Rozšírenie závodu Samsung SDI – Göd

Maďarský závod Samsung SDI v meste Göd, ktoré sa nachádza 30 km severne od Budapešti v Maďarsku, je výrobným závodom, ktorý sa špecializuje na batérie pre elektrické vozidlá. Závod, ktorý pozostáva z výrobnej budovy a pomocnej budovy, vyrába články a moduly, ktoré sa používajú vo vysokovýkonných a vysoko účinných batériových súpravách pre elektrické vozidlá.

Spoločnosť BVK-PRO, s.r.o. riešila v rámci tohto areálu niekoľko objektov v rámci výrobnej dokumentácie prefabrikovaných konštrukcií.

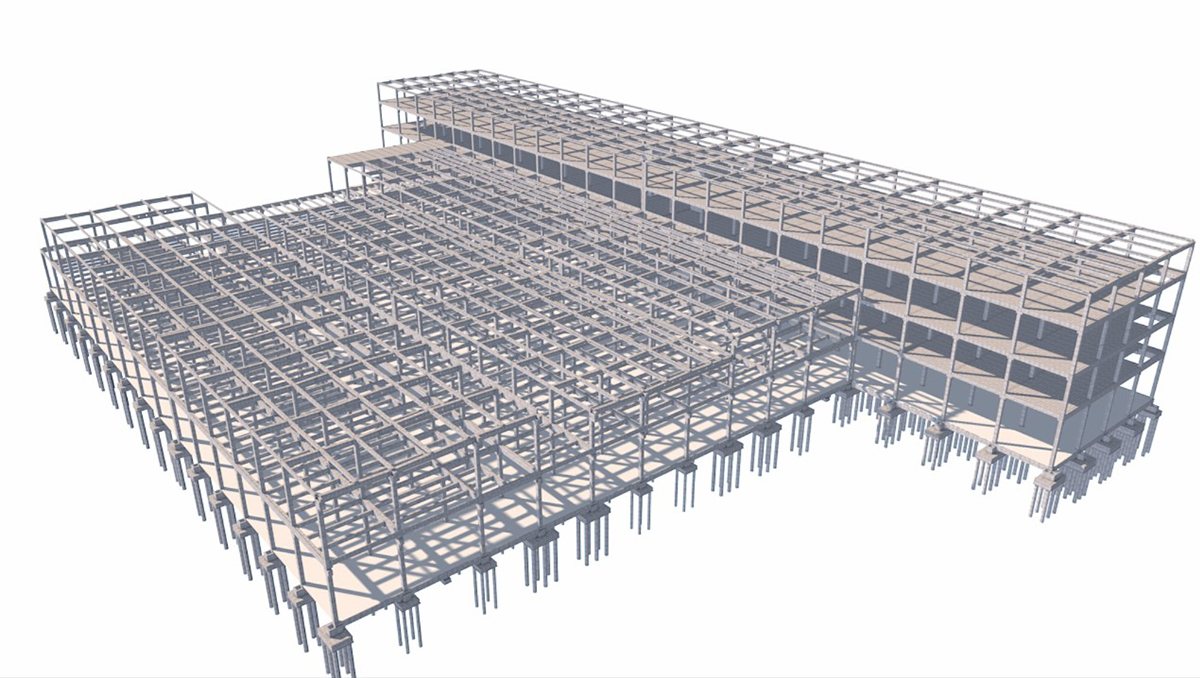

Obr.2 – 3D model nosnej konštrukcie – objekty Electrode a Mixing
Obr.2 – 3D model nosnej konštrukcie – objekty Electrode a Mixing | Zdroj: BVK-PRO

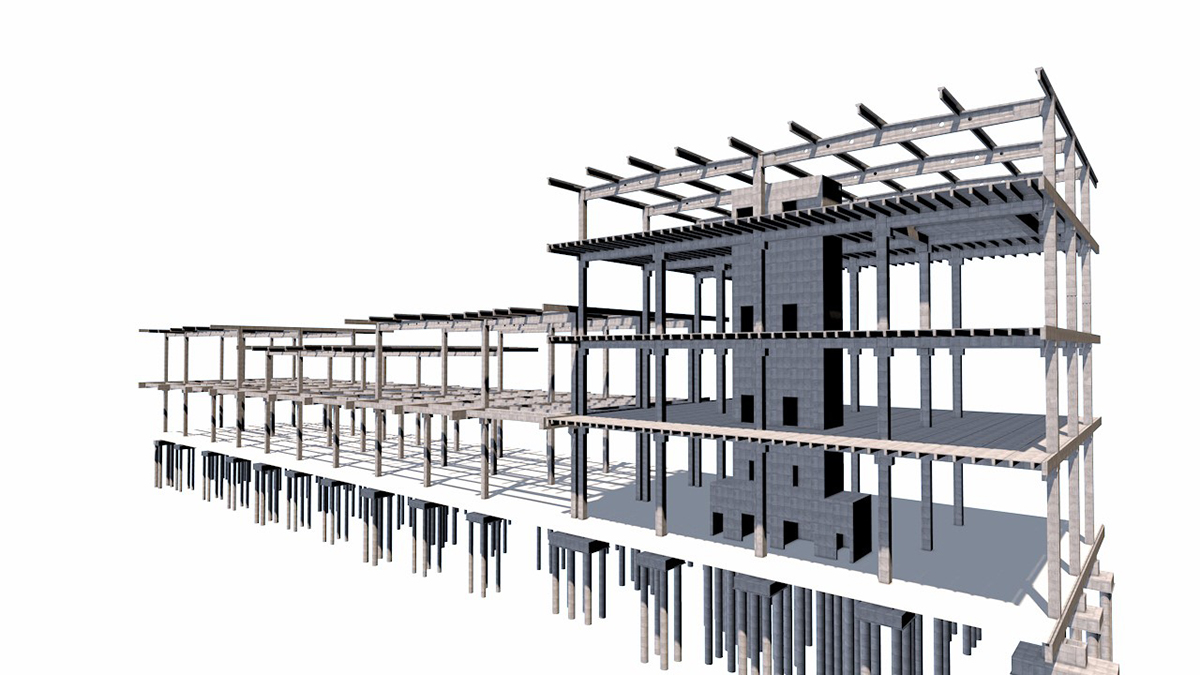

Obr.3 – 3D model nosnej konštrukcie – Rez objektmi Electrode a Mixing
Obr.3 – 3D model nosnej konštrukcie – Rez objektmi Electrode a Mixing | Zdroj: BVK-PRO

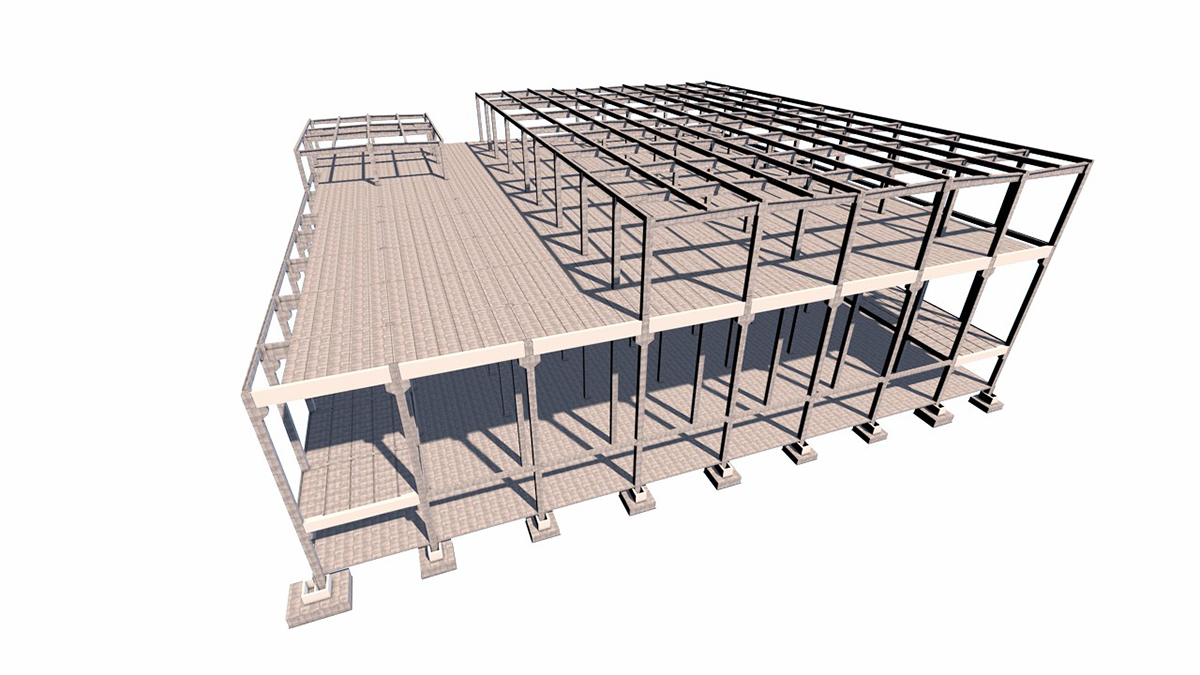

Obr.4 – 3D model nosnej konštrukcie – objekt Formation
Obr.4 – 3D model nosnej konštrukcie – objekt Formation | Zdroj: BVK-PRO

Elektrode object

Dvojpodlažný prefabrikovaný skelet je pôdorysných rozmerov 221 m x 127 m, maximálna výška nosnej konštrukcie je 24 metrov. Polohy stĺpov sú v  základnom rastri 12  m   x 12 m.

Stropné konštrukcie sú riešené ako filigránové stropné dosky podopierané systémom sekundárnych a primárnych prefabrikovaných nosníkov. Maximálne rozpony strešných väzníkov sú 27 m. Stuženie objektu je zabezpečené pomocou oceľových stužujúcich prvkov. Na stropné konštrukcie je aplikované premenné zaťaženie až do 2000 kg/ m2.

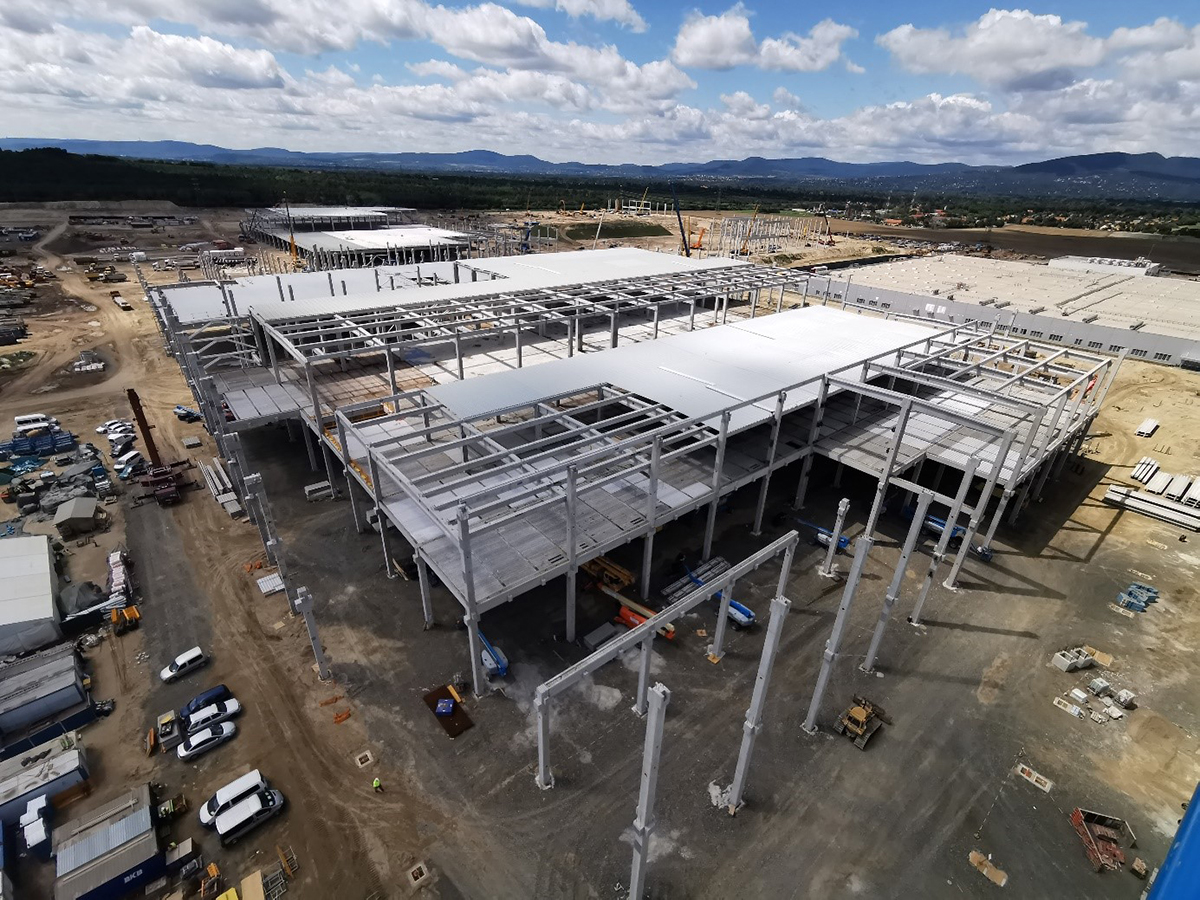

Obr.4 – Pohľad na montáž objektu Electrode
Obr.4 – Pohľad na montáž objektu Electrode | Zdroj: BVK-PRO

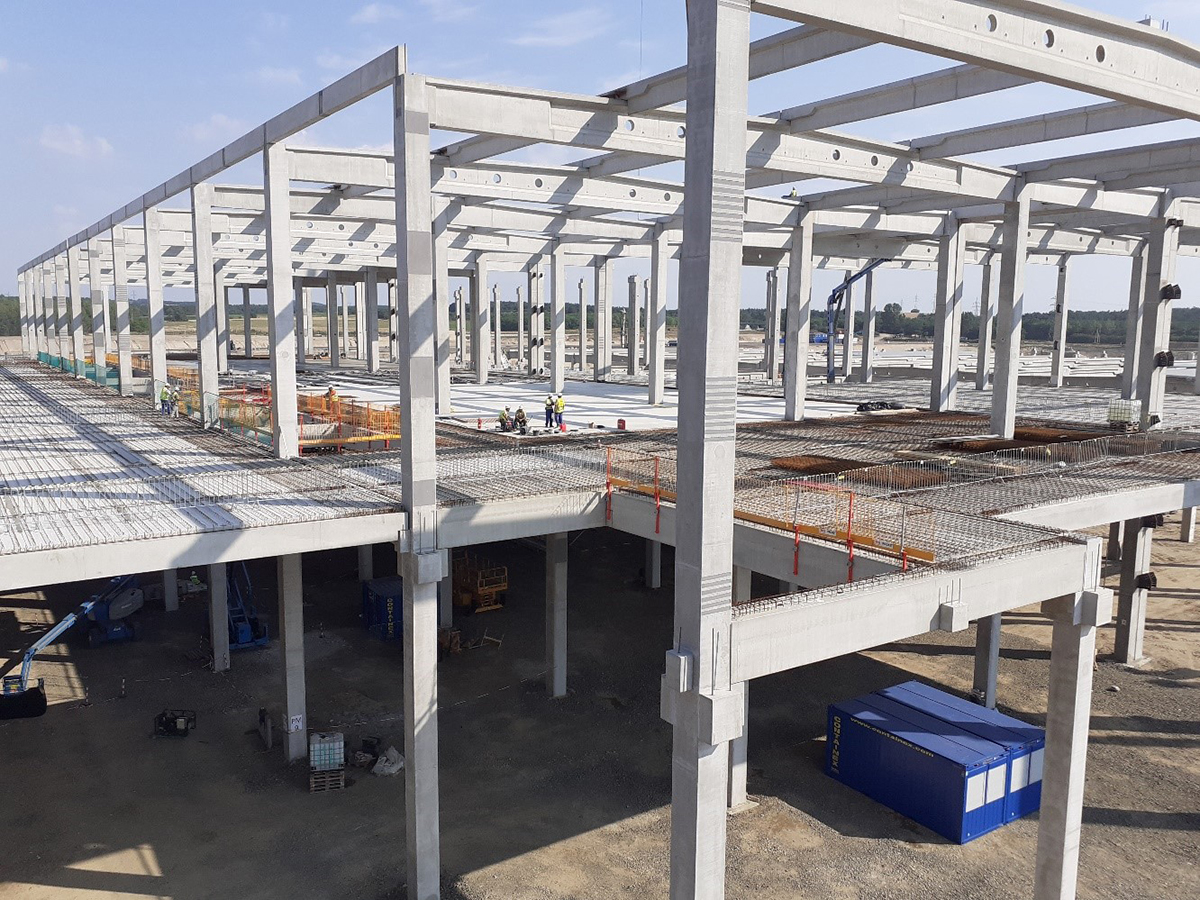

Obr.5 – Pohľad na montáž objektu Electrode
Obr.5 – Pohľad na montáž objektu Electrode | Zdroj: BVK-PRO

Mixing object

Jedná sa o štvorpodlažný prefabrikovaný skelet maximálnych pôdorysných rozmerov 268 m x 45 m, výška nosnej konštrukcie je 38 metrov. Polohy stĺpov sú v základnom rastri 11 m x 12 m. Stĺpy bolo potrebné z prepravných dôvodov deliť na 2 časti a skrutkovať v úrovni stropu 2.NP. Stuženie objektu je zabezpečené pomocou železobetónových monolitických jadier v kombinácii s oceľovým stužením.

Stropné konštrukcie sú riešené pomocou predpätých T-panelov ukladaných na primárne nosníky. Maximálne rozpony strešných väzníkov sú 23 m. Na stropné konštrukcie je aplikované premenné zaťaženie až do 1000 kg/ m2.

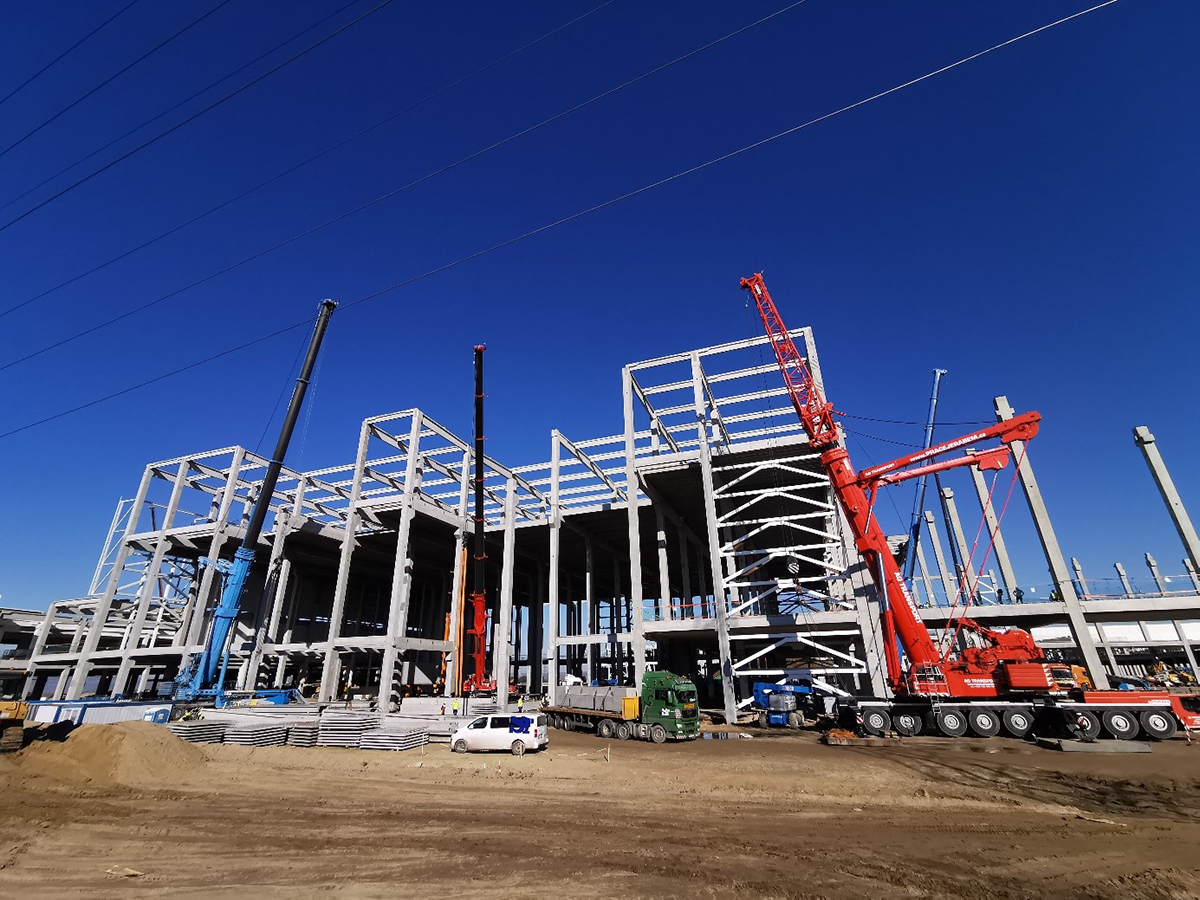

Obr.6 – Pohľad na montáž objektu Mixing
Obr.6 – Pohľad na montáž objektu Mixing | Zdroj: BVK-PRO

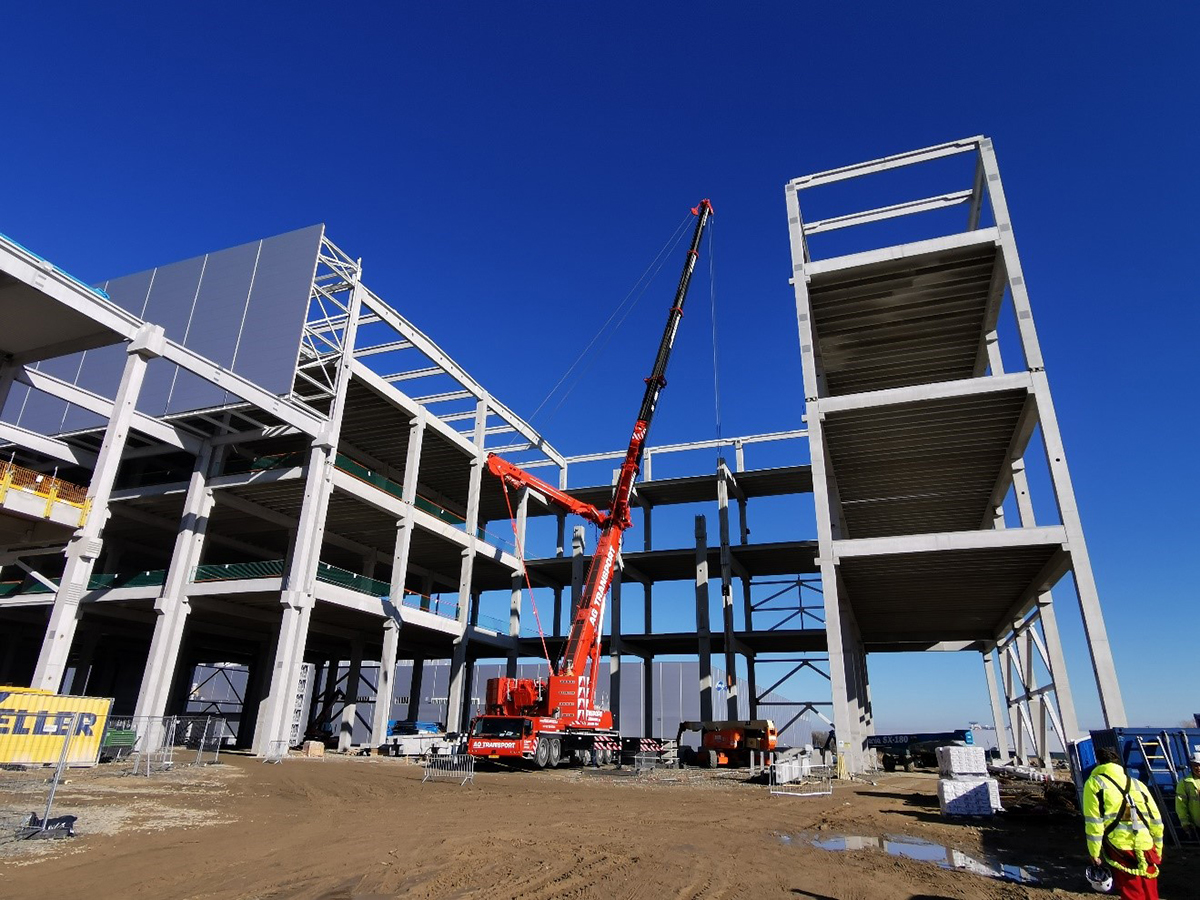

Obr.7 – Pohľad na montáž objektu Mixing
Obr.7 – Pohľad na montáž objektu Mixing | Zdroj: BVK-PRO

Formation object

Jedná sa o čiastočne trojpodlažný prefabrikovaný objekt maximálnych pôdorysných rozmerov 102 m x 103 m, výška nosnej konštrukcie je podobná ako v prípade objektu Mixing taktiež 38 metrov avšak tento skelet je čiastočne iba dvojpodlažný. To znamená že strop sa nachádza až vo výške cca 25 metrov nad terénom. Stĺpy bolo potrebné z prepravných dôvodov deliť na 2 časti a skrutkovať v úrovni vyššieho stropu.

Stropné konštrukcie sú riešené pomocou predpätých T-panelov ukladaných na primárne nosníky resp. v dvoch poliach pomocou filigránových stropných dosiek uložených na systém sekundárnych a primárnych prievlakov. Stuženie objektu je zabezpečené pomocou systému oceľových prútov. Maximálne rozpony strešných väzníkov sú 26 m. Na stropné konštrukcie pôsobí premenné zaťaženie až do 2000 kg/ m2.

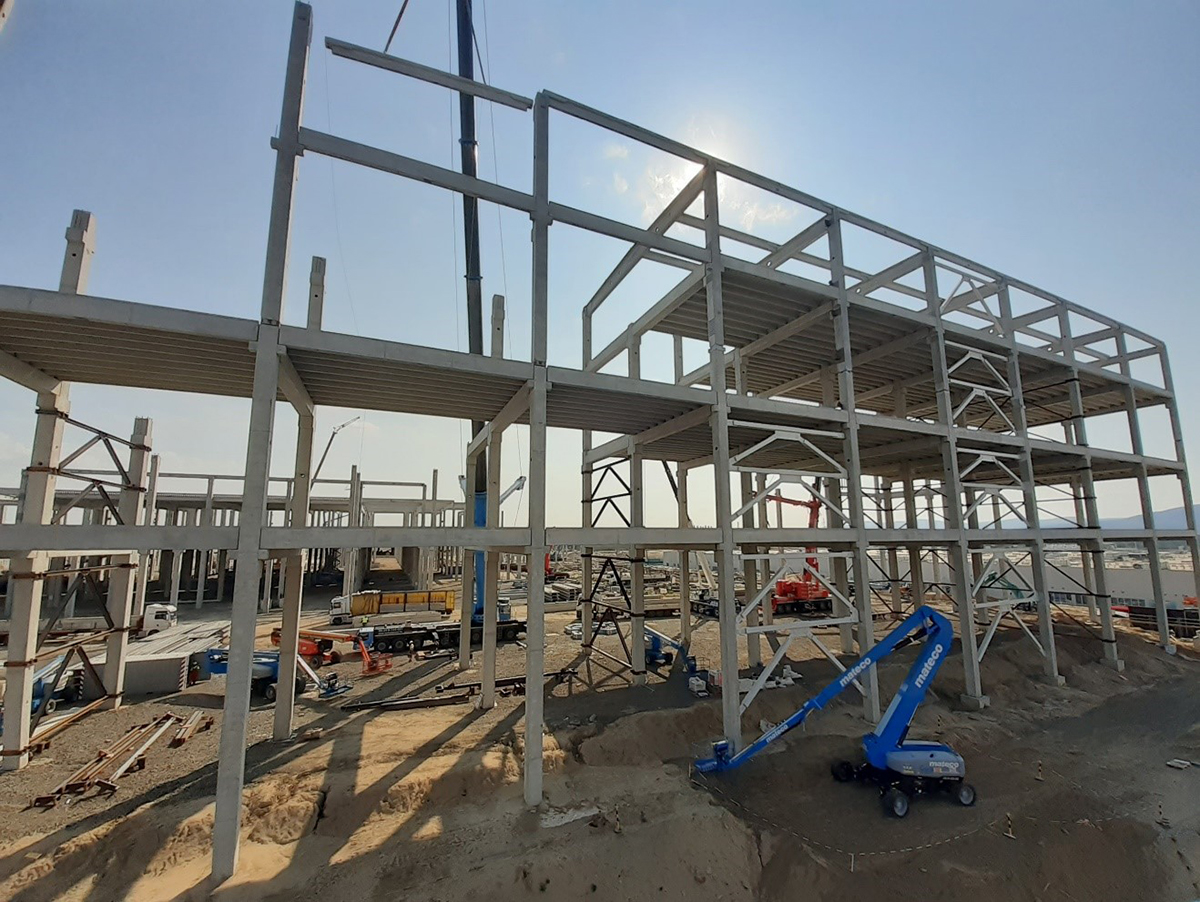

Obr.8 – Pohľad na montáž objektu Formation
Obr.8 – Pohľad na montáž objektu Formation | Zdroj: BVK-PRO

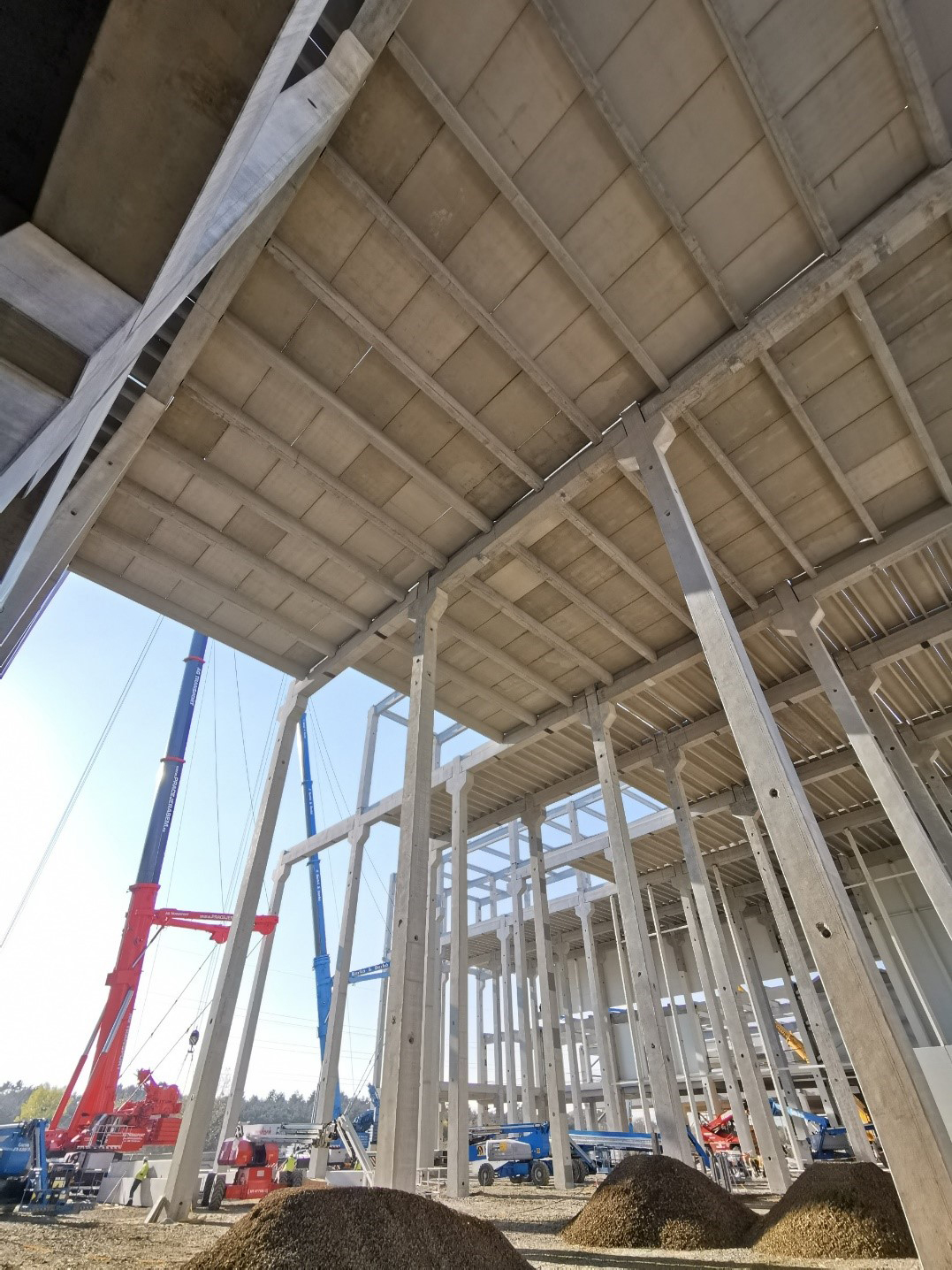

Obr.9 – Pohľad na strop vo výške 25m - objekt Formation
Obr.9 – Pohľad na strop vo výške 25m – objekt Formation | Zdroj: BVK-PRO

Ing. Ľuboš Kelčík

konateľ spoločnosti BVK-PRO, s.r.o.

www.bvk-pro.com

Zdroj: PR článok BVK-PRO, s.r.o.
