Rรฝchlostnรก cesta R2 Ruskovce โ Pravotice zย technologickรฉho pohฤพadu
Spoloฤnosลฅ PPA INลฝINIERING, s. r. o., ฤlen skupiny PPA CONTROLL, zrealizovala technologickรบ ฤasลฅ a niektorรฉ sรบฤasti stavebnej ฤasti informaฤnรฉho systรฉmu rรฝchlostnej cesty R2 Ruskovce โ Pravotice, odovzdanej do uลพรญvania 6. oktรณbra 2016. Rรฝchlostnรก cesta vรฝznamnรฝm spรดsobom znรญลพi automobilovรบ premรกvku cez mesto Bรกnovce nad Bebravou.
Technologickรฉ vybavenie informaฤnรฉho systรฉmu rรฝchlostnej cesty definujรบ technickรฉ poลพiadavky na vรฝstavbu rรฝchlostnรฝch ciest a diaฤพnic. Aj tento รบsek je tak vybavenรฝ technolรณgiami na zvรฝลกenie bezpeฤnosti, poskytnutie komfortu pri uลพรญvanรญ rรฝchlostnej cesty motoristickou verejnosลฅou a zรกroveล na zabezpeฤenie potrebnรฝch informรกciรญ a รบdajov pre sprรกvcu rรฝchlostnej cesty Nรกrodnรบ diaฤพniฤnรบ spoloฤnosลฅ, a. s., a jej pracovisko Stredisko sprรกvy a รบdrลพby diaฤพnic Trenฤรญn-Zlatovce (SSรD Trenฤรญn).
Informaฤnรฝ systรฉm rรฝchlostnej cesty (ISRC) tvoria rozvรกdzaฤe technologickรฝch uzlov, rozvรกdzaฤe riadenia cestnej svetelnej signalizรกcie, cestnรก svetlenรก signalizรกcia, rozvรกdzaฤe kamerovรฉho dohฤพadu, kamery, meteorologickรฉ stanice, sฤรญtaฤ dopravy a ฤalลกie technologickรฉ a stavebnรฉ sรบฤasti. Celรฝ ISRC je poprepรกjanรฝ optickรฝmi a metalickรฝmi kรกblami na vzรกjomnรบ dรกtovรบ komunikรกciu s bezdrรดtovรฝm prenosom do SSรD Trenฤรญn.
Zรกkladnรฉ prvky ISRC

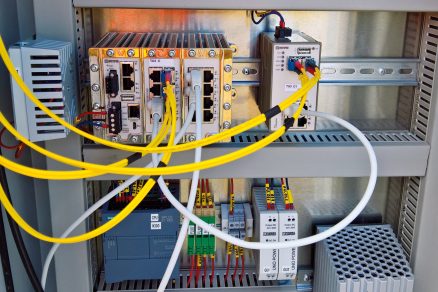

Zรกkladnรฝmi prvkami ISRC sรบ tri technologickรฉ uzly prepojenรฉ optickรฝmi kรกblami, ktorรฉ zhromaลพฤujรบ a zabezpeฤujรบ prenos รบdajov a signรกlov medzi zariadeniami. V komunikaฤnej infraลกtruktรบre sรบ pouลพitรฉ ethernetovรฉ sieลฅovรฉ prepรญnaฤe (switche) modelovรฉho radu RedFox a Lynx ลกvรฉdskeho vรฝrobcu Westermo Teleindustri AB, ktorรฉ sa vyznaฤujรบ vysokรฝm rozsahom pracovnรฝch teplรดt od -40 do +70 ยฐC bez aktรญvneho chladenia ventilรกtormi alebo vetracรญmi otvormi.
Samotnรฉ telo switchu plnรญ รบlohu pasรญvneho chladiฤa, ktorรฝ zabezpeฤuje odvod tepla vlastnรฝch elektronickรฝch obvodov. Tรกto konลกtrukcia a ฤalลกie technickรฉ parametre predurฤujรบ tieto switche na dlhodobรบ bezรบdrลพbovรบ prevรกdzku aj v sลฅaลพenรฝch podmienkach priemyselnรฉho prostredia. Chrbticovรก kruhovรก topolรณgia siete prenรกลกajรบca รบdaje rรฝchlosลฅou 1 Gbps po optickรฝch vlรกknach poskytuje dostatoฤnรบ kapacitu s minimรกlnou odozvou aj na ฤalลกie rozลกรญrenie rรฝchlostnej cesty o budรบce รบseky smerom na Trenฤรญn a Prievidzu.
Kamerovรฝ dohฤพad

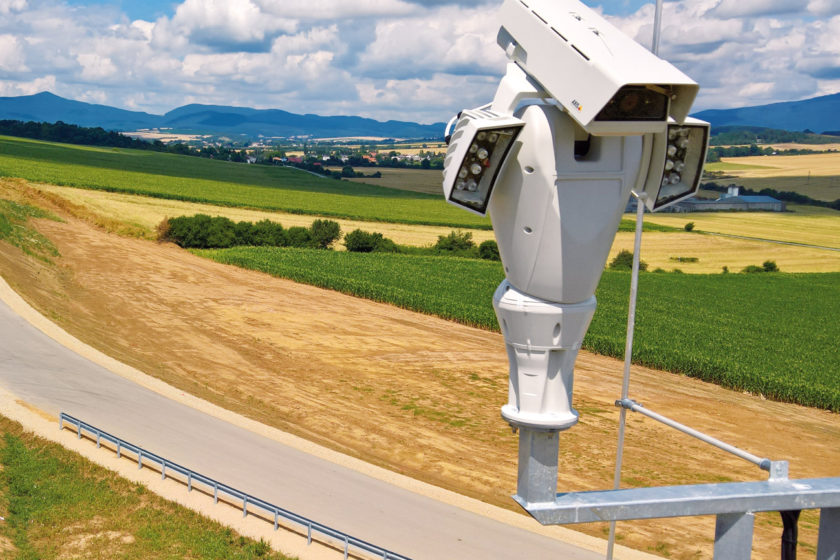

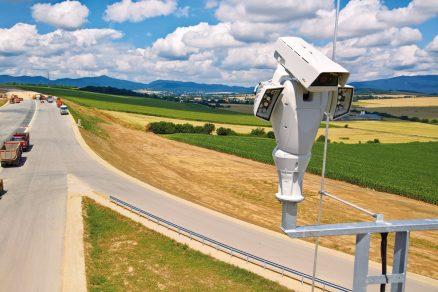

Systรฉm kamerovรฉho dohฤพadu rรฝchlostnej cesty R2 mรก ลกtyri kamery modelovรฉho radu Q8665 s pouลพitรญm kompletnรฉho kamerovรฉho rieลกenia ลกvรฉdskeho vรฝrobcu Axis Communications BV. Pouลพitรฉ kamery osadenรฉ na betรณnovรฝch stฤบpoch sรบ vybavenรฉ sklopno-otoฤnรฝm poziฤnรฝm systรฉmom bez koncovรฉho bodu, ฤo umoลพลuje otรกฤaลฅ kamerou v rozsahu 360 stupลov kontinuรกlne, donekoneฤna.
Kaลพdรก kamera mรก jeden pรกr infraฤervenรฝch reflektorov na osvetlenie snรญmanej scรฉny v tme. Kamery sรบ vybavenรฉ vysoko svetelnรฝmi objektรญvmi s opticky premennรฝm ohniskom a umoลพลujรบ sledovanie scรฉny na veฤพmi veฤพkรฉ vzdialenosti. Kryt kamery je vybavenรฝ stieraฤom na okamลพitรฉ oฤistenie krycieho skla od prachu ฤi daลพฤovรฝch kvapiek. Vnรบtornรฉ vybavenie celej kamery zabezpeฤuje prevรกdzkovanie v ลกirokom rozsahu vonkajลกรญch teplรดt od -40 do +55 ยฐC so ลกtartom aj pri niลพลกรญch teplotรกch pomocou funkcie automatickรฉho rozmrazenia.

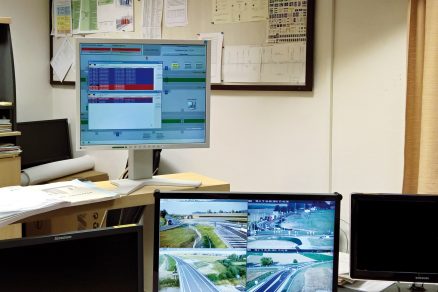

Samotnรฝ obraz z kamier vo vysokom rozlรญลกenรญ (FullHD/1080p) a s maximรกlnou snรญmkovacou frekvenciou sa prenรกลกa do SSรD Trenฤรญn. Tu sa obraz z kamier zaznamenรกva na sieลฅovรฝ videorekordรฉr S1032MKII. Pomocou tzv. video klient poฤรญtaฤov S9001MKII na spracovanie a zobrazenie obrazu kamier mรก operรกtor na sledovanie aktuรกlnej situรกcie z rรฝchlostnej cesty k dispozรญcii veฤพkoploลกnรฝ monitor osadenรฝ na stene a zรกroveล pracovnรฝ monitor na stole. Na ovlรกdanie a prรกcu s kamerovรฝm dohฤพadom je urฤenรฝ video pult. Oprรกvnenรฝ operรกtor na prรกcu s uloลพenรฝmi obrazovรฝmi zรกznamami z kamier pouลพรญva intuitรญvny video manaลพment softvรฉr.
Cestnรก svetelnรก signalizรกcia
Cestnรก svetelnรก signalizรกcia umiestnenรก pred mostmi upozorลuje motoristov na nebezpeฤenstvo, priฤom podkladom na jej spustenie sรบ รบdaje z meteorologickรฝch stanรญc, ktorรฉ snรญmajรบ poveternostnรบ situรกciu, ale aj stav povrchu vozovky, ako je naprรญklad nรกmraza. Vรฝstraลพnรฉ blikanie cestnej svetelnej signalizรกcie moลพno spustiลฅ aj priamo operรกtorom v SSรD Trenฤรญn cez vizualizaฤnรฝ program.
Ten okrem informรกciรญ z novรฉho รบseku, ktorรฝ prislรบcha tomuto stredisku, zobrazuje รบdaje z priฤพahlej diaฤพnice D1 v รบseku Pieลกลฅany โ Ladce. Vฤaka integrรกcii technolรณgie rรฝchlostnej cesty R2 do existujรบceho systรฉmu, ktorรฝ eลกte v roku 2006 realizovala pri modernizรกcii technologickej ฤasti diaฤพnice D1 v spomenutom รบseku takisto spoloฤnosลฅ PPA INลฝINIERING, s. r. o., nebolo potrebnรฉ vybaviลฅ existujรบce pracovisko v SSรD Trenฤรญn ฤalลกรญmi poฤรญtaฤovรฝmi systรฉmami.
Riadiaci systรฉm
Riadiaci systรฉm modelovej rodiny SIMATIC S7 nemeckรฉho vรฝrobcu Siemens AG spoฤพahlivo doplnil existujรบci riadiaci systรฉm v SSรD Trenฤรญn. Jednotlivรฉ procesorovรฉ jednotky s komunikaฤnรฝm rozhranรญm a vstupno-vรฝstupnรฝmi rozhraniami osadenรฉ v rozvรกdzaฤoch technologickรฝch uzlov a v rozvรกdzaฤoch radiฤov cestnej svetelnej signalizรกcie zabezpeฤujรบ zber a distribรบciu riadiacich a รบdajovรฝch signรกlov, ktorรฉ sa spracovรกvajรบ nadradenรฝmi procesormi v SSรD Trenฤรญn.
Okrem rรดznorodรฝch signรกlov sa prenรกลกajรบ aj รบdaje o teplote v rozvรกdzaฤoch, vรฝstraลพnรฉ signรกly o otvorenรญ rozvรกdzaฤov technologickรฝch uzlov, ale aj informรกcie o vรฝpadkoch ฤi poruchรกch cestnej svetelnej signalizรกcie.
Meteorologickรฉ stanice

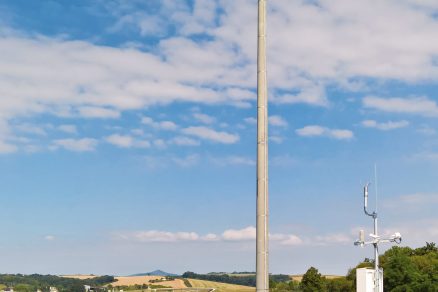

Meteorologickรฉ stanice fรญnskeho vรฝrobcu Vaisala Oyj zabezpeฤujรบ zber poveternostnรฝch รบdajov a aj ฤalลกรญch รบdajov โ naprรญklad o viditeฤพnosti a stave povrchu vozovky โ s ich spracovanรญm v SSรD Trenฤรญn a zobrazenรญm vo vizualizaฤnom programe riadiaceho systรฉmu. Tieto รบdaje a vรฝstrahy prispievajรบ spoloฤne s cestnou svetelnou signalizรกciou k zvรฝลกeniu bezpeฤnosti na rรฝchlostnej ceste.
Informรกcie o poฤte vozidiel
Informรกcie o poฤte vozidiel zo sฤรญtaฤa dopravy sa prenรกลกajรบ z tohto รบseku nielen do SSรD Trenฤรญn, ale aj na ฤalลกie spracovanie do strediska sprรกvy a รบdrลพby rรฝchlostnรฝch ciest vo Zvolene. Tento prenos sa s prihliadnutรญm na citlivosลฅ prenรกลกanรฝch รบdajov realizuje zabezpeฤenรฝm tunelovรฝm internetovรฝm spojenรญm.
Rรกdiovรฝ prenos
Samotnรฝ รบsek rรฝchlostnej cesty R2 Ruskovce โ Pravotice je vzdialenรฝ od SSรD Trenฤรญn niekoฤพko desiatok kilometrov. Vzhฤพadom na neexistujรบce komunikaฤnรฉ prepojenie medzi tรฝmito dvomi lokalitami sa na prenos vลกetkรฝch dรกt ISRC vyuลพรญva rรกdiovรฝ prenos z rรฝchlostnej cesty k najbliลพลกiemu bodu v Bรกnovciach nad Bebravou pripojenรฉmu k internetu a prostrednรญctvom neho vyuลพรญva aj pripojenie celej infraลกtruktรบry ethernetovej siete ISRC aลพ do switchu v SSรD Trenฤรญn, ktorรฝm sa zabezpeฤuje spojenie technologickรฝch zariadenรญ do existujรบcej lokรกlnej ethernetovej siete v SSรD Trenฤรญn zahลลajรบc diaฤพnicu D1 v รบseku Pieลกลฅany โ Ladce.
Zรกver
Celkovรฉ rieลกenie integrรกcie technolรณgie ISRC do existujรบceho systรฉmu v SSรD Trenฤรญn vrรกtane vizualizรกcie, riadenia technologickรฝch zariadenรญ, riadenia cestnej svetelnej signalizรกcie a zberu รบdajov z meteorologickรฝch stanรญc si nevyลพadovalo zvรฝลกenรฉ nรกroky na vedomosti zamestnancov NDS, a. s., keฤลพe existujรบci systรฉm uลพ poznajรบ a pouลพรญvajรบ. Novinkou bol kamerovรฝ systรฉm, ktorรฉho vysokรก kvalitatรญvna a technologickรก รบroveล ponรบka operรกtorom SSรD Trenฤรญn vรฝbornรฝ prehฤพad, spoฤพahlivosลฅ a jednoduchรบ obsluhu kamerovรฉho dohฤพadu na rรฝchlostnej ceste R2 Ruskovce โ Pravotice.
Expressway R2 Ruskovce โ Pravotice in technological point of view
The expressway`s Information System ensures safe public transportation and data collection for the National Motorway Company supervision. PPA INลฝINIERING, s.r.o. member of PPA CONTROLL group have implemented the technology and its construction subparts of the Information System for the Expressway R2 Ruskovce – Pravotice. This Expressway`s Information System is integrated into the existing Information System for Motorway D1 Pieลกลฅany โ Ladce situated in the Maintenance Centre Trenฤรญn.
TEXT a FOTO: Ing. Marek Ivan
___________________________________________________________________
Marek Ivan je manaลพรฉr informaฤnรฝch technolรณgiรญ a bezpeฤnostnรฝch systรฉmov. Pรดsobรญ v spoloฤnosti PPA INลฝINIERING, s. r. o.
ฤlรกnok bol uverejnenรฝ v ฤasopise Inลพinierske stavby 6/2016.
