Vย ostatnรฝch 25 rokoch sa vyskytli poruchy podzemnรฝch garรกลพรญ, ktorรฉ si vyลพiadali vysokรฉ nรกklady na sanรกciu. Aj vย novostavbรกch sa zisลฅujรบ chyby, ktorรฉ vzhฤพadom na krรกtke pรดsobenie agresรญvneho prostredia zatiaฤพ nevyvolali zรกvaลพnรฉ poruchy, ale vย rรกmci zรกruฤnej lehoty musia byลฅ nรกkladne odstrรกnenรฉ. Prรญฤinou chรฝb sรบ ฤasto nedostatky vo vykonรกvacรญch projektoch.

Kรฝm bezpeฤnosลฅ pri navrhovanรญ sa vo vลกeobecnosti ostro sleduje, vplyvy prostredia aย prevรกdzky podzemnรฝch garรกลพรญ na trvanlivosลฅ sรบ nedostatoฤne zohฤพadnenรฉ, aย to aj napriek tomu, ลพe opatrenia na zabezpeฤenie trvanlivosti ลพelezobetรณnovรฝch konลกtrukciรญ sรบ uลพ dlhลกรญ ฤas zakotvenรฉ vย normovรฝch predpisoch. Trvanlivosลฅ podzemnรฝch garรกลพรญ je najviac ohrozenรก korรณziou vรฝstuลพe aย priesakom vody cez zรกkladovรบ vaลˆu. Potvrdzujรบ to aj skรบsenosti soย stavom garรกลพรญ vย zahraniฤรญ, ฤŒesku iย na Slovensku (1), (2), (3), (4).

Priesaky podzemnej vody

Prรญฤiny aย nรกsledky priesakov ยญpodzemnej vody
Podzemnรฉ garรกลพe sรบ ฤasto pod hladinou podzemnej vody. Vodotesnosลฅ zรกkladovej vane zabezpeฤuje buฤ povrchovรก hydroizolรกcia, alebo vodotesnรฝ betรณn (biele vane). Hrรบbka zรกkladovej dosky aย stien (h โ‰ฅ 250โ€‰mm) neumoลพลˆuje priesak cez hutnรฝ betรณn bez ohฤพadu na to, ฤi je, alebo nie je na nรกvodnej strane hydroizolรกcia. Voda mรดลพe cez betรณn presakovaลฅ len cez deliace trhliny (prechรกdzajรบ cez celรบ hrรบbku dosky ฤi steny) alebo pracovnรฉ aย dilataฤnรฉ ลกkรกry.

Prรญtomnosลฅ podzemnej vody vย garรกลพach je neลพiaduca zย viacerรฝch dรดvodov:

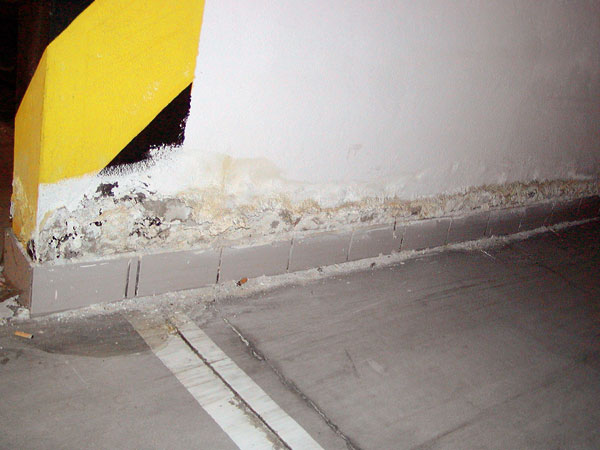

  • vย stenรกch aย stฤบpoch, ktorรฉ sรบ vย styku sย vodou, voda stรบpa kapilรกrnou vzlรญnavosลฅou. Prejavuje sa charakteristickรฝmi mapami solรญ vย kryลกtalickej podobe. Sprievodnรฝm javom je odpadรกvanie omietky aย obkladov stien aย stฤบpov (obr. 1);
  • voda sa odparuje zo stien aย podlahy, zvyลกuje sa vlhkosลฅ vzduchu vย garรกลพi, ฤo vytvรกra vhodnรฉ podmienky na korรณziu vรฝstuลพe vย betรณne;
  • voda vytvรกra na podlahe kaluลพe, ฤo obmedzuje pouลพรญvateฤพnosลฅ garรกลพe.

Zabrรกnenie priesaku podzemnej vody
Priesaku vody moลพno zabrรกniลฅ buฤ znรญลพenรญm hladiny podzemnej vody vย okolรญ garรกลพe, alebo utesnenรญm zรกkladovej vane. Optimรกlne rieลกenie zรกvisรญ od viacerรฝch okrajovรฝch podmienok aย volรญ sa na zรกklade ich analรฝzy. Moลพnosti utesnenia vย zรกvislosti od prรญฤiny netesnosti, polohy aย ลกpecifickรฝch danostรญ stavby (5):

  • injektovanie,
  • gรฉlovanie,
  • nalepenie pรกsov,
  • zabudovanie zvierky.

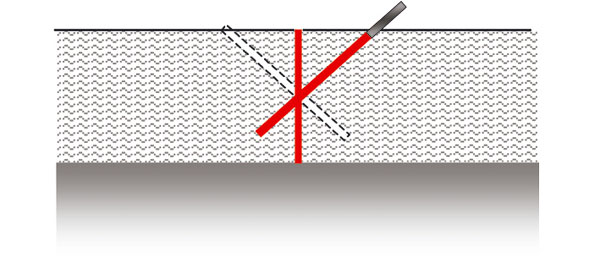

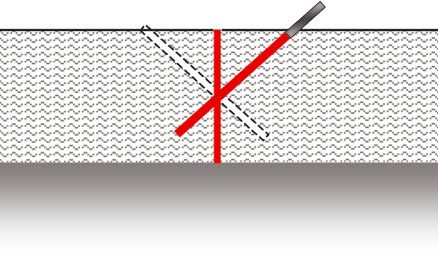

Utesnenie trhlรญn aย pracovnรฝch ลกkรกr injektovanรญm โ€“ najฤastejลกie sa navrhuje tlakovรก injektรกลพ (obr.ย 2). Technologickรฝ postup je identickรฝ ako pri injektovanรญ trhlรญn (6).

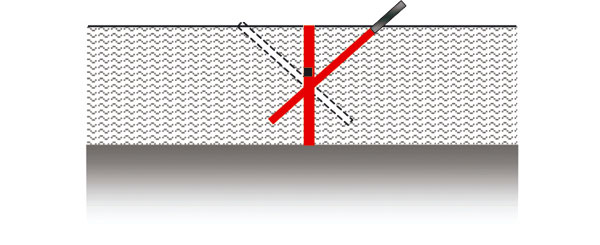

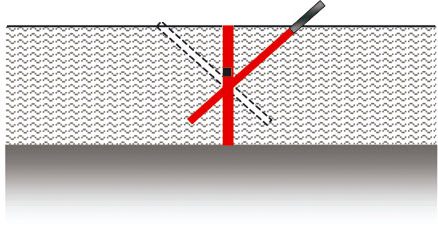

Obr. 2 Schรฉma utesnenia injektovanรญm
a) trhlina b) pracovnรก ลกkรกra

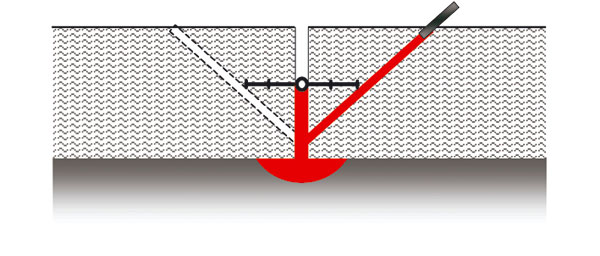

Utesnenie trhlรญn aย ลกkรกr gรฉlovanรญm โ€“ na dodatoฤnรฉ utesnenie trhliny alebo ลกkรกry sa vย praxi pouลพรญvajรบ aj akrylรกtovรฉ gรฉly, ktorรฉ vย styku sย vlhkosลฅou zvรคฤลกujรบ objem aย zachovรกvajรบ pruลพnosลฅ. Vย ลพelezobetรณnovรฝch konลกtrukciรกch sa pouลพรญvajรบ, ak nehrozรญ korรณzia vรฝstuลพe. Vรฝhodnรฉ je preto vytvorenie gรฉlovej clony mimo betรณnovรฉho prvku. Injektuje sa do miest pod vnรบtornรฝ (obr.ย 3a), resp. vonkajลกรญ tesniaci pรกs (obr.ย 3b). Ak je netesnรฝ spodnรฝ tesniaci pรกs, injektuje sa gรฉl cez pรกs do podloลพia.

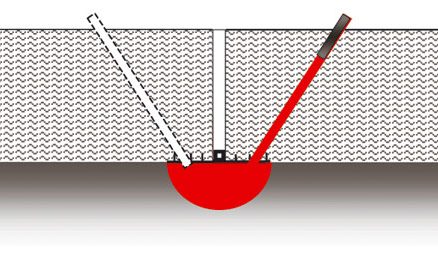

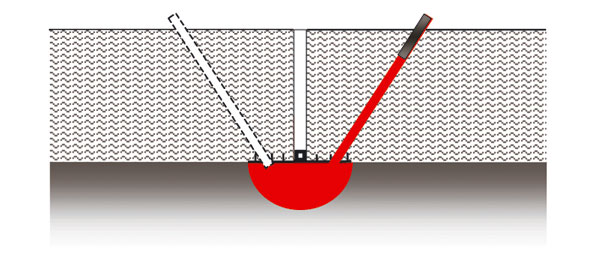

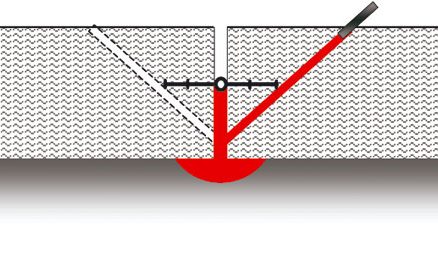

Obr. 3 Utesnenie dilataฤnej ลกpรกry s dilataฤnรฝm pรกsom
a) vnรบtornรฝ pรกs b) vonkajลกรญ pรกs

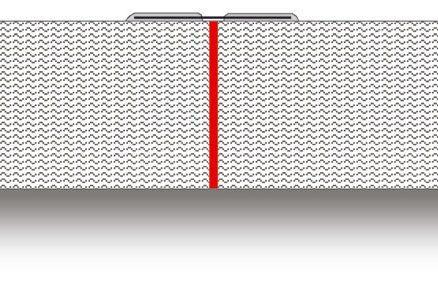

Utesnenie trhlรญn aย ลกkรกr nalepenรญm pรกsov โ€“ na tesnenie aktรญvnych trhlรญn aย ลกkรกr moลพno pouลพiลฅ aj nalepenรฉ pruลพnรฉ pรกsy (obr. 4). Lepidlo sa nanesie na pripravenรฝ betรณnovรฝ podklad zย oboch strรกn trhliny (ลกkรกry). Potom sa do lepidla pritlaฤรญ pruลพnรฝ pรกs. Stred pรกsu nesmie byลฅ zlepenรฝ sย podkladom.

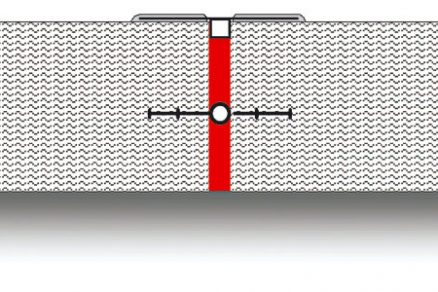

Obr. 4 Utesnenie

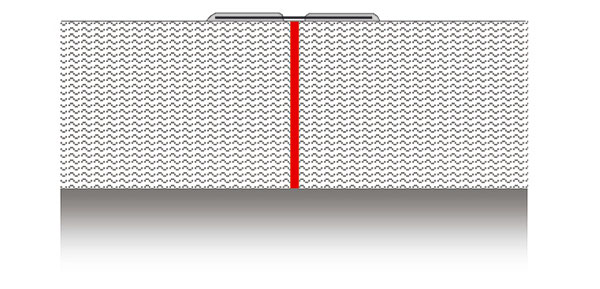

a) trhlina alebo pracovnรก ลกkรกra b) dilataฤnรก ลกkรกra

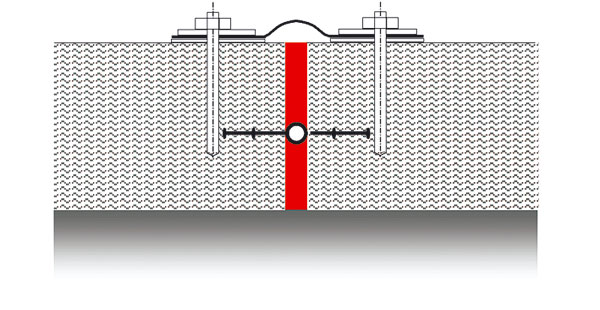

Utesnenie dilataฤnรฝch ลกkรกr zabudovanรญm zvierky โ€“ ak sa vย dilataฤnej ลกkรกre oฤakรกvajรบ vรคฤลกie pohyby alebo tlaky vody, osvedฤilo sa utesnenie zabudovanรญm zvierky. Na obr.ย 5a je schรฉma usporiadania zvierky. Utesnenie sa dosiahne pritlaฤenรญm pรกsu sลฅahovacou prรญrubou kย betรณnovรฉmu povrchu. Zvierka zapustenรก do podlahy aย prekrytรก plechom (obr. 5b) je chrรกnenรก pred poลกkodenรญm aย umoลพnรญ hladkรฝ prejazd vozidiel.

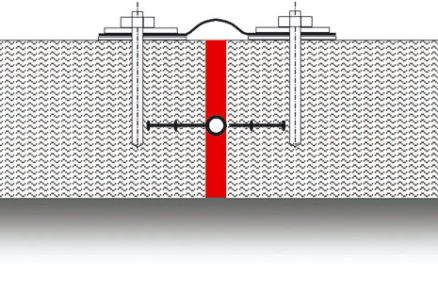

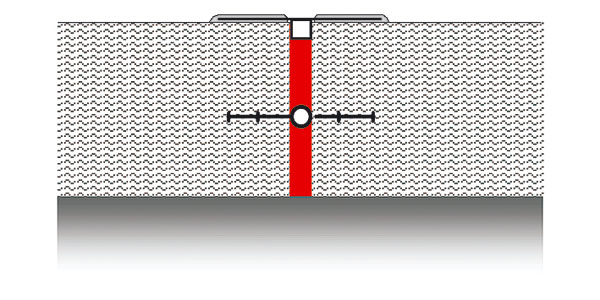

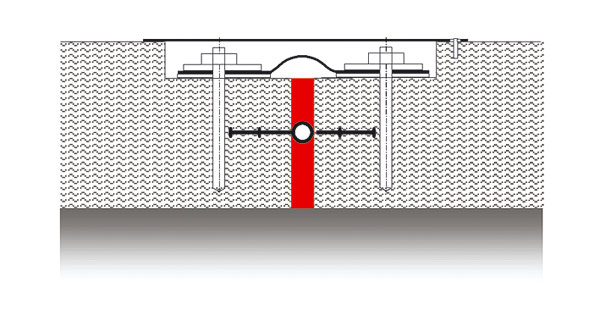

Obr. 5 Utesnenie dilataฤnej ลกkรกry

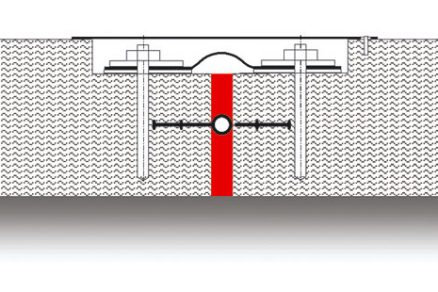

a) zvierkou b) zvierkou zapustenou do podlahy

Priesaky podzemnej vody cez stropnรฉ dosky

Prรญฤiny aย nรกsledky priesakov ยญstropnรฝch dosiek
Stropy podzemnรฝch garรกลพรญ tvoria viacpoฤพovรฉ bezprievlakovรฉ stropnรฉ dosky. Vย oblastiach podpier vznikajรบ od zaลฅaลพenia ลฅahovรฉ napรคtia na hornom povrchu dosky. Vodorovnรฉ pretvorenia sรบ vย dรดsledku tuhรฉho monolitickรฉho spojenie so zvislรฝmi nosnรฝmi prvkami (stenami, stฤบpmi) obmedzenรฉ aย vznikajรบ ลฅahovรฉ napรคtia aj od objemovรฝch zmien betรณnu. Vo vลกeobecnosti moลพno preto vย stropnรฝch doskรกch predpokladaลฅ vznik deliacich trhlรญn.

Usporiadanie aย utesnenie dilataฤnรฝch ลกkรกr sa ฤasto podceลˆuje. Ich vyplnenie polystyrรฉnom aย utesnenie โ€žtrvaloโ€œ pruลพnรฝm tmelom je nevhodnรฉ rieลกenie. Pretvoriteฤพnosลฅ pruลพnรฉho tmelu dosahuje okolo 20ย %, ฤo pri ลกรญrke dilataฤnej ลกkรกry 15โ€‰mm znamenรก, ลพe tmel je schopnรฝ sledovaลฅ zmenu ลกรญrky iba oย 3ย mm.

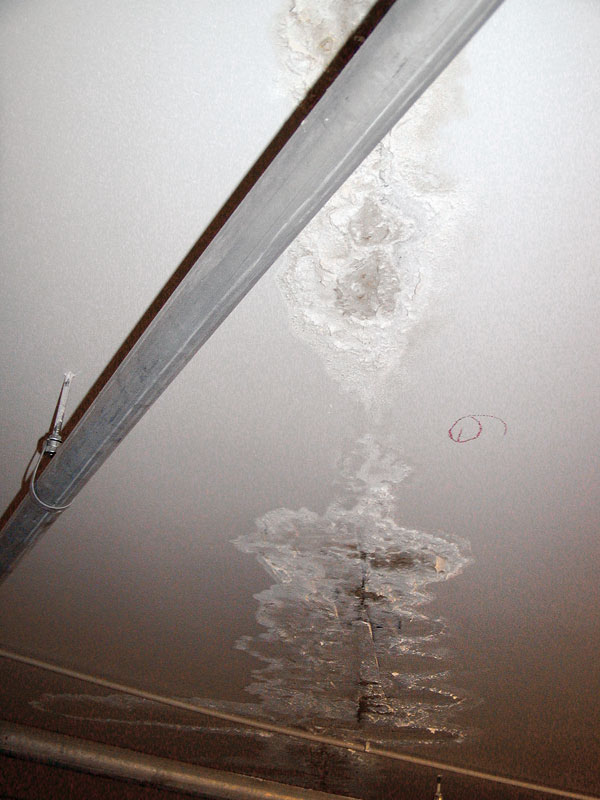

Na รบฤinnรฉ odvodnenie podlahy predpisuje STN 73ย 6058 sklon โ‰ฅ 0,5ยฐ, ale vzhฤพadom na prรญpustnรฉ tolerancie aย oฤakรกvanรฉ priehyby dosky sa odporรบฤa sklon โ‰ฅย 2ย %. Nedostatoฤnรฉ odvodnenie podlรกh vedie kย tomu, ลพe vozidlami zavleฤenรก zrรกลพkovรก voda, resp. sneh vytvรกrajรบ po rozmrazenรญ na podlahe kaluลพe. Sneh obsahuje aj chloridy. Chloridmi kontaminovanรก voda prenikรก trhlinami aย netesnรฝmi dilataฤnรฝmi ลกkรกrami do betรณnu stropov aย na parkujรบce vozidlรก. Prvรฉ prรญznaky transportu vody cezย stropnรฉ dosky sรบ vlhkรฉ miesta, odlupovanie nรกterov aย vรฝluhy na spodnom povrchu (obr. 6).

Najzรกvaลพnejลกie poruchy vย podzemnรฝch garรกลพach vznikajรบ vย dรดsledku korรณzie vรฝstuลพe iniciovanej chloridmi, ktorรก vรฝrazne zmenลกuje prierezovรบ plochu vรฝstuลพe. Priamo pojazdnรฉ prvky podzemnรฝch garรกลพรญ vย prostredรญ so stupลˆom agresivity XD3 aย XM1 vyลพadujรบ minimรกlne betรณn C35/45 (STNย ENย 1992-1-1, tab.ย E.1N) aย vodnรฝ sรบฤiniteฤพ w/cย โ‰คย 0,45 (STNย ENย 206-1).

Zabrรกnenie priesakov cez stropnรฉ dosky
Na zรกklade vyลกลกie uvedenรฝch nรกsledkov priesaku vody kontaminovanej chloridmi sa pojazdnรฉ stropnรฉ dosky chrรกnia proti jej priesakom do betรณnu. Tab. 1 uvรกdza ลกpeยญciรกlne opatrenia proti priesakom.

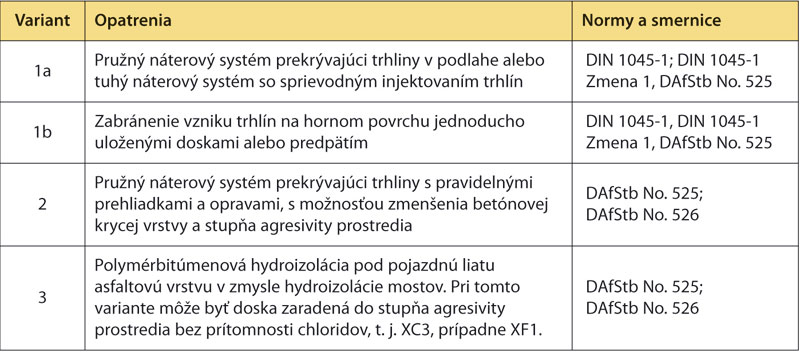

Tab. 1 ล peciรกlne opatrenia na ochranu pojazdnรฝch stropnรฝch dosiek

Utesnenie pracovnรฝch ลกkรกr aย pasรญvnych trhlรญn โ€“ dodatoฤnรฉ utesnenie pracovnรฝch ลกkรกr aย pasรญvnych trhlรญn proti vode sa vลกeobecne robรญ injektovanรญm. Ako injektรกลพny materiรกl sa pouลพรญvajรบ epoxidovรฉ aย polyuretรกnovรฉ ลพivice alebo cementovรฉ suspenzie (6). Na plnivo sa kladรบ tieto poลพiadavky: nรญzka viskozita, veฤพkรก kapilรกrna vzlรญnavosลฅ (ลพivice), dobrรก spracovateฤพnosลฅ, stabilita po zmieลกanรญ, malรก objemovรก strata, dostatoฤnรก pevnosลฅ, odolnosลฅ proti starnutiu aย รบplnรก absencia agresรญvnych lรกtok.

Utesnenie aktรญvnych trhlรญn
โ€“ na priamo pojazdnรฉ plochy stropov podzemnรฝch garรกลพรญ sa odporรบฤa pouลพiลฅ ochrannรฝ systรฉm OSย 11a , ฤo je nรกterovรฝ systรฉm so zvรฝลกenou schopnosลฅou prekrรฝvaลฅ aktรญvne trhliny (do ลกรญrky 0,3ย mm). Nรกtery sa nanรกลกajรบ na upravenรฝ betรณnovรฝ podklad, ktorรฉho pevnosลฅ vย ลฅahu povrchovej vrstvy je โ‰ฅ 1,5 MPa.

Odvodnenie podlahy stropov aย zรกkladovej dosky โ€“ pod รบฤinnรฝm odvodnenรญm podlahy sa rozumie vytvorenie spรกdu so sklonom โ‰ฅย 2ย % aย odvedenie zrรกลพkovej vody najkratลกรญm smerom do odvodลˆovacรญch ลพฤพabov aย odvodลˆovaฤov. Vytvorenie spรกdu spรกdovรฝm betรณnom je akceptovateฤพnรฉ na zรกkladovej doske, vย stropnรฝch doskรกch nie je vhodnรฉ ani zย technickรฉho, ani zย ekonomickรฉho hฤพadiska. Okolo stฤบpov aย stien mรก byลฅ podlaha klinovito zvรฝลกenรก aย izolรกcia ukonฤenรก tak, aby sa voda nemohla dostaลฅ do pracovnej ลกkรกry medzi stropom aย zvislรฝm nosnรฝm prvkom.

Zรกver

Agresivita prostredia vย podzemnรฝch garรกลพach mรดลพe vyvolaลฅ poruchy, ktorรฉ vรฝrazne skrรกtia ลพivotnosลฅ ลพelezobetรณnovej konลกtrukcie. Prvoradou รบlohou pri nรกvrhu, zhotovovanรญ aย prevรกdzke podzemnรฝch garรกลพรญ je zabrรกniลฅ priesaku podzemnej vody aย zavleฤenej vody kontaminovanej chloridmi. Vย prรญspevku sa uvรกdzajรบ รบฤinnรฉ spรดsoby dodatoฤnรฉho utesnenia garรกลพรญ.

Prรญspevok vznikol za podpory vรฝskumnรฉho projektu VEGA ฤ. 1/3323/06 โ€žNavrhovanie betรณnovรฝch konลกtrukciรญ na medznรฝ stav trvanlivostiโ€œ aย APVV ฤ. 20-P03905 โ€žZvรฝลกenie efektรญvnosti aย spoฤพahlivosti prefabrikovanรฝch betรณnovรฝch prvkovโ€œ.

prof.ย Ing.ย Juraj Bilฤรญk, CSc.
Foto a obrรกzky: archรญv autora

Autor je od roku 1971 pracovnรญkom Katedry betรณnovรฝch konลกtrukciรญ aย mostov Stavebnej fakulty STU vย Bratislave. Od roku 1991 je vedรบcim katedry. Na fakulte prednรกลกa navrhovanie betรณnovรฝch konลกtrukciรญ aย ich sanรกciu. Vo vedeckovรฝskumnej ฤinnosti sa zameriava na problematiku trvanlivosti aย sanรกcie betรณnovรฝch konลกtrukciรญ. Popri pedagogickej aย vedeckovรฝskumnej ฤinnosti sa aktรญvne zapรกja do expertรญznych prรกc pre stavebnรบ prax. Zย jeho iniciatรญvy zaloลพila katedra vย roku 1996 tradรญciu Betonรกrskych dnรญ.
