Ako vyregulovaลฅ rozvody teplej vody?

Partneri sekcie:

ฤŽalลกou povinnosลฅou vlastnรญkov bytov vyplรฝvajรบcou zo zรกkona ฤ. 476/2008 Z. z. o efektรญvnosti pri pouลพรญvanรญ energie je realizovaลฅ vyregulovanie rozvodov teplej vody a sรบฤasne v budรบcnosti udrลพiavaลฅ tieto rozvody vyregulovanรฉ. ฤŒo to znamenรก a preฤo je to dรดleลพitรฉ?

02Vyregulovanie
02Vyregulovanie bez pozadia
03Vyregulovanie
01Vyregulovanie

Rozvody teplej vody sa v prevaลพnej vรคฤลกine vรคฤลกรญch stavieb, kde sa teplรก voda pripravuje centralizovanรฝm spรดsobom, okrem prรญvodnรฉho (hrubลกieho) potrubia, ktorรฝm sa teplรก voda privรกdza do jednotlivรฝch bytov, skladajรบ aj z tenลกieho, takzvanรฉho cirkulaฤnรฉho potrubia. รšฤelom tohto potrubia je zabezpeฤiลฅ neustรกlu cirkulรกciu teplej vody v rozvode tak, aby sa zabrรกnilo jej vychladnutiu. V podstate platรญ, ลพe cez kaลพdรฉ potrubie, ktorรฝm sa dopravuje teplรก voda, odchรกdza ฤasลฅ tepla do okolitรฉho priestoru. V dรดsledku toho teplรก voda v rozvode postupne chladne. Ak by sa nezabezpeฤilo jej prรบdenie, voda v potrubรญ by sa postupom ฤasu ochladila aลพ na teplotu okolitรฉho prostredia. Neustรกla cirkulรกcia sรญce nedokรกลพe zabrรกniลฅ stratรกm tepla, ale pomerne รบspeลกne dokรกลพe redukovaลฅ pokles teploty teplej vody v rozvode, a to aj v ฤase, keฤ nie je ลพiaden odber.

Chladnutie teplej vody v rozvodoch je neลพiaduce

Zabezpeฤenie rovnakej teploty teplej vody pre vลกetkรฝch odberateฤพov je prioritou predovลกetkรฝm z dรดvodu zabezpeฤenia zรกkladnej spravodlivosti pri rozpoฤรญtanรญ nรกkladov na teplรบ vodu. Na Slovensku sa totiลพ teplรก voda rozpoฤรญtava medzi koncovรฝch odberateฤพov takmer vรฝhradne podฤพa odobratรฝch objemov nameranรฝch na bytovรฝch vodomeroch. Spรดsob rozpoฤรญtania neumoลพลˆuje zohฤพadniลฅ nedostatoฤnรบ teplotu teplej vody a ani potrebu jej odpรบลกลฅania. Preto byty, ktorรฉ nemajรบ k dispozรญcii dostatoฤne teplรบ vodu, respektรญve musia teplรบ vodu odpรบลกลฅaลฅ, mnohokrรกt platia za jej dodรกvku neprimerane veฤพa.

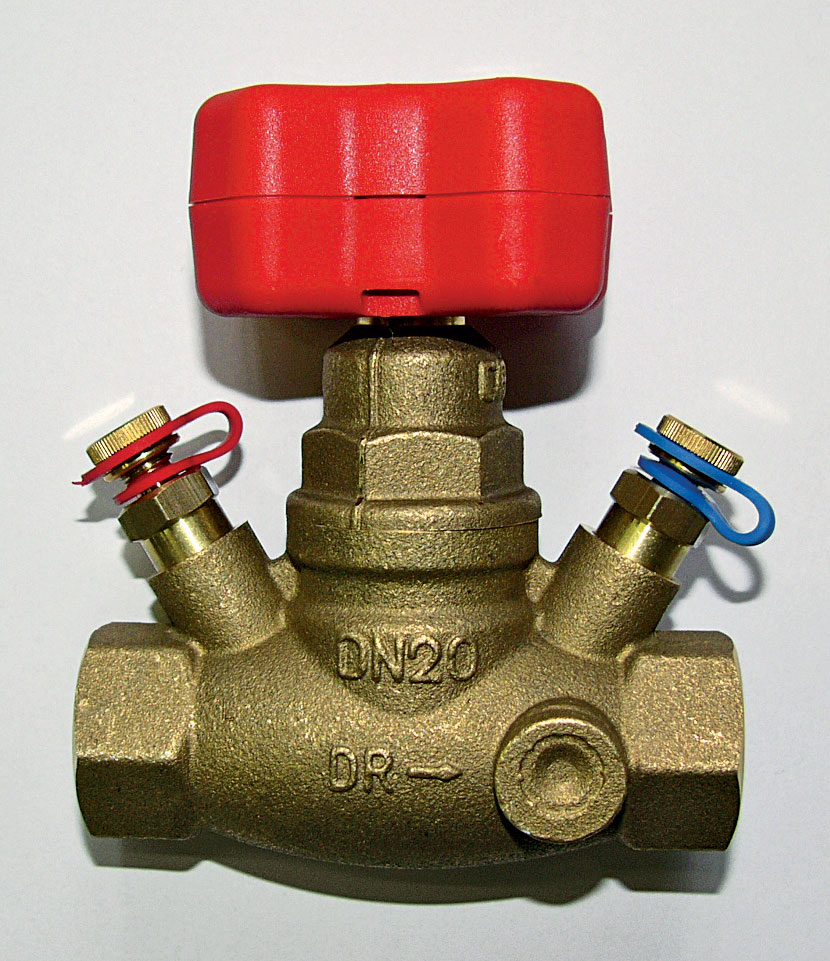

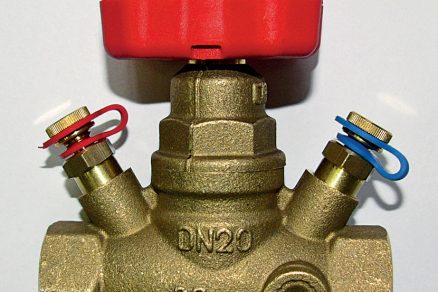

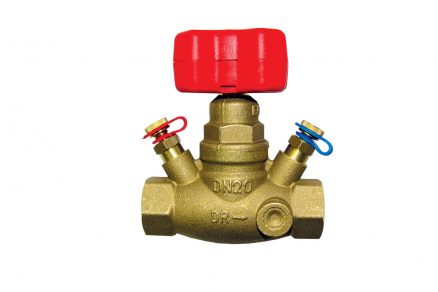

Ruฤnรฝ regulaฤnรฝ ventil s meracรญmi koncovkami

Rieลกenie problรฉmu โ€“ hydraulickรฉ vyregulovanie

Mnoho objektov mรก problรฉmy s dodรกvkou teplej vody aj napriek tomu, ลพe majรบ vybudovanรฉ cirkulaฤnรฉ potrubie. Jednou z neprรญjemnรฝch vlastnostรญ teฤรบcej vody je skutoฤnosลฅ, ลพe sa snaลพรญ hฤพadaลฅ cestu menลกieho odporu. Ak rozvod teplej vody obsahuje viacero stรบpaฤiek bez regulรกcie prietoku, teplรก voda pretekรก vo zvรฝลกenej miere predovลกetkรฝm stรบpaฤkami, ktorรฉ sรบ bliลพลกie k zdroju tepla. Nรกsledne tรฝmi vzdialenejลกรญmi nepretekรก takmer vรดbec alebo v nedostatoฤnej miere.
Rieลกenรญm tohto problรฉmu je zabezpeฤiลฅ poฤas cirkulรกcie sprรกvne zatekanie do vลกetkรฝch stรบpaฤiek rozvodu teplej vody. Hovorรญ sa tomu hydraulickรฉ vyregulovanie.

ฤŒo hydraulickรฉ vyregulovanie zahล•ลˆa?

Existuje viacero prรญstupov k hydraulickรฉmu vyregulovaniu. Vลพdy vลกak ide o cieฤพavedomรฉ usmernenie prietoku tak, aby jednotlivรฝmi stรบpaฤkami cirkulovalo takรฉ mnoลพstvo teplej vody, ktorรฉ zabezpeฤรญ jej vyrovnanรบ teplotu v najvyลกลกom bode kaลพdej stรบpaฤky. Pri realizรกcii vyregulovania rozvodu teplej vody mรกte na vรฝber principiรกlne z dvoch typov armatรบr โ€“ termostatickรฝch cirkulaฤnรฝch ventilov alebo ruฤnรฝch regulaฤnรฝch ventilov.

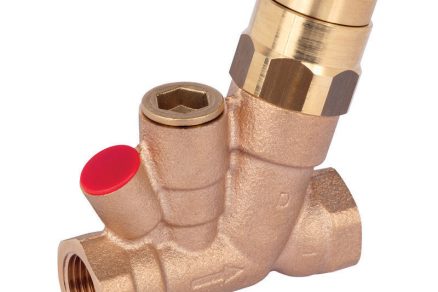

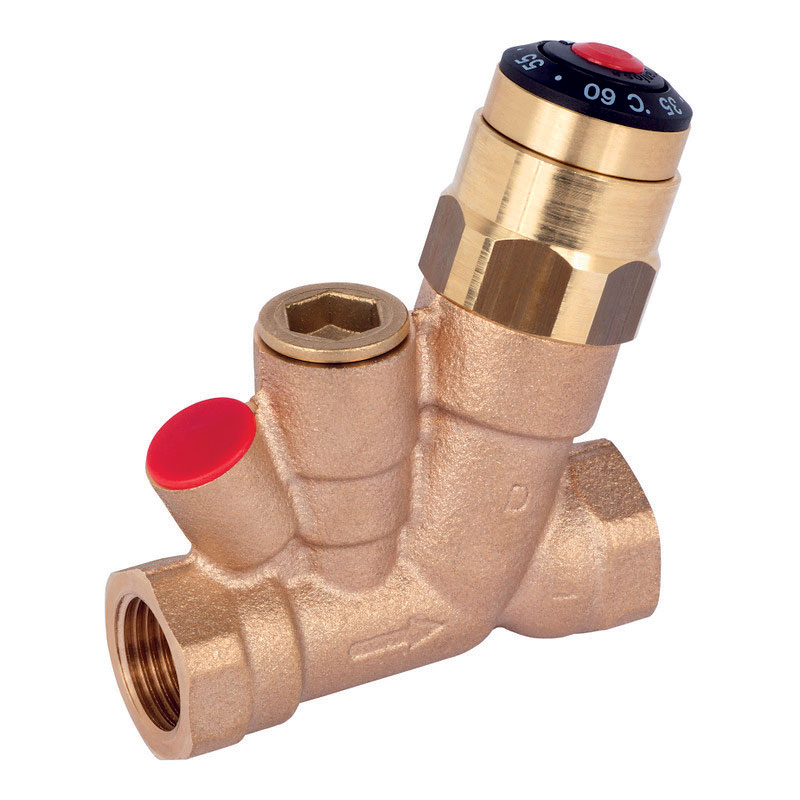

Multifunkฤnรฝ termostatickรฝ vyvaลพovacรญ ventil Danfoss MTCV

Termostatickรฉ cirkulaฤnรฉ ventily

Sรบ obdobou termostatickรฝch radiรกtorovรฝch ventilov, ktorรฉ poznรกte zo svojich bytov. Na tomto ventile sa nastavรญ poลพadovanรก teplota teplej vody v mieste inลกtalรกcie ventilu a ten sa nรกsledne snaลพรญ samoฤinne tรบto teplotu udrลพaลฅ pomocou takzvanej termopatrรณny. Vรฝhodou tohto prรญstupu je nรญzka cena a jednoduchรก realizovateฤพnosลฅ. Nevรฝhodou je vรคฤลกinou zhorลกenรฝ ลกtart sรบstavy po noฤnom รบtlme. Sรบvisรญ to so skutoฤnosลฅou, ลพe najprv sa musia โ€žzohriaลฅโ€œ stรบpaฤky bliลพลกie k zdroju tepla a aลพ nรกsledne termostatickรฝ ventil na stรบpaฤke priลกkrtรญ prietok a poลกle ho k vzdialenejลกรญm stรบpaฤkรกm. Zรกroveลˆ platรญ, ลพe na termostatickรฝch ventiloch sa nedajรบ meraลฅ reรกlne prietoky a tlakovรฉ pomery v rozvode teplej vody, ฤo znaฤne komplikuje prรญpadnรบ identifikรกciu problรฉmov.

Ruฤnรฉ regulaฤnรฉ ventily

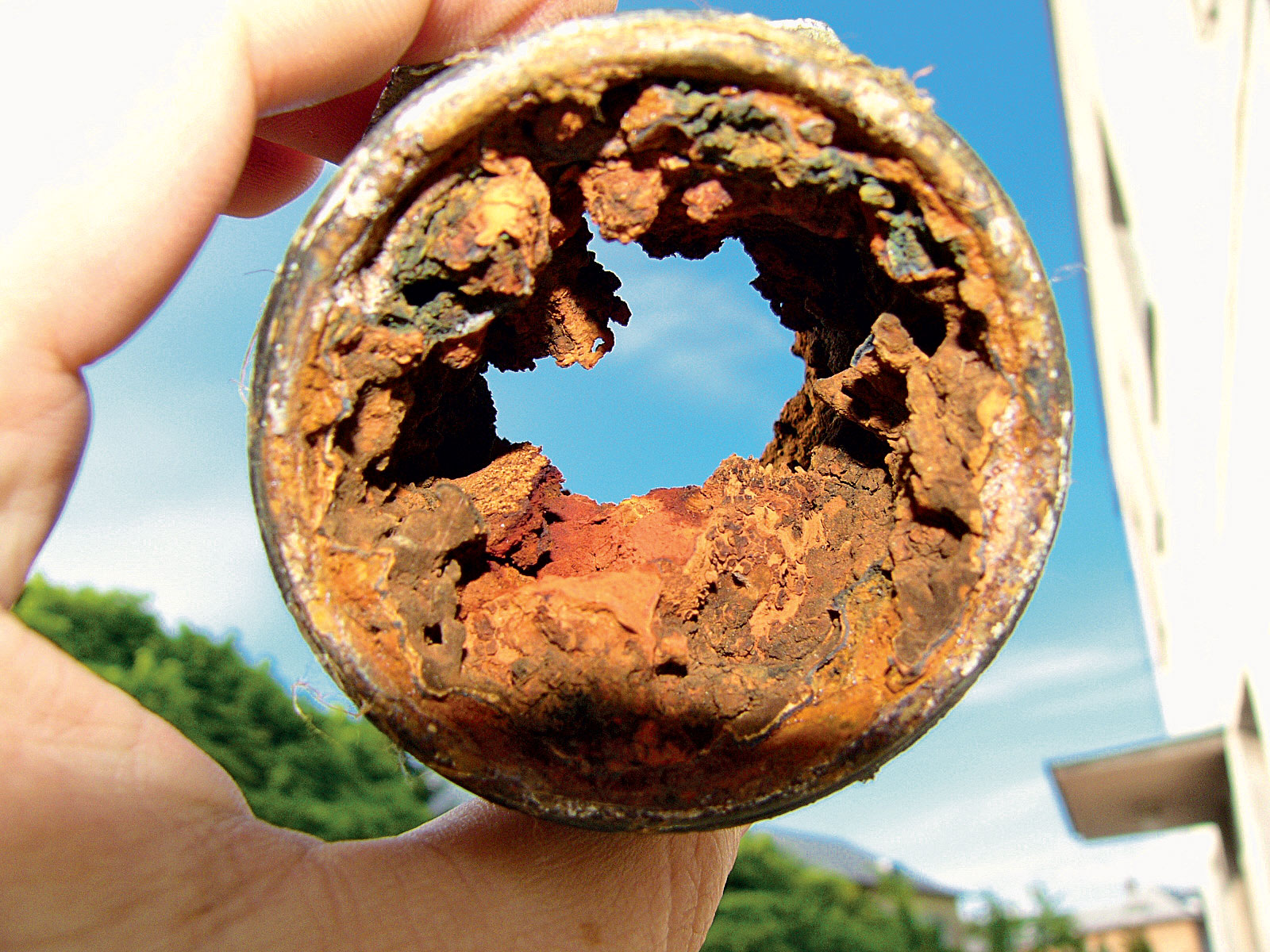

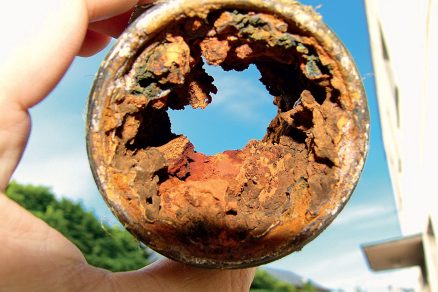

Sรบ relatรญvne jednoduchรฉ regulaฤnรฉ ventily s presne definovanรฝmi vlastnosลฅami, na ktorรฝch sa dรก meraลฅ a nรกsledne aj regulovaลฅ prietok. Inลกtalรกciou tรฝchto ventilov na jednotlivรฉ stรบpaฤky a ich sprรกvnym nastavenรญm moลพno zabezpeฤiลฅ optimรกlne prerozdelenie prietoku medzi jednotlivรฉ stรบpaฤky v rozvode teplej vody. Vรฝhodou pouลพitia ruฤnรฝch regulaฤnรฝch ventilov je zรญskanie komplexnรฉho prehฤพadu o stave rozvodu teplej vody v objekte. S tรฝm sรบvisรญ jednoduchลกia identifikรกcia problรฉmovรฝch รบsekov, ktorรก je danรก moลพnosลฅou presnรฉho merania prietokovรฝch a tlakovรฝch pomerov v sรบstave. Pri takto vyregulovanรฝch sรบstavรกch je vรฝrazne jednoduchลกie cielene odstrรกniลฅ prรญpadnรฉ poruchy sรบvisiace so zanรกลกanรญm potrubรญ vodnรฝm kameลˆom ฤi inรฝmi neฤistotami. Zรกroveลˆ majรบ tieto ventily vรคฤลกinou vyลกลกiu ลพivotnosลฅ danรบ ich jednoduchou konลกtrukciou. Nevรฝhodou tohto prรญstupu je vyลกลกia realizaฤnรก cena. Tรกto sรบvisรญ s potrebou vรฝpoฤtu optimรกlnych prietokov v zรกvislosti od dฤบลพky rozvodov teplej vody a kvality tepelnรฝch izolรกciรญ, ako aj s pomerne zloลพitรฝm meranรญm a nastavovanรญm prietokov v praxi.

Nejde o jednorazovรบ zรกleลพitosลฅ

Prvoradรฝm cieฤพom hydraulickรฉho vyregulovania teplej vody je vytvoriลฅ vhodnรฉ podmienky na zlepลกenie kvality jej dodรกvky. Zรกroveลˆ sa vyregulovanรญm vytvรกrajรบ vhodnรฉ podmienky na spravodlivejลกie rozpoฤรญtanie nรกkladov na jej prรญpravu. Je vลกak potrebnรฉ zdรดrazniลฅ, ลพe nato, aby sa dosiahla dlhodobรก spokojnosลฅ vลกetkรฝch odberateฤพov teplej vody, je dรดleลพitรฉ aj splnenie ฤalลกej povinnosti definovanej v zรกkone ฤ. 476/2008 Z. z. Ide o povinnosลฅ udrลพiavaลฅ rozvody teplej vody hydraulicky vyregulovanรฉ, to znamenรก optimรกlne nastavenรฉ. Uvedenรฉ vyregulovanie teda nemoลพno chรกpaลฅ ako jednorazovรบ zรกleลพitosลฅ, ale ako neustรกly proces, ktorรฉho cieฤพom je udrลพaลฅ rozvod teplej vody vyregulovanรฝ stรกle. Pri vyregulovanรญ rozvodu teplej vody je preto dรดleลพitรฉ vyberaลฅ si nielen podฤพa ceny prvotnej investรญcie, ale aj podฤพa pripravenosti technickรฉho rieลกenia a schopnosti realizaฤnej firmy vyrovnaลฅ sa s prรญpadnรฝmi poruchami sรบvisiacimi s dlhoroฤnou prevรกdzkou.

Text + FOTO: Ing. Matej Gerboc, Vyregulovanie.sk

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Sprรกva budov.
