Jednรฝm z aktuรกlnych a citlivรฝch problรฉmov pri prevรกdzke budov v oblasti zdravotnotechnickรฝch inลกtalรกciรญ je hluk ลกรญriaci sa z kanalizรกcie, ktorรฝ zniลพuje kvalitu bรฝvania a kvalitu vnรบtornรฉho prostredia v bytovรฝch domoch.

4
5
1
2
3

Rieลกenรญm eliminรกcie hluku ลกรญriaceho sa z odpadovรฝch potrubรญ vnรบtornej splaลกkovej kanalizรกcie je pouลพitie kanalizaฤnรฝch systรฉmov z progresรญvnych materiรกlov.

Vyลกลกรญ hluk je neลพelanรฝ

Ku kvalite bรฝvania v bytovรฝch domoch patrรญ podobne ako naprรญklad tepelnรก pohoda aj prรญjemnรฉ prostredie, ktorรฉ spฤบลˆa poลพiadavky z hฤพadiska hluku. ฤŒlovek sa cรญti prรญjemne, ak ho neruลกรญ hluk vo vnรบtornom prostredรญ budovy. Pri beลพnej prevรกdzke by sa nemala hladina hluku v obytnej miestnosti pohybovaลฅ nad 30 dB(A), v priestoroch so zvรฝลกenou poลพiadavkou na ochranu proti hluku, ako sรบ naprรญklad spรกlne, detskรฉ izby a pod., je vhodnรฉ zabezpeฤiลฅ 25 aลพ 20 dB(A). V sรบฤasnosti sa stretรกvame s problรฉmom hluku z kanalizรกcie nielen v novostavbรกch, ale aj po vรฝmene kanalizaฤnรฉho potrubia, keฤ sa hluk po rekonลกtrukcii eลกte zvรฝลกil.

Prรญฤiny zvรฝลกenรฉho hluku v kanalizรกcii

Problรฉmy s hlukom, ktorรฉ vznikajรบ pri prevรกdzke kanalizรกcie v budove, mรดลพu byลฅ naprรญklad dรดsledkom:

  • nevhodne umiestnenรฝch pripรกjacรญch, odpadovรฝch a leลพatรฝch (zvodovรฝch) potrubรญ (napr. vedenรฝch v ลกachtรกch, susediacich s obรฝvacou izbou, spรกlลˆou a pod.);
  • inลกtalรกcie kanalizaฤnรฝch rรบr a tvaroviek z nevhodnรฉho materiรกlu, ktorรฉho vlastnosti nespฤบลˆajรบ poลพiadavku na eliminรกciu ลกรญrenia hluku;
  • neodbornej montรกลพe, naprรญklad pri nesprรกvnom kotvenรญ a upevnenรญ pripรกjacieho a odpadovรฉho potrubia (potrubie nie je ukotvenรฉ objรญmkami tlmiacimi hluk);
  • nesprรกvneho rieลกenia zalomenia odpadovรฝch potrubรญ a prechodov odpadovรฝch rรบr do zvodovej โ€“ leลพatej โ€“ ฤasti potrubรญ.

Odhluฤnenรก kanalizรกcia sa javรญ ako najvhodnejลกie technickรฉ rieลกenie vzhฤพadom na to, ลพe nielen pri novostavbรกch, ale aj pri vรฝmene kanalizaฤnรฉho potrubia by sme mali dbaลฅ na ochranu proti hluku.

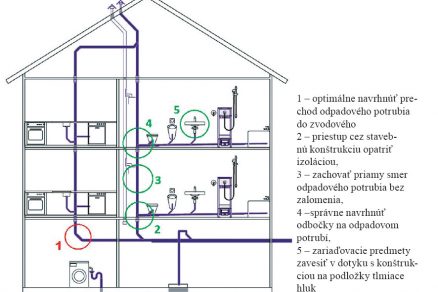

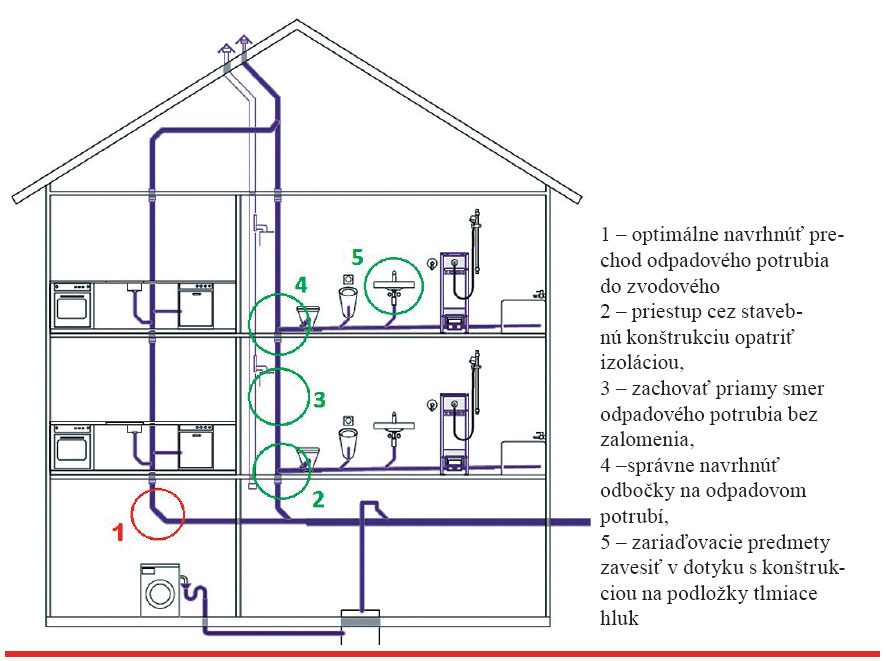

Obr. 1 Opatrenia proti hluku v kanalizácii v budove [5]

Obr. 1 Opatrenia proti hluku v kanalizรกcii v budove [5]

Ako znรญลพiลฅ hluk?

Pri sprรกvnom nรกvrhu kanalizรกcie z hฤพadiska hluku je potrebnรฉ dodrลพiavaลฅ tieto zรกsady (obr. 1):

  • vyrieลกiลฅ prechody odpadovรฝch potrubรญ do leลพatej kanalizรกcie mimo pobytovej zรณny (mimo bytov) โ€“ v podzemnom podlaลพรญ (v suterรฉnoch, chodbรกch, pivniciach) alebo zakopanรฉ v zรกkladoch;
  • pri priestupoch stropnou konลกtrukciou izolovaลฅ kanalizaฤnรฉ potrubie izolรกciou proti hluku (mรดลพu sa pouลพiลฅ aj izolaฤnรฉ materiรกly, ktorรฉ sรบ zรกroveลˆ aj tepelnou izolรกciou);
  • pri odpadovรฝch potrubiach sa vyhnรบลฅ zalomeniu potrubia a viesลฅ potrubie v zvislom smere priamo;
  • optimรกlne navrhnรบลฅ odboฤky na odpadovom potrubรญ;
  • zariaฤovacie predmety, ako naprรญklad zรกvesnรฉ WC misy a bidety, inลกtalovaลฅ na steny alebo prieฤky na pruลพnรฉ protihlukovรฉ podloลพky.

Detail prechodu odpadovรฉho potrubia do leลพatรฉho mรก znaฤnรฝ vplyv na hluk vznikajรบci v pรคte odpadovรฉho potrubia (obr. 1). Sprรกvnym rieลกenรญm podฤพa STN EN 12056 aj STN 73 6760 je prechod cez dve kolenรก s uhlom 45ยฐ s medzikusom 250 mm (obr. 2).

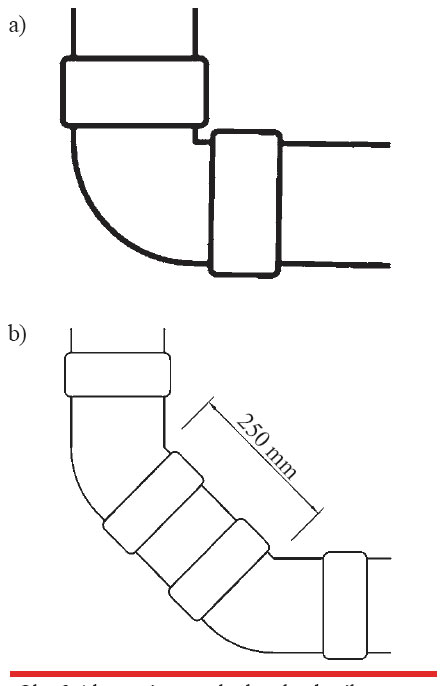

Obr. 2 Alternatívy prechodu odpadového potrubia do zvodového [5] a) koleno 87,5 ° (nesprávne riešenie), b) dve kolená s medzikusom 250 mm (správne riešenie)

Obr. 2 Alternatรญvy prechodu odpadovรฉho potrubia do zvodovรฉho [5], a) koleno 87,5 ยฐ (nesprรกvne rieลกenie), b) dve kolenรก s medzikusom 250 mm (sprรกvne rieลกenie)

Kam umiestniลฅ potrubie

Pri inลกtalรกcii kanalizaฤnรฉho potrubia je potrebnรฉ dbaลฅ na jeho sprรกvne osadenie do drรกลพky stavebnej deliacej konลกtrukcie (obr. 3 [1]). Potrubie by sa nemalo dotรฝkaลฅ stavebnej konลกtrukcie. Z hฤพadiska hluku moลพno zjednoduลกene povedaลฅ, ลพe ani do prieฤky s ploลกnou hmotnosลฅou 220 kg/m2 nemoลพno inลกtalovaลฅ ลพiadne potrubie. Ide o prieฤky naprรญklad z plnรฝch pรกlenรฝch tehรกl s hrรบbkou 150 mm. Napriek tomu veฤพa projektantov navrhuje potrubia do tรฝchto prieฤok, priฤom argumentujรบ, ลพe v normรกch ลพiadne obmedzenie nie je a aj tak sรบ normy nezรกvรคznรฉ. V sรบvislosti s tรฝm si vลกak musia uvedomiลฅ, ลพe nedodrลพiavajรบ hygienickรฉ predpisy, ktorรฉ sรบ zรกvรคznรฉ. V sรบฤasnosti je praktickou aplikรกciou tรฝchto poลพiadaviek rozลกรญrenie predstenovรฝch systรฉmov, ktorรฉ pomรกhajรบ splniลฅ aj hygienickรฉ predpisy z hฤพadiska hluku.

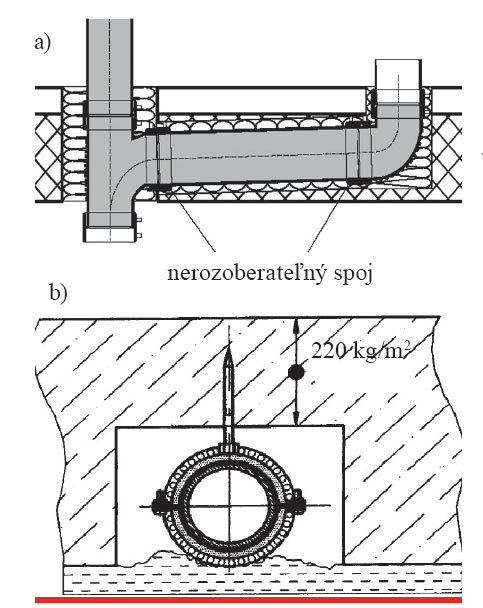

Obr. 3 Správne osadenie potrubia  a) pri priestupe cez stavebnú konštrukciu,  b) v dráลพke stavebnej deliacej konštrukcie [1]

Obr. 3 Sprรกvne osadenie potrubia, a) pri priestupe cez stavebnรบ konลกtrukciu, b) v drรกลพke stavebnej deliacej konลกtrukcie [1]

ฤŒo zvyลกuje hladinu hluku?

Pri zalomenรญ odpadovรฉho potrubia vo zvislom smere sa zvyลกuje hladina hluku v porovnanรญ s priamym potrubรญm v zรกvislosti od spรดsobu zalomenia. Odpadovรก voda narรกลพa na steny vloลพenรฝch kolien, priฤom sa zvyลกuje hluฤnosลฅ. Preto sa treba zalomeniam vo zvislom smere na odpadovom potrubรญ vyhnรบลฅ.

Potrubia z progresรญvnych ยญmateriรกlov

V sรบฤasnosti je na slovenskom trhu veฤพkรฝ vรฝber kvalitnรฝch kanalizaฤnรฝch systรฉmov, ktorรฉ eliminujรบ hluk v budovรกch. Tieto materiรกly spฤบลˆajรบ poลพadovanรฉ nรกroky na tichรฉ prostredie aj v takรฝch priestoroch, kde je poลพadovanรก hladina hluku do 20 dB. Vyrรกbajรบ sa predovลกetkรฝm z plastovรฝch materiรกlov, naprรญklad PP, PE-HD, alebo z viacvrstvovรฝch materiรกlov (obr. 5). Pri porovnanรญ jednotlivรฝch materiรกlov je dรดleลพitรฉ si uvedomiลฅ, ลพe hladina hluku narastรก v zรกvislosti od prietoku splaลกkovej alebo zrรกลพkovej vody v potrubรญ (obr. 4). Kanalizaฤnรฉ systรฉmy, ktorรฉ eliminujรบ hluk z kanalizรกcie, sa vyrรกbajรบ predovลกetkรฝm z plastovรฝch materiรกlov vรคฤลกinou v trojvrstvovom vyhotovenรญ, priฤom vonkajลกia vrstva PP je odolnรก proti mechanickรฉmu poลกkodeniu, strednรก vrstva je zosilnenรก minerรกlnym plnivom a vnรบtornรก vrstva zas odolnรก proti oteru (obr. 4).

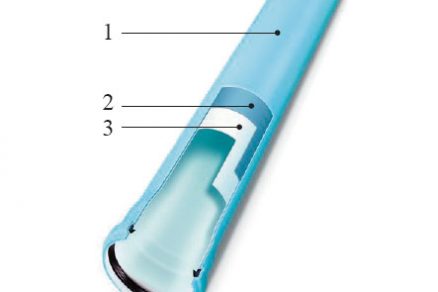

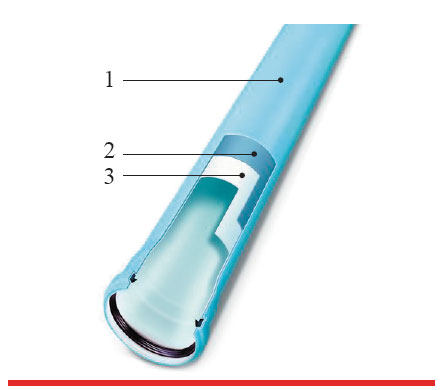

Obr. 4 Viacvrstvové kanalizaฤné potrubie [6] 1 – vonkajšia vrstva, 2 – stredná vrstva, 3 – vnútorná vrstva

Obr. 4 Viacvrstvovรฉ kanalizaฤnรฉ potrubie [6], 1 โ€“ vonkajลกia vrstva, 2 โ€“ strednรก vrstva, 3 โ€“ vnรบtornรก vrstva

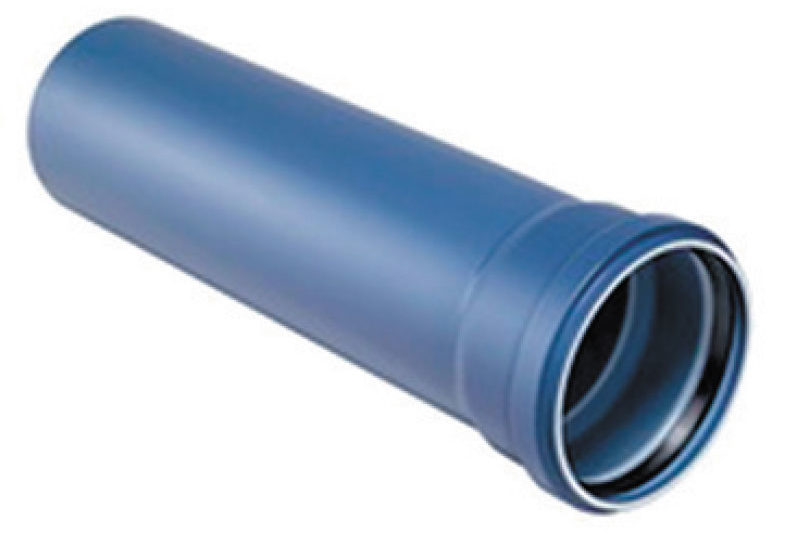

Na trhu so stavebnรฝmi materiรกlmi existuje ลกirokรฉ spektrum potrubnรฝch systรฉmov, ktorรฉ svojรญm materiรกlovรฝm zloลพenรญm a montรกลพnymi prvkami zabezpeฤujรบ eliminรกciu hluku z potrubnรฝch rozvodov vnรบtornej kanalizรกcie (napr. potrubie POLO-KAL, jednoduchรก odboฤka Silent-PP alebo rรบra Raupiano Plus s kotviacou objรญmkou na tlmenie hluku, obr. 5).

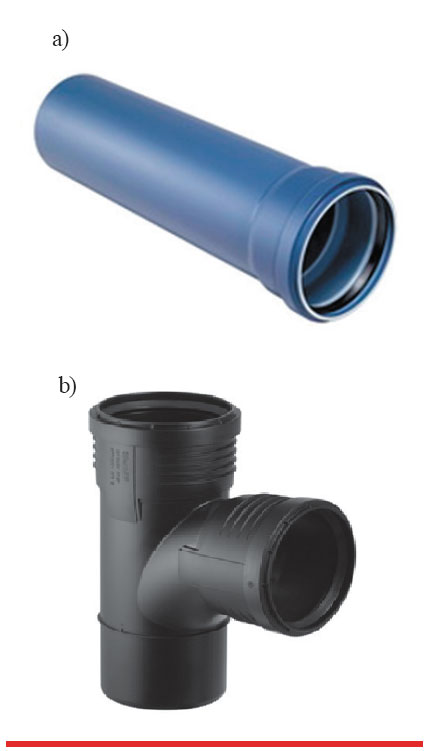

Obr. 5 Príklady protihlukových kanalizaฤných systémov a) potrubie POLO-KAL NG [7], b) jednoduchá odboฤka Silent-PP [5]

Obr. 5 Prรญklady protihlukovรฝch kanalizaฤnรฝch systรฉmov, a) potrubie POLO-KAL NG [7], b) jednoduchรก odboฤka Silent-PP [5]

Nezabudnite na gumenรฉ tlmiace podloลพky

Okrem sprรกvnej voฤพby materiรกlu a kvality montรกลพe potrubia je potrebnรฉ izolovaลฅ proti hluku naprรญklad aj zรกvesnรฉ WC misy, ktorรฉ sรบ upevnenรฉ na stavebnรบ konลกtrukciu. Na tento รบฤel slรบลพia plastovรฉ alebo gumenรฉ tlmiace podloลพky, ktorรฉ sa vkladajรบ medzi zรกchodovรบ misu a keramickรฝ obklad. Tlmiace podloลพky a pรกsy zabraลˆujรบ prenosu vibrรกciรญ na stavebnรบ konลกtrukciu.

Myslite dopredu

Problรฉm neลพiaduceho hluku z kanalizรกcie treba vyrieลกiลฅ uลพ v projektovej prรญprave. Sprรกvna voฤพba kvalitnรฉho materiรกlu a kvalitnรก montรกลพ sรบ zรกrukou eliminรกcie hluku. Zabudovanรฉ splachovacie nรกdrลพky v predstenรกch a vedenie potrubรญ, ktorรฉ sa nedotรฝka stavebnรฝch konลกtrukciรญ, pomรกhajรบ dosiahnuลฅ poลพadovanรบ kvalitu bรฝvania. Bolo by vhodnรฉ, aby sa v bytovej vรฝstavbe pouลพรญvali na zabezpeฤenie hygienickรฝch poลพiadaviek vรฝhradne kvalitnรฉ progresรญvne materiรกly eliminujรบce hluk. Zรกujem o ich aplikรกciu by mali maลฅ nielen projektanti, ale predovลกetkรฝm investori a prevรกdzkovatelia bytovรฝch domov.

Prรญspevok bol spracovanรฝ v rรกmci projektu VEGA ฤ. 1/0832/14.

Literatรบra
1.    Valรกลกek, J. a kol.: Zdravotnotechnickรฉ zariadenia budov. Bratislava: Jaga Group, 2005.
2.    Valรกลกek, J. โ€“ Perรกฤkovรก, J.: Vnรบtornรก kanalizรกcia. Bratislava: vydavateฤพstvo STU, 1997.
3.    STN EN 12056-2: 2002: Gravitaฤnรฉ kanalizaฤnรฉ systรฉmy vnรบtri budov. ฤŒasลฅ 2: Potrubia pre splaลกkovรฉ odpadovรฉ vody. Navrhovanie a vรฝpoฤet.
4.    STN 73 6760: 2009: Kanalizรกcia v budovรกch
5.    firemnรฉ podklady Geberit
6.    firemnรฉ podklady Wavin
7.    firemnรฉ podklady Poloplast
8.    firemnรฉ podklady Rehau

Text + FOTO | doc. Ing. Jana Perรกฤkovรก, PhD., Ing. Veronika Podobekovรก

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Sprรกva budov.
