Praktické riešenia požiarno-bezpečnostných požiadaviek pri zatepľovaní budov

Návrh opatrení z hľadiska požiarnej bezpečnosti pri zatepľovaní budov v ČR sa riadi stanovenými požiadavkami ČSN 73 0810. Tieto požiadavky je potrebné uplatňovať aj pri obnove obvodových plášťov bytových domov.

Poznáte výhody Klubu ASB? Stačí bezplatná registrácia a získate sektorové analýzy slovenského stavebníctva s rebríčkami firiem ⟶

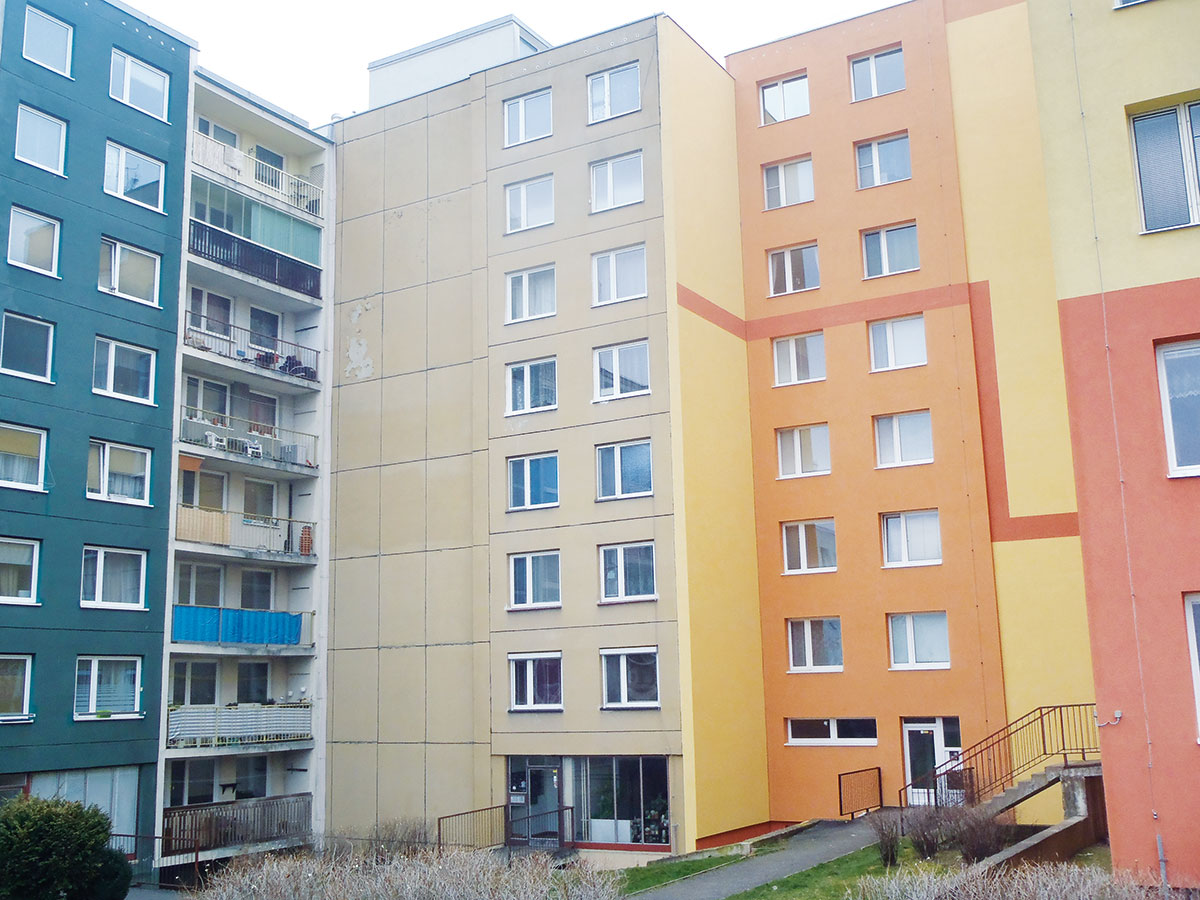

Predmetom riešenia je rohová sekcia radového bytového domu priestorovo uskočeného od susediacich budov, ktorý bol postavený v roku 1987 v panelovej sústave VVÚ-ETA – Stredočeský pórobetónový variant. Bytový dom má osem nadzemných podlaží a jedno technické podlažie s konštrukčnou výškou 2,8 m. Na budove sa už vymenili výplne otvorov v bytových podlažiach a zateplila sa časť uličného a dvorného obvodového plášťa bytového domu.

Navrhované opatrenia na obálke budovy

Cieľom obnovy obvodového plášťa bytového domu je sanácia a zateplenie obalových konštrukcií v rozsahu výmeny otvorových výplní, zhotovenia nových otvorových výplní na schodisku na dvornom obvodovom plášti, zateplenia obvodového plášťa v nadzemnej aj podzemnej časti budovy, zhotovenia novej skladby podláh lodžií a zábradlí na lodžiách, zhotovenia nových klampiarskych prvkov, novej bleskozvodovej sústavy a súvisiacich stavebných úprav.

Požiarno-bezpečnostné  riešenie

Z hľadiska požiarnej ochrany má bytový dom osem nadzemných podlaží. Vstup do bytového domu je na úrovni 1. NP. Vzdialenosť od podlahy prvého nadzemného podlažia k podlahe posledného úžitkového nadzemného podlažia je hp = 19,60 m.

Vonkajšie zateplenie sa musí z hľadiska požiarnej bezpečnosti navrhovať a následne realizovať podľa stanovených zásad pre skupinu bytových domov a ich častí, tzn. pre budovy s požiarnou výškou 12,0 < h ≤ 22,5 m. S prihliadnutím na tieto zásady sa musia splniť tieto minimálne požiadavky:

• ETICS s triedou reakcie na oheň aspoň B,
• tepelnoizolačný výrobok s triedou reakcie na oheň aspoň E,
• povrchová vrstva s indexom šírenia plameňa po povrchu is = 0 mm/min.,
• kontaktné spojenie ETICS so zatepľovanou konštrukciou.

Zároveň je potrebné riešiť vybrané oblasti so stanovenými požiadavkami protipožiarnej bezpečnosti. Na obr. 3 sú graficky znázornené oblasti, ktoré toto riešenie vyžadujú.

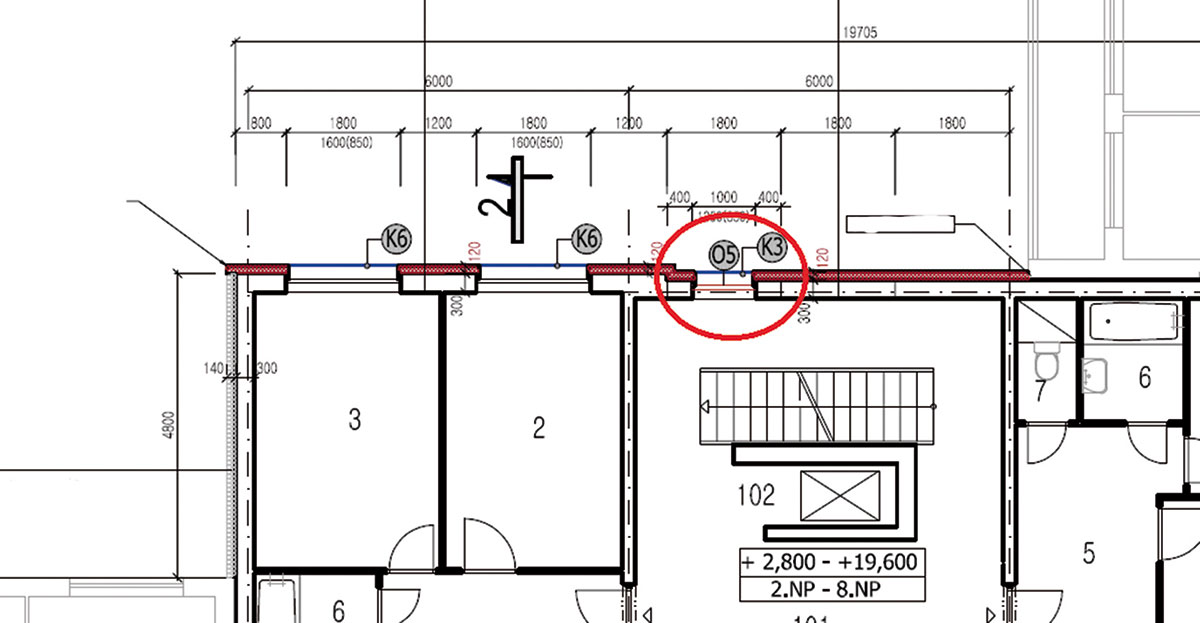

Dvorná časť obvodového plášťa budovy

Riešenie protipožiarnej bezpečnosti dvornej časti obvodového plášťa bytového domu súvisí s návrhom zhotovenia nových okenných otvorov na schodisku (úniková cesta) a priamu nadväznosť obvodového plášťa na inú (susediacu) budovu. V oblasti únikovej cesty a v požiarne nebezpečnom priestore inej budovy sa musí splniť požiadavka na vonkajšie zateplenie s triedou reakcie na oheň A1 alebo A2.

Požiarne nebezpečný priestor od nových otvorov na schodisku nezasahuje susednú budovu. Požiarne nebezpečný priestor od priľahlých výplní otvorov iného (susedného) bytového domu zasahuje do dvornej časti obvodového plášťa, ale nezasahuje do nových otvorov na schodisku.

S ohľadom na uvedené požiadavky protipožiarnej bezpečnosti a všeobecné pravidlá na zhotovovanie ETICS sa na celú plochu dvornej časti obvodového plášťa bytového domu navrhlo vonkajšie zateplenie s triedou reakcie na oheň A2, tzn. ETICS s tepelnou izoláciou na báze minerálnej vlny.

V oblastiach zatepľovaného obvodového plášťa, kde by mohla od horizontálnych plôch odrazená voda spôsobiť degradáciu tepelnej izolácie, sa navrhla tepelná izolácia so zníženou nasiakavosťou s triedou reakcie na oheň aspoň E v súlade s ČSN 73 0810.

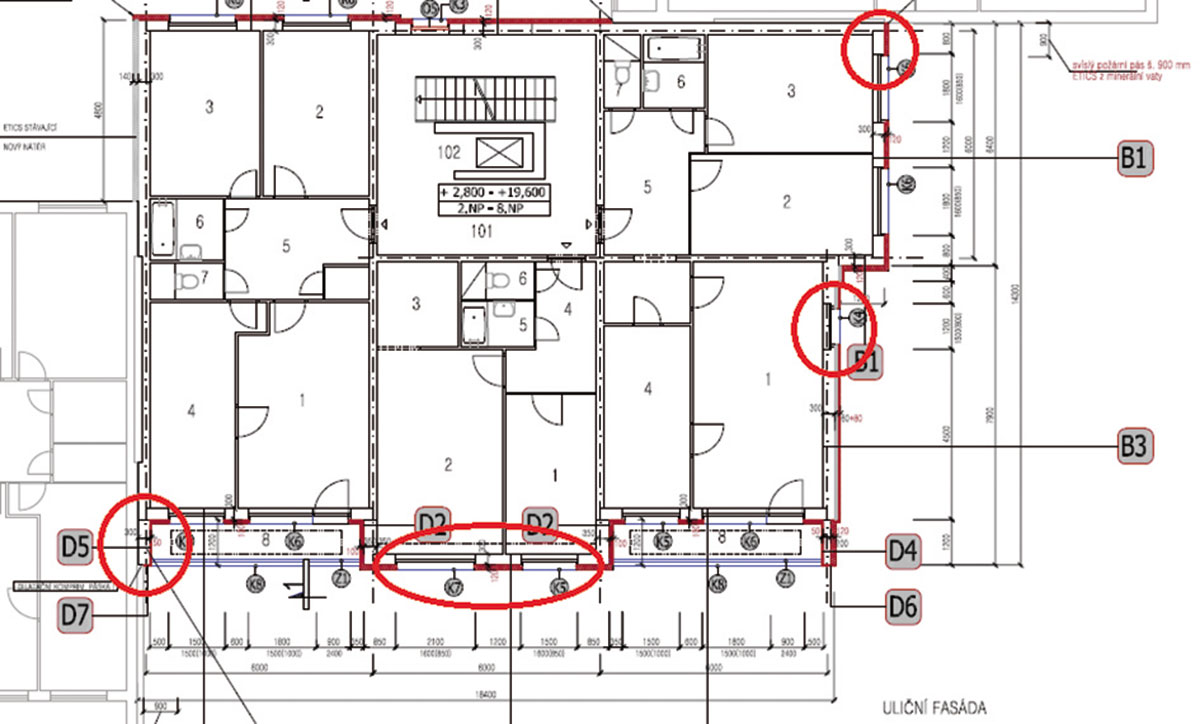

Uličná časť obvodového plášťa

Riešenie protipožiarnej bezpečnosti zateplenia uličnej časti obvodového plášťa súvisí s geometriou bytového domu a s nadväznosťou na iné (susedné) budovy.
Vonkajšie zateplenie plochy obvodového plášťa mimo lodžií sa navrhlo s triedou reakcie na oheň B, tzn. ETICS s tepelnou izoláciou na báze expandovaného polystyrénu (EPS). Na miestach, kde sa predpokladá možné pôsobenie účinkov požiaru, t. j. v oblasti stavebných otvorov, sa použilo ekvivalentné riešenie v zmysle ČSN 73 0810, ktoré vyhovuje skúške podľa ČSN ISO 13785-1.

Ide o vyhovujúce riešenie detailov nadpražia a ostenia stavebných otvorov, na ktoré je vystavené tzv. požiarne klasifikačné osvedčenie. Táto úprava sa použila aj na miestach zdvojeného ETICS.  Založenie vonkajšieho zateplenia je pod terénom s krycou vrstvou – vonkajšieho súvrstvia ETICS v oblasti zmeny hrúbky tepelnej izolácie.

Vonkajšie zateplenie plochy obvodového plášťa v mieste lodžií sa navrhlo s triedou reakcie na oheň B, tzn. ETICS s tepelnou izoláciou na báze expandovaného polystyrénu (EPS). V oblasti únikovej cesty pri vstupe a vo väzbe na inú (susednú) budovu sa navrhlo v súlade s ČSN 73 810 vonkajšie zateplenie s triedou reakcie na oheň A2, tzn. ETICS s tepelnou izoláciou na báze minerálnej vlny.

Z dôvodu geometrie spodného líca lodžiového panela (stredná plocha lodžiového panela je zapustená a kónická) sa navrhlo vonkajšie zateplenie stropu lodžie iba so šírkou 200 mm pozdĺž zatepľovanej plochy obvodového plášťa lodžie k vykurovanému priestoru, a to s triedou reakcie na oheň B, tzn. ETICS s tepelnou izoláciou na báze expandovaného polystyrénu (EPS).

Ide o pás zateplenej plochy pozdĺž obvodovej steny v šírke do 0,3 m, kde sú povolené aj výrobky s triedou reakcie na oheň zodpovedajúce požiadavkám na nadväzujúcu obvodovú konštrukciu podľa ČSN 73 0810. V špecifickej časti bytových budov, tzn. v oblasti medzi jednotlivými budovami, sa navrhlo vonkajšie zateplenie so šírkou 900 mm s triedou reakcie na oheň A, tzn. ETICS s tepelnou izoláciou na báze minerálnej vlny.

V oblastiach zatepľovaného obvodového plášťa, kde by mohla odstrekujúca voda spôsobovať degradáciu tepelnoizolačného systému, sa navrhla tepelná izolácia so zníženou nasiakavosťou s triedou reakcie na oheň E. Vedenie súvislého zvodu bleskozvodov na uličnej časti obvodového plášťa  sa bude realizovať vo vzdialenosti
min. 0,1 m od povrchu vonkajšieho zateplenia v súlade s ČSN 73 0810.

Na záver

Správne uplatnenie požiadaviek na protipožiarnu bezpečnosť podľa ČSN 73 0810 vyžaduje nielen znalosť samotnej problematiky protipožiarnej bezpečnosti, ale aj detailné štúdium geometrie bytového domu vrátane prípadnej nadväznosti na iné budovy a znalosti technológie zhotovovania ETICS.

Poznámka (prof. Sternová): V SR v súčasnosti platia na zhotovovanie ETICS z hľadiska protipožiarnej bezpečnosti STN 73 0802/Z2: 2015 a z hľadiska zhotovovania ETICS STN 73 2901: 2015. V porovnaní s konsolidovaným znením ČSN 73 0810 sú zavedené malé odlišnosti a spodrobnenia, ktoré uvádza publikácia vydaná OZ Združenie pre zatepľovanie budov Technická informácia č. 2: Zásady navrhovania ETICS z hľadiska protipožiarnej ochrany pri obnove budov.

Technická informácia je schválená Prezídiom HaZZ. V súčasnosti sa spracováva Zmena 3 STN 730802, ktorou sa má zrušiť Zmena 2 a zároveň je do plánu technickej normalizácie na rok 2021 zaradená revízia STN 73 2901.

Literatúra:
1. Vymětalík, V. – Weigner, R.: Zásady řešení zateplení objektů pro navrhování a provádění ETICS ve smyslu ČSN 73 0810:2016, Praha, 2017.
2. ČSN ISO 13785-1: 2002 Zkoušky reakce na oheň pro fasády – Část 1: Zkouška středního rozměru.
3. ČSN 73 0810: 2016 Požární bezpečnost staveb – Základní ustanovení.

TEXT + OBRÁZKY | Ing. Vladimír Vymětalík, Ph.D., Cech pro zateplování budov ČR, z. s.
