Skรบลกky potrubia pri vรฝstavbe a obnove budov

Partneri sekcie:

Pred uvedenรญm vodovodnรฉho potrubia, ktorรฝm sa bude privรกdzaลฅ pitnรก voda do budovy, do prevรกdzky treba vykonaลฅ vhodnรบ tlakovรบ skรบลกku a potrubie vydezinfikovaลฅ. Ak ide o uลพ existujรบce potrubie po obnove, vnรบtro potrubia sa zรกroveลˆ musรญ oฤistiลฅ od neฤistรดt a usadenรญn.

vzorec1
vzorec2

Tlakovรก skรบลกka vodovodnรฝch potrubรญ patrรญ medzi dokonฤovacie technologickรฉ procesy pri vรฝstavbe vodovodnรฝch potrubรญ. Jej sprรกvne vykonanie a spracovanie proยญtokolu o vykonanรญ tlakovej skรบลกky sรบ sรบฤasลฅou preberacieho konania a uvรกยญdzajรบ sa v dokladovej ฤasti kolaudรกcie.

Skรบลกanie vodovodnรฝch potrubรญ

Po uloลพenรญ a zmontovanรญ musรญ byลฅ kaลพdรฉ vodovodnรฉ potrubie odskรบลกanรฉ tlakovou skรบลกkou podฤพa STN EN 805. Skรบลกky potrubรญ s podtlakovรฝm reลพimom (nรกsosiek) a skรบลกky po opravรกch a prepojeniach novรฝch potrubรญ na existujรบce potrubie sa v SR vykonรกvajรบ podฤพa STN 75 5911. Pred vykonanรญm tlakovej skรบลกky sa treba presvedฤiลฅ o celkovom stave potrubia, najmรค o ฤistote vnรบtra potrubia, skontrolovaลฅ spoje, stabilitu potrubia a odporรบฤa sa urobiลฅ kontrolu priechodnosti potrubia. Zistenรฉ neฤistoty sa musia odstrรกniลฅ.

Tlakovรก skรบลกka potrubia je skรบลกka vodovodnรฉho potrubia skรบลกobnรฝm pretlakom, vykonรกvanรก na zistenie vodotesnosti potrubia a odolnosti proti vnรบtornรฉmu pretlaku. Pred vykonanรญm tlakovej skรบลกky sa musรญ skontrolovaลฅ, ฤi je skรบลกobnรฉ zariadenie kalibrovanรฉ a sprรกvne namontovanรฉ na potrubie. Pozornosลฅ sa musรญ venovaลฅ dostatoฤnรฉmu zakotveniu viek a inรฝch doฤasnรฝch zaslepovacรญch tvaroviek zaลฅaลพenรญm rozloลพenรฝm v sรบlade s pevnosลฅou opornej zeminy.

Vลกetky doฤasnรฉ opory alebo zakotvenia koncov skรบลกobnรฉho รบseku sa nesmรบ odstrรกniลฅ aลพ do odstrรกnenia tlaku v potrubรญ. Vลกetci pracovnรญci musia byลฅ dopredu informovanรญ o veฤพkosti zaลฅaลพenia pomocnรฝch tvaroviek a podpier a o nรกsledkoch v prรญpade ich poruลกenia. Tlak v potrubรญ sa musรญ zniลพovaลฅ pomaly a pri vyprรกzdลˆovanรญ musia byลฅ vลกetky odvzduลกลˆovacie zariadenia otvorenรฉ.

Tlakovรก skรบลกka pre novonavrhovanรฉ potrubia je stanovenรก projektantom a navrhovanรก podฤพa STN EN 805 v tรฝchto troch krokoch:

  • predbeลพnรก skรบลกka,
  • skรบลกka poklesu tlaku,
  • hlavnรก tlakovรก skรบลกka.

Predbeลพnรก skรบลกka

Predbeลพnรก skรบลกka je urฤenรก na stabilizovanie skรบลกanรฉho รบseku potrubia umoลพnenรญm vรคฤลกiny ฤasovo zรกvislรฝch pohybov, dosiahnutie primeranรฉho nasรฝtenia vodou pri pouลพitรญ nasiakavรฝch materiรกlov a umoลพnenie zvรคฤลกenia obยญjemu pruลพnรฝch rรบr vplyvom tlaku pred hlavnou skรบลกkou. Potrubie sa musรญ rozยญdeliลฅ na vhodnรฉ skรบลกobnรฉ รบseky, รบplne naplniลฅ vodou a odvzduลกniลฅ, tlak sa musรญ zvรฝลกiลฅ najmenej na prevรกdzkovรฝ tlak bez prekroฤenia skรบลกobnรฉho tlaku systรฉmu.

Skรบลกobnรฉ รบseky sa vyberรบ tak, ลพe:

  • skรบลกobnรฝ tlak sa mรดลพe dosiahnuลฅ v najniลพลกom mieste kaลพdรฉho skรบลกobnรฉho รบseku,
  • tlak, najmenej najvyลกลกรญ nรกvrhovรฝ pretlak (MPD) sa mรดลพe dosiahnuลฅ v najvyลกลกom mieste skรบลกobnรฉho รบseku, ak projektant nestanovรญ inak,
  • voda potrebnรก na skรบลกku sa mรดลพe zaobstaraลฅ a odstrรกniลฅ bez ลฅaลพkostรญ.

ฤŒas trvania predbeลพnej skรบลกky stanovuje projektant v zรกvislosti od materiรกlu. Ak sa ukรกลพu neprรญpustnรฉ zmeny polohy akejkoฤพvek ฤasti potrubia alebo netesnosti, musรญ sa tlak odstrรกniลฅ a chyby opraviลฅ. Skรบลกka poklesu tlaku umoลพลˆuje posรบdiลฅ zostatkovรฝ objem vzduchu v potrubรญ. Prรญtomnosลฅ vzduchu zniลพuje presnosลฅ skรบลกania รบbytku tlaku vody.

Skรบลกka poklesu tlaku

Skรบลกka poklesu tlaku umoลพลˆuje posรบdiลฅ zostatkovรฝ objem vzduchu v potrubรญ. Vzduch v skรบลกobnom รบseku sa prejavรญ v nepresnom รบdaji, ktorรฝ by mal indikovaลฅ zrejmรบ netesnosลฅ alebo by v niektorรฝch prรญpadoch mohol maskovaลฅ malรบ netesnosลฅ. Prรญtomnosลฅ vzduchu zniลพuje presnosลฅ skรบลกania รบbytku tlaku a vody. Projektant musรญ stanoviลฅ, ako sa mรก skรบลกka poklesu tlaku vykonaลฅ.

Tlak v potrubรญ sa zvรฝลกi na skรบลกobnรฝ tlak, priฤom sa dbรก na รบplnรฉ odvzduลกnenie skรบลกobnรฉho zariadenia. Z potrubia sa vypustรญ merateฤพnรฝ objem vody ฮ”V a zmeria sa z toho vyplรฝvajรบci pokles tlaku ฮ”p. Objem vypustenej vody ฮ”V sa porovnรก s prรญpustnou stratou vody ฮ”Vmax zodpovedajรบcou nameranรฉmu poklesu tlaku ฮ”p. Prรญpustnรก strata vody sa vypoฤรญta pomocou tohto vzorca:

Prípustná strata vody sa vypoฤíta pomocou tohto vzorca:

kde ฮ”Vmax je prรญpustnรก strata vody (l)

V โ€“ objem skรบลกobnรฉho รบseku potrubia (l)
ฮ”p โ€“ nameranรฝ รบbytok tlaku (kPa)
EW โ€“ modul objemovej pruลพnosti vody (kPa)
D โ€“ vnรบtornรฝ priemer rรบry (m)
e โ€“ hrรบbka steny rรบry (m)
ER โ€“ modul pruลพnosti steny rรบry v obvodovom smere (kPa)
1,5 โ€“ opravnรฝ koeficient pre prรญpustnรฝ obsah vzduchu pred hlavnou tlakovou skรบลกkou

Hlavnรก tlakovรก skรบลกka

Hlavnรก tlakovรก skรบลกka sa nesmie zaฤaลฅ, kรฝm predbeลพnรก skรบลกka a stanovenรก skรบลกka poklesu tlaku nie sรบ รบplne dokonฤenรฉ, pokiaฤพ ich stanovil projektant. Hlavnรก tlakovรก skรบลกka sa vykonรกva podฤพa dvoch metรณd, z ktorรฝch projektant stanovรญ, ktorรก sa pouลพije:

  • metรณda รบbytku vody, t. j. meranie vypustenรฉho objemu alebo meranie naฤerpanรฉho objemu,
  • metรณda รบbytku tlaku, kde sa tlak rovnomerne zvyลกuje aลพ do dosiahnutia skรบลกobnรฉho tlaku systรฉmu.

Metรณda รบbytku vody

Pouลพiลฅ sa mรดลพu dve rovnocennรฉ metรณdy merania รบbytku vody, t. j. meranie vypustenรฉho objemu alebo meranie naฤerpanรฉho objemu. Pri metรณde vypustenรฉho objemu sa tlak rovnomerne zvyลกuje aลพ do dosiahnutia skรบลกobnรฉho tlaku systรฉmu (STP), ktorรฝ sa udrลพiava ฤerpanรญm, ak je to potrebnรฉ, poฤas najmenej jednej hodiny. ฤŒerpadlo sa odpojรญ a poฤas trvania skรบลกky jednu hodinu alebo dlhลกรญ ฤas (ak to stanovรญ projektant) sa do potrubia nesmie pridรกvaลฅ ลพiadna ฤalลกia voda.

Po uplynutรญ skรบลกobnรฉho ฤasu sa zmeria znรญลพenie tlaku, potom sa ฤerpanรญm obnovรญ STP a odmeria mnoลพstvo vypustenej vody aลพ do opรคtovnรฉho znรญลพenia tlaku na รบroveลˆ dosiahnutรบ na konci skรบลกky. Pri druhej metรณde โ€“ meranรญ naฤerpanรฉho objemu โ€“ sa tlak rovnomerne zvyลกuje aลพ do dosiahnutia skรบลกobnรฉho tlaku systรฉmu (STP), ktorรฝ sa udrลพiava poฤas trvania skรบลกky najmenej jednu hodinu alebo dlhลกie, ak to stanovรญ projektant. Poฤas tohto skรบลกobnรฉho ฤasu sa vhodnรฝm zariadenรญm meria a zaznamenรกva doฤerpanรฉ mnoลพstvo vody potrebnรฉ na udrลพiavanie STP. Projektant musรญ stanoviลฅ, ktorรก metรณda sa pouลพije.

Nameranรฝ รบbytok vody na konci prvej hodiny skรบลกobnรฉho ฤasu nesmie prekroฤiลฅ hodnotu vypoฤรญtanรบ pomocou tohto vzorca:

Nameraný úbytok vody na konci prvej hodiny skúšobného ฤasu nesmie prekroฤiลฅ hodnotu vypoฤítanú pomocou tohto vzorca:

kde ฮ”Vmax je dovolenรฝ รบbytok vody (l)

V โ€“ objem skรบลกobnรฉho รบseku potrubia (l)
ฮ”p โ€“ dovolenรฝ รบbytok tlaku (kPa)
Ew โ€“ modul objemovej pruลพnosti vody (kPa)
D โ€“ vnรบtornรฝ priemer rรบry (m)
e โ€“ hrรบbka steny (m)
ER โ€“ modul pruลพnosti rรบry v obvodovom smere (kPa)
1,2 โ€“ opravnรฝ koeficient (napr. pre obsah vzduchu) poฤas hlavnej tlakovej skรบลกky

Metรณda รบbytku tlaku

Tlak sa rovnomerne zvyลกuje aลพ do dosiahnutia skรบลกobnรฉho tlaku systรฉmu (STP). ฤŒas trvania skรบลกky รบbytku tlaku je jedna hodina alebo dlhลกรญ, ak stanovรญ projektant. Poฤas hlavnej tlakovej skรบลกky musรญ รบbytok tlaku ฮ”p prejavovaลฅ klesajรบcu tendenciu a na konci prvej hodiny nesmie prekroฤiลฅ tieto hodnoty:

  • 20 kPa na rรบry z tvรกrnej liatiny s vรฝstelkou alebo bez vรฝstelky z cementovej malty, oceฤพovรฉ rรบry s vรฝstelkou alebo bez vรฝstelky z cementovej malty, betรณnovรฉ rรบry s oceฤพovรฝm plรกลกลฅom, rรบry z plastov,
  • 40 kPa na rรบry z vlรกknocementu a betรณnovรฉ rรบry bez oceฤพovรฉho plรกลกลฅa. Na rรบry z vlรกknocementu sa mรดลพe รบbytok tlaku zvรฝลกiลฅ zo 40 na 60 kPa, ak je projektant presvedฤenรฝ, ลพe existujรบ podmienky na nadmernรบ adsorpciu.

Na rรบry s viskรณzno-elastickรฝm sprรกvanรญm (polyetylรฉnovรฉ rรบry), ktorรฝch vodotesnosลฅ sa nemรดลพe poฤas tejto skรบลกky v primeranom ฤase overiลฅ, sa alternatรญvne musรญ overiลฅ osobitne. Alternatรญvna skรบลกobnรก metรณda je zaloลพenรก na skutoฤnosti, ลพe v rรกmci hlavnej tlakovej skรบลกky sa dostatoฤne nezohฤพadลˆuje charakteristickรฉ tesnenie. V tomto prรญpade sa โ€“ iba na kontrolu konลกtrukฤnej celistvosti โ€“ STP poฤas stanovenรฉho ฤasu obnovuje v pravidelnรฝch intervaloch a รบbytok tlaku musรญ vykazovaลฅ klesajรบcu tendenciu. Ak รบbytok prekroฤรญ stanovenรบ hodnotu alebo ak sa zistia chyby, systรฉm sa musรญ prezrieลฅ a podฤพa potreby opraviลฅ. Skรบลกka sa opakuje, aลพ kรฝm รบbytok nevyhovuje stanovenej hodnote.

Ak bolo potrubie na vykonanie tlakovรฝch skรบลกok rozdelenรฉ na dva alebo viacero รบsekov a vลกetky รบseky sa mali primerane odskรบลกaลฅ, musรญ sa celรฝ systรฉm (ak to stanovรญ projektant) zaลฅaลพiลฅ najmenej poฤas dvoch hodรญn prevรกdzkovรฝm tlakom. Vลกetky doplnkovรฉ sรบฤasti, ktorรฉ sa zaฤlenili do priฤพahlรฝch รบsekov po tlakovej skรบลกke, sa musia vizuรกlne prezrieลฅ kvรดli netesnostiam a zmenรกm polohy uloลพenia v horizontรกlnom a vertikรกlnom smere.

Tlakovรก skรบลกka pre potrubia s podtlakovรฝm reลพimom (nรกsosky) a skรบลกky po opravรกch a prepojeniach novรฝch potrubรญ na existujรบce potrubie sa vykonรกvajรบ v SR podฤพa STN 75 5911 a delia sa na:

  • รบsekovรบ โ€“ je to skรบลกka รบseku potrubia skรบลกobnรฝm pretlakom, ktorรก preukazuje odolnosลฅ proti vnรบtornรฉmu pretlaku a vodotesnosลฅ potrubia,
  • celkovรบ โ€“ skรบลกka sรบvislรฉho prevรกdzkovรฉho celku potrubia vytvorenรฉho spojenรญm potrubรญ, ktorรฉ uลพ boli jednotlivo vyskรบลกanรฉ tlakovรฝmi skรบลกkami.

รšsekovรก skรบลกka

Tรกto skรบลกka preukazuje, ลพe prepojenie รบsekov do sรบvislรฉho prevรกdzkovรฉho celku je kvalitnรฉ. Pred odovzdanรญm potrubia do prevรกdzky sa musรญ vykonaลฅ kontrola kvality a pripravenosti na budรบcu prevรกdzku z hฤพadiska jeho pevnosti a vodotesnosti. Potrubie sa skรบลกa pretlakom vody. Skรบลกka pretlakom vzduchom je povolenรก len na jeho predbeลพnรฉ vyskรบลกanie.

Dฤบลพka skรบลกanรฉho รบseku pri รบsekovej tlaยญkovej skรบลกke zรกvisรญ od miestnych a vรฝลกkovรฝch pomerov a skรบลกanรฉho potrubnรฉho materiรกlu. Pri priemeroch do DN 150 mm na rozvodnej sieti je maximรกlna dฤบลพka vรคฤลกinou 500 m a v ostatnรฝch prรญpadoch 1 000 m. Rozdiel hydrostatickรฝch pretlaยญkov vnรบtri potrubia medzi najvyลกลกรญm a najniลพลกรญm miestom skรบลกanรฉho รบseku nemรก byลฅ vรคฤลกรญ ako 0,2 MPa.

Poฤas prรญpravy a priebehu รบsekovej tlakovej skรบลกky musia byลฅ povrch potrubia a spoje viditeฤพnรฉ. Ak je zo statickรฝch dรดvodov potrebnรฝ ฤiastkovรฝ obsyp potruยญbia, spoje musia zostaลฅ voฤพnรฉ. Ak konยญลกtrukฤnรฝ nรกvrh blokov vyลพaduje zabetรณnovanie niektorรฝch spojov, musรญ sa spoj zabetรณnovaลฅ podฤพa nรกvrhu. Podzemnรบ alebo inรบ vodu treba z vรฝkopu odvรกdzaลฅ.

Zvyลกovanie pretlaku mรก byลฅ postupnรฉ a zodpovedajรบce materiรกlu potrubia. Na udrลพiavanie pretlaku v potrubรญ pred zaฤatรญm skรบลกky sa voda doฤerpรกva kaลพdรฉ dve hodiny aลพ dovtedy, kรฝm sa neukรกลพu len nepatrnรฉ zmeny.

รšsekovรก tlakovรก skรบลกka sa delรญ na:

  • kontrolu pevnosti a vodotesnosti, ktorรก sa vykonรกva tak, ลพe po zvรฝลกenรญ pretlaku na hodnotu skรบลกobnรฉho pretlaku sa ฤerpanie preruลกรญ na 15 minรบt a za tento ฤas sa kontroluje pokles pretlaku,
  • prehliadku, pri ktorej sa zvรฝลกi pretlak na hodnotu skรบลกobnรฉho pretlaku, ktorรฝ sa udrลพiava poฤas trvania prehliadky skรบลกanรฉho รบseku, v trvanรญ minimรกlne 30 minรบt,
  • skรบลกku pevnosti a vodotesnosti, keฤ sa pretlak upravรญ na predpรญsanรบ hodnotu skรบลกobnรฉho pretlaku, ฤerpanie sa preruลกรญ na 15 minรบt a kontroluje sa pokles pretlaku za tento ฤas. Toto meranie je rozhodujรบce na vyhodnotenie tlakovej skรบลกky.

Potrubie z hฤพadiska pevnosti a vodotesnosti vyhovuje skรบลกke, ak pokles skรบลกobnรฉho pretlaku za poslednรฝch 15 minรบt nie je vรคฤลกรญ ako 0,02 MPa. Poฤas skรบลกky nesmie byลฅ zistenรฝ viditeฤพnรฝ รบnik vody.

Celkovรก tlakovรก skรบลกka

Poฤas prรญpravy a priebehu celkovej tlakovej skรบลกky musรญ byลฅ potrubie stabilizovane zasypanรฉ okrem vลกetkรฝch prepojenรญ a zariadenรญ, ktorรฉ neboli skรบลกanรฉ รบsekovou tlakovou skรบลกkou. Tie musia byลฅ viditeฤพnรฉ, nezasypanรฉ a skontrolovateฤพnรฉ. Podzemnรก voda sa musรญ z vรฝkopu odvรกdzaลฅ. Poฤas prรญpravy na celkovรบ tlakovรบ skรบลกku sa musia namontovaลฅ vลกetky uzรกvery, hydranty, vzduลกnรญky, kalozvody a inรฉ armatรบry, tvarovky spรกjajรบce potrubia a zabezpeฤenie proti vyboฤeniu. Potrubie a armatรบry musia byลฅ odvzduลกnenรฉ, vลกetky uzรกvery okrem koncovรฝch otvorenรฉ.

Trvanie celkovej tlakovej skรบลกky je 8 hodรญn. V prevรกdzkovom celku sa zvรฝลกi pretlak na hodnotu najvyลกลกieho dovolenรฉho pretlaku a kontroluje sa jeho pokles. Potrubie z hฤพadiska pevnosti a vodotesnosti vyhovuje skรบลกke, ak po 8 hodinรกch nepoklesne pretlak pod hodnotu 0,9 ppmax. V najvyลกลกom mieste potrubia musรญ byลฅ pretlak aspoลˆ 0,2 MPa. Pri celkovej tlakovej skรบลกke oceฤพovรฉho zvรกranรฉho potrubia s veฤพkou dฤบลพkou mรดลพe byลฅ dฤบลพka skรบลกanรฉho รบseku maximรกlne 5 000 m.

Vodovodnรฝ privรกdzaฤ skรบลกanรฝ po รบsekoch sa musรญ vyskรบลกaลฅ ako celok. Tรกto skรบลกka sa nazรฝva kontrolnou alebo prevรกdzkovou skรบลกkou. Skรบลกka sa robรญ skรบลกobnรฝm tlakom, ktorรฝ sa rovnรก pracovnรฉmu tlaku, a trvรก 12 hodรญn.

Vodovodnรฉ potrubia sa majรบ pri tlakovej skรบลกke po prvรฝkrรกt vydezinfikovaลฅ chlรณrom v koncentrรกcii minimรกlne 50 mg Cl/l vody. Podฤพa stupลˆa zneฤistenia sa mรดลพe objem chlรณru zvรฝลกiลฅ aลพ na mnoลพstvo 150 mg/l vody. Vyhovujรบca tlakovรก skรบลกka je zรกkladom uvedenia do prevรกdzky vybudovanรฝch vodovodnรฝch potrubรญ, ktorรฉ zabezpeฤujรบ dodรกvku kvalitnej pitnej vody.



Text: doc. Ing. Michal Boลพรญk, PhD., doc. Ing. Jarmila Boลพรญkovรก, PhD.
Katedra technolรณgie stavieb a Katedra zdravotnรฉho a environmentรกlneho inลพinierstva, Stavebnรก fakulta STU v Bratislave

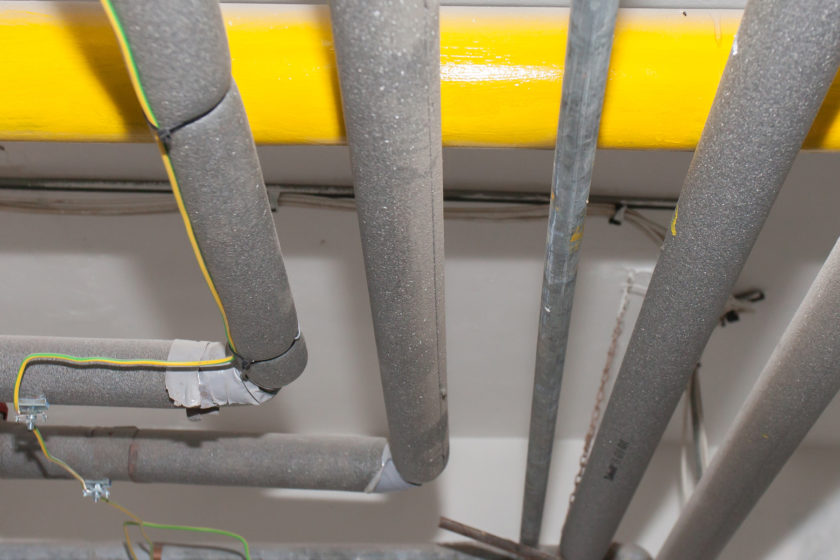

Ilustraฤnรฉ foto: Miro Pochyba
