Technické opatrenia na zabezpečenie teploty studenej pitnej vody

Vodné prostredie je prirodzené miesto výskytu mikroorganizmov, z ktorých tvoria baktérie najpočetnejšiu skupinu. Výskyt baktérií vo vode je najčastejším problémom studní. Baktérie však môžeme nájsť aj v pitnej vode.

Jednou zo základných požiadaviek na kvalitu pitnej vody je jej teplota. Optimálna teplota studenej pitnej vody je 10 až 15 °C. So zvyšovaním teploty sa mení chuť pitnej vody a takisto jej osviežujúci účinok, čo sa často vyskytuje v distribučných systémoch pitnej vody predovšetkým v letnom období. Ďalšie riziko prehrievania vody v potrubí predstavuje výskyt a rozmnožovanie baktérie Legionella, ktorej vyhovuje na kolonizáciu prostredie s teplotou od 25 do 50 °C. Podľa vyhlášky MDVRR SR č. 364/2012 Z. z. a požiadavky STN EN 806-2 nesmie byť po otvorení výtokovej armatúry studenej pitnej vody po 30 s jej teplota vyššia ako 25 °C [1, 2].

Aby sa zabránilo kolonizácii Legionelly, teplota vody musí byť v takom rozsahu, v ktorom sa baktéria nebude vôbec rozmnožovať, t. j. teplota vody musí byť nižšia ako 25 °C. V zdravotníckych zariadeniach by sa teplota studenej pitnej vody mala dodržiavať ešte dôslednejšie, nemala by byť vyššia ako 20 °C. Ďalšie odporúčania, ktoré sa týkajú vonkajších vplyvov na teplotu vody, uvádza TNI CEN/TR 16355: Preventívne opatrenia proti rozmnožovaniu baktérie Legionella vo vodovodných potrubiach na pitnú vodu vnútri budov [3].

Požiadavky na tepelnú izoláciu potrubia studenej vody

Pri bežných distribučných systémoch vodovodu v budove sa najčastejšie vedú potrubia studenej pitnej vody, teplej vody a cirkulácie spoločne – či už na spoločných závesoch pod stropom, alebo nad podhľadmi, v stenách, priečkach, predstenových konštrukciách, alebo v podlahe. Často sa podceňuje dodržiavanie základnej požiadavky proti prehrievaniu studenej pitnej vody, a to dostatočná kvalita a hrúbka tepelnej izolácie. Odporúčané hrúbky tepelnej izolácie potrubí studenej pitnej vody sú uvedené v tab. 1 a 2.

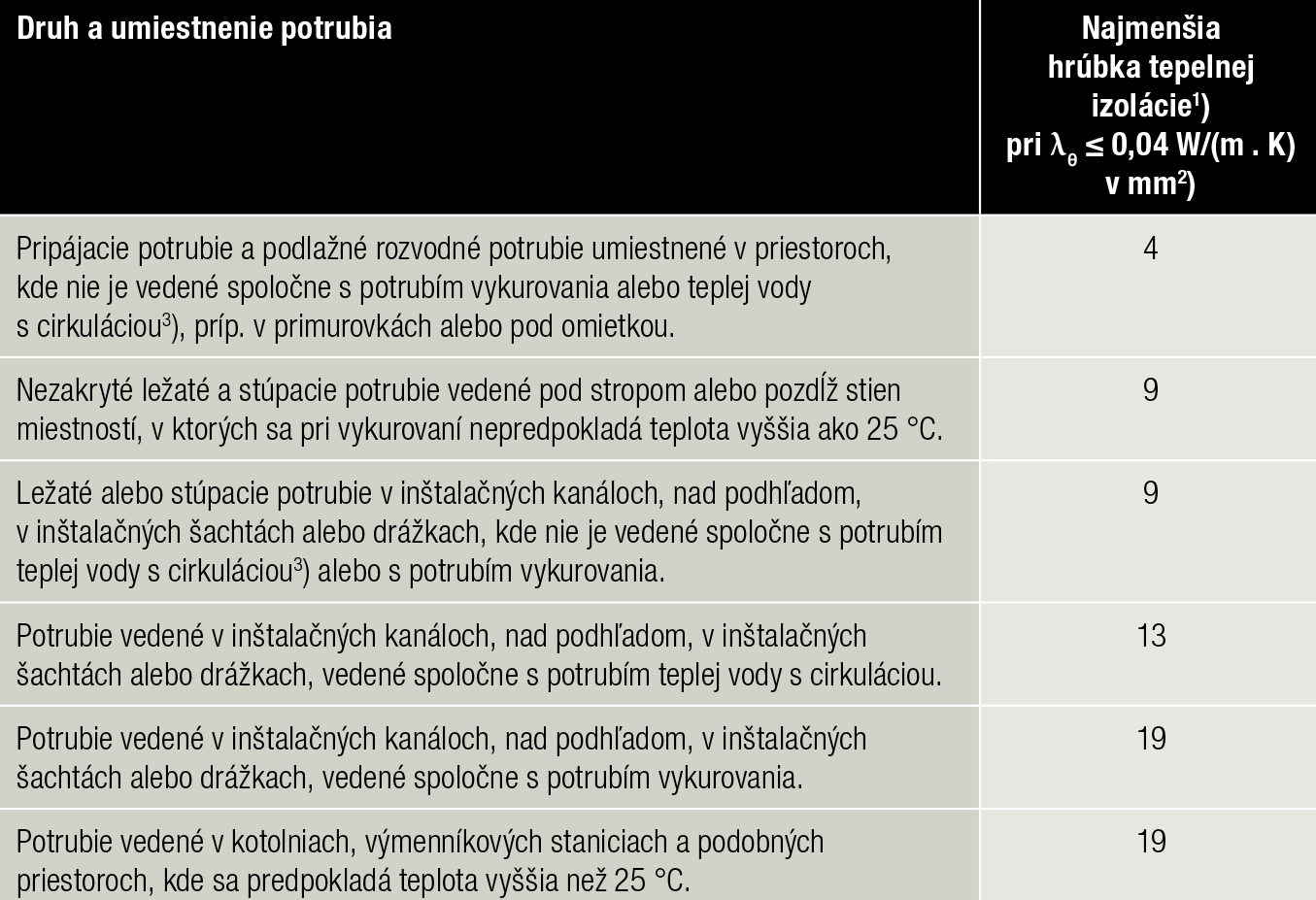

Tab. 1 Najmenšia hrúbka tepelnej izolácie pri potrubiach studenej vody [4]

1) V miestach križovania iných potrubí alebo v miestach prechodu potrubia stavebnými konštrukciami sa môže hrúbka tepelnej izolácie zmenšiť až na 4 mm.
2) λθ je súčiniteľ tepelnej vodivosti materiálu tepelnej izolácie, ide o návrhovú (výpočtovú) hodnotu. Pri
λθ > 0,04 W/(m . K) musí byť hrúbka tepelnej izolácie väčšia, než je uvedené v tab. 1.
3) Potrubie teplej vody bez cirkulácie sa nepovažuje za zdroj tepla, ktorý by mohol spôsobiť ohrev vody v potrubí studenej vody vedenom v spoločných priestoroch s potrubím teplej vody.

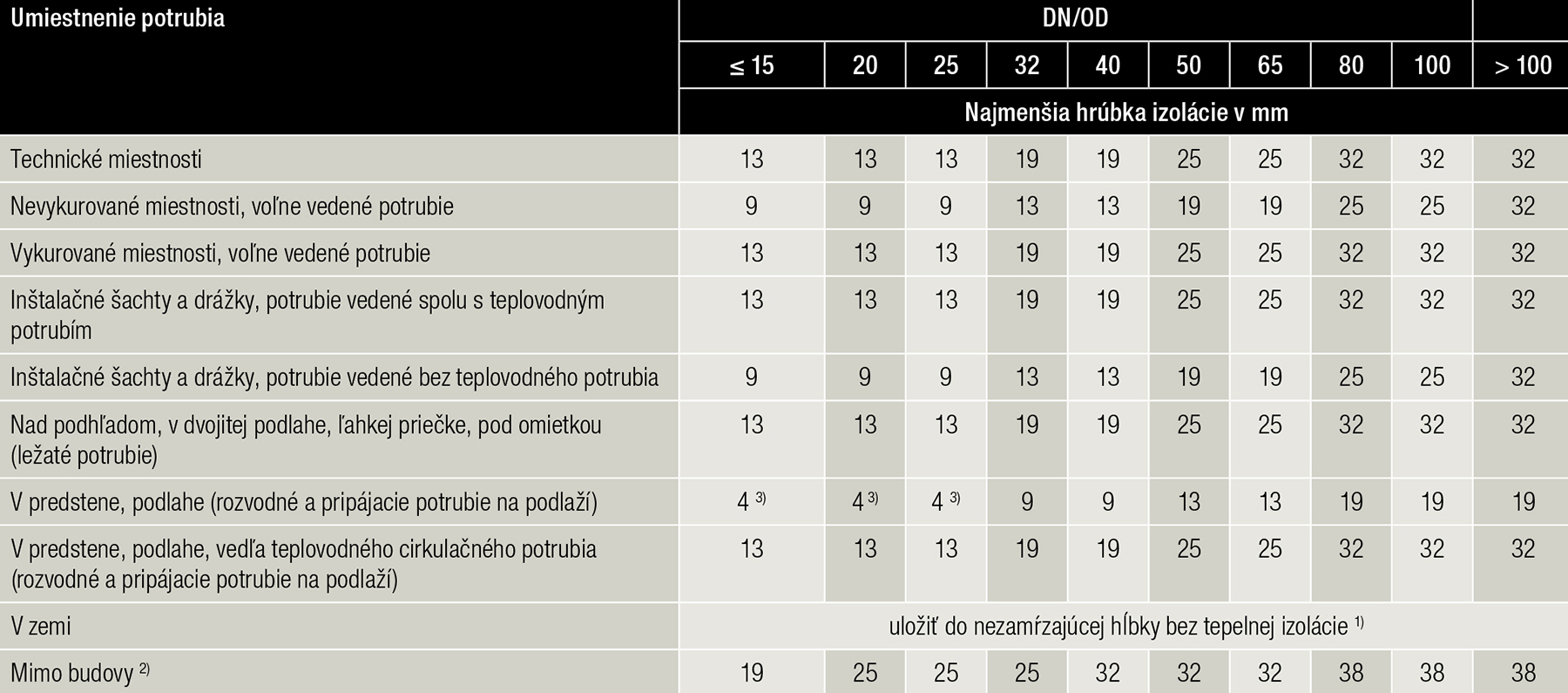

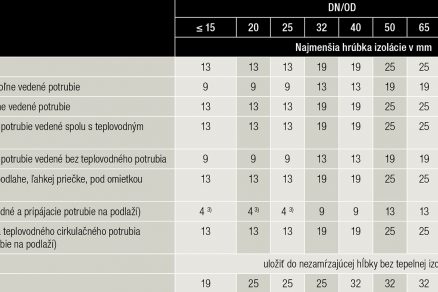

Tab. 2 Najmenšia hrúbka tepelnej izolácie pri potrubiach studenej vody (λ_iz = 0,036 W/(m . K) pri strednej teplote 0 °C a h_se = 9 W/(m² . K)) pri rôznych dimenziách potrubia [5]

1) Potrubie sa musí chrániť pred zamrznutím vhodnými opatreniami.
2) Potrubie sa musí zabezpečiť pred zamrznutím aj ďalšími opatreniami.
3) Potrebná izolácia potrubia systémom rúrka v rúrke.

Odporúčané vzdialenosti medzi potrubiami pitnej a teplej vody [3]

Potrubia studenej pitnej vody by sa nemali inštalovať v podlahe s podlahovým vykurovaním alebo v stene so stenovým vykurovaním. Potrubie pitnej vody by sa nemalo montovať ani v stenách, ktoré sú na oboch stranách vystavené vysokej teplote vzduchu. Ak sa potrubia pitnej vody v stenách vedú rovnobežne s teplovodnými rúrkami (vykurovanie alebo rozvody teplej vody s cirkuláciou), malo by byť potrubie pitnej vody mimo vplyvu akéhokoľvek tepelného zdroja. Minimálna vzdialenosť medzi rúrkami studenej pitnej vody a teplej vody by mala byť 125 mm v stene s omietkou a minimálne 200 mm v betónovej stene (obr. 1).

Obr. 1 Minimálna vzdialenosť medzi rovnobežne vedeným potrubím pitnej vody a rúrkami teplej vody v stenách A – minimálna vzdialenosť pri stene s omietkou 125 mm, pri betónovej stene 200 mm, 1 – potrubie studenej vody, 2 – teplovodné potrubie, 3 – stena [3]

Podobne pri súbežnom uložení v podlahe je minimálna vzdialenosť rúrok 125 mm v podlahe s dlažbou a 200 mm v betónovej podlahe (obr. 2). Pri teplote vody v potrubí 80 °C a nižšej sa majú dodržiavať odporúčané vzdialenosti podľa tab. 3. Pri inštalácii potrubia pitnej vody v podlahe s podlahovým vykurovaním podľa obr. 3 pri teplote teplej vody 50 °C a nižšej sa majú brať do úvahy odporúčania uvedené v tab. 4.

Obr. 2 Minimálna vzdialenosť medzi rovnobežne vedeným potrubím pitnej vody a teplej vody v podlahe B – minimálna vzdialenosť pri podlahe s obkladom 125 mm, pri betónovej podlahe 200 mm,1 – potrubie studenej vody, 2 – teplovodné potrubie, 3 – podlaha [3]

Medzi rúrkami pitnej vody a podlahovým alebo stenovým vykurovaním je potrebná tepelná izolácia s minimálnou požadovanou hrúbkou 20 mm. Rovnaké odporúčanie možno použiť aj pri potrubiach pitnej vody v prípade stenového vykurovania. Ak je však stenové vykurovanie použité aj na druhej strane tejto steny, nemalo by sa potrubie pitnej vody medzi tieto vykurovacie systémy inštalovať vôbec.

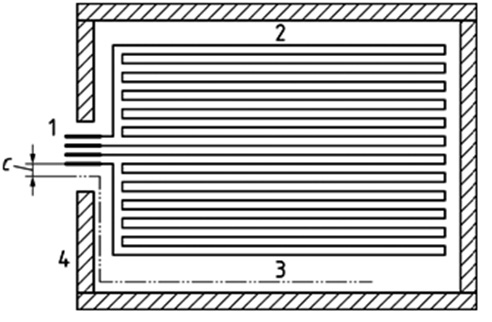

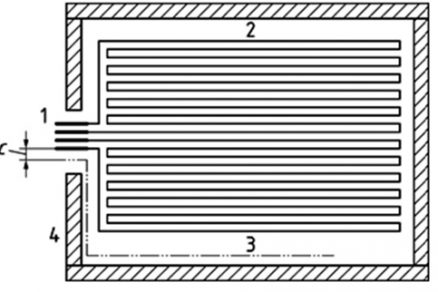

Obr. 3 Potrubie pitnej vody v prípade podlahového alebo stenového vykurovania  C – minimálna vzdialenosť, 1 – tepelná izolácia potrubí, 2 – podlahové alebo stenové vykurovanie, 3 – potrubie s pitnou vodou, 4 – stena [3]

Ďalšie odporúčania sú tieto:

• Žiadne potrubie pitnej vody by nemalo križovať teplovodné potrubie vykurovania alebo rozvod teplej vody s cirkuláciou. Ak je to nevyhnutné, majú sa obe potrubia samostatne tepelne izolovať.
• Ak je potrubie pitnej vody v podlahe umiestnené rovnobežne s teplovodnou rúrkou (vykurovanie alebo rozvod teplej vody s cirkuláciou), mali by byť všetky rúrky tepelne izolované a minimálna vzdialenosť C potrubia pitnej vody od najbližšieho teplovodného potrubia musí byť v súlade s tab. 4.
• Je potrebné vyhnúť sa umiestneniu potrubia s pitnou vodou za vykurovacie teleso.

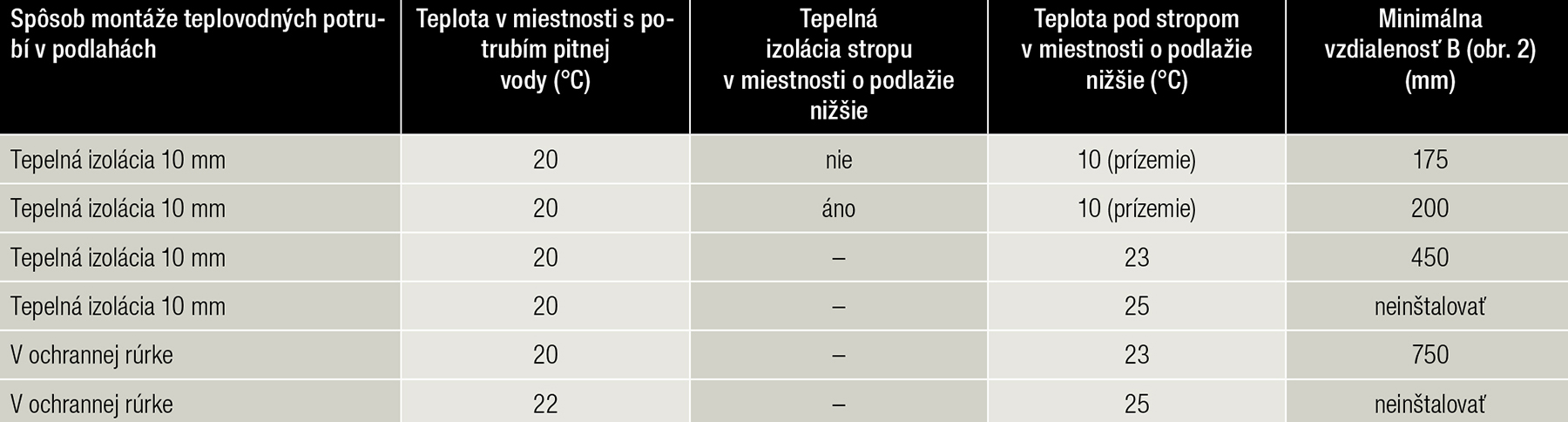

Tab. 3 Odporúčané minimálne vzdialenosti medzi potrubím pitnej vody v podlahe s teplovodnými rúrkami [3]

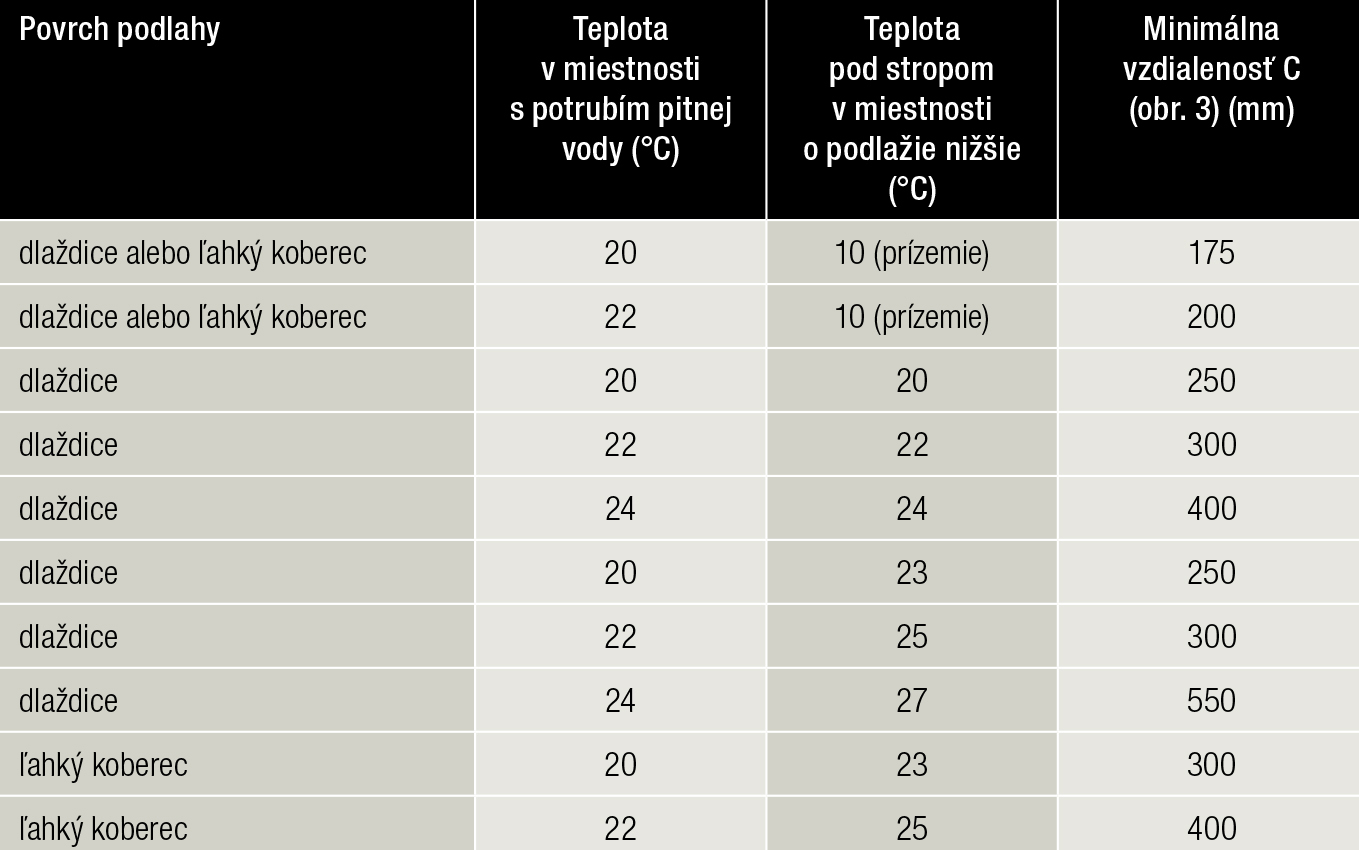

Tab. 4 Odporúčané minimálne vzdialenosti medzi potrubím pitnej vody v podlahách s podlahovým vykurovaním [3]

Potrubie pitnej vody umiestnené nad podhľadom alebo v inštalačnej šachte. V prípade, že je potrubie pitnej vody umiestnené nad podhľadom, môže byť teplota v priestore okolo rúrky vyššia ako teplota v miestnosti. Také potrubie by malo byť umiestnené tesne nad podhľad, pretože tam je v celom priestore podhľadu najnižšia teplota (obr. 4). Tieto rúrky by sa mali dôkladne tepelne izolovať [3].

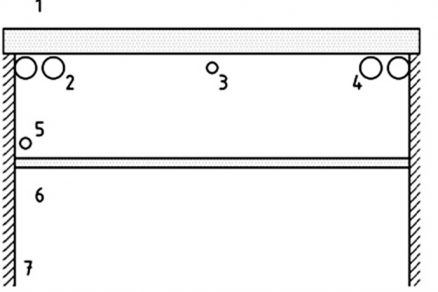

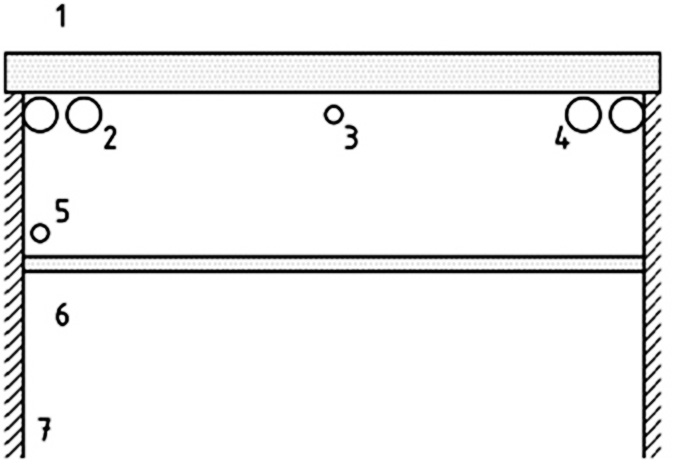

Obr. 4 Potrubie pitnej vody umiestnené v podhľade 1 – betónová podlaha, 2 – potrubia ústredného vykurovania, 3 – nevhodné miesto na potrubie pitnej vody, 4 – teplovodné potrubia, 5 – potrubie pitnej vody, 6 – podhľad, 7 – stena [3]

Ak je potrubie pitnej vody umiestnené v inštalačnej šachte, môže tu byť vzhľadom na ostatné potrubia, vzduchovod a pod. teplota vyššia ako v okolitých priestoroch. Tomu sa dá zabrániť, ak sú teplovodné potrubia, vzduchovody a pod. tepelne izolované a/alebo potrubia pitnej vody môžu byť vedené mimo tejto šachty alebo môžu byť umiestnené v inej, oddelenej „studenej“ šachte podľa obr. 5.

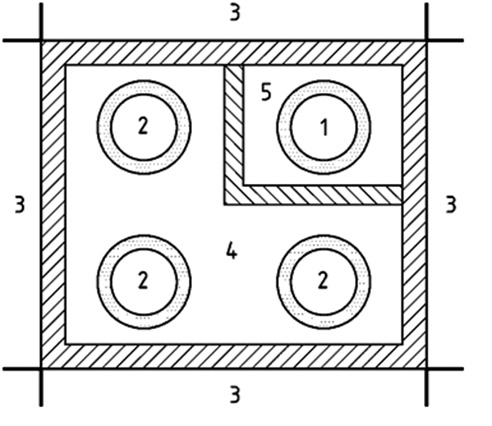

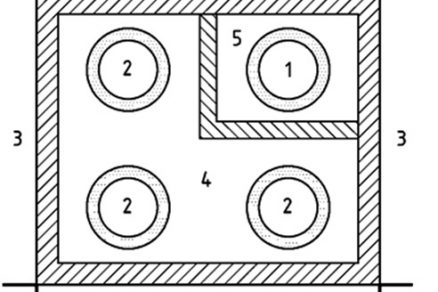

Obr. 5 Potrubia pitnej vody v inštalačnej šachte  1 – potrubie pitnej vody, 2 – teplovodné potrubie, 3 – miestnosť, 4 – inštalačná šachta, 5 – oddelená „studená“ šachta [3]

Zhrnutie na záver

Potrubie studenej pitnej vody sa musí chrániť proti vonkajším vplyvom na teplotu vody. Ležaté, stúpacie a pripájacie potrubia sa musia dôkladne izolovať nielen proti kondenzácii na vonkajšom povrchu, ale aj proti prehrievaniu studenej vody. Tepelná izolácia sa nemusí použiť jedine pri pripájacích potrubiach na podlaží, vedených v korugovaných chráničkách (tzv. systém rúrka v rúrke), napr. v podlahe alebo v predstene.

Pri vedení potrubí v neprielezných inštalačných kanáloch alebo drážkach sa nesmie potrubie pitnej vody viesť spoločne s potrubím vykurovania, horúcovodom alebo parovodom. Pri potrubí nepitnej vody sa musí použitie tepelnej izolácie posúdiť podľa účelu použitia vody. Pri trasovaní potrubí pitnej vody a ich vzdialenosti od teplovodných potrubí, ktoré sú vedené v stenách, priečkach, nad podhľadmi alebo v inštalačných šachtách, sa odporúča navrhovať umiestnenie podľa TNI/TR 16355.

Článok vznikol s podporou grantových projektov
Ministerstva školstva, vedy, výskumu a športu SR VEGA 1/0807/17 a VEGA 1/0847/18.

Text + Foto | doc. Ing. Jana Peráčková, PhD., Katedra TZB SvF STU v Bratislave

Ilustračné perexové foto: isifa/Shutterstock

Recenzovala | prof. Ing. Zuzana Vranayová, PhD.
