Akรก je presnosลฅ vypoฤรญtanรฝch U-hodnรดt?

Partneri sekcie:

Merania U-hodnรดt stavebnรฝch konลกtrukciรญ preukรกzali vรฝznamnรฉ ยญodchรฝlky skutoฤnรฝch U-hodnรดt od รบdajov v tepelno-technickรฝch ยญposudkoch. Sรบฤiniteฤพ prechodu tepla konลกtrukciou U je snรกฤ najdรดleลพitejลกรญm parametrom pri vรฝpoฤte potreby tepla na vykurovanie a chladenie. Od sprรกvnosti jeho urฤenia zรกvisรญ aj sprรกvnosลฅ nรกvrhu vykurovacรญch a chladiacich systรฉmov, sprรกvnosลฅ projektovรฉho energetickรฉho hodnotenia a v neposlednom rade aj sprรกvnosลฅ hodnotenia energetickej hospodรกrnosti budov.

01
01a
03
04 detail
V1
v2
v3
v4

Spรดsob vรฝpoฤtu sรบฤiniteฤพa prechodu tepla konลกtrukciou, ako aj zรกvรคznรฉ hodnoty pri jednotlivรฝch druhoch konลกtrukciรญ urฤuje STNโ€ฏ73 0540-2:2012. Parametre stavebnรฝch materiรกlov, ktorรฉ sa pouลพรญvajรบ pri jeho vรฝpoฤte, urฤuje STN 73 0540-3:2012. Tepelnotechnickรฉ posudky a projektovรฉ energetickรฉ hodnotenia vychรกdzajรบ z projektovรฝch materiรกlovรฝch skladieb konลกtrukciรญ. Z dรดvodu verifikรกcie sprรกvnosti vรฝberu tepelnotechnickรฝch vlastnostรญ materiรกlov sa v nich oฤakรกva bliลพลกia identifikรกcia prostrednรญctvom parametrov, ako sรบ naprรญklad objemovรก hmotnosลฅ ฤi technickรก norma, podฤพa ktorej sa materiรกl vyrรกba alebo podฤพa ktorej sa certifikujรบ jeho vlastnosti.

Hodnotenie energetickej hospodรกrnosti budov mรก vychรกdzaลฅ z parametrov skutoฤne zabudovanรฝch materiรกlov. V procese vรฝstavby vลกak ฤasto dochรกdza z rozliฤnรฝch dรดvodov k zรกmenรกm materiรกlov, prรญpadne k zmenรกm hrรบbok vrstiev, priฤom  skutoฤnรฉ skladby konลกtrukciรญ sa potom mรดลพu vรฝznamne odliลกovaลฅ od materiรกlovรฝch skladieb v projekte. Odborne spรดsobilรก osoba, ktorรก vykonรกva hodnotenie energetickej hospodรกrnosti, by sa preto mala presvedฤiลฅ, akรฉ materiรกly a v akรฝch hrรบbkach boli skutoฤne zabudovanรฉ.

Pri urฤovanรญ sรบฤiniteฤพa prechodu tepla konลกtrukciou U pri existujรบcich obnovovanรฝch budovรกch, ktorรฉ boli uvedenรฉ do prevรกdzky pred viac neลพ 5 rokmi, nie je pri prรญpadnom urฤenรญ sรบฤiniteฤพa U jasnรฉ, akรฉ konkrรฉtne stavebnรฉ materiรกly boli zabudovanรฉ a akรฝm spรดsobom sa zmenili v priebehu pouลพรญvania budovy ich tepelnotechnickรฉ vlastnosti. Vhodnรฝm nรกstrojom na overenie U-hodnoty pri existujรบcich stavebnรฝch konลกtrukciรกch je tak meranie in-situ.

Metรณdy merania tepelnotechnickรฝch parametrov stavebnรฝch konลกtrukciรญ

Na stanovenie skutoฤnรฝch tepelnotechnickรฝch vlastnostรญ stavebnรฝch konลกtrukciรญ existujรบ dva zรกkladnรฉ typy metรณd:

  • a)    meranie vzorky stavebnej konลกtrukcie v klimatickรฝch komorรกch,
  • b)    meranie reรกlnej stavebnej konลกtrukcie in-situ (v reรกlnych podmienkach).

Podstatou oboch metรณd je vzลฅah zรกvislosti tepelnรฉho toku od vlastnosti konลกtrukcie a teplotnรฉho rozdielu definovanรฝ ako

q(jโ†’k) = L(jโ†’k) (ฮธj โ€“ ฮธk)

Za predpokladu lineรกrneho stacionรกrneho ลกรญrenia tepla je ploลกnรฝ tepelnรฝ tok medzi bodmi j a k v stavebnej konลกtrukcii priamo รบmernรฝ teplotnรฉmu rozdielu medzi tรฝmito bodmi a ploลกnej tepelnej vodivosti vrstvy medzi nimi. Navyลกe, pri lineรกrnom a stacionรกrnom tepelnom toku platรญ, ลพe vo vลกetkรฝch miestach konลกtrukcie je tepelnรฝ tok rovnakรฝ.

Pri prechode tepla  stavebnou konลกtrukciou medzi vnรบtornรฝm a vonkajลกรญm prostredรญm teda platรญ

q = U (ฮธi โ€“ ฮธe)

Sรบฤiniteฤพ prechodu tepla konลกtrukciou U tak nie je niฤ inรฉ ako reciproฤnรก hodnota sรบฤtu tepelnรฝch odporov vลกetkรฝch vrstiev, ktorรฉ oddeฤพujรบ vonkajลกie a vnรบtornรฉ prostredie. Teplo prechรกdza cez medznรบ vrstvu vzduchu pri prestupe tepla z vnรบtornรฉho prostredia do stavebnej konลกtrukcie, ฤalej cez jednotlivรฉ materiรกlovรฉ vrstvy samotnej stavebnej konลกtrukcie a na zรกver cez medznรบ vrstvu vzduchu pri prestupe tepla zo stavebnej konลกtrukcie do vonkajลกieho prostredia. Vyjadruje to vzorec

kde
Rj je tepelnรฝ odpor vrstvy j,
Rsi โ€“ tepelnรฝ odpor pri prestupe tepla na vnรบtornom povrchu stavebnej konลกtrukcie,
Rse โ€“ tepelnรฝ odpor pri prestupe tepla na vonkajลกom povrchu stavebnej konลกtrukcie,

priฤom sรบฤasne platรญ, ลพe

Na zistenie hodnoty ploลกnej tepelnej vodivosti, resp. sรบฤiniteฤพa prechodu tepla konลกtrukcie preto treba zmeraลฅ teploty a ploลกnรฝ tepelnรฝ tok.

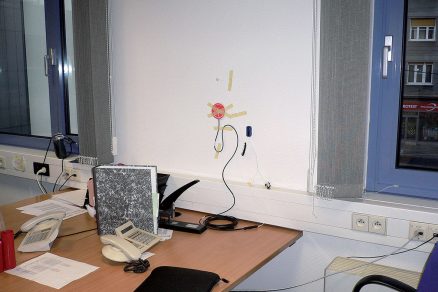

Obr. 1 Pouลพitý data-logger mal hmotnosลฅ pribliลพne 20 g  a dal sa kdekoฤพvek prichytiลฅ lepiacou gumou.

Obr. 1 Pouลพitý data-logger mal hmotnosลฅ pribliลพne 20 g  a dal sa kdekoฤพvek prichytiลฅ lepiacou gumou.

Obr. 1 Pouลพitรฝ data-logger mal hmotnosลฅ pribliลพne 20 g  a dal sa kdekoฤพvek prichytiลฅ lepiacou gumou.

Variabilita vstupnรฝch parametrov pri vรฝpoฤte U-hodnoty

Normovรฉ hodnoty fyzikรกlnych veliฤรญn stavebnรฝch materiรกlov, ktorรฉ sรบ vstupnรฝmi parametrami pri vรฝpoฤte U-hodnoty stavebnรฝch konลกtrukciรญ, sรบ urฤenรฉ v STN 73 0540-3. Pri urฤitej skupine materiรกlov sรบ sรบฤinitele tepelnej vodivosti ฮป urฤenรฉ v zรกvislosti od objemovej hmotnosti. V tab. 1 je znรกzornenรฝ rozptyl hodnรดt sรบฤiniteฤพa ฮป pri niektorรฝch skupinรกch materiรกlov.

Skupina materiรกlov ฮปvonk., min.
(W/(m . K))
ฮปvonk., max.
(W/(m . K))

(ฮปvonk., max. โ€“ ฮปvonk., min.)

/ ฮปvonk., min. (%)

ลฝelezobetรณny 1,430 1,740 21,7
Pรณrobetรณny na bรกze piesku (STN EN 774-1) 0,096 0,204 112,5
Expandovanรฝ polystyrรฉn (STN EN 13 163) 0,033 0,044 33,3
Sklenรก minerรกlna vlna (STN EN 13 162) 0,037 0,049 32,4
Murivo z CDm formรกt 240/b/113 0,690 0,790 14,5

Vzhฤพadom na to, ลพe z projektovej dokumentรกcie nie je vลพdy znรกme, akรฝ konkrรฉtny materiรกl sa mal pouลพiลฅ, a eลกte menej je znรกme, akรฝ konkrรฉtny materiรกl sa skutoฤne pouลพil, je vรฝpoฤet U-hodnoty stavebnรฝch konลกtrukciรญ existujรบcich budov zaลฅaลพenรฝ vรฝznamnou neistotou. Tรกto neistota sa potom prenรกลกa do vรฝpoฤtu potreby tepla na vykurovanie ako zรกkladnรฉho parametra na hodnotenie energetickej hospodรกrnosti budov. S poฤtom vrstiev stavebnej konลกtrukcie rozsah neistoty navyลกe eลกte narastรก. Treba si uvedomiลฅ aj to, ลพe naprรญklad pri administratรญvnych budovรกch je hornรก hranica energetickej triedy B pribliลพne na รบrovni 193โ€ฏ% spodnej hranice a hornรก hranica energetickej triedy C je na รบrovni asi 147 % spodnej hranice.

Neistota z urฤenia tepelnรฝch odporov jednotlivรฝch vrstiev konลกtrukcie, a teda aj U-hodnoty preto nemusรญ byลฅ pri hodnotenรญ energetickej hospodรกrnosti budovy zanedbateฤพnรก, najmรค keฤ sa projektant pohybuje na hornรฝch hraniciach energetickej triedy. Vplyvom neistoty v urฤenรญ U-hodnoty obalovรฝch konลกtrukciรญ sa ฤพahko mรดลพe staลฅ, ลพe skutoฤnรก potreba energie bude zodpovedaลฅ horลกej energetickej triede. Najmenej istรก je situรกcia, keฤ projektant navrhuje zateplenie existujรบcej obvodovej steny a  nemรก pritom istotu v jej materiรกlovej skladbe.

Jedinรฝm rieลกenรญm, ako tรบto neistotu eliminovaลฅ, je zmeraลฅ ploลกnรบ tepelnรบ vodivosลฅ stavebnej konลกtrukcie a vypoฤรญtaลฅ jej U-hodnotu pomocou normatรญvnych tepelnรฝch odporov pri prestupe tepla Rsi a Rse podฤพa STN 73 0540-3: 2012.

Meranie tepelnรฉho odporu R, resp.โ€ฏU-hodnoty konลกtrukcie in-situ

Meranie tepelnรฉho odporu konลกtrukcie R, resp. jej U-hodnoty upravuje medzinรกrodnรก norma ISO 9869-1 [4]. V zรกsade rozdeฤพuje metรณdy urฤenia tepelnรฉho odporu, resp. ploลกnej tepelnej vodivosti na metรณdu priemerovania a na dynamickรบ metรณdu.

Z hฤพadiska vyhodnotenia je jednoduchลกia metรณda priemerovania, ktorรก vychรกdza z faktu, ลพe celรฉ meranie prebehlo za kvรกzi stacionรกrneho stavu, a teda

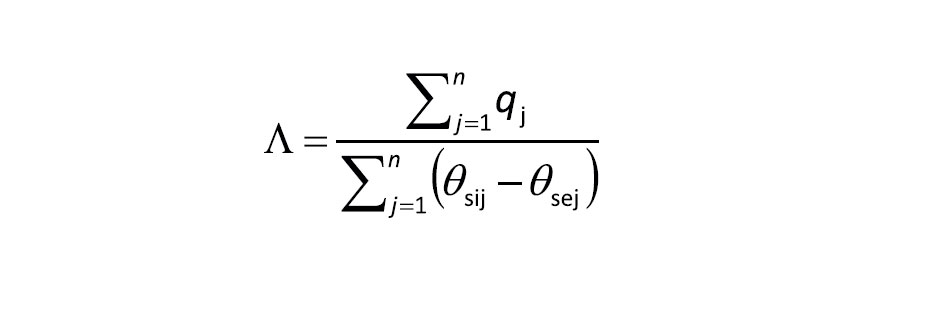

Obdobne platรญ aj pre tepelnรฝ odpor R vzลฅah

ลฝe meranie prebehlo za kvรกzi stacionรกrneho stavu, sa dรก vyhlรกsiลฅ, ak sรบ splnenรฉ tieto podmienky [4]:

  • meranie prebiehalo aspoลˆ 72 h,
  • hodnota meranรฉho parametra za celรฉ obdobie sa od hodnoty zistenej o 24 h skรดr neodliลกuje o viac neลพ ยฑ5 %,
  • hodnota meranรฉho parametra za prvรฉ 2/3 meranรฉho obdobia sa oproti hodnote za poslednรฉ 2/3 meranรฉho obdobia neodliลกuje o viac neลพ ยฑ5 %.

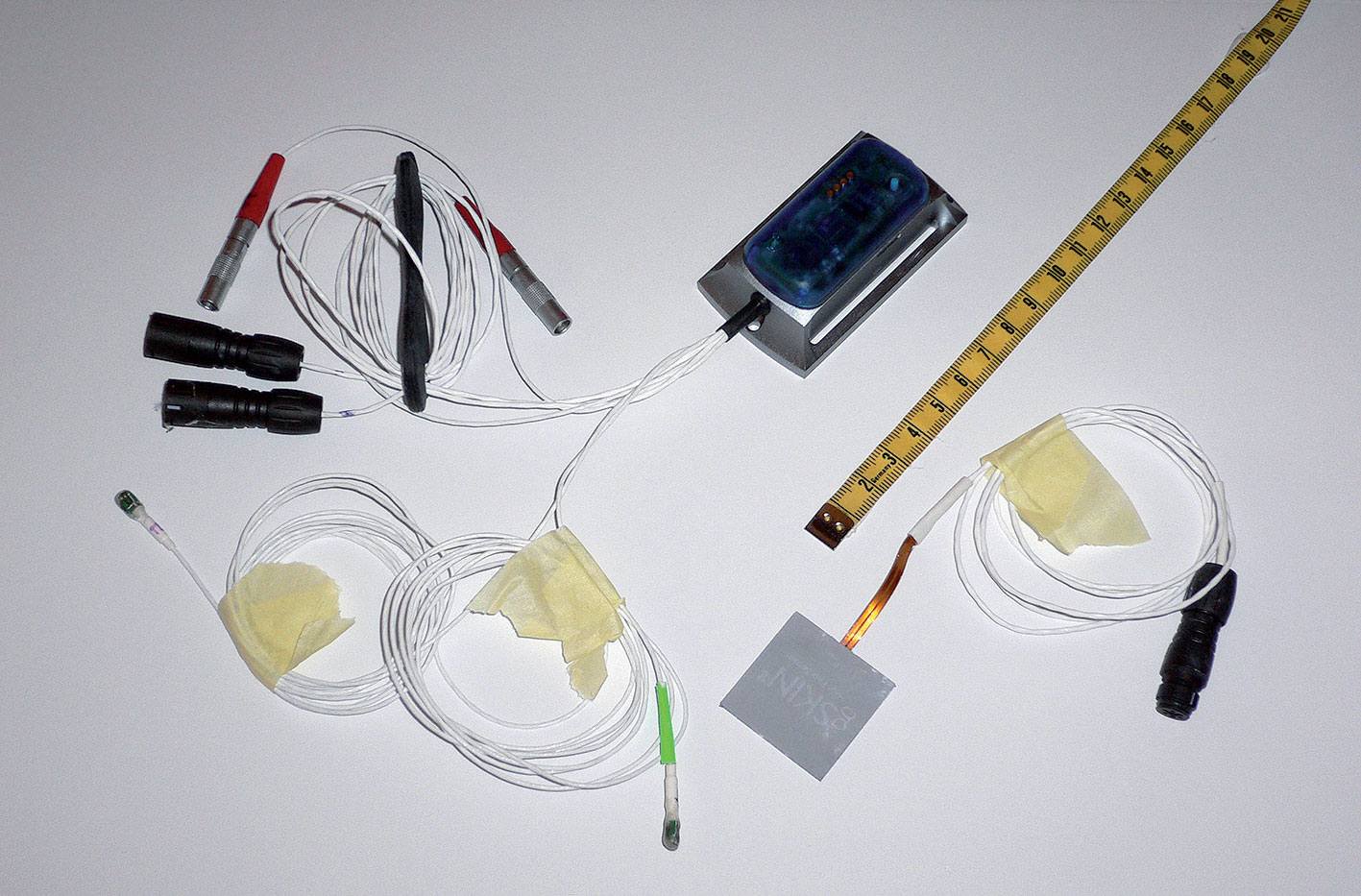

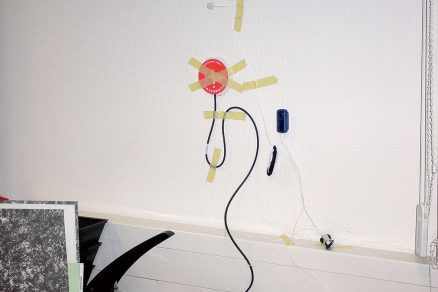

Obr. 2 Meracia zostava so snímaฤom tepelného toku s citlivosลฅou 17,2 μV/(W/m2) a data-loggerom s hmotnosลฅou 60 g

Obr. 2 Meracia zostava so snรญmaฤom tepelnรฉho toku s citlivosลฅou 17,2 ฮผV/(W/m2) a data-loggerom s hmotnosลฅou 60 g

Prรญstroje na meranie tepelnรฉho odporuโ€ฏR, resp. U-hodnoty konลกtrukcie in-situ

Na รบspeลกnรฉ meranie tepelnรฉho odporu R, resp. U-hodnoty stavebnรฝch konลกtrukciรญ sa dajรบ pouลพiลฅ dรกtovรฉ zรกznamnรญky (data-loggery) a snรญmaฤe teploty a tepelnรฉho toku. Pri ich vรฝbere sรบ dรดleลพitรฝmi parametrami citlivosลฅ data-loggera a samotnรฝch snรญmaฤov. Poลพiadavky na prรญstrojovรฉ vybavenie stanovuje norma [4], priฤom treba prihliadaลฅ na podmienky, v akรฝch sa budรบ merania vykonรกvaลฅ.
Normalizovanรฉ U-hodnoty podฤพa STN 73โ€ฏ0540-2:2012 sรบ od 1. 1. 2016 takรฉto:

  • obvodovรก stena: 0,22 W/(m2 . K),
  • strecha: 0,10 W/(m2 . K),
  • strop pod nevykurovanรฝm priestorom: 0,15 W/(m2 . K).

Tepelnรฉ toky prechรกdzajรบce cez uvedenรฉ konลกtrukcie pri teplotnom rozdiele medzi vonkajลกรญm a vnรบtornรฝm vzduchom 10 K sรบ potom takรฉto:

  • obvodovรก stena: 2,2 (W/m2),
  • strecha: 1,0 (W/m2),
  • strop pod nevykurovanรฝm priestorom: 1,5 (W/m2).

Ak budeme vychรกdzaลฅ z poลพiadavky na presnosลฅ merania 5 %, potom bude treba dosiahnuลฅ takรบto citlivosลฅ merania tepelnรฉho toku:

  • obvodovรก stena: 0,110 (W/m2),
  • strecha: 0,050 (W/m2),
  • strop pod nevykurovanรฝm priestorom: 0,075 (W/m2).

ฤŽalลกรญm dรดleลพitรฝm parametrom pri vรฝbere meracรญch prรญstrojov je ich veฤพkosลฅ a hmotnosลฅ tak, aby sa dali v podmienkach in-situ jednoducho a spoฤพahlivo inลกtalovaลฅ. Na trhu sรบ k dispozรญcii snรญmaฤe tepelnรฉho toku s citlivosลฅou nad 60 ฮผV/(W/m2). Pri citlivosti A/D prevodnรญka data-loggera 0,6 ฮผV to znamenรก, ลพe s takouto zostavou moลพno meraลฅ tepelnรฉ toky s citlivosลฅou 0,01 W/m2.

Pri poลพiadavke oฤakรกvanej presnosti merania 5โ€ฏ% to znamenรก, ลพe meranรฉ tepelnรฉ toky musia byลฅ aspoลˆ 0,2 W/m2, ฤo sa pri kvรกzi stacionรกrnom stave dosiahne pri konลกtrukcii obvodovej steny spฤบลˆajรบcej Ur1 pri teplotnom rozdiele aspoลˆ 0,91 K. S takouto zostavou sa dรก U-hodnota spoฤพahlivo meraลฅ aj v podmienkach prechodnรฉho obdobia. Meranie s takรฝmto prรญstrojom je na obr. 1.

Vรฝhodou je, ak mรก pouลพitรฝ data-logger nรญzku hmotnosลฅ. Na obr. 1 je data-logger s hmotnosลฅou pribliลพne 20 g, ktorรฝ sa dรก kamkoฤพvek prichytiลฅ lepiacou gumou. Navyลกe, nemรก ลพiadne tlaฤidlรก ani displej, takลพe nezvรกdza na manipulรกciu. Vฤaka veฤพkej pamรคti 2 GB a batรฉrii sa nรญm dรก meraลฅ aj niekoฤพko tรฝลพdลˆov s frekvenciou merania kaลพdรฝch 10 min. Je plne programovateฤพnรฝ cez USB-rozhranie. ฤŽalลกia meracia zostava so snรญmaฤom tepelnรฉho toku s citlivosลฅou 17,2 ฮผV/(W/m2) a data-loggerom s hmotnosลฅou 60 g je na obr. 2.

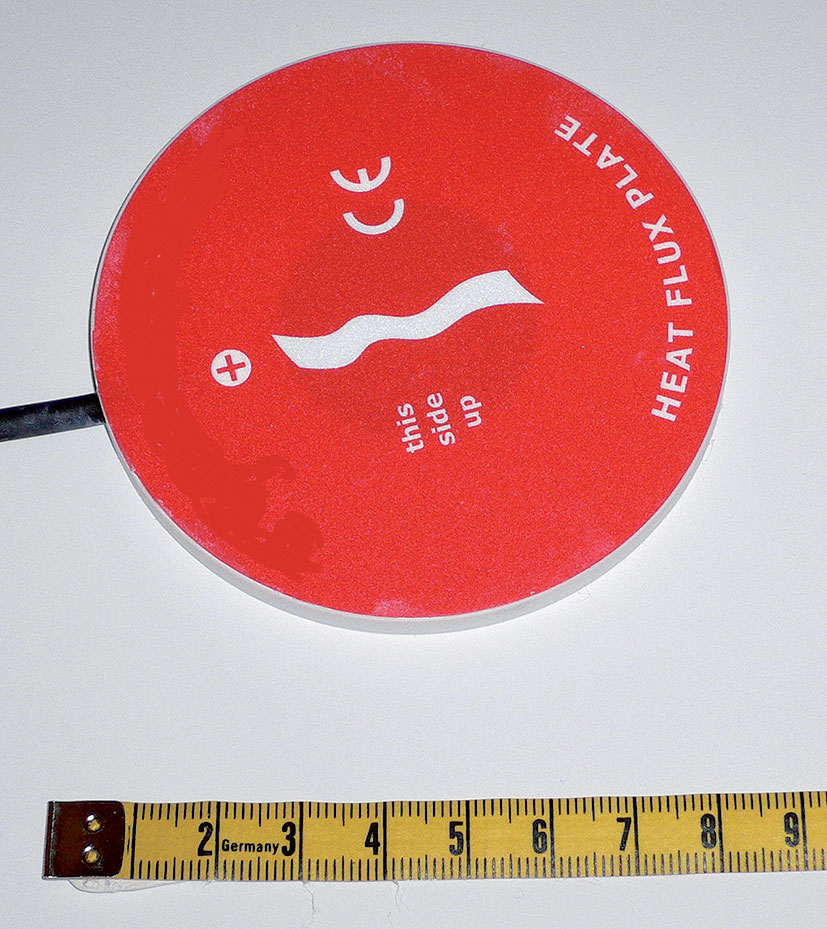

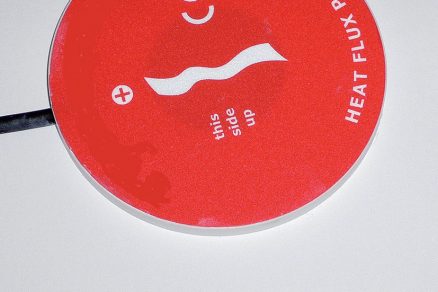

Obr. 3 Detail snímaฤa tepelného toku

Obr. 3 Detail snรญmaฤa tepelnรฉho toku

Nameranรฉ U-hodnoty

Merania U-hodnรดt stavebnรฝch konลกtrukciรญ vykonanรฉ od jesene 2015 ako sรบฤasลฅ energetickรฝch auditov budov preukรกzali vรฝznamnรฉ odchรฝlky skutoฤnรฝch U-hodnรดt od รบdajov v tepelnotechnickรฝch posudkoch. Iลกlo o merania v administratรญvnych, ลกkolskรฝch a priemyselnรฝch budovรกch. Rozdiely medzi hodnotami uvรกdzanรฝmi v tepelnotechnickรฝch posudkoch projektovej dokumentรกcie a nameranรฝmi hodnotami vyลกลกie neลพ 20 % sรบ beลพnรฉ. Doteraz najvรคฤลกรญ zistenรฝ rozdiel bol takmer 113 %. Na rozdiel od tepelnotechnickรฉho posudku bol v tomto extrรฉmnom prรญpade pouลพitรฝ v skutoฤnosti รบplne inรฝ murovacรญ materiรกl, neลพ bol uvedenรฝ v tepelnotechnickom posudku.

Objekt Uvรฝpoฤet
(W/(m2 . K))
Uin-situ
(W/(m2 . K))
Rozdiel (%)
Adm. budova 0,408 0,489 +19,85
Adm. budova 0,455 0,967 +112,53
Priem. hala 0,259 0,282 +8,89
Adm. budova 0,272 0,313 +15,07
Materskรก ลกkola 1,351 1,090 -0,19

Zรกver

Meranie skutoฤnej U-hodnoty stavebnรฝch konลกtrukciรญ in-situ ako nรกstroja kontroly kvality realizรกcie obalovรฝch konลกtrukciรญ, resp. v rรกmci zisลฅovania skutoฤnรฝch parametrov pรดvodnรฝch konลกtrukciรญ pred nรกvrhom zateplenia moลพno v sรบฤasnosti ฤพahko vykonaลฅ. Metodika je upravenรก medzinรกrodnou normou ISO 9869-1 [4] a na trhu sรบ dostupnรฉ prรญstroje, ktorรฝmi takรฉto merania moลพno realizovaลฅ.

Ako ukรกzali skรบsenosti z vykonanรฝch energetickรฝch auditov budov, poลพiadavka na takรฉto merania je opodstatnenรก. Skutoฤnรฉ U-hodnoty obalovรฝch konลกtrukciรญ sa beลพne odliลกujรบ od hodnรดt uvรกdzanรฝch v tepelnotechnickรฝch posudkoch, ktorรฉ sรบ sรบฤasลฅou projektovej dokumentรกcie, aj o viac neลพ 20โ€ฏ%. Potreba tepla vypoฤรญtanรก na zรกklade takรฝchto U-hodnรดt potom predstavuje neistotu, ktorรก mรดลพe znamenaลฅ, ลพe energetickรก trieda budovy je v skutoฤnosti horลกia neลพ energetickรก trieda deklarovanรก v projektovom energetickom hodnotenรญ, resp. v energetickom certifikรกte.

Foto: archรญv autora

Text: Ing. Ladislav Pirลกel, PhD.

Autor sa venuje energetickรฝm auditom a certifikรกcii trvalej udrลพateฤพnosti. Ako energetickรฝ audรญtor a BREEAM International Assessor sa zaoberรก poradenstvom v oblasti energetickej efektรญvnosti, efektรญvnosti prevรกdzky a trvalej udrลพateฤพnosti budov. Je zakladateฤพom spoloฤnosti alocons spol. s r. o., vรฝkonnรฝm riaditeฤพom Slovenskej rady pre zelenรฉ budovy (SKGBC) a ฤlenom jej predstavenstva.
