Akรฝ typ podlahovรฉho vykurovania zvoliลฅ?

Partneri sekcie:

Vzhฤพadom na to, ลพe primรกrne zdroje energie sรบ vyฤerpateฤพnรฉ, je nevyhnutnรฉ zaoberaลฅ sa ich efektรญvnym aย hospodรกrnym vyuลพรญvanรญm. Predmetom prรญspevku je energetickรก, ekonomickรก aย environmentรกlna analรฝza energetickรฝch systรฉmov teplovodnรฉho podlahovรฉho vykurovania aย vykurovania priamovรฝhrevnรฝmi odporovรฝmi kรกblami, ktorรก sa realizovala v konkrรฉtnom rodinnom dome.

obr2 big image
obr3 big image
aky typ podlahoveho vykurovania zvolit 6963 big image
Tepelnotechnickรฉ parametre
Pri rieลกenom rodinnom dome aย oblasti, vย ktorej sa nachรกdza, sa poฤรญtalo sย tรฝmito charakteristikami:

  • priemernรก teplota vonkajลกieho vzduchu ฮธm,e = 9,9 ยฐC,
  • vonkajลกia vรฝpoฤtovรก teplota ฮธe = โ€“11ยฐC,
  • poฤet vykurovacรญch dnรญ: 202,
  • projektovanรฝ tepelnรฝ prรญkon: 16 kW,
  • roฤnรก potreba tepla na vykurovanie: 30ย MWh
  • roฤnรก potreba tepla na prรญpravu teplej vody: 3,8 MWh,
  • roฤnรก potreba paliva: 3 022 m3.

Prรญprava teplej vody solรกrnym systรฉmom

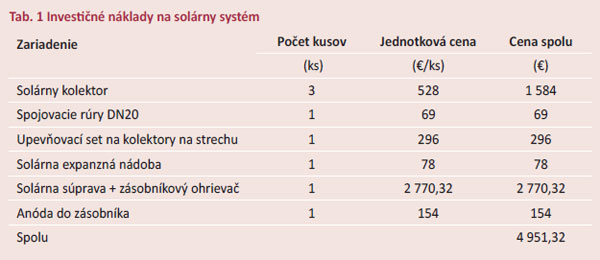

Investiฤnรฉ nรกklady na solรกrny systรฉm sรบ zobrazenรฉ vย tab. 1.

Typy podlahovรฉho vykurovania
Cieฤพom ฤlรกnku je porovnaลฅ teplovodnรฉ poยญdlahovรฉ vykurovanie aย vykurovanie priamo-vรฝhrevnรฝmi elektrickรฝmi odporovรฝmi kรกblami.

Ak sa vย skladbe podlahy interiรฉru nachรกdza vykurovacรญ register, ide oย nรญzkoteplotnรฉ podlahovรฉ vykurovanie. Vย sรบฤasnosti vykazuje aplikรกcia tohto druhu podlahovรฉho vykurovania vรฝraznรฝ rozmach najmรค vย rodinnรฝch domoch. Aplikรกcia vลกak zรกvisรญ od samotnรฉho objektu, ktorรฝ musรญ spฤบลˆaลฅ takรฉ tepelnotechnickรฉ parametre, aby bola priemernรก tepelnรก strata menลกia ako 20 W/m3. Je jednoznaฤnรฉ, ลพe minimรกlnu energetickรบ nรกroฤnosลฅ vyลพaduje samotnรฝ objekt aย aลพ nรกsledne prevรกdzkovรฝ reลพim sย moลพnosลฅou akumulรกcie tepla vย podlahe, kde je tepelnรก zotrvaฤnosลฅ pribliลพne 4 aลพ 8 hod. sย vysokรฝm stupลˆom samoregulรกcie. Aplikovanรญm teplovodnรฉho podlahovรฉho vykurovania sa zabezpeฤรญ takmer optimรกlny tepelnรฝ stav interiรฉrov sย takmer ideรกlnym vertikรกlnym aย horizontรกlnym teplotnรฝm gradientom.

Pri elektrickom podlahovom vykurovanรญ sa elektrickรก energia premieลˆa na teplo vย jednej kompaktnej jednotke priamo vo vykurovanej miestnosti, preto tento typ podlahovรฉho vykurovania patrรญ medzi lokรกlne vykurovacie systรฉmy. รšฤinnosลฅ premeny elektrickej energie je takmer 100 %. Vykurovanie je ekologickรฉ, uskutoฤลˆuje sa vย mieste spotreby, priฤom sa vย danej lokalite nezneฤisลฅuje ovzduลกie. Nevyลพadujรบ sa komรญn, sklad paliva ani priestory na kotolลˆu ฤi kotol. Rozvod elektrickej energie je vย porovnanรญ sย inรฝmi teplonosnรฝmi lรกtkami podstatne jednoduchลกรญ aย lacnejลกรญ, vyลพaduje sย menลกie zรกsahy do stavebnรฝch konลกtrukciรญ aย mรก menลกie nรกroky na priestor. ฤŽalลกou vรฝhodou je jednoduchรฉ riadenie vรฝkonu vykurovacieho systรฉmu preruลกovanรญm prรญvodu elektrickej energie priestorovรฝmi termostatmi alebo priestorovรฝmi termostatmi sย moลพnosลฅou tรฝลพdennรฉho ฤi mesaฤnรฉho programovania. Na jednej strane je tento systรฉm vฤaka uvedenรฝm prednostiam veฤพmi atraktรญvny, na druhej strane sa celkovรฝ komfort premieta do vyลกลกรญch nรกkladov na prevรกdzku [1].

Energetickรก analรฝza
Na zistenie prevรกdzkovรฝch nรกkladov treba vypoฤรญtaลฅ potrebu energie pri oboch alternatรญvach vykurovacej sรบstavy. Metodika vรฝpoฤtu je podฤพa denno-stupลˆovej metรณdy [2].

Qr,vyk = 24โ€‰.โ€‰3600โ€‰.โ€‰ฮตโ€‰.โ€‰Qmax,(elek).โ€‰(ฮธi โ€“ ฮธpr)โ€‰/โ€‰(ฮธi โ€“ ฮธe) .โ€‰d
ย ย ย  (J/rok)ย  (1)

kdeย ย ย  ฮตย ย ย  jeย ย ย  opravnรฝ sรบฤiniteฤพ sรบฤasnosti (0,765) (โ€“),
ย ย ย  Qmaxย ย ย  โ€“ย ย ย  maximรกlny projektovanรฝ tepelnรฝ prรญkon (budovy) (W),
ย ย ย  ฮธiย ย ย  โ€“ย ย ย  poลพadovanรก vรฝpoฤtovรก vnรบtornรก teplota (ยฐC),
ย ย ย  ฮธprย ย ย  โ€“ย ย ย  priemernรก teplota, teplota vonkajลกieho vzduchu vo vykurovacom obdobรญ (ยฐC),
ย ย ย  ฮธeย ย ย  โ€“ย ย ย  vรฝpoฤtovรก (najniลพลกia) teplota vonkajลกieho vzduchu (ยฐC),
ย ย ย  dย ย ย  โ€“ย ย ย  dฤบลพka vykurovacieho obdobia (dni).
ย
Potreba tepla na vykurovanie pri nรญzkoteplotnom podlahovom vykurovanรญ
Qr,vykย  = 24 . 3 600 . 0,765 . 15 800 . (20 โ€“ 4,3)/(20 โ€“ (โ€“11)) . 202 = 106 836 977 400 J/rok
Qr,vyk = 106 837 MJ/r = 29 677 kWh/r = 30ย MWh/rok

Po dosadenรญ prรญsluลกnรฝch hodnรดt do vzorca predstavuje potreba tepla na vykurovanie hodnotu 30 MWh/rok.

Potreba paliva na nรญzkoteplotnรฉ podlahovรฉ vykurovanie
Metodika vรฝpoฤtu sa zvolila vย sรบlade sย STN EN 832-3 [2].

Bvyk = Evyk . 1000/H . ฮทcย  (m3/rok)ย ย ย  (2)

kdeย ย ย  Evykย ย ย  jeย ย ย  roฤnรก spotreba na vykurovanie (GJ/rok),
ย ย ย  Hย ย ย  โ€“ย ย ย  vรฝhrevnosลฅ paliva (zemnรฝ plyn) (MJ/m3),
ย ย ย  ฮทcย ย ย  โ€“ย ย ย  รบฤinnosลฅ kotla (โ€“).

Bvyk = 106,8 . 1000/35 . 1,01 = 3 022 m3/rok
Potreba tepla na vykurovanie priamovรฝhrevnรฝmi elektrickรฝmi odporovรฝmi kรกblami
ฮต โ€“ opravnรฝ sรบฤiniteฤพ sรบฤasnosti (0,4) (โ€“),
Qelek โ€“ vรฝkon elektrickรฝch odporovรฝch kรกblov (kW),

Qr,vyk = 24 . 3600 . 0,4. 15 800 . (20 โ€“ 4,3)/31 . 202 = 55 862 471 850 J/rok
Qr,vyk = 55 862,5 MJ/rok = 15 517,36 kWh/rok = 15,52 MWh/rok

Dฤบลพka vykurovania pri priamovรฝhrevnom podlahovom elektrickom vykurovanรญ je 4 aลพ 6 hod. [2].

Konลกtrukฤnรฉ typy podlahovรฉho vykurovania
Nรญzkoteplotnรฉ podlahovรฉ vykurovanie

  • tarifa na plyn D3: 1 kWh = 0,0461 โ‚ฌ + fixnรก sadzba 7,75 โ‚ฌ/mes.
  • klasickรก tarifa DD2: 1 kWh = 0,1379472 โ‚ฌ
  • treba robiลฅ revรญziu kotla aย ฤistiลฅ komรญn
  • vyลพadujรบ sa expanznรก nรกdoba, poistnรฝ ventil, komรญn, kotol, rozdeฤพovaฤe, zberaฤe, armatรบry, plynovรก prรญpojka
  • vykurovacรญ systรฉm dlhลกie nabieha
  • je nevyhnutnรฉ vyregulovaลฅ systรฉm
  • vyลพadujรบ sa vyลกลกie investiฤnรฉ nรกklady
  • vย mieste spotreby sa zneฤisลฅuje ovzduลกie (CO2)

Vykurovanie elektrickรฝmi priamovรฝhrevnรฝmi odporovรฝmi kรกblami

  • zvรฝhodnenรก tarifa DD5: 1 kWh = 0,1123872 โ‚ฌ
  • variant je ekologickejลกรญ โ€“ vykurovanie vย mieste spotreby
  • uลพรญvateฤพ mรก komfort
  • netreba ฤistiลฅ komรญn, keฤลพe sa ลพiadny nevyลพaduje
  • systรฉm mรก rรฝchly nรกbeh vykurovania
  • jednoducho sa reguluje
  • staฤia niลพลกie investiฤnรฉ nรกklady
  • systรฉm pomรกha vย koneฤnom dรดsledku ลกetriลฅ prevรกdzkovรฉ nรกklady
  • podlaha sa rรฝchlo zohrieva

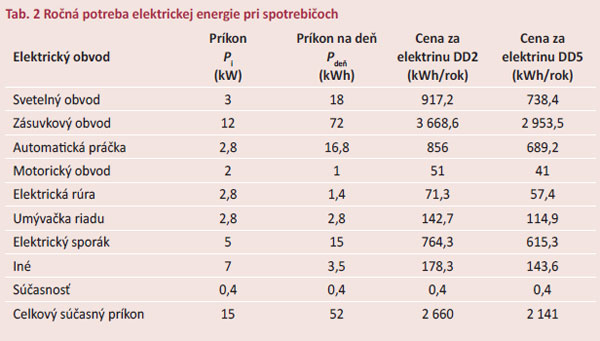

Potreba energie pri ostatnรฝch spotrebiฤoch vย rodinnom dome
Pri podlahovom nรญzkoteplotnom vykurovanรญ sa spotreba plynu kotlom prepoฤรญtava podฤพa dodรกvateฤพa plynu SPP podฤพa tarify D3: 1 kWh = 0,0461 โ‚ฌ + vย kaลพdom mesiaci platรญ fixnรก sadzba 7,75 โ‚ฌ aย spotreba elektrickej energie podฤพa tarify DD2 : 1 kWh = 0,1395984 โ‚ฌ. Pri vykurovanรญ priamovรฝhrevnรฝmi elektrickรฝmi odporovรฝmi kรกblami sa nevyลพaduje plynovรก prรญpojka aย pri elektrickom sporรกku moลพno zรญskaลฅ po dohode sย elektrรกrลˆami zvรฝhodnenรบ dvojtarifnรบ sadzbu DD5. Vysokรก tarifa je od 7.30 do 8.30 hod., od 9.30 do 10.30ย hod., od 20.30 do 21.30 hod., od 22.30 do 23.30ย hod., aย to vo vรฝลกke 0,3179472 โ‚ฌ za 1ย kWh. Ostatnรฝch 20 hodรญn je vย nรญzkej tarife, ktorรก predstavuje 0,1123872 โ‚ฌ za 1 kWh. Tarify tรฝkajรบce sa spotreby elektrickej energie sa zรญskali od Zรกpadoslovenskรฝch elektrรกrnรญ (ZSE).

Ekonomickรก analรฝza
Na ekonomickรฉ zhodnotenie alternatรญv vykurovacรญch sรบstav treba stanoviลฅ investiฤnรฉ nรกklady pri kaลพdom type podlahovรฉho vykurovania.

Investiฤnรฉ nรกklady pri nรญzkoteplotnom podlahovom vykurovanรญ

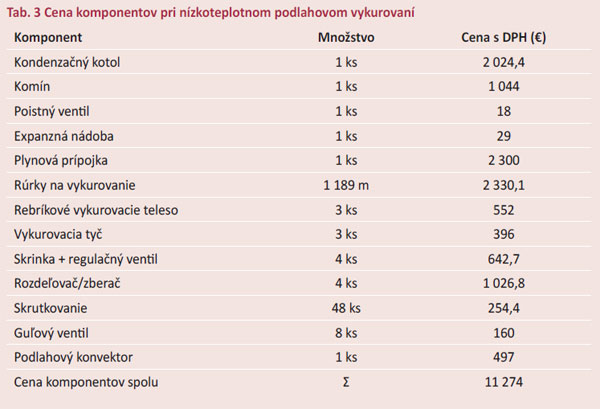

Ceny jednotlivรฝch komponentov vย tab. 3 boli stanovenรฉ podฤพa cennรญkov jednotlivรฝch firiem. Cena za beลพnรฝ meter rรบrky na podlahovรฉ vykurovanie je 1,96 โ‚ฌ.

Investiฤnรฉ nรกklady pri systรฉme sย priamovรฝhrevnรฝmi elektrickรฝmi odporovรฝmi kรกblami

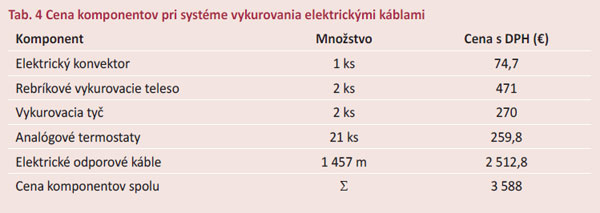

Ceny jednotlivรฝch komponentov vย tab. 4 sa stanovili podฤพa firemnรฝch cennรญkov.

Zhodnotenie ekonomickej vรฝhodnosti

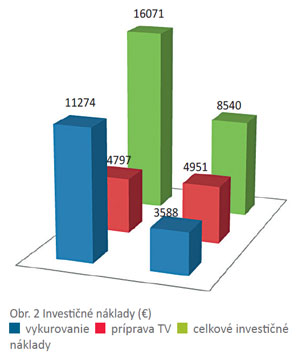

Zhodnotenie ekonomickej vรฝhodnosti vybranรฝch typov podlahovรฉho vykurovania je zrejmรฉ zย obr. 2 aย 3.
Celkovรฉ investiฤnรฉ aย prevรกdzkovรฉ nรกklady sรบ pri danom konkrรฉtnom objekte vyลกลกie pri teplovodnom podlahovom vykurovanรญ ako pri elektrickom podlahovom vykurovanรญ.

Zรกver
Na zรกklade ekonomickej aย energetickej analรฝzy vyลกli investiฤnรฉ nรกklady pri elektrickom podlahovom vykurovanรญ oย 46,8 % aย prevรกdzkovรฉ nรกklady oย 6,6 % vรฝhodnejลกie vย porovnanรญ sย teplovodnรฝm podlahovรฝm vykurovanรญm. Aj keฤ samotnรฉ prevรกdzkovรฉ nรกklady na vykurovanie sรบ niลพลกie pri teplovodnom podlahovom vykurovanรญ, po vyuลพitรญ zvรฝhodnenej tarify na spotrebu elektrickej energie pri ostatnรฝch spotrebiฤoch vyลกli celkovรฉ prevรกdzkovรฉ nรกklady pri elektrickom podlahovom vykurovanรญ niลพลกie. Na zรกklade tรฝchto skutoฤnostรญ by bolo vย tomto rodinnom dome vรฝhodnejลกie realizovaลฅ typ podlahovรฉho vykurovania priamovรฝhrevnรฝmi elektrickรฝmi odporovรฝmi kรกblami.

Prรญspevok vznikol vย rรกmci projektu VEGA 1/1052/11.

Ing. Martin ล imko, doc. Ing. Daniel Kalรบs, PhD.
Obrรกzky: archรญv autorov

Autori pรดsobia na Katedre technickรฝch zariadenรญ budov Stavebnej fakulty STU vย Bratislave.

Literatรบra
1.ย ย ย  Petrรกลก, D. โ€“ Koudelkovรก, D.: Teplovodnรฉ aย elektrickรฉ podlahovรฉ vykurovanie. Bratislava: JAGA Group, 2004.
2.ย ย ย  Petrรกลก, D. โ€“ Lulkoviฤovรก, O. โ€“ Takรกcs, J. โ€“ Baลกta, J. โ€“ Kabele, K.: Vykurovanie rodinnรฝch aย bytovรฝch domov. Bratislava: JAGA Group, 2005.
