Aplikácie tepelných čerpadiel v bytových domoch v Liberci a Jablonci nad Nisou
V mestách Liberec a Jablonec nad Nisou je v zásobovaní diaľkovým teplom dlhodobo zložitá situácia. Preto sa mnohé družstvá a spoločenstvá vlastníkov rozhodli prejsť na iné zdroje tepla. V niektorých prípadoch ide o zaujímavé aplikácie tepelných čerpadiel.

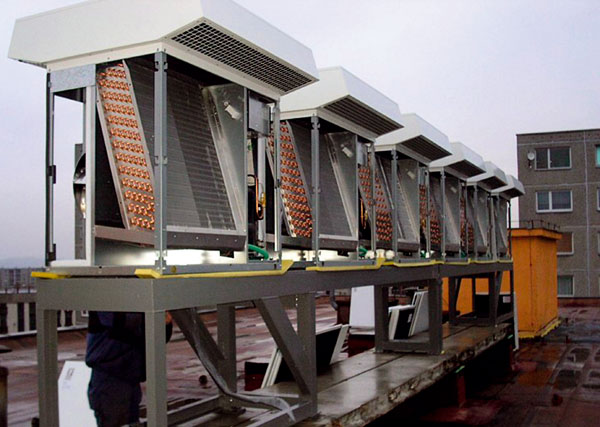

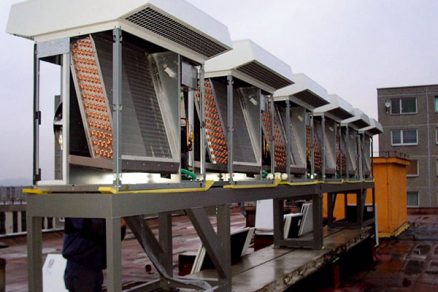

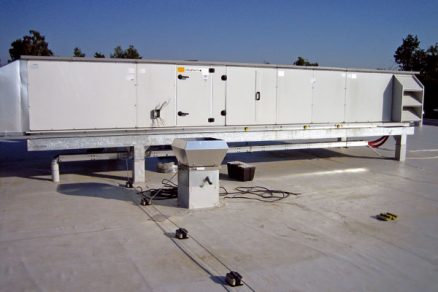

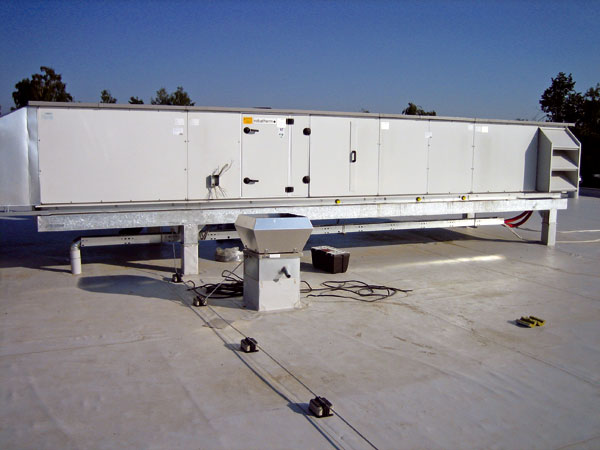

Na Soukenickej ulici v Liberci sa na streche jedného z panelových domov inštalovala kaskáda dvanástich tepelných čerpadiel. Ide o najväčší inštalovaný výkon v histórii firmy Stiebel Eltron. Každé čerpadlo má výkon 23 kW, celkovo teda môže kaskáda poskytovať až 250 kW vykurovacieho výkonu.
Čerpadlá nedodávajú teplo priamo do rozvodov – kaskáda riadená systémom merania a regulácie vykuruje podľa potreby až päť zásobníkov, ktoré jednak akumulujú teplo v čase nižšej elektrickej tarify a jednak vykrývajú ranné a večerné odberové špičky teplej vody (TV). V kaskáde je vždy desať čerpadiel a dve sú v záložnej funkcii. Čerpadlá sa pri činnosti pravidelne striedajú, takže sa všetky opotrebúvajú rovnomerne.
Jablonec nad Nisou
V Jablonci nad Nisou sa inštalovali tri odlišné systémy (Vysoká I, Vysoká II, Skelná), pretože v objektoch bol prívod zemného plynu. Každý tento systém obsahuje kogeneračnú plynovú jednotku a dvojicu záložných plynových kotlov. Kogeneračná jednotka vyrába časť potrebného tepla a elektrickú energiu potrebnú na napájanie tepelných čerpadiel. Pri zvýšenej požiadavke na teplo sa okrem kogeneračnej jednotky spoja aj tepelné čerpadlá v kaskáde, a keby nestačili ani tie (prípadne pri veľmi nízkych vonkajších teplotách pod –10 °C, keď je výkon čerpadiel obmedzený a faktor kúrenia sa znižuje), pripojí sa kaskáda dvoch plynových kotlov.
Prevádzka technológií
Všetky štyri bytové domy sú pripojené na centrálny dispečing dodávateľskej firmy, ktorá v tomto prípade nefiguruje len ako dodávateľ technológie, ale aj ako predajca energie. Je preto aj v jej záujme, aby bola prevádzka tepelných čerpadiel a nadväzujúcich technológií úsporná a bez výpadkov.
Centrálny dispečing má vyhradený samostatný počítač s vizualizáciou, pripojený na internet. Centrála má možnosť webového prístupu zvonku, aby servisní technici a ďalší poverení pracovníci (energetici) mohli inštalácie sledovať aj v prípade, keď sú mimo firmy. Technikovi v službe sa poplašné stavy hlásia pomocou SMS správ, takže servis je o problémoch informovaný skôr, než sa výpadky prejavia na dodávkach tepla v bytoch. Z dispečingu a aj cez webové rozhranie možno nastavovať požadované hodnoty a stavy, kontrolovať spotrebu energie a médií z meračov, ktoré sú na všetkých inštaláciách integrované cez zbernicu M-Bus.
Jednotlivé objekty sú prepojené cez vysokorýchlostnú internetovú linku. Zhodou okolností bol vo všetkých prípadoch v týchto bytových domoch poskytovateľ (miestna spoločnosť), s ktorým sa dalo dohodnúť na poskytnutí pripojenia a nastavení routerov prichádzajúceho prístupu.
Systém merania a regulácie
Dodávateľ systému merania a regulácie Domat Control System má k všetkým inštaláciám servisný prístup, pričom pri požiadavkách na úpravu softvéru možno vykonať zmenu programu aj na diaľku, bez nevyhnutnosti cestovania na miesto. To isté platí aj pre dispečing – pri skúšobnej prevádzke sa úpravy v grafike vykonávali on-line, priamo pred očami dispečerov.
Pri skúšobnej prevádzke, ktorá trvala od leta 2007 do konca zimnej sezóny 2008, sa do domu na Soukenickej ulici inštalovalo provizórne pripojenie cez GPRS router. Aj toto pripojenie (rádovo pomalšie než dnes používané linky) však umožnilo servisným technikom diaľkový prístup k meraniu a regulácii. Osvedčilo sa to najmä pri vylaďovaní prevádzkových hodnôt tepelných čerpadiel a riešení ich občasných výpadkov. Pri optimalizácii nabíjania nádrží pre odberové špičky TV ráno a večer (obyčajne by to znamenalo skorý ranný výjazd a zdržanie až do neskorého večera vzhľadom na večernú špičku) bolo tiež veľmi praktické pripojiť sa ráno na internet, on-line sledovať skutočné hodnoty a bez zdĺhavého cestovania korigovať parametre nabíjania či priamo prehrať program.
Všetky zúčastnené strany (zástupcovia správy domu, dodávateľ technológií, dodávateľ merania a regulácie) sa po polročných skúsenostiach zhodli na tom, že bez diaľkového pripojenia by doladenie takéhoto komplikovaného systému (kaskáda tepelných čerpadiel s akumuláciou alebo trivalentný zdroj – kogenerácia, tepelné čerpadlá a kotly) prinášalo výrazné zníženie komfortu obyvateľov a jednoznačne väčšie problémy.
 |
 |

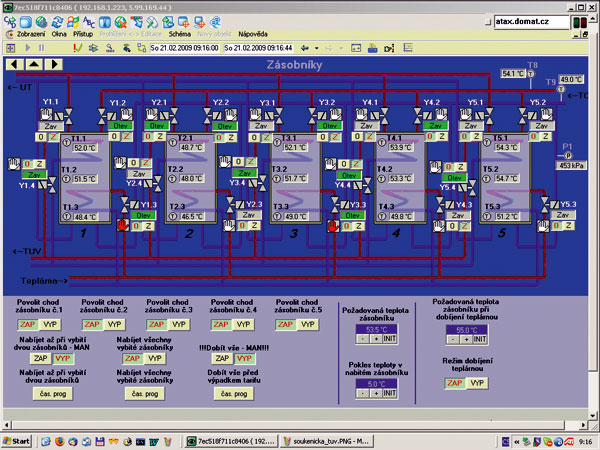

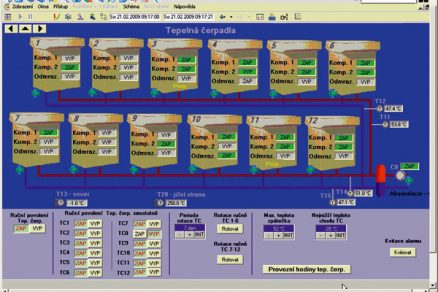

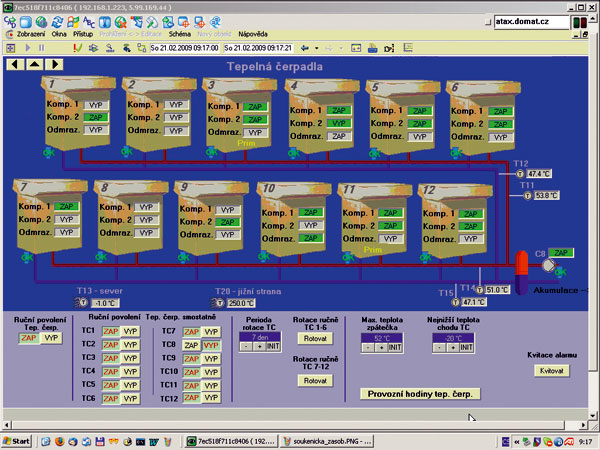

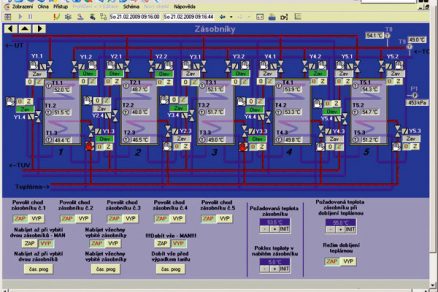

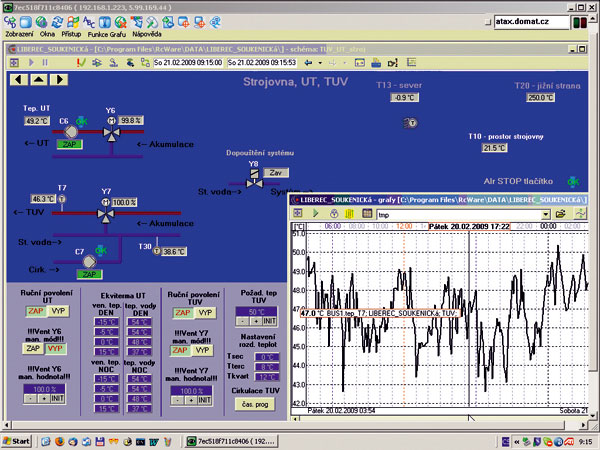

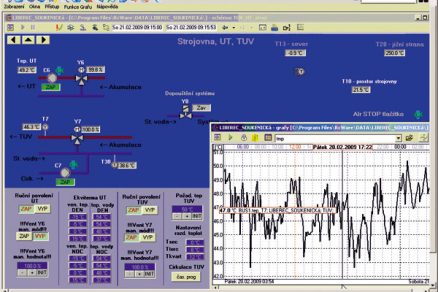

| Diaľkový prístup k tepelným čerpadlám a odberom TV | Grafika centrálneho dispečingu s distribučnými okruhmi a priebehom teploty TV |
 |
 |

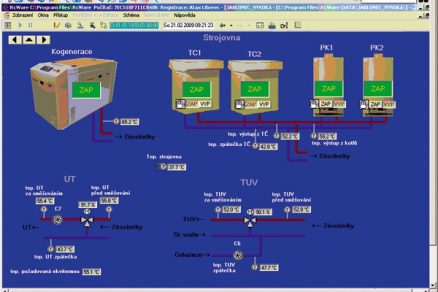

| Pri optimalizácii nabíjania nádrží pre odberové špičky TV ráno a večer je veľmi praktické pripojiť sa na internet. | Meranie a regulácia strojovne a zásobníky na Vysokej ulici v Jablonci nad Nisou |
| Dodávateľ technológie a predajca energie: Atax CZ Dodávateľ systému merania a regulácie: Domat Control System Kaskáda tepelných čerpadiel v Liberci Trivalentný zdroj v Jablonci nad Nisou |
(sf)
Spracované z podkladov spoločnosti Domat Control System
Foto a obrázky: Domat Control System
Článok bol uverejnený v časopise TZB HAUSTECHNIK.
