Bytovรฉ stanice sย regulรกtorom

Partneri sekcie:

Projekt Rezidencia Libuลก vย Prahe 4 sa skolaudoval na jar tohto roka. Zย architektonickรฉho hฤพadiska aj zย hฤพadiska pouลพitรฝch materiรกlov sa dbalo na rieลกenie vo vysokom ลกtandarde. Tomu zodpovedala aj poลพiadavka sรบฤasnรฉho rieลกenia vykurovania aย prรญpravy teplej vody na rovnakej รบrovni.

05 meibes schema logoaktiv  big image
02 meibes libus kotelna big image
09 meibes climatix hmi big image
08 meibes climatix instalac big image
07 meibes logoaktiv vytapen big image
06 meibes schema logoaktiv  big image
03 meibes libus logoaktiv big image
bytove stanice s regulatorom 5462 big image

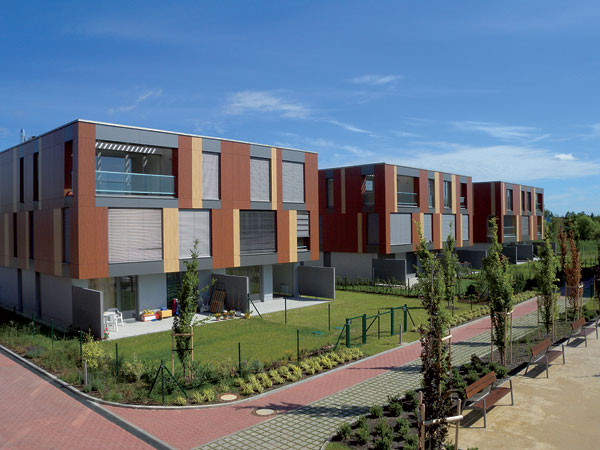

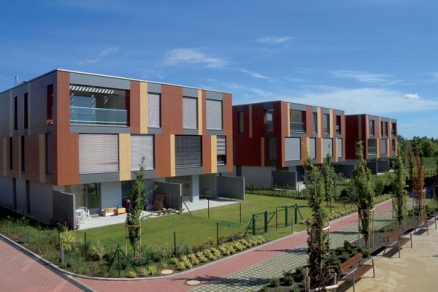

Rezidencia sa skladรก zo siedmich trojpodlaลพnรฝch vila-domov Aย aลพ E. Vลกetkรฝch sedem objektov je prepojenรฝch vย suterรฉne, kde sรบ okrem technickรฉho zรกzemia umiestnenรฉ aj garรกลพovรฉ stรกtia aย pivniฤnรฉ priestory prรญsluลกnรฉ kย jednotlivรฝm bytom. Celรฝ areรกl je oplotenรฝ, uzavretรฝ, sย mnoลพstvom zelene vย okolรญ jednotlivรฝch objektov, sย detskรฝm ihriskom, predzรกhradkami bytov vย prรญzemรญ aย sย upravenรฝm parkom vย svojom strede.

Zรกkladnรฉ รบdaje o projekte
Poฤet bytov:ย  45 v siedmich vila-domoch
Tepelnรก strata objektu: 160 kW

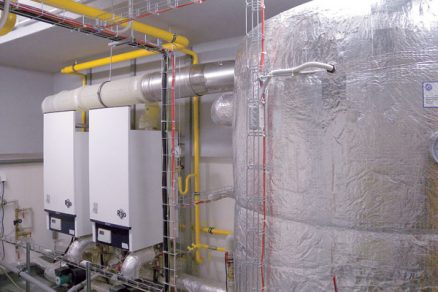

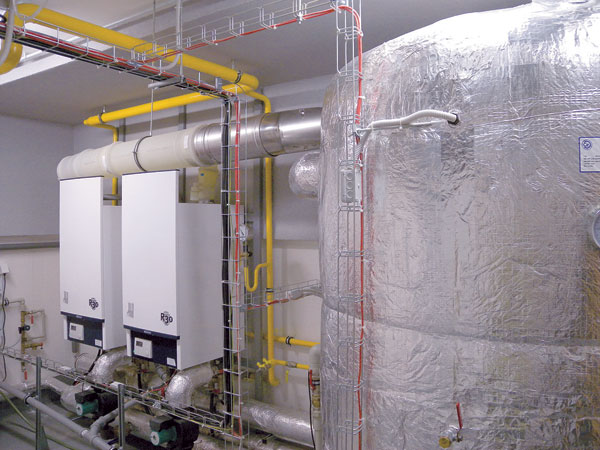

Kotolลˆa:ย  2 ร— kondenzaฤnรฝ kotol Rendamax 90ย kW a akumulaฤnรฝ zรกsobnรญk vykurovacej vody s objemom 1 500 litrov
Bytovรฉ stanice: LOGOaktiv 44 kW s cirkulรกciou teplej vody

Koncept vykurovania aย prรญpravy teplej vody
Poลพiadavka rieลกiลฅ vykurovanie aย prรญpravu teplej vody vo vysokom ลกtandarde sa splnila systรฉmom centrรกlnej kotolne na prรญpravu vykurovacej vody aย decentralizovanรฝm systรฉmom prรญpravy teplej vody pomocou bytovรฝch stanรญc LOGOtherm STANDARD. Eลกte zย iniciatรญvy investora sa tieto stanice vo vykonรกvacom projekte zamenili za najmodernejลกรญ rad bytovรฝch stanรญc LOGOaktiv โ€“ aย to aj napriek tomu, ลพe tรกto zmena priniesla zvรฝลกenie investiฤnรฝch nรกkladov na bytovรฉ stanice pribliลพne oย 50 %. Zรกroveลˆ vลกak priniesla vรฝhody, ktorรฉ moลพno zhrnรบลฅ do tรฝchto bodov:

  • zvรฝลกenie uลพรญvateฤพskรฉho komfortu,
  • niลพลกie prevรกdzkovรฉ nรกklady,
  • moลพnosti klientskych zmien.

Vลกetky tieto vlastnosti sa zรกroveลˆ vzรกjomne prelรญnajรบ. Presnรก regulรกcia teploty vykurovacej vody na vykurovanie aย udrลพanie poลพadovanej priestorovej teploty (bliลพลกรญ opis je ฤalej) prinรกลกa vyลกลกรญ komfort nielen tรฝm, ลพe presne plnรญ poลพiadavky uลพรญvateฤพa bez prekurovania alebo nedokurovania bytu, ale zรกroveลˆ zniลพuje prevรกdzkovรฉ nรกklady. Veฤพkรก variabilita systรฉmu umoลพลˆuje vย rรกmci klientskych zmien inak ลฅaลพko realizovateฤพnรฉ zmeny โ€“ doplnenie podlahovรฉho vykurovania, chladenia ฤi rozdelenie bytu na viacej zรณn.

Projektovanie objektov sย tรฝmito bytovรฝmi stanicami je pritom veฤพmi podobnรฉ nรกvrhom systรฉmu so ลกtandardnรฝmi stanicami.

Regulรกcia

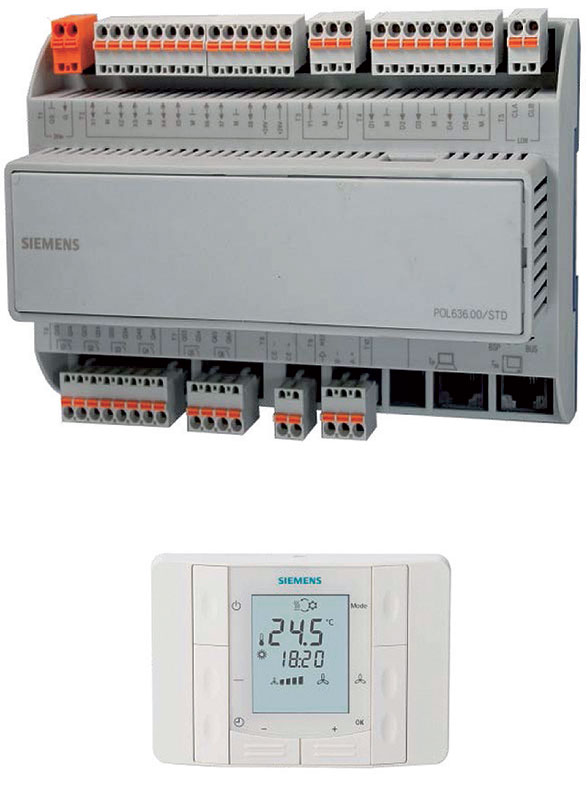

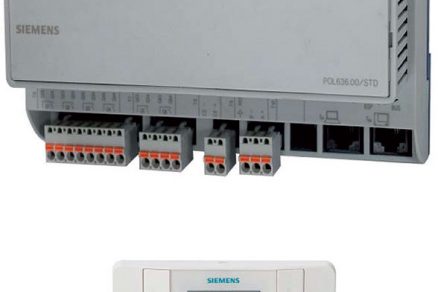

Zรกkladmi bytovej stanice sรบ รบplne novรฝ voฤพne programovateฤพnรฝ regulรกtor Climatix 600 aย priestorovรฉ ovlรกdanie regulรกtora HMI, ktorรฉ spoloฤnosti Siemens aย Meibes vyvinuli ลกpeciรกlne pre bytovรฉ stanice LOGOaktiv.

Primรกrnou funkciou regulรกtora je, samozrejme, riadenie bytovej stanice, t. j. regulรกcia vykurovania aย prรญpravy teplej vody.

Vykurovanie

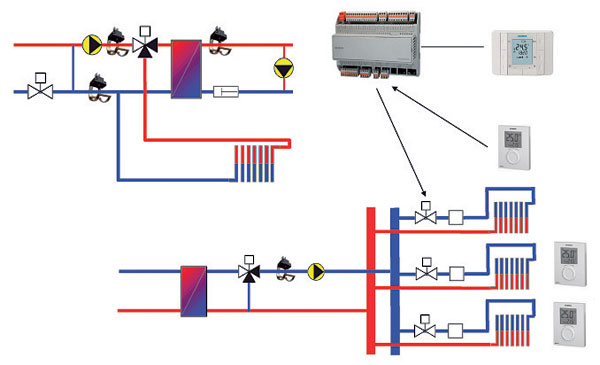

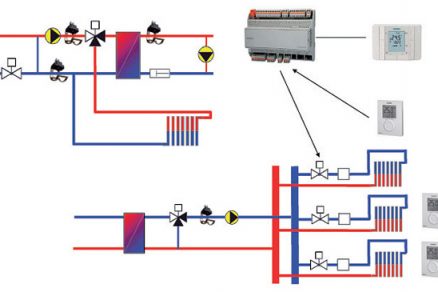

Regulรกcia systรฉmu vykurovania sa rieลกi zmieลกavanรญm. Teplota vykurovacej vody vstupujรบca do okruhu vykurovania sa riadi podฤพa vรฝkonovรฝch poลพiadaviek bytovej jednotky. Tieto poลพiadavky sa vyhodnocujรบ regulรกtorom na zรกklade rozdielov aktuรกlnej aย poลพadovanej priestorovej teploty. LOGOaktiv optimalizuje tepelnรฝ vรฝkon dodรกvanรฝ do vykurovacieho systรฉmu tak, aby pokryl aktuรกlne tepelnรฉ straty vykurovanej jednotky. Modernรบ aย energeticky รบspornรบ koncepciu bytovej stanice podฤiarkuje elektronicky riadenรฉ obehovรฉ ฤerpadlo Wilo Stratos vย energetickej triede A. Na zรกklade klientskych zmien dvoch bytov sa stanice eลกte rozลกรญrili oย druhรฝ zmieลกavacรญ okruh vykurovania so znรญลพenรฝmi teplotnรฝmi parametrami na podlahovรฉ vykurovanie.

Prรญprava teplej vody
Stanice LOGOtherm pripravujรบ teplรบ vodu prietokovรฝm ohrevom. Na zabezpeฤenie konลกtantnรฝch teplotnรฝch parametrov teplej vody zรญskava regulรกtor informรกcie oย mnoลพstve prichรกdzajรบcej vody na ohrev, oย jej teplote aย oย teplote vystupujรบcej ohrievanej vody. ฤŽalลกie teplotnรฉ snรญmaฤe merajรบ teplotu vykurovacej vody, ktorรก ohrieva teplรบ vodu. Na zรกklade tรฝchto รบdajov regulรกtor riadi otรกฤky ฤerpadla aย teplotu vykurovacej vody tak, aby teplota teplej vody vystupujรบcej zย odbernรฝch miest bola konลกtantnรก. ฤŽalลกรญ faktor, ktorรฝ pomรกha splneniu tejto podmienky, je 100-percentnรฉ uprednostnenie prรญpravy teplej vody pred vykurovanรญm. To vย praxi znamenรก, ลพe stanica pri prรญprave teplej vody รบplne odstavรญ okruh vykurovania.

Vลกetky stanice vย Rezidencii Libuลก sรบ doplnenรฉ oย modul cirkulรกcie TV. Cirkulรกcia je automaticky riadenรก na poลพadovanรบ teplotu aย ฤasovo podฤพa nastavenรฉho programu na priestorovom ovlรกdanรญ riadiacej jednotky. Kย รบspornej prevรกdzke cirkulรกcie prispieva aj funkcia ECO.

Doplnkovรฉ funkcie
Okrem zรกkladnรฝch funkciรญ regulรกcie vykurovania aย prรญpravy teplej vody umoลพลˆuje regulรกtor aj ฤalลกie doplnkovรฉ funkcie, medzi ktorรฉ mรดลพu patriลฅ naprรญklad uลพ zmienenรฉ podlahovรฉ vykurovanie alebo riadenie chladenia.

Systรฉm sย komunikรกciou
Medzi vรฝznamnรฉ vรฝhody systรฉmu sa vo vลกeobecnosti radรญ aj moลพnosลฅ komunikรกcie (konkrรฉtne na projekte Libuลก sa tรกto komunikรกcia zatiaฤพ neinลกtalovala). Klient tak mรดลพe riadiลฅ prevรกdzku bytovej stanice cez internet โ€“ ฤiลพe vypnรบลฅ aย zapnรบลฅ vykurovanie, zmeniลฅ poลพadovanรฉ teploty. Zรกroveลˆ mรดลพe sprรกvca objektu zรญskaลฅ nielen informรกcie oย spotrebe, ale naprรญklad aj chybovรฉ hlรกsenia, keฤ stanica sama vyhodnotรญ, ลพe niektorรฝ zย nastavenรฝch parametrov nie je vย poลพadovanom rozsahu aย poลกle chybovรฉ hlรกsenie. Servis na stanici alebo zdroji sa tak mรดลพe vykonaลฅ skรดr, neลพ klient zaznamenรก problรฉm. Sprรกvca mรก sรบฤasne moลพnosลฅ reagovaลฅ naprรญklad aj na takรบ situรกciu, keฤ klient neplatรญ za odobranรฉ teplo โ€“ mรดลพe diaฤพkovo znรญลพiลฅ teplotu vykurovania aย takisto mรดลพe diaฤพkovo odpojiลฅ ovlรกdanie priestorovรฉho prรญstroja vย byte.

ฤŽalลกรญ smer komunikรกcie je komunikรกcia sย centrรกlnym zdrojom tepla. Stanica zรญskava informรกcie oย vonkajลกej teplote aย podฤพa toho mรดลพe riadiลฅ svoju prevรกdzku alebo spรญna reลพim dezinfekcie cirkulaฤnรฉho okruhu TV vย byte vysokou teplotou.

Uลพรญvateฤพsky prรญjemnรฉ ovlรกdanie
Ovlรกdanie bytovej stanice na priestorovom prรญstroji je veฤพmi jednoduchรฉ aย intuitรญvne. Prevรกdzka stanice je รบplne automatickรก aย uลพรญvateฤพ nastavuje na displeji priestorovรฉho ovlรกdania len poลพadovanรฉ hodnoty, tรฝลพdennรฝ program na vykurovanie, teplotu teplej vody aย reลพim cirkulรกcie teplej vody.

(sf)
Spracovanรฉ zย podkladov spoloฤnosti Meibes

Foto a obrรกzky: Meibes

ฤŒlรกnok bol uverejnenรฝ v ฤasopise TZBย HAUSTECHNIK.

–>–>
