Neprรญjemne vysokรฉ teploty vย interiรฉroch sa stรกvajรบ poฤas leta beลพnou, aj keฤ neprรญjemnou skutoฤnosลฅou. Preto mnohรญ zย nรกs vyhฤพadรกvajรบ technickรฉ rieลกenia, ktorรฉ im pomรดลพu udrลพaลฅ hladinu ortuti vย teplomere na znesiteฤพnej รบrovni.

Klimatizaฤnรฉ jednotky sรบ dnes veฤพmi rozลกรญrenรฉ โ€“ aj napriek fรบkaniu studenรฉho prรบdu vzduchu na krk, ฤo spรดsobuje nemalรฉ zdravotnรฉ problรฉmy, ฤi veฤพkej spotrebe energie. Existuje vลกak lepลกie rieลกenie. Staฤรญ, ak sa pozriete na vรกลก strop. Ten totiลพ presne vie, ak si doลˆ nechรกte zabudovaลฅ stropnรฉ chladenie, รบฤinne zmierลˆovaลฅ vaลกe problรฉmy sย horรบฤavami.

Ak sa rozhodnete pre chladiace stropy uลพ pri projektovanรญ domu, mรกte na vรฝber dve moลพnosti spรดsobu jeho inลกtalรกcie: sadrokartรณnovรฉ chladiace stropnรฉ panely alebo podomietkovรฝ systรฉm.

Sadrokartรณnovรฝ chladiaci strop
Najvhodnejลกia je inลกtalรกcia pomocou sadrokartรณnovรฝch platnรญ. Majรบ viacero vรฝhod aย jednou zย nich je naprรญklad to, ลพe sa dajรบ montovaลฅ vย zariadenom interiรฉri aย moลพno ich pouลพiลฅ aj pri rekonลกtrukciรกch. Navyลกe, je kย nim jednoduchรฝ prรญstup vย prรญpade poruchy (aj keฤ netesnosti vย systรฉmoch chladiacich stropov sa prakticky nevyskytujรบ), dobre sa sย nimi pracuje โ€“ rovnako ako sย klasickรฝm sadrokartรณnom.

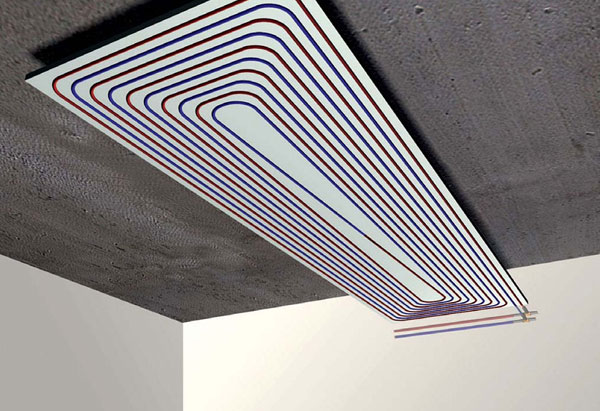

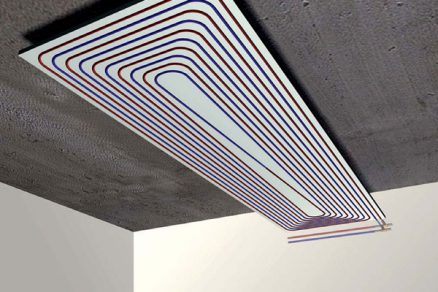

Vย sadrokartรณnovรฝch stropnรฝch paneloch, ktorรฉ majรบ hrรบbku 12 alebo 16โ€‰mm, sรบ zabudovanรฉ plastovรฉ rรบrky sย vnรบtornรฝm priemerom 6 alebo 8 mm. Vย nich prรบdi chladiaca voda aย ochladzuje celรบ plochu stropu. Kaลพdรฝ panel vytvรกra samostatnรฝ okruh pripojenรฝ na horizontรกlny rozvod chladenia (potrubie sย priemerom 16โ€‰mm). Panel je zย pohฤพadovej strany รบplne hladkรฝ, zabudovanรฉ chladiace rรบrky nie sรบ vรดbec vidieลฅ. Sadrokartรณnovรฉ chladiace stropnรฉ panely sa montujรบ rovnako ako klasickรฝ sadrokartรณn. Postaฤia beลพnรฉ konลกtrukcie pouลพรญvanรฉ na uchytenie sadrokartรณnu, pretoลพe vรกha chladiaceho stropu naplnenรฉho vodou nie je veฤพmi veฤพkรก, aย teda nepoลพaduje ลกpeciรกlne uchytenie stropu.

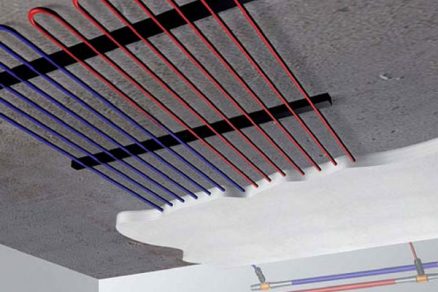

Podomietkovรฉ registre

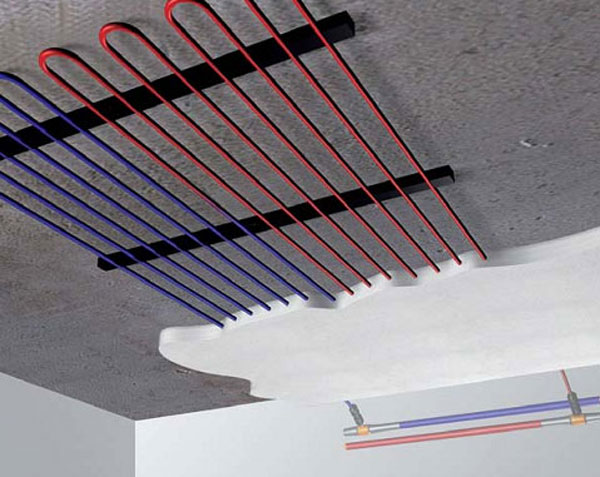

Stropnรฉ chladenie moลพno rieลกiลฅ aj pomocou podomietkovรฝch registrov. Tento spรดsob je vhodnรฝ vลกade tam, kde pod stropom nenรกjdeme ani potrebnรฝch 10โ€‰cm voฤพnรฉho priestoru na montรกลพ sadrokartรณnovรฝch chladiacich panelov. Pri pouลพitรญ podomietkovรฉho registra sa rรบrka na rozvod chladiacej vody uchytรญ pomocou montรกลพnych lรญลกt na strop aย jednotlivรฉ okruhy sa napoja na horizontรกlne rozvody. Rรบrky majรบ vonkajลกรญ priemer 10โ€‰mm aย spolu sย montรกลพnymi liลกtami zvyฤajne nepresiahnu konลกtrukฤnรบ vรฝลกku 15 mm. Po pripevnenรญ registrov kย stropu sa systรฉm otestuje tlakovou skรบลกkou, aby sa skontrolovala tesnosลฅ spojov. Nรกsledne sa strop omietne 1,5 aลพ 2โ€‰cm hrubou omietkou. Systรฉm podomietkovรฝch registrov sa dรก zabudovaลฅ aj dodatoฤne, pretoลพe jeho vรฝhodou je minimรกlne znรญลพenie aย zaลฅaลพenie stropnej konลกtrukcie.

Ako chladรญ chladiaci strop
Klasickรก klimatizรกcia potrebuje na dostatoฤnรฉ ochladenie miestnosti veฤพmi nรญzku teplotu vรฝmennรญka (asi 6 ยฐC), cez ktorรฝ prechรกdza privรกdzanรฝ vzduch do interiรฉru. Na vรฝmennรญku sa teplรฝ vzduch stretรกva sย jeho studenรฝm povrchom, takลพe sa zaฤne zrรกลพaลฅ vlhkosลฅ zo vzduchu. Na tvorbu kondenzรกtu spotrebuje klasickรก klimatizรกcia 20 aลพ 30โ€‰% dodรกvanej energie. Tvorba kondenzรกtu je vลกak neลพiaduci jav, ktorรฝ spรดsobuje, ลพe klimatizaฤnรฉ zariadenia patria kย jednรฝm zย najvรคฤลกรญch spotrebiฤov energie vย dome. Zรกroveลˆ je kondenzovanie vlhkosti na lamelรกch vรฝmennรญka dรดvodom vysuลกovania vzduchu aย prรญฤinou rรดznych zdravotnรฝch problรฉmov (suchรฉ sliznice).

Chladiaci strop takรฝmito โ€žneduhmiโ€œ netrpรญ. Teplota chladiacej vody, ktorรก vstupuje do systรฉmu, je 16 ยฐC, takลพe nedochรกdza ku kondenzovaniu vzduลกnej vlhkosti, aย tรฝm ani kย vysรบลกaniu vzduchu. Veฤพkosลฅ chladiacej aktรญvnej plochy (podฤพa moลพnosti celรฝ strop) je niekoฤพkonรกsobne vรคฤลกia ako pri klasickom spรดsobe chladenia klimatizaฤnรฝmi jednotkami, ฤo znamenรก, ลพe sย vyลกลกou teplotou chladiacej vody vieme dosiahnuลฅ ten istรฝ vรฝsledok. Navyลกe, bez neลพiaducich vedฤพajลกรญch รบฤinkov aย sย niลพลกou spotrebou energie.

Vย stropoch prรบdi chladiace mรฉdium โ€“ najฤastejลกie voda, ktorรก je ochladenรก na poลพadovanรบ teplotu. Teplota chladiacej vody nie je veฤพmi nรญzka. Ani nemusรญ byลฅ, pretoลพe stropnรฉ chladenie, ktorรฉ pracuje na princรญpe sรกlania chladu aย ochladzovania vzduchu, dokรกลพe zabezpeฤiลฅ, ลพe uลพ teplota vzduchu 24 aลพ 26 ยฐC sa pociลฅuje ako prรญjemnรก. Takรบto tepelnรบ pohodu dosiahne chladiace mรฉdium sย teplotou pribliลพne 16 ยฐC, ktorรฉ ochladรญ strop po celej ploche na 20 aลพ 22 ยฐC. Pri beลพnรฝch podmienkach sa stropy nerosia, ak ich ale ochladรญme prรญliลก rรฝchlo (predovลกetkรฝm ak je vย dome extrรฉmna vlhkosลฅ โ€“ horรบฤava po krรกtkej letnej bรบrke zย tepla), mรดลพe ku kondenzรกcii dochรกdzaลฅ. Kondenzรกcii vzduลกnej vlhkosti (rosenie pri nรกhlych zmenรกch vlhkosti vzduchu vplyvom poฤasia alebo mokrรฝch ฤinnostรญ vย domรกcnosti) pri stropnom chladenรญ zabraลˆujรบ snรญmaฤe rosnรฉho bodu. Ak snรญmaฤ rosnรฉho bodu vyhodnotรญ teplotu chladiaceho mรฉdia ako nรญzku aย relatรญvnu vlhkosลฅ vย byte ako vysokรบ (nebezpeฤenstvo rosenia stropov je vysokรฉ), uzavrie prรญvod chladiacej vody do stropu, ฤรญm zabrรกni roseniu. Keฤ teplota vย miestnosti poklesne aย rosnรฝ bod sa zaฤne vytvรกraลฅ pri niลพลกej teplote, stropnรฉ chladenie sa opรคลฅ spustรญ. Tento proces sa opakuje dovtedy, kรฝm sa nedosiahne poลพadovanรก teplota.

Vรฝhody stropnรฉho chladenia

  • V chladenej miestnosti nedochรกdza k prievanu.
  • Chladรญ sa rovnomerne celรก plocha stropu.
  • Vyuลพรญva sa prirodzenรฝ tepelnรฝ spรกd (chladnรฝ vzduch je hustejลกรญ a ลฅaลพลกรญ, takลพe prirodzene klesรก dole aลพ na podlahu, kde sa ohreje a nespรดsobuje efekt studenej podlahy).
  • Pocitovรฉ vnรญmanie chladu je fyziologicky posadenรฉ do veฤพmi prirodzenej polohy.
  • Nevรญri sa prach a roztoฤe, ฤo ocenia najmรค alergici.
  • Pri prevรกdzke nekondenzuje vlhkosลฅ,ย  takลพe netreba odvรกdzaลฅ kondenzรกt.
  • Stropnรฉ chladenie nevysuลกuje vzduch.
  • K tepelnej pohode, vฤaka kombinรกcii sรกlania a chladenia vzduchom, staฤรญ teplota miestnosti 24 aลพ 26ย ยฐC, ฤo ลกetrรญ nรกklady na energiu a prevรกdzkovรฉ nรกklady.

Vรฝber zdroja chladu
Ak ste sa rozhodli pre pouลพitie chladiacich stropov, ostรกva eลกte vybraลฅ zdroj chladu. Beลพne sa pouลพรญvajรบ dva spรดsoby ochladzovania vody vย stropoch: tepelnรฉ ฤerpadlo alebo voda zย dostatoฤne vรฝdatnej studne. Najjednoduchลกรญm spรดsobom je vyuลพite vody zoย studne, ktorej teplota na vytvorenie chladu zvyฤajne รบplne postaฤuje. Voda zo studne sa mรดลพe ฤerpaลฅ priamo do stropov (samozrejme, cez oddeฤพovacรญ vรฝmennรญk), ฤรญm sa zabezpeฤia aj najniลพลกie prevรกdzkovรฉ nรกklady โ€“ chladenie za cenu spotreby cirkulaฤnรฉho ฤerpadla.

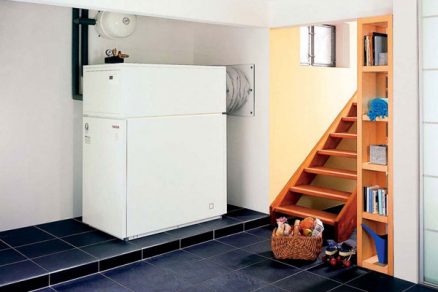

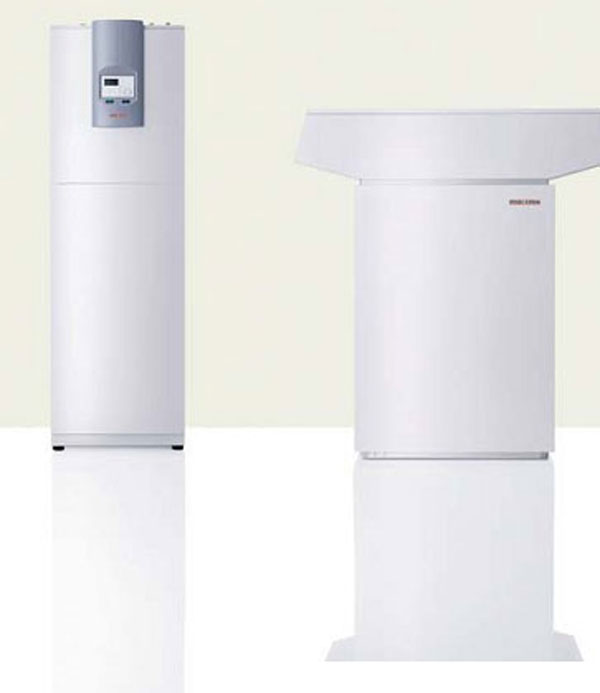

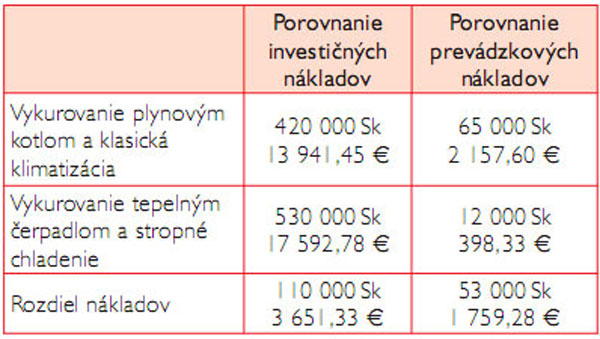

Vย prรญpade, ลพe nemรกte na pozemku vhodnรบ studลˆu, je dobrรฉ si zaobstaraลฅ tepelnรฉ ฤerpadlo, ktorรฉ dokรกลพe vyuลพiลฅ na chladenie tak vodu zo studne, ako aj okolitรฝ vzduch. Najlepลกou kombinรกciou je vyuลพiลฅ tepelnรฉ ฤerpadlo na chladenie aj vykurovanie sย vyuลพitรญm podlahovรฉho vykurovania vย kombinรกcii so stropnรฝm chladenรญm. Nรกklady na chladenie chladiacimi stropmi sย tepelnรฝm ฤerpadlom sรบ neporovnateฤพne niลพลกie ako klasickรก klimatizรกcia. Najmรค preto, ลพe tepelnรฉ ฤerpadlo sa celoroฤne vyuลพรญva nielen ako zdroj chladu, ale aj producent tepla na vykurovanie sย oveฤพa niลพลกou hranicou bivalencie, ako majรบ klimatizaฤnรฉ tepelnรฉ ฤerpadlรก. Navyลกe, neลพelanej kondenzรกcii pri stropnom chladenรญ brรกnime tรฝm, ลพe akumulรกtor chladu sa nevychladzuje na kritickรบ teplotu. Proti kondenzovaniu je akumulรกtor dobre izolovanรฝ aย do rozvodov sa pรบลกลฅa vย stave, keฤ kย roseniu nemรดลพe dรดjsลฅ.

Ing.ย Milan Bartoลก
Foto: ActivHouse, Stiebel Eltron
