Dilataฤnรฉ ลกkรกry v obklade a dlaลพbe
Pri nรกvrhu obkladov a dlaลพieb treba poฤรญtaลฅ s tรฝm, ลพe celรก budรบca stavebnรก konลกtrukcia je vystavenรก pohybom a deformรกciรกm, spรดsobovanรฝm najmรค vysuลกovanรญm, zmenami teploty, vlhkosti alebo zaลฅaลพovanรญm. V konลกtrukcii tak vznikรก neลพiaduce napรคtie. รlohou projektanta je prรกve redukcia tohto napรคtia na bezporuchovรบ mieru, ฤo moลพno docieliลฅ sprรกvnym naprojektovanรญm dilataฤnรฝch ลกkรกr.
- zmeny statickรฉho zaลฅaลพenia, sadanie, otrasy,
- zmeny vlhkosti, vysychanie a tvrdnutie,
- zmeny teploty a pod.
V dรดsledku pรดsobenia uvedenรฝch faktorov vznikajรบ deformรกcie, ktorรฝch รบฤinok sa mรดลพe aj kumulovaลฅ. Sรบ to najmรค:
-
zmrลกลฅovanie: znรญลพenie objemu ako nรกsledok vysychania a tvrdnutia (dozrievania) betรณnu, malty, poterov, muriva a pod; zรกvisรญ od ฤasu, relatรญvnej vlhkosti a veฤพkosti prierezu konลกtrukcie;
-
napรบฤanie a zmrลกลฅovanie: cyklickรฉ zmeny objemu vyvolanรฉ zvyลกovanรญm alebo zniลพovanรญm vlhkosti prostredia; ide predovลกetkรฝm o vรฝrobky z dreva a sadry, z dlhodobรฉho hฤพadiska nie sรบ vylรบฤenรฉ ani pri inรฝch konลกtrukciรกch, napr. pri plรกvajรบcich poteroch a pod.;
-
dotvarovanie: stlaฤenie zvislรฝch dielov, napr. stien, stฤบpov, pilierov a pod., zaลฅaลพenรญm; pri betรณne aลพ 0,2 mm/m; zmena tvaru skrรกtenรญm vrchnej strany vodorovnรฝch dielov, napr. dosiek, nosnรญkov (tlak pri ohybe) a predฤบลพenรญm na spodnej strane (ลฅah pri ohybe);
-
ย rozลฅahovanie a skracovanie: zmena objemu spรดsobenรก zmenou teploty; jednotlivรฉ stavebnรฉ hmoty majรบ rozdielny koeficient tepelnej rozลฅaลพnosti, napr.:
- keramickรฝ obklad a dlaลพba – cca 0,007 mm/mK
- mramor – cca 0,004 mm/mK
- betรณn, cementovรฝ poter – cca 0,012 mm/mK
- murivo z pรกlenรฝch tehiel – cca 0,006 mm/mK
- murivo z pรณrobetรณnu – cca 0,008 mm/mK
- stavebnรก oceฤพ – cca 0,012 mm/mK
- hlinรญk – cca 0,024 mm/mK
- plasty – cca 0,008 โ 0,230 mm/mK
Naprรญklad dฤบลพkovรก zmena cementovรฉho poteru na balkรณne pri roฤnom rozdiele povrchovรฝch teplรดt 70 ยฐC (od โ 20 ยฐC do + 50 ยฐC) znamenรก pri dฤบลพke 5 m cca 4,2 mm. Roztiahnutie dlaลพby pri rovnakom rozdiele teplรดt a dฤบลพke je len cca 2,45 mm. Napรคtie vznikajรบce medzi tรฝmito pevne spojenรฝmi vrstvami vedie pri vรคฤลกรญch plochรกch k ich vzรกjomnรฉmu odtrhnutiu (popraskaniu alebo vydutiu dlaลพby). Deลกtrukฤnรฉ napรคtie a z neho vyplรฝvajรบce ลกkody moลพno vylรบฤiลฅ len sprรกvnym technickรฝm nรกvrhom. Medzi najjednoduchลกie opatrenia patrรญ voฤพba menลกieho formรกtu a svetlรฉho odtieลa dlaลพdรญc, prรญpadne vhodnรฉ zatienenie konลกtrukcie. V kaลพdom prรญpade by mal byลฅ odborne navrhnutรฝ raster dilataฤnรฝch ลกkรกr.

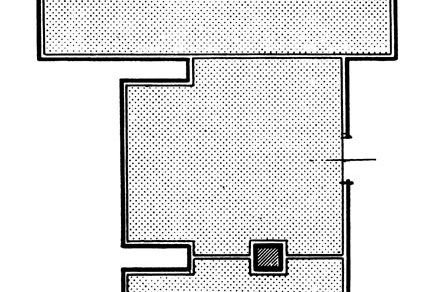

Obr. 1 – Nรกvrh dilataฤnรฝch ลกkรกr v interiรฉri.
Druhy dilataฤnรฝch ลกkรกr podฤพa umiestenia:
- Objektovรฉ โ oddeฤพujรบ celรฉ budovy alebo ich ฤasti navzรกjom. Prechรกdzajรบ nosnรฝmi i nenosnรฝmi konลกtrukciami, v obklade a dlaลพbe musia byลฅ prevzatรฉ na tom istom mieste a v zhodnej ลกรญrke. Ich rozmiestnenie a veฤพkosลฅ treba staticky posรบdiลฅ.
- ฤiastkovรฉ ploลกnรฉ โ rozdeฤพujรบ nenosnรบ konลกtrukciu na menลกie plochy. Prechรกdzajรบ od povrchu aลพ po izolรกciu, separรกciu alebo nosnรบ konลกtrukciu, ktorรบ vลกak nerozdeฤพujรบ. Navrhujรบ sa podฤพa empirickรฝch zรกsad. Veฤพkosti dilataฤnรฝch polรญ vychรกdzajรบ zo ลกรญrky dilataฤnej ลกkรกry 10 mm, pomer ลกรญrky ลกkรกry a jej hฤบbky by mal byลฅ 1 : 1, pri vรคฤลกรญch ลกรญrkach 2 : 3.
- Interiรฉr โ dilataฤnรฉ pole mรก maลฅ ลกtvorcovรฝ pรดdorys max. 6 x 6 m, do 40 mยฒ (obr. 1).
- Exteriรฉr โ dilataฤnรฉ pole mรก maลฅ ลกtvorcovรฝ pรดdorys s veฤพkosลฅou stranyย โ s ohฤพadom na oฤakรกvanรฉ oslnenie a farbu dlaลพdรญc โ od 2 do 5 m (zvyฤajne sa odporรบฤa max. 3 m). Pri รบzkych a dlhรฝch balkรณnoch nesmie byลฅ pomer strรกn vรคฤลกรญ neลพ 1 : 1,5 โ 1 : 2.
Dilataฤnรฉ ลกkรกry sa navrhujรบ aj pri zmene hrรบbky a druhu podkladu, nรกhlej zmene pรดdorysu, v miestach oslabenia podlahy stฤบpmi a podobne. Podฤพa toho sa dilatรกcie delia na:
- obvodovรฉ (kรบtovรฉ): tvoria prechod medzi tuhou a netuhou konลกtrukciou (napr. dlaลพbou plรกvajรบcej podlahy a obkladom (soklom) steny, stฤบpu a pod., vnรบtornรฝm kรบtom v obklade stien), vo dvernom otvore, atฤ.;
- napรกjacie: sรบ potrebnรฉ pri napojenรญ obkladu alebo dlaลพby na inรฉ stavebnรฉ diely alebo konลกtrukcie s rozdielnym koeficientom rozลฅaลพnosti, napr. rรกm okna, dvere, vaลu a pod.
Konลกtrukcie dilataฤnรฝch ลกkรกr
Dilataฤnรฉ ลกkรกry sa zhotovujรบ dvoma zรกsadnรฝmi spรดsobmi:
1) zaplnenรญm pruลพnรฝmi hmotami
Z beลพnej ponuky sรบ znรกme napr. silikรณn, polysulfid, akrylรกt, polyuretรกn a pod.
Dilataฤnรฉ ลกkรกry urฤenรฉ na zaplnenie musia byลฅ suchรฉ, preto sa ich ลกkรกrovanie odporรบฤa aลพ po dokonalom vyschnutรญ lepidla, t. j. po 2 โ 3 tรฝลพdลoch od uloลพenia obkladu alebo dlaลพby. Zรกroveล je nevyhnutnรก ochrana pred prachom, prรญpadne jeho odstrรกnenie tesne pred zaฤatรญm zaplลovania. Lepลกiu priฤพnavosลฅ moลพno dosiahnuลฅ penetrovanรญm bokov ลกkรกry predpรญsanรฝm zรกkladnรฝm nรกterom. Hrany obkladu a dlaลพby treba chrรกniลฅ pred zneฤistenรญm ลกkรกrovacou hmotou. Hlavnou zรกsadou je vลกak vylรบฤenie trojstrannรฉho priฤพnutia tmelu v ลกkรกre, ktorรฉ je hlavnou prรญฤinou nerovnomernรฉho namรกhania pruลพnej vรฝplne a nรกsledne jej postupnรฉho odtrhรกvania od bokov ลกkรกry. Tomu moลพno zabrรกniลฅ vloลพenรญm klznej vloลพky na dno ลกkรกry. Pri silikรณne sa odporรบฤa pri plytลกรญch ลกkรกrach pรกska, pri hlbลกรญch vloลพka kruhovรฉho prierezu z polyetylรฉnu s uzavretรฝmi pรณrmi (obr. 2).

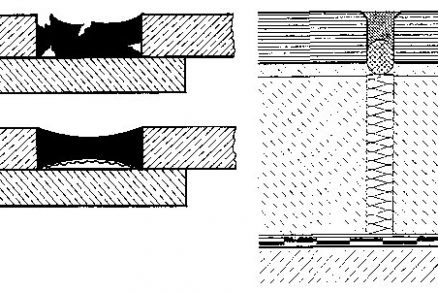

Obr. 2 – Vฤพavo: Trojstrannรฉ priฤพnutie tmelu v ลกkรกre, Vpravo: Oddelenie tmelu od dna ลกkรกry klznou vloลพkou
Vรฝsledkom je priฤพnutie pruลพnej hmoty len na protiฤพahlรฝch hranรกch ลกkรกry, vznik tzv. ลพuvaฤkovรฉho efektu a tรฝm zabrรกnenie naruลกovania vรฝplne ลกkรกry.
Pri kรบtovรฝch ลกkรกrach medzi plรกvajรบcou podlahou a obkladom mรดลพe po dokonฤenรญ konลกtrukcie dochรกdzaลฅ k poklesu dlaลพby spรดsobenรฉmu dotvarovanรญm izolรกcie vรกhou poteru a nรกsledne k roztrhnutiu ลกkรกry (obr. 3).

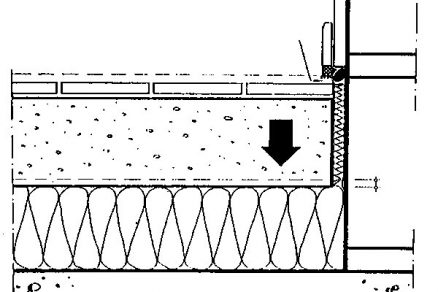

Obr. 3 Odtrhnutie kรบtovej ลกkรกry poklesom izolรกcie
Zaruฤujรบ trvanlivรฉ bezรบdrลพbovรฉ vytvorenie dilataฤnรฝch ลกkรกr na ploche obkladu alebo dlaลพby a vodorovnรฝch vnรบtornรฝch netuhรฝch kรบtoch medzi dlaลพbou a obkladom, prรญpadne zvislรฝch vnรบtornรฝch kรบtoch medzi obkladmi.
Ako materiรกl sa pouลพรญva predovลกetkรฝm kombinรกcia tvrdej a mรคkkej (dilataฤnej) umelej hmoty, na mechanicky viac namรกhanรฉ ลกkรกry sa pouลพรญva kombinรกcia kovu (hlinรญk, mosadz a uลกฤพachtilรก oceฤพ) a mรคkkej, niekedy i vymeniteฤพnej dilataฤnej vloลพky. Vo zvlรกลกtnych prรญpadoch moลพno pouลพiลฅ aj celokovovรฉ profily, pri ktorรฝch dilataฤnรบ funkciu vykonรกva spojenie na pero a drรกลพku, niekedy kombinovanรฉ i s kฤบbovรฝm spojenรญm.
Prรญklady sprรกvne (obr. 4, 5, 6, 7, 8) a nesprรกvne (obr. 9) vytvorenรฝch dilataฤnรฝch ลกkรกr potvrdzujรบ veฤnรฝ rozpor medzi teรณriou a praxou.
4 | ย 5 |
6 | ย 7 |

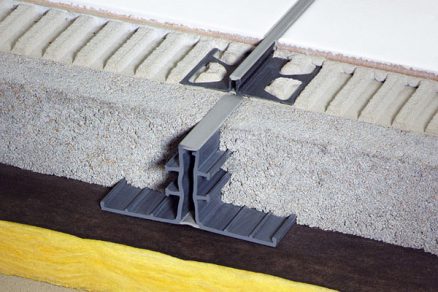

8 | Obr. 4 Dilataฤnรฉ profily do plรกvajรบceho poteru a dlaลพby

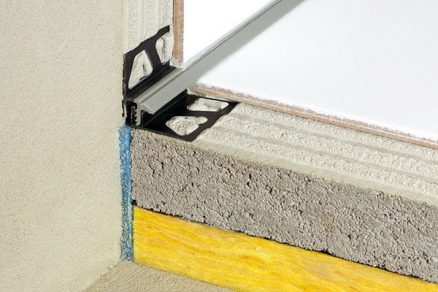

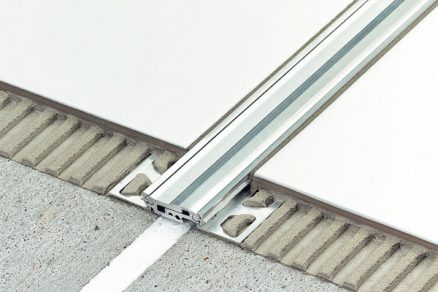

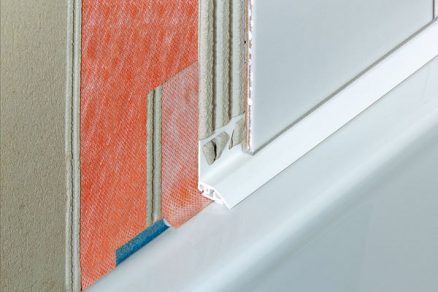

Obr. 5ย Profil do objektovej dilataฤnej ลกkรกry na pero a drรกลพku s kฤบbmi Obr. 6 Kรบtovรฝ dilataฤnรฝ profil z uลกฤพachtilej ocele do nรกroฤnรฝch prevรกdzok Obr. 7 Kรบtovรฝ dilataฤnรฝ profil pre plรกvajรบce podlahy Obr. 8 Napรกjacรญ dilataฤnรฝ profil medzi obkladom a vaลou |

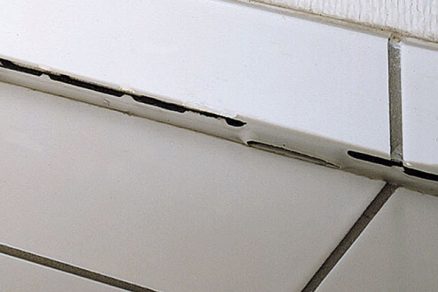

Obr. 9 a, b – Chyby vzniknutรฉ neodbornรฝm vytvorenรญm alebo podcenenรญm funkcie dilataฤnรฝch ลกkรกr | |
Ing. Ivan ล infeld
Foto: Schlรผter-Systems KG
Autor je technickรฝ poradca spoloฤnosti Schlรผter-Systems KG.
