Energetickรก efektรญvnosลฅ vรฝroby tepla vย obytnรฝch, ale aj vย inรฝch budovรกch, ktorรบ je reprezentuje najmรค energetickรก รบฤinnosลฅ zdrojov tepla, je dnes veฤพmi diskutovanou tรฉmou. Na to, aby sme vedeli zlepลกovaลฅ energetickรบ รบฤinnosลฅ akรฉhokoฤพvek zdroja tepla, musรญme ฤo najpresnejลกie urฤiลฅ jej poฤiatoฤnรบ hodnotu pred moลพnรฝmi nรกvrhmi na zlepลกenie.

1 big image
2 big image
3 big image
4 big image
energeticka ucinnost kotlov 6395 big image
ย Urฤenie energetickej รบฤinnosti rozliฤnรฝch druhov kotlov je spravidla danรฉ technickรฝmi normami, ktorรฉ sรบ rozลกรญrenรฉ oย eurรณpske predpisy zย tejto oblasti aย vymedzujรบ metodiky vรฝpoฤtu podฤพa konลกtrukciรญ kotlov. Doteraz sa podฤพa STNโ€ฏ07โ€ฏ0240 pouลพรญvala priama aย nepriama metรณda.

Najpresnejลกou metรณdou na zistenie energetickej hospodรกrnosti zdrojov tepla je priama metรณda, pri ktorej sa porovnรกva vyrobenรก energia so spotrebovanou energiou, obsiahnutou vย palive. Tรกto metรณda sa vลกak vย praxi ลฅaลพko realizuje, aย to aj zย dรดvodu ฤasto pouลพรญvanej kaskรกdy kotlov, pri ktorej by sa musel meraลฅ energetickรฝ vstup aย vรฝstup samostatne, ฤo by predraลพilo obstarรกvacie nรกklady. Zย tohto dรดvodu sa budeme ฤalej zaoberaลฅ tรฝmito metodikami hodnotenia:

  • prevรกdzkovรฉ hodnotenie podฤพa STNโ€ฏEN 15378,
  • normalizovanรฉ hodnotenie podฤพa STNโ€ฏEN 15316-4-1.

Tieto metรณdy sรบ vย sรบฤasnosti najnovลกรญmi normatรญvnymi predpismi na stanovovanie energetickej รบฤinnostรญ kotlov podฤพa rรดznych kritรฉriรญ. ฤŒlรกnok dรกva komplexnรฝ pohฤพad na reรกlnu energetickรบ รบฤinnosลฅ vybranรฝch kotlov aย porovnรกva ju sย platnรฝmi minimรกlnymi legislatรญvnymi poลพiadavkami.

Objekty vybranรฉ naย experimentรกlne merania
Na รบฤely hodnotenia energetickej hospodรกrnosti vรฝroby tepla vย bytovรฝch domoch sa vybrali objekty, vย ktorรฝch sa teplo vyrรกba najpouลพรญvanejลกรญmi typmi kotlov rรดznych konลกtrukฤnรฝch rieลกenรญ. Vรฝber sa stanovil aj sย ohฤพadom na rozmach budovania novรฝch domovรฝch kotolnรญ, ktorรฉ nahrรกdzajรบ centralizovanรฉ zรกsobovanie teplom (CZT) zย dรดvodu vysokรฝch cien, priฤom rentabilnosลฅ tรฝchto novรฝch zdrojov tepla sa ลฅaลพko spochybลˆuje.
Vybranรฉ objekty sรบ bytovรฉ domy postavenรฉ vย rozliฤnรฝch stavebnรฝch sรบstavรกch okolo roku 1970 vย Bratislave. Vย nich sรบ inลกtalovanรฉ kotly rรดznych konลกtrukฤnรฝch rieลกenรญ.

ล pecifikรกcia bytovรฝch domov sย nainลกtalovanรฝmi kotlami

  • Bytovรฝ dom vย Ruลพovej doline mรก dva stacionรกrne kondenzaฤnรฉ kotly so sรกlavรฝm plynovรฝm horรกkom. Menovitรฝ vรฝkon jednรฉho kotla je 142ย kW. Vย dome je realizovanรฝ veฤพkoploลกnรฝ nรญzkoteplotnรฝ sรกlavรฝ vykurovacรญ systรฉm Crittal.
  • Bytovรฝ dom na Furdekovej ulici mรก inลกtalovanรบ kaskรกdu piatich zรกvesnรฝch kondenzaฤnรฝch kotlov sย menovitรฝm vรฝkonom 99,5โ€ฏkW. Je tu klasickรก vykurovacia sรบstava reprezentovanรก vykurovacรญmi telesami.
  • Obytnรฝ komplex na Vranovskej ulici mรก dva klasickรฉ stacionรกrne plynovรฉ kotly sย tlakovรฝm horรกkom sย menovitรฝm vรฝkonom 225 aย 265 kW. Je tu klasickรก teplovodnรก vykurovacia sรบstava.

Zรกkladnรฉ predpoklady aย okrajovรฉ podmienky
Zรกkladnรฝm predpokladom na urฤenie energetickej รบฤinnosti kotlov je urฤenie tzv. sezรณnnej รบฤinnosti zdroja tepla. Na potreby merania aย vรฝpoฤtu รบฤinnosti moลพno zvoliลฅ rรดzne intervaly merania (ak sa vykonรกva prevรกdzkovรฉ hodnotenie zdroja tepla). Na tieto รบฤely sa do grafu na obr.โ€ฏ1 spracovali hodnoty vonkajลกรญch klimatickรฝch รบdajov od Slovenskรฉho hydrometeorologickรฉho รบstavu (SHMรš). Na zรกklade niลพลกie uvedenรฝch okrajovรฝch podmienok (zvolenรฝch intervalov exteriรฉrovej teploty) sa potom urฤila poฤetnosลฅ dnรญ sย konkrรฉtnou teplotou (ยฐC) vย priemernom roku takto :

  • celkovรฝ poฤet dnรญ vย intervale (โ€“15ย โ‰คย ฮธe โ‰คย โ€“5): 24
  • celkovรฝ poฤet dnรญ vย intervale (โ€“5ย โ‰คย ฮธe โ‰ค 13): 202
  • celkovรฝ poฤet dnรญ vย intervale (ฮธe โ‰ฅ 13): 139

Nakoniec sa vย rรกmci sledovanรฉho obdobia od novembra 2010 do mรกja 2012 vytipovali reprezentatรญvne dni podฤพa uvedenรฝch teplotnรฝch intervalov vย celkovom poฤte 28.

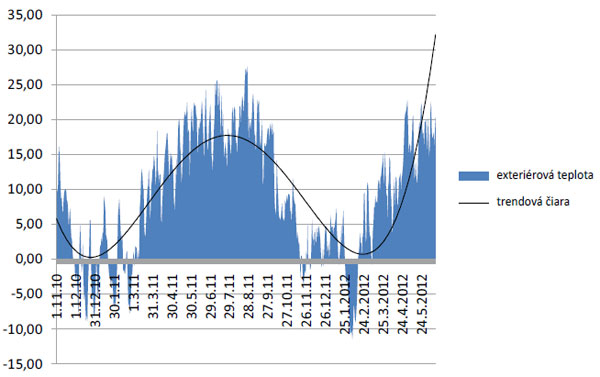

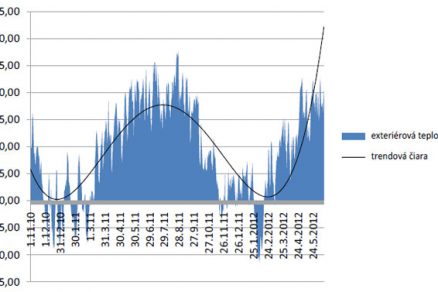

Obr. 1ย  Priemernรก exteriรฉrovรก teplota ako funkcia priemeru hodnoty meranej vย ฤase oย 7:00, 14:00 aย dvakrรกt oย 21:00 [4]

Priemernรก energetickรก รบฤinnosลฅ vย priemernom roku
Hodnoty vย grafe na obr.ย 2 zobrazujรบ priemernรฉ meranรฉ stupne vyuลพitia pri jednotlivรฝch meranรฝch objektoch vย troch vyลกลกie definovanรฝch exteriรฉrovรฝch teplotnรฝch intervaloch. Zmena stupลˆa vyuลพitia je funkciou mnohรฝch faktorov. Medzi najvรฝznamnejลกie patria podฤพa nameranรฝch aย vypoฤรญtanรฝch รบdajov: teplota spalรญn, zaลฅaลพenie kotla, teplota vratnej vody ako reakcia na ekvitermnรบ regulรกciu aย vย urฤitej miere aj teplota vย meranej kotolni. Pri klasickom kotle je rozdiel medzi spaฤพovacou รบฤinnosลฅou vย zimnom aย letnom obdobรญ 1,5โ€ฏ%. Ide predovลกetkรฝm oย funkciu teploty spalรญn, ktorรก je reakciou na aktuรกlne zaลฅaลพenie kotla, aย poลพiadavky na kvalitu vรฝstupnej vody zย kotla. Teplota spalรญn sa pohybuje vย rozmedzรญ 110 aลพ 170โ€ฏยฐC, ฤoho dรดsledkom je zmena รบฤinnosti vย rรกmci jednotlivรฝch exteriรฉrovรฝch intervalov. Pri tomto vykurovacom systรฉme vลกak nie je ekvitermnรก regulรกcia hlavnรฝm faktorom ovplyvลˆujรบcim stupeลˆ vyuลพitia, keฤลพe kotol je nastavenรฝ na konลกtantnรฝ prietok aย malรฝ rozdiel zmeny teploty kotlovej vody, ktorรก sa pohybuje vย rozmedzรญ od 82 do 75โ€ฏยฐC.

Vย kotolni sย nainลกtalovanรฝmi zรกvesnรฝmi kondenzaฤnรฝmi kotlami sa ekvitermnรก regulรกcia realizuje formou trojcestnรฝch ventilov, ktorรฉ napรกjajรบ jednotlivรฉ vetvy vykurovania. Na grafe na obr.โ€ฏ2 vidieลฅ minimรกlny rozdiel medzi stupลˆom vyuลพitia vย jednotlivรฝch teplotnรฝch obdobiach. Mohlo by tak dรดjsลฅ kย nesprรกvnemu zรกveru, ลพe ekvitermnรก regulรกcia vย tomto prรญpade nefunguje. Dรดvodov, preฤo sa stupeลˆ vyuลพitia nemenรญ, je viacero. Medzi hlavnรฉ patrรญ systรฉm prรญpravy teplej vody, ktorรก sa pripravuje vย ลกtyroch zรกsobnรญkoch TV napojenรฝch na dva samostatnรฉ okruhy. ฤŽalลกรญm dรดvodom je absencia vzniku kondenzรกtu, aย to aj pri nรญzkych teplotรกch vratnej vody. Vย reรกlnom meranรญ sa preukรกzal stupeลˆ vyuลพitia nad 100โ€ฏ% aลพ pri teplote vratnej vody pod 40โ€ฏยฐC.

Zo skรบmanรฝch kotolnรญ obstรกla najlepลกie kotolลˆa sย kondenzaฤnรฝmi stacionรกrnymi kotlami. Tento vykurovacรญ systรฉm sย nรญzkoteplotnรฝm sรกlavรฝm vykurovanรญm typu Crittal bez hydraulickรฝch skratov (naprรญkald anuloid) je ideรกlnym rieลกenรญm zย hฤพadiska energetickej รบฤinnosti zdroja tepla. Zmena stupลˆa vyuลพitia je funkciou zmeny poลพiadavky systรฉmu na kvalitu vykurovacej vody. Zatiaฤพ ฤo vย letnom obdobรญ je stupeลˆ vyuลพitia 98,57 % (ฤo je pomerne vysokรฉ ฤรญslo, ak prihliadneme na fakt, ลพe ide len oย prรญpravu teplej vody), vย zimnom aย prechodnom obdobรญ uลพ stupeลˆ vyuลพitia stรบpa nad hranicu 101ย %.

Hodnotenie podฤพa metodรญk
Vyลกลกie uvedenรฉ metรณdy hodnotenia poskytujรบ rรดzne vรฝsledky hodnotenia. Najreรกlnejลกia sa zdรก byลฅ metรณda priemernรฝch รบฤinnostรญ oznaฤenรก vย grafe na obr.โ€ฏ3 ako ฮทcmb. Je to funkcia vรกลพenรฉho priemeru meranรฝch stupลˆov vyuลพitia na zรกklade teploty spalรญn. Tรกto metรณda vลกak nezohฤพadลˆuje pohotovostnรบ stratu, preto sa mรดลพe pouลพiลฅ len ako vstup do ฤalลกieho hodnotenia. Tรฝmto hodnotenรญm mรดลพe byลฅ โ€“ aย vย tomto prรญpade aj bude โ€“ hodnotenie podฤพa normy STN EN 15378, ktorรฉho vรฝsledky sรบ zobrazenรฉ pod stฤบpcom oznaฤenรฝm ฮทgen vย grafe na obr.โ€ฏ3. Ako vidieลฅ, vรฝsledky nameranรฉ analyzรกtorom spalรญn aย vypoฤรญtanรฉ vรฝsledky podฤพa metodiky prevรกdzkovรฉho hodnotenia sa priveฤพmi nelรญลกia. Rozdiel je spรดsobenรฝ prรกve ลกpecifikovanรญm tepelnรฝch strรกt, ktorรฉ vstupujรบ do vรฝpoฤtu. Vย tomto prรญpade ide oย tepelnรบ stratu plรกลกลฅom kotla aย pohotovostnรบ tepelnรบ stratu, ktorรฉ podฤพa metodiky prevรกdzkovรฉho hodnotenia kotla najviac ovplyvลˆujรบ energetickรบ efektรญvnosลฅ kotla.

Vย grafe na obr.โ€ฏ3 sรบ zobrazenรฉ poลพiadavky uvedenรฉ vo vyhlรกลกkach Ministerstva hospodรกrstva SR aย รšradu pre regulรกciu sieลฅovรฝch odvetvรญ, konkrรฉtne vyhlรกลกke MH SR ฤ.โ€ฏ548/2008 Z. z. aย vyhlรกลกke รšRSO ฤ. 59/2008 Z.โ€ฏz. Vyhlรกลกkami sa ustanovujรบ minimรกlne hodnoty รบฤinnosti prevรกdzkovanรฝch zdrojov, ktorรฉ zodpovedajรบ typu aย menovitรฉmu vรฝkonu nainลกtalovanรฉho kotla. Typ ฤiary vย grafe na obr.ย 3 zobrazuje typ kotla aย konkrรฉtny legislatรญvny predpis. Vyhlรกลกka รšRSO vลกak platรญ len pre kotolne, ktorรฉ sa prevรกdzkujรบ na podnikanie vย oblasti vรฝroby aย dodรกvky tepla, aย vo vyhlรกลกke MH SR sa definujรบ kotly sย inลกtalovanรฝm vรฝkonom vyลกลกรญm alebo rovnรฝm
100โ€ฏkW. Zย troch skรบmanรฝch objektov sa tak prvรก podmienka uplatnรญ len pri objekte sย klasickรฝmi kotlami, ktorรฝ jedinรฝ zodpovedรก tomuto kritรฉriu.

Druhรบ podmienku spฤบลˆa zase kotolลˆa sย kondenzaฤnรฝmi stacionรกrnymi kotlami, vย ktorej sรบ nainลกtalovanรฉ kotly sย menovitรฝm vรฝkonom jednรฉho kotla 142โ€ฏkW. Na objekt so zรกvesnรฝmi kondenzaฤnรฝmi kotlami sย menovitรฝm vรฝkonom jednรฉho kotla 99,5โ€ฏkW sa vzลฅahujรบ poลพiadavky vyhlรกลกky MHSR. Poลพiadavky na energetickรบ รบฤinnosลฅ podฤพa vyhlรกลกky MHSR ฤ. 548/2008 Z.โ€ฏz. sรบ pri vyลกลกie uvedenรฝch okrajovรฝch podmienkach pre kondenzaฤnรฉ kotly 93โ€ฏ% aย pre klasickรฉ kotly 89โ€ฏ%. Je vลกak nevyhnutnรฉ dodaลฅ, ลพe energetickรก รบฤinnosลฅ sa mรก stanoviลฅ vhodnou metodikou prevรกdzkovรฉho hodnotenia kotla, priฤom sa odporรบฤa metodika podฤพa STN EN 15378. Tรก bola obsahom predoลกlรฝch kapitol, priฤom vรฝsledky zobrazuje prรกve graf na obr.โ€ฏ3, aย to konkrรฉtne vย prostrednom stฤบpci oznaฤenom ako ฮทgen.

Podฤพa tรฝchto hodnรดt moลพno konลกtatovaลฅ, ลพe minimรกlne poลพiadavky vyhlรกลกky MHโ€ฏSR ฤ.โ€ฏ548/2008 Z.โ€ฏz. sรบ splnenรฉ, keฤลพe vypoฤรญtanรก รบฤinnosลฅ predstavuje 98,14โ€ฏ%. Pri zvyลกnรฝch dvoch objektoch platia poลพiadavky definovanรฉ vyhlรกลกkou รšRSO ฤ. 59/2008 Z. z. Konkrรฉtne, pri klasickรฝch kotloch na Vranovskej ulici musรญ byลฅ energetickรก รบฤinnosลฅ vyลกลกia ako 87โ€ฏ% aย pri kondenzaฤnรฝch kotloch nainลกtalovanรฝch po roku 2008 musรญ byลฅ splnenรก poลพiadavka รบฤinnosti na รบrovni minimรกlne 96โ€ฏ%.

Ako naznaฤuje graf na obr.โ€ฏ3, podmienky sรบ splnenรฉ, priฤom energetickรก รบฤinnosลฅ klasickรฉho kotla je 93,74โ€ฏ% aย stupeลˆ vyuลพitia kondenzaฤnรฉho kotla je stanovenรฝ na 100,14โ€ฏ%. Na zรกklade tรฝchto hodnรดt sa nemusia robiลฅ ลพiadne opatrenia na รบฤely zvรฝลกenia energetickej efektรญvnosti zdrojov tepla. Mohli by sa robiลฅ len vtedy, ak by sa preukรกzala ich relevantnosลฅ, resp. ekonomickรก rentabilita, ฤo je vลกak vย sรบฤasnรฝch moลพnostiach vedy aย techniky, aย najmรค ekonomickej nรกvratnosti ลฅaลพkรฉ dosiahnuลฅ.

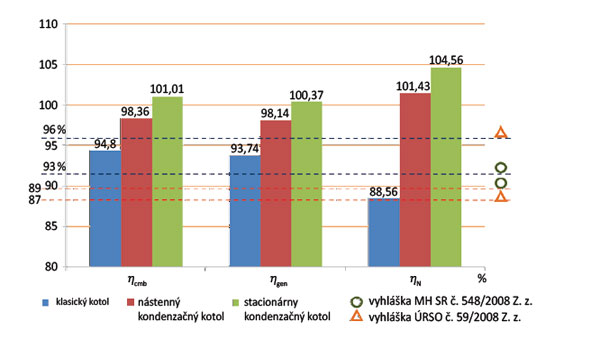

Obr. 3ย  Porovnanie vรฝsledkov stupลˆa vyuลพitia medzi jednotlivรฝmi hodnotiacimi metodikami
ฮทcmb โ€“ stupeลˆ vyuลพitia urฤenรฝ na zรกklade teploty spalรญn, ฮทgen โ€“ stupeลˆ vyuลพitia urฤenรฝ prevรกdzkovรฝm hodnotenรญm, ฮทN โ€“ stupeลˆ vyuลพitia urฤenรฝ normalizovanรฝm hodnotenรญm

Environmentรกlne hodnotenie

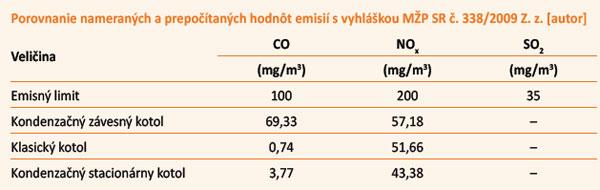

Zย grafu na obr.โ€ฏ4 sรบ zrejmรฉ rozdielne hodnoty energetickej รบฤinnosti, ktorรฉ sa lรญลกia podฤพa typu kotla aj konลกtrukcie. Na zรกklade analรฝzy spalรญn skonฤil prekvapivo najhorลกie nรกstennรฝ kondenzaฤnรฝ kotol nainลกtalovanรฝ vย bytovom dome na Furdekovej ulici. Naprรญklad hodnoty oxidu uhoฤพnรฉho (CO) sรบ vย tomto prรญpade mnohonรกsobne vรคฤลกie ako pri typovo rovnakom kotle, t.โ€ฏj. kondenzaฤnom stacionรกrnom kotle inลกtalovanom vย Ruลพovej doline, kde je obsah oxidu uhoฤพnรฉho 2,54โ€ฏppm. Vย porovnanรญ sย 50,90โ€ฏppm je to veฤพkรฝ rozdiel, zย hฤพadiska environmentรกlneho zaลฅaลพenia dosลฅ podstatnรฝ. Najvyลกลกie hodnoty sa vย tomto prรญpade dosiahli aj pri oxidoch dusรญka NOx, rรกdovo vลกak nie aลพ takรฉ vรฝraznรฉ ako pri CO. Hodnoty oxidu uhliฤitรฉho CO2 dosiahnutรฉ na tomto kotle sรบ beลพnรฉ, spomedzi ostatnรฝch zdrojov tepla sรบ vลกak opรคลฅ najvyลกลกie. Tieto hodnoty sรบ funkciou typu, konลกtrukฤnรฉho rieลกenia kotla aย sฤasti aj typu vykurovacej sรบstavy, na ktorรบ je kotol napojenรฝ. Vย tomto prรญpade ide oย zรกvesnรฉ kotly sย malรฝmi rozmermi, ktorรฉ majรบ nรญzke priestorovรฉ nรกroky. To si vลกak vyลพaduje daลˆ vo forme environmentรกlneho zaลฅaลพenia.

Najlepลกie obstรกl stacionรกrny kondenzaฤnรฝ kotol, ktorรฝ vykazuje najniลพลกie hodnoty emisiรญ medzi skรบmanรฝmi objektmi aย zรกroveลˆ najlepลกiu energetickรบ รบฤinnosลฅ. Je to sฤasti spรดsobenรฉ aj nรญzkoteplotnรฝm vykurovanรญm, na ktorรฉ je kotol napojenรฝ, zรกroveลˆ vลกak aj sรกlavรฝm horรกkom novej generรกcie, ktorรฝ mรก nรญzke hodnoty spalรญn aย emisiรญ. Vย tabuฤพke sรบ hodnoty porovnanรฉ sย emisnรฝmi limitmi definovanรฝmi vย zรกkone oย ovzduลกรญ ฤ. 137/2010 Z.โ€ฏz. aย vย jeho vykonรกvacej vyhlรกลกke MลฝP SR ฤ. 338/2009 Z.โ€ฏz.

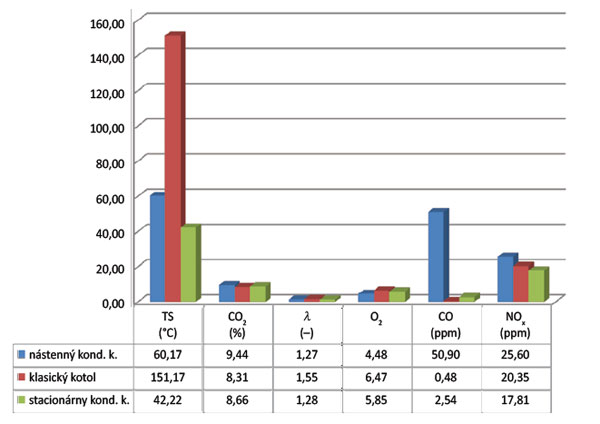

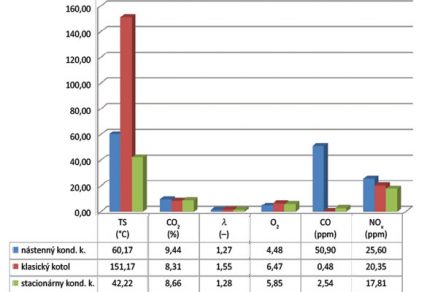

Obr. 4ย  Priemernรฉ emisnรฉ hodnoty meranรฝch kotlov zรญskanรฉ analรฝzou spalรญn

Zรกver
Na zรกklade zรญskanรฝch vรฝsledkov moลพno vo vลกeobecnosti konลกtatovaลฅ, ลพe novรฉ kotly pouลพรญvanรฉ vย dneลกnรฝch vykurovacรญch systรฉmoch spฤบลˆajรบ nรกroฤnรฉ podmienky zย hฤพadiska energetiky, ekonomiky aj environmentรกlnej zรกลฅaลพe. Napriek tomu moลพno ich efektรญvnosลฅ, aj keฤ iba nepatrne, zlepลกiลฅ โ€“ ฤi uลพ sprรกvnym nรกvrhom vykurovacej sรบstavy, eliminรกciou faktorov zvyลกujรบcich teplotu vratnej vody, alebo pravidelnou kontrolou nastavenia aย ฤinnosti kotla. Zย ekonomickรฉho hฤพadiska je vย porovnanรญ so sรบฤasne najpouลพรญvanejลกรญmi sรบstavami CZT najlepลกรญm rieลกenรญm vybudovaลฅ alebo rekonลกtruovaลฅ zdroj tepla. Jednoznaฤnรฝm vรญลฅazom zย hฤพadiska 3E je kombinรกcia nรญzkoteplotnรฉho vykurovania aย stacionรกrneho kondenzaฤnรฉho kotla, ktorรฝ vย nemรก vย primรกrnom okruhu ลพiadne hydraulickรฉ skraty typu anuloid aย podobne.
