Experimentรกlne overenie sprรกvania sa obehovรฝch ฤerpadiel

Partneri sekcie:

V sรบฤasnosti je mnoลพstvo vykurovacรญch systรฉmov vybavenรฝch neregulovanรฝmi obehovรฝmi ฤerpadlami. Vรฝsledkom je vรฝraznรก nadspotreba elektrickej energie โ€“ aลพ desaลฅnรกsobne vyลกลกia, ako potrebuje najnovลกia generรกcia obehovรฝch ฤerpadiel. Z tohto dรดvodu sa v budรบcnosti budรบ mรดcลฅ inลกtalovaลฅ len vysokoรบฤinnรฉ ฤerpadlรก s extrรฉmne nรญzkou spotrebou energie [5].

3
Obr1
Obr2a
Obr2b

V mnohรฝch prรญpadoch sa vรฝmenou obehovรฉho ฤerpadla mรดลพu uลกetriลฅ finanฤnรฉ prostriedky a znรญลพiลฅ uhlรญkovรก stopa. Prispieva sa tak nielen k ochrane ลพivotnรฉho prostredia, ale koneฤnรฉmu uลพรญvateฤพovi sa zniลพujรบ aj finanฤnรฉ nรกklady na spotrebu energie.

Vzhฤพadom na to, ลพe prรญsluลกnรก ฤerpacia technolรณgia je k dispozรญcii v rรกmci vลกetkรฝch oblastรญ pouลพitia uลพ dnes, je prechod na najnovลกiu generรกciu obehovรฝch ฤerpadiel jednoznaฤnou investรญciou do budรบcnosti.
Autori sa v ฤlรกnku zaoberajรบ overenรญm parametrov obehovรฝch ฤerpadiel v laboratรณrnych podmienkach, a to pri rรดznych okrajovรฝch podmienkach a rรดznych nastaveniach obehovรฝch ฤerpadiel.

Technickรฉ rieลกenie

Experimentรกlne merania prebiehali v laboratรณriu v รšstave TZB a tepelnรฝch pochodov Strojnรญckej fakulty Technicko-ekonomickej univerzity v Budapeลกti (Budapesti Mลฑszaki รฉs Gazdasรกgtudomรกnyi Egyetem). Pri uskutoฤnenรญ experimentรกlnych meranรญ slรบลพil ako zdroj tepla jeden z nรกstennรฝch plynovรฝch kondenzaฤnรฝch kotlov JUNKERS Cerapur Smart ZSB 22-3C s tepelnรฝm vรฝkonom v rozpรคtรญ od 3,0 do 22,0 kW (obr. 1).

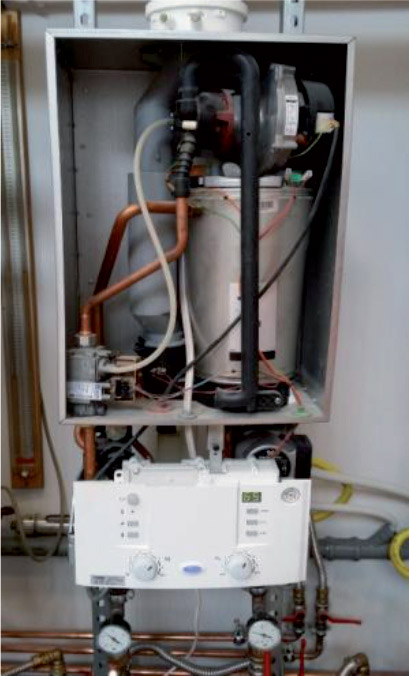

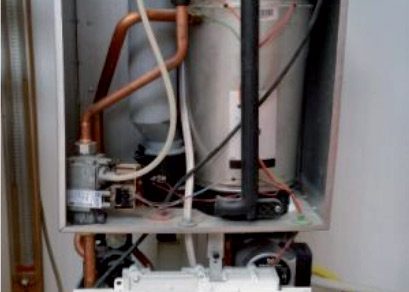

Obr. 1  Kondenzaฤný kotol JUNKERS Cerapur Smart ZSB 22-3C s výkonom 3,0 – 22,0 kW
Obr. 1  Kondenzaฤnรฝ kotol JUNKERS Cerapur Smart ZSB 22-3C s vรฝkonom 3,0 โ€“ 22,0 kW

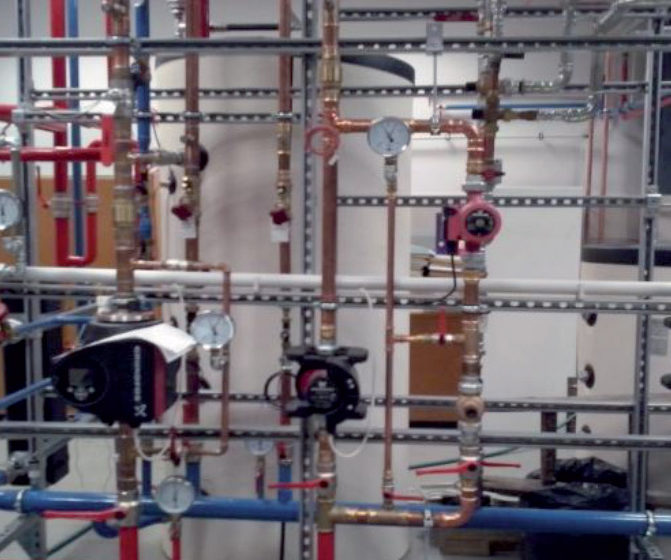

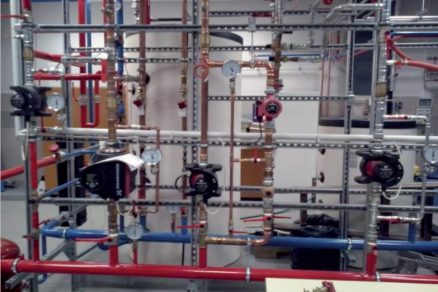

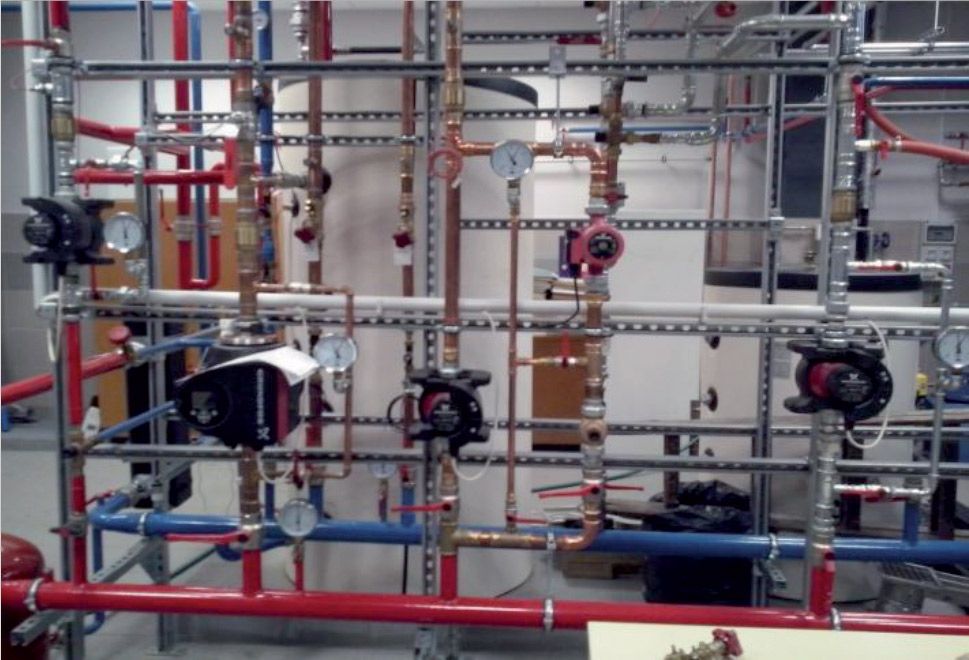

Danรฝ kondenzaฤnรฝ kotol zรกsobuje teplom ฤasลฅ laboratรณria, v ktorej prebiehali experimentรกlne merania. Od zdroja tepla vedรบ oceฤพovรฉ potrubnรฉ rozvody cez hydraulickรบ vรฝhybku (anuloid) oddeฤพujรบcu kotlovรฉ okruhy od vykurovacรญch okruhov. Nรกsledne pokraฤujรบ rozvody vykurovania do zdruลพenรฉho rozdeฤพovaฤa a zberaฤa s piatimi vetvami. Na รบฤely experimentรกlneho merania sa pouลพila jedna vykurovacia vetva, ktorรก reprezentovala simulovanรบ vykurovaciu sรบstavu (obr. 2).

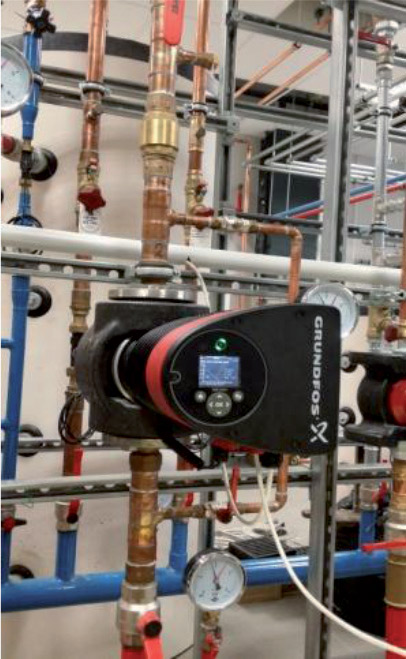

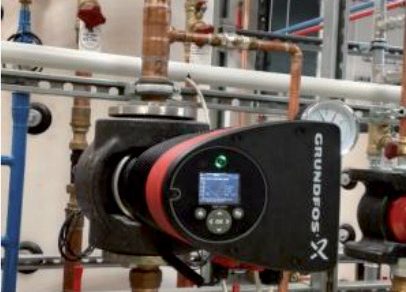

Obr. 2 Obehové ฤerpadlo MAGNA 3 32-120 F 220 Obr. 2 Obehové ฤerpadlo MAGNA 3 32-120 F 220
Obr. 2 Obehovรฉ ฤerpadlo MAGNA 3 32-120 F 220

Obeh teplonosnej lรกtky na sledovanej vykurovacej vetve zabezpeฤuje obehovรฉ ฤerpadlo Grundfos MAGNA 3 32-120 F 220 (obr. 2) osadenรฉ do oceฤพovรฉho potrubia dimenzie DN 32.
Charakteristiku sรบstavy, resp. jej dynamickรฉ sprรกvanie, zastupuje regulaฤnรฝ ventil TA Hydronics DN 32 inลกtalovanรฝ v spรคtnom potrubรญ danej vykurovacej vetvy. Teplota teplonosnej lรกtky zรกvisela od nastavenรฝch okrajovรฝch podmienok experimentรกlneho merania.

Okrajovรฉ podmienky

Parametre obehovรฉho ฤerpadla sa analyzovali pri tรฝchto okrajovรฝch podmienkach:
I. Simulovala sa vykurovacia sรบstava pri teplote teplonosnej lรกtky okolo 40 ยฐC, ktorรก reprezentuje prechodnรฉ obdobia vykurovacej sezรณny (jar, jeseลˆ). Obehovรฉ ฤerpadlo bolo nastavenรฉ na rรดzne charakteristiky pracovnej krivky.
II. Simulovala sa vykurovacia sรบstava pri teplote teplonosnej lรกtky okolo 60 ยฐC, ktorรก reprezentuje vrchol vykurovacej sezรณny (zima). Obehovรฉ ฤerpadlo bolo identicky nastavenรฉ na rรดzne charakteristiky pracovnej krivky.

Metodika experimentรกlneho merania

Obehovรฉ ฤerpadlo (MAGNA 3 32-120 F 220) druhej vetvy rozdeฤพovaฤa (obr.โ€ฏ2) a zberaฤa bolo pri oboch prevรกdzkovรฝch teplotรกch (40 , resp. 60 ยฐC) nastavenรฉ na prevรกdzku na konลกtantnรฉ otรกฤky, proporcionรกlny tlak a na zรกver na funkciu AutoADAPT. Keฤลพe iลกlo o najmodernejลกie progresรญvne obehovรฉ ฤerpadlo sรบฤasnosti, bolo na ลˆom moลพnรฉ nastaviลฅ vลกetky danรฉ prevรกdzkovรฉ reลพimy.

Dynamickรฉ sprรกvanie sa vykurovacej sรบstavy poฤas vykurovacej sezรณny, resp. poฤas kratลกรญch obdobรญ, sa demonลกtrovalo pomocou regulaฤnรฉho ventilu TA HYDRONICS inลกtalovanรฉho vo vratnom potrubรญ. Regulaฤnรฝ ventil mรก moลพnosti nastavenia od hodnoty 4,2 aลพ po hodnotu 0.

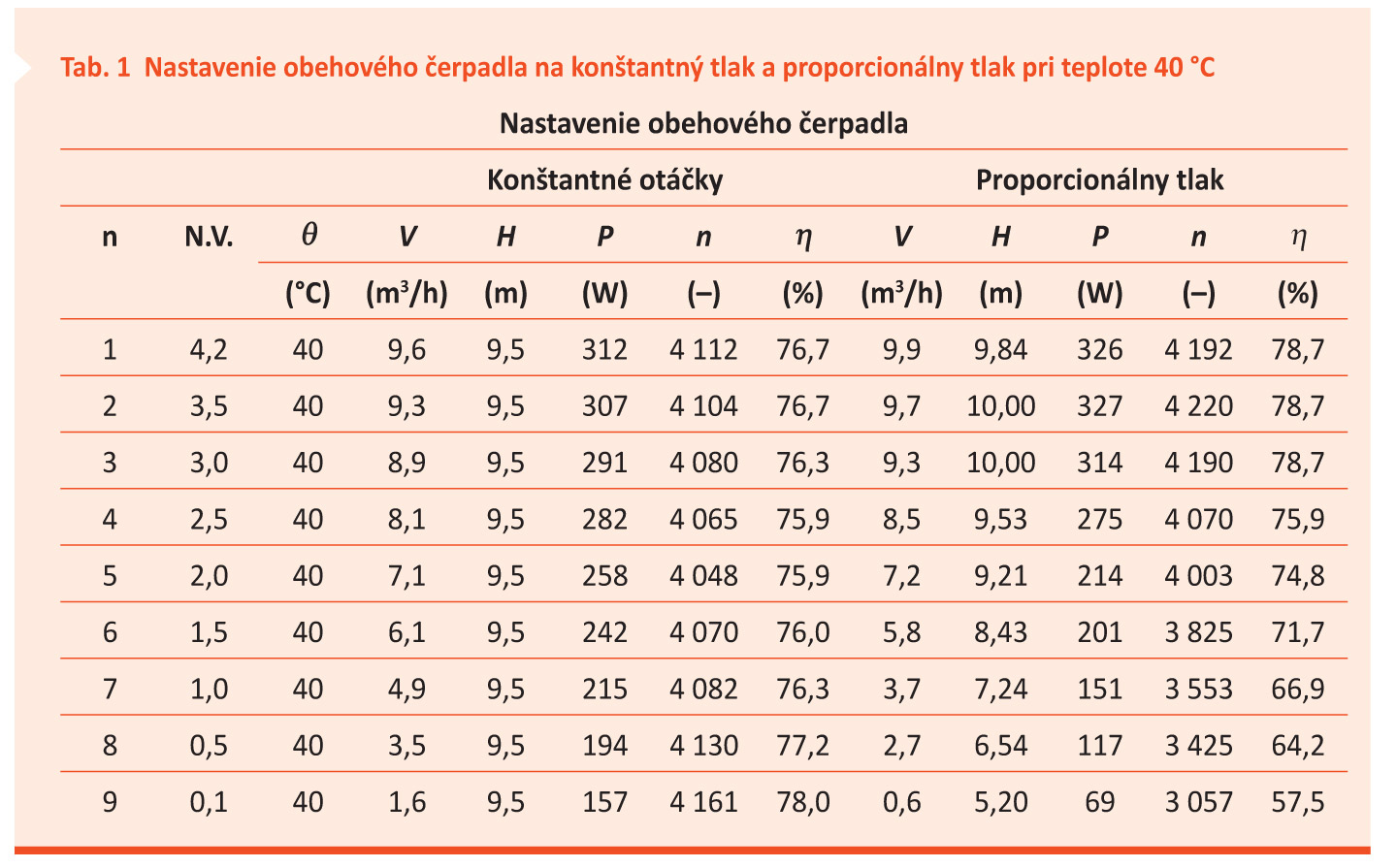

ฤŒรญslo reprezentuje poฤet otรกฤok na regulaฤnom ventile, priฤom hodnota 4,2 znamenรก, ลพe ventil je รบplne otvorenรฝ (nekladie ลพiadny odpor) a ฤรญslo 0 znamenรก, ลพe je ventil รบplne zatvorenรฝ (nepretekรก cez neho ลพiadne mnoลพstvo teplonosnej lรกtky), kladie najvรคฤลกรญ odpor. V tab. 1 a 2 je zhrnutรฉ sprรกvanie sa obehovรฝch ฤerpadiel pri danej teplote teplonosnej lรกtky a nastavenรญ obehovรฉho ฤerpadla. Podrobnejลกie sa budeme venovaลฅ analรฝze sprรกvania sa obehovรฉho ฤerpadla pri teplote 40 ยฐC.

Analรฝza nameranรฝch hodnรดt

Na zรกklade nameranรฝch hodnรดt moลพno konลกtatovaลฅ, ลพe pri nastavenรญ obehovรฉho ฤerpadla (OฤŒ) na konลกtantnรฝ tlak bola danรก hodnota vรฝtlaฤnej vรฝลกky H = 9,5 m รบspeลกne dodrลพanรก, aj pri zniลพujรบcom sa objemovom prietoku V (m3/h) obehovรฉ ฤerpadlo stรกle dodrลพiavalo konลกtantnรบ vรฝtlaฤnรบ vรฝลกku. Otรกฤky na obehovom ฤerpadle n boli poฤas celรฉho merania zhruba identickรฉ a takisto aj รบฤinnosลฅ obehovรฉho ฤerpadla ฮท (%) .

Pri nastavenรญ OฤŒ na regulรกciu na proporcionรกlny tlak mรดลพeme potvrdiลฅ, ลพe s klesajรบcim objemovรฝm prietokom adekvรกtne klesรก aj dopravnรก vรฝลกka obehovรฉho ฤerpadla H (m), ako to moลพno vidieลฅ v tab.โ€ฏ1. Proporcionรกlne s dopravnou vรฝลกkou klesรก aj potrebnรฝ prรญkon P (W), otรกฤky ฤerpadla n a nรกsledne aj jeho รบฤinnosลฅ ฮท (%).

Zaujรญmavosลฅou bolo, ลพe pri nastavenรญ ventilu na hodnotu 1,5 bolo poฤuลฅ urฤitรฉ pรญskanie vo ventile a pri hodnote 1,0 nastavenia ventilu bolo dodatoฤne poฤuลฅ aj syฤanie. Obehovรฉ ฤerpadlo si podฤพa premenlivรฝch podmienok prispรดsobovalo pรกsmo proporcionality, ฤo sa zobrazovalo na displeji.

Nasledujรบce nastavenie โ€“ regulรกcia podฤพa konลกtantnej krivky โ€“ predstavuje regulรกciu, ktorรบ pouลพรญvali najstarลกie modely obehovรฝch ฤerpadiel (NTV, NTR). Tu mรดลพeme sledovaลฅ, ลพe pri poklese prietoku ventilom (uzatvรกranie ventilu) klesรก aj objemovรฝ prietok V (m3/h) teplonosnej lรกtky obehovรฝm ฤerpadlom, avลกak paradoxne sa zvyลกuje dopravnรก vรฝลกka obehovรฉho ฤerpadla z hodnoty H = 9,8 m aลพ do vysokรฝch hodnรดt H = 12,76 m. So zvyลกujรบcou sa dopravnou vรฝลกkou sa rapรญdne zvรฝลกili aj otรกฤky n a รบฤinnosลฅ ฮท (%) zostรกva po celรฉ meranie rovnakรก ฮท = 96,1 %.

Hlavnรฝm negatรญvnym javom bola okrem zvyลกujรบcich sa otรกฤok veฤพkรก hluฤnosลฅ ฤerpadla a veฤพmi nekomfortnรก prevรกdzka.

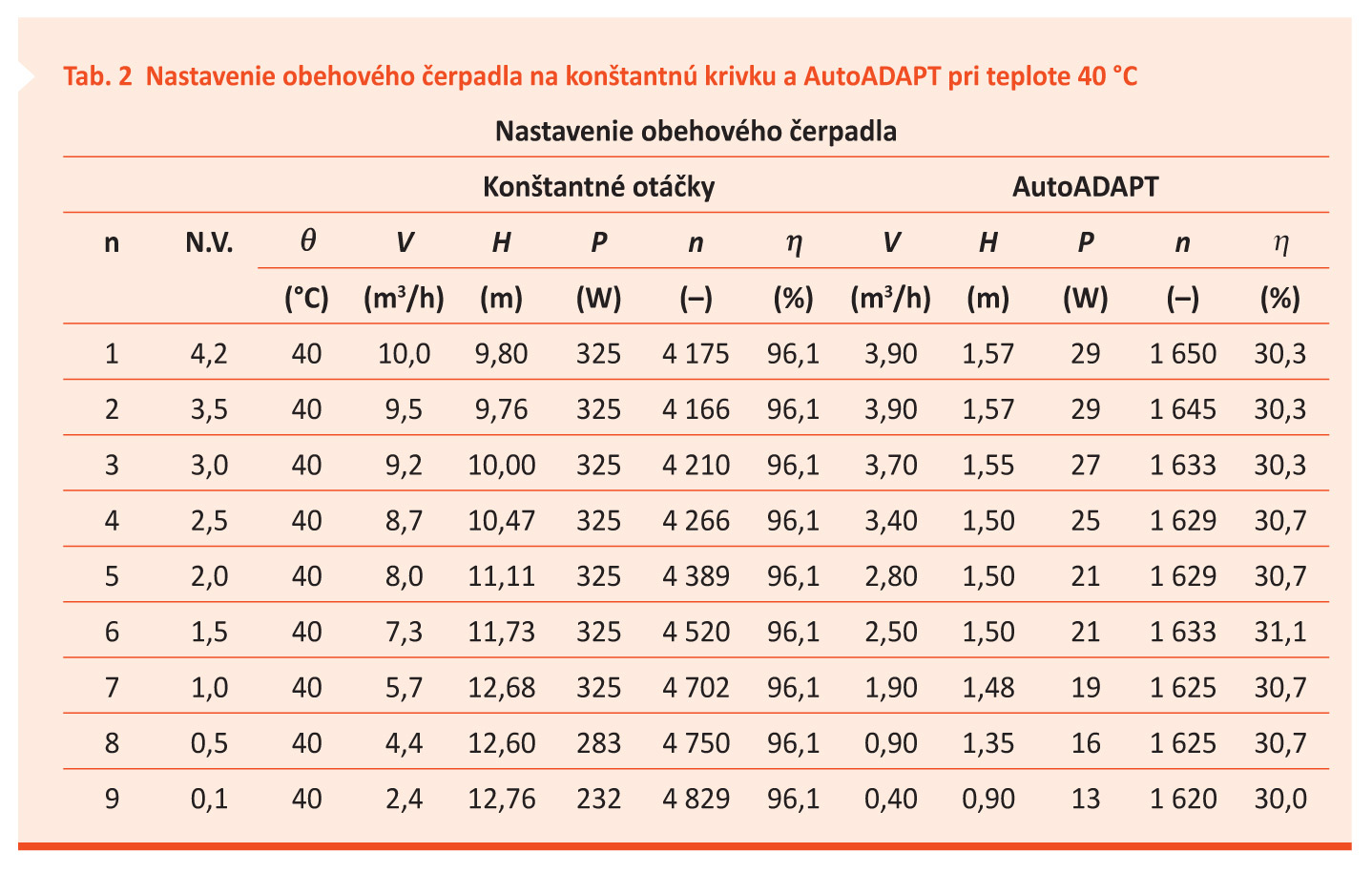

Poslednรฝm meranรฝm spรดsobom regulรกcie bolo nastavenie obehovรฉho ฤerpadla na funkciu AutoADAPT, ktorรก by mala samostatne zabezpeฤiลฅ a vyhodnotiลฅ poลพiadavky vykurovacej sรบstavy a podฤพa nich nastaviลฅ prevรกdzku obehovรฉho ฤerpadla. Ako mรดลพeme sledovaลฅ z tab. 2, samotnรฝ objemovรฝ prietok V (m3/h) bol pri รบplne otvorenom regulaฤnom ventile (4,2) o 50 % niลพลกรญ ako pri vลกetkรฝch ostatnรฝch prรญpadoch.

Dopravnรก vรฝลกka H (m) obehovรฉho ฤerpadla bola skoro poฤas celรฉho merania konลกtantnรก na รบrovni pribliลพne H = 1,5 m. Potrebnรฝ prรญkon OฤŒ klesal so zniลพujรบcim sa objemovรฝm prietokom, priฤom otรกฤky a รบฤinnosลฅ OฤŒ boli poฤas celรฉho merania takmer identickรฉ. ฤŒerpadlo iลกlo veฤพmi ekonomicky a nebolo ho takmer poฤuลฅ. Porovnanie prรญkonov obehovรฝch ฤerpadiel s rรดznymi prevรกdzkovรฝmi nastaveniami je na obr. 3.

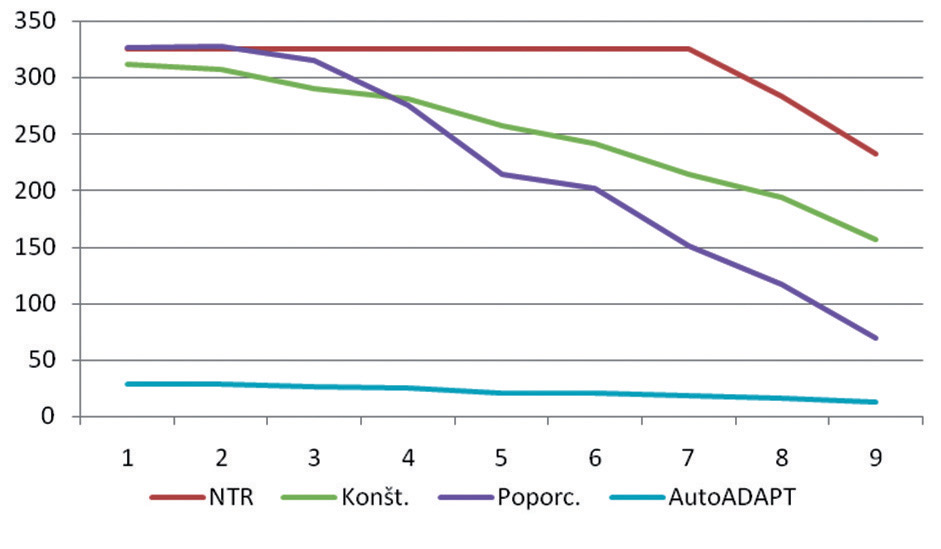

Obr. 3 Vzájomné porovnanie príkonov jednotlivých obehových ฤerpadiel
Obr. 3 Vzรกjomnรฉ porovnanie prรญkonov jednotlivรฝch obehovรฝch ฤerpadiel

Zรกver

Mรดลพeme konลกtatovaลฅ, ลพe nameranรฉ hodnoty v laboratรณrnych podmienkach nรกm potvrdili รบdaje deklarovanรฉ vรฝrobcami a vลกeobecne zauลพรญvane vedomosti o danรฝch druhoch obehovรฝch ฤerpadiel. Z obr. 3 vyplรฝva, ลพe najlepลกie sa poลพiadavkรกm vykurovacej sรบstavy pribliลพuje ฤerpadlo pri nastavenรญ na AutoADAPT, vtedy sรบ zabezpeฤenรฉ potrebnรฉ parametre pri minimรกlnej spotrebe elektrickej energie.

Literatรบra
1.    PETRรล , D. a kol.: Vykurovanie rodinnรฝch a bytovรฝch domov. Bratislava: JAGA, 2005.
2.    CSONKAI, I. โ€“ DOHOLUCZKI, T.: Tำงbb, mint hidraulika, Wien โ€“ Budapest โ€“ 2013.
3.    HOMONNAY Gy.-nรฉ. a kol.: ร‰pรผletgรฉpรฉszet 2000 โ€“ Fลฑtรฉsยญtechnika II. Budapest, ร‰pรผletgรฉpรฉszet kiadรณ Kft. 2001.
4.    HURYCH, M. โ€“ DOUBRAVA, J.: Vyvaลพovรกnรญ potrubnรญch sรญtรญ. Praha: IMI International s.r.o., 2000.
5.    SKOVRAARD, A.: Grundfos System Guide: Comercial Building Services 2004.
6.    GARBAI, L.: Tรกvhล‘ellรกtรกs, hล‘szรกllรญtรกs. Typotex Elektronikus kiadรณ kft., Budapest 2012, s. 935.
7.    BรNHรDI, L. โ€“ CSONKAI, I.: Tรกvfutott lakรกsok rรฉsleges fลฑtรฉs kikapcsolรกsรกnak kำงvetkezmรฉnyei , Tanulmรกny, 2006.
8.    BรBHIDI, L. โ€“ KAJTรR, L.: Komfortelmรฉlet, Mลฑegyetemi Kiadรณ, Budapest 2000.
9.    RรCZ, L.: Analรฝza vplyvu obehovรฝch ฤerpadiel na energeticยญkรบ nรกroฤnosลฅ prevรกdzky vykurovacรญch sรบstav v bytovรฝch domoch, Dizertaฤnรก prรกca, Bratislava, september 2015.

Text: doc. Ing. Jรกn Takรกcs, PhD., Ing. Lukรกลก Rรกcz, PhD.
Autori pรดsobia na Katedre TZB SvF STU v Bratislave.
Obrรกzky: autori

ฤŒlรกnok bol uverejnenรฝ v ฤasopise TZB Haustechnik 5/2016.
