Fotovoltickรฉ moduly menia funkฤnosลฅ a architektรบru budov

Partneri sekcie:

Tenkovrstvovรก technolรณgia zaruฤuje niลพลกie nรกklady na prevรกdzku aย je menej nรกroฤnรก aj na spotrebu energie. Alternatรญvne aย bezpeฤnรฉ zdroje energie sรบ nielen รบฤinnรฝm nรกstrojom vย boji proti klimatickรฝm zmenรกm, ale aj proti rastรบcim cenรกm energie.

01schueco big image
08schueco big image
07schueco big image
05schueco big image
03schueco big image
fotovolticke moduly menia funkcnost a architekturu budov 6041 big image
Vyrobiลฅ, uchovaลฅ aย spotrebovaลฅ
Vฤaka kvalitnรฝm okennรฝm, dvernรฝm aย fasรกdnym systรฉmom moลพno energiu ลกetriลฅ, vฤaka solรกrno-termickรฝm aย fotovoltickรฝm systรฉmom ju vyrรกbaลฅ aย zรกroveลˆ prostrednรญctvom inteligentnej siete uchovรกvaลฅ aย rozvรกdzaลฅ vย rรกmci budovy. Do budovy treba umiestniลฅ ลกpeciรกlnu riadiacu jednotku, ktorรก vลกetky existujรบce zdroje solรกrnej energie aย tepla dokรกลพe prepojiลฅ sย jednotlivรฝmi spotrebnรฝmi miestami. Vyprodukovanรก energia sa vฤaka nej vyrobรญ, uchovรก aย spotrebuje na jednom mieste. Solรกrno-termickรฉ aย fotovoltickรฉ systรฉmy moลพno uplatniลฅ nielen vย sรบkromnej, ale aj vย komerฤnej ฤi vย priemyselnej sfรฉre.

Prรญkladom je prevetrรกvanรก hlinรญkovรก fasรกda so zabudovanรฝmi amorfnรฝmi tenkovrstvovรฝmi panelmi. Vรฝroba tรฝchto panelov prebieha na bรกze modernej fotovoltickej tenkovrstvovej technolรณgie, ktorรก je vย porovnanรญ sย vรฝrobou beลพnรฝch solรกrnych panelov menej nรกroฤnรก na spotrebu energie aย surovรญn aย charakteristickรก niลพลกรญmi nรกkladmi. Tenkovrstvovรฉ fotovoltickรฉ panely netreba umiestลˆovaลฅ len na juลพnรบ strechu sย predpรญsanรฝm sklonom. Mรดลพu sa umiestniลฅ aj na zvislรฉ plochy sย orientรกciou na vลกetky svetovรฉ strany aย mรดลพu sa zย nich vytvรกraลฅ architektonicky zaujรญmavรฉ fasรกdne aย okennรฉ systรฉmy.

Investor: Lindner Liegenschaften GmbH & Co. KG, Neu-Ulm/Nemecko
Architekti: Scherr + Klimke AG, Architekten und Ingenieure,
Neu-Ulm/Nemecko
Stavebnรก spoloฤnosลฅ: Siegfried Wรถlz Stahl โ€“ und Metallbau GmbH & Co. KG, Gundelfingen/Nemecko
Miesto: Neu-Ulm vย Nemecku
Termรญn dokonฤenia: jรบl 2011
Pouลพitรฉ systรฉmy: panel Schรผco ProSol TF, hlinรญkovรฉ profily Schรผco FW 50+

Vรฝroba
Amorfnรฉ panely sa vyrรกbajรบ โ€žnaparenรญmโ€œ extrรฉmne tenkej vrstvy kremรญka na nosnรฝ materiรกl. Polovodiฤovรก vrstva je vฤaka tomu oveฤพa tenลกia ako vย prรญpade kryลกtalickรฝch panelov. Pri vรฝrobe amorfnรฝch tenkovrstvovรฝch panelov sa spotrebuje iba zlomok kremรญka vย porovnanรญ sย jeho spotrebou pri vรฝrobe konvenฤnรฝch panelov. Prรกve vฤaka tomu sa podarilo vรฝrazne znรญลพiลฅ spotrebu tohto prรญrodnรฉho materiรกlu. Tenkovrstvovรฉ panely majรบ aj pri vysokรฝch prevรกdzkovรฝch teplotรกch veฤพmi dobrรฉ hodnoty vรฝnosu. Vyznaฤujรบ sa dlhou ลพivotnosลฅou aย znรญลพenรฝm mnoลพstvom emisiรญ ลกkodlivรฝch lรกtok, ktorรฉ vznikajรบ pri ich vรฝrobe. Ide oย technolรณgiu, ktorรก optimรกlne vyuลพรญva difรบzne svetlo aย prirodzenรฉ spektrum svetla.

Spomรญnanรฉ okennรฉ aย fasรกdne panely moลพno pouลพiลฅ vo vลกetkรฝch oblastiach oplรกลกtenia komerฤnรฝch objektov, od okien aย teplรฝch fasรกd cez studenรฉ fasรกdy aลพ po slneฤnรบ ochranu. Okrem pouลพitia vย รบplne novรฝch architektonicky prepracovanรฝch fasรกdnych rieลกeniach moลพno panely pouลพiลฅ aj na modernizรกciu existujรบcich budov.

Tenkovrstvovรฉ panely vย praxi

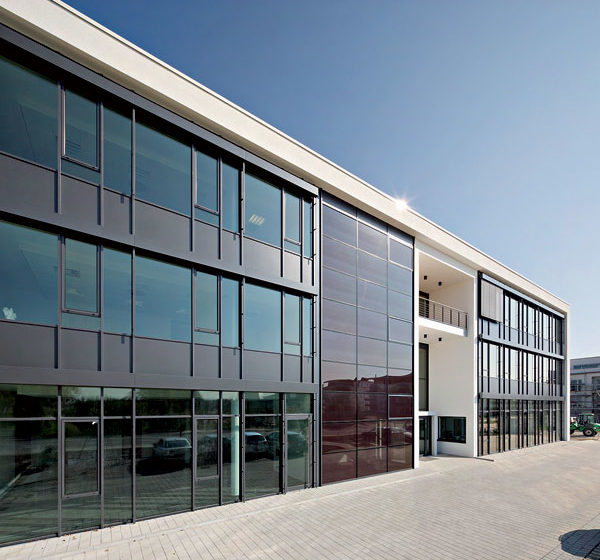

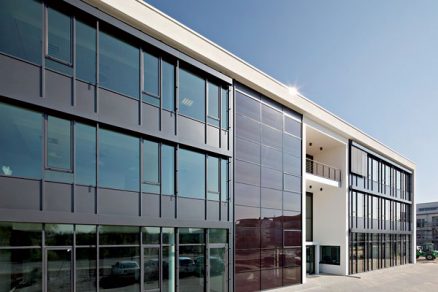

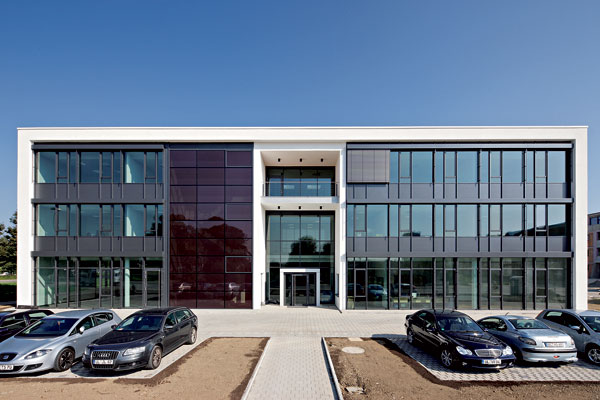

Fasรกda kaลพdรฉho objektu je do urฤitej miery vyjadrenรญm danej doby. Zaujรญmavou realizรกciou, pri ktorej sa uplatnili amorfnรฉ tenkovrstvovรฉ fotovoltickรฉ panely, je aj novรก obchodno-administratรญvna budova spoloฤnosti ESU electronic solutions nachรกdzajรบca sa vย nemeckom meste Neu-Ulm. Firma sa zaoberรก modelรกrstvom lodรญ, automobilov, ลพelezniฤnej techniky aย vรฝrobou prรญsluลกenstva aย elektroniky. Panely so zabudovanou tenkovrstvovou fotovoltikou sรบ sรบฤasลฅou zasklenรฉho oplรกลกtenia objektu.

Cieฤพom zadรกvateฤพa bolo zaฤleniลฅ novรฝ projekt nenรกsilne do ลกtruktรบry mesta aย zรกroveลˆ prezentovaลฅ inovatรญvny prรญstup. Architektonickรฉ rieลกenie budovy udรกva novรฝ ลกtandard, pretoลพe okrem otvorenosti vzhฤพadom na vonkajลกie prostredie je aj prejavom environmentรกlnej ohฤพaduplnosti. Hlavnรฝmi rysmi fasรกdy sรบ trblietavรฉ antracitovo sivรฉ hlinรญkovรฉ profily, trojitรฉ zasklenie aย polopriehฤพadnรฉ fotovoltickรฉ panely, ktorรฉ vyrรกbajรบ solรกrnu energiu.

Otvorenosลฅ aย transparentnosลฅ vย celom objekte
Poลพiadavku na otvorenosลฅ vzhฤพadom na vonkajลกie prostredie architekt naplnil vo vrchnรฝch troch podlaลพiach objektu. Na prรญzemรญ sa nachรกdzajรบ recepcia, showroomy aย ลกkoliace miestnosti firmy. Na dvoch hornรฝch podlaลพiach sรบ umiestnenรฉ kancelรกrie, konferenฤnรฉ priestory aย vรฝvojovรฉ miestnosti. Vyลกลกรญ stupeลˆ sรบkromia na hornรฝch poschodiach zabezpeฤuje nepriehฤพadnรฉ zรกbradlie aย voliteฤพnรฉ tienenie, ktorรฉ moลพno nastaviลฅ pomocou vรฝsuvnรฝch ลพalรบziรญ. Na druhom poschodรญ sa priamo nad vstupom do budovy nachรกdza bistro sย otvorenou terasou. Transparentnรฝ vstupnรฝ priestor zvรฝrazลˆuje betรณnovรฝ vรฝklenok aย susediaci celok fotovoltickรฝch panelov prirodzenej hnedej farby, ktorรฝ je umiestnenรฝ vย oblasti schodiska. Pozdฤบลพna nรญzka trojpodlaลพnรก budova pรดsobรญ ฤistรฝm aย harmonickรฝm dojmom. Prispieva kย tomu aj biely ลพelezobetรณnovรฝ skelet, ktorรฝ lemuje aย ohraniฤuje celรบ juลพnรบ transparentnรบ stranu objektu. Zvyลกnรฉ steny budovy sรบ tepelne izolovanรฉ.

Tepelnoizolaฤnรก fasรกda

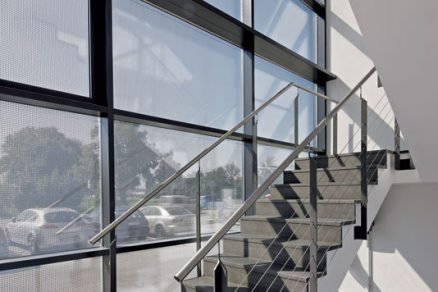

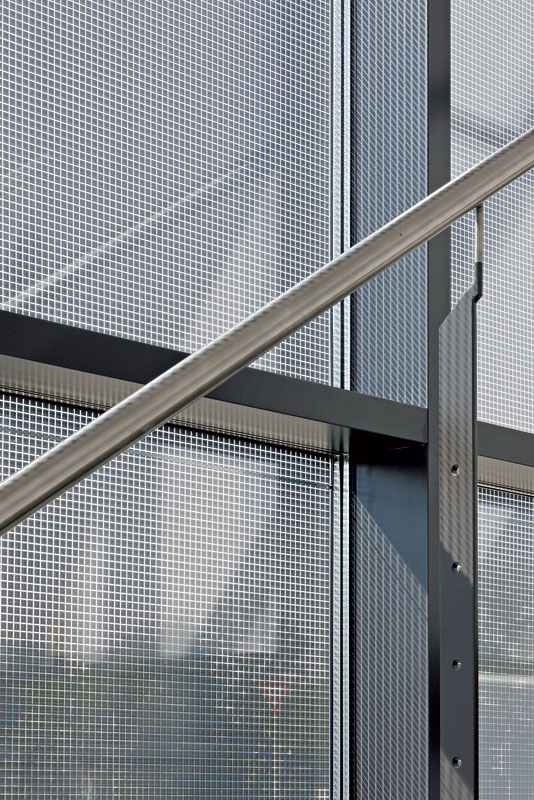

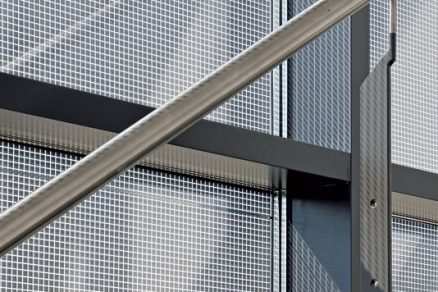

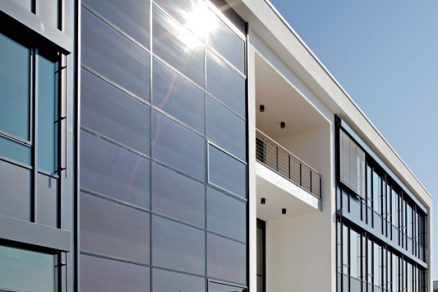

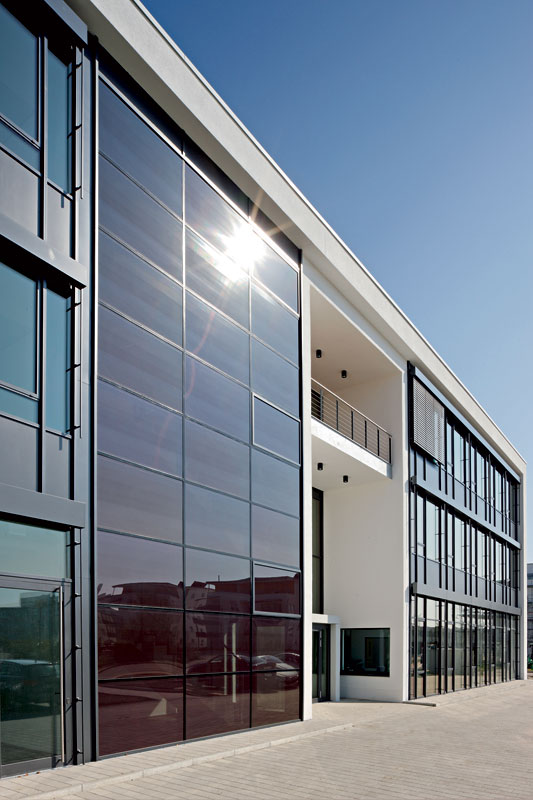

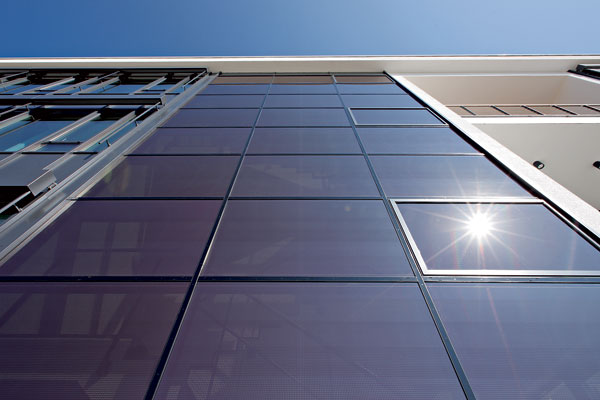

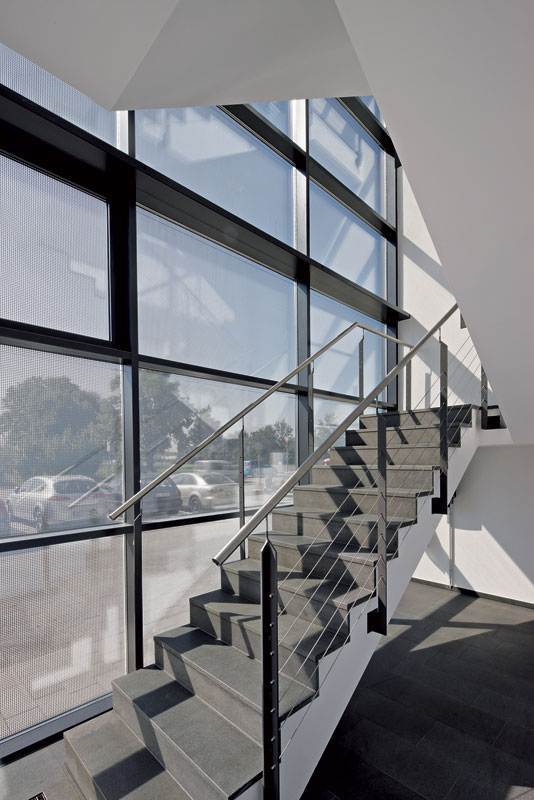

Na celozasklenรบ fasรกdu na juลพnej strane objektu sa pouลพili hlinรญkovรฉ profily sย trojitรฝm zasklenรญm. Polopriehฤพadnรฉ fotovoltickรฉ panely vย hnedom odtieni sa nainลกtalovali vย oblasti schodiska aย celรฉmu architektonickรฉmu konceptu dodali na funkฤnosti aย pรดsobivosti. Jednotnรฝ hladkรฝ povrch panelov zabezpeฤuje prรญjemnรบ svetelnรบ atmosfรฉru aย vytvรกra zย fasรกdy originรกlny prvok. Vฤaka urฤitรฉmu stupลˆu transparentnosti (20ย %) je na schodisku vย priebehu dลˆa dostatok svetla, naopak, poฤas slneฤnรฝch dnรญ pรดsobia panely ako tieniaci prvok. ฤŽalลกou dรดleลพitou aย kฤพรบฤovou vlastnosลฅou tenkovrstยญvovรฉho fotovoltickรฉho systรฉmu je vรฝroba solรกrnej energie, panely sรบ vรฝkonnรฉ pri pรดsobenรญ difรบzneho svetla aย pri vysokรฝch prevรกdzkovรฝch teplotรกch. Dvadsaลฅลกtyri nainลกtalovanรฝch polopriehฤพadnรฝch panelov sย celkovou plochou 60ย m2 sย inลกtalovanรฝm vรฝkonom 2,23 kWp vyrobรญ poฤas roka pribliลพne 1โ€ฏ570ย kWh energie, ktorรก sa mรดลพe odvรกdzaลฅ aj do siete. Spoloฤnosti to prinรกลกa roฤnรฉ รบspory vย podobe 355 litrov vykurovacieho oleja aย predstavuje znรญลพenie emisiรญ CO2 oย pribliลพne 835ย kg. Ako zariadenia na odvรกdzanie dymu aย tepla slรบลพia tri slepรฉ moduly na fasรกde, ktorรฉ moลพno rozpoznaลฅ podฤพa orรกmovania. Zย vonkajลกej strany sรบ vลกak dokonale integrovanรฉ do ลกtruktรบry fasรกdy tak, aby nedoลกlo kย naruลกeniu jej celistยญvosti. Aj keฤ plocha modulov 60ย m2 vย oblasti schodiska รบplne nepokryje energetickรฉ potreby administratรญvnej budovy, zย hฤพadiska trvalej udrลพateฤพnosti ide oย veฤพkรฝ krok.

TEXT: Ing. Peter ล kvaril
FOTO: SCHรœCO

Ing. Peter ล kvaril je vedรบcim organizaฤnej zloลพky SCHรœCO International KG na Slovensku.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly.
