Inteligentnรฉ oplรกลกtenie budov

Partneri sekcie:

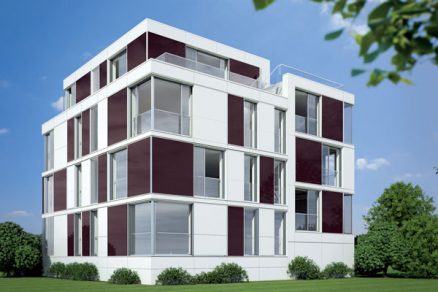

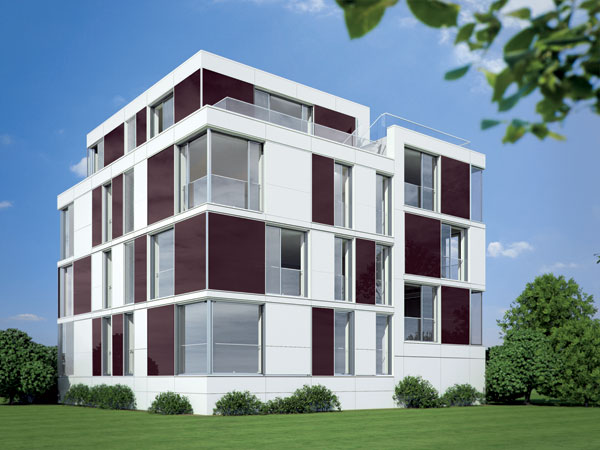

Referenฤnรฝ objekt spoloฤnosti Schรผco zaloลพenรฝ na systรฉme inteligentnรฉho oplรกลกtenia budov Schรผco 2ยฐ stojรญ pri jazere Schlei neฤaleko severonemeckรฉho mesta Schleswig. Mestskรฝ dom so ลกiestimi apartmรกnmi je pilotnรฝm projektom sย univerzรกlne pouลพiteฤพnรฝm aย nadฤasovรฝm systรฉmom oplรกลกtenia budov, urฤenรฝm prioritne pre novostavby.

01 schuco big image
05 schuco big image
04 schuco big image
02 schuco big image
inteligentne oplastenie budov 5135 big image
Systรฉm inteligentnรฉho oplรกลกtenia budov Schรผco 2ยฐ je zaloลพenรฝ na dvoch zรกkladnรฝch energeticky aktรญvnych komponentoch: pohyblivรฝch funkฤnรฝch vrstvรกch (tepelnoizolaฤnej, tieniacej, fotovoltickej) aย termoaktรญvnych stenovรฝch prvkoch. Adaptabilita jednotlivรฝch funkฤnรฝch vrstiev na vonkajลกie aย vnรบtornรฉ prostredie vedie kย maximรกlnej energetickej efektรญvnosti budovy.

Multifunkฤnรฝ systรฉm 2ยฐ plnรญ tieto funkcie: tepelnรบ izolรกciu, chladenie aย ventilรกciu sย akumulรกciou tepla, tienenie, zaistenie bezpeฤia aย sรบkromia aย produkciu energie. Vย nadvรคznosti na uvedenie systรฉmu inteligentnรฉho oplรกลกtenia budov Schรผco 2ยฐ do praxe sa zaฤala uลพ aj sรฉriovรก vรฝroba. Detailne bol celรฝ systรฉm 2ยฐ predstavenรฝ verejnosti na mnรญchovskom veฤพtrhu BAU, ktorรฝ sa konal vย januรกri tohto roka (oย systรฉme sme pรญsali uลพ aj vย naลกom ฤasopise vย ฤรญsle 1/2011).ย

Systรฉm 2ยฐ
Oznaฤenie systรฉmuย  2ยฐ vychรกdza zย celosvetovรฉho รบsilia, ktorรฉ sa zameriava na zamedzenie globรกlneho otepฤพovania oย viac ako 2 ยฐC (tento cieฤพ sa stanovil na medzinรกrodnej konferencii oย klimatickรฝch zmenรกch vย Kodani). Vย prospech tohto prรญstupu hovoria aj znรกme odhady, podฤพa ktorรฝch budovy spotrebovรกvajรบ viac neลพ 40 % celosvetovo vyprodukovanej energie. Systรฉm Schรผco 2ยฐ napฤบลˆa vลกetky kฤพรบฤovรฉ poลพiadavky tรฝkajรบce sa energetickej bilancie budov aj modernรฉho aย sofistikovanรฉho dizajnu aย aktรญvne prispieva kย zniลพovaniu emisiรญ sklenรญkovรฝch plynov spojenรฝch sย vรฝstavbou aย prevรกdzkou budov, konkrรฉtne plynu CO2. Vย sรบlade sย ustanoveniami uvedenรฝmi vย nariadenรญ oย รบspore energie EnEV 2009, ktorรฉ zdรดrazลˆujรบ predovลกetkรฝm spรคtnรฉ zรญskavanie tepla aย dobrรฉ izolaฤnรฉ vlastnosti fasรกd, bude referenฤnรฝ objekt navyลกe schopnรฝ usporiลฅ pribliลพne 80 % energie poลพadovanej na vykurovanie, chladenie ฤi klimatizรกciu.

Vรฝvojovรฝ tรญm sa pri nรกvrhu technolรณgiรญ systรฉmu inteligentnรฉho oplรกลกtenia budov Schรผco 2ยฐ inลกpiroval prรญrodou, lebo ona sama sa dokรกลพe najlepลกie prispรดsobiลฅ zmenรกm poฤasia aย klimatickรฝm podmienkam nielen poฤas dลˆa aย noci, ale aj vย rรกmci jednotlivรฝch roฤnรฝch obdobรญ. Aย prรกve na schopnosti prispรดsobiลฅ sa meniacim sa externรฝm aย internรฝm podmienkam bol tento priekopnรญcky systรฉm zaloลพenรฝ. Systรฉm ponรบka rieลกenie pre kaลพdรฝ novรฝ komerฤnรฝ aj sรบkromnรฝ projekt. Jednotlivรฉ funkฤnรฉ vrstvy sa naprojektujรบ tak, aby zodpovedali lokรกlnym externรฝm aj internรฝm podmienkam aย poลพiadavkรกm konkrรฉtneho prostredia aย investora. Moลพnosลฅ vรฝberu zย mnohรฝch rozmerov, povrchov ฤi jednotlivรฝch mobilnรฝch vrstiev otvรกra dvere realizรกcii celรฉho radu stavieb โ€“ od kancelรกriรญ cez rezidenฤnรฉ budovy aลพ po novรฉ formy urbanistickรฉho bรฝvania. Vรฝnimkou nie je ani uplatnenie systรฉmu Schรผco 2ยฐ pri kvalitatรญvne nรกroฤnรฝch rekonลกtrukciรกch prestรญลพnych objektov.

steny,izolácia,opláštenie,termoaktívneAdaptabilnรฉ funkฤnรฉ vrstvy
Srdce systรฉmu tvoria adaptabilnรฉ funkฤnรฉ vrstยญvy (tepelnoizolaฤnรก, tieniaca, fotovoltickรก) aย termoaktรญvne stenovรฉ prvky.

Systรฉm pohyblivรฝch funkฤnรฝch vrstiev je vย projekte navrhnutรฝ tak, aby vrstvy ฤo najlepลกie odolรกvali externรฝm aย internรฝm klimatickรฝm podmienkam aย splnili poลพiadavky uลพรญvateฤพa budovy.

Prvรก, izolaฤnรก vrstva sa vysรบva pred sklenรฝ profil vย prรญpade zvรฝลกenej poลพiadavky na tepelnรบ izolรกciu, bezpeฤie aย sรบkromie. Ak je tieniaci element otvorenรฝ, dosahuje sรบฤiniteฤพ prechodu tepla Uย panelom systรฉmu Schรผco 2ยฐ sย rozmermi 2ย 500 ร— 2 500 mm hodnotu 0,60 W/(m2 . K). Ak je izolaฤnรก vrstva zatvorenรก, respektรญve aktรญvna, dosahuje sรบฤiniteฤพ prechodu tepla Uย hodnoty niลพลกie neลพ 0,5 W/(m2 . K).

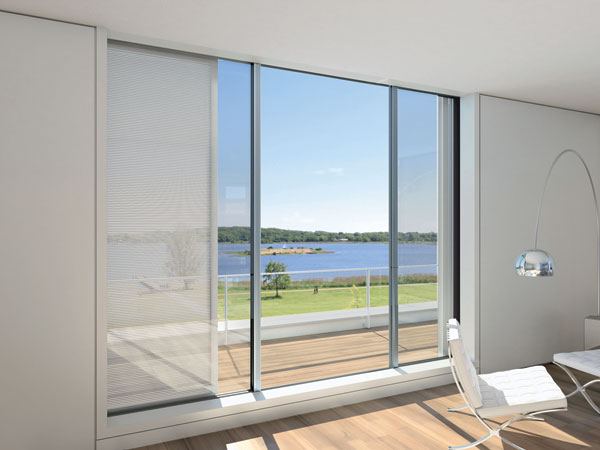

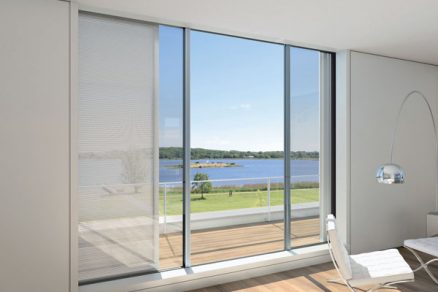

Vysokovรฝkonnรก tieniaca vrstva zasa pri teplรฝch slneฤnรฝch dลˆoch zaistรญ niลพลกie poลพiadavky na chladenie vzduchu aย klimatizรกciu. Navyลกe, hlinรญkovรฉ (konvexne aย konkรกvne zaoblenรฉ) mikroลพalรบzie tohto panelu prepustia do interiรฉru dostatok difรบzneho svetla, aย tak zabezpeฤia kvalitnรฉ osvetlenie. Transparentnosลฅ tieniacej vrstvy na รบrovni 35 % zรกroveลˆ poskytne dobrรบ priehฤพadnosลฅ, takลพe aj keฤ je tieniaca vrstva zatvorenรก, vidieลฅ cez ลˆu von. Aktivovaลฅ sa mรดลพe aj pri poveternostnรฝch podmienkach sย rรฝchlosลฅou vetra dosahujรบcou aลพ 30 m/s.

Poslednรก, fotovoltickรก vrstva je zaloลพenรก na technolรณgii tenkovrstvovej fotovoltiky Schรผco ProSol TF, ktorรก okrem moลพnosti vertikรกlnej inลกtalรกcie na vลกetky svetovรฉ strany (vฤaka schopnosti efektรญvne vyuลพรญvaลฅ aj difรบzne svetlo) prinรกลกa prirodzenรฝ vzhฤพad aย homogรฉnnu ลกtruktรบru. Vyprodukovanรก energia sa mรดลพe nรกsledne vyuลพiลฅ priamo vย objekte alebo ju moลพno predaลฅ do distribuฤnej siete. Vย nadvรคznosti na typ pouลพitรฝch fasรกdnych elementov (otoฤnรฉ aย vรฝklopnรฉ alebo posuvnรฉ) umoลพลˆuje systรฉm voliลฅ dve aลพ tri posuvnรฉ vrstvy (sklenรบ, tieniacu, izolaฤnรบ ฤi fotovoltickรบ), avลกak fotovoltickรก vrstva je predurฤenรก viac na pevnรบ inลกtalรกciu.ย

Termoaktรญvna stena
Druhรฝ najdรดleลพitejลกรญ energeticky efektรญvny prvok systรฉmu Schรผco 2ยฐ reprezentuje termoaktรญvna stena (termoaktรญvne stenovรฉ prvky). รšloha termoaktรญvnej steny spoฤรญva jednak vย hybridnej ventilรกcii so spรคtnรฝm zรญskavanรญm tepla aย noฤnรฝm chladenรญm, jednak vย pasรญvnej ventilรกcii zaloลพenej na materiรกloch sย fรกzovou zmenou (materiรกly PCM). Integrovanรฉ ventilaฤnรฉ zariadenie so spรคtnรฝm zรญskavanรญm tepla zniลพuje poลพiadavky na vykurovanie aย chladenie interiรฉru. Materiรกly sย fรกzovou zmenou sรบ lรกtky schopnรฉ uchovรกvaลฅ tepelnรบ energiu sย vyuลพitรญm tzv. latentnรฉho tepla. Vฤaka schopnosti tรฝchto materiรกlov akumulovaลฅ teplo aย zรกroveลˆ ochladzovaลฅ vzduch sa zniลพujรบ nรกroky na dodatoฤnรบ klimatizรกciu.

Riadenie

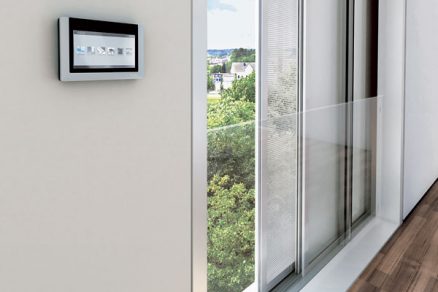

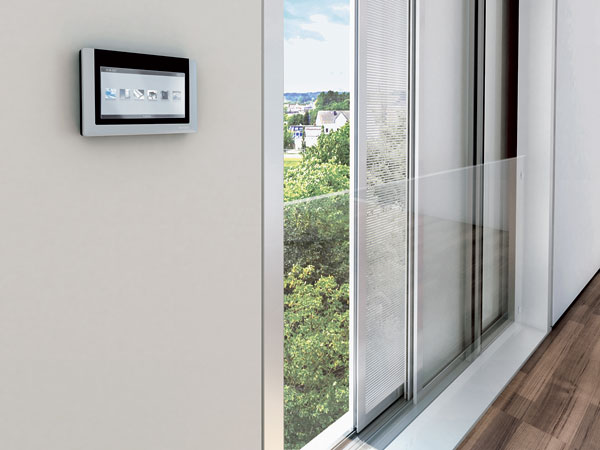

Funkฤnosลฅ jednotlivรฝch vrstiev aj termoaktรญvnej steny sa riadi aย kontroluje elektronicky cez centrรกlny kontrolnรฝ panel alebo prostrednรญctvom ฤiastkovรฝch panelov, ktorรฉ sรบ nainลกtalovanรฉ priamo pri jednotlivรฝch elementoch. Systรฉm umoลพลˆuje vรฝber zย niekoฤพkรฝch nastaviteฤพnรฝch reลพimov prevรกdzky, vลพdy sย dรดrazom na naplnenie individuรกlnych poลพiadaviek uลพรญvateฤพa aย prispรดsobenie vonkajลกรญm klimatickรฝm podmienkam.

steny,izolácia,opláštenie,termoaktívne steny,izolácia,opláštenie,termoaktívne

Objekt ako vรฝzva
Prvรฝ referenฤnรฝ objekt realizovanรฝ sย vyuลพitรญm modulov systรฉmu Schรผco 2ยฐ sa vย sรบฤasnosti dokonฤuje. Objekt vย prรญjemnom prostredรญ jazera Schlei na severe Nemecka vย meste Schleswig bol vรฝzvou nielen pre architektov, projektantov, stavbรกrov, ale aj pre spoloฤnosลฅ Schรผco, keฤลพe tento pilotnรฝ projekt sa naprojektoval aย zaฤal stavaลฅ eลกte pred uvedenรญm novej technolรณgie systรฉmu Schรผco 2ยฐ do sรฉriovej vรฝroby. Budova mestskรฉho domu so ลกiestimi apartmรกnmi sa vฤaka modulom systรฉmu 2ยฐ navrhla tak, aby ฤo najlepลกie reflektovala nezniฤenรฉ prostredie aย prรญrodnรฉ krรกsy pobreลพia Baltskรฉho mora. Fasรกda prinรกลกa ฤistรฉ lรญnie aย jednoduchรฝ dizajn vytvorenรฝ fasรกdnymi elementmi aย funkฤnรฝmi vrstvami. Jednotlivรฉ apartmรกny sย rozlohou 80 aลพ 170 m2 sa budรบ mรดcลฅ pochvรกliลฅ zariadenรญm sย vysokรฝm ลกtandardom, ponรบkajรบcim komfortnรฝ ลพivot. Mezonetovรฉ aย duplexnรฉ jednotky sย exkluzรญvnymi interiรฉrmi charakterizujรบ priestornosลฅ, otvorenรฉ podlaลพia ฤi veฤพkoploลกnรฉ sklenenรฉ elementy.

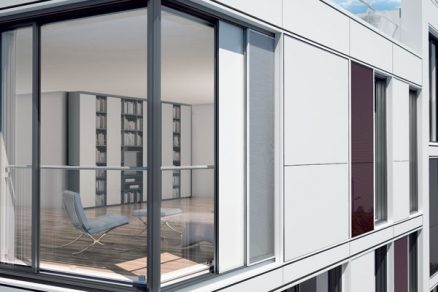

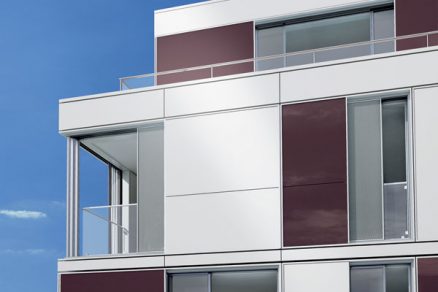

Adaptabilnรฉ aย pohyblivรฉ funkฤnรฉ vrstvy sรบ tvorenรฉ sklenenou, tepelnoizolaฤnou aย tieniacou vrstvou. Fotovoltickรฉ elementy prรญrodnej farby sย vysokรฝm leskom aย biele panely termoaktรญvnej steny sรบ na fasรกde nainลกtalovanรฉ napevno. Kombinรกcie pevnรฝch aย pohyblivรฝch elementov, ktorรฉ sรบ navyลกe rรดznofarebnรฉ sย rozdielnou ลกtruktรบrou, vytvรกrajรบ zaujรญmavรฝ dynamickรฝ vzhฤพad, ktorรฝ zapadรก do prirodzenรฉho ลพivotnรฉho prostredรญ pri Baltskom mori.

Energetickรก bilancia
Mestskรฝ rodinnรฝ dom prinรกลกa vรฝraznรฉ znรญลพenie energetickรฝch poลพiadaviek na vykurovanie, chladenie aย klimatizรกciu. Pri priemernej roฤnej spotrebe energie na vykurovanie 15 KWh/m2 sa referenฤnรฝ objekt dostรกva vย podstate na hodnoty pasรญvnych domov, tento projekt vลกak navyลกe vรฝrazne zniลพuje nรกklady na primรกrne spotrebovanรบ energiu.

Dom bude maลฅ vฤaka veฤพkรฉmu mnoลพstvu zasklenรฝch panelov umiestnenรฝch najmรค na juลพnej, zรกpadnej aย vรฝchodnej strane dostatok prirodzenรฉho dennรฉho svetla. Navyลกe, bude schopnรฝ generovaลฅ viac energie, neลพ koฤพko sรกm spotrebuje, aย to prostrednรญctvom nielen tenkovrstvovรฝch fotovoltickรฝch panelov umiestnenรฝch na fasรกde, ale aj 36 panelov nainลกtalovanรฝch na streche. Prebytok vyprodukovanej energie sa bude odvรกdzaลฅ do lokรกlnej siete. Zย ekonomickรฝch aj environmentรกlnych dรดvodov bude objekt napojenรฝ na mestskรฝ vykurovacรญ systรฉm.ย

(sf)
ฤŒlรกnok vznikol zย podkladov spoloฤnosti Schรผco International KG

Foto: Schรผco
