Interiérové tepelne aktívne panely s integrovanou aktívnou plochou, II. časť

ITAP panely – interiérové tepelne aktívne panely s integrovanou aktívnou plochou – inovatívnym spôsobom spájajú existujúce stavebné a energetické systémy do jedného kompaktného celku, čím vytvárajú kombinované stavebno-energetické systémy. Zároveň predstavujú stavebné konštrukcie s vnútorným zdrojom energie.

Pri riešení výskumných otázok sme zvolili metódu parametrickej štúdie. Vytvoril sa matematicko-fyzikálny model obvodovej steny s ITAP panelom a uskutočnili sa stacionárne (časovo ustálené) parametrické štúdie, pri ktorých sa menili: hrúbka tepelnej izolácie (ITAP panelu), rozstup a dimenzia rúrok, teplotný spád teplonosnej látky, teplota v interiéri a v exteriéri, resp. v susednej miestnosti. Všetky tieto parametrické štúdie sa uskutočnili pri okrajových podmienkach predstavujúcich zimné aj letné obdobie [1], [5], [6], [7], [8].

Neprehliadnite

Interiérové tepelne aktívne panely s integrovanou aktívnou plochou, I. časť

Teória výpočtu veľkoplošného sálavého vykurovania

Pri výpočte sálavej vykurovacej plochy sa vychádza z predpokladu, že priemerná povrchová teplota sálavej vykurovacej plochy neprekročí hygienicky prípustné hodnoty, pričom tepelný výkon sálavej vykurovacej plochy bude kryť tepelné straty vykurovaného priestoru. Pri modifikovanom výpočte pre sálavé teplovodné vykurovanie [2], [3], [4] platí:

Tepelná priepustnosť vrstvy nad/pred rúrkami La sa počíta ako

kde: a je hrúbka vrstvy nad/pred rúrkami (m),
    λa – súčiniteľ tepelnej vodivosti materiálu príslušnej vrstvy (W/(m² . K)),
    hp – súčiniteľ prestupu tepla (W/(m² . K)).

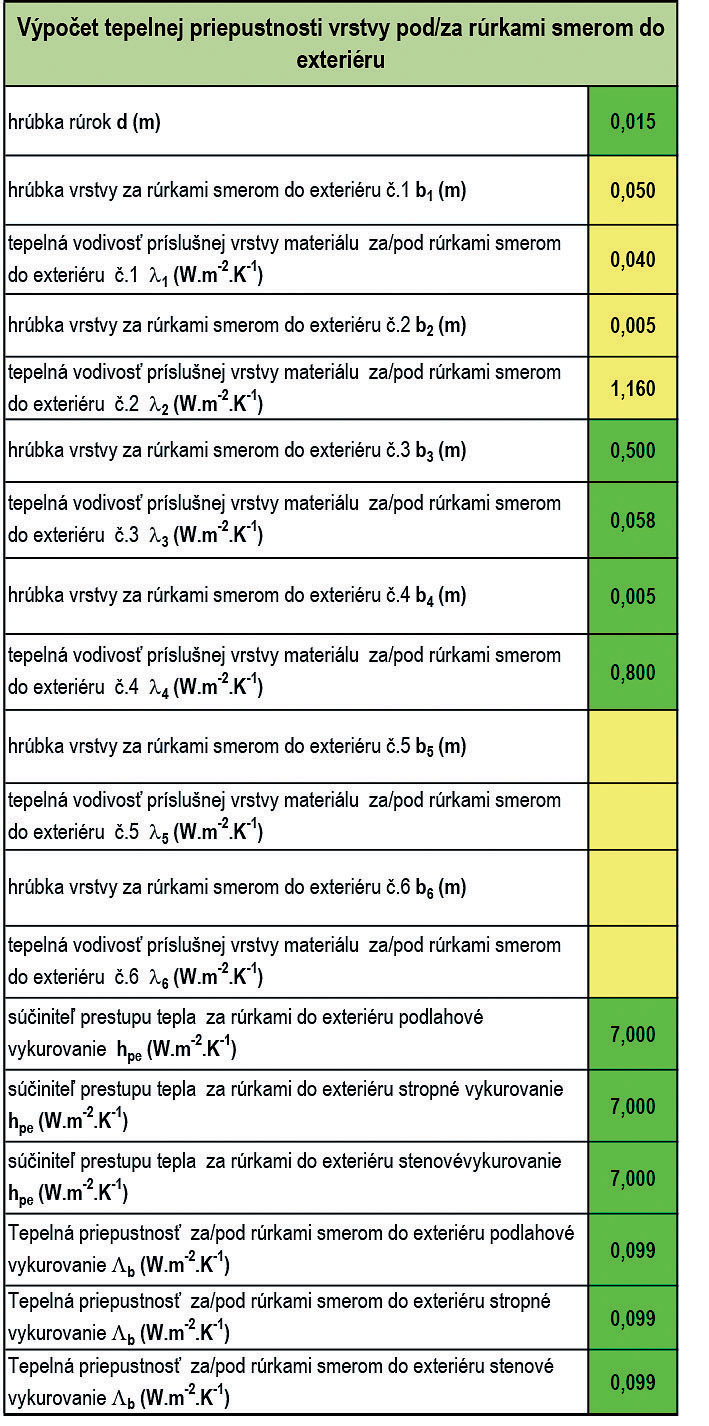

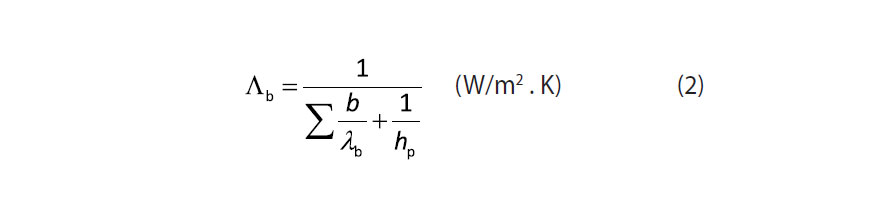

Tepelná priepustnosť vrstvy pod/za rúrkami Λb sa počíta ako

kde: b je hrúbka vrstvy pod/za rúrkami (m),
    λb – súčiniteľ tepelnej vodivosti materiálu príslušnej vrstvy (W/(m² . K)),
    hp – súčiniteľ prestupu tepla (W/(m² . K)).

Súčiniteľ m charakterizujúci vykurovaciu dos­ku z hľadiska šírenia tepla sa počíta ako

kde: La je tepelná priepustnosť vrstvy nad/pred rúrkami (W/(m² . K)),
    LB – tepelná priepustnosť vrstvy pod/za rúrkami (W/(m² . K)),
    λd – tepelná vodivosť materiálu vrstvy, do ktorého sú vložené rúrky (W/(m² . K)),
    d – priemer rúrok (m).

Povrchová teplota vykurovacej plochy θp sa počíta ako

kde: La je tepelná priepustnosť vrstvy nad/pred rúrkami (W/(m² . K)),
    hp – súčiniteľ prestupu tepla (W/(m² . K)),
    θm – priemerná teplota vykurovacej vody (°C),
    L – osová vzdialenosť rúrok (m),
    m – súčiniteľ charakterizujúci vykurovaciu dosku z hľadiska šírenia tepla (m-1),
    θi – výpočtová vnútorná teplota v miestnosti (°C).

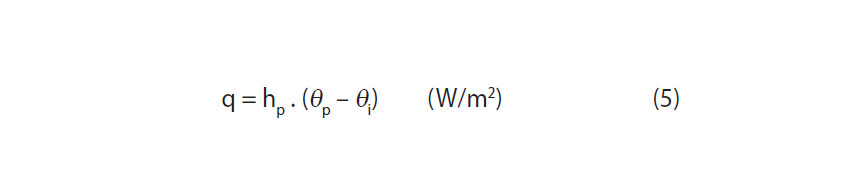

Merný tepelný výkon vykurovacej plochy smerom hore (q) sa počíta ako

kde: hp je súčiniteľ prestupu tepla z po­dla­hy smerom hore (W/(m² . K)),
    θp – povrchová teplota podlahy (°C),
    θi – výpočtová vnútorná teplota v miestnosti (°C).

Merný tepelný výkon vykurovacej plochy smerom dole (q´) sa počíta ako

kde: Lb je tepelná priepustnosť vrstvy pod rúrkami (W/(m² . K)),
    La – tepelná priepustnosť vrstvy nad rúrkami (W/(m² . K)),
    q – merný tepelný výkon podlahovej vykurovacej plochy smerom hore (W/m²).

Vykurovacia plocha S sa počíta ako

kde: q je tepelný výkon vykurovacej plochy smerom do interiéru (W/m²),
    q – tepelný výkon vykurovacej plochy smerom do exteriéru (W/m²),
    hp – súčiniteľ prestupu tepla z podlahy smerom hore (W/(m² . K)),
    θp – povrchová teplota podlahy (°C),
    θi – výpočtová vnútorná teplota v miestnosti (°C).

Tepelný výkon vykurovacej plochy Qs sa počíta ako

kde: q je tepelný výkon vykurovacej plochy smerom do interiéru (W/m²),
    q´ – tepelný výkon vykurovacej plochy smerom do exteriéru (W/m²),
    Sp – vykurovacia plocha (m²).

Matematicko-fyzikálny model

Ako základ pre parametrickú štúdiu sa vyhotovil matematicko-fyzikálny model pre podomietkové veľkoplošné vykurovanie (obr. 1, 2) a matematicko-fyzikálny model pre ITAP panely (obr. 2, 3). Na týchto modeloch vidieť farebne odlíšené materiály, z ktorých sa skladajú charakteristické fragmenty obvodovej steny a vnútornej steny s podomietkovým energetickým systémom a ITAP panelmi. Jednotlivým materiálom sa priradili tieto materiálové charakteristiky: d – hrúbka (m), ρ – objemová hmotnosť (kg/m³), λ – súčiniteľ tepelnej vodivosti (W/(m . K)) a c – merná tepelná kapacita (J/(kg . K)) [1], [2], [3], [4], [5], [6], [7], [8].

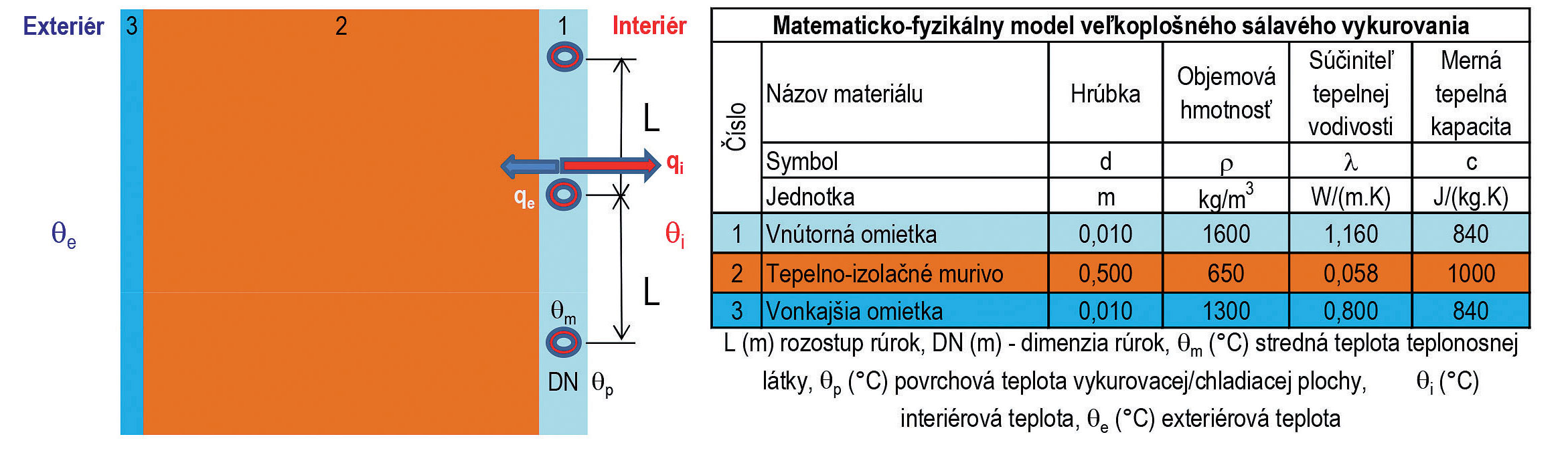

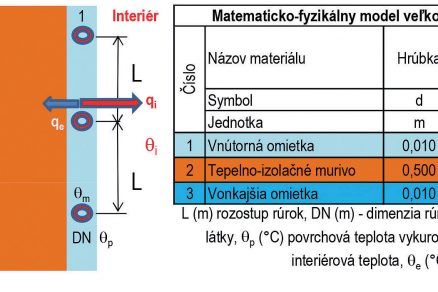

Obr. 1  Matematicko-fyzikálny model podomietkového veľkoplošného vykurovania na obvodovej stene a jednotlivé materiálové charakteristiky podľa STN 73 0540 – 3 (Zdroj: autor – Kalús, D.)

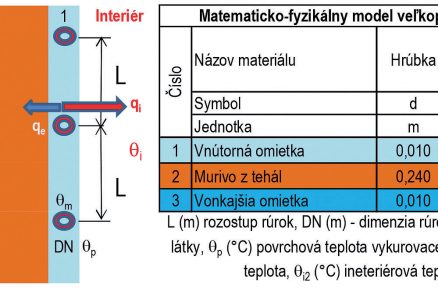

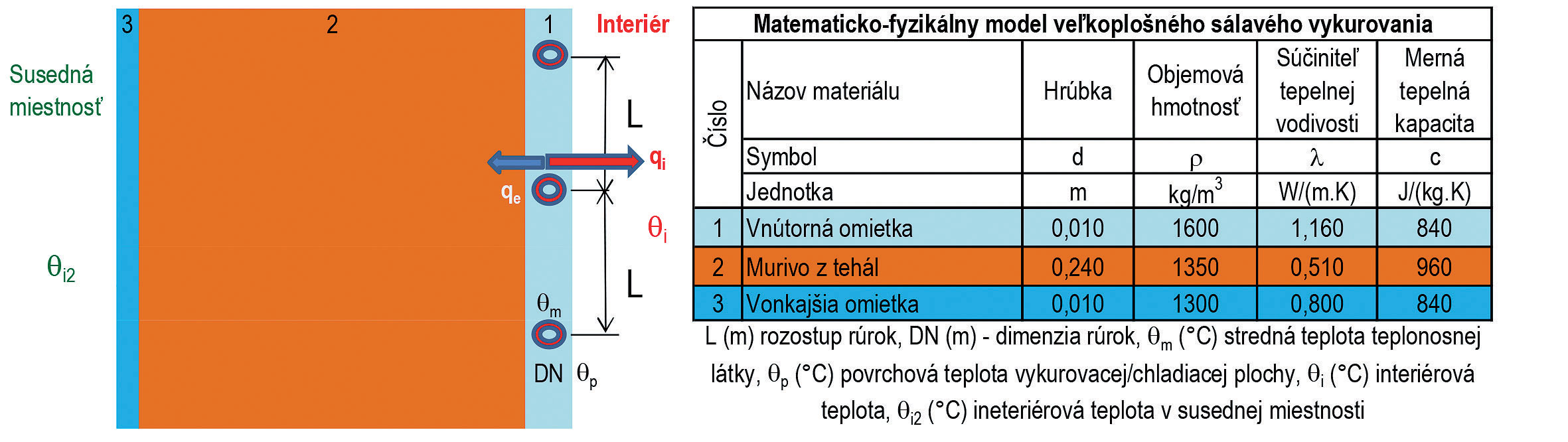

Obr. 2  Matematicko-fyzikálny model podomietkového veľkoplošného vykurovania na vnútornej stene a jednotlivé materiálové charakteristiky podľa STN 73 0540 – 3 (Zdroj: autor – Kalús, D.)

Parametrická štúdia

Parametrická štúdia pre matematicko-fyzikálny model fragmentu obvodovej a vnútornej steny s ITAP panelmi (obr. 3, 4) sa uskutočnila na matematickom konfigurátore Výpočet veľkoplošného sálavého vykurovania (VVSV) v MS Exceli (autor – Kalús, D.). Vstupné údaje, ktoré možno meniť, sú: hrúbka tepelnej izolácie (ITAP panelu), rozstup a dimenzia rúrok, teplotný spád teplonosnej látky a teplota v interiéri a exteriéri, resp. v susednej miestnosti, skladby a hrúbky stavebných konštrukcií pred/nad a za/pod rúrkami a tepelno-technické vlastnosti stavebných materiálov (tepelná vodivosť materiálov, súčiniteľ prestupu tepla). Parametrické výpočty sa uskutočnili pri okrajových podmienkach predstavujúcich zimné (θe = -11 °C) a letné obdobie (θe = +32 °C).

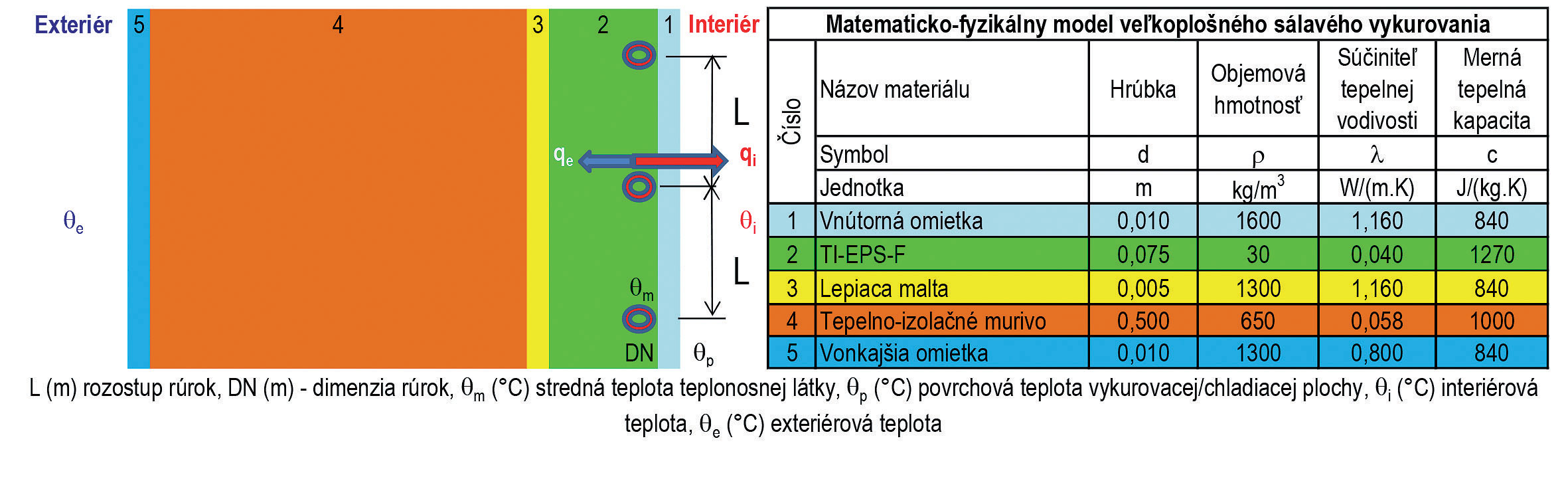

Obr. 3 Matematicko-fyzikálny model obvodovej steny s ITAP panelmi a jednotlivé materiálové charakteristiky podľa STN 73 0540 – 3 (Zdroj: autor – Kalús, D.)

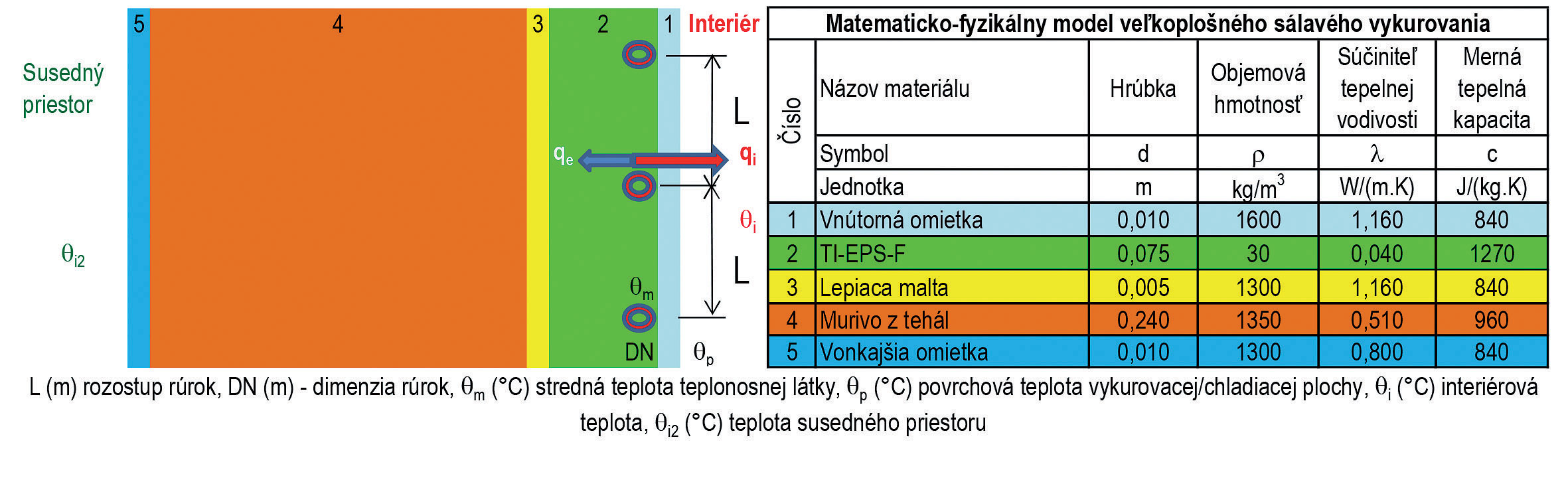

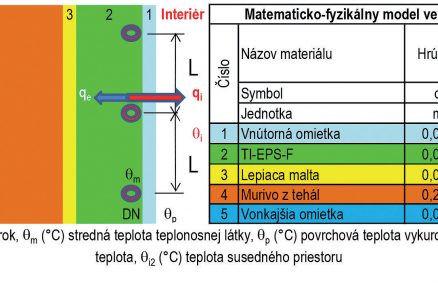

Obr. 4 Matematicko-fyzikálny model vnútornej steny s ITAP panelmi a jednotlivé materiálové charakteristiky podľa STN 73 0540 – 3 (Zdroj: autor – Kalús, D.)

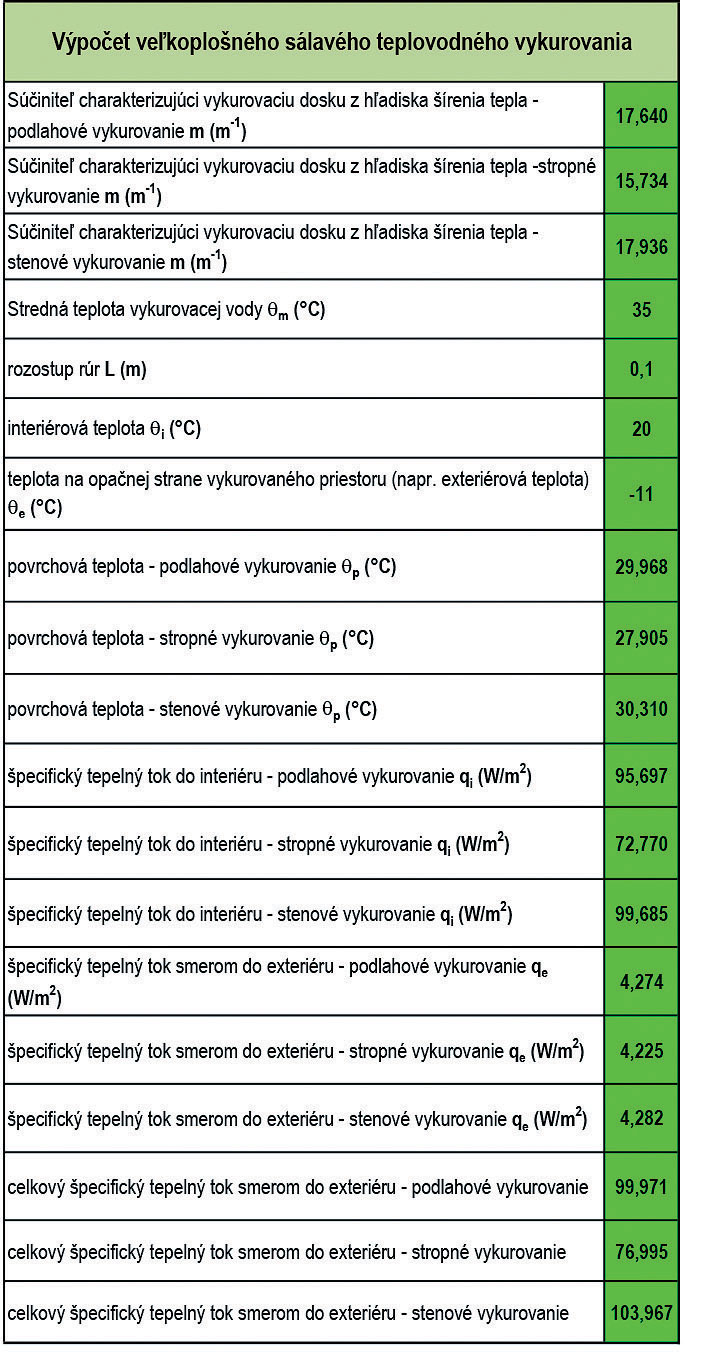

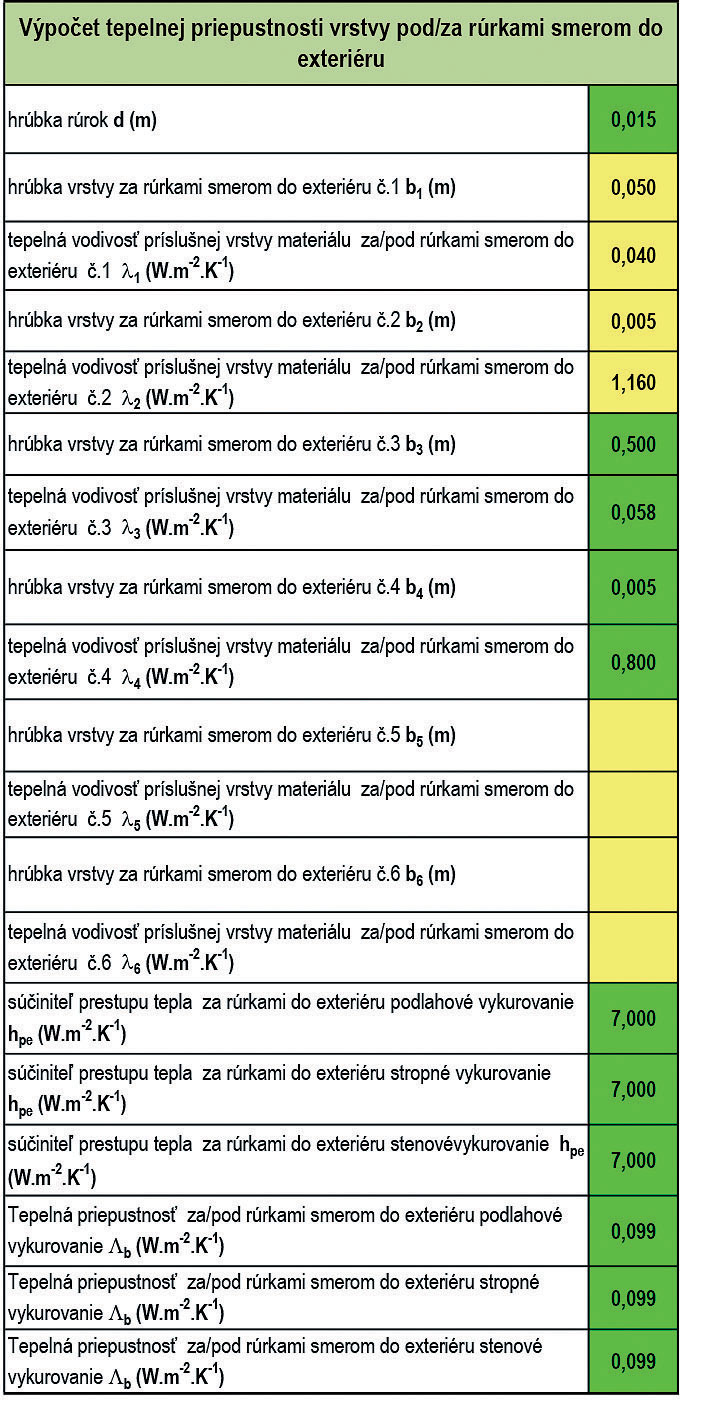

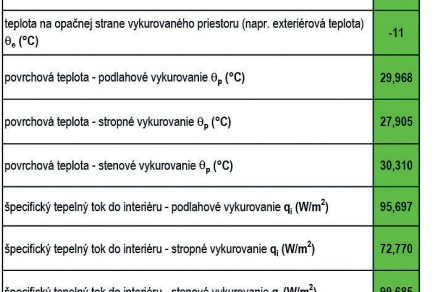

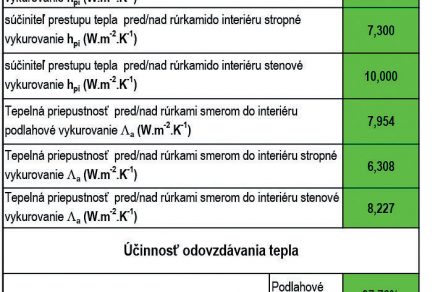

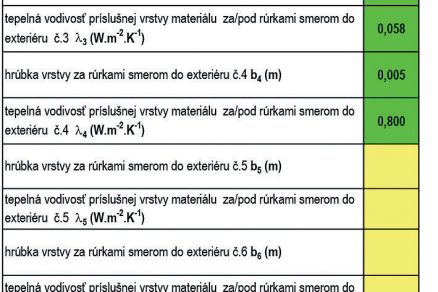

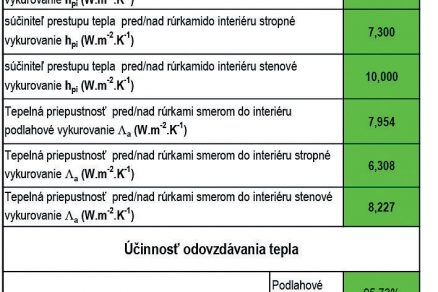

V tab. 1 sú uvedené vstupné kritériá parametrickej štúdie obvodovej steny s ITAP panelmi vo vykurovacom období. Sú to: hrúbka tepelnej izolácie 50 mm, dimenzia rúrok 15 mm, interiérová teplota +20 °C, exteriérová teplota -11 °C, stredná teplota teplonosnej látky +35 °C a rozstup rúrok 100 mm. Pomocou matematického konfigurátora sa vypočítali tieto parametre stenového veľkoplošného vykurovania s ITAP panelmi na obvodovej stene (výsledky sú uvedené v tab. 1):

• tepelný tok do interiéru 99,685 W/m²,
• tepelný tok do exteriéru 4,282 W/m²,
• celkový tepelný tok 103,967 W/m²,
• celkové straty tepelného toku 4,12 %,
• povrchová teplota 30,310 °C.

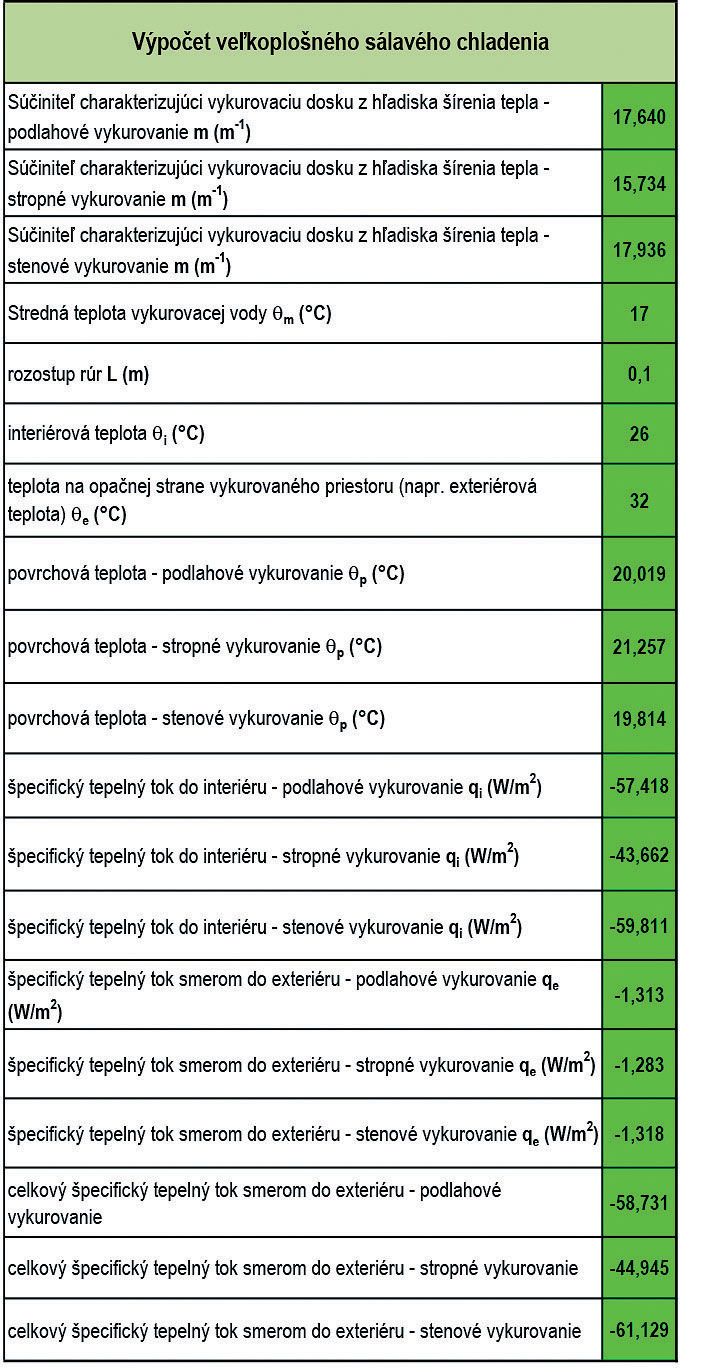

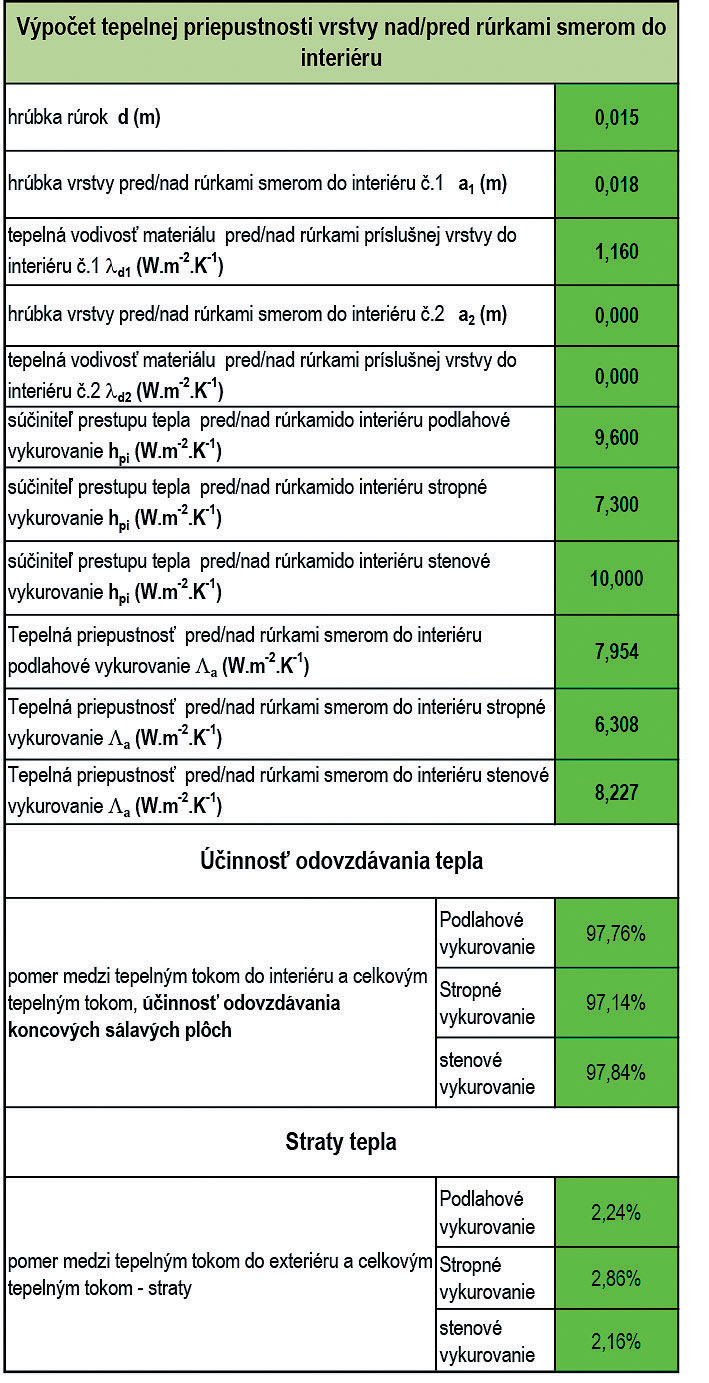

V tab. 2 sú uvedené vstupné kritériá parametrickej štúdie obvodovej steny s ITAP panelmi v letnom období. Sú to: hrúbka tepelnej izolácie 50 mm, dimenzia rúrok 15 mm, interiérová teplota +26 °C, exteriérová teplota +32 °C, stredná teplota teplonosnej látky +17 °C a rozstup rúrok 100 mm. Pomocou matematického konfigurátora sa vypočítali tieto parametre stenového veľkoplošného chladenia s ITAP panelmi na obvodovej stene (výsledky sú uvedené v tab. 2):

• tepelný tok do interiéru -59,811 W/m²,
• tepelný tok do exteriéru -1,318 W/m²,
• celkový tepelný tok -61,129 W/m²,
• celkové straty tepelného toku 2,16 %,
• povrchová teplota 19,814 °C.

V tab. 3 je uvedená závislosť merného tepelného výkonu ITAP panelov qcelkom (W/m²) od strednej teploty teplonosnej látky (°C) a rozstupu rúrok L (mm).

TEXT: doc. Ing. Daniel Kalús, PhD.
Recenzoval: prof. Ing. Dušan Petráš, PhD.
Autor pôsobí na Katedre TZB Stavebnej fakulty STU v Bratislave.
