Komรญnovรฝ systรฉm s izostatickou keramickou vloลพkou (Pracovnรฝ postup)

Partneri sekcie:

Komรญnovรฝ systรฉm s tenkostennou izostatickou keramickou vloลพkou s hrdlovรฝm spojom je ideรกlny pre zabezpeฤenie nezรกvislosti, bezpeฤnosti a tepelnej pohody.

Napรกjacรญ kus dymovodu

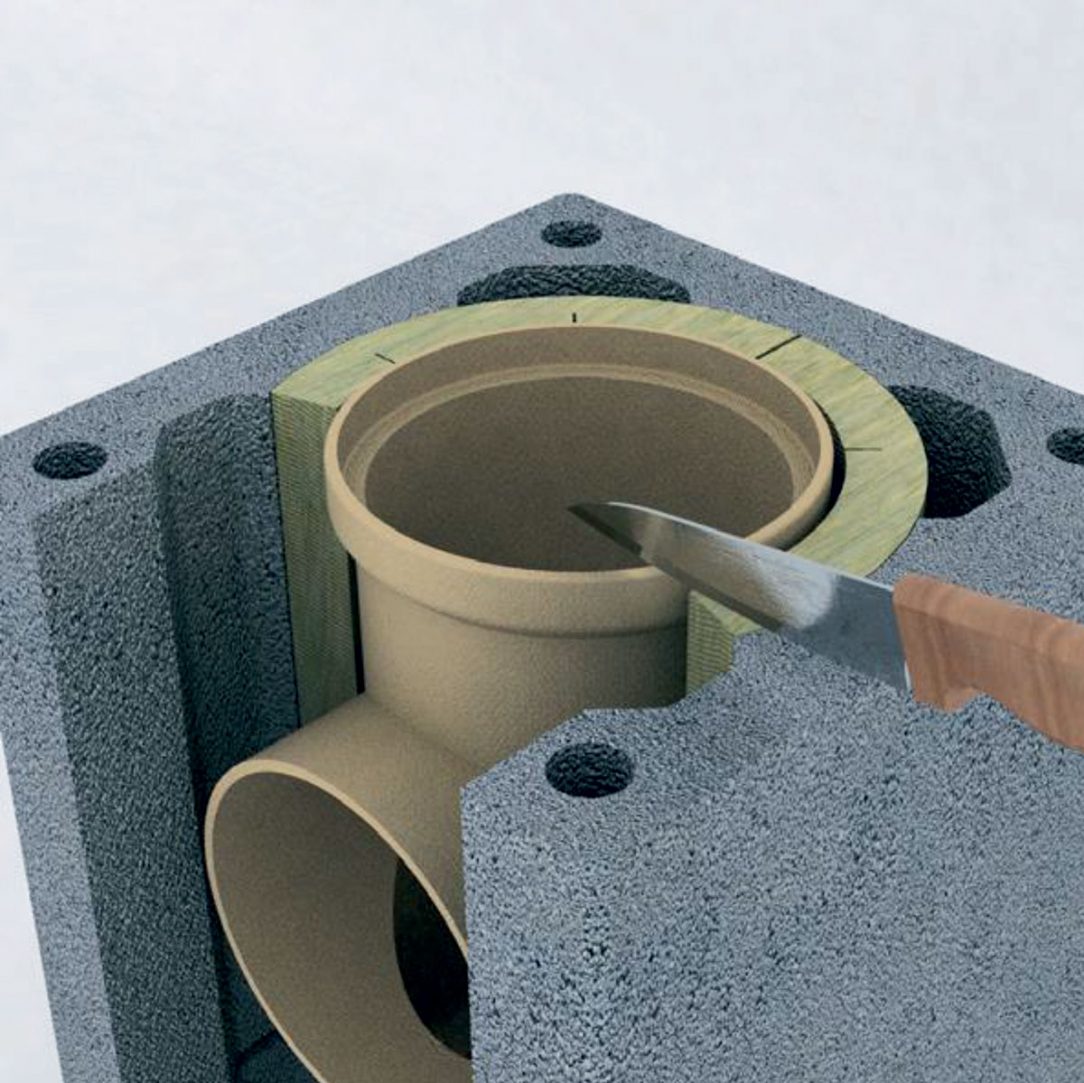

Krok 9: Kanรกliky zadnรฉho odvetrania

Izolaฤnรฉ rohoลพe sa spredu zreลพรบ pozdฤบลพ zadnej hrany kanรกlikov zadnรฉho odvetrania. Tieto kanรกliky musia zostaลฅ voฤพnรฉ po celej vรฝลกke komรญna. Izolรกcia sa vloลพรญ aลพ od napรกjacieho kusa dvierok.

09 Kanรกliky zadnรฉho odvetrania
09 Kanรกliky zadnรฉho odvetrania |

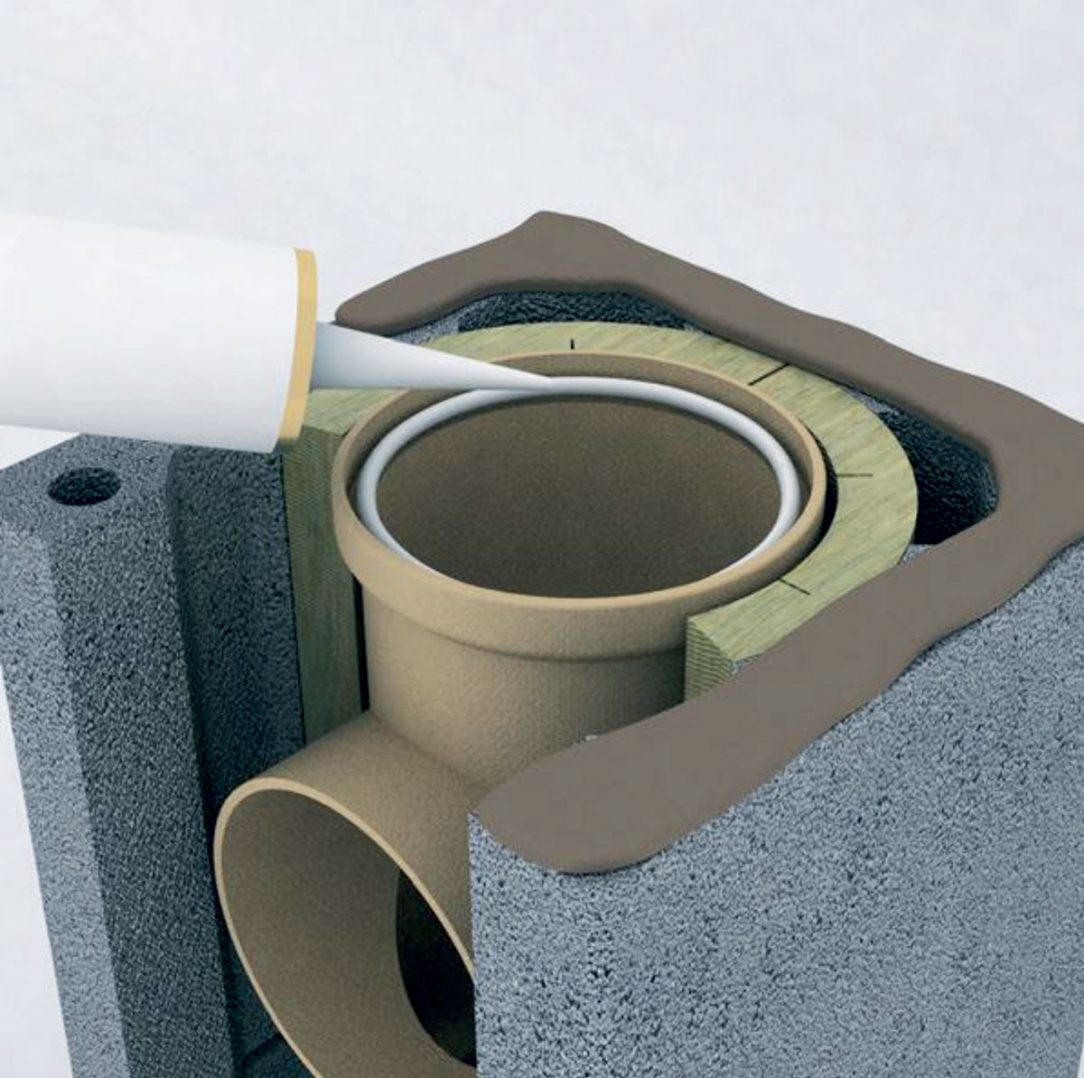

Krok 10: ล kรกrovacรญ tmel do spoja

Do hrdlovรฉho spoja napรกjacieho kusa ลกamotovej vloลพky sa v dostatoฤnom mnoลพstve nanesie ลกkรกrovacรญ tmel. Na vrchnรบ hranu komรญnovej tvรกrnice sa nanesie tenkovrstvovรก malta pomocou tzv. hrebeลˆa.

10 ล kรกrovacรญ tmel do spoja
10 ล kรกrovacรญ tmel do spoja |

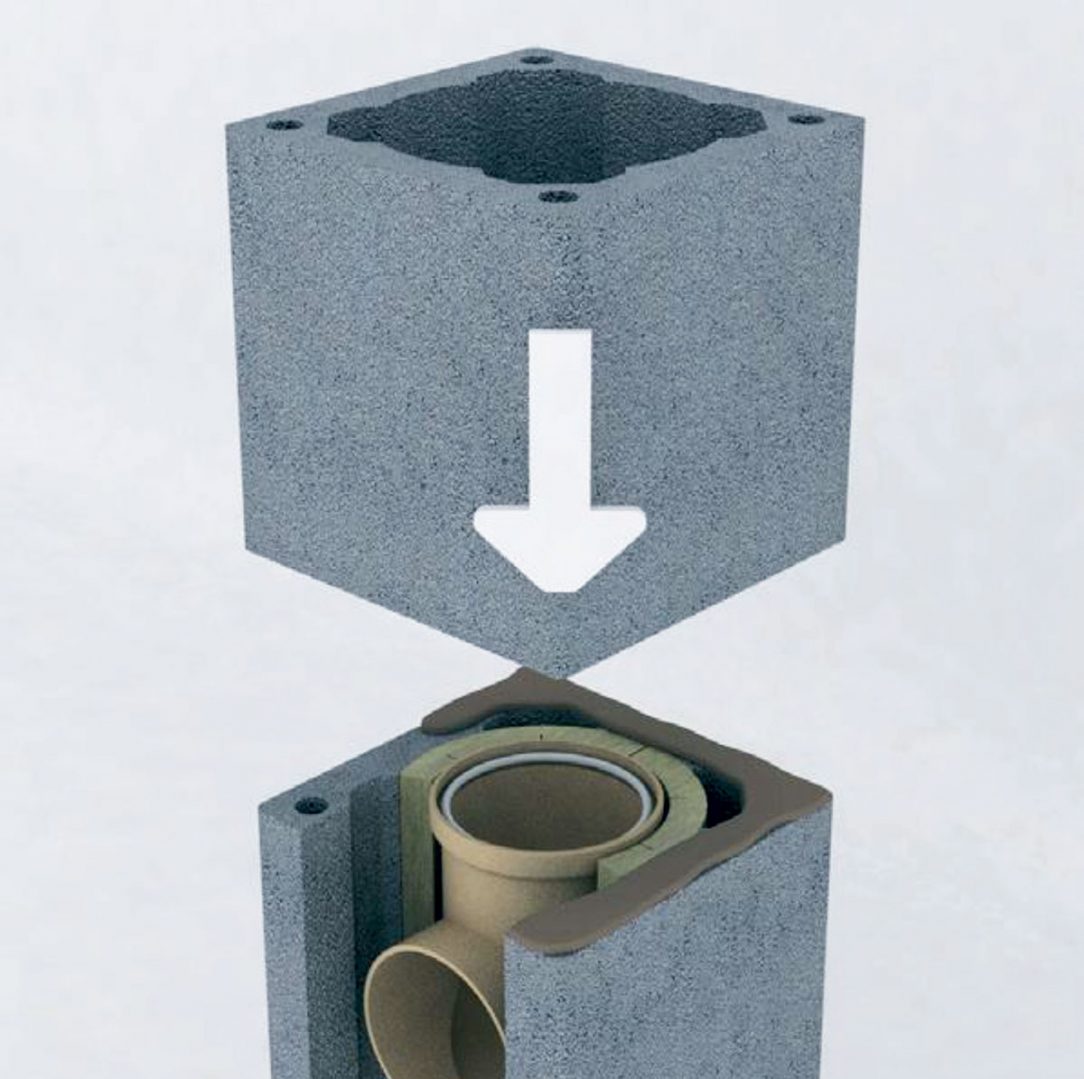

Krok 11: Osadenie tvรกrnice

Do ฤerstvรฉho lรดลพka tenkovrstvovej lepiacej malty sa osadรญ komรญnovรก tvรกrnica a zarovnรก sa do roviny.

11 Osadenie tvรกrnice
11 Osadenie tvรกrnice |

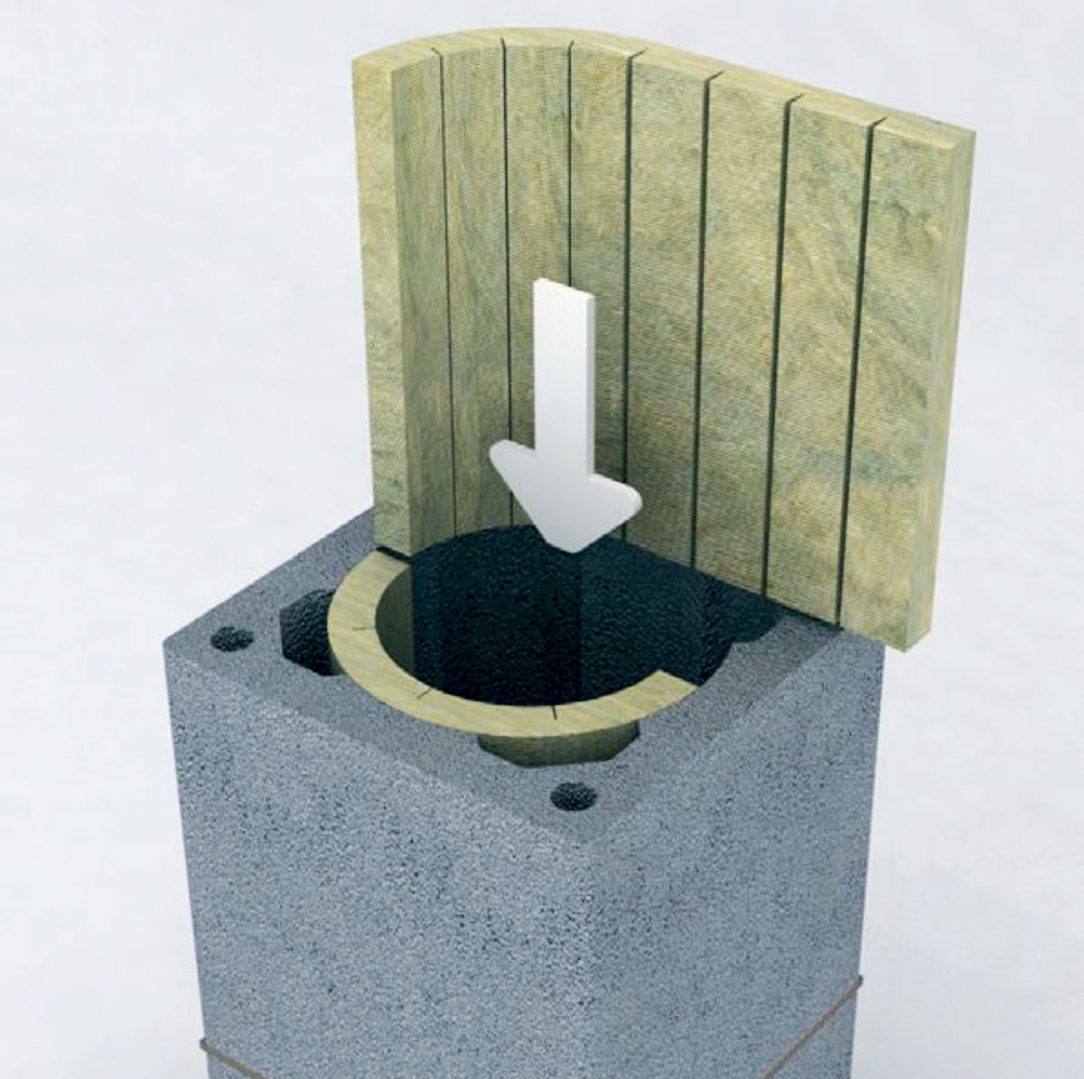

Krok 12: Tepelnรก izolรกcia

Do komรญnovej tvรกrnice sa osadรญ tepelnรก izolรกcia tak, aby bol spoj izolรกcie v osi stien komรญnovej tvรกrnice. Zรกrezy na izolรกcii majรบ smerovaลฅ dovnรบtra komรญnovej tvรกrnice.

12 Tepelnรก izolรกcia
12 Tepelnรก izolรกcia |

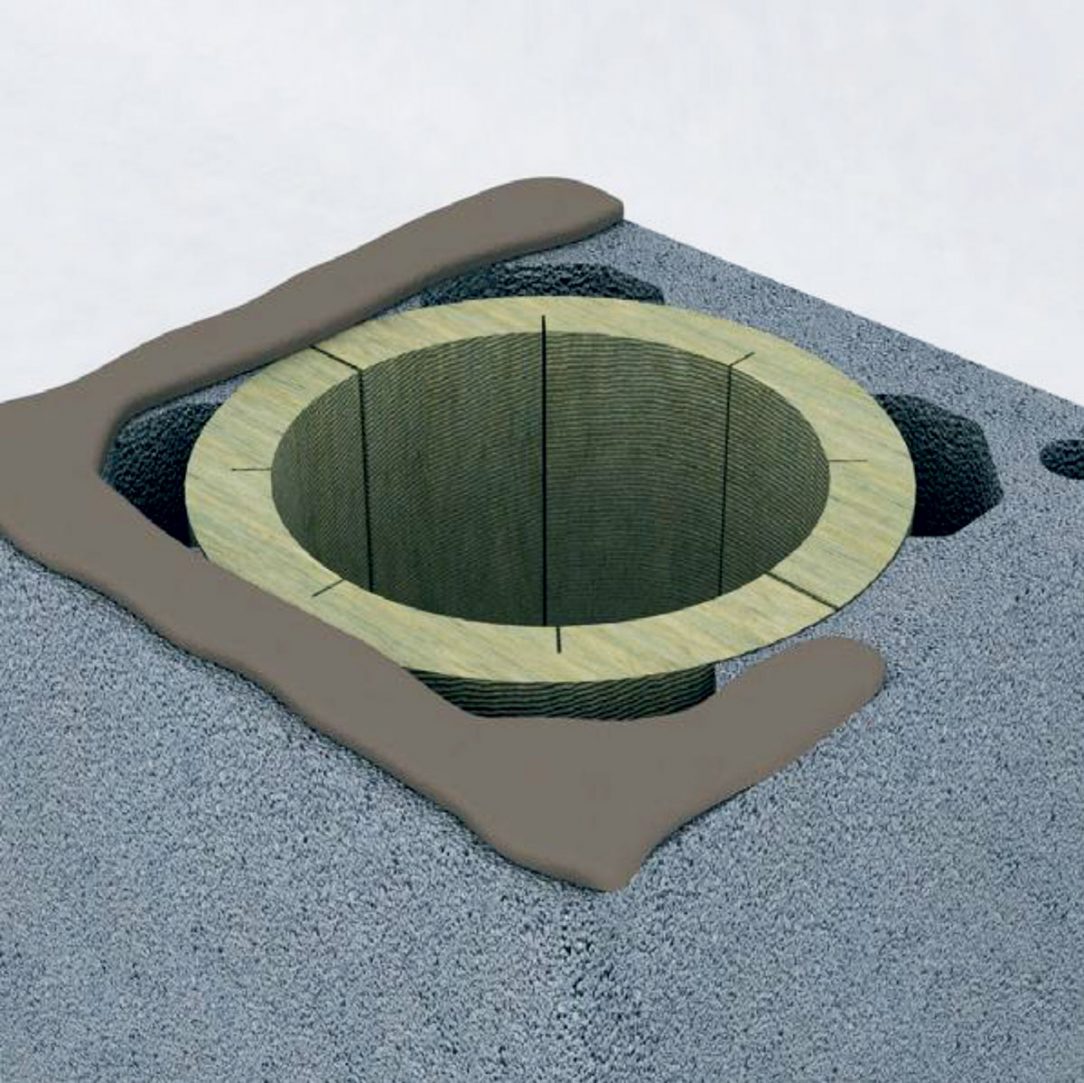

Krok 13: Malta na tvรกrnicu

Pomocou tzv. hrebeลˆa sa nanesie na vrchnรบ hranu komรญnovej tvรกrnice tenkovrstvovรก lepiaca malta. Malta nesmie upchaลฅ kanรกliky zadnรฉho odvetrania.

13 Malta na tvรกrnicu
13 Malta na tvรกrnicu |

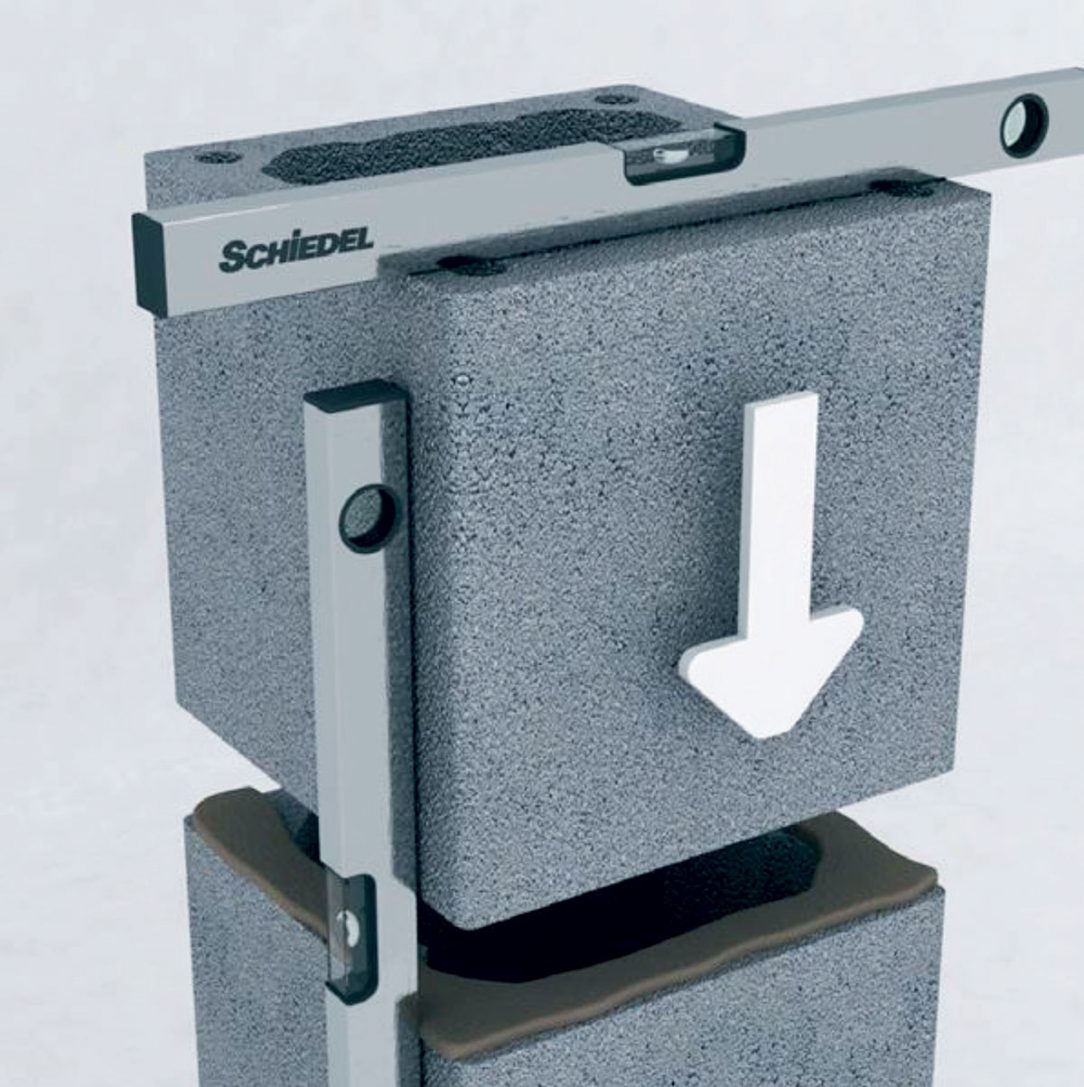

Krok 14: Osadenie tvรกrnice

Do maltovรฉho lรดลพka sa poloลพรญ ฤalลกia komรญnovรก tvรกrnica a zarovnรก sa do roviny.

14 Osadenie tvรกrnice
14 Osadenie tvรกrnice |

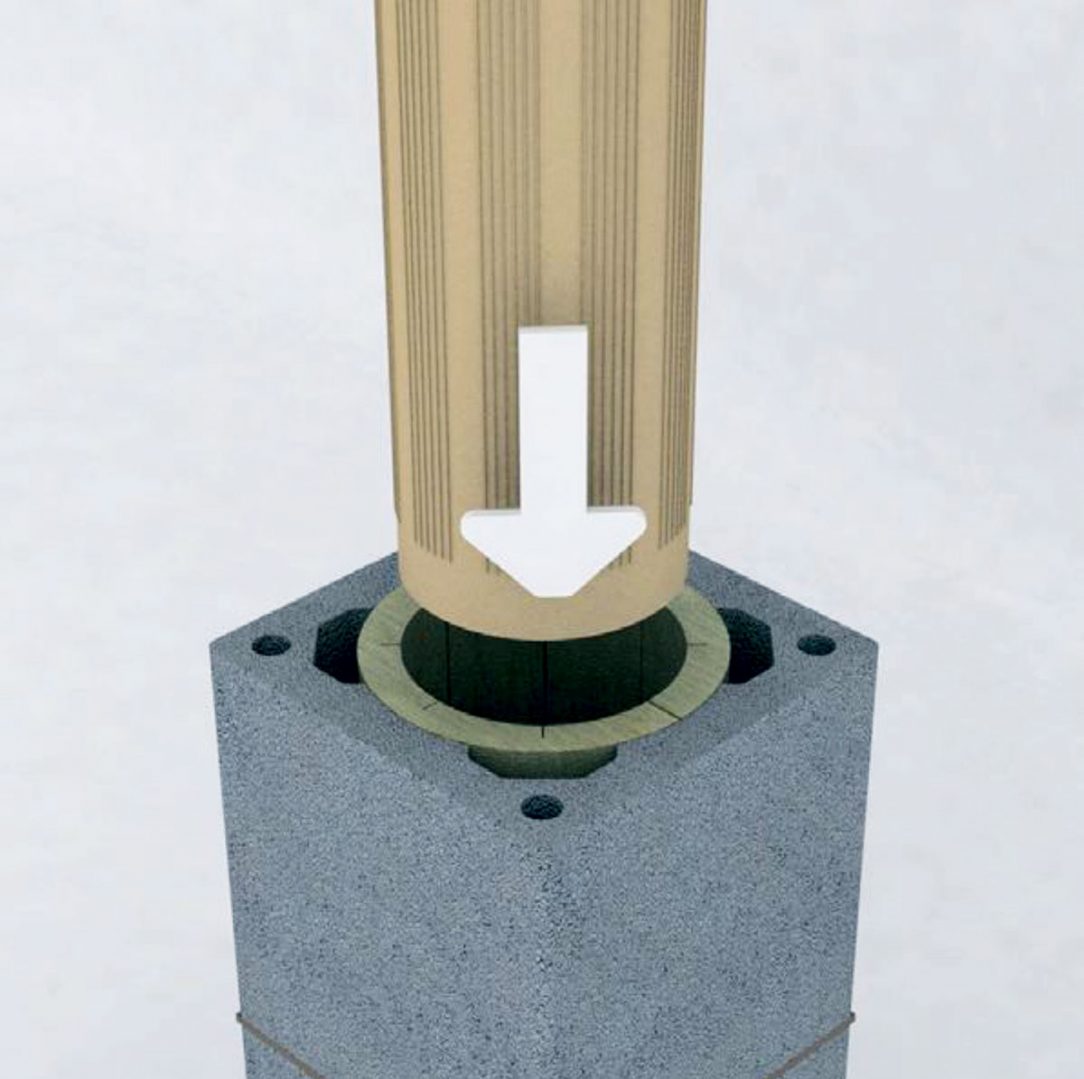

Krok 15: ล amotovรก vloลพka

Do osadenรฝch komรญnovรฝch tvรกrnic sa zasunie ลกamotovรก vloลพka. Hrdlo ลกamotovej vloลพky mรก byลฅ v hornej ฤasti.

15 ล amotovรก vloลพka
15 ล amotovรก vloลพka |

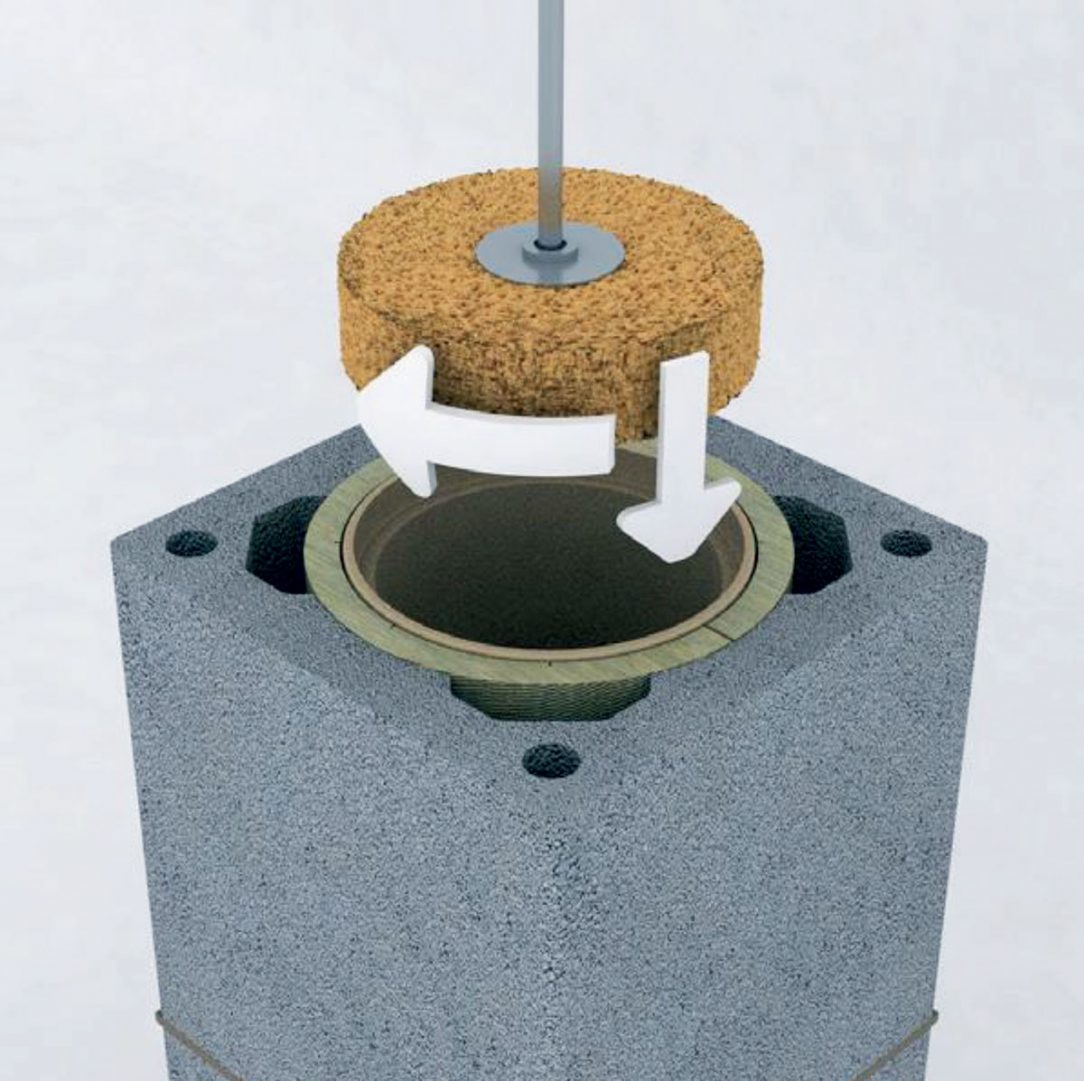

Krok 16: Vyhladenie spoja

Spoj ลกamotovej vloลพky sa vyhladรญ tzv. vyterรกkom. Tรฝm sa odstrรกni prebytoฤnรฝ ลกkรกrovacรญ tmel.

16 Vyhladenie spoja
16 Vyhladenie spoja |

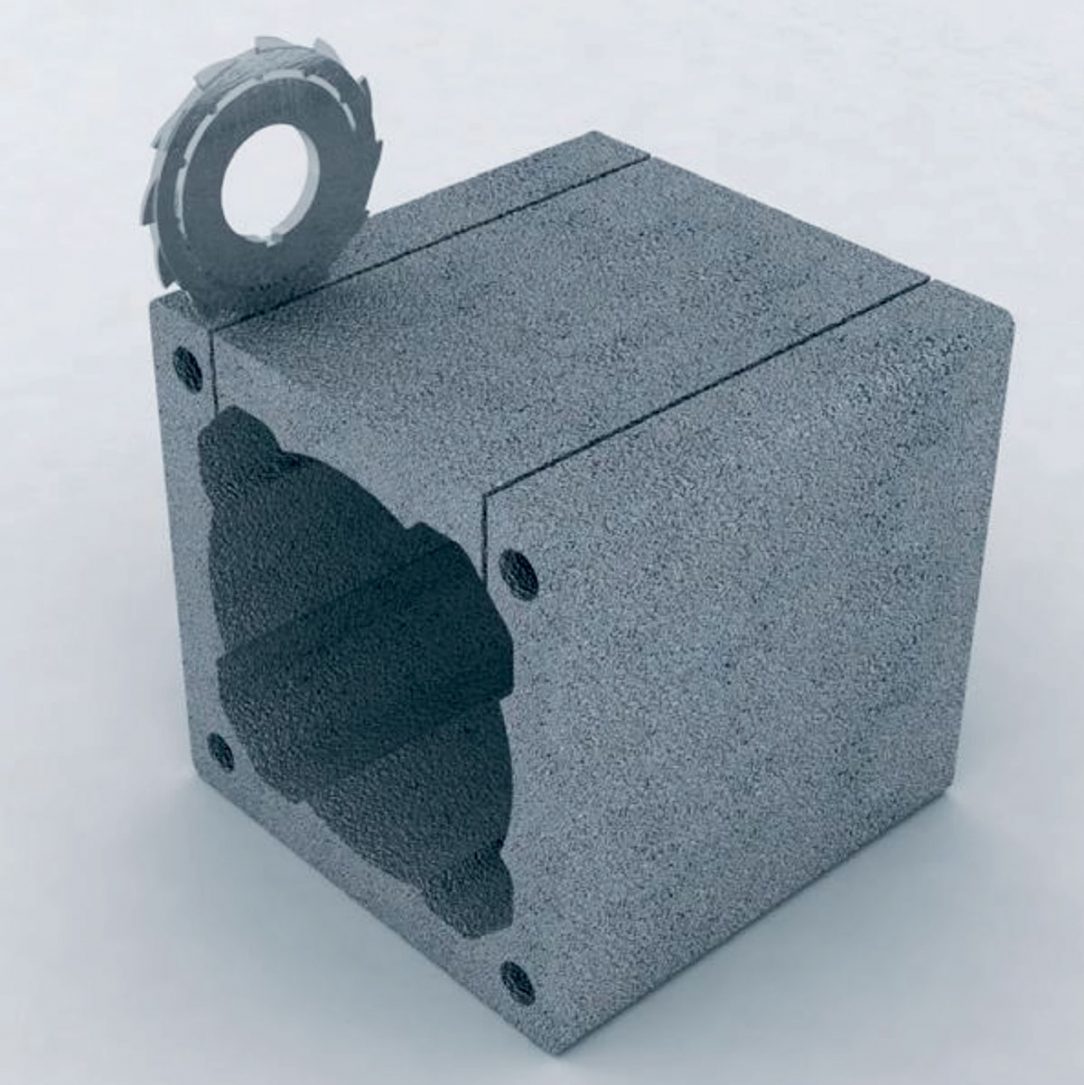

Krok 17: Otvor na napojenie dymovodu

Do komรญnovej tvรกrnice sa vyreลพe otvor na napojenie dymovodu podฤพa pokynov vรฝrobcu. Akโ€ฏbude napรกjacรญ kus dymovodu pod uhlom 45ยฐ, vyreลพe sa otvor s rovnakou ลกรญrkou aj do spodnej tvรกrnice tak, aby sa jej ลกamot nedotรฝkal.

17 Otvor na napojenie dymovodu
17 Otvor na napojenie dymovodu |

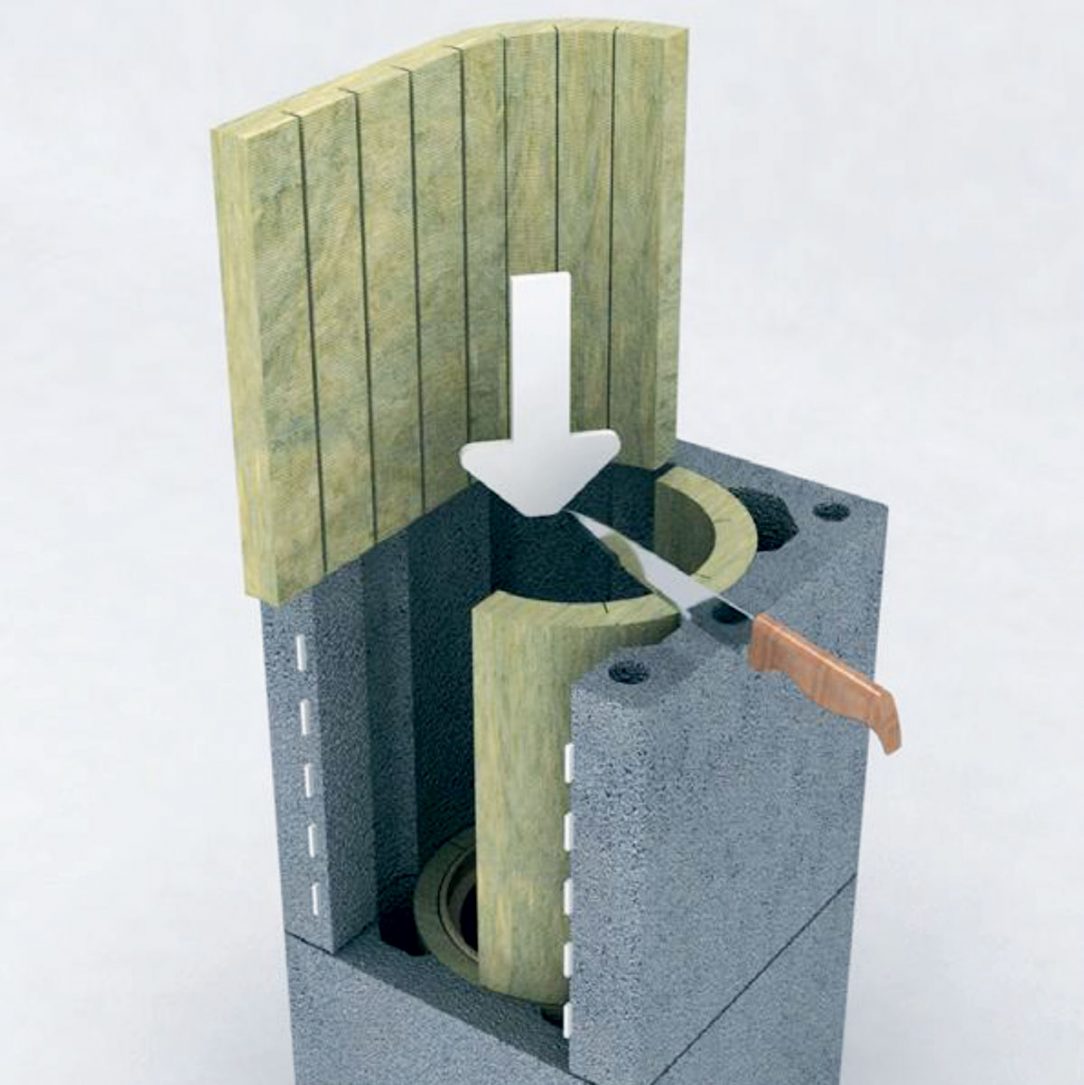

Krok 18: Vloลพenie izolรกcie

Do tvรกrnice osadenej do maltovรฉho lรดลพka sa vloลพรญ izolรกcia tak, aby jej hornรฝ okraj lรญcoval s okrajom tvรกrnice. Okraje izolรกcie sa odreลพรบ zarovno s okrajom kanรกlikov zadnรฉho odvetrania.

18 Vloลพenie izolรกcie
18 Vloลพenie izolรกcie |

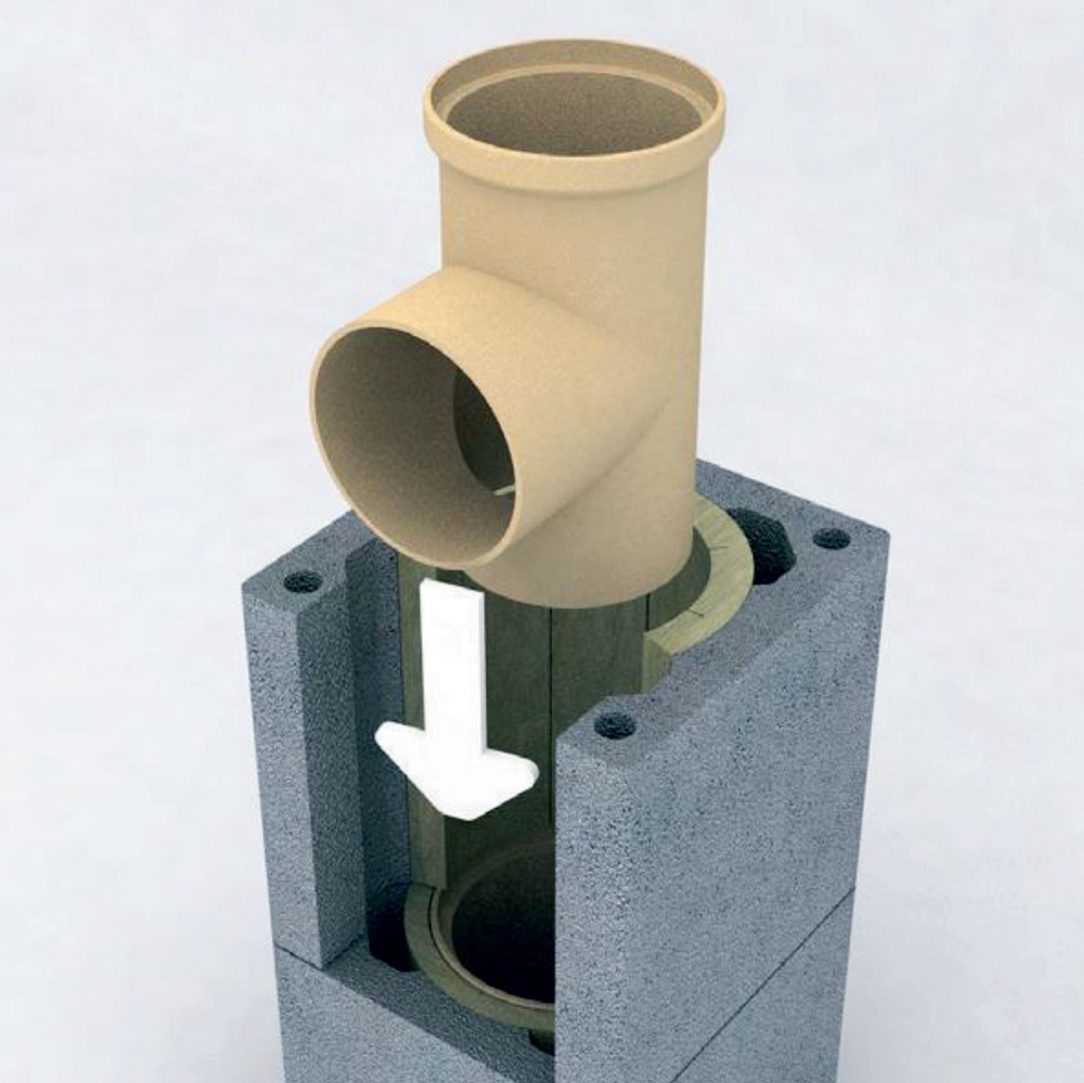

Krok 19: Napรกjacรญ kus dymovodu

Do pripravenรฉho otvoru sa vloลพรญ napรกjacรญ kus dymovodu.

19 Napรกjacรญ kus dymovodu
19 Napรกjacรญ kus dymovodu |
