Komรญnovรฝ systรฉm s izostatickou keramickou vloลพkou (Pracovnรฝ postup)

Partneri sekcie:

Komรญnovรฝ systรฉm s tenkostennou izostatickou keramickou vloลพkou s hrdlovรฝm spojom je ideรกlny pre zabezpeฤenie nezรกvislosti, bezpeฤnosti a tepelnej pohody.

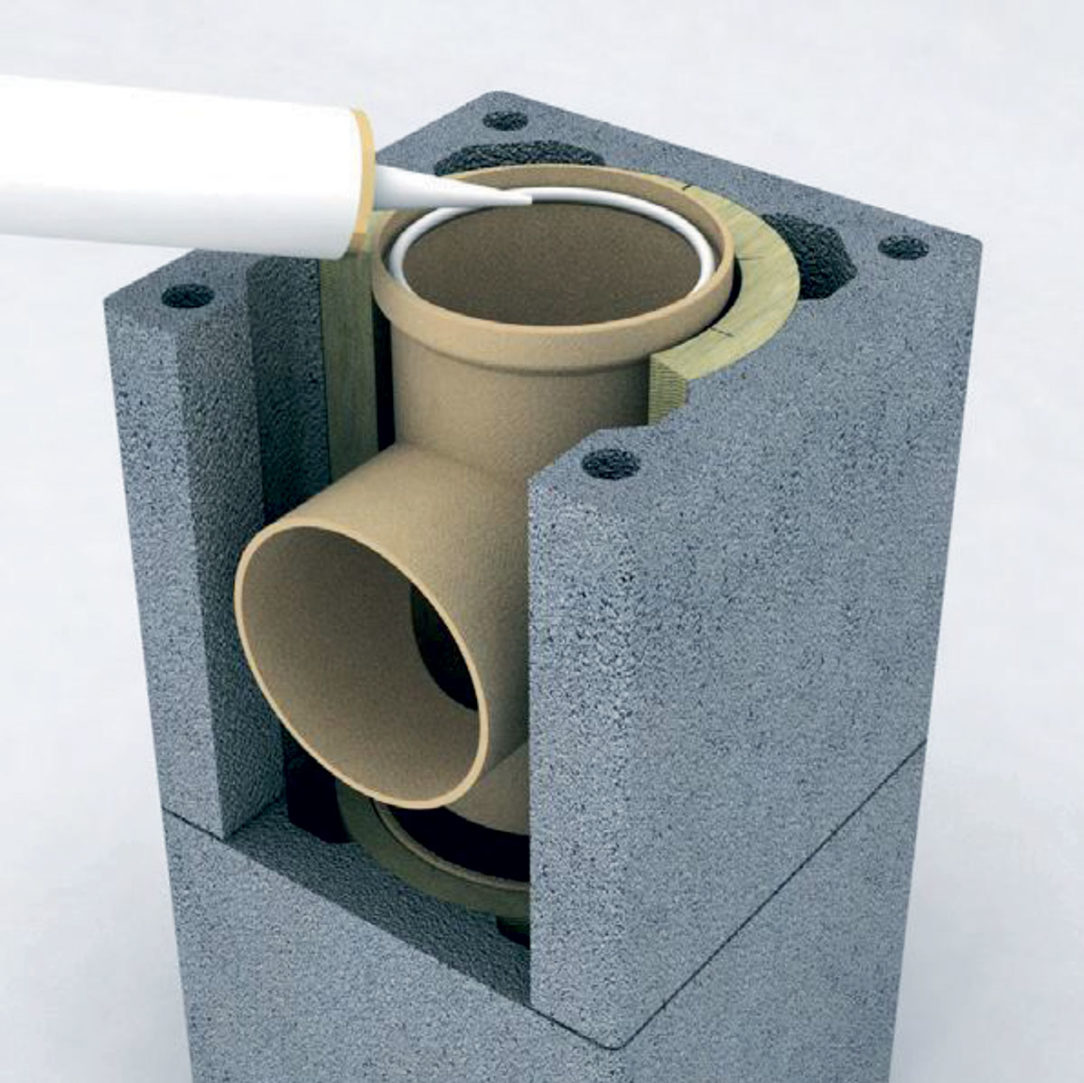

Krok 20: ล kรกrovacรญ tmel

Do hrdla ลกamotovej vloลพky sa nenesie v dostatoฤnom mnoลพstve ลกkรกrovacรญ tmel.

20 ล kรกrovacรญ tmel
20 ล kรกrovacรญ tmel |

ล tandardnรฝ postup montรกลพe

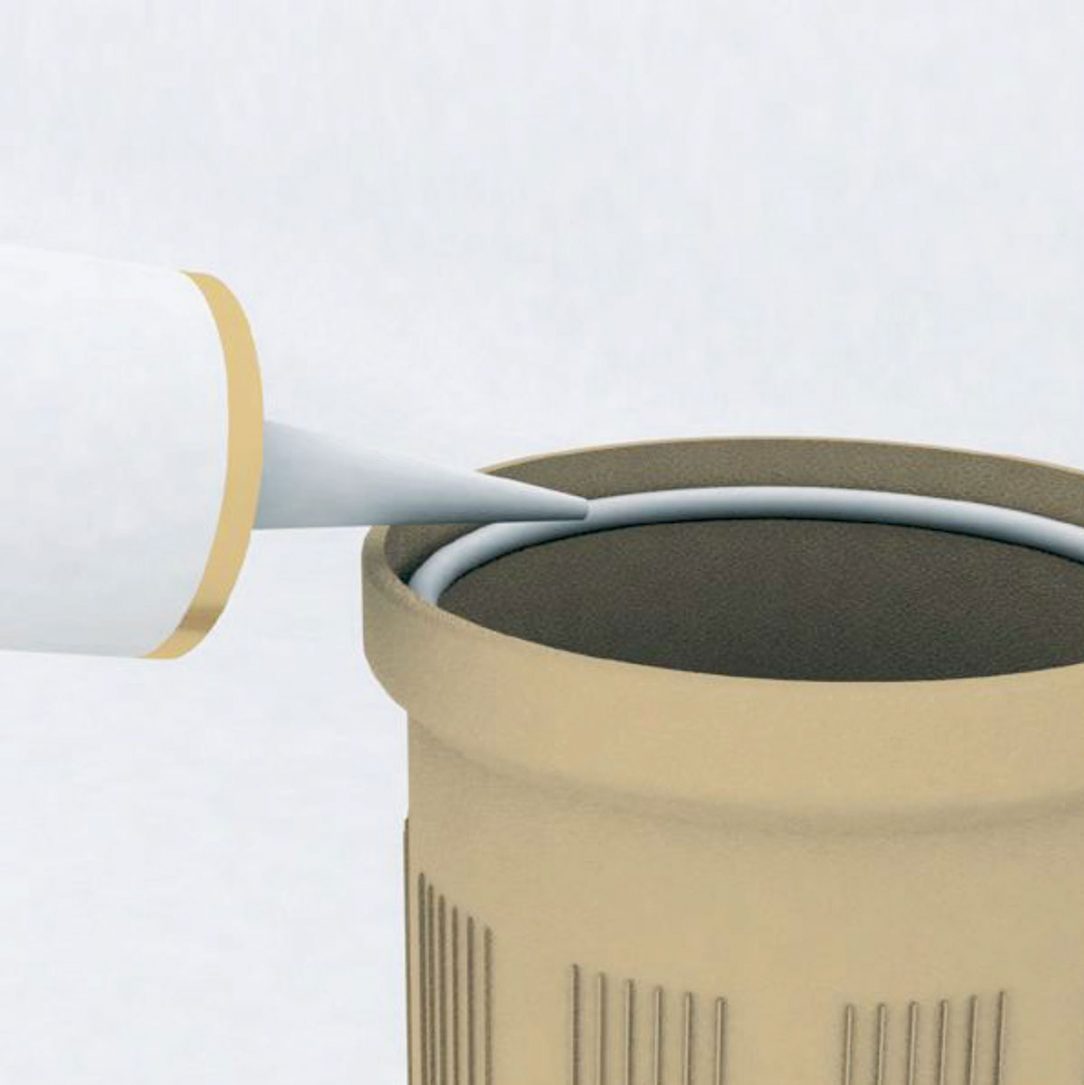

Krok 21: Hrdlovรฝ spoj

Hrdlovรฝ spoj ลกamotovรฝch vloลพiek musรญ byลฅ nepoลกkodenรฝ a musรญ sa zabezpeฤiลฅ nanesenรญm ลกkรกrovacieho tmelu.

21 Hrdlovรฝ spoj
21 Hrdlovรฝ spoj |

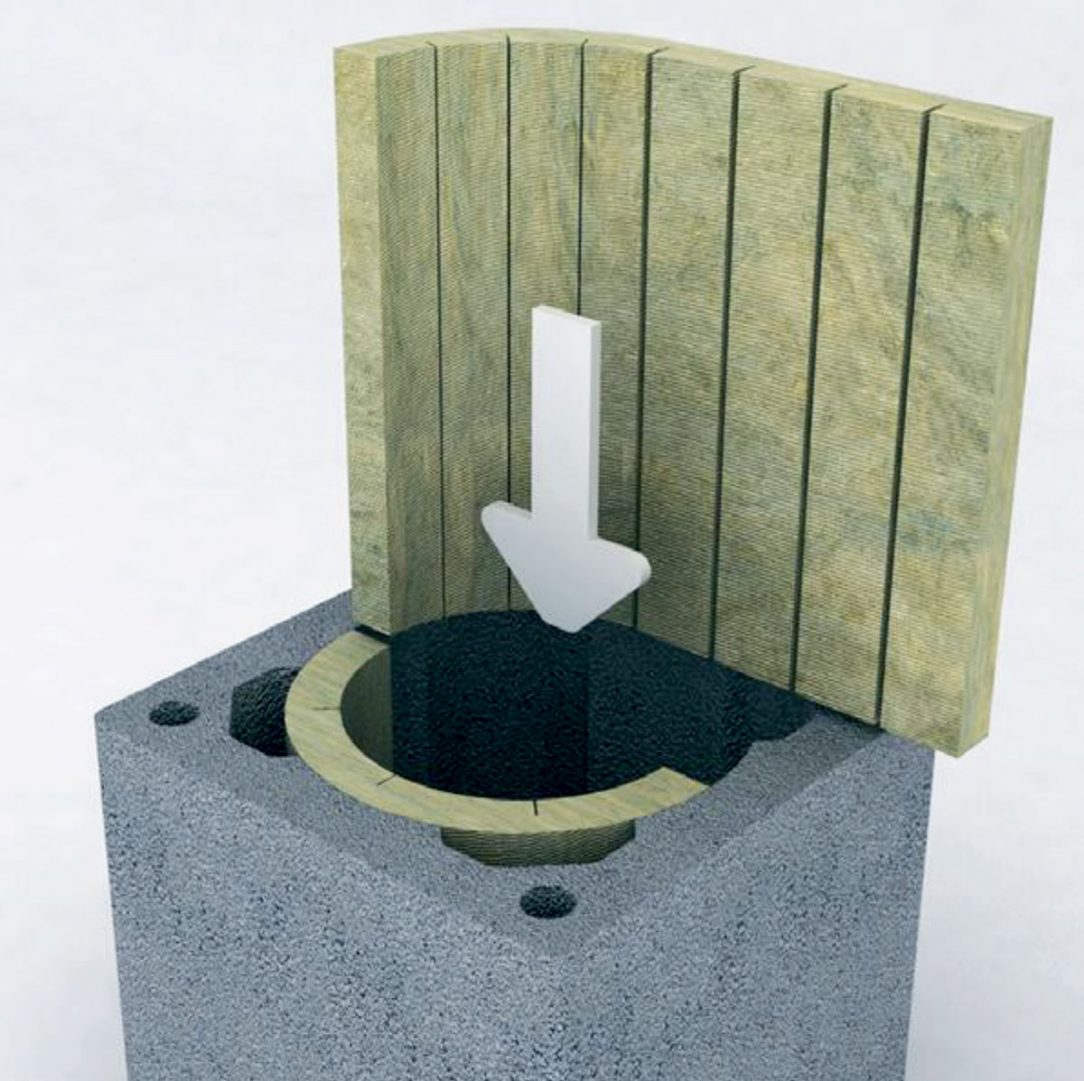

Krok 22: Izolรกcia do tvรกrnice

Do maltovรฉho lรดลพka sa poloลพรญ komรญnovรก tvรกrnica, do ktorej sa vloลพรญ tepelnรก izolรกcia tak, aby bol spoj izolรกcie v strede steny tvรกrnice. Poโ€ฏsprรกvnom vloลพenรญ izolรกcie sa vรฝrezy v izolรกcii uzavrรบ. Tรฝm sa vytvorรญ tesnรก tepelnoizolaฤnรก vrstva.

22 Izolรกcia do tvรกrnice
22 Izolรกcia do tvรกrnice |

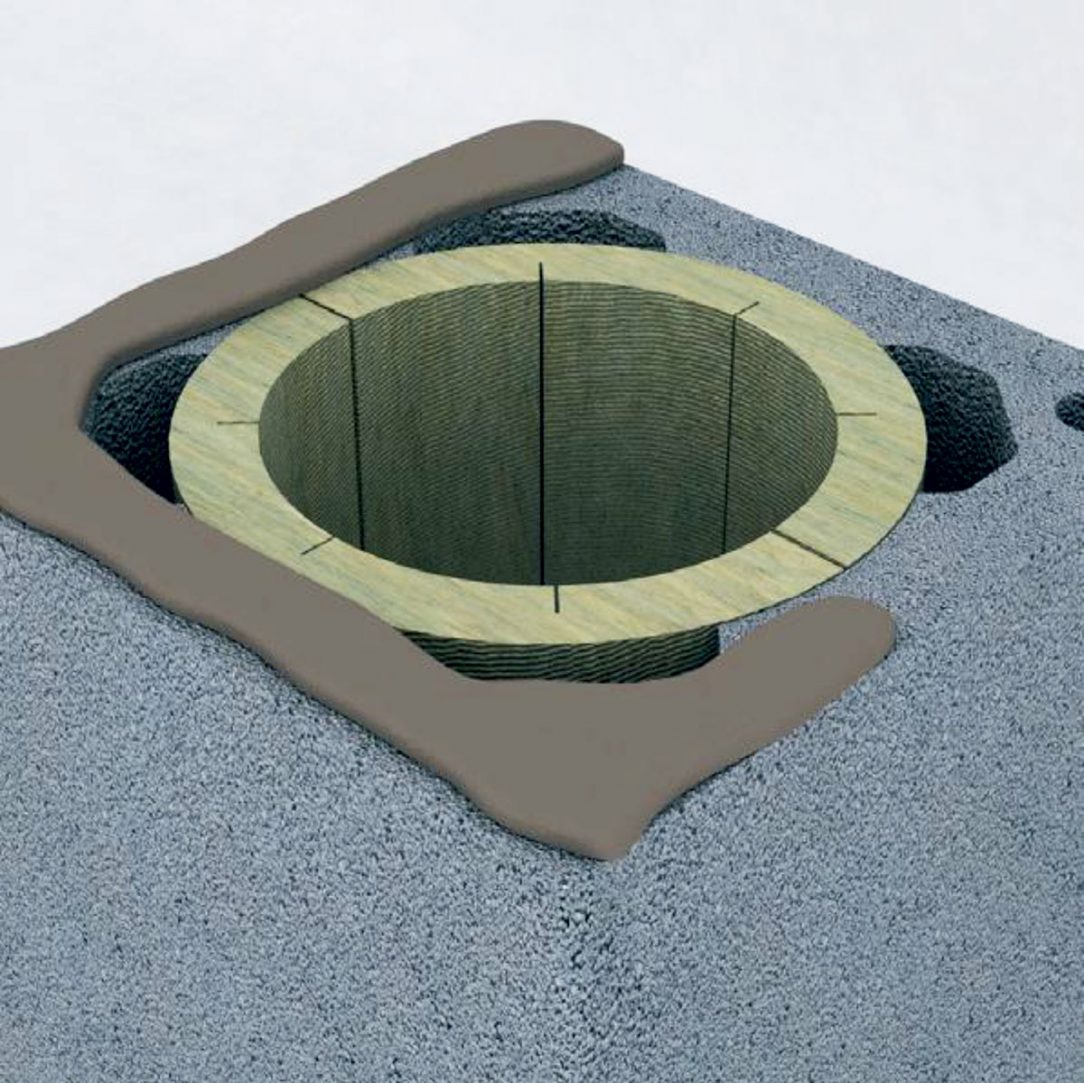

Krok 23: Nanesenie malty

Po obvode vrchnej hrany komรญnovej tvรกrnice sa nanesie tenkovrstovรก lepiaca malta tak, aby nestekala do kanรกlikov zadnรฉho odvetrania.

23 Nanesenie malty
23 Nanesenie malty |

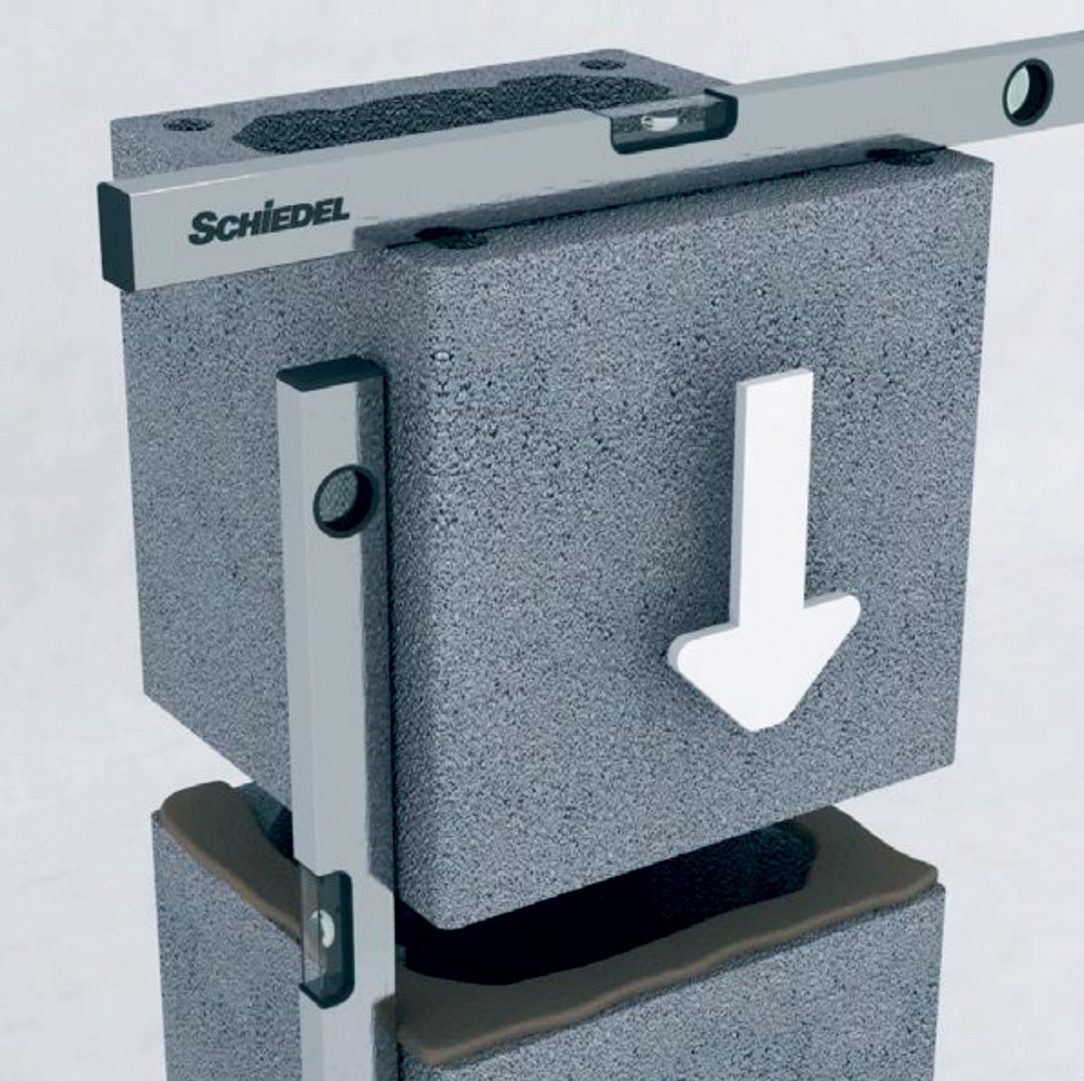

Krok 24: Poloลพenie tvรกrnice

Do ฤerstvรฉho lรดลพka nanesenej tenkovrstvovej lepiacej malty sa poloลพรญ ฤalลกia komรญnovรก tvรกrnica. Zarovnรก sa pomocou vodovรกhy.

24 Poloลพenie tvรกrnice
24 Poloลพenie tvรกrnice |

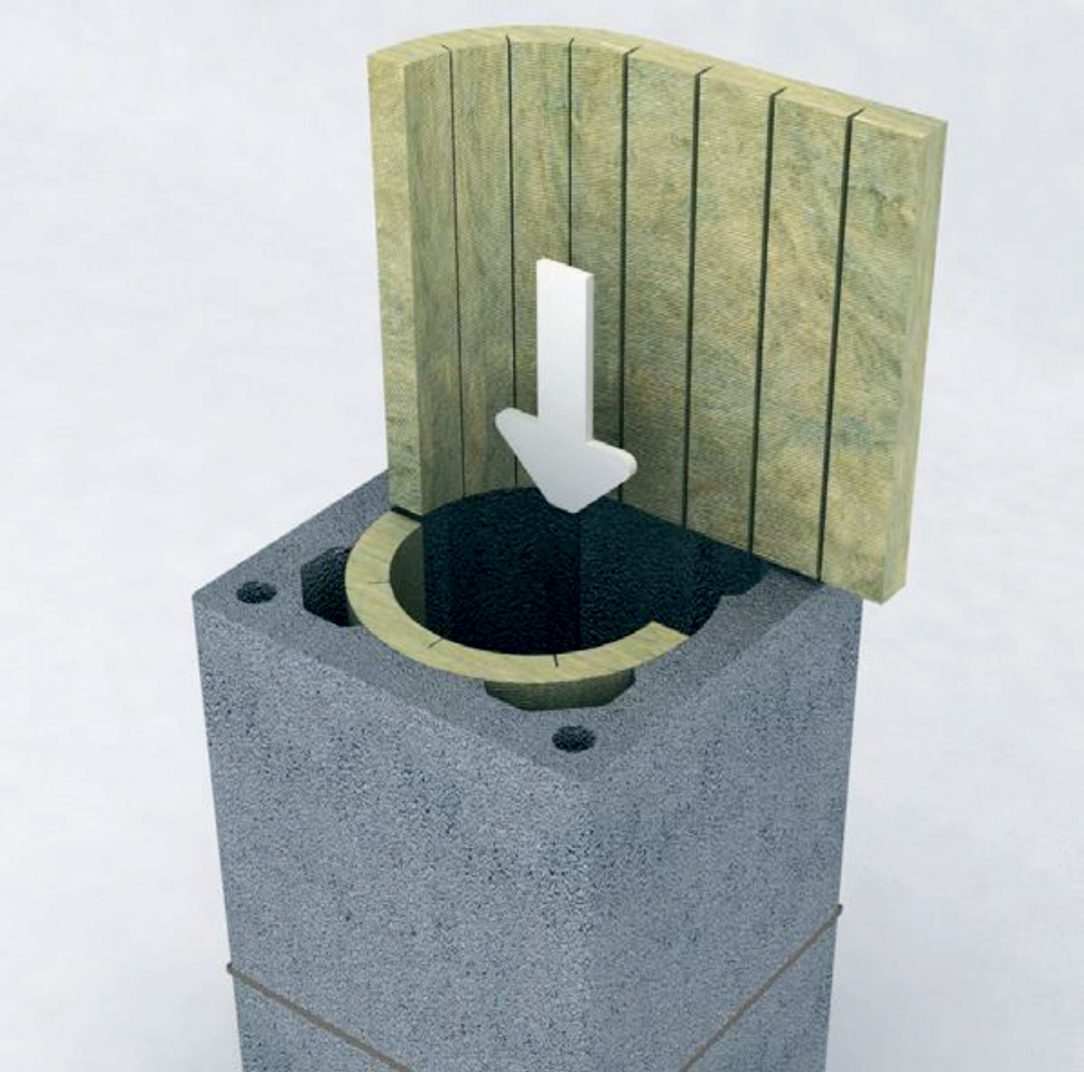

Krok 25: Vloลพenie izolรกcie

Po poloลพenรญ druhej komรญnovej tvรกrnice sa do tvรกrnice vloลพรญ opรคtovne izolรกcia.

25 Vloลพenie izolรกcie
25 Vloลพenie izolรกcie |

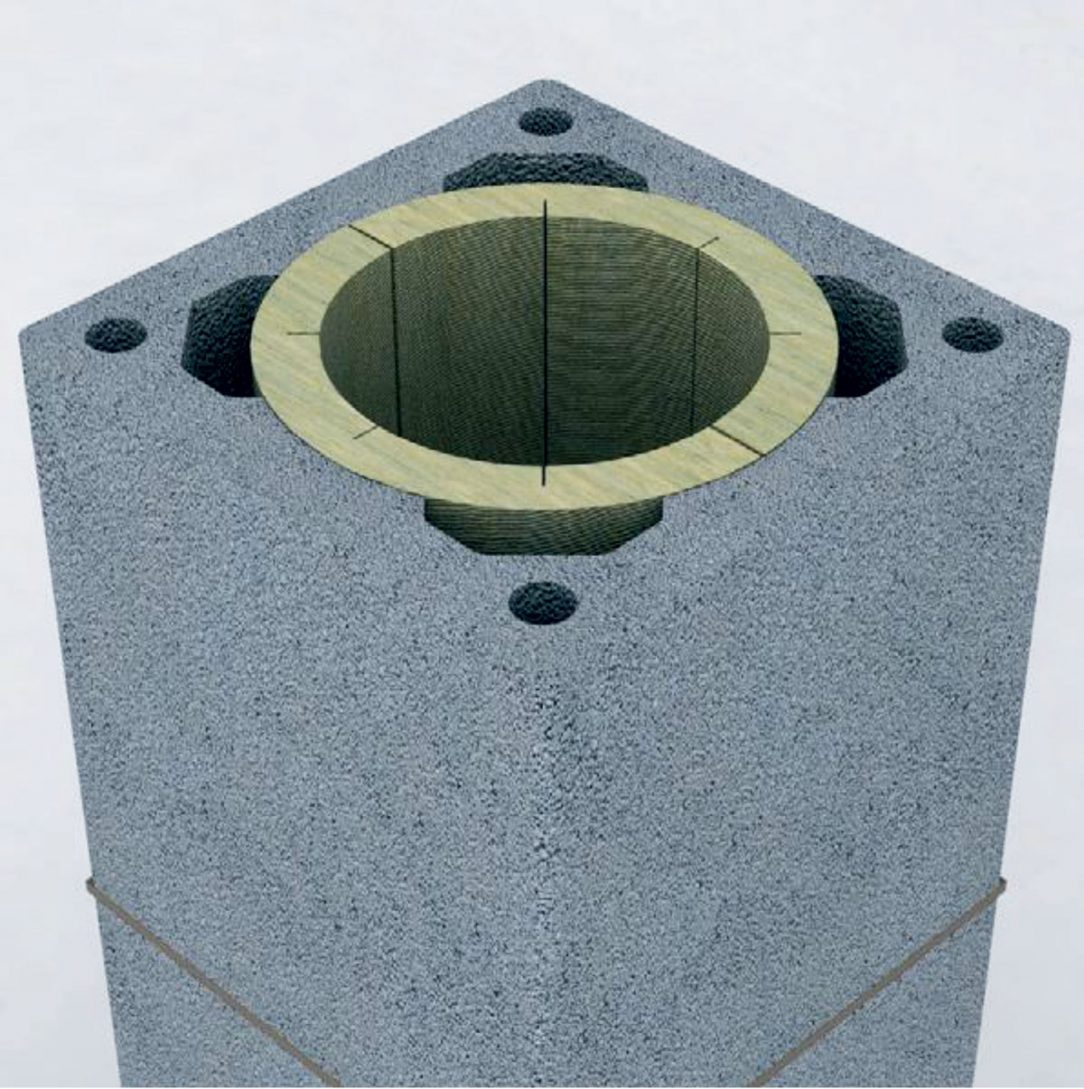

Krok 26: Sprรกvna poloha izolรกcie

Izolรกcia sa vkladรก tak, aby bol spoj izolรกcie v strede tvรกrnice.

26 Sprรกvna poloha izolรกcie
26 Sprรกvna poloha izolรกcie |

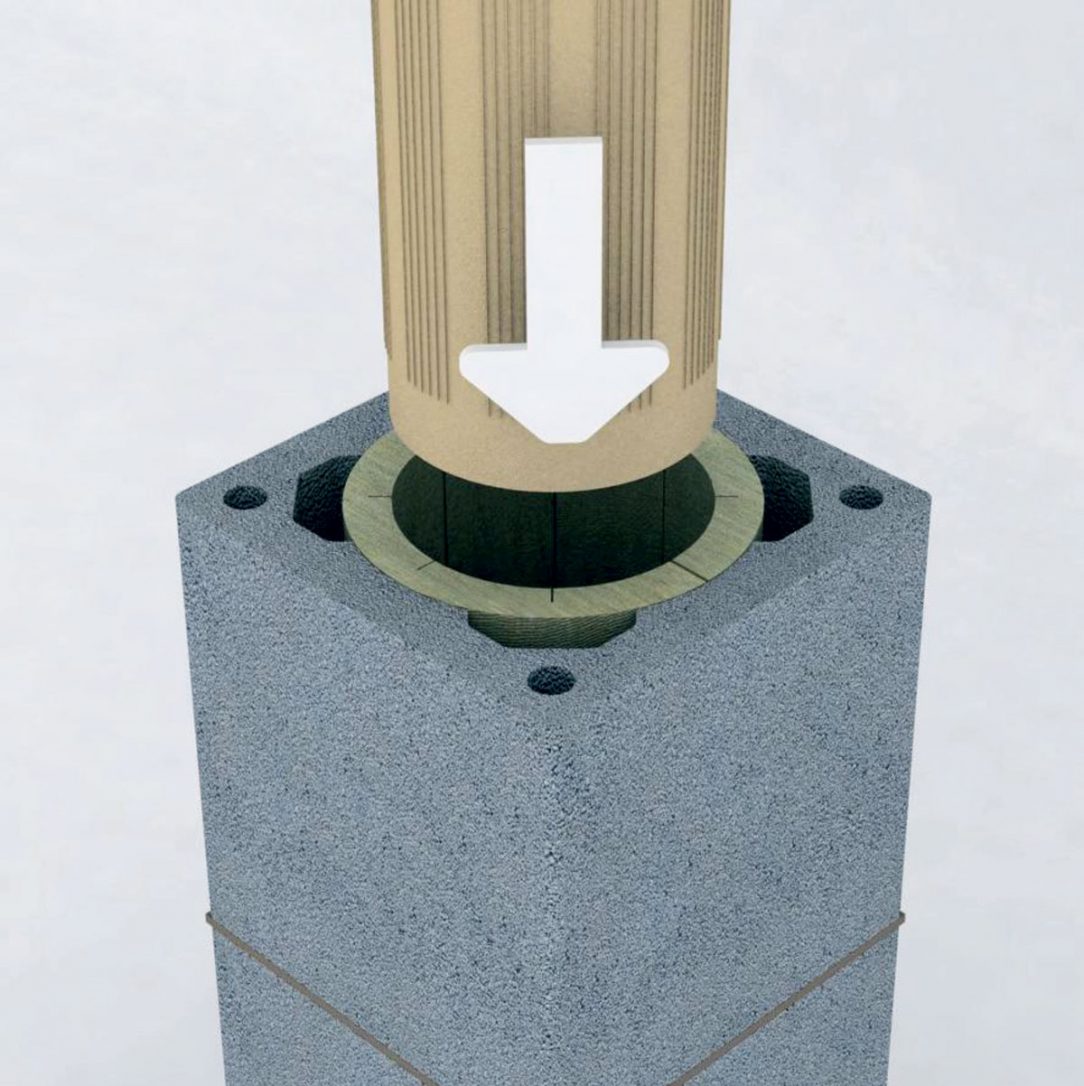

Krok 27: ล amotovรก vloลพka

Do osadenรฝch tvรกrnic s vloลพenou izolรกciou sa vloลพรญ ลกamotovรก vloลพka.

27 ล amotovรก vloลพka
27 ล amotovรก vloลพka |

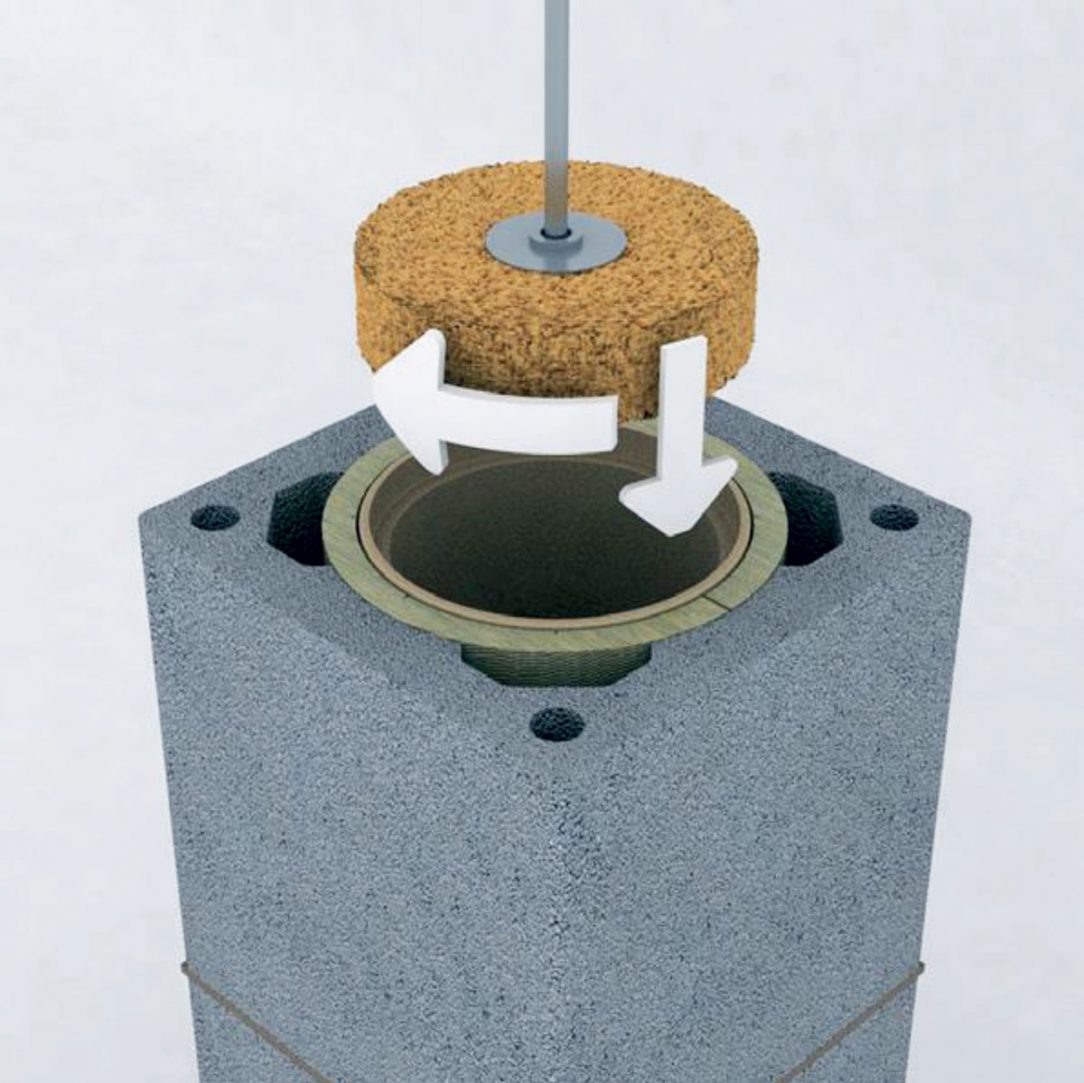

Krok 28: Vyฤistenie ลกamotovรฝch vloลพiek

Prebytoฤnรฝ ลกkรกrovacรญ tmel sa odstrรกni pomocou tzv. vyterรกka. Jednotlivรฉ kroky sa opakujรบ, aลพ kรฝm sa nedosiahne poลพadovanรก vรฝลกka komรญna.

28 Vyฤistenie ลกamotovรฝch vloลพiek
28 Vyฤistenie ลกamotovรฝch vloลพiek |



Text + foto: spracovanรฉ z pokladov firmy Schiedel
Vizualizรกcia detailu: Mgr. art. Jรกn Malรญk

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly 4/2019.

01 Prรญprava sokla

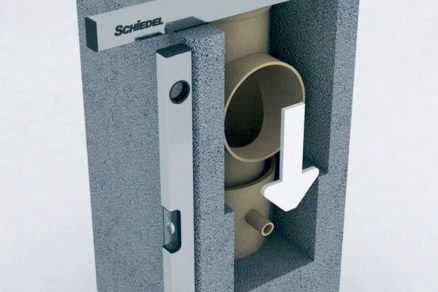

02 Uloลพenie pรคty

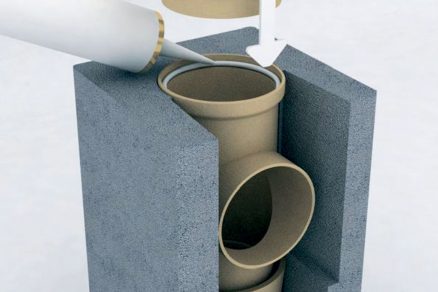

03 ล kรกrovacia malta do spoja

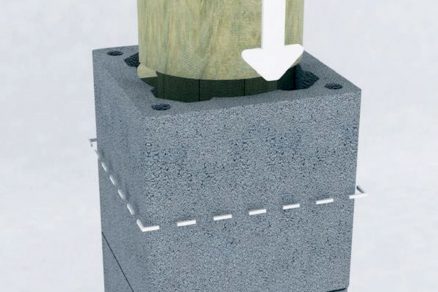

04 Vloลพenie izolรกcie

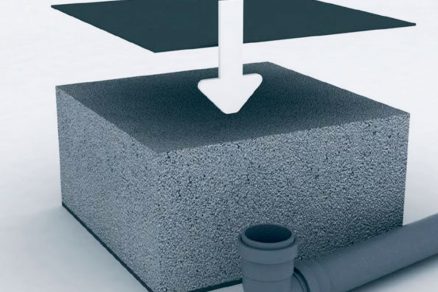

05 Prรญprava sokla

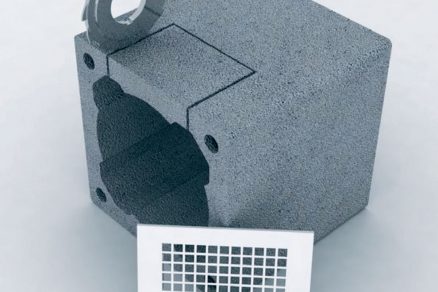

06 Otvor pre mrieลพku

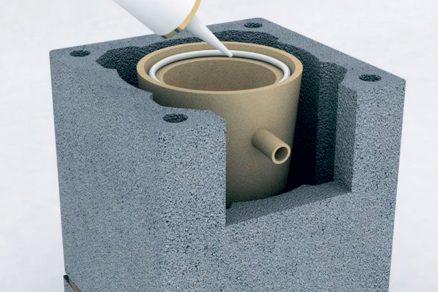

07 Zรกklad pod podstavec

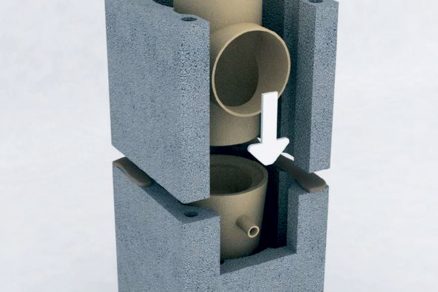

08 ฤŽalลกia tvรกrnica
