KORADO predstavuje prvý radiátor s riadeným natekaním

Tradícia výroby a využívania panelových vykurovacích telies – radiátorov– sa v Českej republike vytvárala štyri desaťročia. Tieto radiátory, ktoré sú typické plochým tvarom tvoreným jedným, dvomi alebo tromi panelmi radenými za sebou, si získali veľkú obľubu. Na tom má podiel nielen dokonalé zvládnutá výroba (počínajúc výberom vhodných oceľových plechov, technológie ich lisovania, zvárania, inštalácie prepájacích rozvodov a ďalších prvkov), ale tiež majstrovské zvládnutie ochrany pred koróziou a kvalitná povrchová úprava. V roku 2014 prináša spoločnosť KORADO po dlhšom čase na trh zásadnú inováciu – radiátor RADIK s riadeným natekaním.

Dlhý čas bol pri panelových radiátoroch v centre pozornosti okrem voľby dĺžky, ako základného výberového parametra, i pomer ceny a tepelného výkonu. Po optimalizácii vzdialenosti panelov, tvaru výliskov a konvekčných plôch medzi nimi sa zdalo, že vývoj je ukončený a niet kam napredovať. Na tepelnom výkone panelových vykurovacích telies sa sálavá zložka a odovzdávanie tepla podieľajú vysokou mierou, a to približne jednou polovicou v prípade jednopanelového telesa. Tento veľmi priaznivý faktor klesá na jednu tretinu pri dvojpanelových telesách a pochopiteľne ešte viac pri trojpanelových telesách. Množstvo tepla, odovzdávané z radiátora sálaním, je závislé nielen od vlastností, ale aj od teploty čelného panela. Kým geometrické rozmery radiátora a jeho materiálová úprava (ovplyvňujúca intenzitu sálania tepla) sú stále veličiny, teplota sa môže meniť. A práve tu vývoj v poslednom desaťročí urobil významný krok vpred.

Inovácia pod značkou KORADO

Dlhodobým cieľom konštruktérov spoločnosti KORADO bolo, aby sa po začatí vykurovania celý radiátor čo najskôr a čo najrovnomernejšie ohrial, a tým aj pri daných teplotných pomeroch čo najintenzívnejšie využil. Ukázalo sa však, že tento princíp nie je tou najvyššou dosiahnuteľnou métou. Na trhu panelových telies sa objavila konštrukcia, v ktorej vykurovacia voda nateká najprv do predného panela a následne do druhého. Toto riešenie upozornilo na možnosť zväčšiť podiel sálavej zložky na celkovom výkone telies (obr. 1).

Významný rozdiel medzi teplotou predného a zadného panela sa pri sériovom natekaní prejaví pri nábehu, t. j. pri ohrievaní telesa. Za približne 15 minút sa radiátor rovnomerne prehreje, pričom rozdiely teplôt medzi predným a zadným panelom sa znížia (obr. 2). Konštruktéri spoločnosti KORADO meraním zistili, že pri bežných teplotných pomeroch v prechodnom období sa tepelný výkon zadného panela so sériovým natekaním výrazne znižuje a že vynechaním zadného panela sa výkon telesa zmení. Výsledkom úvah je panelový radiátor RADIK s riadeným natekaním, v prípade ktorého si možno zvoliť, či bude vykurovacia voda pretekať len čelným panelom alebo obomi panelmi. Ide pritom o paralelné pretekanie, teda s nižšou hydraulickou stratou. (obr. 3)

Popis funkcie vykurovacieho telesa RADIK s riadeným natekaním

Panelové vykurovacie teleso RADIK s riadeným natekaním je vybavené pozmenenými garnitúrami, prepájajúcimi predný a zadný panel. O spôsobe natekania vykurovacej vody rozhoduje rozdeľovací ventil umiestnený v spodnej časti vykurovacieho telesa na strane s termostatickým ventilom (obr. 4).

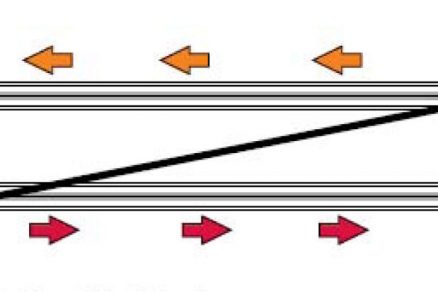

(Obr. 1) Pri sériovom zapojení preteká vykurovacia voda najskôr čelným panelom a následne zadným. Vplyvom sálania z čelného panela, rôznych podielov prestupu tepla (konvekciou) z jednotlivých strán panelov radiátora pri totožnom prietoku vykurovacej vody obomi panelmi, sa teplotný spád na paneloch nedelí presne na polovicu.

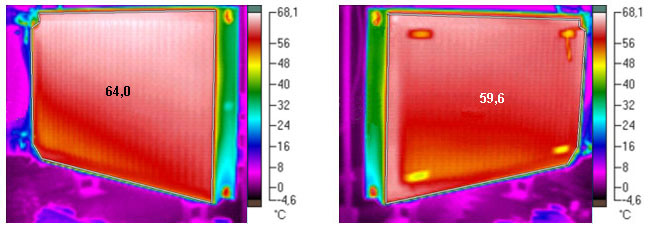

(Obr. 2) Radiátor RADIK s riadeným natekaním, pretekanie len čelným panelom; čelný panel spredu, zadný panel zozadu

Voľba aretačnej objímky hlavice ventilu umožňuje jeho nastavenie podľa toho, ktorý panel bude pri montáži radiátora zvolený ako čelný. Na overenie vlastností telesa RADIK sa zvolili prakticky identické počiatočné podmienky ako pri radiátore so sériovým natekaním. Pri plnom paralelnom natekaní do oboch panelov bol prietok oproti sérovému zapojeniu mierne väčší. Režim natekania sa potom rozdeľovacím ventilom prepol len na čelný panel. To viedlo k trvalému zvýšeniu strednej teploty čelného panela (obr. 5), čím sa zvýšil sálavý tok tepla. Prepnutím natekania len do čelného panela poklesol menovitý výkon telesa na približne 73 %. Radiátor tým získal dve výkonové hranice: 100 % a 73 %, ktoré možno nastaviť „hardvérom“ radiátora, teda rozdeľovacím ventilom.

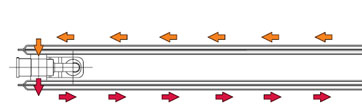

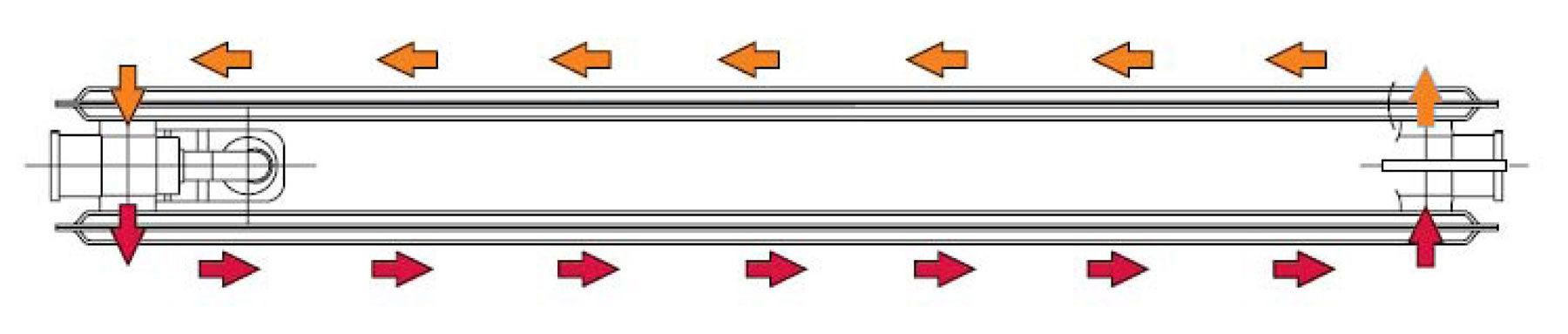

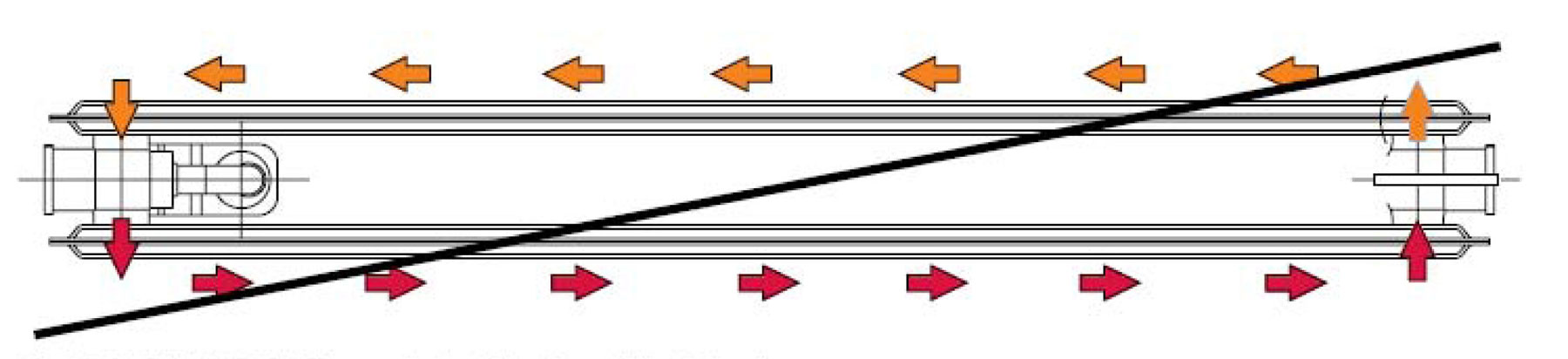

(Obr. 3) RADIK s riadeným natekaním zavrhuje sériové zapojenie panelov.

Aké sú výhody radiátora RADIK s riadeným natekaním?

Napriek tomu, že maximálny tepelný výkon radiátora potrebujeme len tri až päť týždňov v roku, musí byť k dispozícii, keď je to potrebné. Preto je bežný radiátor väčšinu prevádzkového času predimenzovaný, pocitovo „hreje“ len jeho malá časť a túto skutočnosť nepriaznivo vníma mnoho užívateľov bytov. Pri telese RADIK s riadeným natekaním sa uzatvorením prietoku vykurovacej vody do zadného panela tento nedostatok komfortu odstraňuje. Zaujímavým parametrom je teplota povrchu steny za telesom. Pokiaľ do zadného panela nenateká, pôsobí ako teplotný štít, čo dokazuje povrchová teplota steny za ním – len 26,9 °C oproti teplote 41,9 °C pri radiátoroch so sériovým natekaním.

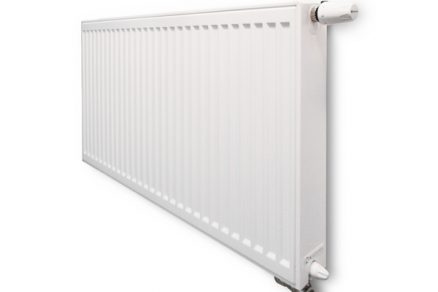

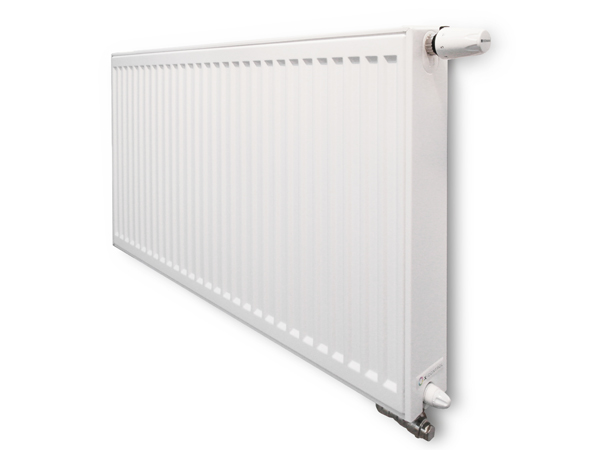

(Obr. 4) Radiátor RADIK s riadeným natekaním sa na pohľad líši umiestnením rozdeľovacieho ventilu, ktorý sa nachádza v spodnej časti telesa na strane s termostatickým ventilom.

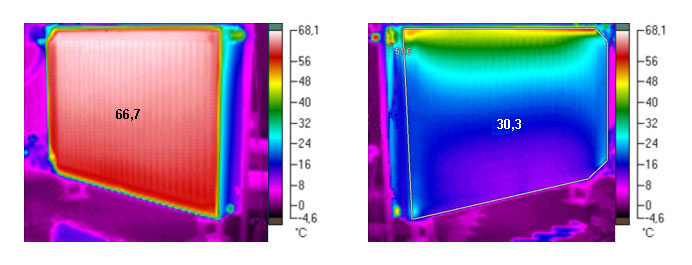

(Obr. 5) Radiátor RADIK s riadeným natekaním, pretekanie len čelným panelom; čelný panel spredu, zadný panel zozadu

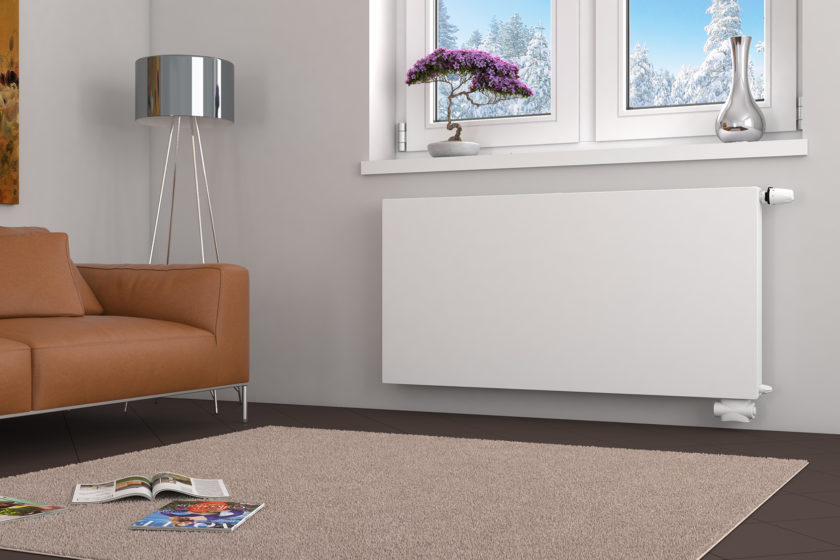

Panelové radiátory RADIK s riadeným natekaním patria medzi vykurovacie telesá veľmi rýchlo reagujúce na požiadavku zmeny výkonu, čo je nutné najmä v domoch s nízkou energetickou náročnosťou. Radiátor v základnom vyhotovení možno pripojiť zospodu, a to buď zľava, alebo sprava. Stačí sa rozhodnúť až na stavbe, ako sa namontuje. Drobná úprava spočíva len vo voľbe aretačnej objímky hlavice rozdeľovacieho ventilu natekania. Novinka je na trhu dostupná od tohto mája, a to tak v profilovanej úprave, ako aj v úprave PLAN s hladkým čelným panelom.
