Montรกลพ komรญna (Pracovnรฝ postup)

Partneri sekcie:

Pred zaฤatรญm montรกลพe musรญ byลฅ znรกma vรฝลกka, umiestnenie aย orientรกcia komรญnovรฝch dvierok aj ฤalลกรญch ฤistiacich aย revรญznych otvorov, rovnako aj vรฝลกka aย orientรกcia miesta na pripojenie spotrebiฤa. Zรกroveลˆ sa pred zaฤatรญm montรกลพe musรญ preveriลฅ, ฤi umiestnenie vลกetkรฝch otvorov zodpovedรก poลพiadavkรกm noriem aย predpisov. Uลพ vย tejto fรกze sa odporรบฤa konzultรกcia sย kominรกrom โ€“ revรญznym technikom.

Montรกลพ napรกjacieho kusa dymovodu

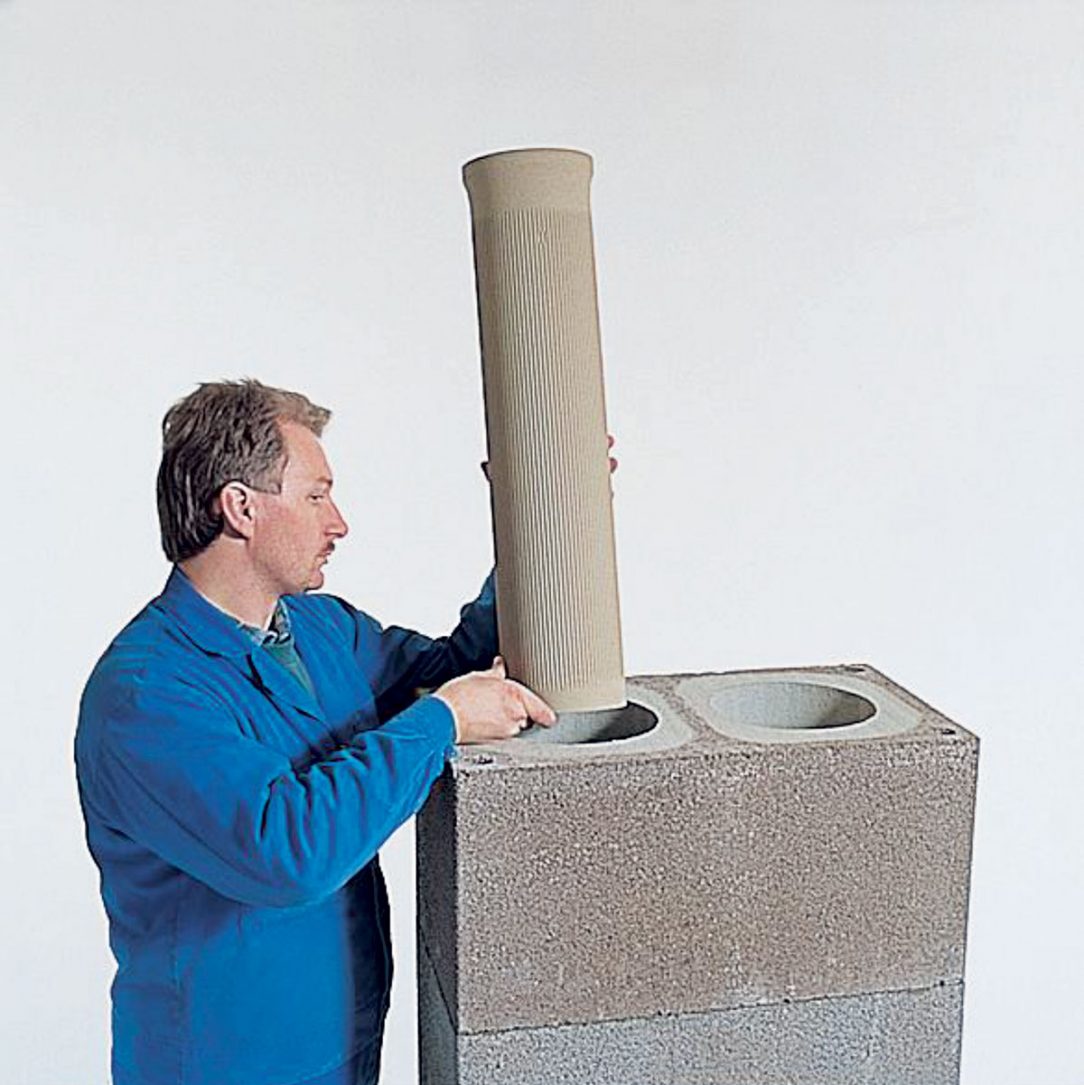

Krok 9: Profilovanรก vloลพka

Do komรญnovej tvรกrnice sa osadรญ profilovanรก vloลพka s dฤบลพkou 660 mm (z balenia napรกjacieho kusa dymovodu).

09 Profilovanรก vloลพka
09 Profilovanรก vloลพka |

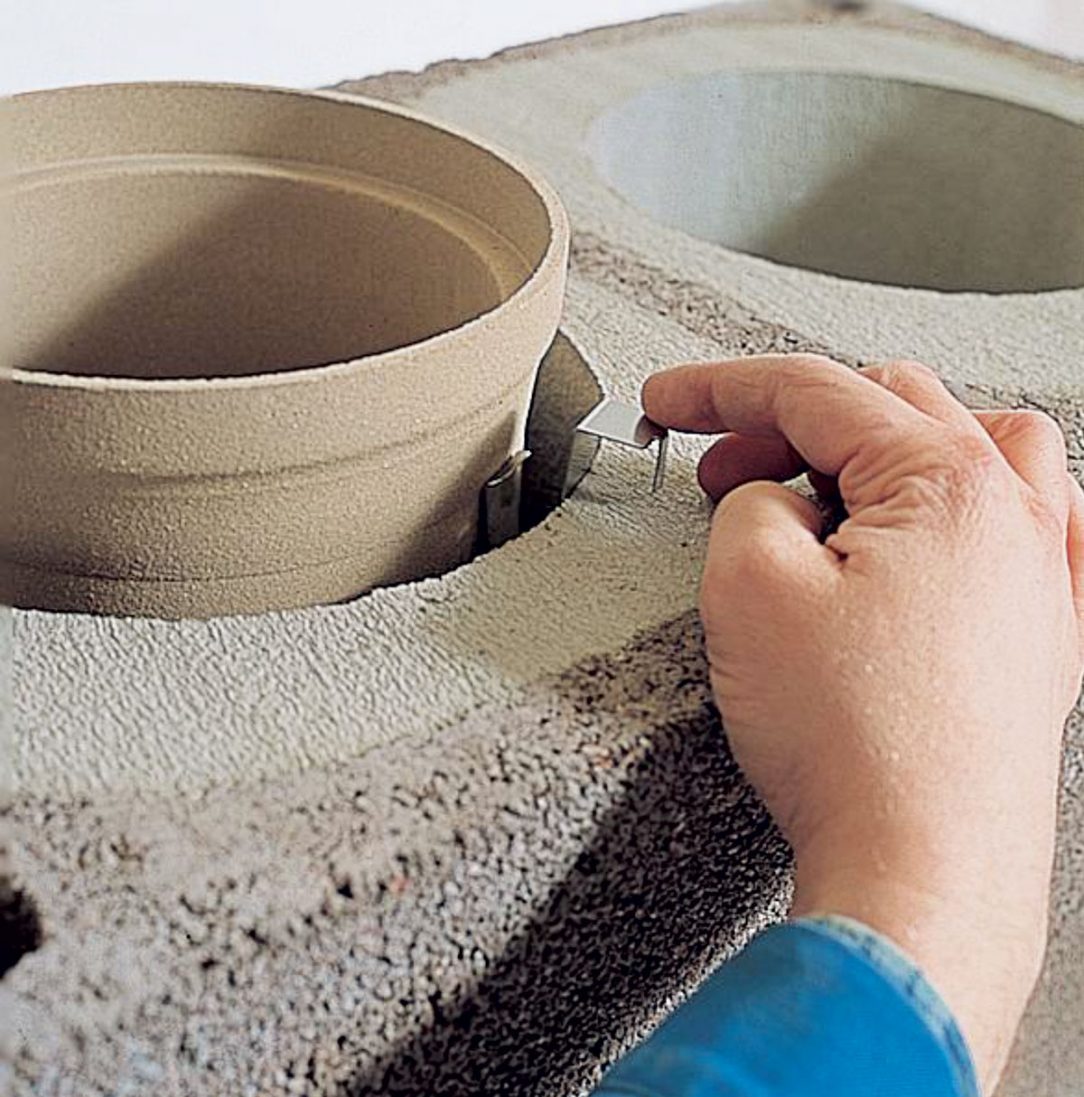

Krok 10: Centrovacie dielce

Po obvode izolรกcie sa rovnomerne osadia centrovacie dielce, ktorรฉ slรบลพia na vycentrovanie osadenej vloลพky.

10 Centrovacie dielce
10 Centrovacie dielce |

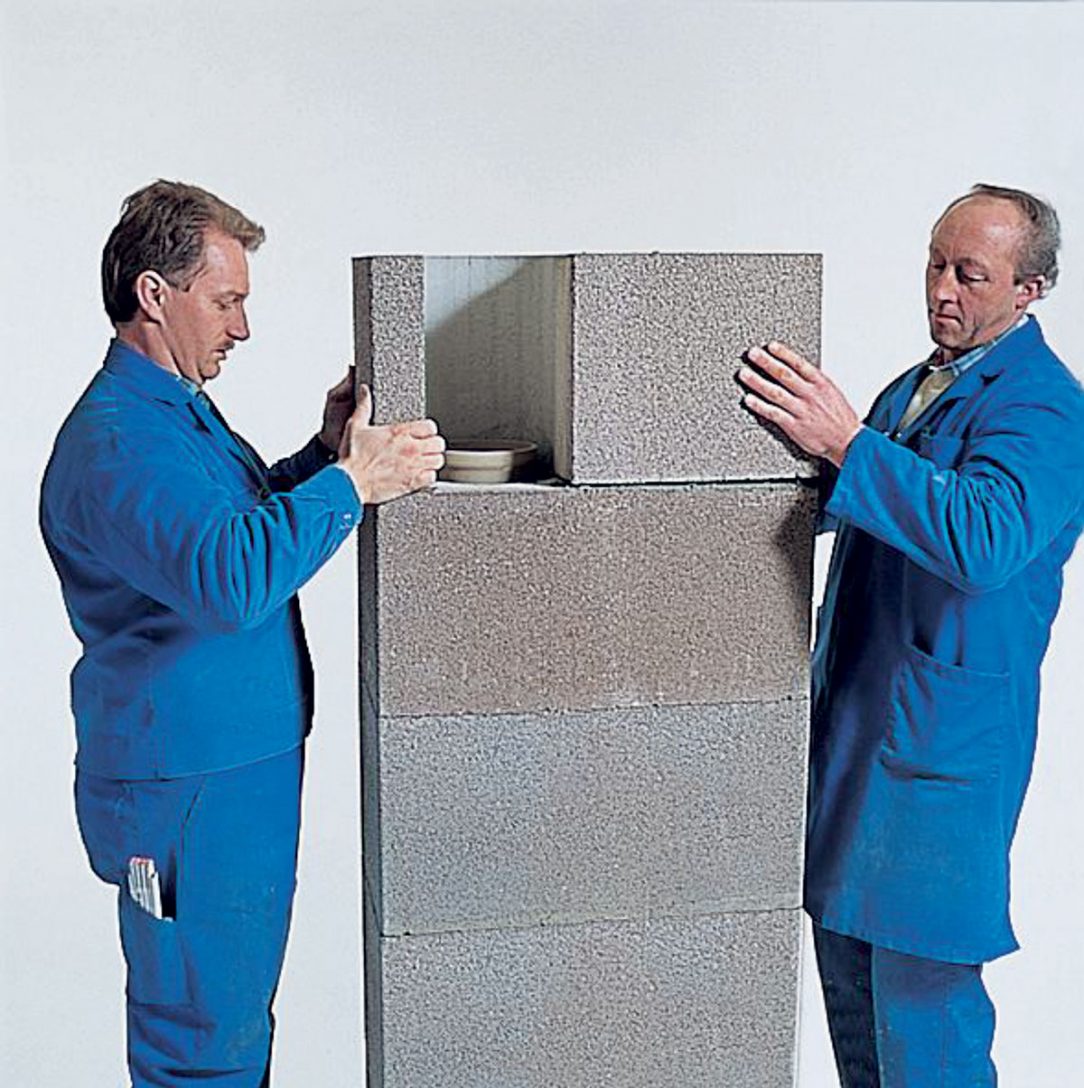

Krok 11: Tvรกrnica s vรฝrezom na dymovod

Do hrdla vloลพky sa nanesie v dostatoฤnom mnoลพstve ลกkรกrovacรญ tmel. Po obvode tvรกrnice aj do priestoru medzi izolรกciou a otvorom na statickรฉ zabezpeฤenie komรญna sa nanesie tenkovrstvovรก malta. Do malty sa osadรญ tvรกrnica s vyrezanรฝm otvorom pre napรกjacรญ kus dymovodu. Na vรฝrez sa pouลพije priloลพenรก ลกablรณna.

11 Tvรกrnica s vรฝrezom na dymovod
11 Tvรกrnica s vรฝrezom na dymovod |

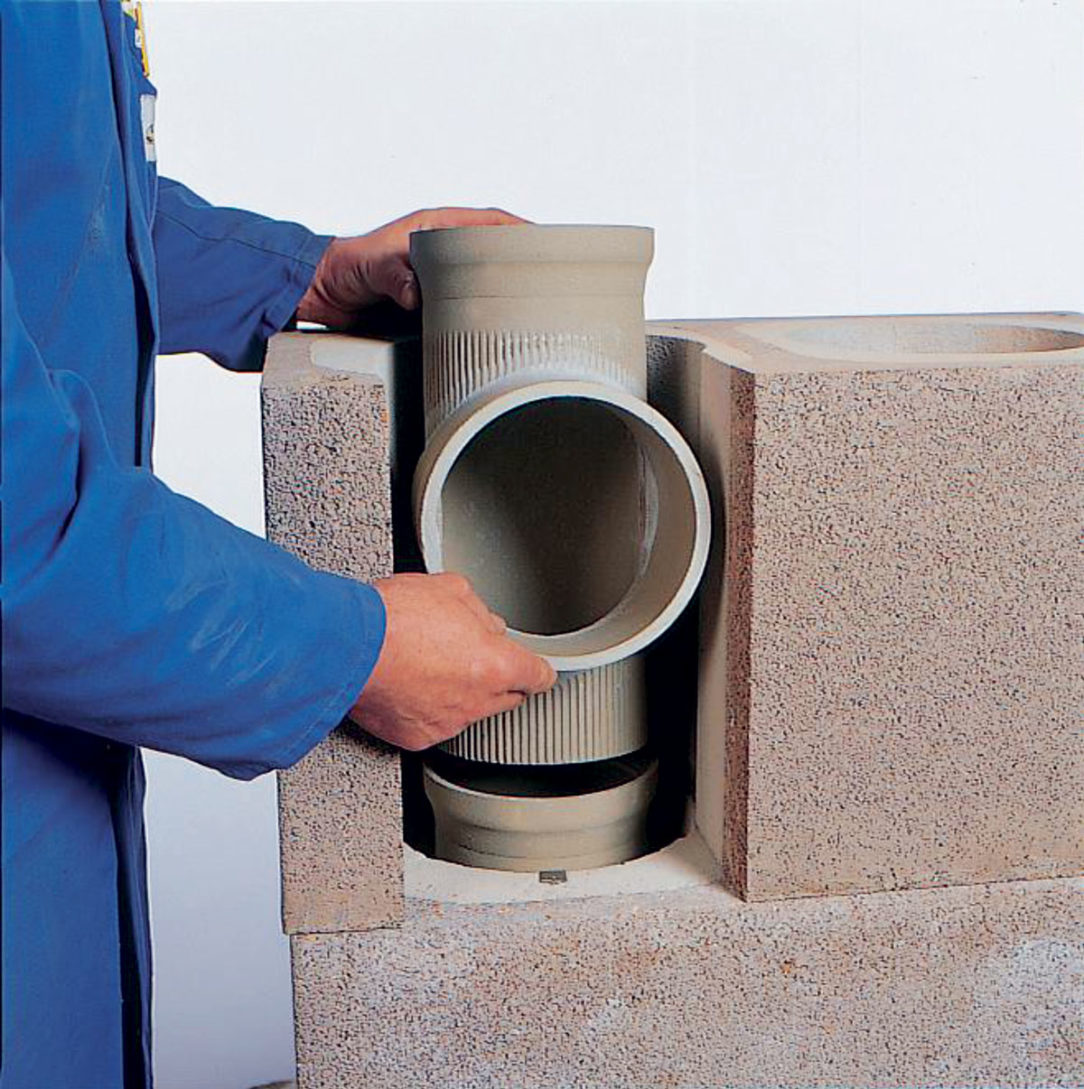

Krok 12: Napรกjacรญ kus dymovodu

Do tvรกrnice sa vloลพรญ napรกjacรญ kus dymovodu s dฤบลพkou 330 mm pri priemere 140 mm alebo 660โ€ฏmm pri priemere 160 aลพ 200 mm.

12 Napรกjacรญ kus dymovodu
12 Napรกjacรญ kus dymovodu |

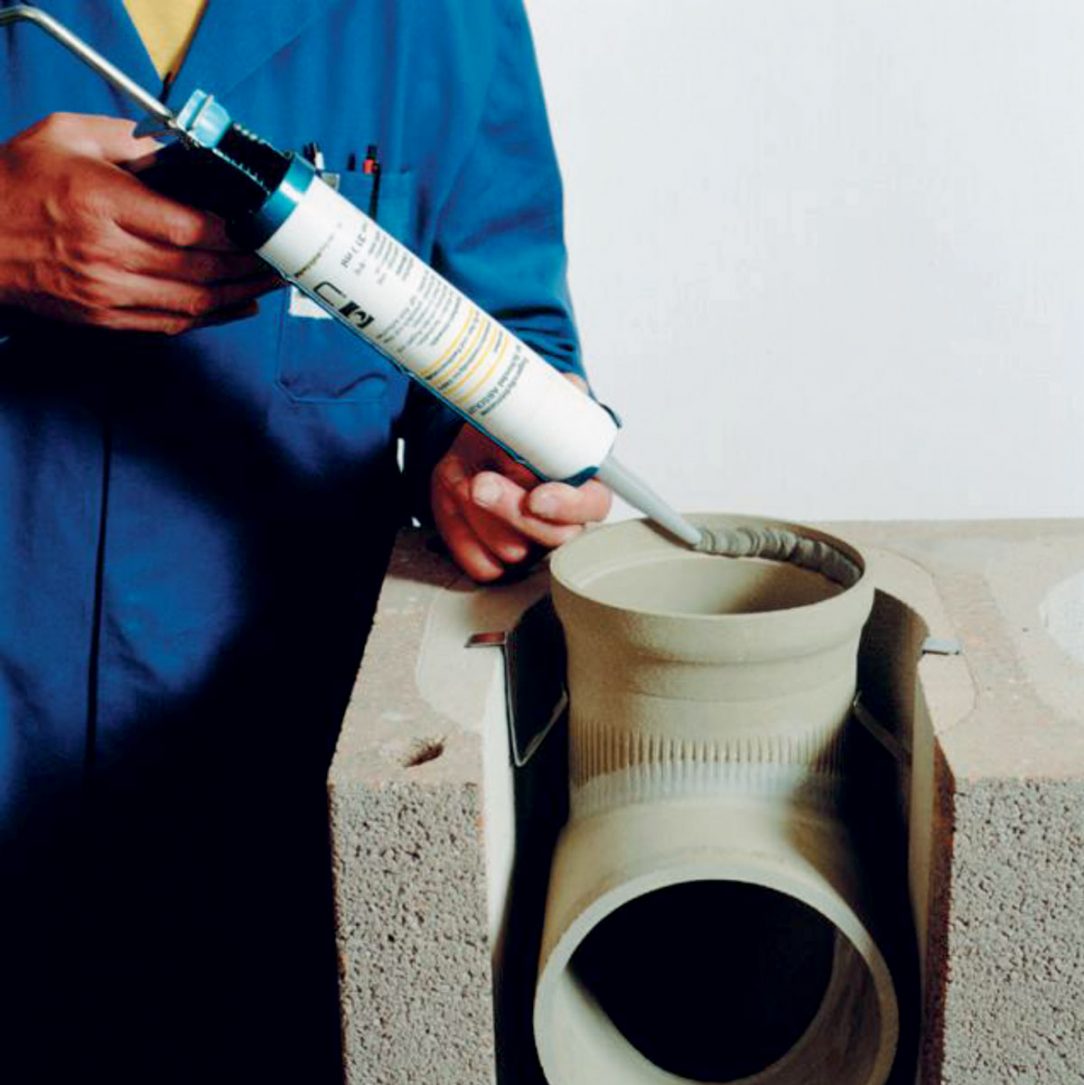

Krok 13: Vycentrovanie a tmelenie

Po obvode sa rovnomerne osadia centrovacie dielce. Do hrdla vloลพky sa nanesie v dostatoฤnom mnoลพstve ลกkรกrovacรญ tmel, ฤรญm sa zabezpeฤรญ dokonale tesnรฝ spoj. Na hornรบ hranu sa po obvode tvรกrnice nanesie tenkovrstvovรก malta.

13 Vycentrovanie a tmelenie
13 Vycentrovanie a tmelenie |

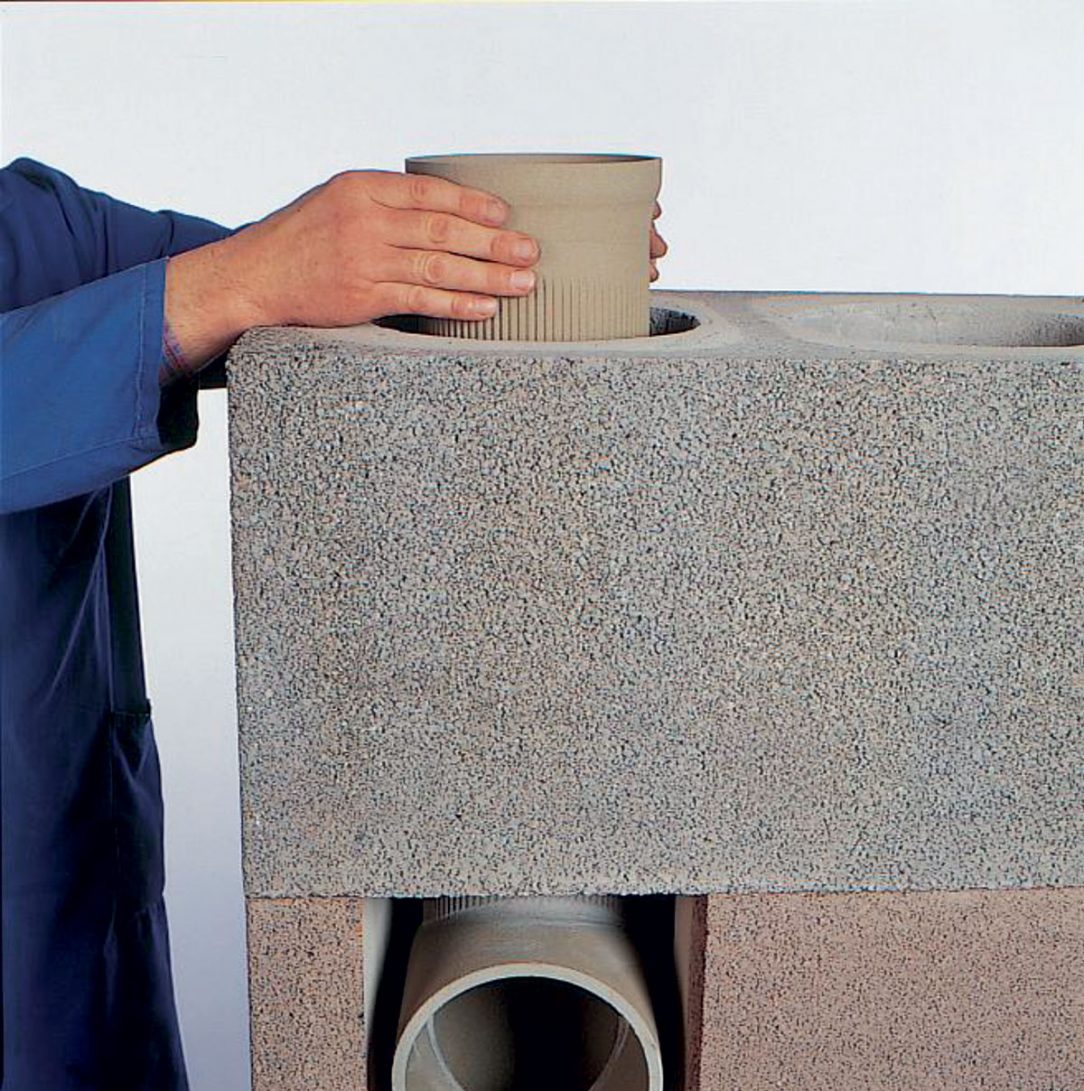

Krok 14: Komรญnovรก tvรกrnica

Do lรดลพka z tenkovrstvovej malty sa poloลพรญ ฤalลกia komรญnovรก tvรกrnica a vloลพรญ sa profilovanรก vloลพka s dฤบลพkou 330 mm.

14 Komรญnovรก tvรกrnica
14 Komรญnovรก tvรกrnica |

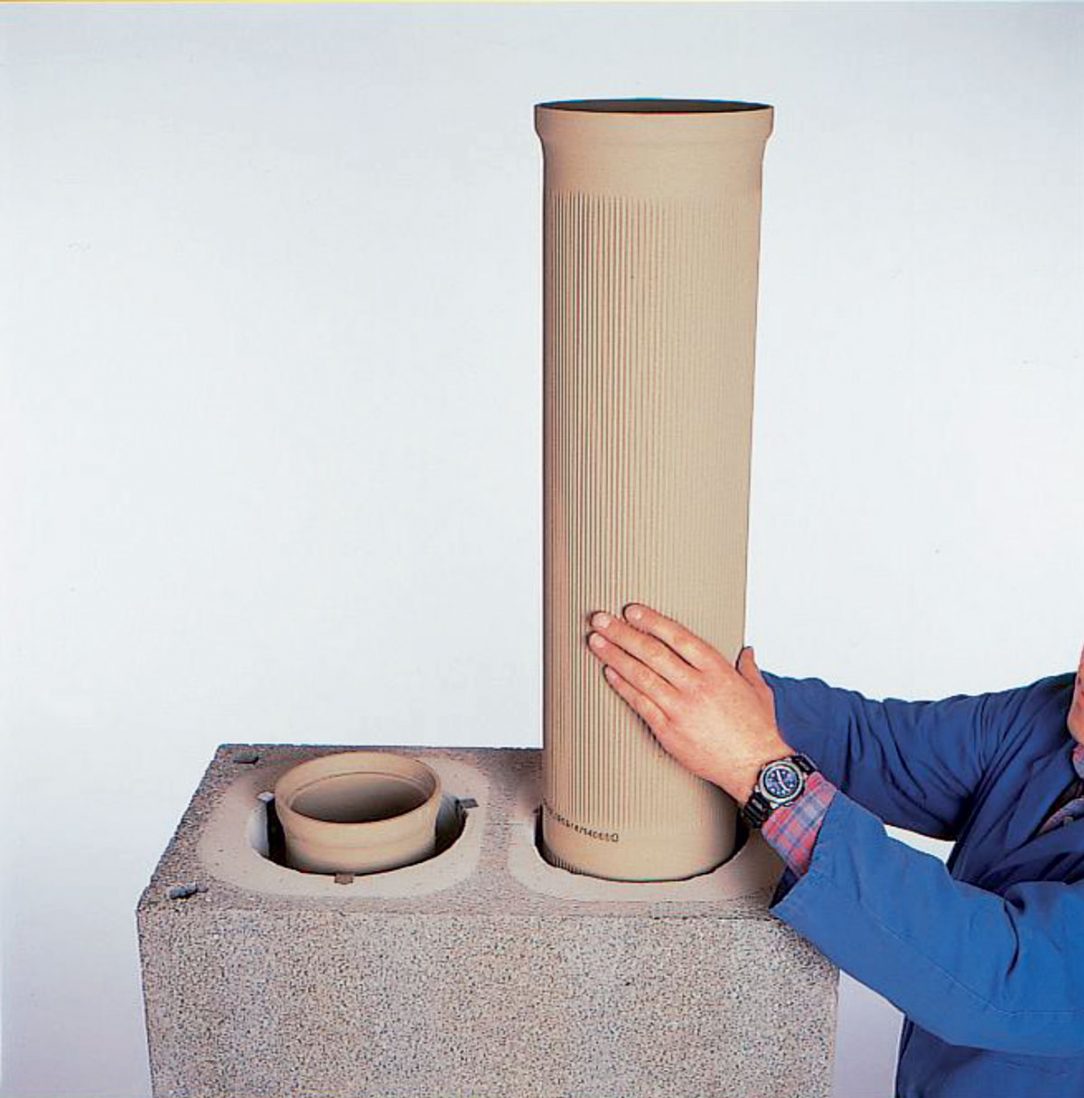

Krok 15: Druhรฝ komรญnovรฝ prieduch

Do druhรฉho komรญnovรฉho prieduchu sa vloลพรญ profilovanรก vloลพka s dฤบลพkou 1 330 mm.

15 Druhรฝ komรญnovรฝ prieduch
15 Druhรฝ komรญnovรฝ prieduch |
