Montรกลพ odkvapovรฉho systรฉmu

Partneri sekcie:

Odkvapovรฝ systรฉm moลพno montovaลฅ samostatne beลพnรฝm nรกradรญm. Jednoduchosลฅ montรกลพe zabezpeฤuje pouลพitie odkvapovรฝch spojok s tesnenรญm EPDM. Takรฉto rieลกenie umoลพลˆuje eliminovaลฅ prรกcne a nie vลพdy vodotesnรฉ lepenรฉ ฤi letovanรฉ spoje.

Poฤas montรกลพe odkvapovรฝch systรฉmov je potrebnรฉ pamรคtaลฅ na zabezpeฤenie minimรกlneho sklonu odkvapu, ktorรฝ je 5 mm/bm. Pri dฤบลพkach odkvapov nad 10 m je potrebnรฉ pouลพiลฅ viac ako jednu odtokovรบ rรบru.

Hรกky, ktorรฉ sa montujรบ zhora na krokvy, je potrebnรฉ ohnรบลฅ do spรกdu. Hรกky sa poloลพia vedฤพa seba aย oฤรญslujรบ sa. ล ikmou ฤiarou sa vyznaฤia (najlepลกie popisovaฤom) miesta ohybu vย zรกvislosti od dฤบลพky ลพฤพabu aย spรกdu. Vย prรญpade nerovnรฉho krovu sa hรกky oznaฤia jednotlivo. Postupne sa ohnรบ vย ohรฝbaฤke. Ak sa nepouลพรญva ohรฝbaฤka, je potrebnรฉ zabezpeฤiลฅ, aby ohyb hรกku nebol ostrรฝ. To je moลพnรฉ docieliลฅ naprรญklad ohnutรญm vo zverรกku cez rรบru sย priemerom 20 mm.

ลฝฤพabovรฉ hรกky sa umiestลˆujรบ 20 mm pod รบrovลˆou pomyselnรฉho predฤบลพenia povrchu streลกnej krytiny. Na umiestnenie prvรฉho aย poslednรฉho hรกku do sprรกvnej polohy je vhodnรฉ pouลพiลฅ latu. Na sprรกvne vyspรกdovanie ลพฤพabovรฝch hรกkov sa pouลพรญva ลกpagรกt alebo gumiฤka, ktorรก sa uviaลพe na prvรฝ aย poslednรฝ ลพฤพabovรฝ hรกk. ฤŽalลกie hรกky sa umiestลˆujรบ podฤพa polohy ลกpagรกtu vo vzdialenostiach maximรกlne 1 200 mm, vรคฤลกinou na kaลพdรบ krokvu. Vย horskรฝch oblastiach sa odporรบฤa hรกky umiestniลฅ niลพลกie pod odkvapovรบ hranu alebo hรกky na krokvรกch zdvojiลฅ.

Montรกลพ ลพฤพabov aย odpadovรฉho potrubia

Pred skrรกtenรญm ลพฤพabu na potrebnรบ dฤบลพku je vhodnรฉ vลกetky ลพฤพaby poloลพiลฅ do hรกkov. Budรบce spoje nesmรบ vychรกdzaลฅ do miest, kde uลพ hรกky sรบ. Potom sa zakreslรญ koniec ลพฤพabu, ktorรฝ je min. 10 mm za okrajom strechy. Popisovaฤom sa oznaฤรญ poloha budรบceho vyรบstenia ลพฤพabu (kotlรญka). ลฝฤพaby aย zvody sa skrรกtia noลพnicami na plech, prรญpade odreลพรบ priamoฤiarou alebo kotรบฤovou pรญlou (kotรบฤe na oceฤพ sย negatรญvnym uhlom zubov). Je zakรกzanรฉ pouลพรญvaลฅ akรฉkoฤพvek brรบsne kotรบฤe.

Potom sa namontujรบ ลพฤพabovรฉ ฤelรก. Do drรกลพky ฤela ลพฤพabu sa nanesie pruลพnรฝ tmel aย ฤelo sa nasadรญ na ลพฤพab. Skontroluje sa natoฤenie ฤela vzhฤพadom kย nรกvalku. Potom sa ฤelo doklepe na doraz rukou alebo kladivkom cez podloลพku. Na zabezpeฤenie tesnosti spojenia sa aplikuje medzi ลพฤพab aย ฤelo tmel.

Pred montรกลพou odpadovรฉho potrubia sa zameria vzdialenosลฅ medzi fasรกdou aย kotlรญkom. Zameria sa sprรกvna poloha na umiestnenie objรญmok zvodu. Prvรก objรญmka zvodu sa musรญ umiestniลฅ ฤo najbliลพลกie kย hornรฉmu kolenu. Objรญmky sa priskrutkujรบ. Vyberie sa vhodnรฝ druh skrutky aย prรญpadne aj rozperky (tzv. hmoลพdinky) podฤพa druhu steny. Maximรกlna vzdialenosลฅ medzi objรญmkami je 2 000 mm. Kaลพdรก rรบra sa musรญ pripevniลฅ minimรกlne dvoma objรญmkami. Vรฝtokovรฉ koleno sa umiestni na odtokovรบ odpadovรบ rรบru do vรฝลกky podฤพa miestnych podmienok aย zvyklostรญ.

Pri rezanรญ ลพฤพabov je potrebnรฉ dbaลฅ na to, aby miesto napojenia ลพฤพabu vyลกlo medzi hรกky. Treba rezaลฅ pozorne, aby boli hrany ฤo najrovnejลกie. ลฝฤพaby sa posunรบ kย sebe na doraz. Odporรบฤa sa pouลพiลฅ ลพฤพabovรฉ spoje, ktorรฉ umoลพลˆujรบ pohyb ลพฤพabu pri zmenรกch teploty.

ลฝฤพabovรฉ rohy aย kรบty sa ฤasto montujรบ aลพ za poslednรฉ hรกky, aย preto nie sรบ vรดbec podopieranรฉ. Je potrebnรฉ pevne ich pripojiลฅ na ลพฤพab. Rohy aย kรบty sa zasรบvajรบ do ลพฤพabu pribliลพne 35 mm. Na napojenie rohov sa neodporรบฤa pouลพiลฅ len ลพฤพabovรฉ spojky. Roh alebo kรบt sa nasunie do nรกvalku ลพฤพabu aย otoฤรญ sa dovnรบtra ลพฤพabu. Pri nasadenรญ rohu sa ohne zadnรฝ okraj ลพฤพabu nahor aย potom sa spolu sย rohom zavrie. Tesnosลฅ tohto spojenia sa zabezpeฤรญ nanesenรญm tmelu vย dvoch radoch medzi spojovanรฉ plochy.

ฤŒo budete potrebovaลฅ

  • Pododkvapovรฝ ลพฤพab dฤบลพka: 2, 4 a 6 m
  • Odtokovรก odpadovรก rรบra dฤบลพka: 1; 1,5 a 4 m
  • ลฝฤพabovรฝ hรกk ฤelovรฝ krรกtky
  • ลฝฤพabovรฝ hรกk ฤelovรฝ dlhรฝ
  • ลฝฤพabovรฝ hรกk dlhรฝ podstreลกnรฝ
  • ลฝฤพabovรฝ hรกk s nรกvalkom ฤelovรฝ krรกtky
  • ลฝฤพabovรฝ hรกk s nรกvalkom ฤelovรฝ dlhรฝ
  • ลฝฤพabovรฝ hรกk s nรกvalkom podstreลกnรฝ
  • ลฝฤพabovรฉ ฤelo pravรฉ/ฤพavรฉ
  • ลฝฤพabovรฝ kรบt
  • ลฝฤพabovรฝ roh
  • Vetvenie
  • รšchytnรก objรญmka rรบry (plech, drevo)
  • รšchytnรก objรญmka rรบry (murivo)
  • Odboฤka do suda
  • Koleno odpadovรฉho potrubia
  • Vรฝtokovรฉ koleno
  • ลฝฤพabovรฝ kotlรญk
  • Prรญpojka ku kanalizรกcii
  • ลฝฤพabovรก spojka
  • Zbernรฝ lievik
  • Zachytรกvaฤ neฤistรดt
  • Lapaฤ lรญstia kruhovรฝ
  • Odkvapovรฝ zachytรกvaฤ lรญstia dฤบลพka: 2 m
  • รšchyt ลพฤพabu
  • Pruลพnรฝ tmel
  • Neutrรกlny silikรณn
  • Tmel na bรกze polyuretรกnu odolnรฝ proti UV ลพiareniu
  • Skrutky
  • Rozperky
  • Jednostranne vodotesnรฉ nity
  • Nรกradie a pomรดcky: meter, popisovaฤ, ohรฝbaฤka, zverรกk, lata, ลกpagรกt alebo gumiฤka, noลพnice na plech, priamoฤiara alebo kotรบฤovรก pรญla, aplikaฤnรก piลกtoฤพ, kladivko, podloลพka, elektrickรฉ prestrihovacie noลพnice, klieลกte, roznรกลกacia podloลพka

Pracovnรฝ postup

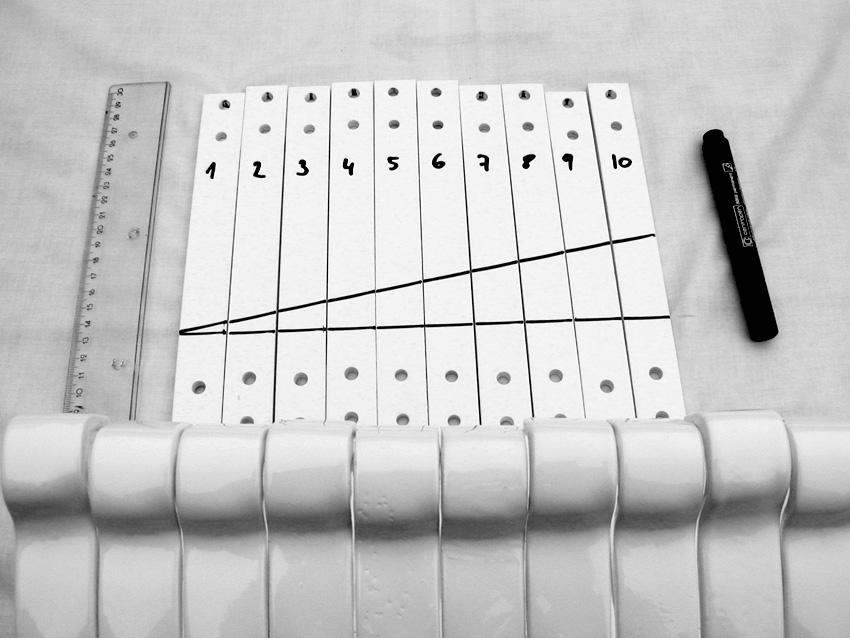

01 | Spรกd aย oznaฤenie hรกkov

Spรกd aย oznaฤenie hรกkov

Hรกky, ktorรฉ sa montujรบ zhora na krokvy, je potrebnรฉ ohnรบลฅ do spรกdu. Spรกd ลพฤพabu by mal byลฅ 5 mm/m. Hรกky sa poloลพia vedฤพa seba aย oฤรญslujรบ sa. ล ikmou ฤiarou sa vyznaฤia (najlepลกie popisovaฤom) miesta ohybu vย zรกvislosti od dฤบลพky ลพฤพabu aย spรกdu. Vย prรญpade nerovnรฉho krovu sa hรกky oznaฤia jednotlivo.

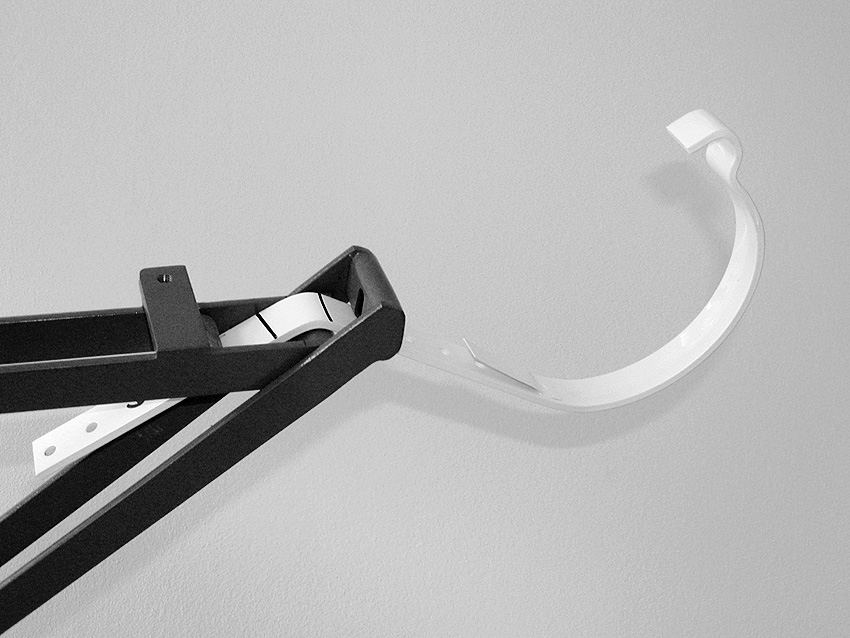

02 | Ohnutie hรกkov

Ohnutie hรกkov

ลฝฤพabovรฉ hรกky sa postupne ohnรบ vย ohรฝbaฤke. Ak sa nepouลพije ohรฝbaฤka, je potrebnรฉ zabezpeฤiลฅ, aby ohyb hรกku nebol ostrรฝ, naprรญklad ohnutรญm vo zverรกku cez rรบru sย priemerom 20โ€ฏmm.

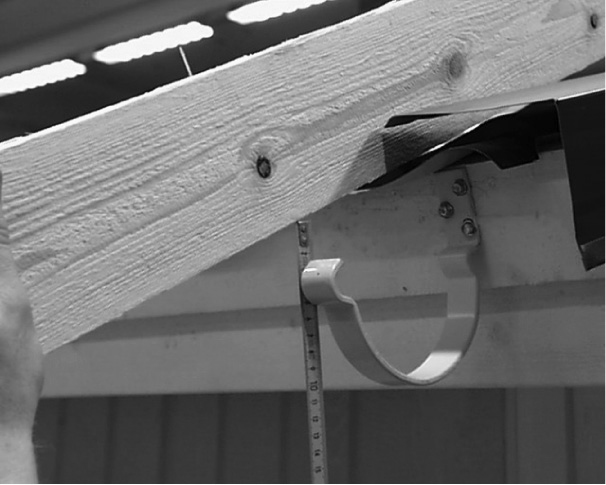

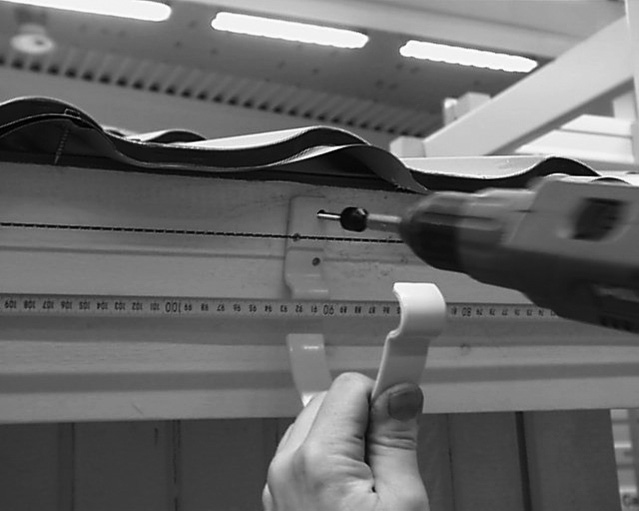

03 | Prvรฝ aย poslednรฝ hรกk

ลฝฤพabovรฉ hรกky sa umiestnia 20 mm pod รบrovลˆou pomyselnรฉho predฤบลพenia povrchu streลกnej krytiny. Na umiestnenie prvรฉho a poslednรฉho hรกku do sprรกvnej polohy je vhodnรฉ pouลพiลฅ latu. Na sprรกvne vyspรกdovanie ลพฤพabovรฝch hรกkov sa pouลพije ลกpagรกt alebo gumiฤka, ktorรก sa uviaลพe na prvรฝ a poslednรฝ ลพฤพabovรฝ hรกk.

04 | Poloha ostatnรฝch hรกkov

ฤŽalลกie hรกky sa umiestลˆujรบ podฤพa polohy ลกpagรกtu vo vzdialenostiach maximรกlne 1โ€ฏ200โ€ฏmm, vรคฤลกinou na kaลพdรบ krokvu. V horskรฝch oblastiach sa odporรบฤa hรกky umiestniลฅ niลพลกie pod odkvapovรบ hranu alebo hรกky na krokvรกch zdvojiลฅ.

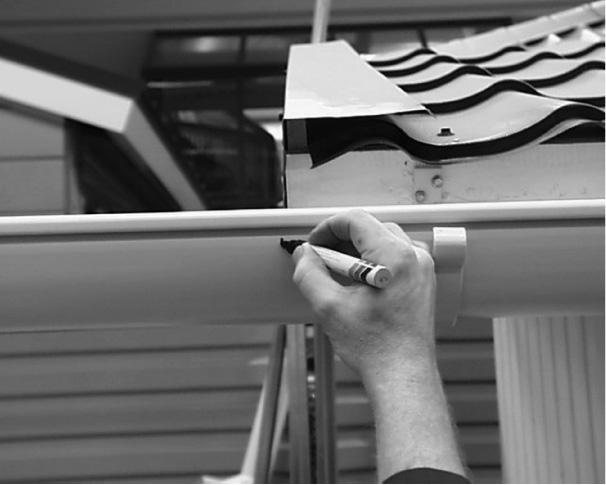

05 | Pred skrรกtenรญm ลพฤพabov

Pred skrรกtenรญm ลพฤพabu na potrebnรบ dฤบลพku je vhodnรฉ vลกetky ลพฤพaby poloลพiลฅ do hรกkov. Budรบce spoje nesmรบ vychรกdzaลฅ do miest, kde uลพ hรกky sรบ. Potom sa zakreslรญ koniec ลพฤพabu, ktorรฝ je min. 10 mm za okrajom strechy. Oznaฤรญ sa poloha budรบceho vyรบstenia ลพฤพabu (kotlรญka), nie je dovolenรฉ oznaฤovaลฅ materiรกl ryhou.

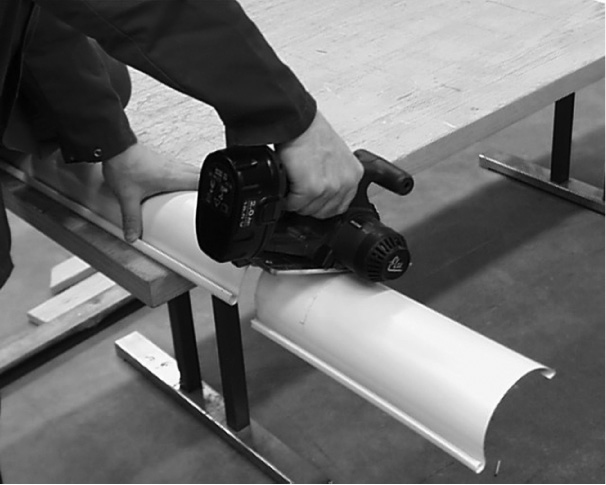

06 | Skrรกtenie ลพฤพabov

ลฝฤพaby a zvody sa skrรกtia noลพnicami na plech, prรญpade odreลพรบ priamoฤiarou alebo kotรบฤovou pรญlou (kotรบฤe na oceฤพ s negatรญvnym uhlom zubov). Je zakรกzanรฉ pouลพรญvaลฅ akรฉkoฤพvek brรบsne kotรบฤe.

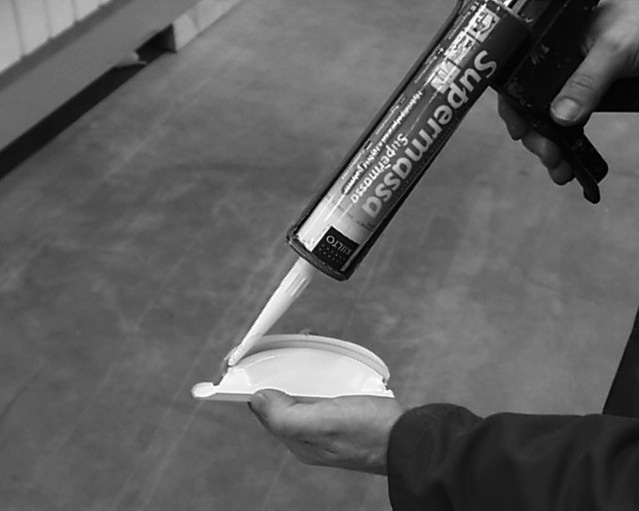

07 | Montรกลพ ลพฤพabovรฝch ฤiel

Pripravรญ sa ฤพavรฉ alebo pravรฉ ฤelo ลพฤพabu. Do drรกลพky ฤela ลพฤพabu sa nanesie pruลพnรฝ tmel a ฤelo sa nasadรญ na ลพฤพab. Skontroluje sa natoฤenie ฤela vzhฤพadom k nรกvalku. ฤŒelo sa doklepe na doraz. Medzi ลพฤพab a ฤelo sa aplikuje tmel (neutrรกlny silikรณn, tmel na bรกze polyuretรกnu). Po osadenรญ ฤela sa tmel dohladka rozotrie zvnรบtra ลพฤพabu.

08 | Vyรบstenie ลพฤพabu

Oznaฤรญ sa kruhovรฝ otvor budรบceho vyรบstenia ลพฤพabu. Elektrickรฝmi prestrihovacรญmi noลพnicami alebo noลพnicami na plech sa vyreลพe do ลพฤพabu otvor.

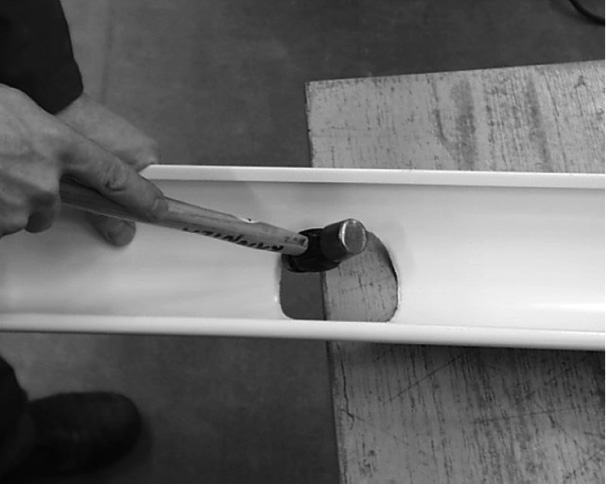

09 | Vyhnutie reznej hrany

Reznรก hrana sa vyhne klieลกลฅami alebo kladivkom mierne nadol, asi 3 aลพ 5 mm, aby sa voda nemohla vracaลฅ po spodnej strane ลพฤพabu mimo kotlรญka.

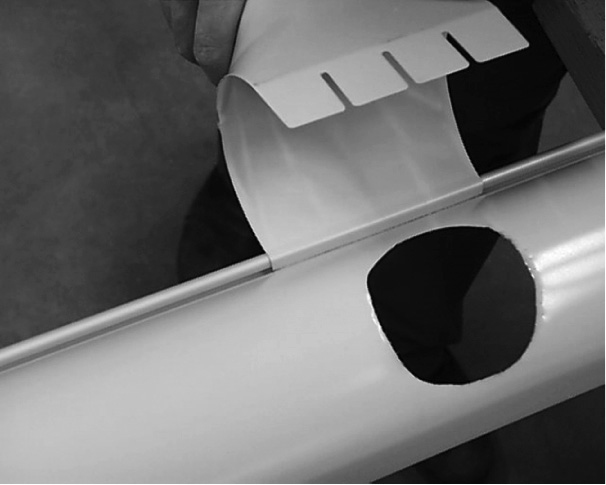

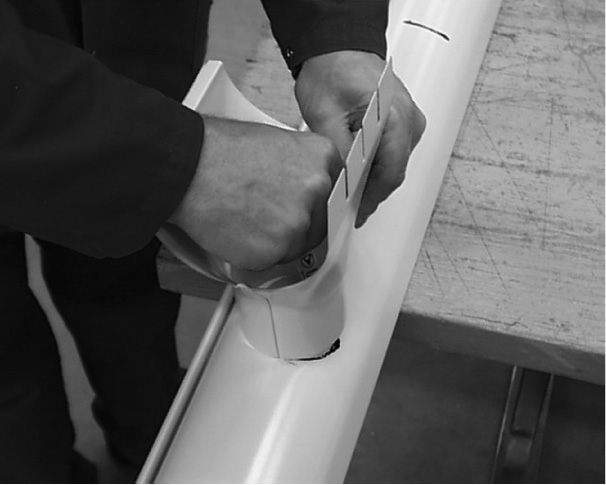

10 | Zasunutie ลพฤพabovรฉho kotlรญka

ลฝฤพabovรฝ kotlรญk sa zasunie do nรกvalku a nasadรญ sa na ลพฤพab.

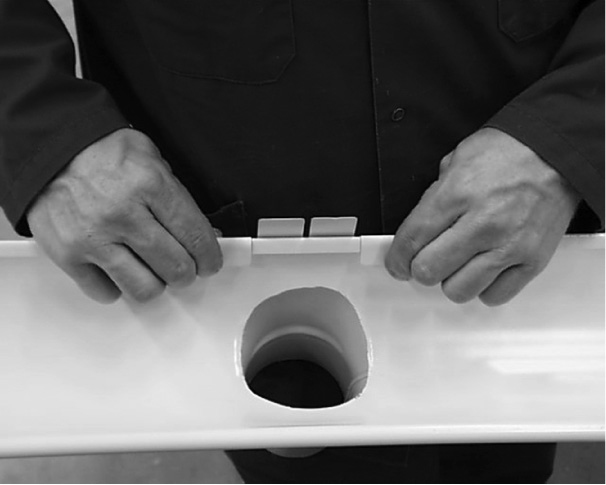

11 | Zabezpeฤenie ลพฤพabovรฉho kotlรญka

Kotlรญk sa zabezpeฤรญ ohnutรญm upevลˆovacรญch plechov cez zadnรฝ okraj ลพฤพabu.

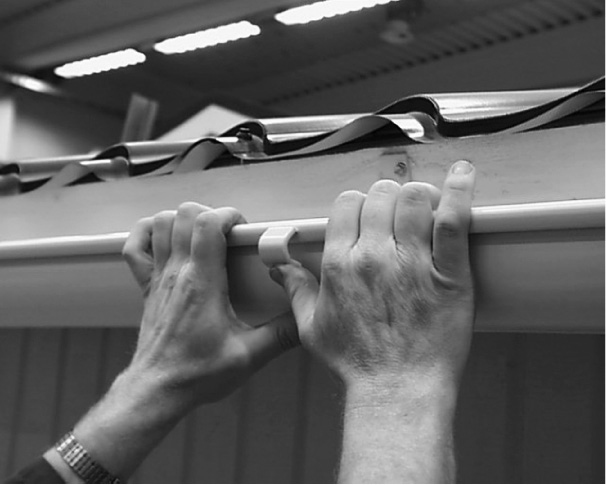

12 | Osadenie ลพฤพabu do hรกkov

ลฝฤพab sa osadรญ do hรกkov. Postupne sa fixuje na vลกetkรฝch hรกkoch, prรญpadne sa ohnรบ perรก na zadnรฝch stenรกch.

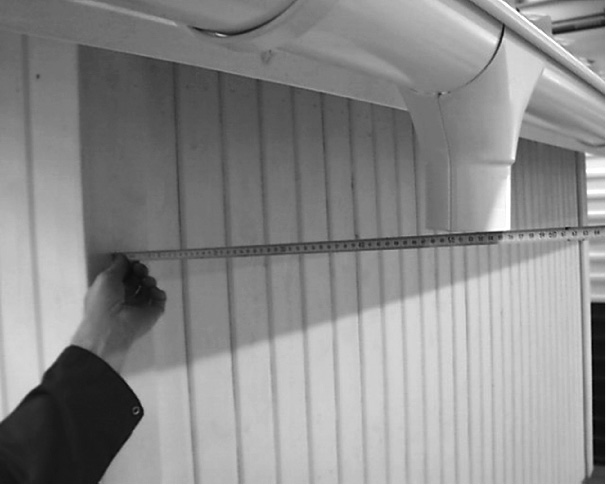

13 | Zameranie odstupu

Zameria sa vzdialenosลฅ medzi fasรกdou a kotlรญkom.

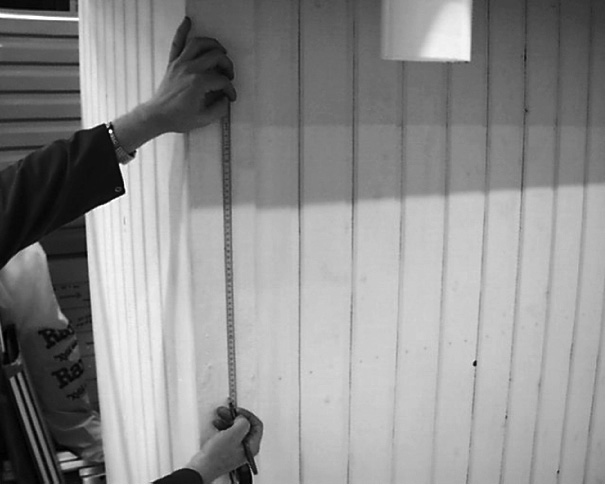

14 | Umiestnenie objรญmok zvodu

Zameria sa sprรกvna poloha na umiestnenie objรญmok zvodu. Prvรก objรญmka zvodu sa musรญ umiestniลฅ ฤo najbliลพลกie k hornรฉmu kolenu. Voฤพba objรญmky zvodu zรกvisรญ od materiรกlu fasรกdy (do muriva, drevenรฝch alebo oceฤพovรฝch fasรกd).

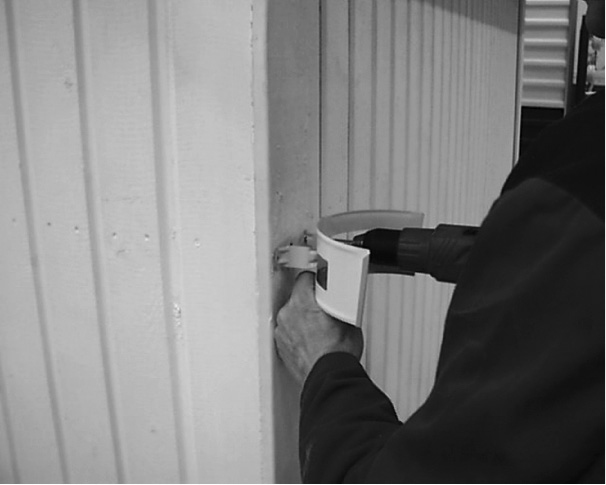

15 | Priskrutkovanie objรญmok

Objรญmky sa priskrutkujรบ. Vyberie sa vhodnรฝ druh skrutky a prรญpadne aj rozperky (tzv. hmoลพdinky) podฤพa druhu steny. Na steny zvonka zateplenรฉ mรคkkou tepelnou izolรกciou sa odporรบฤa pod objรญmku umiestniลฅ roznรกลกaciu podloลพku, napr. ลกtvorec plechu, aby sa objรญmka nezaborila do tepelnej izolรกcie.

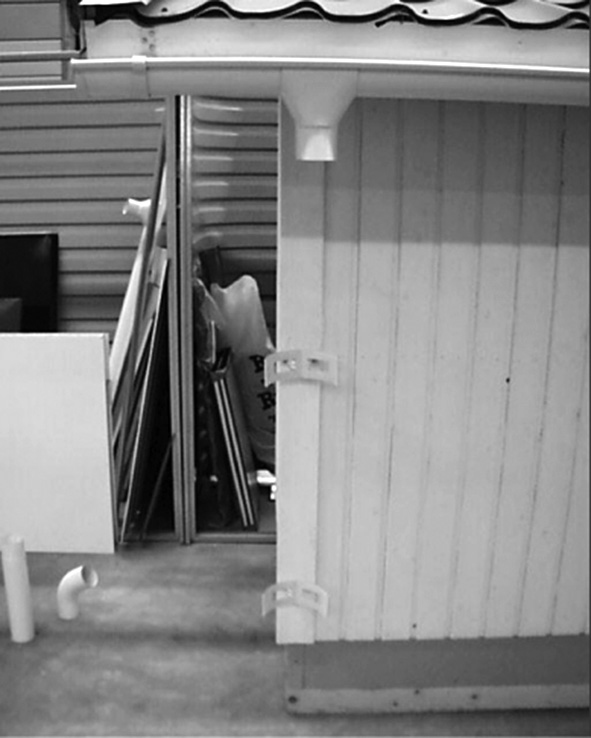

16 | Pripevnenie objรญmok

Pripevnia sa vลกetky objรญmky. Maximรกlna vzdialenosลฅ medzi objรญmkami je 2 000 mm. Kaลพdรก rรบra sa musรญ pripevniลฅ minimรกlne dvoma objรญmkami.

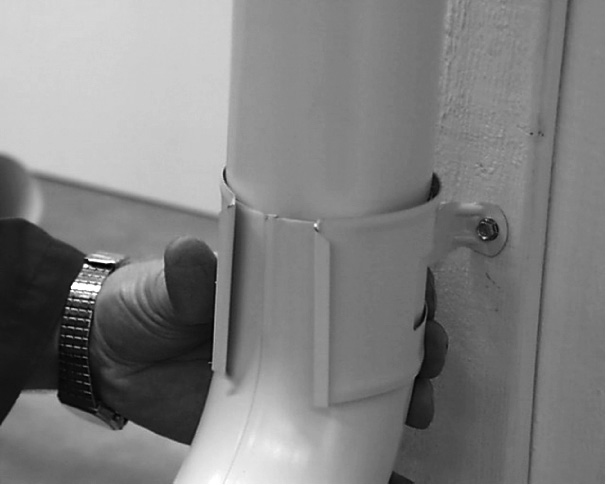

17 | Zabezpeฤenie objรญmky klinom

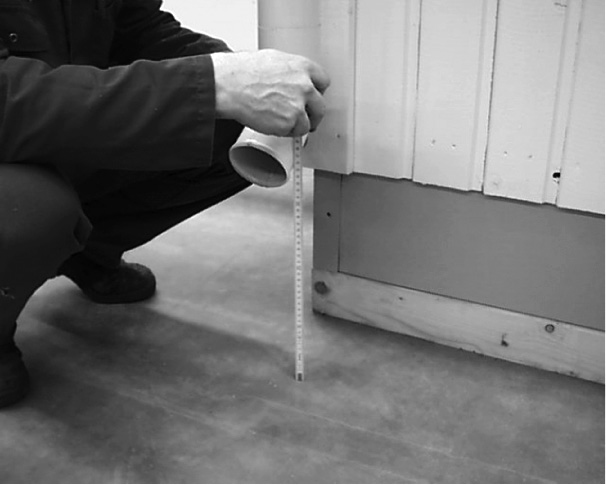

18 | Vรฝtokovรฉ koleno

Objรญmky sa prispรดsobia tvaru zvodov. Kaลพdรก objรญmka sa zabezpeฤรญ kรณnickรฝm klinom, ktorรฝ sa naklepe opatrnรฝm poklepanรญm kladivkom.

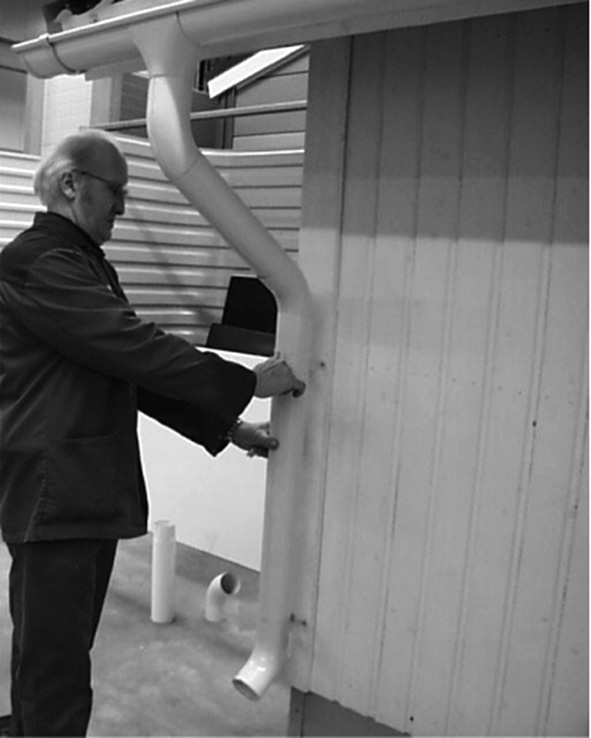

19 | Poistenie napojenรญ

Vรฝtokovรฉ koleno sa umiestni na odtokovรบ odpadovรบ rรบru do vรฝลกky podฤพa miestnych podmienok a zvyklostรญ.

Po zhotovenรญ rรบry sa odporรบฤa vลกetky napojenia poistiลฅ jednostrannรฝmi vodotesnรฝmi nitmi.

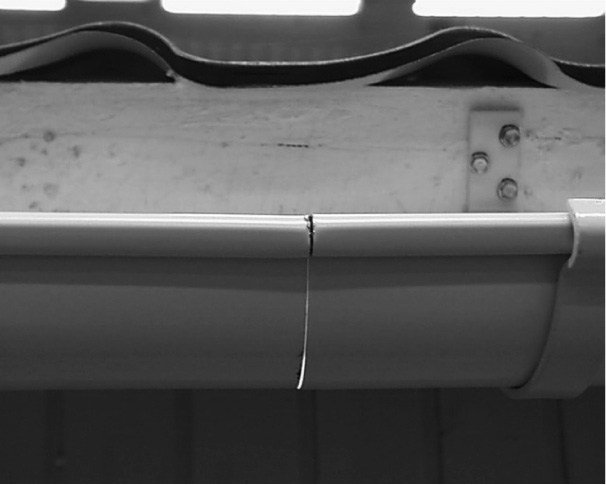

20 | Miesto napojenia ลพฤพabov

Pri rezanรญ ลพฤพabov je potrebnรฉ dbaลฅ na to, aby miesto napojenia ลพฤพabu vyลกlo medzi hรกky. Treba rezaลฅ pozorne, aby boli hrany ฤo najrovnejลกie. ลฝฤพaby sa posunรบ k sebe na doraz.

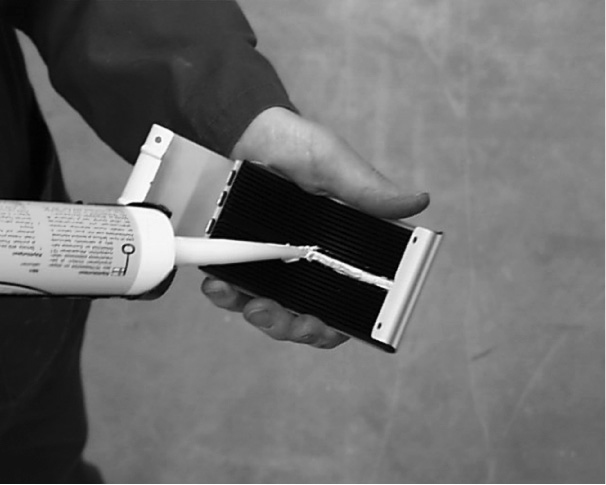

21 | ลฝฤพabovรฉ spoje

Odporรบฤa sa pouลพiลฅ ลพฤพabovรฉ spoje, ktorรฉ umoลพลˆujรบ pohyb ลพฤพabu pri zmenรกch teploty. V rรกmci prevencie proti zateฤeniu vody do spojky je vhodnรฉ aplikovaลฅ medzi prostrednรฉ lamely tesnenia spojky pruลพnรฝ tmel.

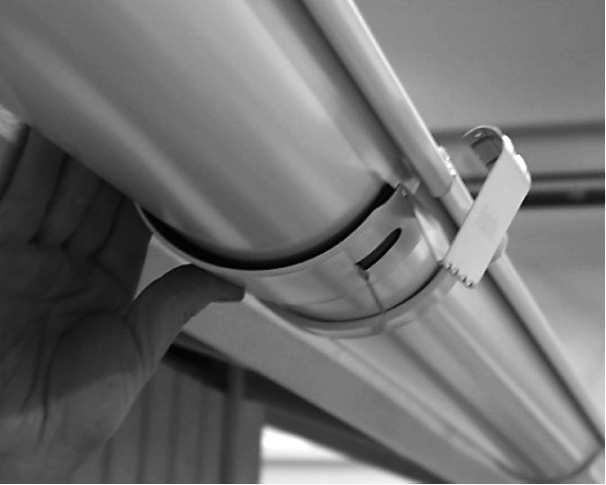

22 | Nasadenie spojok

Spojka sa nasadรญ na zadnรฝ okraj ลพฤพabu a palcom sa pritlaฤรญ na ลพฤพab. Zรกmok spojky sa ohne smerom k ลพฤพabu, zรกmok sa pritlaฤรญ k spojke a zabezpeฤรญ sa poistka.

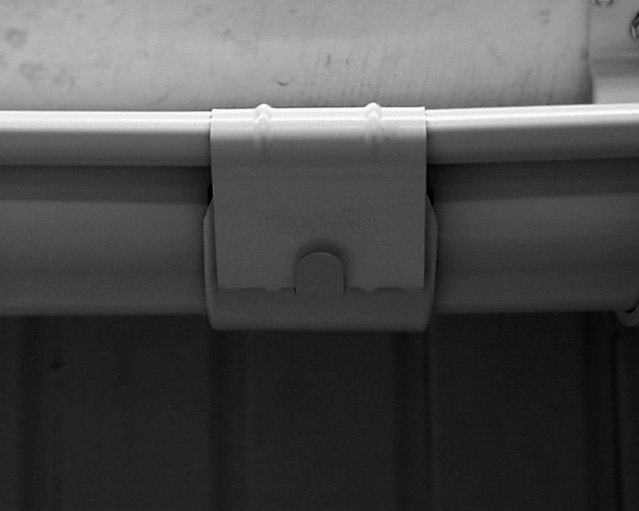

23 | Poistka spojky

Poistka sa pritlaฤรญ k zรกmku spojky. V mieste spoja ลพฤพabu sa prebytoฤnรฝ tmel rozotrie dohladka.

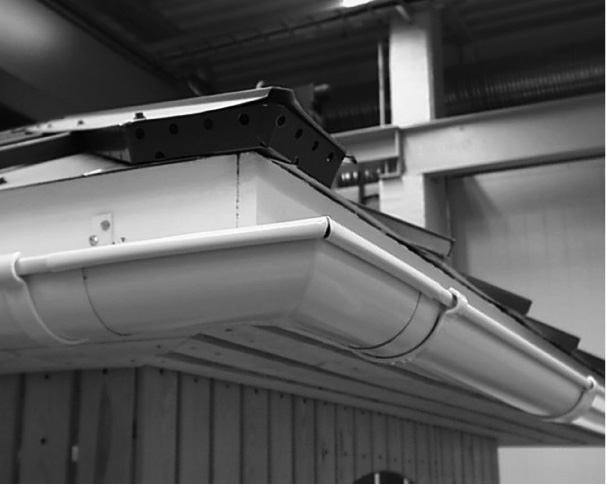

24 | Pripevnenie ลพฤพabovรฝch rohov aย kรบtov

ลฝฤพabovรฉ rohy a kรบty sa ฤasto montujรบ aลพ za poslednรฉ hรกky, a preto nie sรบ vรดbec podopieranรฉ. Je potrebnรฉ pevne ich pripojiลฅ na ลพฤพab.

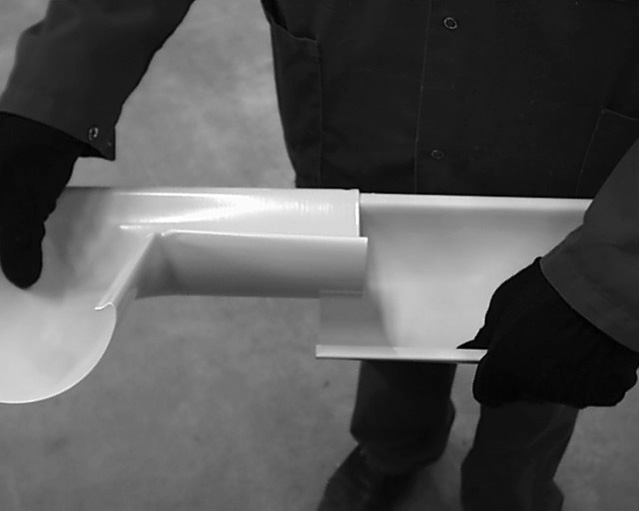

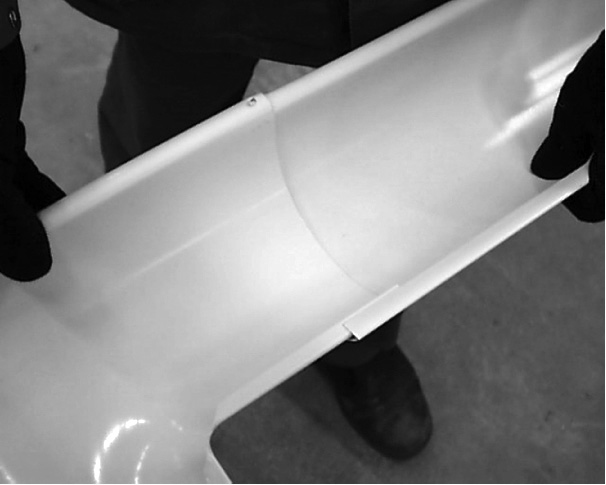

25 | Zasunutie rohov aย kรบtov do ลพฤพabov

Rohy a kรบty sa zasรบvajรบ do ลพฤพabu pribliลพne 35โ€ฏmm. Na napojenie rohov sa neodporรบฤa pouลพiลฅ len ลพฤพabovรฉ spojky. Rohy a kรบty sa vyrรกbajรบ v mierne menลกรญch veฤพkostiach na zjednoduลกenie montรกลพe.

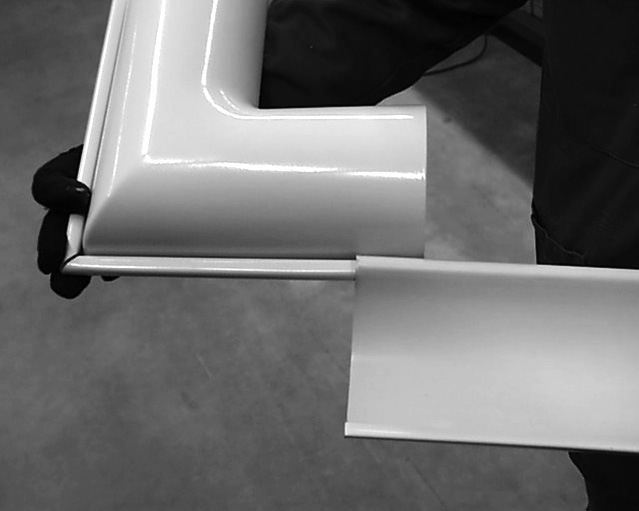

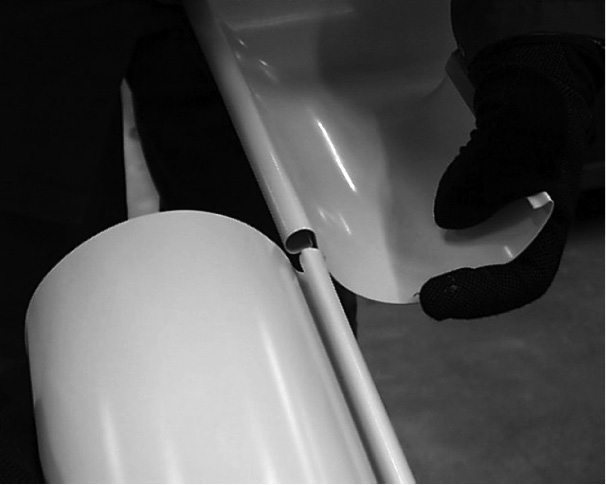

26 | Otoฤenie rohu alebo kรบta

Roh alebo kรบt sa nasunie do nรกvalku ลพฤพabu a otoฤรญ sa dovnรบtra ลพฤพabu.

27 | Zavretie rohu

Pri nasadenรญ rohu sa zadnรฝ okraj ลพฤพabu ohne nahor a potom sa spolu s rohom zavrie.

28 | Tesnosลฅ spojov

Tesnosลฅ tohto spojenia sa zabezpeฤรญ nanesenรญm tmelu v dvoch radoch medzi spojovanรฉ plochy. Spoj je moลพnรฉ zabezpeฤiลฅ dvomi vodotesnรฝmi jednostrannรฝmi nitmi, ktorรฉ sa umiestnia do nรกvalku a do zadnรฉho okraja ลพฤพabu. Cez tento spoj je moลพnรฉ zaklepnรบลฅ spojku pre rovnakรฝ vzhฤพad ako pri ostatnรฝch spojoch.

Info oย systรฉme:

  • Odkvapovรฝ systรฉm s jadrom z pozinkovanรฉho viacvrstvovรฉho oceฤพovรฉho plechu s hrรบbkou 0,6 mm s antikorรณznym a zรกkladnรฝm nรกterom, obojstranne oลกetrenรฝ povrchovou รบpravou na bรกze polyuretรกnu, mierne ลกtruktรบrovanou, na ochranu pred atmosfรฉrickรฝmi vplyvmi
  • Dostupnรฝ vo forme polkruhovรฝch systรฉmov (aj v hranatom variante, v diametre 125 mm) v dvoch veฤพkostiach: 150 mm (odkvap) a 100 mm (odtokovรฉ rรบry) urฤenรฝ na strechy s plochou pribliลพne 55 m2
TEXT: spracovanรฉ zย podkladov firmy Ruukki
FOTO: Ruukki

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly 6/2017.
