Moลพnosti vyuลพitia dennรฉho svetla na osvetฤพovanie vnรบtornรฝch priestorov

Partneri sekcie:

Jednotlivรฉ zloลพky slneฤnรฉho ลพiarenia sรบ pre ฤพudskรฝ organizmus veฤพmi dรดleลพitรฉ, preto je snaha vย ฤo najvรคฤลกej miere zabezpeฤiลฅ dostatok dennรฉho osvetlenia vo vnรบtornรฝch priestoroch. Zย tohto hฤพadiska sรบ najvรฝhodnejลกie presklenรฉ priestory, prรญpadne priestory sย inลกtalovanรฝmi svetlรญkmi, ktorรฝmi prechรกdza istรก ฤasลฅ slneฤnรฉho ลพiarenia. ฤŒo vลกak vย priestoroch, kde nemoลพno zย rรดznych konลกtrukฤnรฝch dรดvodov aplikovaลฅ ลพiadne otvory na prienik svetla? Rieลกenรญm je napr. prรญvod svetla pomocou tubusovรฉho svetlovodu.

Slneฤnรฉ ลพiarenie je vo vลกeobecnosti nevyhnutnou zloลพkou ลพivota na zemi. Uลพ pre existenciu rastlรญn je slneฤnรก energia dรดleลพitรก pre fotosyntรฉzu, ktorรก vย zelenรฝch rastlinรกch prebieha. Pre ฤloveka je slneฤnรฉ ลพiarenie tieลพ veฤพmi dรดleลพitรฉ, pretoลพe pri jeho nedostatoฤnom prรญsune je organizmus vystavenรฝ stavom disharmรณnie aย nerovnovรกhy.

Postupne sa zvyลกuje nรกchylnosลฅ na stres, zย ฤoho pramenia rรดzne zdravotnรฉ problรฉmy. Naopak, pri dostatoฤnom prรญsune slneฤnรฉ svetlo priaznivo vplรฝva na psychiku ฤloveka, ovplyvลˆuje jeho nervovรฝ systรฉm aย zvyลกuje prรญjem energie do tela, zlepลกuje sa odolnosลฅ proti stresu aย schopnosลฅ sรบstredenia.

Slnko moลพno chรกpaลฅ ako vysokovรฝkonnรฝ aย vysoko stabilnรฝ zdroj energie. Zem neustรกle prijรญma slneฤnรบ energiu sย veฤพkosลฅou pribliลพne 180ย 000 TW, priฤom celosvetovรก roฤnรก spotreba energie je pribliลพne 13 TW. Slnko nรกm teda poฤas troch hodรญn vyลพiari toฤพko energie, ฤo ฤพudstvo spotrebuje za celรฝ rok [2].

Dennรฉ svetlo
Vย STN 73ย 0580 Dennรฉ osvetlenie budov sa uvรกdza: โ€žPri nรกvrhu vnรบtornรฝch priestorov urฤenรฝch na trvalรฝ pobyt ฤพudรญ sa musรญ vย sรบlade sย ich urฤenรญm ฤo najviac vyuลพรญvaลฅ dennรฉ osvetlenie, ktorรฉ je pre ฤloveka nenahraditeฤพnรฉ.

Vย ostatnรฝch vnรบtornรฝch priestoroch sa mรก dennรฉ osvetlenie navrhovaลฅ tam, kde je to รบฤelnรฉ aย hospodรกrne (vyuลพitie slneฤnej energie).โ€œ Dennรฉ svetlo obsahuje celรฉ spektrum vlnovรฝch dฤบลพok. Je schopnรฉ vyvolaลฅ zrakovรฝ vnem aย vย zรกvislosti od jeho kvantity meniลฅ zrakovรฝ vnem. ลฝiaฤพ, dennรฉ svetlo zatiaฤพ nemoลพno nahradiลฅ umelรฝmi svetelnรฝmi zdrojmi. Preto treba uvaลพovaลฅ oย dostatoฤnom prรญsune dennรฉho svetla do objektov uลพ pri samotnom nรกvrhu aย projektovanรญ budov.

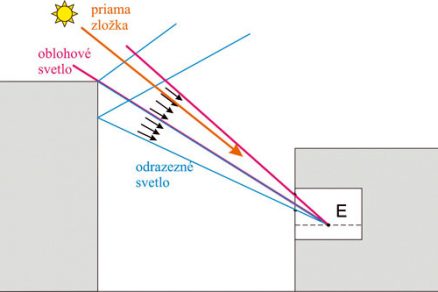

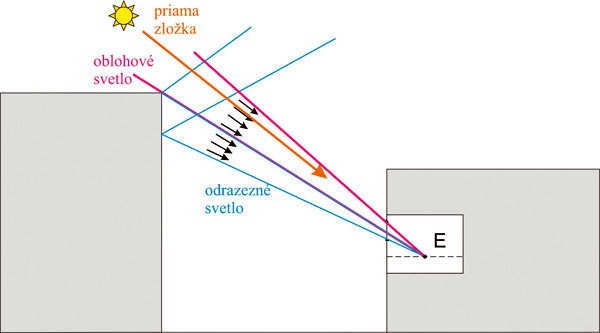

Dennรฉ svetlo prichรกdzajรบce do miestnosti cez presklenรฉ ฤasti sa skladรก zย priameho slneฤnรฉho svetla, rozptรฝlenรฉho difรบzneho svetla zย oblohy aย zย odrazenรฉho svetla od okolitรฝch budov aย objektov vย blรญzkosti danej budovy (obr. 2). Vnรบtornรฉ priestory budov sย presklenรฝmi oknami sรบ vo veฤพkej miere postaฤujรบce pre prรญjem slneฤnรฉho ลพiarenia ฤพudskรฝm organizmom.

Je vลกeobecne znรกme, ลพe oveฤพa viac svetla poskytujรบ ลกikmรฉ streลกnรฉ oknรก vย porovnanรญ so zvislรฝmi fasรกdnymi oknami. Problรฉm nastรกva vย priestoroch, kde sa oknรก buฤ nedajรบ montovaลฅ, alebo prรญstup dennรฉho svetla oknami do vnรบtornรฉho priestoru je pre okolitรฉ tienenie ฤalลกรญmi budovami nedostatoฤnรฝ. Vย takรฝchto prรญpadoch je aj poฤas dลˆa nevyhnutnรฉ vย tรฝchto priestoroch pouลพรญvaลฅ doplnkovรฉ umelรฉ osvetlenie.

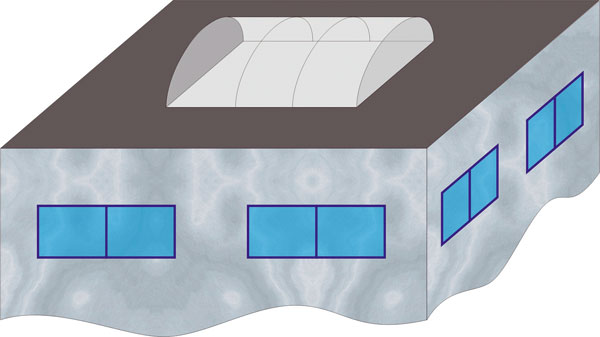

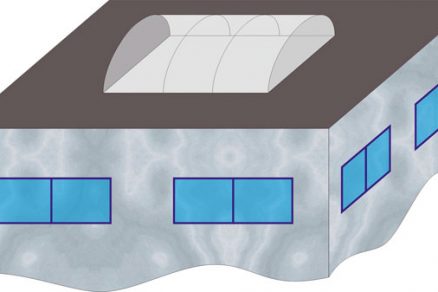

Tieลพ je moลพnosลฅ namontovaลฅ svetlรญky (obr. 3), ktorรฉ sa najฤastejลกie inลกtalujรบ do veฤพkรฝch hรกl, kde moลพno uloลพiลฅ vรคฤลกรญ poฤet svetlรญkov vedฤพa seba. Tรฝm sa dosiahne oveฤพa vรคฤลกia รบฤinnosลฅ sรบstavy. Osvetlenie priestorov, ktorรฉ sa nenachรกdzajรบ na najvyลกลกom podlaลพรญ, moลพno rieลกiลฅ pomocou svetlovodov. Ich telo tvorรญ rรบra tubusovรฉho tvaru.

Tubusovรฉ svetlovody
Tubusovรฉ svetlovody svojim konลกtrukฤnรฝm rieลกenรญm aย funkciou ponรบkajรบ rieลกenie, ako priviesลฅ prirodzenรฉ svetlo do odฤพahlejลกรญch tmavรฝch kรบtov budovy. Dennรฉ svetlo privedenรฉ svetlovodmi mรดลพe presvetliลฅ celรฉ miestnosti, alebo slรบลพiลฅ ako pomocnรฉ doplnkovรฉ osvetlenie, ak nepostaฤuje svetlo zย okien. Svetlovody patria kย pasรญvnym osvetฤพovacรญm systรฉmom, ฤo znamenรก, ลพe umoลพลˆujรบ prรญstup slneฤnรฉho ลพiarenia do budovy bez technickรฝch zariadenรญ. Funkciou dutรฉho svetlovodu je vyuลพitie mnohonรกsobnรฝch odrazov od vysoko reflexnรฉho povrchu privรกdzajรบceho dennรฉ svetlo do vnรบtornรฝch ฤastรญ budov.

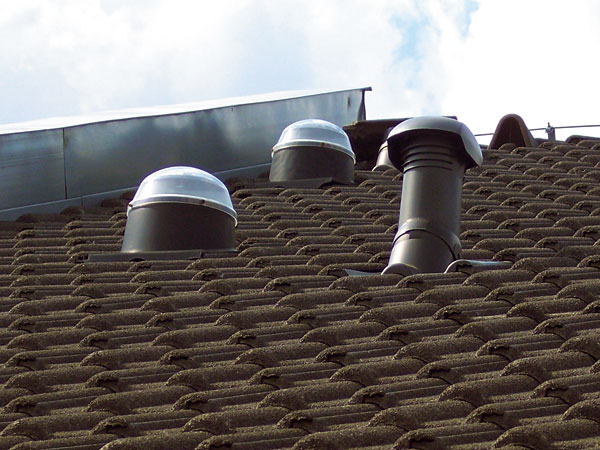

Samotnรฝ svetlovod sa skladรก zย kupoly (obr. 1), tubusu aย difรบzora. Kupola sa zvyฤajne umiestลˆuje na strechu budovy, zachytรกva svetlo zย oblohy (priame aj rozptรฝlenรฉ slneฤnรฉ ลพiarenie zย oblohy) aย usmerลˆuje ho ฤalej do tubusu. Kupola mรก najฤastejลกie tvar polgule alebo zrezanรฉho valca. Najฤastejลกie pouลพรญvanรฉ materiรกly sรบ sklo alebo plast PMMA sย vysokรฝm ฤiniteฤพom prestupu svetla ฯ„ = 0,9 aลพ 0,93. Kupola musรญ byลฅ odolnรก proti vonkajลกรญm klimatickรฝm podmienkam.

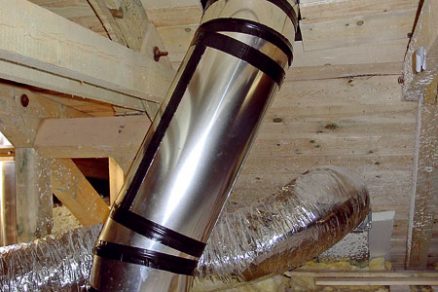

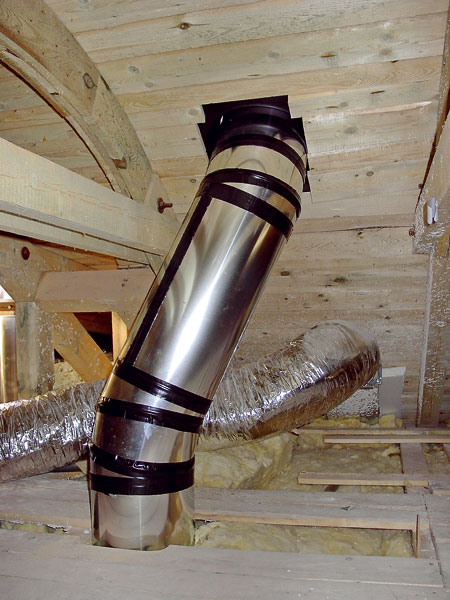

Telo tubusovรฉho svetlovodu (obr. 4) tvoria rรบry sย vnรบtornou stenou zย vysoko leลกtenรฉho hlinรญka โ€“ tubusy. Svetlovodnรฝ tubus transportuje svetlo na poลพadovanรฉ miesto. Tubusy sa vyrรกbajรบ sย priemerom od 50 aลพ do 1ย 000 mm. รšฤinnosลฅ svetlovodov zรกvisรญ aj od ich dฤบลพky aย ฤiniteฤพa odrazu vnรบtornรฉho povrchu. Svetlo odrรกลพanรฉ vnรบtornรฝmi stenami svetlovodu strรกca na intenzite.

Sรบฤasnรฉ technologickรฉ postupy vรฝroby aย jemnรฉ leลกtenie odrazovรฝch materiรกlov umoลพลˆujรบ odraziลฅ aลพ 99โ€‰% dopadajรบceho svetla. Dฤบลพka priamych ฤastรญ svetlovodu bรฝva zvyฤajne 1โ€‰m, priฤom vรคฤลกie vzdialenosti moลพno dosiahnuลฅ zmontovanรญm viacerรฝch ฤastรญ. รšฤinnosลฅ svetlovodov vลกak sย dฤบลพkou tubusu klesรก.

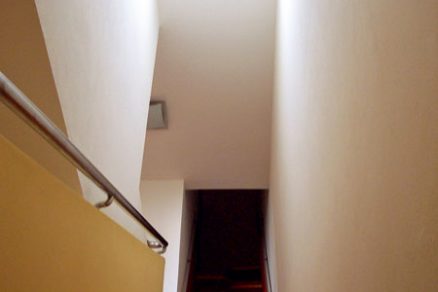

Treลฅou vรฝznamnou ฤasลฅou svetlovodu je difรบzor (obr. 5), ktorรฉho hlavnou รบlohou je rovnomerne rozptyฤพovaลฅ svetlo do miestnosti alebo na konkrรฉtnu pracovnรบ รบlohu. Difรบzory mรดลพu byลฅ zย nepriehฤพadnรฉho materiรกlu โ€“ rozptyฤพujรบ svetlo rovnomerne do priestoru; sย prizmatickรฝm sklom โ€“ kryลกtรกlovรฝ rozptyl svetla vย interiรฉri; ฤรญre โ€“ najฤastejลกie pouลพรญvanรฉ pre komerฤnรฉ priestory, kde sa zaruฤuje maximรกlna priepustnosลฅ svetla. Tu treba dbaลฅ na to, aby difรบzory neoslลˆovali.

ฤŒasto treba svetlo priviesลฅ vertikรกlne zย exteriรฉru do miestnosti. Tu je vhodnรฉ pouลพiลฅ priamy svetlovod โ€“ variant A (obr. 6). Ak treba svetlo priviesลฅ do inej ฤasti priestoru, ako je kupolka, t. j. ak sa kupola nenachรกdza priamo nad difรบzorom alebo je umiestnenรก na ลกikmej streche, treba pouลพiลฅ koleno โ€“ variant B (obr. 6).

Treba vลกak poฤรญtaลฅ sย tรฝm, ลพe kaลพdรฝ zlom tubusu oย nejakรฝ uhol prinรกลกa zvรฝลกenie strรกt, aย tรฝm zniลพuje celkovรบ รบฤinnosลฅ zariadenia. Takisto treba vedieลฅ, ลพe ฤรญm vรคฤลกรญ je uhol zalomenia tubusu, tรฝm vรคฤลกie sรบ straty svetla.

Priebeh osvetlenostรญ na osvetฤพovanej ploche so svetlovodmi je urฤenรฝ priemerom, dฤบลพkou aย tvarom tubusu, odrazivosลฅou vnรบtornรฉho povrchu stien tubusu, typom pouลพitej kupoly aย takisto difรบzora, ako aj jeho polohou aย orientรกciou na streche (ลกikmรก alebo plochรก strecha).

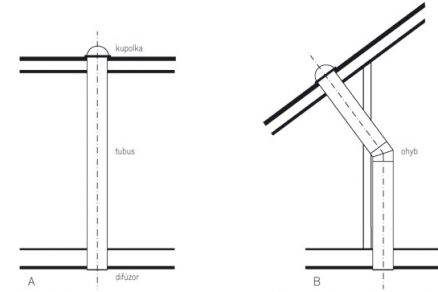

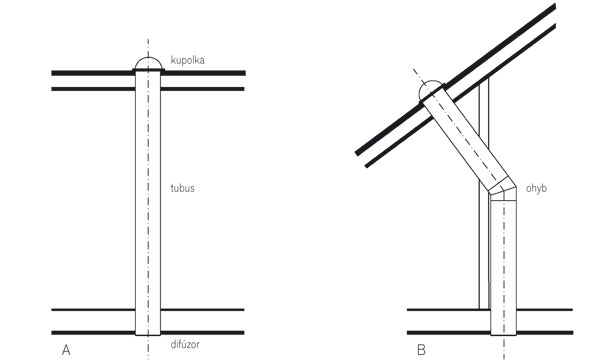

Obr. 6: Schรฉma tubusovรฉho svetlovodu, A โ€“ priamy svetlovod, B โ€“ zalomenรฝ svetlovod

Pre pouลพรญvanie svetlovodov vydala CIE (Medzinรกrodnรก komisia pre osvetฤพovanie) technickรบ sprรกvu [3]. Okrem opisu prvkov svetlovodov aย ich vlastnostรญ poskytuje tรกto sprรกva jednoduchรฉ postupy pre vรฝpoฤet รบฤinnosti vedenia svetla tubusom.

Zรกver
Moลพnostรญ na privedenie dennรฉho svetla do hlbลกรญch priestorov miestnosti je niekoฤพko. Tubusovรฉ svetlovody majรบ vลกak vรฝhody vย tom, ลพe svetlo moลพno priviesลฅ na poลพadovanรฉ miesto pouลพitรญm kolien aย ฤalลกรญch nรกstavcov.

Ing.ย Marek Krasลˆan
Autor pรดsobรญ na Katedre elektroenergetiky Fakulty elektrotechniky aย informatiky STU vย Bratislave.

Recenzoval: prof.ย Ing.ย Alfonz Smola, PhD.
Foto a obrรกzky: archรญv autora

Prรญspevok vznikol vย rรกmci rieลกenia projektu APVV-0264-07.

Literatรบra
1. STN EN 73ย 0580 Dennรฉ osvetlenie budov.
2. http://www.bramacsolar.sk/index1.php?lay=lyr1.
3. CIE 173:2006 Tubular daylight guidance system. CIE Central Bureau, Vienna, 2006.
