Najฤastejลกie chyby keramickรฝch dlaลพieb s podlahovรฝm vykurovanรญm
Keramickรฉ dlaลพdice sรบ vhodnou nรกลกฤพapnou vrstvou pre podlahovรฉ vykurovanie, najmรค pre svoje tepelnotechnickรฉ vlastnosti. Dobre vedรบ teplo, ktorรฉ sa rovnomerne rozdeฤพuje do plochy, aย zรกroveล ho dokรกลพu dlho udrลพaลฅ vฤaka vysokej mernej tepelnej kapacite. Pri ich nรกvrhu ฤi realizรกcii vลกak treba dbaลฅ na dฤบลพkovรบ teplotnรบ rozลฅaลพnosลฅ jednotlivรฝch materiรกlov aย zmeny rozmerov, ktorรฉ sย tรฝm sรบvisia. Zย toho vyplรฝva, ลพe ak sa nenavrhne vhodnรก konลกtrukcia ฤi sprรกvne umiestnenie dilataฤnรฝch ลกkรกr vย keramickej dlaลพbe sย podlahovรฝm vykurovanรญm, mรดลพe dรดjsลฅ kย jej poruลกeniu.

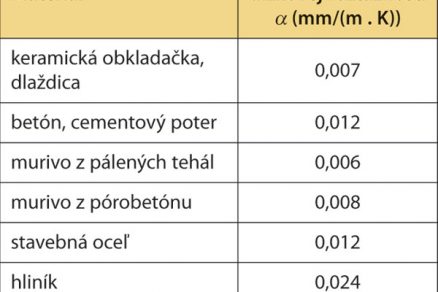

Zmena rozmerov materiรกlov sรบvisรญ sย ich sรบฤiniteฤพom dฤบลพkovej teplotnej rozลฅaลพnosti (ฮฑ), ktorรฝ udรกva ich roztiahnutie vย milimetroch na meter dฤบลพky pri zmene teploty oย 1 Kย alebo 1ย ยฐC (tab. 1) โ napr. dฤบลพkovรก zmena cementovรฉho poteru pri rozdiele teplรดt 20 ยฐC predstavuje pri dฤบลพke 5โm asi 1,2 mm. Roztiahnutie dlaลพdรญc pri rovnakom rozdiele teplรดt je asi 0,7 mm.
Dilataฤnรฉ ลกkรกry dlaลพieb sย podlahovรฝm vykurovanรญm musia oddeฤพovaลฅ:
- plochu podlahy od stien,
- vykurovanรบ plochu od nevykurovanej (schodisko, dvere aย pod.),
- vykurovanรฉ podlahy, ktorรฝch plochy sรบ vรคฤลกie ako 3 ร 3 m. Vedรบ sa priamoฤiaro aย priebeลพne cez celรบ konลกtrukciu (poter, lepiaca hmota, dlaลพba) sย maximรกlnym pomerom strรกn 1 : 2 (vhodnejลกie je dodrลพovaลฅ ลกtvorcovรฉ tvary).

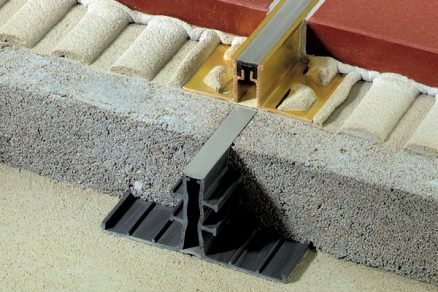

Aby dilataฤnรฉ ลกkรกry plnili svoju funkciu, musia maลฅ minimรกlnu ลกรญrku 8 mm. Pri anhydritovรฝch zmesiach sa odporรบฤa ลกรญrka aลพ 10โmm, aby prenikli aลพ do vrstvy dlaลพdรญc. Treba ich vyplniลฅ trvalo pruลพnou hmotou alebo dilataฤnรฝm profilom (obr. 1).
Prรญklad zย praxe
Akรฉ dรดsledky mรดลพe maลฅ nedodrลพanie urฤitรฝch odporรบฤanรญ, moลพno dokumentovaลฅ na konkrรฉtnom prรญpade zย praxe. Vย dlaลพbe kuchyne rodinnรฉho domu sย podlahovรฝm vykurovanรญm (na prvรฝ pohฤพad bez priznanรฝch dilataฤnรฝch ลกkรกr) bolo veฤพkรฉ mnoลพstvo poลกkodenรฝch dlaลพdรญc.

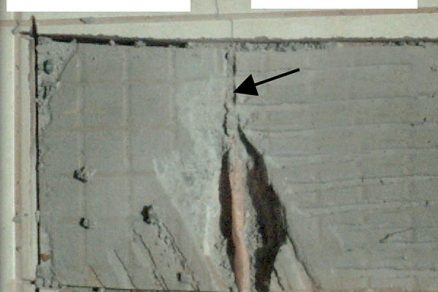

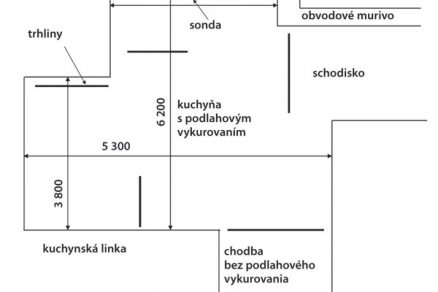

Iลกlo oย trhliny, ktorรฉ bez preruลกenia prechรกdzali niekoฤพkรฝmi dlaลพdicami (obr. 2), predovลกetkรฝm vย miestach ukonฤenia podlahovรฉho vykurovania (situรกcia schematicky znรกzornenรก na obr. 3). Zย nรกฤrtu je zrejmรฉ, ลพe relatรญvne veฤพkรก dlรกลพdenรก plocha mala byลฅ na zรกklade odporรบฤanรญ rozdelenรก dilataฤnรฝmi ลกkรกrami na plochy maximรกlne 3 ร 3 m. Pomocou zrealizovanej sondy odstrรกnenรญm dlaลพdice (obr. 3 aย 4) sa zistilo, ลพe dilataฤnรก ลกkรกra sa vย mieste sondy sprรกvne zrealizovala vย podkladovom betรณne.
Tรกto skutoฤnosลฅ sa vลกak uลพ nezohฤพadnila vo vrstve keramickรฝch dlaลพdรญc aย vย miestach dilataฤnรฝch ลกkรกr vย podkladovej vrstve, kde doลกlo kย vzniku trhlรญn. Treba si uvedomiลฅ, ลพe akรกkoฤพvek trhlina vย podklade funguje ako dilataฤnรก ลกkรกra, preto sa odporรบฤa vลกetky tieto imperfekcie podkladu pred poloลพenรญm dlaลพdรญc odstrรกniลฅ (zopnutรญm, zainjektovanรญm aย pod.). Vย opaฤnom prรญpade hrozรญ, ลพe sa vplyvom priฤพnavosti najmรค kvalitnejลกej lepiacej hmoty kย podkladu prenesรบ dilataฤnรฉ pohyby do dlaลพby, ฤo mรดลพe viesลฅ aลพ kย jej poruลกeniu.
Modernรฉ systรฉmy vyuลพรญvajรบ na upevnenie teplovodnรฝch rรบr ลกpeciรกlne tvarovanรฉ dosky zย penovรฉho polystyrรฉnu. Niektorรฉ systรฉmy dovoฤพujรบ znรญลพenie konลกtrukฤnej vรฝลกky podlahy vฤaka menลกej vrstve poteru. Vย prรญpade, ลพe nemoลพno reลกpektovaลฅ zรกsadu oย priebeลพnosti dilataฤnej ลกkรกry cez celรบ konลกtrukciu, odporรบฤa sa vyuลพiลฅ tzv. dilataฤno-izolaฤnรฉ fรณlie. Tie vyrovnรกvajรบ napรคtie medzi podkladom aย dlaลพbou alebo obkladom, ktorรฉ spรดsobuje rozdielna tepelnรก rozลฅaลพnosลฅ obidvoch materiรกlov. Vrstvu dlaลพdรญc vลกak treba ลกtandardne dilatovaลฅ.

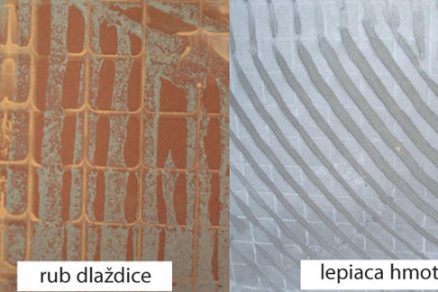

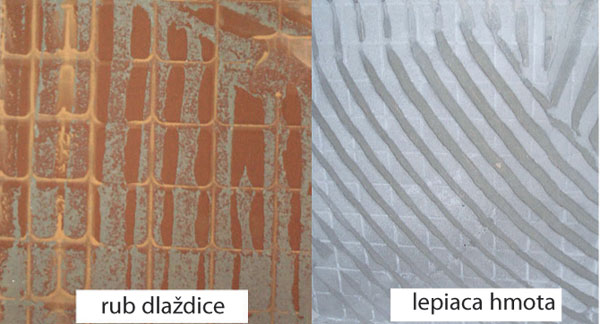

Pri odstrรกnenรญ dlaลพdice moลพno zistiลฅ ฤalลกiu chybu, aย to nedostatoฤnรฉ podoprenie dlaลพdice lepiacou hmotou vย celej ploche (obr. 5). Tรกto skutoฤnosลฅ svedฤรญ oย lepenรญ dlaลพdรญc do uลพ zavรคdnutej lepiacej hmoty. Vรฝsledkom mรดลพe byลฅ nielen znรญลพenรก priฤพnavosลฅ dlaลพdice kย podkladu, ale aj horลกรญ prestup tepla do nรกลกฤพapnej vrstvy vย dรดsledku existencie vzduchovรฝch dutรญn.
Dlaลพdice treba lepiลฅ zรกsadne do tzv. plnรฉho lรดลพka lepiacej hmoty (trieda 2 โ beลพne sa pouลพรญvajรบ cementovรฉ lepiace hmoty triedy C2, ฤasto nesprรกvne nazรฝvanรฉ flexibilnรฉ) sย minimรกlnou kontaktnou plochou 95โ% zย plochy dlaลพdice. Pri ukladanรญ sa odporรบฤa dodrลพaลฅ pokyny vรฝrobcu lepiacich hmรดt (mnoลพstvo zรกmesovej vody, variabilnรฝ ฤas aย pod.) alebo pouลพiลฅ redลกiu lepiacu hmotu na tzv. tekutรฉ lรดลพko.
Vzhฤพadom na to, ลพe nemoลพno vyvinรบลฅ dostatoฤnรบ silu na pritlaฤenie najmรค veฤพkoformรกtovรฝch dlaลพdรญc do beลพnej lepiacej hmoty, slรบลพia tieto hmoty na bezdutinovรฉ ukladanie dlaลพdรญc. Hmoty na tekutรฉ lรดลพko si vyลพadujรบ kvalitnรบ prรญpravu podkladu. Vplyvom niลพลกieho povrchovรฉho napรคtia vย lepiacej hmote dochรกdza kย odvzduลกneniu (odstrรกneniu vzduchovรฝch bubliniek primieลกanรฝch do lepiacej hmoty poฤas rozmieลกavania).
Zรกver
Cieฤพom ฤlรกnku bolo uviesลฅ niektorรฉ typickรฉ prรญklady chรฝb aย porรบch, ku ktorรฝm poฤas kladenia dlaลพby ลพiaฤพ ฤasto dochรกdza.
Ing.ย Radomรญr Sokolรกล, PhD.
FOTO: archรญv autora
Tento prรญspevok bol vytvorenรฝ za podpory VVZ MSM 0021630511 Progresรญvne stavebnรฉ materiรกly sย vyuลพitรญm druhotnรฝch surovรญn aย ich vplyv na ลพivotnosลฅ konลกtrukciรญ.
Autor pracuje vย รstave technolรณgie stavebnรฝch hmรดt aย dielcov na Stavebnej fakulte VUT vย Brne.
