Desaลฅtisรญcovรฉ mesto Tvrdoลกรญn sa nachรกdza vย najchladnejลกom regiรณne na Slovensku. Napriek komplikovanรฝm podnebnรฝm podmienkam sa tu zrealizovala odvรกลพna vรฝstavba nรญzkoenergetickรฉho bytovรฉho domu. Podฤพa realizรกtorov projektu by mal slรบลพiลฅ ako pozitรญvny prรญklad pre ฤalลกiu vรฝstavbu vย ฤพahลกรญch podmienkach.

nízkoenergetický,bytový,dom,slneฤné,kolektoryPodmienky vย lokalite
Realizรกciu bytovรฉho domu financoval ลกtรกt vย rรกmci zdrojov urฤenรฝch na vedu aย vรฝskum, celkovรฉ nรกklady na vรฝstavbu dosiahli pol miliรณna eur.

Vรฝchodiskovรฉ รบdaje na spracovanie tepelnotechnickรฝch vรฝpoฤtov priniesli informรกcie oย vonยญkajลกej vรฝpoฤtovej teplote vย oblasti vย hodnote ฮธe= โ€“17 ยฐC. Poฤet vykurovacรญch dnรญ vย oblasti je 247, priemernรก vnรบtornรก teplota je ฮธiย =ย 19ย ยฐC aย tepelnotechnickรฉ vlastnosti konลกtrukciรญ zodpovedajรบ STN EN 73 0540, ฤasลฅ 1 aลพ 4. Vรฝpoฤet projektovanรฉho tepelnรฉho prรญkonu pre vykurovanie bol stanovenรฝ podฤพa STN EN 12 831.

Vย projektovej dokumentรกcii musel hlavnรฝ projektant Ing. Duลกan Orgonรญk rieลกiลฅ zdroj tepla na vykurovanie, prรญpravu teplej vody spolu sย distribuฤnรฝm aย konvekฤnรฝm odovzdรกvacรญm systรฉmom vykurovania. Systรฉm vykurovania vย bytovom dome je teplovodnรฝ sย nรบtenรฝm obehom vykurovacej vody. Na sezรณnny ohrev teplej vody bol navrhnutรฝ solรกrny systรฉm.

Vรฝpoฤet aย nรกvrh plochy slneฤnรฝch kolektorov
Nรกvrh kolektorovej plochy na podporu prรญpravy teplej vody:

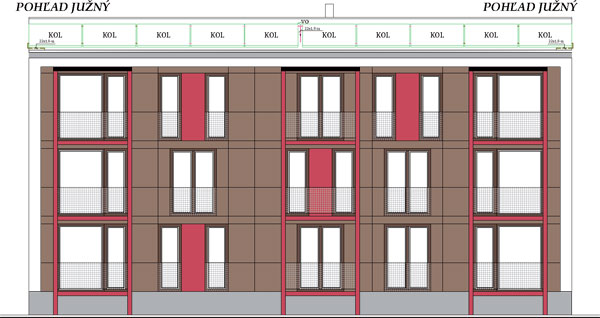

Orientรกcia kolektorovej plochy
na svetovรฉ strany:

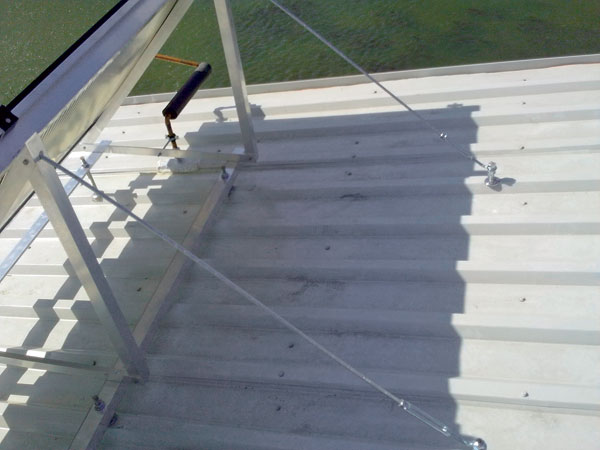

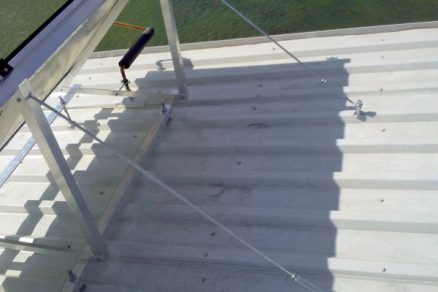

Streลกnรก rovinaย ย ย  JUHOZรPAD 8ยฐ
Streลกna rovina + konลกtrukciaย ย ย  JUHOZรPAD 53ยฐ

Zรกkladnรฉ technickรฉ parametre slneฤnรฉho kolektora

  • plochรฝ slneฤnรฝ kolektor
  • celkovรก plocha: 2,03 m2
  • plocha absorbรฉru: 1,78 m2
  • rozmery: 1ย 040 ร— 2ย 040 ร— 70 mm
  • hmotnosลฅ: 39 kg
  • odoporรบฤanรก pracovnรก teplota: 100 ยฐC

Potreba vody pri teplote 45 ยฐC: 50 l/os/deลˆ
Minimรกlna predpokladanรก spotreba:
teplej vody: 300 l/deลˆ
Navrhovanรฝ objem zรกsobnรญka
teplej vody: 1 000 l
Navrhovanรฉ mnoลพstvo kolektorov:
10 THERMOSOLAR TS 330

Technickรฉ rieลกenie
Ako zdroj tepla na vykurovanie aย prรญpravu teplej vody projektant navrhol zรกvesnรฝ plynovรฝ kondenzaฤnรฝ kotol sย vรฝkonom pri (tv/tr = 50/30ย ยฐC) 5,2 โ€“ 26 kW aย (tv/tr = 80/60ย ยฐC) 4,7 โ€“ 23,7 kW (vo vรฝbave kotla sa nachรกdza obehovรฉ ฤerpadlo aย poistnรฝ ventil kotla).

Na prรญpravu teplej vody boli navrhnutรฉ dva bivalentnรฉ zรกsobnรญkovรฉ ohrievaฤe sย objemom 500 litrov. Sezรณnnym (letnรฝm) zdrojom tepla na prรญpravu teplej vody je solรกrny systรฉm pozostรกvajรบci zย desiatich kusov horizontรกlnych plochรฝch solรกrnych kolektorov, priฤom celรฝ tento systรฉm je navrhnutรฝ ako podpora na prรญpravu teplej vody.

Vykurovacรญ systรฉm je teplovodnรฝ โ€“ konvekฤnรฝ aย pozostรกva zย doskovรฝch vykurovacรญch telies aย dekoraฤnรฝch vykurovacรญch telies (tzv. rebrรญkov) umiestnenรฝch vย kรบpeฤพniach.

Parametre vykurovacej vody:
Vykurovanie: 65/55 ยฐC
Prรญprava teplej vody: 80/60 ยฐC

nízkoenergetický,bytový,dom,slneฤné,kolektory nízkoenergetický,bytový,dom,slneฤné,kolektory

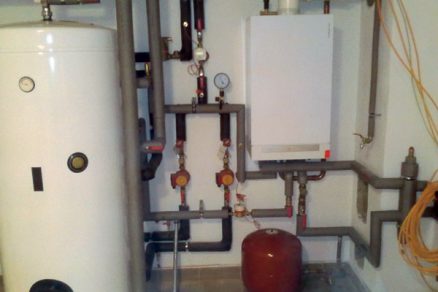

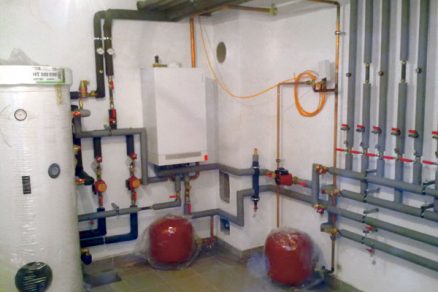

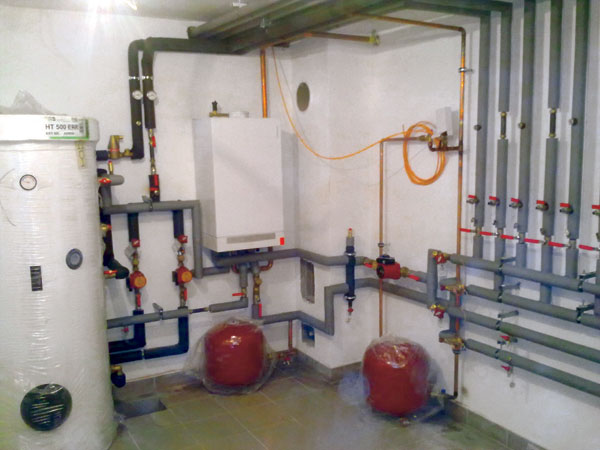

Rozvod vykurovania vย kotolni

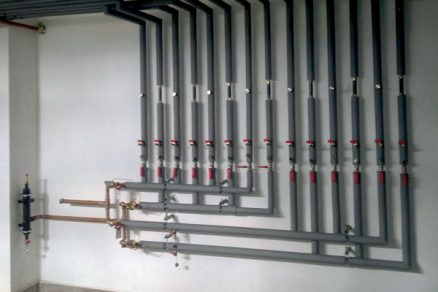

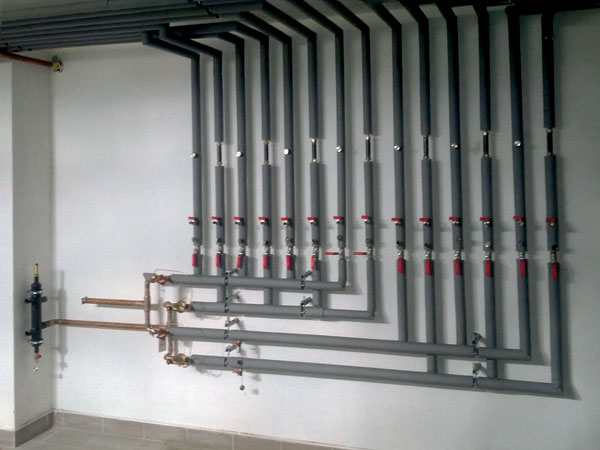

Zdroj tepla je umiestnenรฝ vย 1. podzemnom podlaลพรญ objektu. Kotol mรก samostatnรฉ vรฝvody na prรญpravu teplej vody aย na vykurovanie. Vykurovacia voda je zย kotla kotlovรฝm ฤerpadlom vedenรก do anuloidu (hydraulickรฝ okruh ฤ.ย 1) aย nรกsledne pomocou obehovรฉho ฤerpadla do rozdeฤพovaฤov aย zberaฤov vetvy 1 aย vetvy 2 (hydraulickรฝ okruh ฤ. 2). Pred rozdeฤพovaฤmi sรบ nainลกtalovanรฉ regulaฤnรฉ ventily aย pred zberaฤmi regulรกtory tlakovej diferencie. Tieto dve armatรบry sรบ vzรกjomne kapilรกrne prepojenรฉ aย zabezpeฤujรบ hydraulickรฉ vyvรกลพenie vetiev 1 aย 2.

Na rozdeฤพovaฤ aย zberaฤ vetvy 1 sรบ napojenรฉ byty 1, 3, 5 aย spoloฤnรฉ priestory, priฤom rozdeฤพovaฤ aย zberaฤ vetvy 2 je napojenรฝ na byty ฤรญslo 2, 4 aย 6. Na kaลพdej vetve sรบ inลกtalovanรฉ uzatvรกracie aย vypรบลกลฅacie armatรบry, teplomery aย meraฤe tepla.

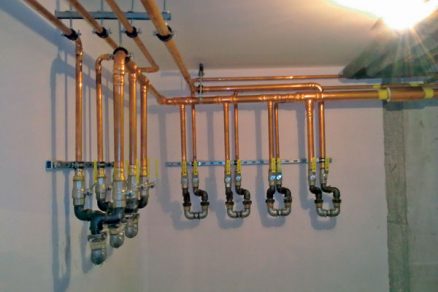

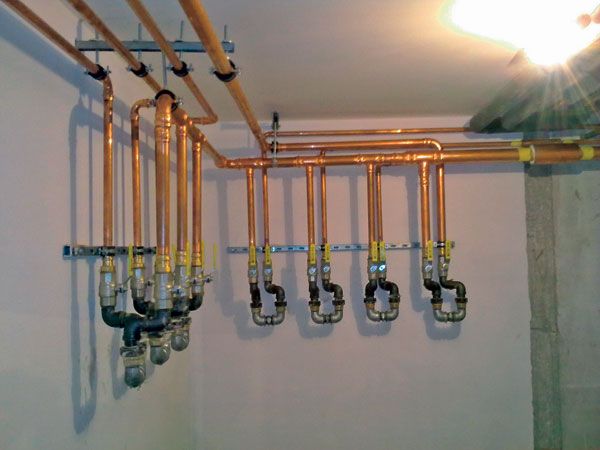

Na prรญpravu teplej vody je vykurovacia voda kotlovรฝm ฤerpadlom vedenรก iba do hornej vykurovacej ลกpirรกly bivalentnรฉho zรกsobnรญka. Prรญprava teplej vody je prednostne zabezpeฤenรก regulรกciou kotla. Solรกrny systรฉm na sezรณnnu prรญpravu teplej vody pozostรกva zย dvoch kolektorovรฝch polรญ, kaลพdรฉ obsahuje pรคลฅ sรฉriovo zapoยญjenรฝch kolektorov. Vลกetky medenรฉ rozvody sรบ vedenรฉ pod stropom aย popri stenรกch, priฤom uchytenรฉ budรบ na konzolรกch aย zรกvesoch. Potruยญbia sรบ vedenรฉ so spรกdom 0,5 percent tak, aby ich bolo moลพnรฉ odvzduลกniลฅ na najvyลกลกom mieste.

nízkoenergetický,bytový,dom,slneฤné,kolektory nízkoenergetický,bytový,dom,slneฤné,kolektory

Odvod spalรญn aย prรญvod vzduchu naย horenie
Odvod spalรญn aย prรญvod vzduchu na horenie plynovรฉho kondenzaฤnรฉho kotla je vย รบseku od kotla po pripojenie dymovodu na komรญnovรฉ teleso zabezpeฤenรฝ koncentrickรฝm potrubรญm sย rozmermi 100/60 mm (privรกdzanรฝ vzduch/spaliny). Komรญnovรฉ teleso je tieลพ vyhotovenรฉ vย koncentrickom prevedenรญ. Pri tomto konkrรฉtnom type plynovรฉho kondenzaฤnรฉho kotla, ktoยญrรฝ moลพno zaradiลฅ podฤพa zhotovenia do skupiny C, spaฤพovanie paliva nezรกvisรญ od vetrania kotolne. Vย technickej miestnosti preto nie sรบ nutnรฉ ลพiadne otvory pre prรญvod aย odvod
vzduchu.

Odvod kondenzรกtu od plynovรฉho kotla je rieลกenรฝ pomocou kotlovรฉho nรกstavca na odvod kondezรกtu aย plastovej hadice pripojenej na kanalizรกciu objektu.
–>–>
Vykurovacia sรบstava
Vย tomto bytovom dome ide oย konvekฤnรฉ vykurovanie (vykurovacie telesรก): 65/55ย ยฐC, priฤom potreba tepla na vykurovanie je 21,019ย kW. Vykurovacia sรบstava pozostรกva zย doskovรฝch vykurovacรญch telies aย dekoraฤnรฝch telies vย kรบpeฤพni.

Rozvodnรฉ potrubia kย vykurovacรญm telesรกm na jednotlivรฝch podlaลพiach sรบ zย medenรฝch potrubรญ, ktorรฉ sรบ izolovanรฉ tepelnou izolรกciou hrรบbky 20 mm. Vykurovacie telesรก sรบ pripojenรฉ prostrednรญctvom pripรกjacej armatรบry sย uzatvรกrateฤพnรฝmi ventilmi. Na ventilovej vloลพke sรบ upevnenรฉ termostatickรฉ hlavice.

Regulรกcia vykurovania
Celรก prevรกdzka vykurovacej sรบstavy bude รบplne automatickรก. Zdroj tepla โ€“ plynovรฝ kondenzaฤnรฝ kotol โ€“ je regulovanรฝ prostrednรญctvom kotlovej ekvitermickej regulรกcie. Vย reลพime vykurovania je vรฝkon kotla aย chod obehovรฉho ฤerpadla modulovanรฝ vย zรกvislosti od vonkajลกej teploty. Aby sa pre obyvateฤพov domu zabezpeฤil komfort, dodรกvka teplej vody je vย prednostnom reลพime. Vรฝkon kotla aย chod obehovรฉho ฤerpadla sรบ modulovanรฉ na zรกklade zvolenรฉho rozdielu teploty medzi zรกsobnรญkom aย vรฝstupom zย kotla.

Solรกrny systรฉm mรก vlastnรบ regulรกciu, ktorรก na zรกklade rozdielu kolektorovej teploty aย teplรดt vย jednotlivรฝch zรกsobnรญkoch spรบลกลฅa alebo vypรญna prรญsluลกnรฉ obehovรฉ ฤerpadlรก. Vย prรญpade nedostatoฤnรฉho vรฝkonu solรกrneho systรฉmu zabezpeฤรญ regulรกcia spustenie ลกpiฤkovรฉho zdroja tepla โ€“ teda plynovรฉho kondenzaฤnรฉho kotla.

nízkoenergetický,bytový,dom,slneฤné,kolektory

Jedineฤnรฝ Tvrdoลกรญn

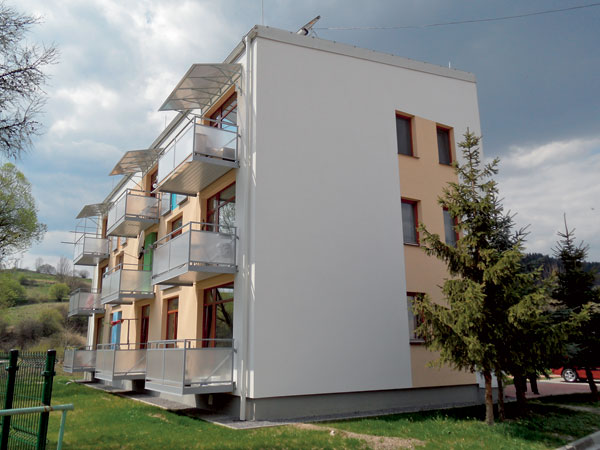

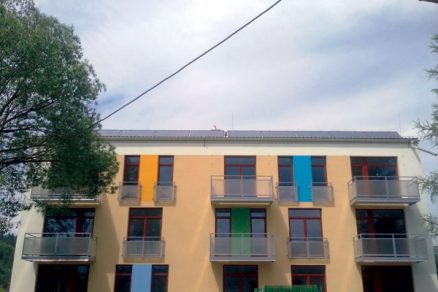

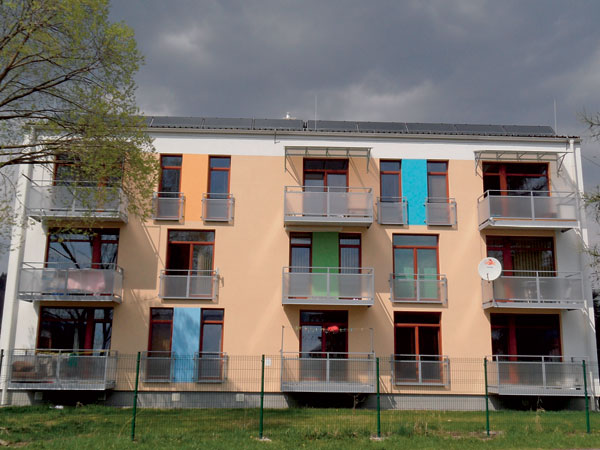

Realizรกcia tohto bytovรฉho domu bola ukonฤenรก na jeseลˆ 2010. Cena za meter ลกtvorcovรฝ vย tom ฤase vychรกdzala na 900ย โ‚ฌ, priฤom ide oย 6ย nรกjomnรฝch bytov.

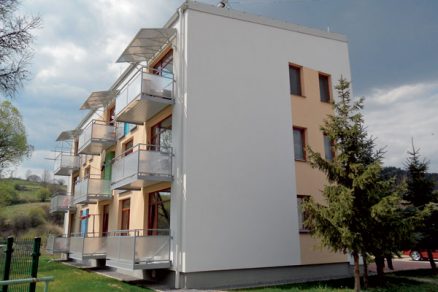

Okrem kolektorov je dom vybavenรฝ aj kvalitnรฝmi drevenรฝmi oknami sย trojsklom, ktorรฝch vlastnosti by mali minimalizovaลฅ moลพnรฉ tepelnรฉ mosty, aย celรก budova je dรดkladne zaizolovanรก 27 centimetrovou vrstvou polystyrรฉnu. Tento projekt vypracovali odbornรญci zo Stavebnej fakulty STU vย Bratislave uลพ vย roku 2007 na podnet Ministerstva vรฝstavby aย regionรกlneho rozvoja.

Podฤพa projektovej dokumentรกcie spracovala Tamara Leontievovรก
Podklady aย FOTO: Ing. Duลกan Orgonรญk
