Vรฝskum a vรฝvoj v oblasti vykurovacej techniky a najmรค v kotlovej technike pokroฤil natoฤพko, ลพe konลกtrukcie kotlov sรบ v sรบฤasnosti rieลกenรฉ spรดsobmi umoลพลˆujรบcimi dokonalรฉ vyuลพitie energetickej hodnoty paliva a navyลกe aj energie obsiahnutej v spalinรกch. Tรบto energiu doteraz starลกie typy kotlov z dรดvodu potreby vysokej teploty vykurovacej vody nevyuลพรญvali.

Novรฉ konลกtrukcie kotlov na kvapalnรฉ a plynnรฉ palivรก รบpravou spaฤพovacieho priestoru a zmenou geometrie konvekฤnรฝch teplovรฝmennรฝch plรดch zaruฤujรบ dokonalรฝ prestup tepla do teplonosnej lรกtky a vyลกลกiu spaฤพovaciu รบฤinnosลฅ pri rรดznom tepelnom zaลฅaลพenรญ kotlov poฤas prevรกdzky, ฤรญm vรฝrazne prispievajรบ k รบspore paliva a znรญลพeniu tvorby emisiรญ.

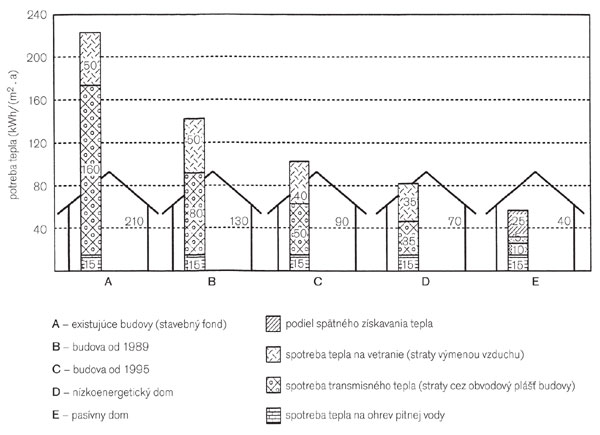

Preto sa pri aplikรกcii zdrojov tepla v novรฝch budovรกch obytnรฉho charakteru a rodinnรฝch domoch odporรบฤajรบ navrhovaลฅ kotly s vysokou รบฤinnosลฅou, resp. stupลˆom vyuลพitia, ktorรฉ minimalizujรบ spotrebu paliva a mnoลพstvo emisiรญ, zaruฤujรบ pruลพnรบ a pohotovรบ prevรกdzku pre vลกetky prevรกdzkovรฉ stavy poฤas vykurovacieho obdobia a najmรค sรบ vhodnรฉ pre vykurovacie systรฉmy s nรบtenรฝm obehom vody a teplotnรฝm spรกdom niลพลกรญm ako 80/60 ยฐC. Tieto skutoฤnosti ich predurฤujรบ pre energeticky รบspornรฉ aลพ pasรญvne budovy, kde sa mernรก potreba tepla v priebehu roka mรดลพe pohybovaลฅ od 0 do 210 kWh/(m2 . rok), ako ukazuje obr. 1.

Prioritou pri nรกvrhu zdroja tepla pre rodinnรฉ a obytnรฉ domy je รบspora vyrobenej tepelnej energie a jej dokonalรฉ vyuลพitie pri vรฝrobe, distribรบcii a prenose do vykurovanรฝch priestorov. Prรกve z tรฝchto prioritnรฝch energetickรฝch dรดvodov treba rozliลกovaลฅ klasickรฉ alebo ลกtandardnรฉ, nรญzkoteplotnรฉ a kondenzaฤnรฉ zdroje tepla, ktorรฉ sa svojimi konลกtrukciami vรฝrazne lรญลกia pri prevรกdzke prรกve mierou vyuลพitia energie privedenej v palive a odvedenej v spalinรกch poฤas spaฤพovania uลกฤพachtilรฝch palรญv.

Nรญzkoteplotnรฉ a kondenzaฤnรฉ kotly

Modernรฉ nรญzkoteplotnรฉ a kondenzaฤnรฉ kotly pracujรบ s premenlivou teplotou vratnej vykurovacej vody a vรฝrazne vykazujรบ podstatne niลพลกie teploty spalรญn, ktorรฉ odovzdanรญm latentnรฉho tepla zvyลกujรบ รบฤinnosลฅ a ochladzujรบ spaliny aลพ pod 130 ยฐC.

V princรญpe ide o vyuลพitie tepelnรฉho obsahu paliva prispรดsobenรญm konลกtrukcie kotla s prรญdavnรฝmi teplovรฝhrevnรฝmi plochami alebo kondenzaฤnรฝmi plochami, kde spaliny zotrvรกvajรบ dlhลกรญ ฤas a ochladzujรบ sa. Ide o kotly s dvomi aลพ tromi ลฅahmi, v ktorรฝch sa spaliny ochladzujรบ na niลพลกiu teplotu vratnou vodou z vykurovacieho systรฉmu.

Nรญzkoteplotnรฉ kotly

Nespornou prednosลฅou nรญzkoteplotnรฝch kotlov je veฤพkรก prevรกdzkovรก bezpeฤnosลฅ a dlhรก ลพivotnosลฅ, docielenรก vplyvom pouลพitรฝch kvalitnรฝch materiรกlov na technickรฉ rieลกenie viacvrstvovรฝch konvekฤnรฝch vรฝhrevnรฝch plรดch spaฤพovacieho priestoru kotla. Oceฤพ a liatina pouลพรญvanรฉ na vรฝrobu klasickรฝch kotlov sa nahrรกdzajรบ vysokokvalitnou uลกฤพachtilou oceฤพou alebo ลกpeciรกlnou liatinou s prรญmesami grafitu, ktorรฉ dobre vedรบ teplo a trvalo odolรกvajรบ prรญpadnej tvorbe kondenzรกtu.

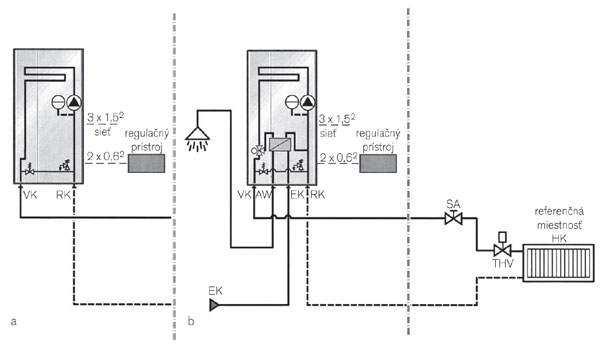

Spaฤพovacรญ priestor kotla je vysoko optimalizovanรฝ. ล irokรฝ priestor medzi stenami kotla s veฤพkรฝm objemom vody umoลพลˆuje dobrรบ vlastnรบ cirkulรกciu a รบฤinnรฝ prenos tepla z prรญdavnรฝch konvekฤnรฝch vรฝhrevnรฝch plรดch do kotlovej vody. Malรฉ tepelnรฉ zaลฅaลพenie plรดch chrรกni kotol od vzniku trhlรญn a poruลกenia vplyvom mechanickรฉho namรกhania. Veฤพkรฝ vodnรฝ objem kotla znamenรก dlhลกie intervaly ฤinnosti horรกka. Znรญลพenรฝ poฤet ลกtartov horรกka vรฝrazne ovplyvnรญ redukciu ลกkodlivรญn a zaลฅaลพenie ลพivotnรฉho prostredia. Nรญzkoteplotnรฉ kotly oproti klasickรฝm kotlom majรบ inovovanรบ geometriu tvaru spaฤพovacej komory a odvodu spalรญn. Kotly sรบ spravidla konลกtrukฤne rieลกenรฉ ako dvojลฅahovรฉ alebo trojลฅahovรฉ systรฉmy. Mรดลพu byลฅ aplikovanรฉ len na vykurovanie nรญzkoenergetickรฝch domov alebo ako kombinovanรฉ aj na ohrev teplej vody na hygienickรฉ รบฤely. Alternatรญvy rieลกenia a zhotovenia nรกstennรฝch a stacionรกrnych kotlov sรบ znรกzornenรฉ na obr. 2 a obr. 3.

Stacionรกrne kotly majรบ pomerne รบzku a dlhรบย  valcovรบ plamencovรบ komoru s hladkรฝmi stenami, v ktorej okysliฤenรก horฤพavina odovzdรกva tepelnรบ energiu za sรบฤasnej tvorby plynnรฝch ลกkodlivรญn. Doba zotrvania plameลˆa v tejto zรณne je pomerne krรกtka, preto nedochรกdza k tvorbe tzv. termickรฝch oxidov dusรญka. Rozhodujรบcim konลกtrukฤnรฝm rieลกenรญm tรฝchto kotlov sรบ prรญdavnรฉ teplovรฝmennรฉ plochy, ktorรฉ vytvรกrajรบ cesty 2. a 3. ลฅahu, ako ukazuje obr. 4. Spaliny prรบdiace v tomto priestore odovzdรกvajรบ teplo spravidla mierne tvarovanรฝm viacvrstvovรฝm prรญdavnรฝm teplovรฝmennรฝm plochรกm, ktorรฉ dobre vedรบ teplo.

Komรญnovรก tepelnรก strata pri spaฤพovanรญ uลกฤพachtilรฝch palรญv v tรฝchto kotloch dosahuje minimรกlne hodnoty a znaฤne zniลพuje tvorbu emisnรฝch ลกkodlivรญn, hlavne oxidov dusรญka a uhlรญka. Komรญnovรบ tepelnรบ stratu ovplyvลˆuje aj druh spaฤพovacieho horรกka a jeho riadenรก prevรกdzka.

Kondenzaฤnรฉ kotly

Dรดslednรฉ vyuลพitie tepelnej energie obsiahnutej v palive (latentnรฉ teplo vyparovania) je moลพnรฉ v kondenzaฤnรฝch kotloch, ktorรฉ spaฤพujรบ plynnรฉ alebo kvapalnรฉ palivรก. Skondenzovanรก vodnรก para odovzdรก tepelnรฝ obsah kotlovej vode, ฤรญm nielen zniลพuje tepelnรฉ zaลฅaลพenie kotla, ale v kondenzaฤnรฝch antikorรณznych plochรกch ochladzuje spaliny pod rosnรฝ bod paliva, t. j. pod 60 ยฐC. Kotly pracujรบ s รบฤinnosลฅou prevyลกujรบcou 100 % a majรบ vฤaka kvalitnรฝm antikorรณznym materiรกlom dlhรบ ลพivotnosลฅ a bezpeฤnรบ prevรกdzku. Vhodnรฉ sรบ pre budovy s nรญzkoteplotnรฝmi vykurovacรญmi sรบstavami, kde sa trvalo vyuลพรญva kondenzรกcia vodnej pary a tรฝm aj tepelnรฝ obsah paliva.

Ak sa mรก v kondenzaฤnรฝch kotloch pri spaฤพovanรญ plynu dosahovaลฅ vysokรฝ stupeลˆ vyuลพitia, musia byลฅ splnenรฉ tieto podmienky:

1. musรญ byลฅ pouลพitรฝ kondenzaฤnรฝ kotol, ktorรฝ sa vyznaฤuje nรญzkym rozdielom teplรดt spalรญn vystupujรบcich z kotla a vody vstupujรบcej do kotla. Kotol tieลพ musรญ pracovaลฅ s ฤo najniลพลกรญm, pokiaฤพ moลพno stรกlym prebytkom vzduchu v celom rozsahu spojito riadenรฉho vรฝkonu;

2. kondenzaฤnรฝ kotol musรญ byลฅ napojenรฝ na takรบ vykurovaciu sรบstavu, ktorรก sa vyznaฤuje najniลพลกou teplotou vratnej vykurovacej vody, potrebnou ku kondenzรกcii vodnej pary obsiahnutej v spalinรกch priamo v kotle.

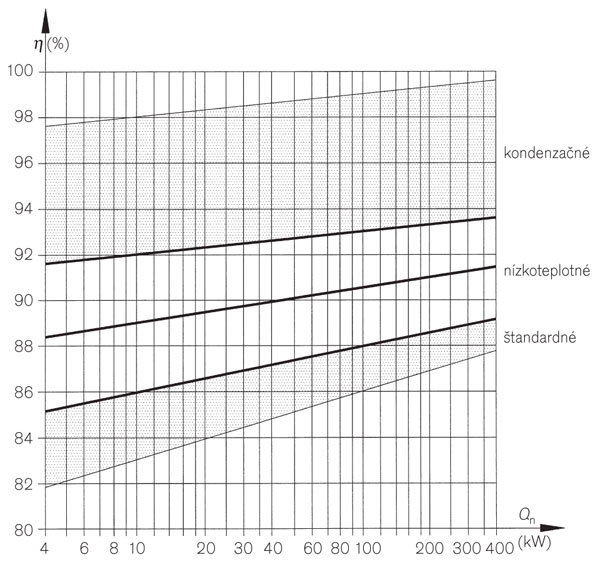

Ideรกlne podmienky boli preukรกzanรฉ pri navrhovanรญ a dimenzovanรญ systรฉmu podlahovรฉho vykurovania s teplotnรฝm spรกdom 40/30 ยฐC, ktorรฝ tak umoลพลˆuje celoroฤnรบ kondenzaฤnรบ prevรกdzku a tรฝm maximรกlne moลพnรฉ stupne vyuลพitia. Priebeh stupลˆov vyuลพitia pri ฤiastoฤnom zaลฅaลพenรญ pre rรดzne vykurovacie systรฉmy ukazuje graf na obr. 5.

Zรกver

Novรฉ konลกtrukcie kotlov s optimรกlnym spaฤพovanรญm pri malรฝch emisiรกch ลกkodlivรฝch lรกtok, s vysokou prevรกdzkovou bezpeฤnosลฅou a dlhou ลพivotnosลฅou vฤaka kvalitnรฝm materiรกlom a moลพnosลฅou prevรกdzkovania s priebeลพne sa zniลพujรบcou teplotou kotlovej vody moลพno zvlรกลกลฅ efektรญvne navrhovaลฅ pri modernizรกcii a rekonลกtrukcii budov. Modernizรกciou kotolnรญ v obytnรฝch budovรกch, administratรญvnych stavbรกch alebo stavbรกch obฤianskej vybavenosti a inลกtalรกciou tรฝchto kotlov moลพno redukovaลฅ spotrebu paliva, energie a zaลฅaลพenie ลพivotnรฉho prostredia.

doc. Ing. Otรญlia Lulkoviฤovรก, PhD.
Stavebnรก fakulta STU Bratislava

Literatรบra
1. Lulkoviฤovรก, O.: Zdroje tepla โ€“ domovรฉ kotolne. Bratislava: Jaga 2004.
2. Lulkoviฤovรก, O.: Spaฤพovanie palรญv. Skriptรก k postgraduรกlnemu ลกtรบdiu โ€“ Energeticky รบspornรฝ nรกvrh budov. Bratislava: Stavebnรก fakulta STU 1998.
3. Lulkoviฤovรก, O.: Zdroje tepla a spaฤพovanie palรญv. Skriptรก k postgraduรกlnemu ลกtรบdiu โ€“ Vykurovanie budov. Bratislava: Stavebnรก fakulta STU 2006.
4. Lulkoviฤovรก, O. โ€“ Koลพuchovรก, S.: Stupeลˆ vyuลพitia kondenzaฤnรฝch kotlov na kvapalnรฉ palivรก. TZB HAUSTECHNIK 2003, XI, ฤ. 1, s. 14 โ€“ 16. strana. 1/2003.
