Novรฉ poลพiadavky na HVAC systรฉmy

Partneri sekcie:

S platnosลฅou od 1. januรกra 2018 sa podฤพa eurรณpskeho (Eรš) nariadenia ฤ. 2016/2281 (ENER ฤasลฅ 21) stanovujรบ minimรกlne poลพiadavky na energetickรบ รบฤinnosลฅ tepelnรฝch ฤerpadiel a klimatizaฤnรฝch jednotiek vrรกtane rooftopov, VRF jednotiek, chladiฤov a fancoilov. Cieฤพom ฤlรกnku je objasniลฅ novรฉ poลพiadavky tohto dokumentu na energetickรบ รบฤinnosลฅ chladiฤov. Poฤas roka sa budรบ distribuovaลฅ samostatnรฉ dokumenty pre rooftopy, VRF jednotky a fancoily.

Niekto si povie: โ€žPreฤo opรคลฅ novรฉ nariadenia, normy, predpisy? A nebudeme znova menej konkurencieschopnรญ oproti vรฝrobcom z รzie ? Nie je to celkom tak, keฤลพe novรฉ nariadenie platรญ pre vลกetkรฝch vรฝrobcov, ktorรญ chcรบ svoj tovar dodรกvaลฅ do ฤlenskรฝch ลกtรกtov Eรš. ฤŒiลพe aj vรฝrobca, ktorรฝ nie je z Eรš, musรญ na nรกลก trh vyrobiลฅ a umiestniลฅ zariadenie, ktorรฉ spฤบลˆa prรญsnejลกie predpisy tรฝkajรบce sa รบฤinnosti, neลพ na akรฉ bol doteraz zvyknutรฝ. Eรš prijala tzv. lรญniu 2030, stanovujรบcu balรญk cieฤพov pre klรญmu a energetiku, ktorรฉ majรบ do roku 2030 dosiahnuลฅ vลกetky ฤlenskรฉ ลกtรกty.

Hlavnรฉ mรญฤพniky lรญnie 2030

Cieฤพom je:

  • znรญลพenie emisiรญ CO2 o 40 %,
  • zvรฝลกenie energetickej รบฤinnosti o 27 %,
  • zvรฝลกenie podielu OZE o 27 %.



Znรญลพenie emisiรญ sklenรญkovรฝch plynov

Sรบvisรญ pomerne รบzko so zvyลกovanรญm energetickej รบฤinnosti, pretoลพe pri menลกej energetickej nรกroฤnosti sa vyprodukuje menej emisiรญ. No menej emisiรญ sa vyprodukuje aj tรฝm, ลพe sa pouลพijรบ chladivรก, ktorรฉ majรบ nรญzke ฤรญslo GWP. Hodnota GWP vznikla s cieฤพom umoลพniลฅ porovnanie vplyvov rรดznych plynov na fenomรฉn otepฤพovania a meria sa prepoฤtom na ekvivalent CO2. Tejto problematike aj tรฉme zvรฝลกenia vyuลพitia obnoviteฤพnรฝch zdrojov energie sa budeme venovaลฅ v niektorรฝch ฤalลกรญch vydaniach ฤasopisu.



Zvรฝลกenie energetickej efektivity

Cieฤพ, ktorรฝ stanovuje zvรฝลกenie energetickej efektivity, mรก veฤพkรฝ vplyv na oblasลฅ trhu s vykurovacรญmi, chladiacimi a ventilaฤnรฝmi zariadeniami (tzv. HVAC segment). Samotnรฉ budovy sรบ dnes najvรคฤลกรญm spotrebiteฤพom energie (obr. 1 a 2), preto sa ich spotreba berie oveฤพa prรญsnejลกie ako pri inรฝch zariadeniach v rรกmci regulรกcie spotreby. Zabezpeฤenie energeticky รบspornรฝch systรฉmov s nรญzkou nรกroฤnosลฅou je preto z hฤพadiska vรฝvoja zariadenรญ kฤพรบฤovรฉ a bude so sebou do budรบcnosti prinรกลกaลฅ stรกle รบspornejลกie rieลกenia.

Aby bolo moลพnรฉ dosiahnuลฅ tieto ciele, vytvorila Eรš regulรกciu na znรญลพenie spotreby zariadenรญ v budovรกch vrรกtane osvetlenia, systรฉmov informaฤnรฝch technolรณgiรญ, ohrevu vody a zariadenรญ chladenia, vykurovania a ventilรกcie.

Obr. 1 Celková spotreba energie Obr. 2 Spotreba energie v budovách

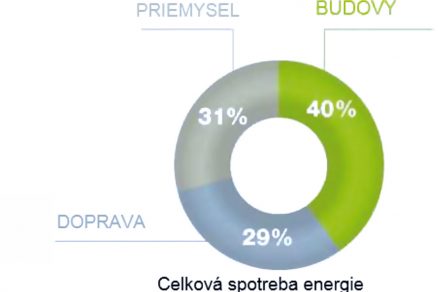

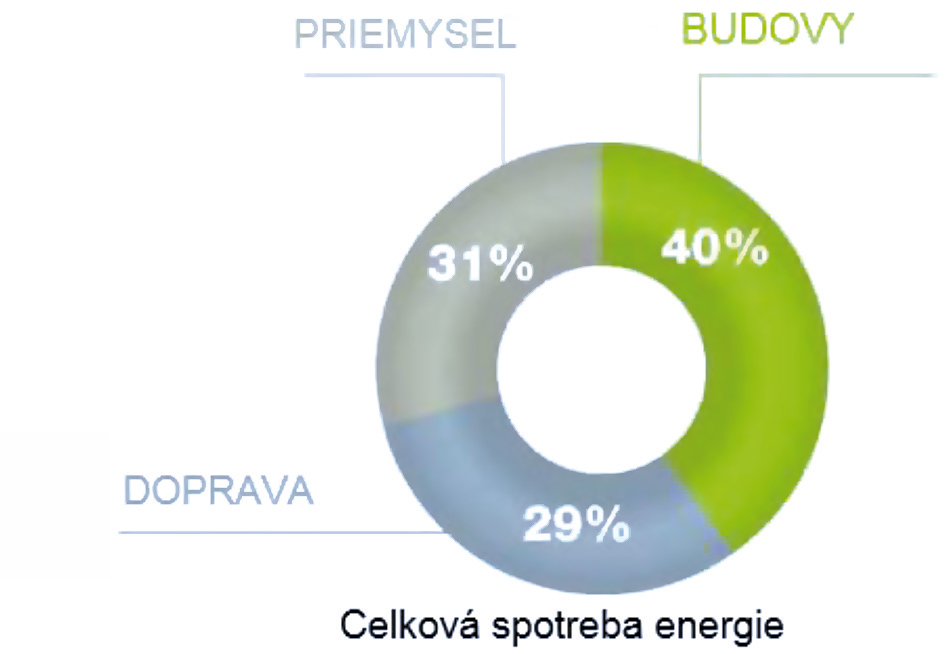

Obr. 1 Celkovรก spotreba energie

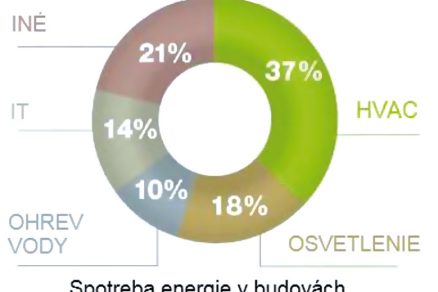

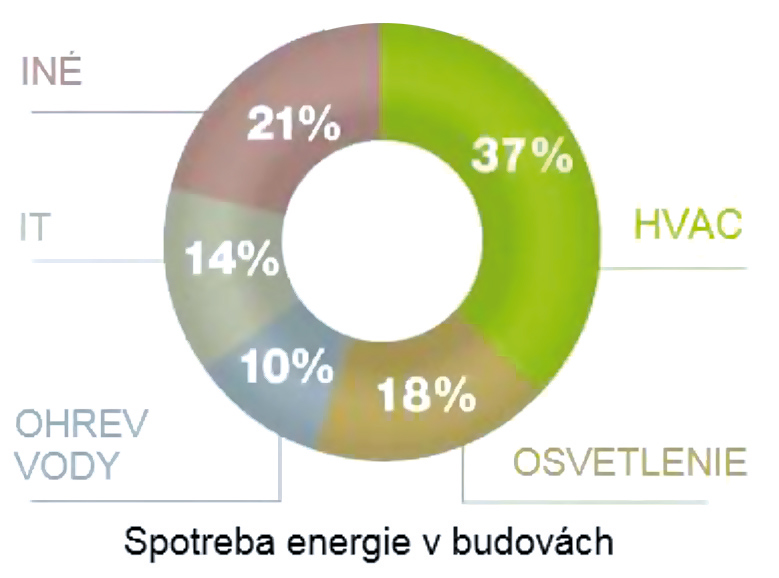

Obr. 2 Spotreba energie v budovรกch



Existujรบce predpisy pre tepelnรฉ ฤerpadlรก a chladiฤe

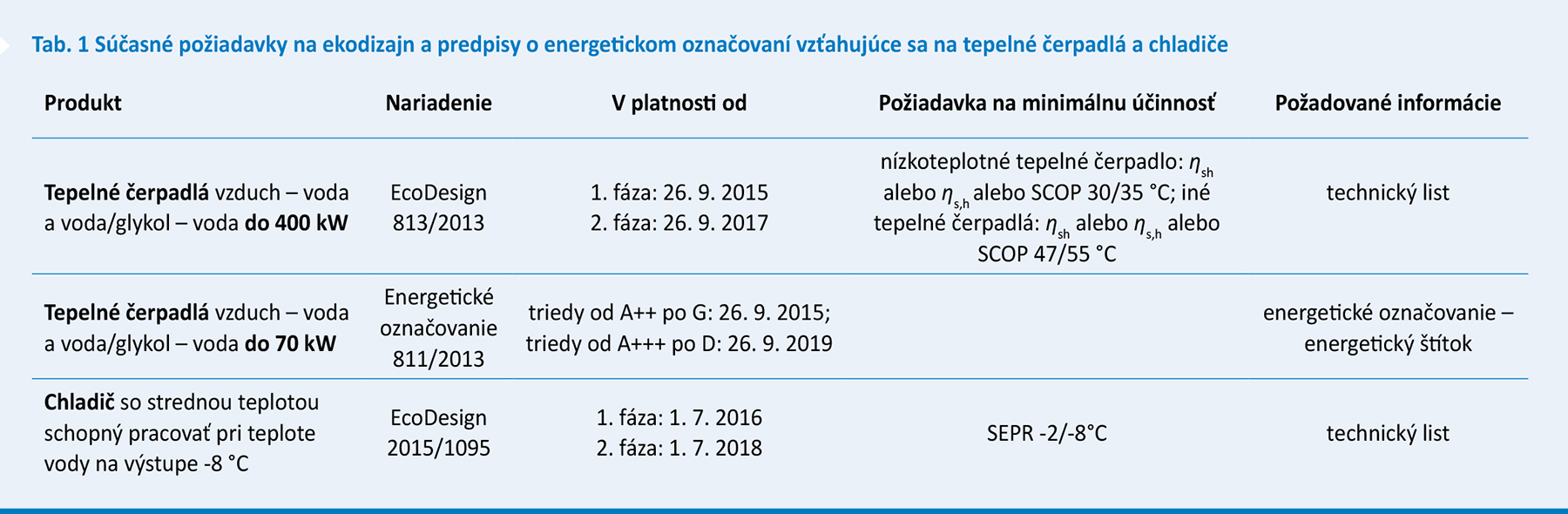

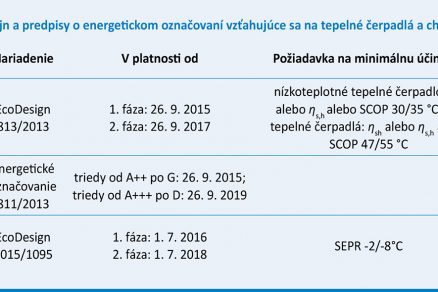

Poลพiadavky na ekodizajn a predpisy o energetickom oznaฤovanรญ vzลฅahujรบce sa na tepelnรฉ ฤerpadlรก a chladiฤe sรบ uvedenรฉ v tab. 1.

Zavedenie novรฉho nariadenia ฤ. 2016/2281

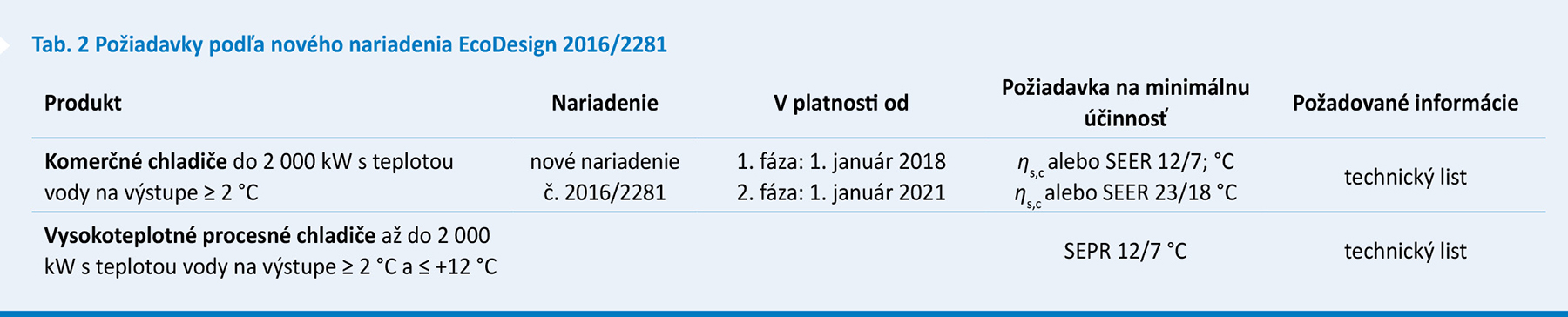

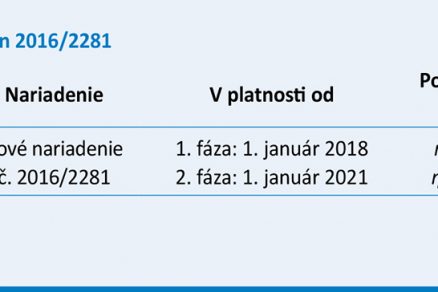

V novom nariadenรญ EcoDesign 2016/2281 sa stanovujรบ minimรกlne poลพiadavky na energetickรบ รบฤinnosลฅ a informรกcie pre komerฤnรฉ chladiฤe do vรฝkonu 2 000 kW pri teplote vรฝstupnej vody โ‰ฅ 2 ยฐC (tzv. Comfort cooling) a pre technologickรฉ/procesnรฉ chladiฤe (tzv. Process cooling) s vรฝkonom do 2 000 kW pri teplote vรฝstupnej vody โ‰ฅ 2 ยฐC a โ‰ค +12 ยฐC (tab. 2).



ฤŒo sรบ komerฤnรฉ chladiฤe a chladiฤe pre technolรณgiu?

Podฤพa definรญciรญ nariadenia ฤ. 2016/2281 platรญ, ลพe:

  • komerฤnรฉ chladiฤe dodรกvajรบ zariadeniu kvapalinu s teplotou โ‰ฅ 2 ยฐC, aby poskytovali tepelnรฝ komfort pre ฤพudรญ; ide o fancoily, VZT jednotky, chladenรฉ podlahy/stropy, chladiace trรกmy atฤ;
  • chladiฤe pre technolรณgiu dodรกvajรบ kvapalinu s teplotou โ‰ฅ 2 ยฐC a โ‰ค +12 ยฐC do zariadenia alebo systรฉmu, ktorรฉho รบฤelom nie je zabezpeฤovaลฅ tepelnรฝ komfort pre ฤพudรญ, ale vyrรกbaลฅ studenรบ vodu potrebnรบ pre priemyselnรฉ aplikรกcie, dรกtovรฉ centrรก, fabriky atฤ.



Ktorรฉ chladiฤe sรบ vyลˆatรฉ z poลพiadaviek nariadenia ฤ. 2016/2281?

Ide o:

  • tepelnรฉ ฤerpadlรก do 400 kW podliehajรบce poลพiadavkรกm predpisu 813/2013 (ฮทs,h alebo minimรกlne SCOP),
  • procesnรฉ chladiฤe s nรญzkou vรฝstupnou teplotou mรฉdia (chladiฤe, ktorรฉ mรดลพu pracovaลฅ pri teplote vรฝstupnej vody -8 ยฐC) podliehajรบce poลพiadavkรกm nariadenia ฤ. 2015/1095 (minimรกlne SEPR -2/-8 ยฐC),
  • komerฤnรฉ chladiฤe alebo technologickรฉ chladiace stroje navrhnutรฉ ลกpeciรกlne na prevรกdzku pri teplote vรฝstupnej vody < 2 ยฐC,
  • procesnรฉ chladiฤe navrhnutรฉ ลกpeciรกlne na prevรกdzku pri teplote vรฝstupu > 12 ยฐC,
  • chladiฤe navrhnutรฉ na mieru, naprรญklad chladiฤe bez kondenzรกtora pripojenรฉ na vzduchom chladenรฝ kondenzรกtor na mieste; ide o tzv. delenรฉ systรฉmy, ktorรฉ sa pomerne ฤasto pouลพรญvajรบ aj u nรกs.
Obr. 4 Príklad selekฤného výstupu zo softvéru

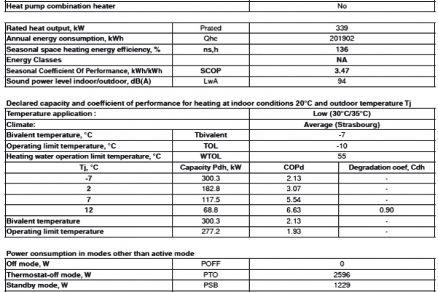

Obr. 3 Prรญklad technickรฉho listu vรฝrobcu



ฤŒo je SEER a ฮทs,c?

V prรญpade chladiฤov (komerฤnรฝch/komfortnรฝch) sa sezรณnny indikรกtor energetickej รบฤinnosti nazรฝva teraz SEER (Seasonal Energy Efficiency Ratio) a predstavuje pomer medzi poลพiadavkou na chladenie budovy a energetickou nรกroฤnosลฅou chladiacej jednotky za rok. Je zostavenรฝ na celรบ chladiacu sezรณnu a zaloลพenรฝ na priemernom referenฤnom podnebรญ. Tepelnรฉ zaลฅaลพenie sa pohybuje od 0 % (pri vonkajลกรญch teplotรกch niลพลกรญch ako +17 ยฐC) aลพ do 100 % (pri teplotรกch do +35 ยฐC). SEER sa vypoฤรญta s pevnรฝm alebo premenlivรฝm prietokom vody (len pri chladiacich jednotkรกch, ktorรฉ mรดลพu ovlรกdaลฅ ฤerpadlo s premenlivรฝm prietokom) a pri pevnej alebo premenlivej teplote vรฝstupnej vody. Rovnako ako SCOP aj SEER zohฤพadลˆuje aj spotrebu energie pomocnรฝch zariadenรญ โ€“ vรฝhrevy, systรฉm ovlรกdania atฤ.

Model SEER zรกvisรญ predovลกetkรฝm od energetickรฉho vรฝkonu pri nรญzkych zaลฅaลพeniach, pretoลพe pri 75-percentnej prevรกdzke funguje chladiaca jednotka s tepelnรฝm zaลฅaลพenรญm menลกรญm ako 50 %. Vysokรฉ hodnoty SEER moลพno dosiahnuลฅ pouลพitรญm kompresora s premenlivou rรฝchlosลฅou alebo niekoฤพkรฝch kompresorov s pevnou rรฝchlosลฅou, ventilรกtorov s variabilnou rรฝchlosลฅou a variabilnรฉho prietoku vody. V nariadenรญ EcoDesign (Eรš) 2016/2281 (ENER ฤasลฅ 21) sรบ minimรกlne ciele energetickej รบฤinnosti pre chladiฤe zaloลพenรฉ na pouลพitรญ primรกrnej energie alebo ฦžs,c (grรฉcke pรญsmeno eta, za ktorรฝm nasleduje โ€žsโ€œ pre sezรณnne a โ€žcโ€œ na chladenie), aby sa umoลพnilo porovnaลฅ energetickรบ รบฤinnosลฅ zariadenรญ vyuลพรญvajรบcich plyn alebo vykurovacรญ olej (primรกrna energia) a pohรกลˆanรฝch elektrickou energiou (koneฤnรก energia). Sรบฤiniteฤพ ฦžs,c sa vyjadruje v %, naprรญklad 161 %.

Pri chladiฤoch sa SEER (koneฤnรก energia) transponuje do ฦžs (primรกrna energia) s prihliadnutรญm na konverznรฝ faktor 2,5, ktorรฝ odrรกลพa priemernรบ รบฤinnosลฅ elektrickej energie vyrobenej v Eurรณpskej รบnii (40 %) a korekciu vzhฤพadom na schopnosลฅ reagovaลฅ na riadiaci systรฉm (i = 3). Platรญ, ลพe

Zhrnutie
SEER alebo ฦžs,c sรบ novรฉ ukazovatele na meranie energetickej รบฤinnosti chladiacich zariadenรญ v komerฤnรฝch aplikรกciรกch. Ukazovateฤพ EER zaloลพenรฝ na รบฤinnosti pri plnom zaลฅaลพenรญ predstavuje zastaranรบ koncepciu. Hodnoty SEER sa odborne schvรกlia certifikรกciou Eurovent a postupne nahradia ESEER zavedenรฉ pred niekoฤพkรฝmi rokmi touto spoloฤnosลฅou.Metรณdy vรฝpoฤtu a merania SEER definujรบ normy EN14511 a EN14825.



Akรก je minimรกlna poลพadovanรก hodnota รบฤinnosti pri komfortnรฝch chladiฤoch?

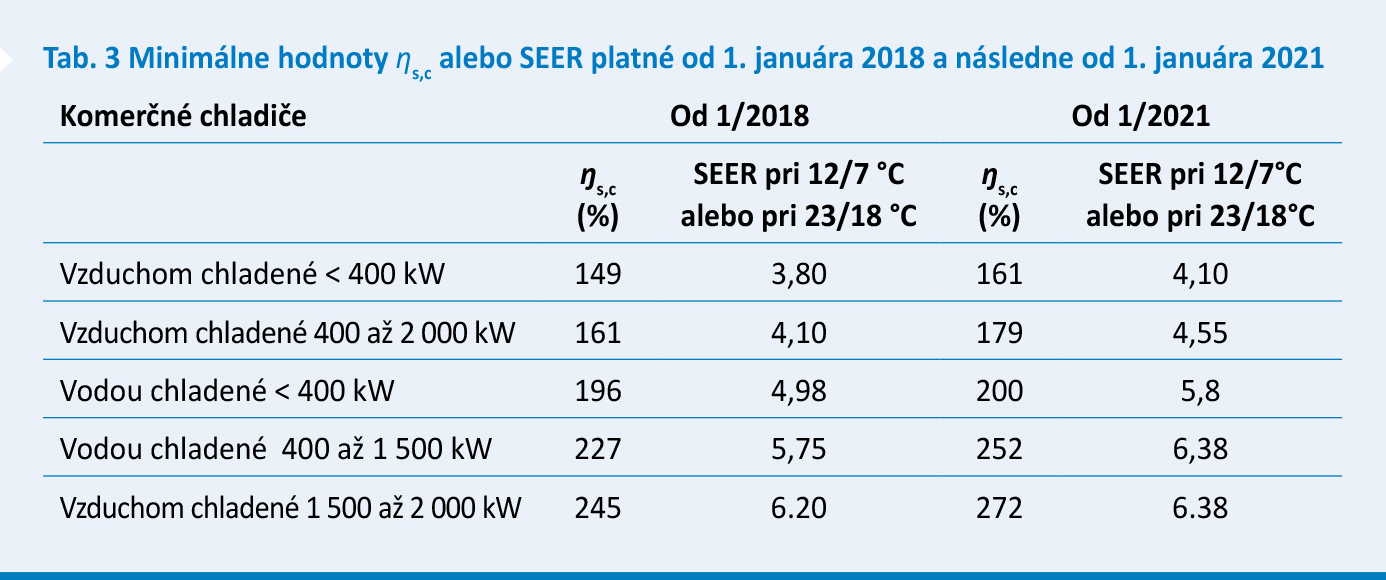

tab. 3 sรบ uvedenรฉ minimรกlne hodnoty ฦžs,c (primรกrna energia) alebo SEER platnรฉ od 1. januรกra 2018 a nรกsledne od 1. januรกra 2021.

Zhrnutie
Od 1. januรกra 2018 sa chladiฤe pouลพรญvanรฉ pri komfortnรฝch aplikรกciรกch musia zhodovaลฅ s minimรกlnou รบrovลˆou SEER alebo ฦžs,c (%).
Je dรดleลพitรฉ uvedomiลฅ si, ลพe nariadenie ฤ. 2016/2281 definuje dve samostatnรฉ komfortnรฉ aplikรกcie, a to:

  • nรญzkoteplotnรฉ komfortnรฉ aplikรกcie ako fancoily, VZT jednotky atฤ; tepelnรฝ spรกd na vรฝparnรญku vstup/vรฝstup = +12/7 ยฐC,
  • komfortnรฉ aplikรกcie so strednou teplotou ako chladenรฉ podlahy, stropy, trรกmy atฤ.; tepelnรฝ spรกd na vรฝparnรญku vstup/vรฝstup = +23/18 ยฐC.

SEER moลพno preto vypoฤรญtaลฅ pri podmienkach teplotnรฉho spรกdu na vรฝparnรญku +12/7 ยฐC (SEER 12/7 ยฐC) v rรกmci komfortnรฝch aplikรกciรญ pri nรญzkych teplotรกch alebo pri podmienkach +23/18 ยฐC (SEER 23/18ยฐC) pri aplikรกciรกch so strednou teplotou. Prekvapivo vลกak smernica ฤ. 2016/2281 stanovuje iba jednu minimรกlnu hodnotu energetickej รบฤinnosti v rรกmci komfortnรฝch aplikรกciรญ s nรญzkou teplotou aj so strednou teplotou.

Keฤลพe ukazovateฤพ SEER 23/18 ยฐC je aลพ o 20 % vyลกลกรญ ako SEER 12/7 ยฐC, a ako dobre vieme, vyลกลกia teplota, samozrejme, zvyลกuje รบฤinnosลฅ chladiฤa, vznikรก moลพnosลฅ zneuลพitia pri chladiฤoch, ktorรฉ sรบ pouลพitรฉ v kombinรกcii s fancoilmi (nรญzkoteplotnรก aplikรกcia) a vedia dosiahnuลฅ minimรกlnu poลพadovanรบ รบฤinnosลฅ iba pri SEER 23/18 ยฐC (komfort pri nรญzkej teplote).

Je to otรกzka na zamyslenie pre tvorcov regulรกcie, v sรบvislosti s ktorou predpokladรกme, ลพe sa neskรดr mรดลพu sprรญsniลฅ minimรกlne poลพiadavky pri aplikรกciรกch so strednou teplotou (SEER 23/18 ยฐC). Pri aplikรกcii s pouลพitรญm fancoilov, VZT jednotiek a pod. (komfort pri nรญzkej teplote) musia byลฅ hodnoty SEER 12/7 ยฐC minimรกlne rovnakรฉ ako predpรญsanรฉ minimรกlne hodnoty energetickej รบฤinnosti chladiacich zariadenรญ.

Upozorลˆujeme, ลพe chladiฤ, ktorรฝ dosahuje hodnotu poลพadovanej รบฤinnosti pri SEER 12/7 ยฐC, sa mรดลพe pouลพiลฅ aj s chladenรฝmi podlahami/stropmi atฤ. (komfort pri strednej teplote), pretoลพe hodnota รบฤinnosti pri SEER 23/18 ยฐC je vลพdy vyลกลกia ako pri SEER 12/7 ยฐC. Opaฤne vลกak platรญ, ลพe chladiฤ, ktorรฝ dosahuje hodnotu poลพadovanej รบฤinnosti iba pri SEER 23/18 ยฐC, sa nemรดลพe pouลพiลฅ s fancoilmi, VZT jednotkami atฤ. (komfort pri nรญzkej teplote), pretoลพe nebude dosahovaลฅ minimรกlnu poลพadovanรบ hodnotu pri SEER 12/7 ยฐC.

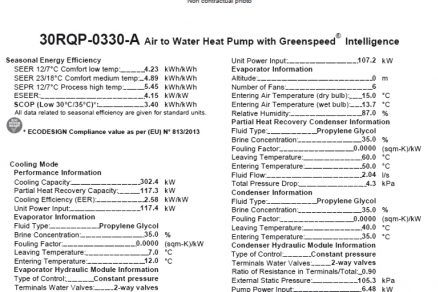

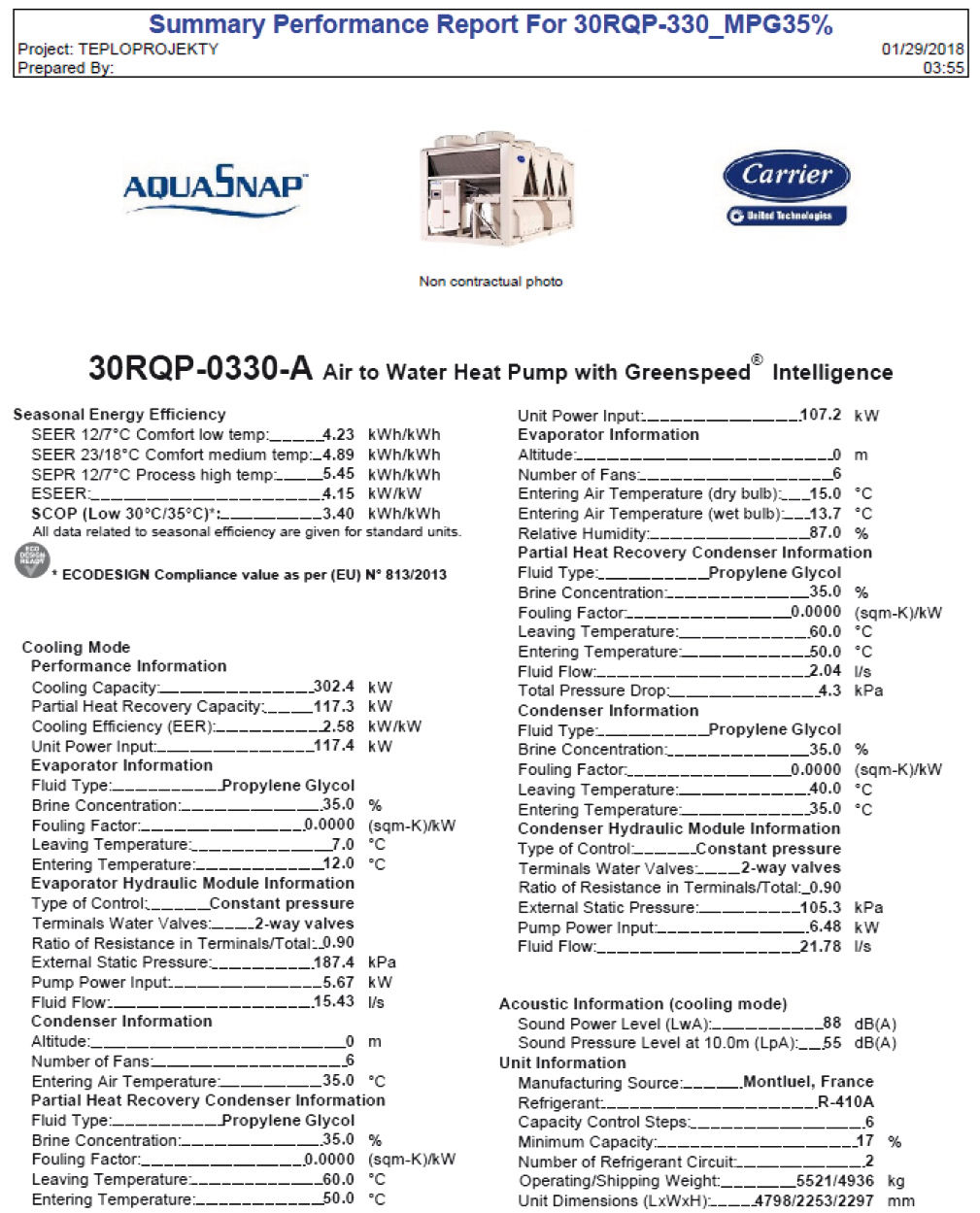

Obr. 4 Príklad selekฤného výstupu zo softvéru

Obr. 4 Prรญklad selekฤnรฉho vรฝstupu zo softvรฉru



ฤŒo je SEPR?

Pri chladiฤoch zaradenรฝch do technologickรฉho celku (tzv. procesnรฉ chladenie) sa sezรณnny ukazovateฤพ energetickej รบฤinnosti nazรฝva teraz sezรณnny energetickรฝ vรฝkonovรฝ pomer (SEPR) a predstavuje pomer medzi roฤnou poลพiadavkou na chladenie procesu a roฤnou energetickou nรกroฤnosลฅou chladiacej jednotky. Je zostavenรฝ na celรฝ chladiaci rok na zรกklade priemernรฉho referenฤnรฉho podnebia. Teplotnรก zรกลฅaลพ sa pohybuje od 80 % pri vonkajลกรญch teplotรกch niลพลกรญch ako +5 ยฐC aลพ do 100 % (pri teplotรกch do +35 ยฐC). SEPR sa vypoฤรญta s pevnรฝm alebo premenlivรฝm prietokom vody (iba pri chladiacich jednotkรกch, ktorรฉ mรดลพu ovlรกdaลฅ ฤerpadlo s premenlivรฝm prietokom) a s pevnou teplotou vรฝstupnej vody. Existujรบ dva SEPR:

  • SEPR 12/7 ยฐC pre chladiace jednotky v procese s vysokou teplotou (prevรกdzka s teplotou vody na vรฝstupe โ‰ฅ 2 ยฐC),
  • SEPR -2/-8 ยฐC pre chladiฤe v procese so strednou teplotou (prevรกdzka s nemrznรบcou zmesou s teplotou vody na vรฝstupe โ‰ค -8 ยฐC).

SEPR zรกvisรญ predovลกetkรฝm od energetickej รบฤinnosti s nรญzkou vonkajลกou teplotou, pretoลพe pri 75-percentnej prevรกdzke funguje chladiaca sรบstava pri teplote pod 17 ยฐC. Vysokรฉ hodnoty SEPR moลพno dosiahnuลฅ pouลพitรญm niekoฤพkรฝch kompresorov s pevnou rรฝchlosลฅou, ventilรกtorov s variabilnou rรฝchlosลฅou a variabilnรฉho prietoku vody.

Zhrnutie
SEPR je novรฝ ukazovateฤพ na meranie energetickej รบฤinnosti chladiฤov pri procesnรฝch aplikรกciรกch. Ukazovateฤพ EER zaloลพenรฝ na รบฤinnosti pri plnom zaลฅaลพenรญ predstavuje zastaranรบ koncepciu. Metรณdy vรฝpoฤtu a merania SEPR definujรบ normy EN14511 a EN14825.



Akรก je minimรกlna poลพadovanรก hodnota รบฤinnosti pri procesnรฝch chladiฤoch?

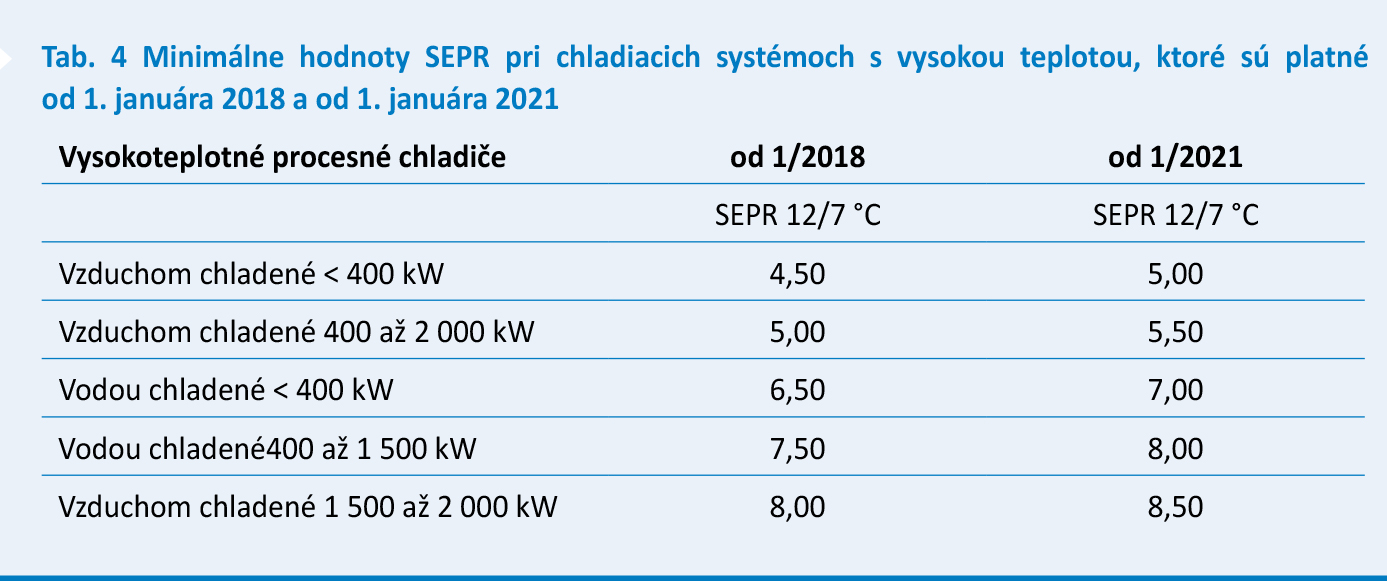

tab. 4 sรบ uvedenรฉ minimรกlne hodnoty SEPR pri chladiacich systรฉmoch s vysokou teplotou, ktorรฉ sรบ platnรฉ od 1. januรกra 2018 a od 1. januรกra 2021. Od 1. januรกra 2018 sa chladiฤe pouลพรญvanรฉ pri vysokoteplotnรฝch procesoch musia zhodovaลฅ s minimรกlnou รบrovลˆou SEPR 12/7 ยฐC.



Poลพiadavky pre chladiace jednotky

Rovnako ako pri ostatnรฝch smerniciach EcoDesign, aj v tomto prรญpade musia vรฝrobcovia alebo distribรบtori poskytnรบลฅ svojim zรกkaznรญkom dokument obsahujรบci รบdaje o vรฝkonnosti v oblasti regulรกcie, tzn. technickรฝ list. Existujรบ dva typy technickรฝch listov โ€“ jeden pre komerฤnรฉ a jeden pre procesnรฉ chladiฤe. Technickรฉ listy mรดลพu zรกkaznรญci pouลพiลฅ na overenie zhody vรฝrobkov. Technickรฉ listy musia byลฅ od decembra 2017 k dispozรญcii pre kaลพdรฝ rad chladiฤov a musia byลฅ zverejnenรฉ na verejnej webovej strรกnke vรฝrobcu. Ako alternatรญva sa pripรบลกลฅa zaslanie tzv. selekฤnรฉho vรฝstupu (technickรฉho listu), kde musรญ byลฅ vyznaฤenรฉ splnenie podmienky minimรกlnej รบฤinnosti podฤพa EcoDesignu a kde musia byลฅ deklarovanรฉ aj รบฤinnosti pri jednotlivรฝch podmienkach teplรดt na vรฝparnรญku alebo na kondenzรกtore.

Ako si mรดลพe zรกkaznรญk overiลฅ, ฤi chladiฤ ponรบkanรฝ konkurenciou spฤบลˆa poลพiadavky na รบฤinnosลฅ, ktorรก sa vzลฅahuje na fancoily, VZT jednotky atฤ. (komfort pri nรญzkych teplotรกch)? Zรกkaznรญk (odberateฤพ, projektant, investor, developer) musรญ poลพiadaลฅ svojho dodรกvateฤพa o technickรฝ list alebo selekฤnรฝ vรฝstup zo softvรฉru pre komerฤnรฉ chladiฤe a uistiลฅ sa, ลพe predposlednรฝ riadok v dokumente uvรกdza toto: โ€žPouลพitรฉ ลกtandardnรฉ podmienky pouลพรญvania: aplikรกcia s nรญzkou teplotou.โ€œ Ak sa v dokumente uvรกdza aplikรกcia so strednou teplotou, chladiaca jednotka nie je schvรกlenรก na pouลพรญvanie s fancoilmi, VZT jednotkami atฤ.



Peter Behรบl
Autor pรดsobรญ v spoloฤnosti CLIMAPORT, ktorรก je ฤlenom Slovenskej rady pre zelenรฉ budovy.

Obrรกzky: archรญv autora, isifa/Shutterstock

ฤŒlรกnok bol uverejnenรฝ v ฤasopise TZB Haustechnik 3/2018.
