Novรฉ technickรฉ pravidlรก plyn

Partneri sekcie:

Technickรฉ pravidlรก plyn (TPP) prechรกdzajรบ obdobnรฝm procesom tvorby ako slovenskรฉ technickรฉ normy (STN), v ลพiadnom prรญpade ich vลกak nenahrรกdzajรบ. V zรกsade predstavujรบ vykonรกvacie predpisy na uplatลˆovanie slovenskรฝch technickรฝch noriem (STN) v praxi. Akรฉ sรบ najdรดleลพitejลกie zmeny za ostatnรฝ rok v tejto oblasti?

Vydรกvanie TPP sa uskutoฤลˆuje na zรกklade dohody, ktorรบ podpรญsali Slovenskรฝ plynรกrenskรฝ a naftovรฝ zvรคz a Zdruลพenie odbornรญkov plynovรฝch zariadenรญ so Slovenskรฝm รบstavom technickej normalizรกcie (SรšTN). Tรกto dohoda je v sรบlade s predpismi Eurรณpskej รบnie a ustanoveniami STN EN 45020: 2007 Normalizรกcia a sรบvisiace ฤinnosti โ€“ Vลกeobecnรฝ slovnรญk (01 0100). Na jej zรกklade uverejลˆuje SรšTN vo svojom vestnรญku oznรกmenie o prรญprave TPP, v rรกmci ktorej sa do 30 dnรญ mรดลพe ktokoฤพvek prihlรกsiลฅ za รบฤastnรญka pripomienkovรฉho konania. Po vypracovanรญ a schvรกlenรญ TPP oznamujeย  SรšTN vo vestnรญkuย  vydanie TPP. Poฤas uplynulรฉho roka zabezpeฤila Slovenskรก plynรกrenskรก agentรบra, s. r. o., vypracovanie, schvรกlenie a vydanie tรฝchto TPP:

TPP 920 02 Ochrana kovovรฝch objektov proti atmosfรฉrickรฝm vplyvom
Ako uลพ naznaฤuje nรกzov, predmetom pravidla z augusta 2008 je protikorรณzna ochrana kovovรฝch konลกtrukciรญ proti atmosfรฉrickรฝm vplyvom. Pravidlo je v sรบlade so vลกeobecne zรกvรคznรฝmi prรกvnymi predpismi na zabezpeฤenie kvalitnej protikorรณznej ochrany ako aj bezpeฤnej a zdravotne neลกkodnej prรกce. Nenahrรกdza vลกak vลกeobecne zรกvรคznรฉ prรกvne predpisy.

Prvรบ ฤasลฅ pravidla tvoria termรญny, definรญcie a skratky. V ฤalลกej ฤasti sa ลกpecifikujรบ ochrannรฉ povlaky proti atmosfรฉrickej korรณzii, organickรฉ nรกterovรฉ lรกtky, vรฝpoฤet spotreby nรกterovej lรกtky a kovovรฉ povlaky.

Tabuฤพky uvรกdzajรบ:

  • nominรกlne hrรบbky kovovรฝch vrstiev do urฤitรฝch typov atmosfรฉr,
  • odporรบฤanรฉ minimรกlne hrรบbky do rozliฤnรฝch prostredรญ,
  • hodnotenie priฤพnavosti vybranรฝch organickรฝch nรกterov.

Opisu prรญpravy povrchu pod ochrannรฉ povlaky predchรกdza najrozsiahlejลกia ฤasลฅ dokumentu, a to navrhovanie ochrannรฉho systรฉmu. Zรกvereฤnรบ ฤasลฅ tvorรญ kontrola kvality povrchu ochrannรฝch systรฉmov.

Pravidlo mรก ลกtyri prรญlohy:

  • vybranรฉ vlastnosti organickรฝch nรกterovรฝch lรกtok,
  • obsah karty bezpeฤnostnรฝch รบdajov a prรญklad technickรฉho listu,
  • chyby nรกterov,
  • mrieลพkovรก skรบลกka.

Uplatลˆovanรญm zรกsad uvedenรฝch v tomto pravidle sa zvรฝลกi kvalita ochrany kovovรฝch objektov proti atmosfรฉrickรฝm vplyvom. Umoลพnรญ fundovane vstupovaลฅ do priebeลพnej kontroly vykonรกvania prรกc, resp. uplatniลฅ reklamรกciu na vyhotovenรฉ dielo, ak nezodpovedรก kvalitatรญvnym poลพiadavkรกm.

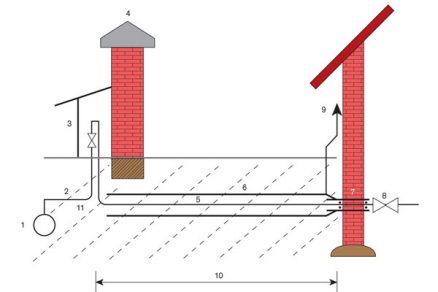

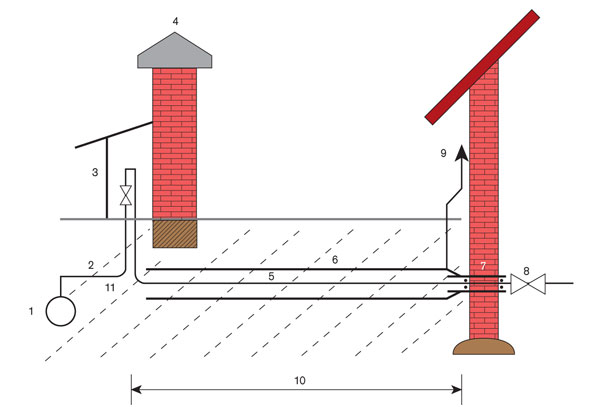

Nรกvrh technickรฉho rieลกenia domovรฉho plynovodu v zemi pri realizรกcii novรฉho umiestnenia HUP mimo objekt, keฤ sa monitoruje รบnik plynu aj z distribuฤnรฉho plynovodu
1 โ€“ NTL distribuฤnรฝ plynovod, 2 โ€“ NTL prรญpojka, 3 โ€“ HUP umiestnenรฝ v skrinke na hranici pozemku, 4 โ€“ plot, 5 โ€“ domovรฝ plynovod v zemi v ochrannej rรบrke, 6 โ€“ ochrannรก rรบrka domovรฉho plynovodu v zemi, 7 โ€“ utesnenรก priechodka na priechod domovรฉho plynovodu obvodovรฝm murivom, 8 โ€“ domovรฝ uzรกver plynu, 9 โ€“ ฤuchaฤka na kontrolu tesnosti domovรฉho plynovodu v zemi, 10 โ€“ รบsek domovรฉho plynovodu uloลพenรฝ v ochrannej rรบrke s ฤuchaฤkou, 11 โ€“ otvorenรฝ koniec ochrannej rรบrky

TPP 946 02 Oceฤพovรฉ chrรกniฤky vysokotlakovรฝch plynovodov โ€“ meranie, รบdrลพba a rekonลกtrukcie
Predmetom pravidlaย  zo septembra 2008 je opis ฤinnostรญ, ktorรฝch cieฤพom je trvalรฉ udrลพanie bezpeฤnej a spoฤพahlivej prevรกdzky vysokotlakovรฝch oceฤพovรฝch plynovodov uloลพenรฝch v pรดde, chrรกnenรฝch katรณdovou ochranou a prechรกdzajรบcich oceฤพovรฝmi chrรกniฤkami v miestach kriลพovania s komunikรกciami alebo v inรฝch miestach, kde sรบ chrรกniฤky na vysokotlakovรฝch plynovodoch inลกtalovanรฉ.

Ustanovenia tohto pravidla sa vzลฅahujรบ predovลกetkรฝm na vysokotlakovรฉ plynovody nad 0,4 MPa, ktorรฝch oceฤพovรฉ chrรกniฤky sa projektovali a vyhotovili podฤพa zruลกenej normy STN 38 6450. Niektorรฉ postupy moลพno primerane pouลพiลฅ aj pri rieลกenรญ problรฉmov pre potrubia uloลพenรฉ v oceฤพovรฝch chrรกniฤkรกch pre inรฉ tlakovรฉ รบrovne (stredotlakovรฉ a nรญzkotlakovรฉ).

รšvodnรบ ฤasลฅ pravidla tvoria termรญny, definรญcie a skratky. ฤŽalลกia ฤasลฅ pravidla ลกpecifikuje meracie prรญstroje a pomรดcky na meranie a diagnostiku chrรกniฤiek. V prehฤพadnej tabuฤพkovej forme je uvedenรก odporรบฤanรก postupnosลฅ krokov diagnostickรฝch meranรญ. ฤŽalลกia tabuฤพka uvรกdza moลพnรฉ stavy sรบstavy chrรกniฤka โ€“ potrubie a rรกmcovรฝ nรกvrh opatrenรญ. Zรกvereฤnรก ฤasลฅ pravidla sa venuje รบdrลพbe a nรกpravnรฝm opatreniam.

Pravidlo mรก pรคลฅ prรญloh:

  • oceฤพovรฉ chrรกniฤky a ich prรญsluลกenstvo,
  • schรฉma a opis meranรญ elektrickรฝch parametrov na chrรกniฤke,
  • moลพnรฉ stavy a diagnostika sรบstavy potrubie โ€“ chrรกniฤka,
  • moลพnรฉ spรดsoby nรกpravnรฝch opatrenรญ v zรกvislosti od prรญฤin zistenej poruchy uloลพenia potrubia v chrรกniฤke,
  • agresivita pรดd a vรดd na oceฤพ.

TPP 906 01 Poลพiadavky na umiestลˆovanie stavieb v ochrannรฝch a bezpeฤnostnรฝch pรกsmach distribuฤnรฝch sietรญ
Pravidlo z marca tohto roka stanovuje poลพiadavky na umiestลˆovanie stavieb v ochrannom a bezpeฤnostnom pรกsme. Pri tvorbe pravidla autor vychรกdzal zo zรกkona ฤ. 50/1976 Zb. o รบzemnom plรกnovanรญ a stavebnom poriadku (stavebnรฝ zรกkon) v znenรญ neskorลกรญch predpisov a zรกkona ฤ. 656/2004 Z. z. o energetike (energetickรฝ zรกkon) v znenรญ neskorลกรญch predpisov.

Prvรบ ฤasลฅ pravidla tvoria termรญny a definรญcie. V ฤalลกej ฤasti sa stanovujรบ vลกeobecnรฉ zรกsady umiestลˆovania stavieb v ochrannom alebo bezpeฤnostnom pรกsme plynรกrenskรฉho zariadenia. V kapitole 4 sรบ uvedenรฉ vzdialenosti pre ochrannรฉ a bezpeฤnostnรฉ pรกsmo plynรกrenskรฉho zariadenia vyplรฝvajรบce z energetickรฉho zรกkona. Najdรดleลพitejลกou ฤasลฅou TPP je kapitola 5, v ktorej sรบ urฤenรฉ vzdialenosti umiestลˆovania stavieb od plynรกrenskรฝch zariadenรญ, priฤom sa zohฤพadลˆuje charakter zariadenรญ a na zรกklade toho sรบ potom stavby zaradenรฉ do kategรณriรญ. Pravidlo ฤalej urฤuje podmienky, pri ktorรฝch sa mรดลพu vzdialenosti skrรกtiลฅ. Pravidlo mรก jednu informatรญvnu prรญlohu, v ktorej sa stanovujรบ odporรบฤanรฉ a skrรกtenรฉ vzdialenosti stavieb od plynovodov podฤพa projektovanรฉho tlaku.

Uplatลˆovanรญm zรกsad uvedenรฝch v tomto pravidle sa zjednotรญ postup pri vydรกvanรญ sรบhlasu na umiestลˆovanie stavieb v ochrannรฝch a bezpeฤnostnรฝch pรกsmach plynรกrenskรฝch zariadenรญ.

TPP 702 08 Metรณdy pre rekonลกtrukcie a opravy plynovodov z polyetylรฉnu
Pravidlo z aprรญla tohto roka stanovuje podmienky a poลพiadavky na bezvรฝkopovรฉ metรณdy rekonลกtrukcie a obnovy plynovodov z ocele vลฅahovanรญm potrubia z polyetylรฉnu a na spรดsoby oprรกv plynovodov z polyetylรฉnu uloลพenรฝch v zemi pre rozvod zemnรฉho plynu s pracovnรฝm tlakom do 400 kPa. Pravidlo umoลพลˆuje pouลพiลฅ aj bezvรฝkopovรฉ metรณdy na rekonลกtrukcie a obnovy plynovodovย  potrubรญm z polyetylรฉnu.
Sรบฤasลฅou TPP je CD s programom Ax Sila na urฤenie ลฅaลพnej sily pre vลฅahovanie polyetylรฉnovรฉho potrubia.

TPP 702 09 Preruลกenie prietoku plynu v plynovodoch uzatvรกracรญmi balรณnmi

Pravidloย  z aprรญla tohto roka stanovuje podmienky a technickรฉ poลพiadavky na uzatvรกracie balรณny, ktorรฝmi sa dosiahne preruลกenie prietoku plynu v plynovodnรฝch potrubiach zhotovenรฝch z ocele a nekovovรฝch materiรกlov (napr. polyetylรฉn) s pracovnรฝm a uzatvรกracรญm tlakom do 500 kPa (5 barov). ฤŽalej sa vzลฅahuje aj na uzatvรกranie prietoku plynu s vyลกลกรญm pracovnรฝm tlakom plynovodov zhotovenรฝch podฤพa normy STN EN 1594 Plynovody na maximรกlny prevรกdzkovรฝ tlak nad 16 barov. Podฤพa poลพiadaviek na prevรกdzku treba tlak plynu v potrubรญ upraviลฅ tak, aby bolo moลพnรฉ bezpeฤne preruลกiลฅ prietok plynu balรณnmi.

Pravidlo mรก tri prรญlohy:

  • uzatvรกracia sรบprava,
  • balรณnovacia sรบprava s obtokom,
  • schรฉma uloลพenia balรณna v potrubรญ.

TPP 704 03 Domovรฉ plynovody z viacvrstvovรฝch rรบrok
Pravidlo z marca 2009 stanovuje poลพiadavky a podmienky na inลกtalรกciu domovรฝch rozvodov zemnรฉho plynu, bioplynu, ฤalej propรกnu, butรกnu a ich zmesi, prรญpadne ich zmesi so vzduchom z viacvrstvovรฝch rรบrok s prevรกdzkovรฝm tlakom do 5 barov, vrรกtane.

Zรกkladnรฝm prvkom viacvrstvovej rรบrky je hlinรญkovรก rรบrka, ktorรก je z vnรบtornej a vonkajลกej strany potiahnutรก zosieลฅovanรฝm polyetylรฉnom.

Pravidlo mรก ลกtyri prรญlohy:

  • rozmery rรบrok,
  • hodnoty menovitej svetlosti nadprietokovรฝch poistiek,
  • dimenzovanie plynovodu podฤพa dopravovanรฉho mnoลพstva zemnรฉho plynu,
  • dimenzovanie plynovodu podฤพa dopravovanรฉho mnoลพstva propรกnu, butรกnu a ich zmesi.

Vypracovanie, schvรกlenie a vydanie tohto TPP zabezpeฤilo Zdruลพenie odbornรญkov plynovรฝch zariadenรญ, poboฤka Bratislava.

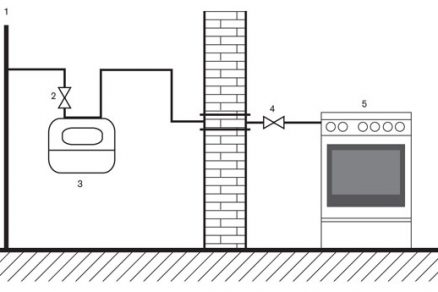

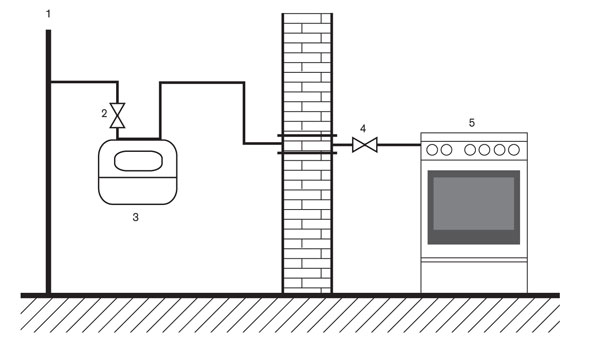

Prรญklad krรกtkeho rozvodu plynu โ€“ inลกtalรกcia bez uzรกveru za plynomerom
1 โ€“ stรบpacie potrubie, 2 โ€“ uzรกver plynu pred plynomerom, 3 โ€“ plynomer, 4 โ€“ uzรกver plynu pred spotrebiฤom, 5 โ€“ plynovรฝ spotrebiฤ

Najnovลกie TPP
V sรบฤasnosti sรบ najaktuรกlnejลกie TPP z jรบla 2009:

  • TPP 702 06 Plynovody v kolektoroch,
  • TPP 702 10 Plynovody a prรญpojky s vysokรฝm tlakom,
  • TPP 704 01 Odbernรฉ plynovรฉ zariadenia na zemnรฝ plyn v budovรกch

Vลกetky TPP si moลพno objednaลฅ v Slovenskej plynรกrenskej agentรบre, s. r. o., alebo vย  Zdruลพenรญ odbornรญkov plynovรฝch zariadenรญ, poboฤka Bratislava.

Peter Sitรกr
Obrรกzky: archรญv autora

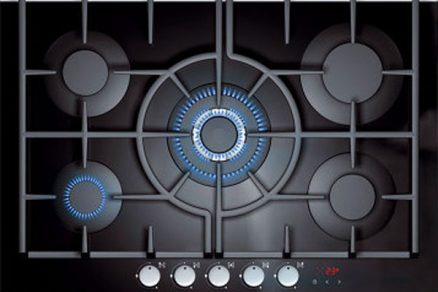

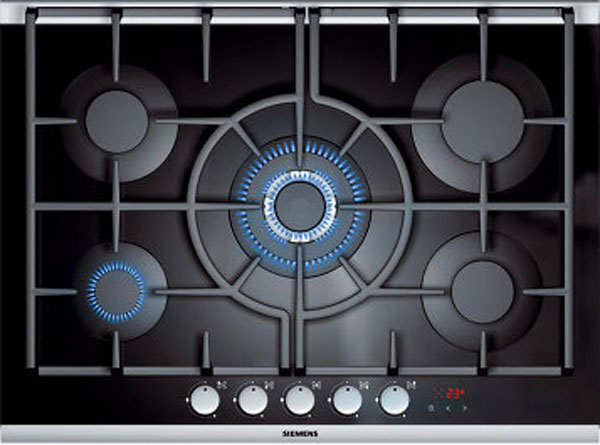

Foto: Siemens
Autor pรดsobรญ v Slovenskej plynรกrenskej agentรบre, s. r. o.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise TZB HAUSTECHNIK.
