Perfektná kanalizácia pre výškové budovy

Partneri sekcie:

Tvarovky Geberit HDPE Sovent zabezpečujú vyrovnávanie tlaku vo zvislom odpadovom potrubí výškových budov, a tým zvyšujú jeho kapacitu a kompletne nahrádzajú doplnkové vetracie potrubie. Tým umožňujú znížiť náklady na realizáciu kanalizačného systému vo výškových budovách.

Building drainage Sovent.eps   1 1 takeover SK sk
Building drainage common.eps   1 1 takeover SK sk
Sovent Vergleich Konv coated300 T53.tif SK sk
Sovent High Power.tif SK sk preview
Sovent High Power.tif   1 1 takeover SK sk

Výzva pre odborníkov na hydrauliku

V bežnom kanalizačnom potrubí začínajú od určitej výšky platiť zvláštne zákony prúdenia. Rýchlo sa meniaci tlak môže viesť k tomu, že sa obsah ležatého potrubia v dôsledku vysokého podtlaku alebo pretlaku vo zvislom odpadovom potrubí vysaje dovnútra alebo naopak vytlačí von. Obe situácie sú veľmi nežiaduce. Aby sa týmto prípadom predchádzalo, má mnoho výškových budov až príliš veľkoryso dimenzované zvislé odpadové potrubie a naňho v pravidelných intervaloch napojené paralelné vetracie potrubie.

Geberit know-how v praxi

S tvarovkou Sovent vyvinul Geberit cenovo nenáročnú a technicky perfektnú alternatívu k bežným kanalizačným systémom vo výškových budovách. Geberit Sovent zabraňuje hydraulickému „zablokovaniu“ v odpadovom potrubí a tým zvyšuje jeho prietokovú kapacitu. Zároveň Sovent zaisťuje cirkuláciu vzduchu medzi ležatým a zvislým potrubím. V dôsledku toho je paralelné vetracie potrubie zbytočné. Okrem toho prepážka zabraňuje prenikaniu peny alebo vodnej hmly do kanalizačných odbočiek.

Bežný kanalizačný systém s vetracím potrubím

Kanalizačný systém s tvarovkami Geberit PE Sovent

Bežný kanalizačný systém s vetracím potrubím

  • Priemer odpadového potrubia: DN 150
  • Priemer vetracieho potrubia: DN 80

Kanalizačný systém s tvarovkami Geberit PE Sovent

  • Priemer odpadového potrubia: DN 100
  • Vetracie potrubie je zbytočné

24 metrov vysoká testovacia veža

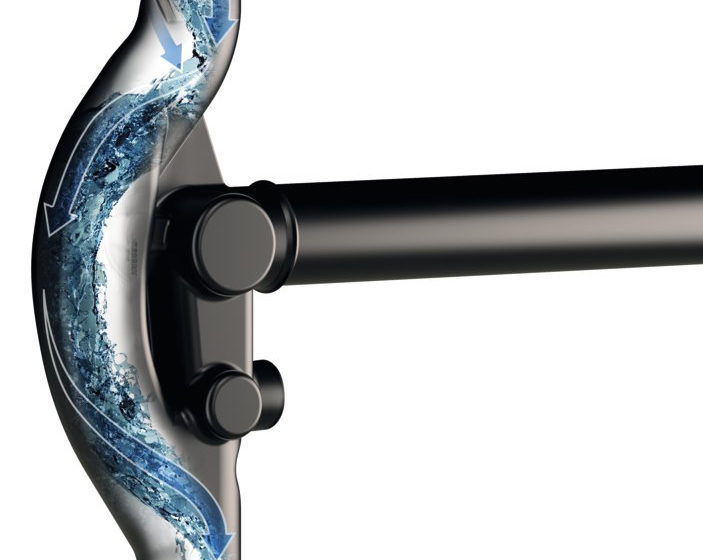

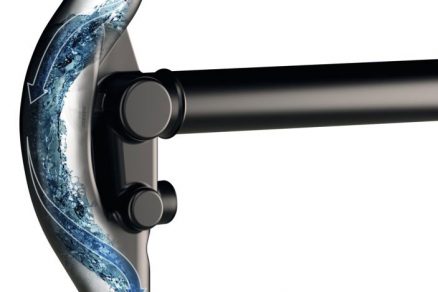

Počas optimalizačných prác na tvarovke Sovent DN 100 sa špecialisti spoločnosti Geberit v odbore prúdenia inšpirovali práve týmto javom a vyvinuli v hornej časti tvarovky asymetrické prehnutie. To uvedie vodu do rotačného pohybu a vytvorí uprostred rúry nepretržitý stĺpec vzduchu, ktorý zaistí vyrovnávanie tlaku v potrubí. Po dôkladných počítačových simuláciách boli prototypy optimalizovaných tvaroviek Sovent skúšané na 24 metrov vysokej veži s odpadovým potrubím. Skúšky na skúšobnej veži potvrdili výsledky počítačových simulácií – nová hydraulicky optimalizovaná tvarovka Sovent má o viac než 30 % vyššiu prietokovú kapacitu. Vďaka patentovanej technológii prúdenia môže odpadové potrubie s priemerom DN 100 pri použití nových tvaroviek Geberit Sovent dosiahnuť prietokovú kapacitu dvanásť litrov za sekundu. V bežnom odpadovom systéme by bolo potrebné odpadové potrubie DN 150 a doplnkové vetracie potrubie DN 80. Úspory materiálu a nákladov v dôsledku použitia tvaroviek Sovent sú preto značné.

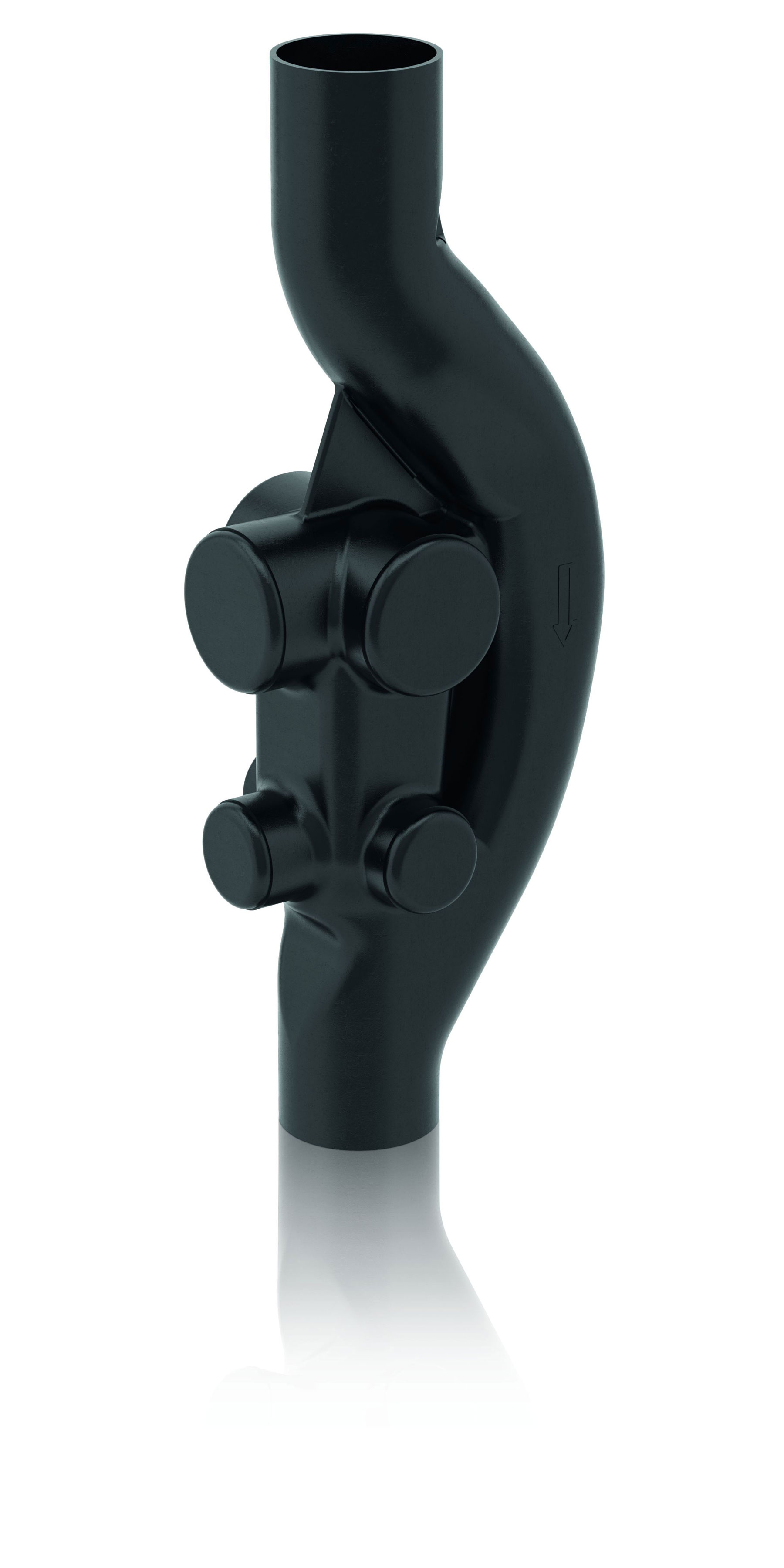

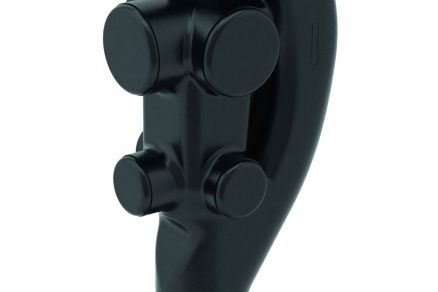

Tvarovka Geberit Sovent

Tvarovka Geberit Sovent

Porovnanie prúdenia odpadovej vody v bežnom potrubí a v potrubí s tvarovkou Geberit Sovent

Porovnanie prúdenia odpadovej vody v bežnom potrubí a v potrubí s tvarovkou Geberit Sovent

Ďalšie informácie: www.geberit.sk/sovent

ZDROJ: PR článok Geberit Slovensko s.r.o.
