Plastové rozvádzače AX
Ak ste si niekedy položili otázku, či môže byť produkt extrémne odolný a zároveň extrémne flexibilný, existuje jednoduchá odpoveď: Áno, je to skutočne možné. Firma Rittal má v ponuke množstvo plastových rozvádzačov typu AX. Tieto rozvádzače spájajú všetky výhody extrémne odolného materiálu a plnej slobody pri návrhu, čo sa týka vnútornej výzbroje rozvádzača.

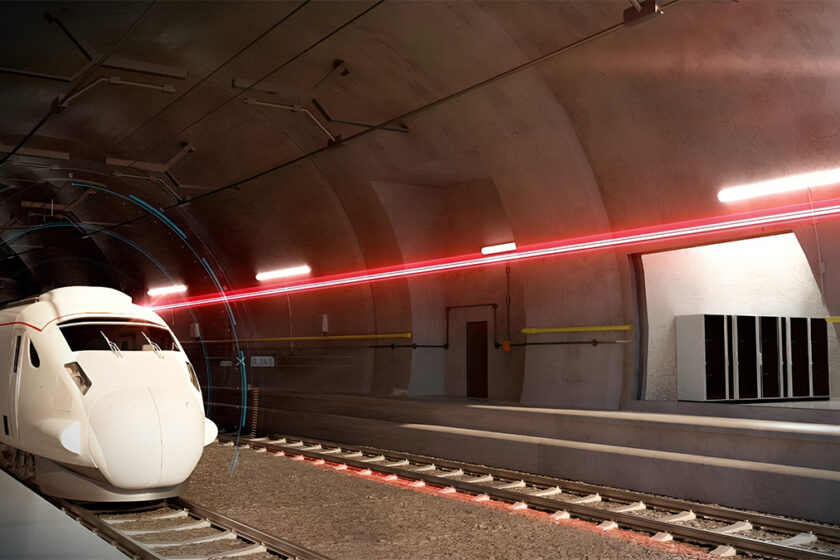

Skutočný charakter sa často ukáže, až keď ide do tuhého a rozvádzače nie sú výnimkou. Pozrime sa napríklad na železničné tunely, kde na stenách tunela bývajú umiestnené rozvádzače pre bezpečnostné osvetľovacie systémy a napájací zdroj pre záchranné zložky. Takýto rozvádzač musí mať vysokú odolnosť, pretože vysokorýchlostný vlak generuje pri prejazde tunelom obrovskú tlakovú vlnu. Tento efekt je ešte väčší, ak sa dva vlaky v tuneli míňajú. Rozvádzače musia odolávať extrémnym výkyvom tlaku a tiež vysokej rýchlosti prúdu vetra.
Testované v tuneli v reálnych podmienkach
Nemecké stredisko pre letectvo a kozmonautiku (DLR) testovalo plastové rozvádzače AX. Tieto testy potvrdili, že plastové rozvádzače AX firmy Rittal spĺňajú požiadavky na nasadenie v tuneloch. Na základe smernice Deutsche Bahn (Ril 853.2001 A01) boli testované tri modely plastových rozvádzačov AX. V aerodynamickom tuneli a tlakovej komore DLR preukázali svoju extrémnu odolnosť a vhodnosť pre tunelové aplikácie aj železničné projekty.
Ľad, dážď a slnko

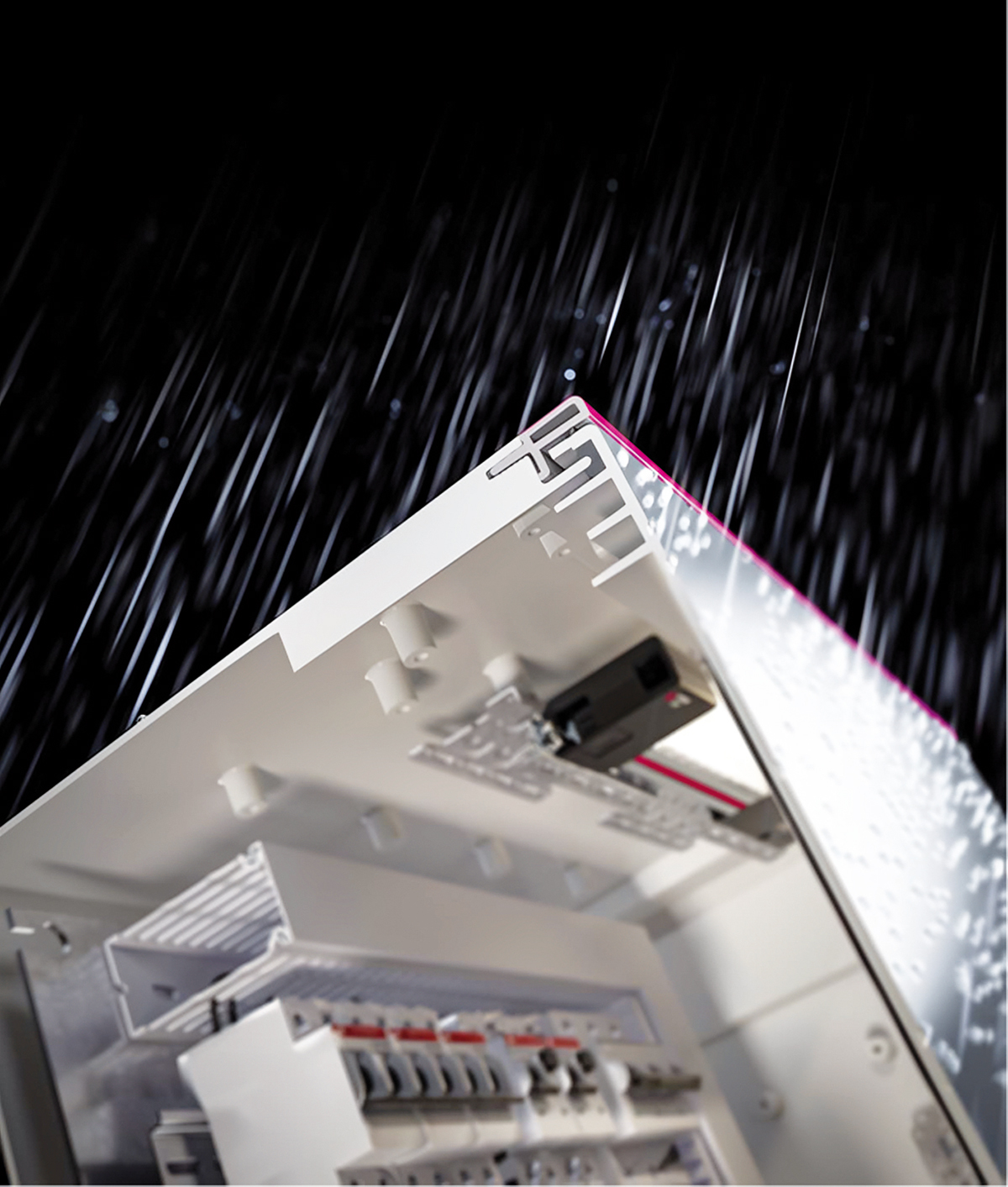

Tieto rozvádzače však môžu ponúknuť ešte viac. Rovnako pôsobivé sú aj vo vonkajšom prostredí, napríklad vo vodárenskom priemysle a čistiarňach odpadových vôd, kde sú nepretržite vystavené poveternostným vplyvom spôsobeným ľadom, dažďom a slnkom. Rittal stále používa pre svoje plastové rozvádzače AX polyester vystužený sklenými vláknami.
Úpravou zloženia tohto materiálu sa dosahuje až 7x vyššia odolnosť proti UV žiareniu. Rozvádzače navyše spĺňajú vonkajšie hodnotenie UL F1 (UL 746C). Ďalšou výhodou je ich schopnosť zadržiavať prach a vodu. Aby splnili stupeň krytia IP 66/NEMA 4X (IP 56/NEMA 12, variant s priehľadovým oknom), vybavil Rittal dvere svojich plastových rozvádzačov celoobvodovým tesnením. Aby bola zaistená ochrana proti prachu a vode, je na hornej a spodnej hrane dverí umiestnený ochranný pásik proti vniknutiu vody, rozvádzače majú tak dvojité tesnenie.
Plastové rozvádzače sa tiež môžu pochváliť vynikajúcim správaním pri požiari. Materiál zodpovedá triede V-0 normy UL 94, ktorá stanovuje, že plast musí prestať horieť do desiatich sekúnd a nesmie vytvárať žiadne žeravé kvapky. Z hľadiska elektrickej izolácie spĺňajú rozvádzače požiadavky normy STN EN 61140 triedy ochrany II. Samozrejmosťou je schválenie UL 508A pre severoamerický trh.
Flexibilné a univerzálne

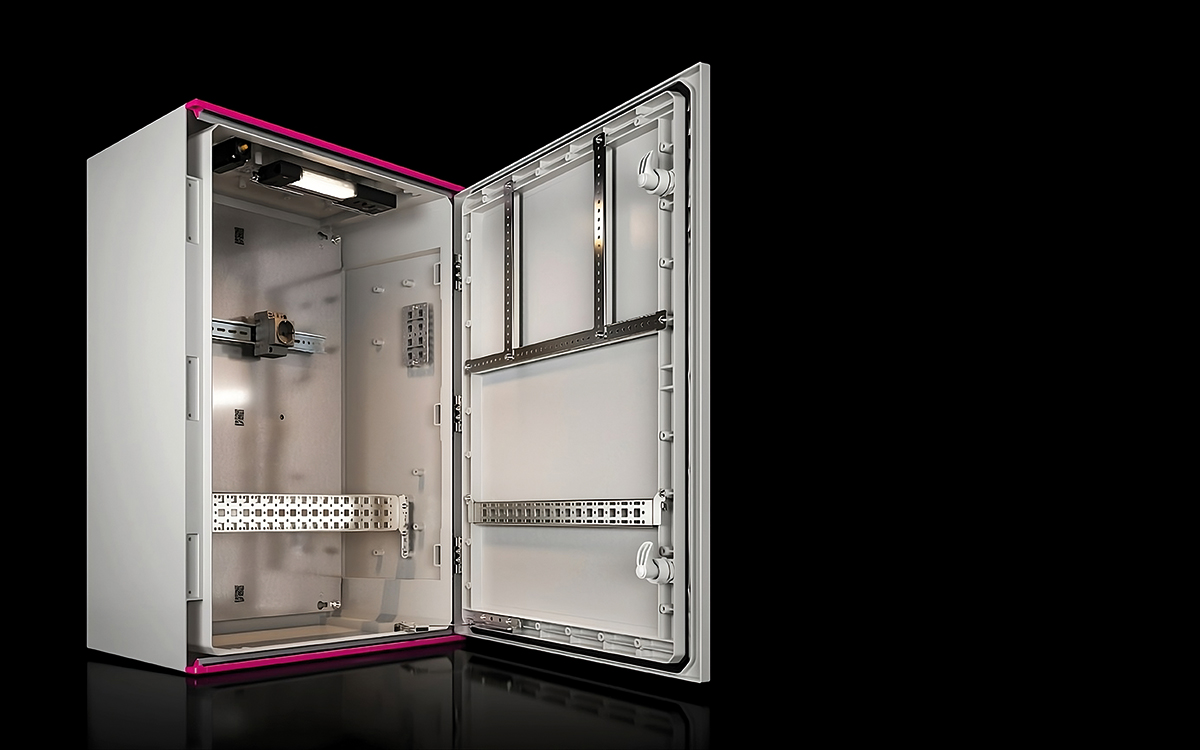

Čo sa týka vnútorného vybavenia plastových rozvádzačov AX, možnosti boli doteraz často veľmi obmedzené, ale to už neplatí. Spoločnosť Rittal použila systémovú koncepciu vnútorného príslušenstva z oceľových rozvádzačov a rozvádzačov z nehrdzavejúcej ocele aj v plastových rozvádzačoch. To znamená, že vnútorná strana rozvádzača má integrované početné montážne výlisky, ktoré uľahčujú použitie systémového príslušenstva, ako sú nosné lišty, aretácia dverí, dverové spínače, vnútorné dvere a pod.
Univerzálne držiaky vytvárajú raster 25 mm známy zo systémových rozvádzačových skríň VX25. To má tú výhodu, že príslušenstvo pre systémové rozvádzače VX25 a kompaktné rozvádzače AX možno tiež použiť v plastovom rozvádzači AX – od svetiel a systémových šasi až po uzatváracie systémy – na rýchlu inštaláciu komponentov, pričom umožňujú plnú slobodu pri návrhu vnútorného vybavenia.
Dvere poskytujú dodatočnú montážnu plochu v podobe výstužného rámu, do ktorého možno veľmi ľahko osadiť lišty, systémové šasi, dverné lišty alebo vrecko na uloženie dokumentácie rozvádzača. Montážne výlisky eliminujú potrebu obrábania korpusu rozvádzača bez toho, aby bolo ohrozené krytie rozvádzače IP. Montáž plastového rozvádzača na stenu alebo stĺp je rovnako jednoduchá, pretože zadný panel je vybavený nalisovanými závitmi na upevnenie skrutiek pri pripevňovaní držiakov.
Rýchlo a pohodlne
Montážna doska, ktorá je súčasťou dodávky, je zabalená mimo rozvádzača, čo znamená, že obrábanie a montáž komponentov na montážnu dosku sa môžu začať okamžite. Proces inštalácie osadenej montážnej dosky je tiež veľmi priamočiary – jednoducho sa nasunie na skrutky so závitom a pevne priskrutkuje na miesto.
Plastové rozvádzače AX majú symetrický dizajn, čo znamená, že ich možno v prípade potreby ľahko otočiť o 180°. Závesy dverí sú navyše vymeniteľné, takže ich možno presunúť na druhú stranu – otváranie teda možno mať na ľavej alebo pravej strane, dokonca aj na mieste v niekoľkých jednoduchých krokoch.

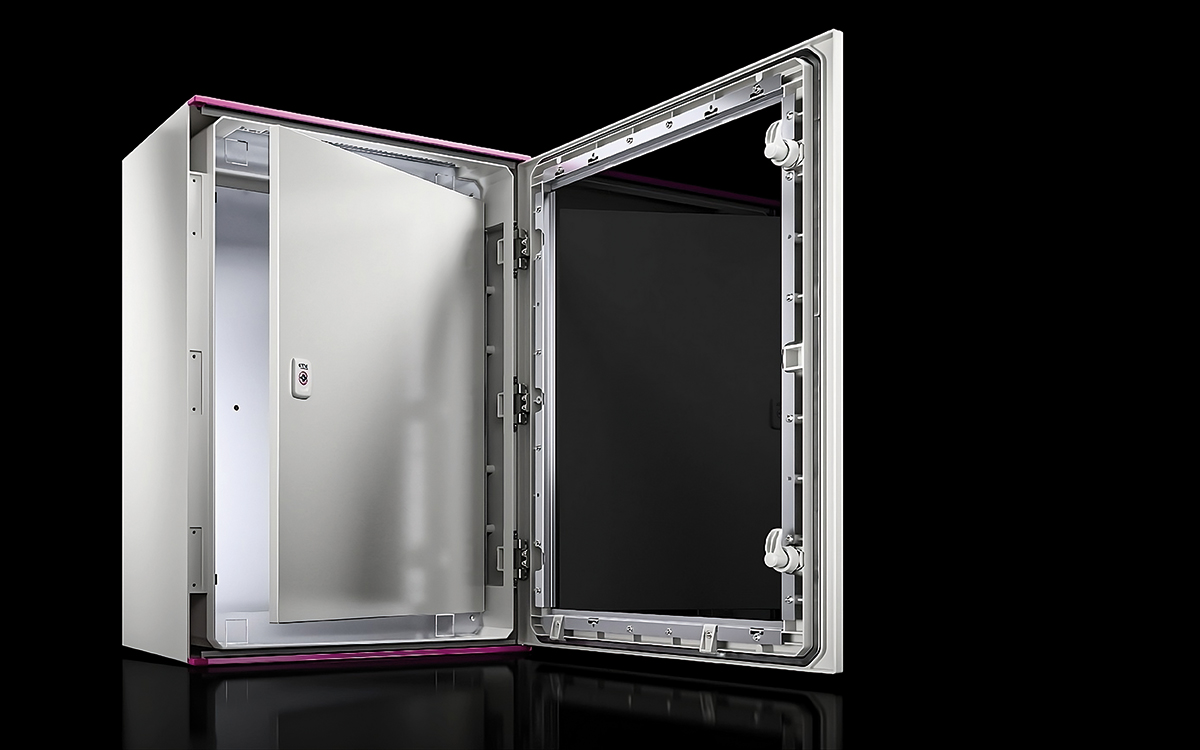

Vnútorné dvere poskytujú dvojitú bezpečnosť
Ak sa rozvádzače používajú napr. ako ovládacie terminály, tlačidlá a displeje inštalované na vonkajších dverách sú často vystavené poveternostným vplyvom alebo neoprávnenému prístupu bez akejkoľvek ochrany. Rittal teraz poskytuje väčšiu bezpečnosť pre terminály – a pre obsluhujúci personál – s novým štandardným riešením pre vnútorné dvere. Rozšírenie príslušenstva, ktoré je k dispozícii pre plastové rozvádzače AX a kompaktné rozvádzače z oceľového plechu AX, možno rýchlo a jednoducho nainštalovať do rozvádzača ako druhú úroveň a ovládací panel bez potreby akýchkoľvek mechanických úprav.
S novými vnútornými dverami od Rittal možno oddeliť technickú a prevádzkovú úroveň rozvádzačov. Na jednej strane to ponúka ochranu komponentov inštalovaných v zadnej časti rozvádzača, na druhej chráni obsluhujúci personál pred elektricky živými časťami. Povrch vnútorných dverí možno použiť aj ako dodatočnú montážnu úroveň na inštaláciu tlačidiel, displejov a pod., čo prináša dodatočný montážny priestor v rámci rozvádzača. V závislosti od použitia a požiadaviek možno vnútorné dvere inštalovať do rozvádzača v rôznej hĺbke, čo zvyšuje flexibilitu riešenia.
Rozvádzače s chránenými ovládacími komponentmi na vnútorných dverách sa používajú napríklad v náročnom vonkajšom prostredí: v špeciálnych vozidlách, ako sú cisterny a žeriavy, ale aj pri manipulácii s vodou a odpadovými vodami, ako napríklad v čističkách odpadových vôd, námornom priemysle v prístavoch, v železničných aplikáciách a pod.
Zdroj: PR článok RITTAL s.r.o.
