Podlahovรฉ vykurovanie โ€“ nopovรฝ systรฉm

Partneri sekcie:

Teplovodnรฉ podlahovรฉ vykurovanie moลพno ukladaลฅ viacerรฝmi spรดsobmi. Jednรฝm z nich je nopovรฝ systรฉm, pri ktorom sa rรบry kladรบ v presne definovanรฝch rozstupoch podฤพa projektu.

01 Viessmann MS 02123
02 Viessmann MS 02124
03 Viessmann MS 02125
04 Viessmann MS 02126
05 Viessmann MS 02128
06 Viessmann MS 01365
07 Viessmann MS 02129
08 Viessmann

Nopovรฝ prvok s polystyrรฉnovou nopovou fรณliou a dvojvrstvovou EPS (expandovanรก polystyrรฉnovรก pena) umoลพลˆuje pravouhlรฉ a diagonรกlne uloลพenie. Dvojvrstvovรก polystyrรฉnovรก konลกtrukcia nopov (hore tvrdรฉ a dole mรคkkรฉ) je pochรดdzna a dosahuje normou poลพadovanรฉ zvukovo- a tepelnoizolaฤnรฉ hodnoty.

Pred uloลพenรญm nopovรฉho prvku sa pozdฤบลพ vลกetkรฝch zvislรฝch hraniฤnรฝch prvkov, ako sรบ steny, schodiskรก, stฤบpy, piliere a podobne, nainลกtaluje boฤnรฝ izolaฤnรฝ pรกs. Natavenรก PE-fรณlia optimรกlne pokryje oblasลฅ boฤnej ลกkรกry medzi okrajovรฝm izolaฤnรฝm pรกsom a nopovรฝm prvkom, ฤรญm sa zabrรกni vniknutiu poteru, ako aj vzniku akustickรฝch a tepelnรฝch mostov. Nopovรฝ prvok je vyrobenรฝ s obojstrannรฝm presahom fรณlie, ktorรฝ zabezpeฤuje, aby nopy do seba v dvoch radoch zapadali. Pri kladenรญ pri stene treba tento presah fรณlie odrezaลฅ aลพ po tepelnรบ izolรกciu.

Nopovรฝ prvok zarezanรฝ do sprรกvneho tvaru treba priloลพiลฅ pod fรณliu okrajovรฉho izolaฤnรฉho pรกsu k stene. ฤŽalลกรญ nopovรฝ prvok je potrebnรฉ priloลพiลฅ tak, aby fรณliovรฝ presah zapadol do uลพ poloลพenรฉho prvku (zabrรกni sa vzniku akustickรฝch a tepelnรฝch mostov). Takto vytvorenรก stykovรก plocha je ideรกlna pod nivelizaฤnรฝ poter. Poslednรฝ prvok v rade treba zrezaลฅ v mieste rohu na poลพadovanรบ dฤบลพku. ฤŽalลกie nopovรฉ prvky je potrebnรฉ klรกsลฅ s posunutรฝmi ลกkรกrami. Pri dvojvrstvovom kladenรญ (izolaฤnรก doska a nopovรฝ prvok) treba dbaลฅ na to, aby sa hornรก vrstva klรกdla voฤi spodnej so ลกkรกrovรฝm posunom. Presahujรบce nopy uloลพenรฉho nopovรฉho prvku je potrebnรฉ dobre zatlaฤiลฅ nohami. Toto rieลกenie je vhodnรฉ aj pri pouลพitรญ nivelizaฤnรฉho poteru. ล peciรกlna geometria nopovรฝch prvkov a ich usporiadanie na celom prvku tvoria zรกklad na kladenie systรฉmovรฝch vykurovacรญch rรบr s rozmerom 16 ร— 2 mm, resp. 17โ€ฏร—โ€ฏ2โ€ฏmm. Moลพnรฉ je aj uhloprieฤne kladenie systรฉmovรฝch rรบr bez dodatoฤnej pomรดcky.

Tak moลพno vyrieลกiลฅ aj komplikovanรฉ pรดdorysy. Systรฉmovรก vykurovacia rรบra sa bez pouลพitia ฤalลกรญch nรกstrojov zatlaฤรญ nohou medzi nopy. Dosadnutie rรบry na sprรกvne miesto je vฤaka konลกtrukcii nopov poฤuteฤพnรฉ. Vykurovanie moลพno inลกtalovaลฅ aj pri nรญzkych teplotรกch. Na preklenutie oblasti dverรญ medzi dvomi miestnosลฅami sa pouลพije vyrovnรกvacรญ nopovรฝ prvok v spojenรญ s vyrovnรกvacou nopovou fรณliou. Montรกลพ dilataฤnรฝch profilov sa realizuje na miestach urฤenรฝch v projekte. Pomocou vodiacich oblรบkov sa dajรบ systรฉmovรฉ rรบry presmerovaลฅ do oblasti stropov, stien alebo rozdeฤพovaฤa. Skrinka rozdeฤพovaฤa sa mรดลพe namontovaลฅ na alebo pod omietku. Pripojovacรญ nopovรฝ prvok umoลพลˆuje nekomplikovanรฉ prispรดsobenie odstupu kladenia v oblasti rozvรกdzaฤa.

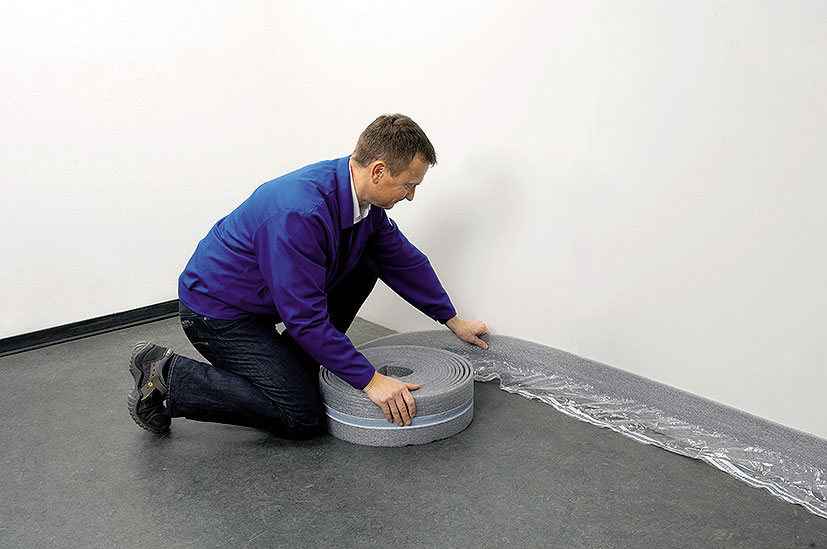

01 | Okrajovรฝ izolaฤnรฝ pรกs
Pred uloลพenรญm nopovรฉho prvku sa pozdฤบลพ vลกetkรฝch zvislรฝch hraniฤnรฝch prvkov, ako sรบ steny, schodiskรก, stฤบpy, piliere a podobne, nainลกtaluje boฤnรฝ izolaฤnรฝ pรกs. Natavenรก PE-fรณlia optimรกlne pokryje oblasลฅ boฤnej ลกkรกry medzi okrajovรฝm izolaฤnรฝm pรกsom a nopovรฝm prvkom, ฤรญm sa zabrรกni vniknutiu poteru.

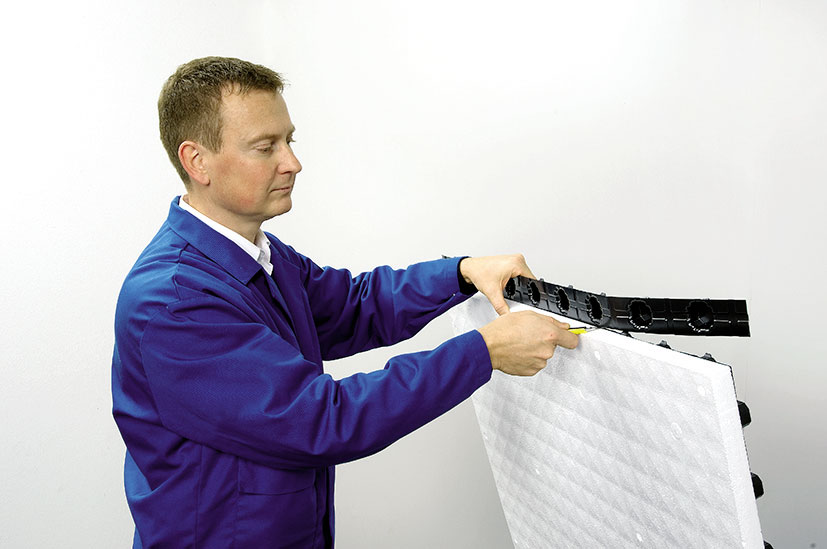

02 | Zrezanie fรณliovรฉho presahu
Nopovรฝ prvok je vyrobenรฝ s obojstrannรฝm presahom fรณlie, ktorรฝ zabezpeฤuje, aby nopy do seba v dvoch radoch zapadali. Pri ukladanรญ pri stene treba tento presah fรณlie odrezaลฅ aลพ po tepelnรบ izolรกciu.

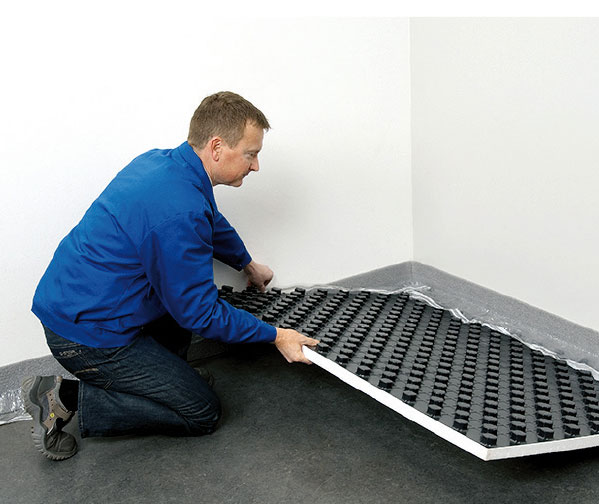

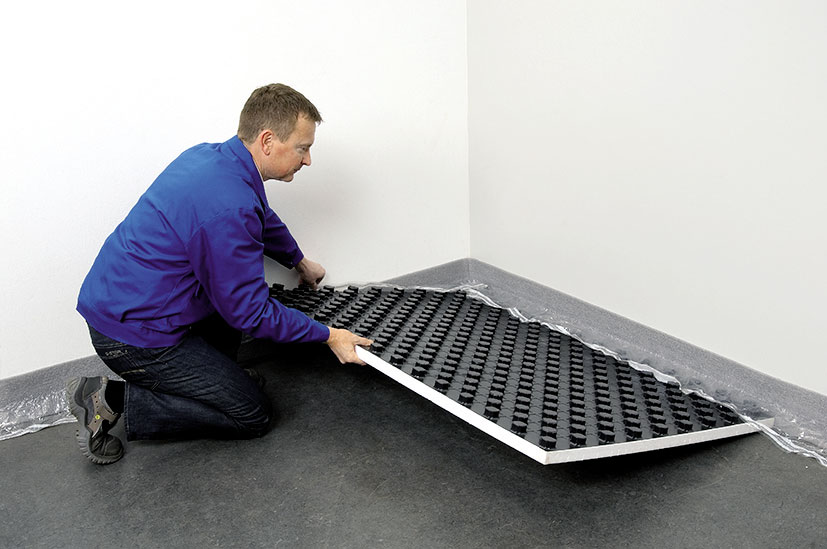

03 | Uloลพenie nopovรฉho prvku
Nopovรฝ prvok zarezanรฝ do sprรกvneho tvaru sa uloลพรญ pod fรณliu okrajovรฉho izolaฤnรฉho pรกsu tesne k stene.

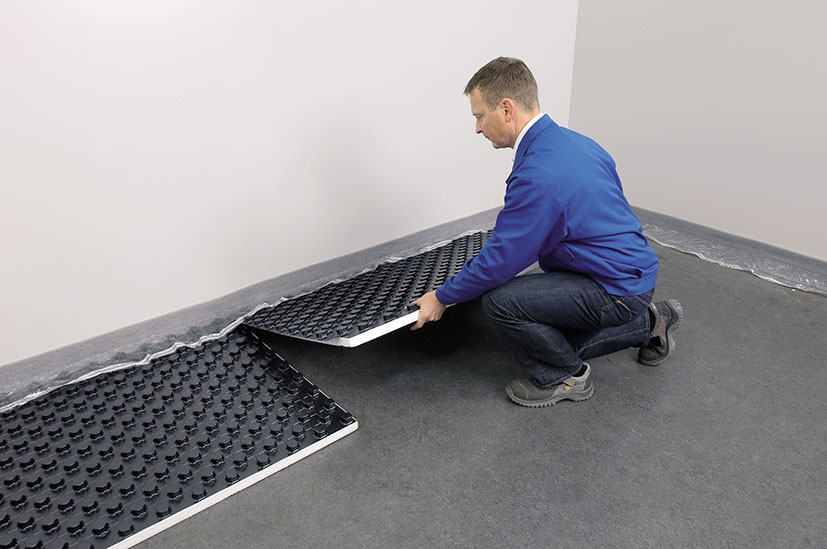

04 | Spรกjanie nopovรฝch prvkov
ฤŽalลกรญ nopovรฝ prvok sa priloลพรญ tak, aby fรณliovรฝ presah na stykovej strane zapadol do uลพ poloลพenรฉho prvku (zabrรกni sa vzniku akustickรฝch a tepelnรฝch mostov).

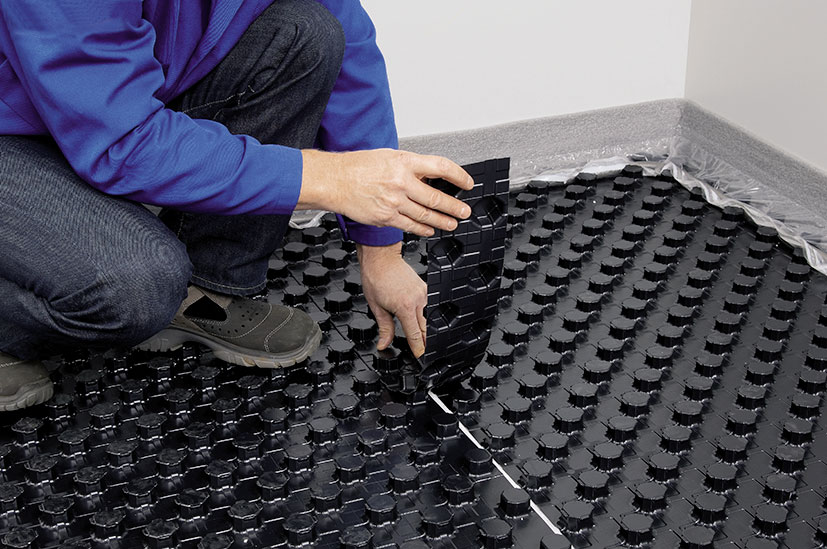

05 | Nopovรฝ prvok v rohu
Poslednรฝ prvok v rade v mieste rohu sa zreลพe na poลพadovanรบ dฤบลพku. ฤŽalลกie nopovรฉ prvky sa kladรบ s posunutรฝmi ลกkรกrami. Pri dvojvrstvovom kladenรญ (izolaฤnรก doska a nopovรฝ prvok) treba dbaลฅ na to, aby sa hornรก vrstva klรกdla voฤi spodnej so ลกkรกrovรฝm posunom.

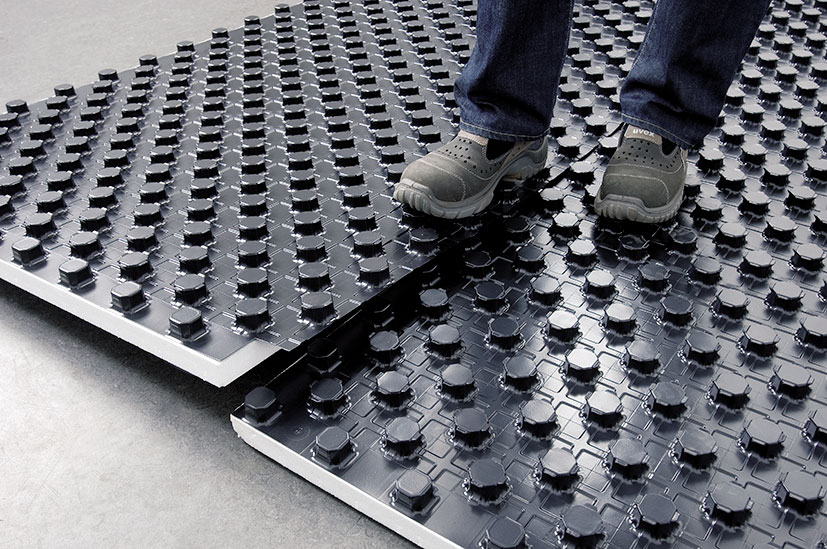

06 | Zatlaฤenie presahov
Presahujรบce nopy uloลพenรฉho nopovรฉho prvku je potrebnรฉ dobre zatlaฤiลฅ nohami.

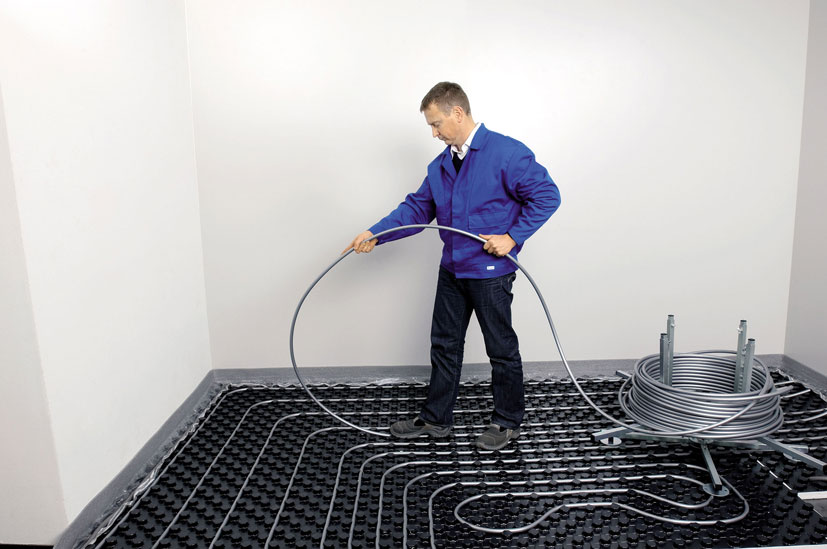

07 | Vykurovacie rรบry
Vykurovacie rรบry sa poloลพia na nopovรฉ prvky v minimรกlnych odporรบฤanรฝch vzdialenostiach.

08 | Zatlaฤenie rรบr medzi nopy
Systรฉmovรก vykurovacia rรบra sa bez pouลพitia ฤalลกรญch nรกstrojov zatlaฤรญ nohou medzi nopy. Dosadnutie rรบry na sprรกvne miesto je vฤaka konลกtrukcii nopov poฤuteฤพnรฉ.

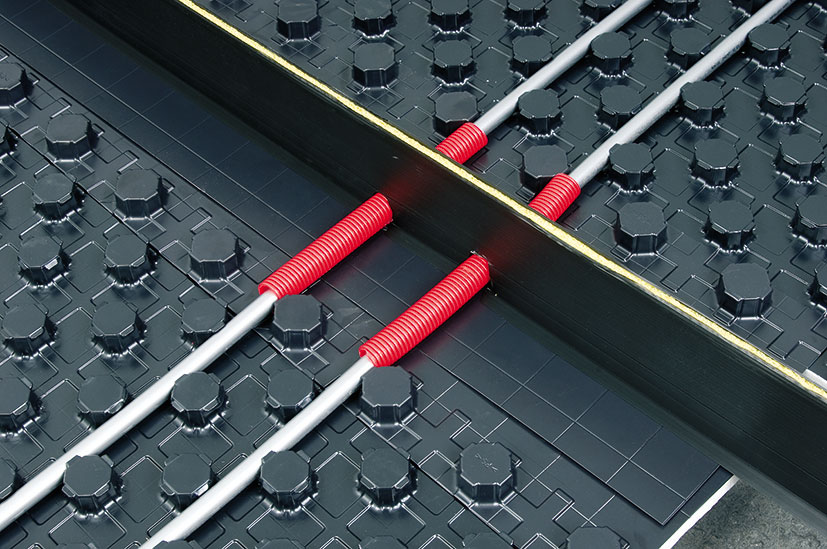

09 | Montรกลพ dilataฤnรฉho profilu
Na preklenutie oblasti dverรญ medzi dvomi miestnosลฅami sa pouลพije vyrovnรกvacรญ nopovรฝ prvok v spojenรญ s vyrovnรกvacou nopovou fรณliou.

Info o systรฉme:

  • Systรฉmovรก doska NM 50/30 (kupolkovรฝ, tzv. nopovรฝ prvok) โ€“ z expandovanej polystyrรฉnovej peny EPS-DES, sg/30-2โ€ฏmm; nopovรฝ prvok s polystyrรฉnovou nopovou fรณliou a 2-vrstvovou EPS; rozmery: 1 450 ร— 950 ร— 50 mm, celkovรก vรฝลกka: 50 mm, vรฝลกka izolรกcie: 30 mm, vรฝลกka nopov: 20โ€ฏmm; celkovรก efektรญvna plocha: 1,26 m2, tepelnรฝ odpor: 0,75โ€ฏ(m2โ€ฏ.โ€ฏK)/W, pravouhlรฉ vzdialenosti kladenia: 50/100/150/200/250/300 mm, max. prevรกdzkovรฉ zaลฅaลพenie: 5 kN/m2

ฤŒo budete potrebovaลฅ

  • Nopovรฝ prvok – Systรฉmovรก doska NM 50/30, dodรกvanรก jednotka: 8 ks, efektรญvna celkovรก plocha: 10,08 m2, m2    108 โ‚ฌ
  • Pripojovacรญ prvok – Pripojovacรญ prvok NM 50/30, rozmery: 1 000 ร— 500 ร— 30 mm, efektรญvna ยญplochaโ€ฏuloลพenia: 0,5 m2, dodรกvanรก jednotka: 10 ks, efektรญvna celkovรก plocha: 5 m2, 10 ks    60 โ‚ฌ
  • Vyrovnรกvacรญ nopovรฝ prvok – Vyrovnรกvacรญ nopovรฝ prvok NM 50/30, rozmery: 1 000 ร— 250 ร— 50 mm, dodรกvanรก ยญjednotka: 10 ks, 10 ks    100 โ‚ฌ
  • Vyrovnรกvacia nopovรก fรณlia – rozmery: 1 000 ร— 250 ร— 50 mm, dodรกvanรก ยญjednotka: 10 ks, 10 ks    50 โ‚ฌ
  • Upevลˆovacรญ pรกs – rozmery: 1 000 ร— 250 ร— 50 mm, dodรกvanรก ยญjednotka: 10 ks, 10 ks    75 โ‚ฌ
  • Systรฉmovรก rรบra (16 ร— 2 mm), napr. 5-vrstvovรก rรบra PEXc, max. prevรกdzkovรฝ tlak: 6 bar, max. prevรกdzkovรก teplota: 95 ยฐC, rozmery: 16 ร— 200 ร— 200 alebo 600 m, ks (200 m)    192 โ‚ฌ
  • Nรกkrutky so zvernรฝm krรบลพkom, mosadz, 16 ร— 2 mm, 10 ks    26 โ‚ฌ
  • Spojka, ks    3,70 โ‚ฌ
  • Ochrannรก rรบrka, 25 m, ks    26 โ‚ฌ
  • Okrajovรฝ izolaฤnรฝ pรกs 150 mm Standard/tekutรฝ poter, vรฝลกka: 150 mm, hrรบbka: 8 mm, rolka: 25 m, ks    11 โ‚ฌ/40 โ‚ฌ
  • Koleno vedenia rรบr 25/29 na 90ยฐ zahnutie rรบr v oblasti stien, stropov aโ€ฏrozdeฤพovaฤa, dodรกvanรก jednotka: 10 ks    14 โ‚ฌ
  • Dilataฤnรฝ profil, dฤบลพka: 1 800 mm, vรฝลกka: 100 mm, hrรบbka: 10 mm, dodรกvanรก jednotka: 10 ks    156 โ‚ฌ
  • Regulรกtor na nastavenie konลกtantnej teploty s ฤerpadlom Wilo Yonos Para, 230 V/50 Hz, ลกรญrka: 230 mm, ks    466 โ‚ฌ
  • Rozdeฤพovaฤ s prietokomerom (pre 3 aลพ 12 okruhov), pre 3 okruhy, mosadz alebo antikoro, ks    od 109 โ‚ฌ
  • Guฤพovรฝ kohรบt G 1 vnรบtornรฝ/vnรบtornรฝ zรกvit, vnรบtornรฝ/vonkajลกรญ zรกvit, dฤบลพka: 69 mm, ks    12 โ‚ฌ
  • Skrinka โ€“ podomietkovรก, ks    od 53 โ‚ฌ
  • Skrinka โ€“ nadomietkovรก, ks    od 48 โ‚ฌ
  • Zรณnovรก regulรกcia podlahovรฉho ยญvykurovania
  • Nรกradie a pomรดcky: montรกลพny prรญstroj Tacker, odvรญjaฤka, skladacia, odvรญjaฤka na vykurovacie potrubie systรฉmu Vitoset 16 ร— 2 mm, PVC lepiaca pรกska, ruฤnรฝ odvรญjaฤ na lepiacu pรกsku, profilovรฉ klieลกte na dilataฤnรฉ ลกkรกry, noลพnice na strihanie rรบr pre vรฝhrevnรฉ rรบry systรฉmu Vitoset 16 ร— 2 mm, kalibrovaฤ typu 165, รบchytka na kalibrovaฤ 14 aลพ 50 mm

tip:Odporรบฤanรฉ minimรกlne vzdialenosti

Systรฉmovรฉ rรบry (rozmer: 16 ร— 2 mm) je potrebnรฉ ukladaลฅ v odporรบฤanรฝch minimรกlnych rozstupoch v zรกvislosti od typu miestnosti, resp. vyuลพitia. Pre jednotlivรฉ miestnosti sรบ urฤenรฉ nasledovnรฉ vzdialenosti โ€“ kรบpeฤพne a okrajovรฉ zรณny: 10โ€ฏcm, kuchyne: 15 cm, obytnรฉ priestory: 15 aลพ 20 cm a kancelรกrske budovy, hotely a pod.: 20 aลพ 25 cm.

TEXT + FOTO: Viessmann

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ Materiรกly.
