Pohoda vnรบtornรฉho prostredia zย hฤพadiska intenzity sรกlania

Partneri sekcie:

Tepelnรก pohoda je stav mysle, ktorรฝ vyjadruje spokojnosลฅ sย teplotnou klรญmou aย vychรกdza zo subjektรญvneho hodnotenia [1]. Na tepelnรบ pohodu osรดb vย pobytovej oblasti vplรฝva celรฝ rad faktorov, naprรญklad druh ฤinnosti, odev, teplota, rรฝchlosลฅ prรบdenia vzduchu ฤi strednรก radiaฤnรก teplota. Aย prรกve strednรก radiaฤnรก teplota charakterizuje pรดsobenie sรกlania povrchov, ktorรฉ danรฝ priestor obklopujรบ.

Vย priestoroch vykurovanรฝch konvekฤnรฝmi vykurovacรญmi systรฉmami, kde nie je veฤพkรฝ rozdiel medzi teplotami jednotlivรฝch povrchov, moลพno pรดsobenie sรกlania na ฤloveka โ€“ aย teda strednรบ radiaฤnรบ teplotu โ€“ stanoviลฅ na zรกklade merania povrchovรฝch teplรดt aย vรฝpoฤtom sย pouลพitรญm pomerov osรกlania. Toto hodnotenie vลกak nepostaฤuje vย prรญpadoch sย vรฝrazne lokalizovanรฝmi zdrojmi tepla vย inak teplotne takmer homogรฉnnom prostredรญ veฤพmi odliลกnej teploty. Problรฉm mรดลพe spoฤรญvaลฅ vย lokรกlnom prekurovanรญ miest, nad ktorรฝmi sรบ tieto zdroje tepla umiestnenรฉ. Typickรฝm prรญkladom je vykurovanie priemyselnej haly svetlรฝmi alebo tmavรฝmi plynovรฝmi ลพiariฤmi.

Legislatรญvna ochrana zdravia pred zรกลฅaลพou teplom
Hygienickรฉ parametre, ktorรฉ sa musia na pracoviskรกch dodrลพiavaลฅ, definovali vย ฤŒeskej republike nariadenia vlรกdy ฤ. 523/2002 Sb. aย ฤ.ย 441/2004 Sb., ktorรฝmi sa menilo nariadenie vlรกdy ฤ. 178/2001 Sb. Podฤพa tรฝchto nariadenรญ sa museli vย uzavretรฝch pracoviskรกch splniลฅ tieto poลพiadavky:

  • rozdiely teplรดt vzduchu medzi รบrovลˆou hlavy aย ฤlenkov nemohli byลฅ vรคฤลกie ako 3 ยฐC,
  • asymetria radiaฤnej teploty od okien alebo inรฝch chladnรฝch zvislรฝch povrchov nemohla prekroฤiลฅ hodnotu 10 ยฐC,
  • asymetria radiaฤnej teploty od teplรฉho stropu alebo inรฝch vodorovnรฝch povrchov nemohla prekroฤiลฅ hodnotu 5 ยฐC,
  • intenzita osรกlania hlรกv nemohla byลฅ vรคฤลกia ako 200 W/m2.

Novelizรกciou vlรกdneho nariadenia ฤ. 361/2007 Sb. vลกak vลกetky poลพiadavky zanikli aย vย sรบฤasnosti vย ฤŒeskej republike neexistuje ลพiadny platnรฝ prรกvny predpis, ktorรฝ by stanovoval hygienickรฉ limity.

Dovtedy sa dodrลพiavanie parametrov kontrolovalo meranรญm podฤพa metodickรฉho pokynu stanovenรฉho Ministerstvom zdravotnรญctva ฤŒR [2]. Predpis presne opisuje, ako sa mรก postupovaลฅ pri kontrole, zistenom nedodrลพanรญ alebo prรญpadnom nedodrลพanรญ hygienickรฝch parametrov sรบvisiacich so sรกlanรญm. Na jednoduchom prรญklade vysvetฤพuje kontrolu intenzity osรกlania vย mieste hlavy pri nameranรฝch parametroch, ako sรบ teplota vzduchu, vรฝslednรก teplota aย rรฝchlosลฅ prรบdenia. Napriek tomu, ลพe poลพiadavky na maximรกlnu intenzitu sรกlania aย asymetriu radiaฤnej teploty uลพ neurฤujรบ nijakรฉ platnรฉ predpisy, zostรกvajรบ tieto hodnoty jedinรฝmi dostupnรฝmi hodnotami, zย ktorรฝch moลพno vychรกdzaลฅ pri experimentรกlnom overovanรญ tepelnรฉho pรดsobenia na osoby vย pracovnej oblasti.

Vย Slovenskej republike platรญ zรกkon ฤ. 355/2007 Z. z. oย ochrane, podpore aย rozvoji verejnรฉho zdravia aย oย zmene aย doplnenรญ niektorรฝch zรกkonov. Jeho vykonรกvacรญm predpisom je vyhlรกลกka MZ SR ฤ. 544/2007 Z. z. oย podrobnostiach oย ochrane zdravia pred zรกลฅaลพou teplom aย chladom pri prรกci. Vyhlรกลกka stanovuje obdobnรฉ podmienky ako zaniknutรฉ predpisy vย ฤŒR.

ย Vรฝskum vย oblasti merania intenzity sรกlania

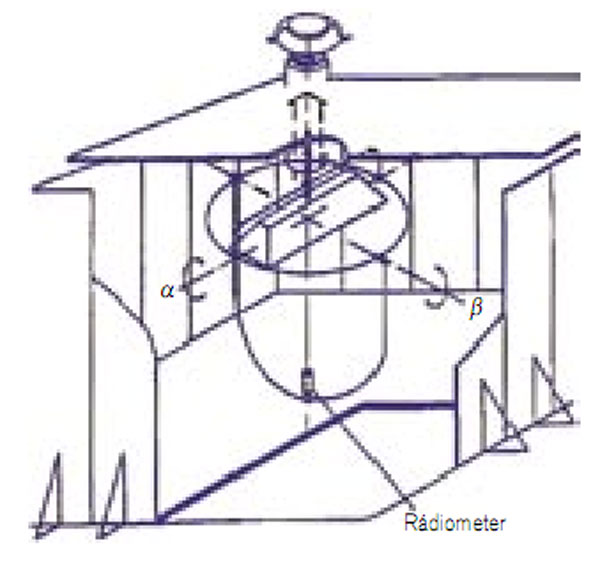

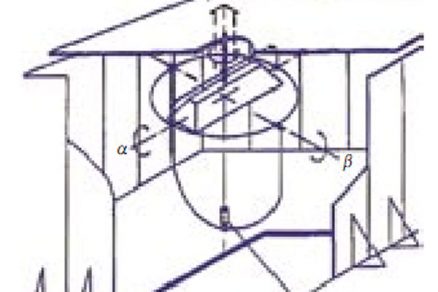

Jednou zย prvรฝch referenciรญ merania charakteristรญk sรกlania, aย to priamo pri svetlรฝch ลพiariฤoch, je ฤlรกnok V. Baลกusa [3]. Vo svojej prรกci opisuje prรญstroj vyvinutรฝ na meranie intenzity sรกlania ลพiariฤov, ฤalej univerzรกlne zariadenie umoลพลˆujรบce premeranie poฤพa intenzรญt sรกlania vย priestore aย nakoniec spรดsob spracovania nameranรฝch hodnรดt do charakteristiky, ktorรก umoลพลˆuje stanoviลฅ intenzitu sรกlania ลพiariฤa vย ฤพubovoฤพnom smere, ako aj celkovรฉ mnoลพstvo tepla vysรกlanรฉho do prednรฉho polopriestoru. Zย tejto prรกce vyplรฝva, ลพe pri meranรญ intenzity sรกlania รบzkosmerovรฝm snรญmaฤom treba uvaลพovaลฅ oย minimรกlnej vzdialenosti od ลพiariฤa, vย ktorej eลกte nedochรกdza kย skresleniu. Ak sa snรญmaฤ nachรกdza bliลพลกie neลพ vย minimรกlnej vzdialenosti, do jeho zornรฉho uhla sa nedostane celรก plocha ลพiariฤa aย vย meranรญ vznikne vรฝznamnรก chyba.

Meranie intenzity sรกlania pri svetlรฝch aย tmavรฝch ลพiariฤoch je tieลพ hlavnou ฤasลฅou dizertaฤnej prรกce A. Kรคmpfa [4]. Autor tu meranรญm overuje analyticky aย numericky zรญskanรฉ charakteristiky sรกlania aย stanovuje sรกlavรบ รบฤinnosลฅ ลพiariฤov. Meralo sa vย kalorimetrickej komore sย rozmermi 7 ร— 7 ร— 3 m. Steny sa vytvorili zo 48 vykurovacรญch telies aย podlaha sa vybavila zabudovanรฝm vykurovacรญm, respektรญve chladiacim systรฉmom. Na meranie radiaฤnej charakteristiky (polรกrneho diagramu) pouลพil Kรคmpf konลกtrukcie podฤพa obr. 1. Rรกdiometer sa tak dal reprodukovateฤพne aย veฤพmi jednoducho nastaviลฅ do akรฉhokoฤพvek bodu polgule obklopujรบcej ลพiariฤ vย polomere 2ย 753 mm. Tรกto meracia metรณda sa neskรดr upravila aย na jej zรกklade vznikli dnes platnรฉ ลกtandardy na meranie svetlรฝch, respektรญve tmavรฝch ลพiariฤov EN ISO 419-2 alebo 416-2 na zรกklade merania intenzity sรกlania.

Vย poslednom ฤase sa touto problematikou zaoberalo niekoฤพko kvalitnรฝch prรกc. N. Repka rieลกil vย dizertaฤnej prรกci konลกtrukciu inovatรญvneho tmavรฉho plynovรฉho ลพiariฤa aย ako jeden zย nรกstrojov pouลพรญval meranie intenzity sรกlania [5]. Z. Veverkovรก ลกtudovala vplyv tvaru aย materiรกlu reflektora tmavรฉho plynovรฉho ลพiariฤa zย dรดvodu jeho prevรกdzkovรฝch charakteristรญk [6]. Vรฝsledky podporili merania intenzity sรกlania vย 7 aย 13 bodoch vย oblasti temena hlavy stojaceho ฤloveka. Z. Kovรกล™ovรก vyuลพรญva vo svojej dizertaฤnej prรกci [7] rovnakรฝ meracรญ prรญstroj ako Repka, pouลพรญva ho vลกak na stanovenie intenzity sรกlania sรกlavรฝch panelov, teda vodnรฉho vykurovacieho systรฉmu. Meranie intenzity sรกlania sa pouลพilo sย cieฤพom dokรกzaลฅ dodrลพanie uvedenรฝch hygienickรฝch poลพiadaviek. Vย ฤlรกnku sa budeme zaoberaลฅ ฤasลฅou dizertaฤnej prรกce [8], ktorรก detailne opisuje danรบ problematiku pri svetlรฝch plynovรฝch ลพiariฤoch.

Prรญpadovรก ลกtรบdia

Hlavnรฝm cieฤพom merania bolo validovaลฅ vรฝpoฤtovรฉ modely urฤenรฉ na opis prenosu tepla sรกlanรญm od svetlรฉho plynovรฉho ลพiariฤa. Pri vรฝpoฤtoch sa pouลพil jednoduchรฝ analytickรฝ nรกstroj vytvorenรฝ vย prostredรญ MS Excel aย komplexnรฝ komerฤnรฝ vรฝpoฤtovรฝ softvรฉr CFD Gambit โ€“ Fluent. Prenos tepla sa vย oboch prรญpadoch veฤพmi zjednoduลกil. Zรญskanรฉ vรฝsledky moลพno โ€“ po dosiahnutรญ dostatoฤnej zhody โ€“ zovลกeยญobecniลฅ aย zรญskaลฅ ลกirลกie pouลพiteฤพnรฉ odporรบฤania na rozmiestลˆovanie svetlรฝch plynovรฝch ลพiariฤov vย priestore.

Meralo sa na ลพiariฤi Kotrbatรฝ MKV 7B sย vรฝkonom 7 kW, aย to vย ลกtyroch tvarovรฝch variantoch reflexnรฉho zรกkrytu (obr. 2). Jednotlivรฉ varianty merania sa odliลกovali reflexnรฝm zรกkrytom aย jeho orientรกciou:

  • variant 1 (bez zรกkrytu) โ€“ zรกkladnรฝ korpus bez reflexnรฉho zรกkrytu,
  • variant 2 (1 ร— 45ยฐ 80) โ€“ zรกkladnรฝ korpus sย reflexnรฝm zรกkrytom vย jednom smere sย hodnotou 90ยฐ aย vย druhom 45ยฐ, hฤบbka 80โ€‰mm,
  • variant 3 (2 ร— 45ยฐ 80) โ€“ zรกkladnรฝ korpus sย reflexnรฝm zรกkrytom vย oboch smeroch sย hodnotou 45ยฐ, hฤบbka 80โ€‰mm,
  • variant 4 (1 ร— 60ยฐ 100) โ€“ zรกkladnรฝ korpus sย reflexnรฝm zรกkrytom vย jednom smere sย hodnotou 90ยฐ aย vย druhom 60ยฐ, hฤบbka 100 mm.

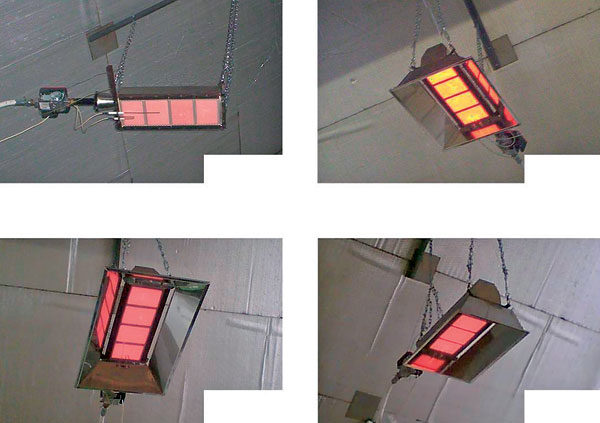

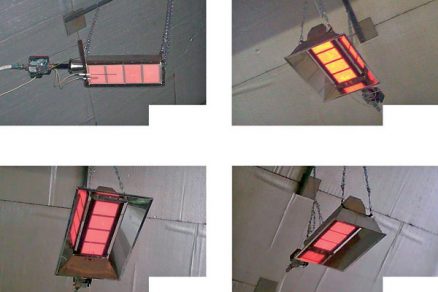

Obr. 2 Meranรฉ varianty reflexnรฉho zรกkrytu

Meralo sa vย Pelhล™imovฤ› vย ฤŒeskomoravskej vrchovine. Iลกlo oย samostatne stojaci objekt (obr.ย 3) vย areรกli firmy Kotrbatรฝ V. M. Z., s. r. o. Objekt je 11,5โ€‰m dlhรฝ aย 8,8โ€‰m ลกirokรฝ. Vย najvyลกลกom bode mรก vรฝลกku 6,8 m. Vย minulosti sa pouลพรญval ako opravovลˆa รกut aย poลกtovรฝch vozidiel. Ide oย skladanรฝ sendviฤovรฝ oceฤพovรฝ skelet sย plechovou strechou sย polystyrรฉnovou izolรกciou sย reflexnรฝm pokovovanรญm.

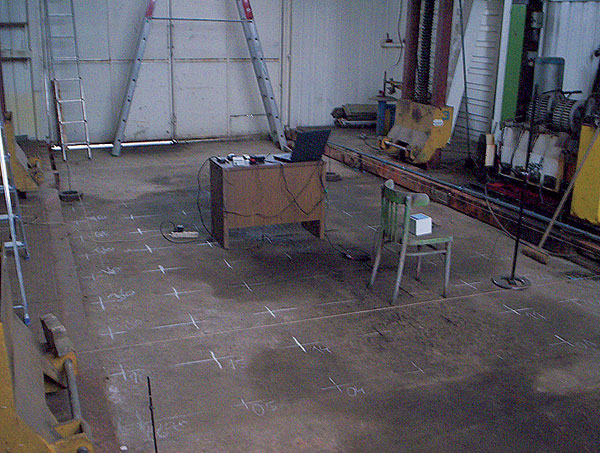

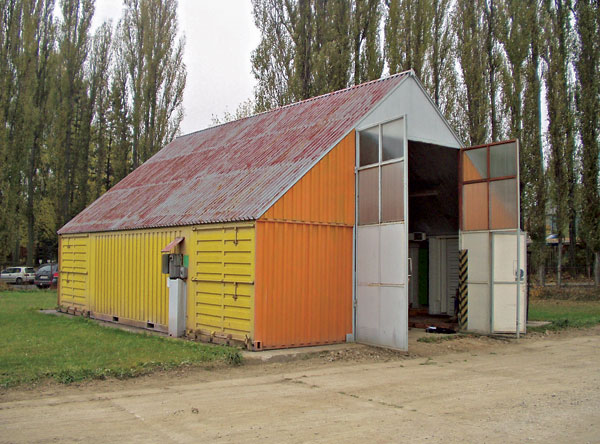

Obr. 3ย  Meracie miesto vย areรกli firmy Kotrbatรฝ V. M. Z., s. r. o.a


Metodika merania

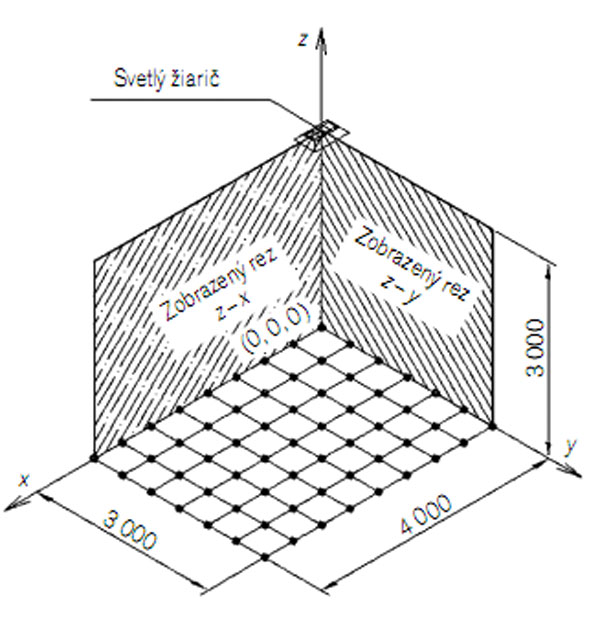

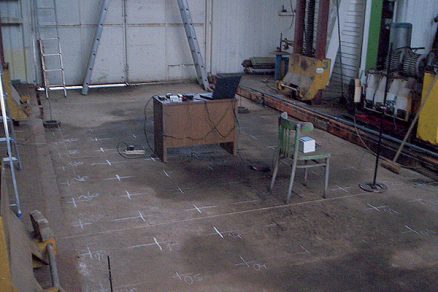

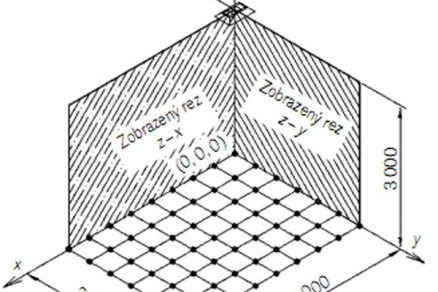

Pre obmedzenรฝ priestor na meracom mieste aย uลพ skรดr zakรบpenรฝ typ meracieho snรญmaฤa nebolo moลพnรฉ vytvoriลฅ rovnako vรฝhodnรบ konลกtrukciu sย meracรญmi prรญstrojmi ako v [4] a [9], respektรญve potrebnรฝ polomer konลกtrukcie by bol prรญliลก veฤพkรฝ. Preto sa nakoniec pristรบpilo kย metรณde merania vย jednej rovine. Pre obmedzenรฝ priestor sa zvolila rovina vo vzdialenosti 3โ€‰m pod ลพiariฤom (asi 0,8โ€‰m nad podlahou). Oblasลฅ jadrovรฉho sรกlania premietnutรก do tejto roviny mรก podฤพa konลกtrukcie reflektora rozmery 6 ร— 7 m. Ak sa predpokladajรบ obe osovรฉ symetrie, moลพno meraลฅ len vย jednom kvadrante pod ลพiariฤom. Vรฝslednรก meranรก plocha sa teda skladรก zย rastra rozmerov 3 ร— 4โ€‰m rozdelenรฉho po pol metri na rovnakรฉ ลกtvorce. Meranie intenzity sรกlania prebiehalo vย rohoch tรฝchto ลกtvorcov (obr. 4).

Okrem intenzity sรกlania sa merali aj ฤalลกie veliฤiny. Iลกlo oย teplotu vzduchu vย meracej miestnosti, teplotu vonkajลกieho vzduchu, vรฝslednรบ teplotu vnรบtornรฉho prostredia, relatรญvnu vlhkosลฅ vo vnรบtri aj vonku, barometrickรฝ tlak aย rรฝchlosลฅ prรบdenia vzduchu. Sรบฤasne sa stanovovala povrchovรก teplota doลกtiฤiek. Pouลพili sa pri tom dva prรญstroje, pretoลพe prรญpadnรก chyba vย stanovenรญ veliฤiny sa vo vรฝsledku mรดลพe prejaviลฅ veฤพmi vรฝrazne. Na stanovenie pribliลพnej รบฤinnosti sa merala aj spotreba zemnรฉho plynu aย jeho tlak.

Meracie prรญstroje

Intenzitu sรกlania moลพno meraลฅ รบzkosmerovรฝmi alebo, naopak, vลกesmerovรฝmi snรญmaฤmi. Zรกvisรญ to od cieฤพa, na ktorรฝ sa majรบ vรฝsledky pouลพiลฅ. Vย prรญpade, ลพe sa overuje celkovรฉ pรดsobenie vลกetkรฝch okolitรฝch povrchov na ฤloveka, je vhodnejลกรญ vลกesmerovรฝ snรญmaฤ. Ak sa sleduje smerovรฉ pรดsobenie zdroja sรกlania, na meranie treba pouลพiลฅ รบzkosmerovรฝ snรญmaฤ, aby meranie neovplyvnili neลพiaduce odrazy alebo pรดsobenie okolitรฝch povrchov. ฤŽalej moลพno vyberaลฅ medzi spektrรกlnymi snรญmaฤmi (na vyลกetrenie mnoลพstva energie emitovanej vย urฤitej ฤasti spektra) aย celkovรฝmi snรญmaฤmi (na vyลกetrovanie celkovรฝch energetickรฝch tokov).

Vย rรกmci tejto ลกtรบdie sa meralo pomocou รบzkosmerovรฉho snรญmaฤa (pozorovacรญ uhol 10ยฐ) firmy Kipp & Zonen, Laboratory Thermopile CA2 aย pouลพil sa datalogger Datahog 2. Systรฉm snรญmaฤ โ€“ รบstredลˆa dopฤบลˆa navyลกe ovlรกdacรญ softvรฉr SkyeLynx na zaistenie komuniยญkรกcie sย รบstredลˆou aย nastavenie potrebnรฝch ยญparametrov. Softvรฉr slรบลพil aj na stanovenie peยญrioยญdicity merania aย na ukladanie nameranรฝch รบdajov.

Teploty vzduchu sa merali tienenรฝm ortuลฅovรฝm teplomerom sย rozsahom 0 aลพ 100 ยฐC. Vรฝslednรก teplota sa merala guฤพovรฝm teplomerom sย priemerom 100โ€‰mm, relatรญvne vlhkosti snรญmaฤom FHA 646 โ€“ E1 aย รบstredลˆou ALMEMO 2290 โ€“ 4, rรฝchlosลฅ prรบdenia drรดtikovรฝm termoanemometrom TESTO. Povrchovรก teplota doลกtiฤiek sa merala bezdotykovรฝm teplomerom Raytek Raynger 3i aย termokamerou ThermaCAM S65. Mnoลพstvo spotrebovanรฉho plynu meral ลกtandardnรฝ plynomer. Barometrickรฝ tlak sa stanovil aneroidom.

Vรฝsledky merania
Nameranรฉ hodnoty sa spracovali do samostatnรฝch protokolov pre jednotlivรฉ merania. Okrem merania intenzรญt sรกlania sa zaznamenali aj hodnoty ฤalลกรญch veliฤรญn, ktorรฉ charakterizujรบ podmienky priebehu merania. Zย dรดvodu zvรฝลกenia presnosti vรฝsledkov sa kaลพdรฉ meranie opakovalo ลกtyrikrรกt. Tento poฤet nie je zย hฤพadiska vylรบฤenia nรกhodnej chyby optimรกlny, musel sa vลกak zvoliลฅ kompromis medzi dฤบลพkou celรฉho experimentu aย presnosลฅou vรฝsledku. Vรฝsledkom bolo ลกestnรกsลฅ ฤiastkovรฝch protokolov. Sรบhrnnรฉ vรฝsledky sรบ na obr. 5.

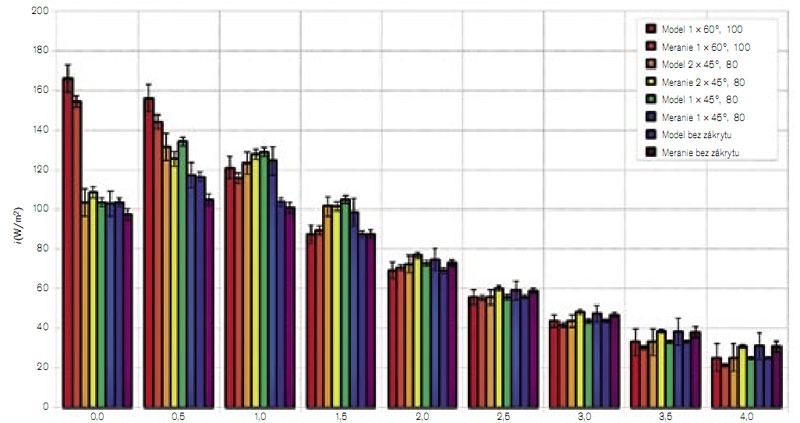

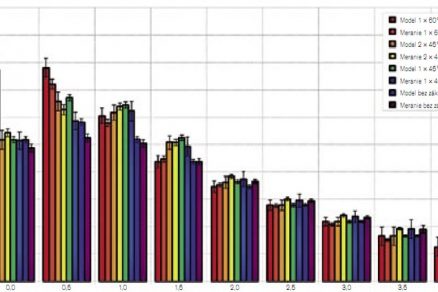

Obr. 5 Vรฝsledky porovnania merania jednotlivรฝch variantov aย poฤรญtaฤovej simulรกcie vrรกtane rozsahov neistรดt

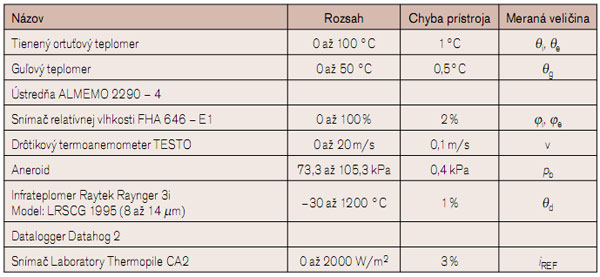

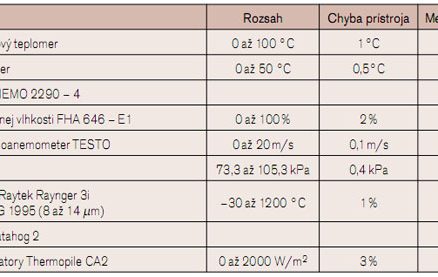

Sรบpis pouลพitรฝch prรญstrojov, ich rozsahov aย chรฝb

Meranie intenzity sรกlania mรดลพe byลฅ veฤพmi dรดleลพitรฉ vย prรญpadoch skรบmania tepelnรฉho komfortu osรดb vย pracovnej oblasti, ale aj vtedy, keฤ sa sleduje distribรบcia sรกlania do jednotlivรฝch smerov vย priestore, alebo keฤ sa stanovuje sรกlavรก รบฤinnosลฅ. Veฤพmi dรดleลพitรฝ je vรฝber snรญmaฤa aย stanovenie poฤtu meracรญch bodov sย ohฤพadom na dฤบลพku merania aย stรกlosลฅ okrajovรฝch podmienok poฤas merania. Vย literatรบre je tรกto problematika veฤพmi dobre opรญsanรก pre vรคฤลกinu systรฉmov, kde intenzita sรกlania tvorรญ dรดleลพitรบ zloลพku tvorby tepelnรฉho komfortu osรดb vย pracovnej oblasti (svetlรฉ aย tmavรฉ plynovรฉ ลพiariฤe, vodnรฉ alebo parnรฉ sรกlavรฉ panely).

Vรฝsledky aย zรกvery
Vรฝsledky merania ukazujรบ, ลพe tvar reflektorov mรก na rozloลพenie intenzรญt sรกlania vย priestore pod ลพiariฤom vย prรญpade takejto nรญzkej vรฝลกky zavesenia (3โ€‰m) podstatnรฝ vplyv. Vรฝraznรฝ rozdiel je evidentnรฝ najmรค pri porovnanรญ variantu ฤ. 4 (1 ร— 60ยฐ 100) sย ktorรฝmkoฤพvek predchรกdzajรบcim variantom. Zreteฤพnรก je vรฝraznรก koncentrรกcia intenzity sรกlania do oblasti priamo pod ลพiariฤom โ€“ maximรกlne hodnoty intenzity sรกlania tu dosahujรบ takmer 160 W/m2. Oproti tomu pri variante รบplne bez reflektoru dosahuje intenzita sรกlania maximรกlne 110 W/m2, priฤom pri porovnanรญ teplรดt sรกlajรบcich doลกtiฤiek sรบ rozdiely minimรกlne.

Foto aย obrรกzky: archรญv autora

ฤŒlรกnok vznikol sย podporou vรฝskumnรฉho zรกmeru VZ Mล MT ฤŒR 684ย 077ย 0011.

Literatรบra
1.ย ย ย  ASHRAE Handbook. Fundamentals (SI), 2005.
2.ย ย ย  Vรญt, M., Mรกlek, B., Matthauserovรก, Z.: Mฤ›ล™enรญ mikroklimatickรฝch parametrลฏ pracovnรญho prostล™edรญ aย vnitล™nรญho prostล™edรญ staveb. In: Vฤ›stnรญk Ministerstva zdravotnictvรญ ฤŒR, 2004, s. 16 โ€“ 28.
3.ย ย ย  Baลกus, V.: Mฤ›ล™enรญ charakteristik sรกlรกnรญ infraฤervenรฝch zรกล™iฤลฏ. In: Zdravotnรญ technika aย vzduchotechnika, 3(2), 1960, s. 61 โ€“ 71.
4.ย ย ย  Kรคmpf, A.: Energetische und physiologische Untersuchungen an Gasinfrarot-strahlern im Vergleich zu konkurrierenden Heizsystemen fรผr die Beheizung groรŸer Rรคume. Dissertation. Ruhr- Universitรคt Bochum. 198 s.
5.ย ย ย  Repka, N.: Prรญspevok kย nรกvrhu kombinovanรฝch systรฉmov vykurovania aย vetrania halovรฝch objektov. Dizertaฤnรก prรกca. Bratislava: Katedra technickรฝch zariadenรญ budov, Stavebnรก fakulta, Slovenskรก technickรก univerzita. 217 s.
6.ย ย ย  Veverkovรก, Z.: Modelovรกnรญ vnitล™nรญho prostล™edรญ vย sรกlavฤ› vytรกpฤ›nรฝch objektech. Dizertaฤnรญ prรกce. Praha: Katedra technickรฝch zaล™รญzenรญ budov, Fakulta stavebnรญ, ฤŒVUT. 146 s.
7.ย ย ย  Kovรกล™ovรก, Z.: Optimalizรกcia voฤพby vykurovacรญch sรบstav pre halovรฉ objekty zรกsobovanรฉ teplom zo sรบstav CZT. Vykurovanie halovรฝch objektov pomocou zavesenรฝch sรกlavรฝch panelov. Dizertaฤnรก prรกca. Bratislava: Katedra technickรฝch zariadenรญ budov, Stavebnรก fakulta, Slovenskรก technickรก univerzita. 160 s.
8.ย ย ย  Hojer, O.: Optimalizace radiaฤnรญ geometrie svฤ›tlรฝch zรกล™iฤลฏ. Dizertaฤnรญ prรกce. Praha: รšstav techniky prostล™edรญ, Fakulta strojnรญ, ฤŒVUT. 205 s.
9.ย ย ย  ฤŒSN EN 419-2 Zรกvฤ›snรฉ zรกล™iฤe na plynnรก paliva sย hoล™รกkem bez ventilรกtoru, pro vลกeobecnรฉ pouลพitรญ vyjma domรกcnostรญ. ฤŒรกst 2: Hospodรกrnรฉ vyuลพitรญ energie.
