Poschodovรฉ rozdeฤพovaฤe

Partneri sekcie:

Pri projektovom nรกvrhu si treba uvedomiลฅ, ลพe rozdeฤพovaฤe musia spฤบลˆaลฅ ลกpecifickรฉ poลพiadavky vyplรฝvajรบce zย typu inลกtalรกcie. Zรกroveลˆ musia umoลพniลฅ prenos aย vyvรกลพenie poลพadovanรฉho vรฝkonu.

dock 01 big image
dock 05 big image
dock 02 big image
poschodove rozdelovace 6399 big image
logofloor regulace big image
ย Na ilustrรกciu รบvodnej otรกzky si moลพno predstaviลฅ projekt beลพnรฉho bytovรฉho domu sย komerฤnรฝmi priestormi. Rozvody vykurovacej vody sa pri takomto projekte rieลกia zvyฤajne jednรฝm centrรกlnym stรบpacรญm vedenรญm sย rozdeฤพovaฤmi vย jednotlivรฝch podlaลพiach, ktorรฉ slรบลพia na napojenie bytovรฝch alebo nebytovรฝch jednotiek. Toto rieลกenie mรก okrem inรฉho jednu veฤพkรบ vรฝhodu โ€“ umoลพลˆuje totiลพ osadenie meraฤov tepla aย regulaฤnรฝch armatรบr uลพ na rozdeฤพovaฤ, ktorรฝ je prรญstupnรฝ zo spoloฤnรฝch priestorov. Je tu vลกak aj jeden problรฉm. Tomuto povedzme typizovanรฉmu projekฤnรฉmu rieลกeniu nezodpovedรก typizovanรฉ rieลกenie pri samotnej reaยญlizรกcii, pretoลพe pre takรฉto projekty sa nevyrรกbali rozdeฤพovaฤe urฤenรฉ na tento รบฤel.

Rozdeฤพovaฤe, ktorรฉ plnia svoju funkciu
Rozdeฤพovaฤe musia totiลพ spฤบลˆaลฅ ลกpecifickรฉ poลพiadavky vyplรฝvajรบce zย typu inลกtalรกcie. Na jeden okruh sa mรดลพe napojiลฅ naprรญklad garsoniรฉra sย tepelnou stratou 2 kW aย na druhรฝ okruh mezonet sย pรคลฅnรกsobne vyลกลกou poลพiadavkou na teplo. Na ฤalลกรญch pรคลฅ okruhov sa napoja byty 3 + 1 sย tepelnou stratou 4 kW. Rozdeฤพovaฤ musรญ umoลพniลฅ prenos aย vyvรกลพenie poลพadovanรฉho vรฝkonu. Telo rozdeฤพovaฤa aย jednotlivรฉ napojenia musia maลฅ preto dostatoฤnรบ dimenziu aย na jednotlivรฝch okruhoch osadenรฉ regulaฤnรฉ armatรบry. Rozstup jednotlivรฝch vรฝvodov aย konzol by mal umoลพลˆovaลฅ osadenie meraฤov tepla, filtrov, odvzduลกnenia, kompletnรฉ zaizolovanie, aย to vลกetko pri kompaktnรฝch rozmeroch tak, aby rozdeฤพovaฤ aย zberaฤ bolo moลพno osadiลฅ do beลพnej skrinky na rozdeฤพovaฤ.

Beลพne pouลพรญvanรฉ rozdeฤพovaฤe vลกak tรฝmto poลพiadavkรกm nezodpovedajรบ, aย tak sa pouลพรญvajรบ rรดzne โ€žnรกhradnรฉ rieลกeniaโ€œ priamo na stavbe. Prรญkladom mรดลพe byลฅ pouลพitie klasickรฉho rozdeฤพovaฤa na podlahovรฉ vykurovanie, na ktorom sa vลพdy jeden okruh vynechรก (napรกjajรบ sa okruhy 1, 3, 5 atฤ.), aby sa zmestili vedฤพa seba meraฤe tepla, alebo sa pouลพijรบ rรดzne, na mieste vyrobenรฉ zvarky, ktorรฝch vzhฤพad aย technickรฉ parametre zodpovedajรบ invencii tvorcu.

Na trhu vลกak uลพ moลพno nรกjsลฅ ลกpeciรกlny rad poschodovรฝch rozdeฤพovaฤov, ktorรฉ plne zodpovedajรบ vลกetkรฝm uvedenรฝm poลพiadavkรกm, aย dodรกvajรบ sa ako plne zmontovanรฉ aย osadenรฉ jednotky vrรกtane merania, regulรกcie aย skrine. Stavebnicovรฉ rieลกenie umoลพลˆuje pripraviลฅ zostavu rozdeฤพovaฤov vลพdy podฤพa poลพiadaviek projektu aย zรกkaznรญka. Samotnรก montรกลพ potom predstavuje iba osadenie skrine rozdeฤพovaฤa aย napojenie uลพ kompletne zmontovanej zostavy.

Poschodovรฉ rozdeฤพovaฤe vย bytovom projekte DOCK

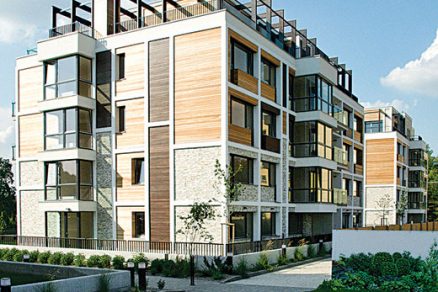

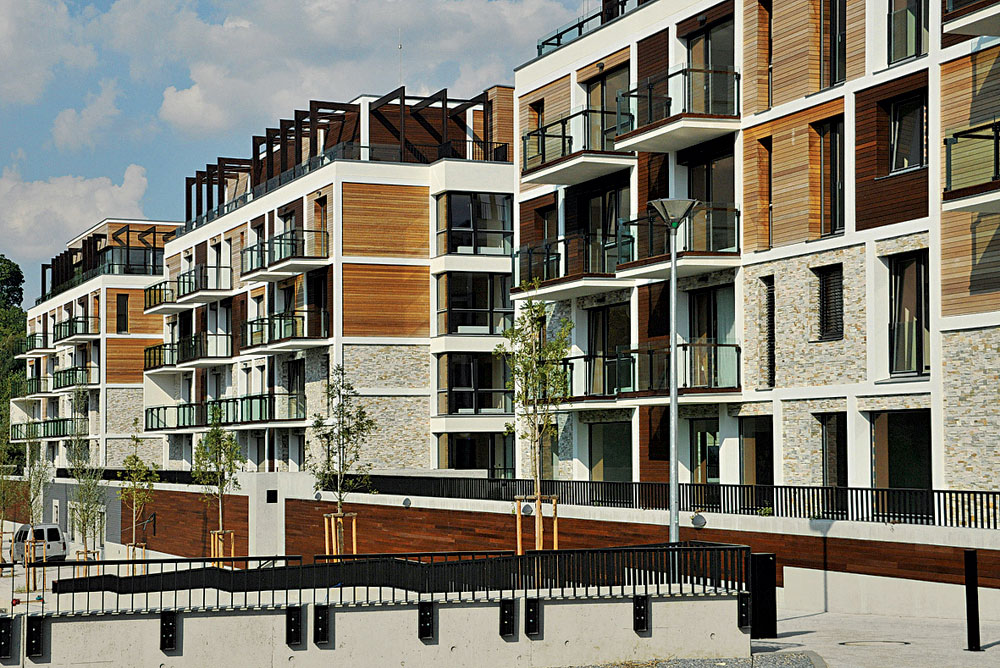

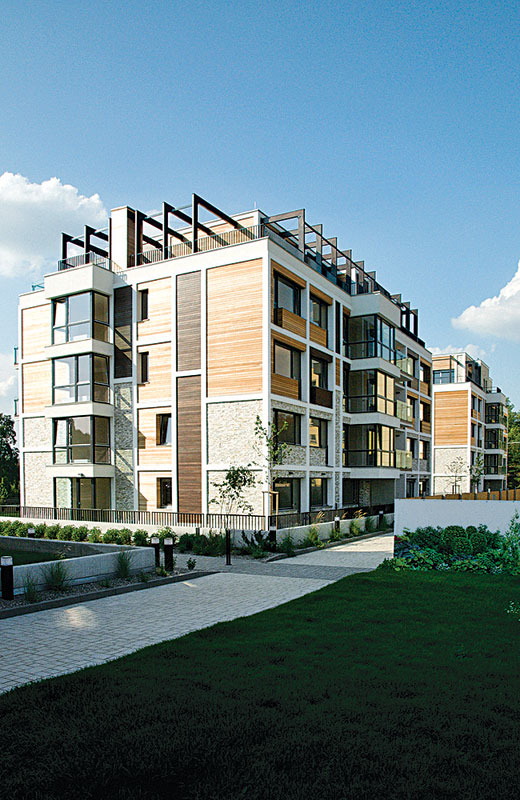

Poschodovรฉ rozdeฤพovaฤe naลกli svoje uplatnenie aj vย novom luxusnom rezidenฤnom projekte DOCK vย praลพskej Libni. Inลกtalรกciou prรญstavnรฝch mรณl pre lode sa vย tรฝchto dลˆoch dokonฤila vรฝstavba I. etapy odvรกลพneho projektu. Vznikli tu zatiaฤพ tri nรญzkopodlaลพnรฉ bytovรฉ domy, ktorรฉ majรบ spolu 60 bytov sย nadลกtandardnou vรฝbavou, atraktรญvnym vyhotovenรญm aย privรกtnym prรญstavom. Samostatnรฉ domy majรบ spoยญloฤnรฝ suterรฉn aย vลกetky majรบ priamy vstup kย vodnรฉmu mรณlu aย prรญstavisku. Kaลพdรฝ zย nich ponรบka 20 bytovรฝch jednotiek sย dispozรญciou od 1 + kk aลพ po 4 + kk.

Kaลพdรฝ byt mรก balkรณn, terasu alebo predzahrรกdku sย trรกvnatรฝm kobercom. Sรบฤasลฅou ลกtandardu sรบ aj takรฉ prvky ako podlahovรฉ vykurovanie vย kรบpeฤพni sย luxusnรฝm vybavenรญm, drevenรฉ podlahy ฤi centrรกlna recepcia sย obsluhou 24 hodรญn denne.

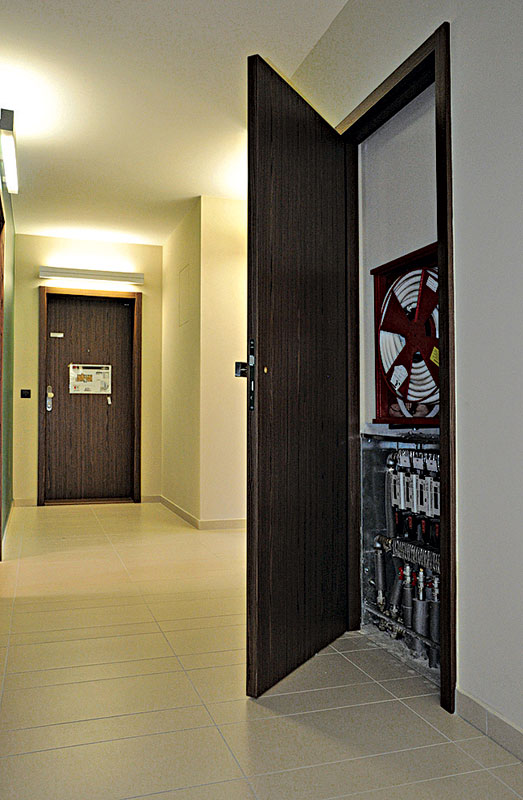

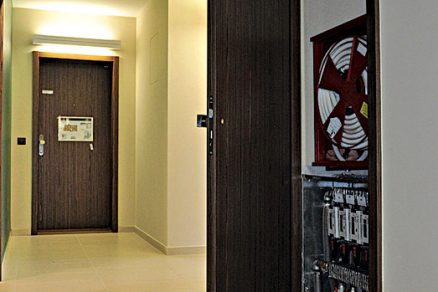

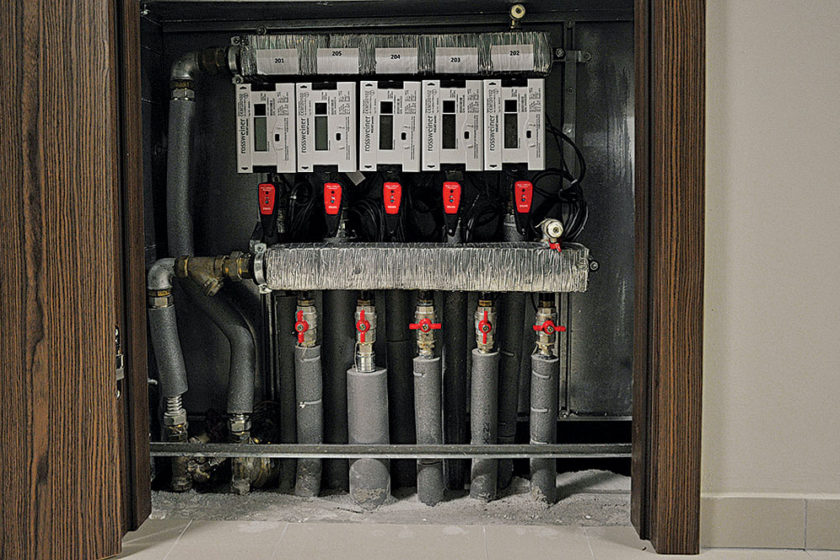

Vykurovanie objektov je rieลกenรฉ zย kotolne โ€“ vลพdy jednรฝm centrรกlnym stรบpacรญm potrubรญm pre kaลพdรฝ dom. Na jednotlivรฝch podlaลพiach sรบ osadenรฉ poschodovรฉ rozdeฤพovaฤe LOGOfloor sย ultrazvukovรฝmi meraฤmi tepla sย diaฤพkovรฝm rรกdiovรฝm odpoฤtom aย vyvaลพovacรญmi armatรบrami. Vฤaka tomuto rieลกeniu sรบ vลกetky armatรบry kรบrenia sรบstredenรฉ na chodbe vย jednom spoloฤnom priestore, ฤo umoลพลˆuje ฤพahkรฝ odpoฤet spotreby tepla alebo servisnรฝ zรกsah bez nutnosti vstupu do jednotlivรฝch bytov. Profesionรกlna vรฝroba, izolรกcie aย zostavenie celรฉho kompletu nรกsledne zaisลฅuje nielen stopercentnรบ funkฤnosลฅ, ale aj jednotnรฝ vzhฤพad technickรฉho prvku, ktorรฝ neruลกรญ ani na takomto luxusnom projekte. Vรฝnimoฤnosลฅ rezidenฤnรฉho projektu sย vรฝhฤพadom na Vltavu si povลกimla aj odbornรก porota, ktorรก ho nominovala do prestรญลพnej sรบลฅaลพe Best of Reality โ€“ Najlepลกia zย realรญt 2012 vย kategรณrii Rezidenฤnรฉ projekty.

ฤŒlรกnok vznikol zย podkladov spoloฤnosti Meibes, ktorรก je svetovรฝm vรฝrobcom aย dodรกvateฤพom systรฉmov vykurovacej techniky aย vย sรบฤasnosti sรบ na trhu kย dispozรญcii jej poschodovรฉ rozdeฤพovaฤe LOGOfloor.

Foto: Meibes

ฤŒlรกnok bol uverejnenรฝ v ฤasopise TZBย HAUSTECHNIK.
