Prevรกdzka a รบdrลพba VZT zariadenรญ zahล•ลˆa celรฝ rad procesov, ktorรฉ si vyลพadujรบ kvalifikovanรฉ a technicky zdatnรฉ osoby. Zariadenia na vetranie patria k zloลพitejลกรญm technickรฝm zariadeniam budov, ich obsluha a รบdrลพba si preto vyลพaduje kvalifikovanรฉ a technicky zdatnรฉ osoby. Prevรกdzkovateฤพ musรญ maลฅ zรกroveลˆ k dispozรญcii prevรกdzkovรฝ predpis vลกetkรฝch zariadenรญ. Prevรกdzkovรฉ predpisy sรบ sรบฤasลฅou prevรกdzkovej dokumentรกcie objektu, ktorรก je predpokladom sprรกvneho a hospodรกrneho pouลพรญvania jeho vzduchotechnickรฝch zariadenรญ.

1
2
3
shutt

ล truktรบra projektovej dokumentรกcie

Projekty strednรฝch a veฤพkรฝch vzduchotechnickรฝch zariadenรญ sa vypracovรกvajรบ v niekoฤพkรฝch stupลˆoch: koordinรกcia, ลกtรบdia, projekt na รบzemnรฉ rozhodnutie (URO), projekt na stavebnรฉ povolenie, tender, realizaฤnรฝ projekt a projekt skutkovรฉho vyhotovenia. Projekty menลกieho rozsahu, prรญpadne malรฉ projekty zariadenรญ na vetranie, sa vykonรกvajรบ vรคฤลกinou len jednostupลˆovo, a to na รบrovni realizaฤnรฉho projektu. Pri spracovanรญ projektu musรญ maลฅ projektant k dispozรญcii platnรฉ vyhlรกลกky, normy, hygienickรฉ predpisy, ale aj aktuรกlne informรกcie o navrhovanรฝch zariadeniach. Projektant musรญ poznaลฅ predpisy jednotlivรฝch ministerstiev a รบradov, ktorรฉ mรดลพu ovplyvniลฅ koneฤnรฉ rieลกenie โ€“ naprรญklad ล tรกtna energetickรก inลกpekcia, ministerstvo zdravotnรญctva, ministerstvo ลพivotnรฉho prostredia a pod.

Projekt vypracovรกva projekฤnรก firma alebo priamo dodรกvateฤพ. Nadvรคzuje na รบvodnรฝ projekt, resp. ลกtรบdiu, spresลˆuje ho a zaisลฅuje potrebnรฉ zmeny vyplรฝvajรบce z pripomienkovรฉho konania.

Textovรก ฤasลฅ projektu by mala obsahovaลฅ:
โ€ข obsah;
โ€ข technickรบ sprรกvu, ktorรก zahล•ลˆa: charakteristiku a technickรฉ poลพiadavky na zariadenia, koncepciu rieลกenia (dodrลพanie/nedodrลพanie โ€“ zdรดvodnenie), poลพadovanรฉ para-
metre, รบdaje o energetickรฝch zdrojoch, tepelnรฝ, chladiaci a vzduchovรฝ vรฝkon (prรญvod, odvod) a pouลพitรฉ koncepcie, elektrickรฉ prรญkony a hladiny hluku, poznรกmky o montรกลพi, uvedenie do chodu a nรกroky na obsluhu;
โ€ข zoznam strojov, zariadenรญ, ลกpecifikรกciu a prรญsluลกnรฝ rozpoฤet (ฤรญslovanie uvedenรฝch ฤastรญ zariadenรญ musรญ byลฅ zhodnรฉ s poziฤnรฝmi ฤรญslami vo vรฝkresoch);
โ€ข presnรฉ rozmery, stavebnรฉ รบpravy, vรคzby s profesiami, technickรฉ poลพiadavky s realizรกciou.

V projekte treba uviesลฅ, resp. vyrieลกiลฅ:
โ€ข stavebnรฉ รบpravy sรบvisiace s montรกลพou vzduchotechniky,
โ€ข vyhotovenie a situovanie elektroinลกtalรกciรญ,
โ€ข vyhotovenie inลกtalaฤnรฝch prรกc sรบvisiacich s montรกลพou zariadenรญ.

Za รบdaje v projekte zodpovedรก projektant, v prรญpade nezhody treba predloลพiลฅ vรฝpoฤty a podklady (vstupnรฉ รบdaje) sรบdnemu znalcovi.
Vรฝkresovรก ฤasลฅ projektu by mala obsahovaลฅ:
โ€ข schรฉmy vลกetkรฝch vzduchotechnickรฝch zariadenรญ (1 : 200),
โ€ข dispozรญciu vzduchotechnickรฝch zariadenรญ (1 : 100, prรญpadne 1 : 50) so zakรณtovanรญm vzรกjomnej polohy strojov medzi sebou, ich hlavnรฝmi rozmermi a polohou vzhฤพadom na stavbu,
โ€ข najnutnejลกie okรณtovanรฉ rezy; pri uzloch musia byลฅ zakreslenรฉ vลกetky detaily,
โ€ข schรฉmu merania a regulรกcie.

Kolaudรกcia a preberanie diela do prevรกdzky

Stavebnรฉ povolenie urฤuje podmienky, ktorรฉ musia byลฅ pri kolaudรกcii diela splnenรฉ. Vetranie sa vลพdy dotรฝka hygienickรฝch vyhlรกลกok vyplรฝvajรบcich zo zรกkona o zdravรญ ฤพudรญ, ฤo je oblasลฅ, ktorรบ stavebnรฝ รบrad a dotknutรฉ orgรกny hygieny podrobne strรกลพia. Orgรกny hygienickej sluลพby majรบ prรกvo poลพadovaลฅ, aby boli projektovanรฉ parametre zariadenรญ overenรฉ meraniami. Pri vydanรญ stanoviska v stavebnom konanรญ urฤia podmienky, ktorรฉ musia byลฅ splnenรฉ na kolaudaฤnรฉ konanie. Zรกkladnรฉ podmienky tvoria vรคฤลกinou doklady o vyregulovanรญ zariadenรญ na projektovanรฉ parametre, meranรญ hluku (vo vnรบtri stavby a vonku) a o komplexnรฝch a funkฤnรฝch skรบลกkach systรฉmu. Podฤพa nรกroฤnosti stavby sa mรดลพu vyลพadovaลฅ ฤalลกie skรบลกky o prostredรญ โ€“ ide najmรค o overenie triedy ฤistoty a meranรฉ vibrรกcie. Niekedy sa poลพaduje aj prevรกdzkovรฝ stav vrรกtane reลพimu รบdrลพby a servisnรฝch prehliadok. Pri kolaudaฤnom konanรญ je dodรกvateฤพ povinnรฝ doloลพiลฅ, ลพe vlastnosti pouลพitรฝch vรฝrobkov zodpovedajรบ poลพiadavkรกm stavebnรฉho zรกkona a poลพiadavkรกm na stavebnรฉ vรฝrobky. ฤŽalej sรบ dรดleลพitรฉ revรญzie poลพiarnych klapiek a elektrickรฝch zariadenรญ. Okrem predpรญsanรฝch skรบลกok moลพno vykonaลฅ aj dodatoฤnรฉ merania a overenia teplotnรฝch a vlhkostnรฝch parametrov mikroklรญmy, obraz prรบdenia vzduchu a pod. Na meranie fyzikรกlnych veliฤรญn (rรฝchlosลฅ, teplota, vlhkosลฅ, tlak, hladina hluku) je nevyhnutnรฉ pouลพiลฅ sprรกvne kalibrovanรฉ meracie prรญstroje. V rรกmci dokonฤenia diela a prรญpravy na pouลพรญvanie sa najskรดr vykonรกvajรบ individuรกlne skรบลกky, ktorรฉ predstavujรบ jednoduchรฉ preskรบลกanie mechanickรฝch funkciรญ zmontovanรฝch strojov a zariadenรญ. Prehฤพad hlavnรฝch skรบลกok je uvedenรฝ v tab. 1.

Komplexnรฉ vyskรบลกanie zahล•ลˆa uvedenie zariadenรญ do chodu, aby bolo preukรกzateฤพnรฉ, ลพe dielo spฤบลˆa poลพadovanรฉ funkcie a parametre a je schopnรฉ bezpeฤnรฉho trvalรฉho chodu (dva aลพ pรคลฅ dnรญ). Vลกetky VZT zariadenia sรบ uvedenรฉ do chodu, priฤom sa sleduje chod ventilรกtorov a zaลฅaลพenie motorov, vรฝmennรญkov, filtrov a zvlhฤovaฤov. Medzi dohodnutรฉ skรบลกky patria skรบลกka chodu a vyregulovania vzduchovรฝch vรฝkonov, meranie mikroklรญmy, skรบลกka obrazov prรบdenia a skรบลกka pretlakov alebo podtlakov. Skรบลกobnรก prevรกdzka sa robรญ iba pri veฤพmi nรกroฤnรฝch zariadeniach, slรบลพi na overenie funkฤnosti zariadenรญ pri beลพnรฝch prevรกdzkovรฝch podmienkach a na doladenie parametrov zariadenia, prรญp. odstrรกnenie chรฝb. Ak objednรกvateฤพ poลพaduje garanฤnรฉ skรบลกky, je potrebnรฉ, aby ich vykonรกvala nezรกvislรก a odborne spรดsobilรก osoba.

Obsluha a รบdrลพba vzduchotechnickรฝch zariadenรญ

Nรกroฤnosลฅ obsluhy zรกvisรญ od zloลพitosti a poฤtov inลกtalovanรฝch zariadenรญ. Minimรกlne dvakrรกt roฤne, pri prechode na zimnรบ alebo letnรบ prevรกdzku, sa vykonรกvajรบ preventรญvne kontroly zariadenรญ vrรกtane evidencie zistenรฝch a nameranรฝch parametrov. V rozsiahlych strojovniach, kde od bezporuchovรฉho stavu zariadenรญ zรกvisรญ vo vรฝznamnej miere kvalita vnรบtornรฉho prostredia a kde mรดลพe pri poruche prรญsลฅ k ohrozeniu zdravia, technologickรฉho procesu a podobne, je vhodnรฉ vykonรกvaลฅ preventรญvne vizuรกlne a akustickรฉ prehliadky tรฝลพdenne alebo denne.

Prehฤพad servisnรฝch intervalov vzduchovรฝch filtrov a ฤistota potrubรญ
ฤŒastosลฅ zanesenia filtrov (dosiahnutie odporรบฤanรฝch koncovรฝch tlakovรฝch strรกt) a z toho vyplรฝvajรบca nevyhnutnosลฅ vรฝmeny vzduchovรฉho filtra je danรก tรฝmito faktormi:
โ€ข dฤบลพka prevรกdzkovรฉho ฤasu zariadenia,
โ€ข zneฤistenie prostredia, kde sa stavba nachรกdza,
โ€ข umiestnenie nasรกvania vonkajลกieho vzduchu,
โ€ข druh inลกtalovanรฉho zariadenia (zmieลกavacรญ alebo vetracรญ reลพim a pod.),
โ€ข vรฝvin prachu a inรฝch ลกkodlivรญn v obsluhovanom priestore (podstatnรฉ hlavne pri dvernรฝch clonรกch),
โ€ข starnutie filtraฤnej vloลพky, t. j. urฤenie a garantovanie trvanlivosti ฤistรฉho filtra jeho vรฝrobcom (ลพivotnosลฅ ฤistรฉho filtra sa u rรดznych vรฝrobcov pohybuje v priemere okolo 1 roka).

V beลพnรฝch podmienkach miest sa filtre vymieลˆajรบ priemerne v intervale troch mesiacov, ฤiลพe ลกtyrikrรกt roฤne. Pri pouลพitรญ predfiltrov na nasรกvanie vonkajลกieho vzduchu sa mรดลพe tento interval predฤบลพiลฅ aลพ na dvojnรกsobok. Pri zariadeniach vystavenรฝch extrรฉmnej praลกnosti (dvernรฉ clony, nasรกvanie v blรญzkosti komunikรกcie a pod.) mรดลพe byลฅ danรฝ interval skrรกtenรฝ na polovicu. Ak sa filtre neprevรกdzkujรบ v dobrom stave, dochรกdza k zneฤisteniu potrubia a jeho ฤistenie je znaฤne obmedzenรฉ. Potrubnรฉ rozvody obsahujรบ regulaฤnรฉ a nรกbehovรฉ plechy v tvarovkรกch, regulaฤnรฉ klapky a pod., ktorรฉ delia potrubie na krรกtke รบseky, do ktorรฝch musรญ byลฅ pri poลพiadavkรกch na ฤistenie vloลพenรฝ revรญzny otvor. Tรกto poลพiadavka je oprรกvnenรก v kuchyniach a pod., kde sa odvรกdza vzduch silne zaลฅaลพenรฝ ลกkodlivinami. Potrubie sa mรดลพe ฤistiลฅ ruฤne alebo robotom. ฤŒistenie potrubia mรดลพe spรดsobiลฅ odstavenie zariadenia na dlhลกรญ ฤas, preto je v odรดvodnenรฝch prรญpadoch vhodnejลกia preventรญvna dezinfekcia dezinfekฤnรฝm a ionizaฤnรฝm prรญstrojom uloลพenรฝm vo VZT jednotke alebo v potrubรญ. Zariadenie periodicky vystrekuje do vzduchu dezinfekฤnรฝ roztok, ionizรกcia niฤรญ choroboplodnรฉ zรกrodky a neutralizuje pachy.

Prehฤพad havarijnรฝch stavov, zariadenia v havarijnรฝch stavoch

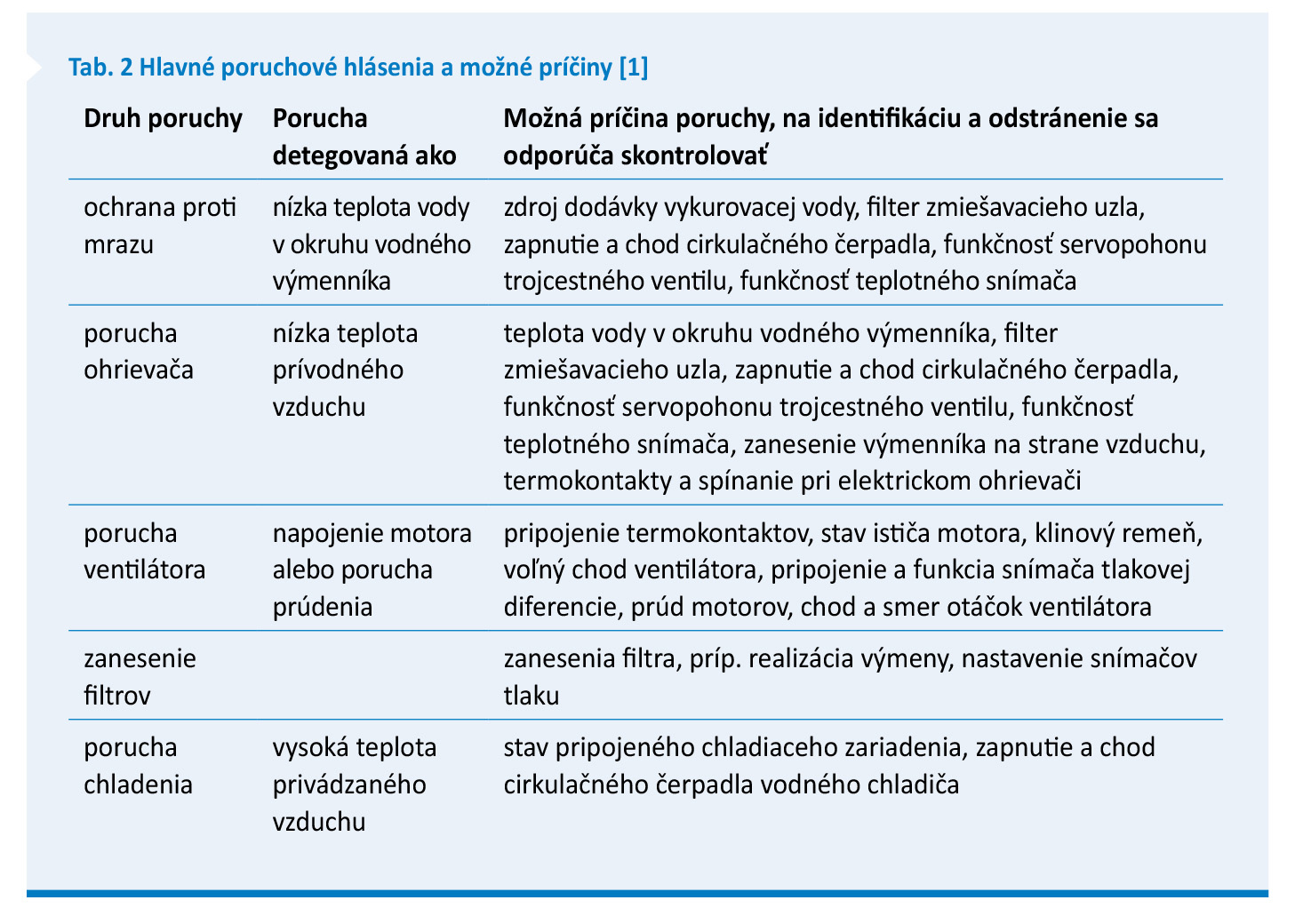

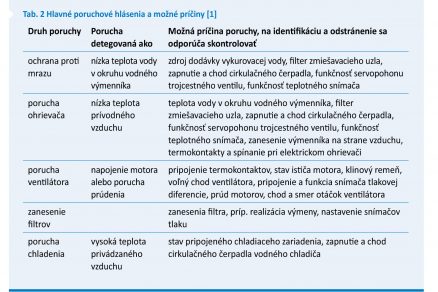

Systรฉm merania a regulรกcie monitoruje chod zariadenia a stav zรกkladnรฝch prevรกdzkovรฝch elementov, priฤom zรกkladnรฉ typy porรบch sรบ ihneฤ detegovanรฉ a signalizovanรฉ. Podฤพa konkrรฉtnej konfigurรกcie mรดลพe byลฅ signalizรกcia sรบฤasลฅou riadiacej jednotky umiestnenรก v mieste nepretrลพitej obsluhy, resp. v modernรฝch systรฉmoch mรดลพe riadiaci systรฉm generovaลฅ e-mailovรฉ hlรกsenia alebo SMS sprรกvy v rรกmci vzdialenej sprรกvy zariadenia servisnej firmy. Pri zistenรญ zรกvaลพnej poruchy je zariadenie automaticky odstavenรฉ. Rรฝchlosลฅ zรกsahu ฤasto ovplyvลˆuje mieru ลกkรดd, ktorรฉ mรดลพu pri havรกrii nastaลฅ. Hlavnรฉ typy porรบch vzduchotechnickรฝch zariadenรญ sรบ uvedenรฉ v tab. 2.

Prehฤพad generรกlnych oprรกv zariadenรญ v beลพnรฝch prevรกdzkovรฝch stavoch

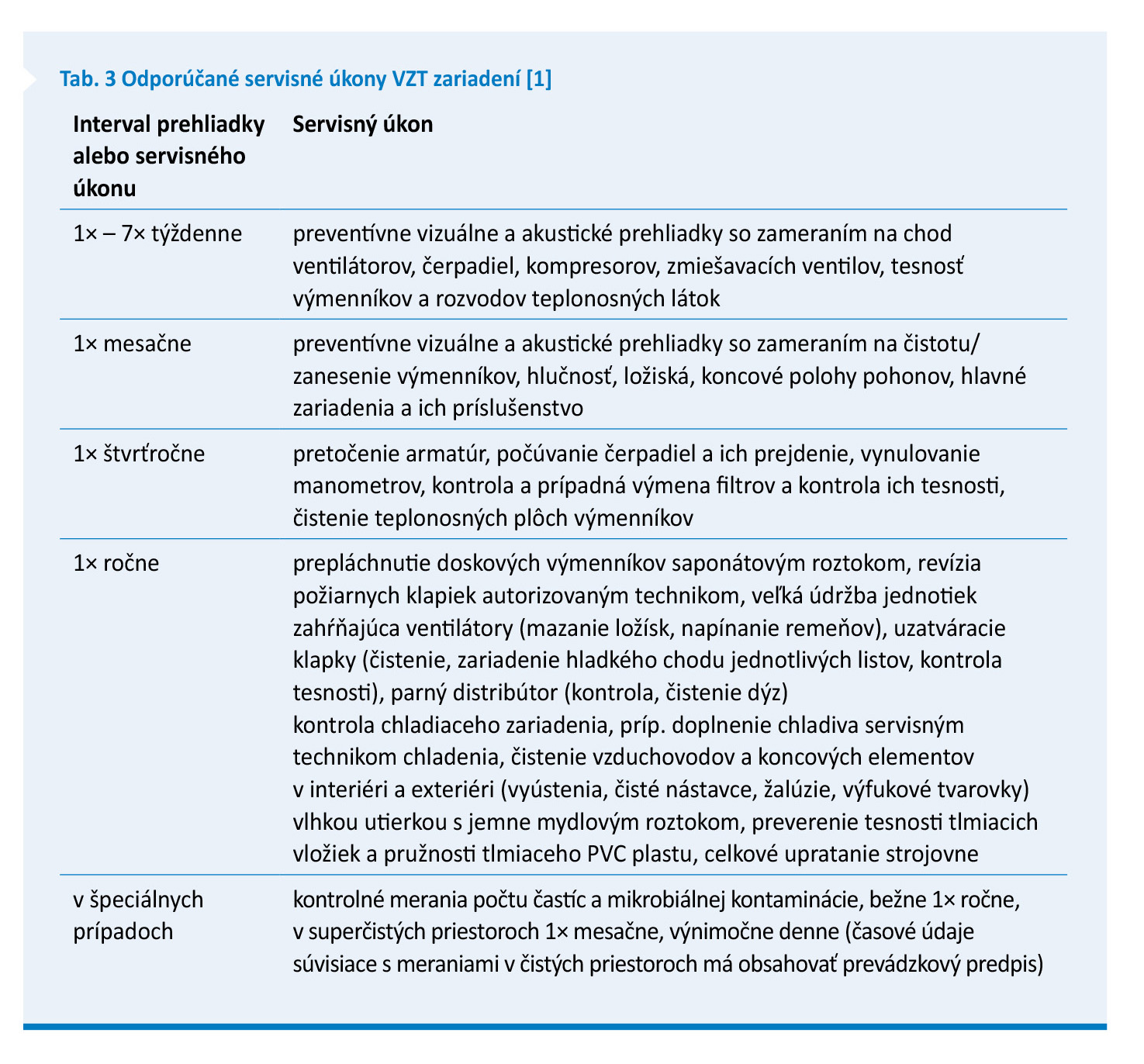

Orientaฤnรฝ harmonogram preventรญvnych prehliadok je uvedenรฝ v tab. 3. Okrem nich sa vykonรกvajรบ mimoriadne kontroly pri poruche zariadenia, pri odohranรญ ลพivelnej pohromy a pri havarijnรฝch situรกciรกch.

Zรกver

Model procesu prevรกdzky a รบdrลพby by mal pozostรกvaลฅ z procesu sledovania stavu vzduchu v priestore, opisu a analรฝzy prevรกdzky vrรกtane negatรญvnych vplyvov a zo zavรกdzania systรฉmovรฝch opatrenรญ na zlepลกenie parametrov. Rovnako aj dokumentรกcia, ktorรก opisuje sledovanie procesu, by mala pripomรญnaลฅ prรญruฤku kvality. Odporรบฤanรฝ proces sledovania stavu vzduchu v priestore je trvalรฝ proces, ktorรฝ slรบลพi na zlepลกovanie vytvorenรฉho modelu. Zasahuje takรฉ oblasti, ako sรบ ลกkolenie personรกlu, dodrลพiavanie prevรกdzkovej disciplรญny, neustรกle sledovanie technickรฉho a technologickรฉho zariadenia a kvality produktu a vyhodnocovanie. Veฤพmi vhodnรฉ je vytvorenie matematickรฉho modelu, ktorรฝ dokรกลพe informovaลฅ o stave vzduchu v priestore v kaลพdom reลพime prevรกdzky a o potrebnรฝch regeneraฤnรฝch ฤasoch a prรญpadnรฝch zmenรกch reลพimu prevรกdzky technolรณgie vรฝroby a systรฉmu vetrania.

Foto: isifa/Shutterstock

Literatรบra
1. Gebauer, G. โ€“ Rubinovรก, O. โ€“ Horkรก, H.: Vzduchotechnika. Brno, ERA group, spol. s r. o., 2005, s. 247 โ€“ 250.
2. Hurtรญkovรก, D. โ€“ Petrรกลก, D.: Poลพiadavky na prevรกdzku a รบdrลพbu zariadenรญ na vetranie a teplovzduลกnรฉ vykurovanie. In: Vykurovanie 2012: Zbornรญk prednรกลกok z 20. medzinรกrodnej konferencie na tรฉmu Trvalรก udrลพateฤพnosลฅ, energetickรก efektรญvnosลฅ a environmentรกlna bezpeฤnosลฅ. ฤฝubovnianske kรบpele, SR, 27. 2. โ€“ 2. 3. 2012. Bratislava: SSTP, 2012, s. 609 โ€“ 614.

Ing. Daniela Hurtรญkovรก, PhD., Ing. Miroslava Kmecovรก
Autorky pรดsobia na Katedre technickรฝch zariadenรญ budov SvF STU v Bratislave.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise TZB HAUSTECHNIK 3/2017.
