Prvý analyzátor spalín testo 330i s diaľkovým ovládaním

Nová úroveň flexibility pri meraní spalín umožňuje mať namerané hodnoty vždy poruke – nezávisle od miesta merania. Analyzátory spalín predstavujú v súčasnosti moderné meracie systémy, ktoré sa môžu použiť pri všetkých typoch komunálnych a priemyselných spaľovacích, vykurovacích a energetických zariadení.

Užívateľ požaduje najčastejšie merať koncentráciu O₂, CO₂, CO, NO, teplotu spalín, nadbytok vzduchu, účinnosť spaľovania, komínovú stratu a komínový ťah. Analyzátory firmy TESTO AG z nemeckého Schwarzwaldu pracujú s elektrochemickými senzormi a spĺňajú náročné požiadavky užívateľov na analýzu spalín a optimálne nastavenie spaľovania. S novým analyzátorom spalín testo 330i si výrobca upevňuje svoju pozíciu svetového lídra na trhu technológii merania v oblasti vykurovania.

Spoločnosť Testo prichádza s inteligentným riešením

Základom analyzátora spalín testo 330i je technológia jeho predchodcu – testo 330-2 LL –, ktorá je už dokonale overená praxou. To znamená, že analyzátor je vybavený dvomi senzormi O2 a CO (oba Longlife senzory s dlhou životnosťou) a môže byť voliteľne rozšírený aj o senzor NO. Overená technológia zrieďovania spalín podstatne rozširuje merací rozsah senzora CO zo štandardných 8 000 ppm až do 30 000 ppm, čo znamená, že analyzátor je vhodný na všetky typy palív. Je tu však jeden podstatný rozdiel: testo 330i si nevyžaduje vlastný displej na meracom prístroji, namerané hodnoty sa totiž prenášajú pomocou rozhrania Bluetooth® do inteligentného telefónu/tabletu užívateľa, kde sa v nainštalovanej aplikácii testo 330i App pohodlne zobrazujú a uschovávajú. Spoločnosť Testo tak vytvorila novú úroveň flexibility pri meraní spalín. Technik má namerané hodnoty vždy poruke – úplne nezávisle od miesta merania. Aplikácia testo 330i App poskytuje nielen viac voľnosti počas samotného merania, ale zároveň veľmi uľahčuje a urýchľuje spracovanie dokumentácie meraní, čo je víťazstvom pre všetkých – dodávateľov, servisných technikov atď.

Program umožňuje vytváranie zostáv a protokolov z meraní

Čo umožňuje program

• Vykonávať merania – obsluha analyzátora a zobrazenie meraných hodnôt sú vždy k dispozícii po „dotyku prsta“.

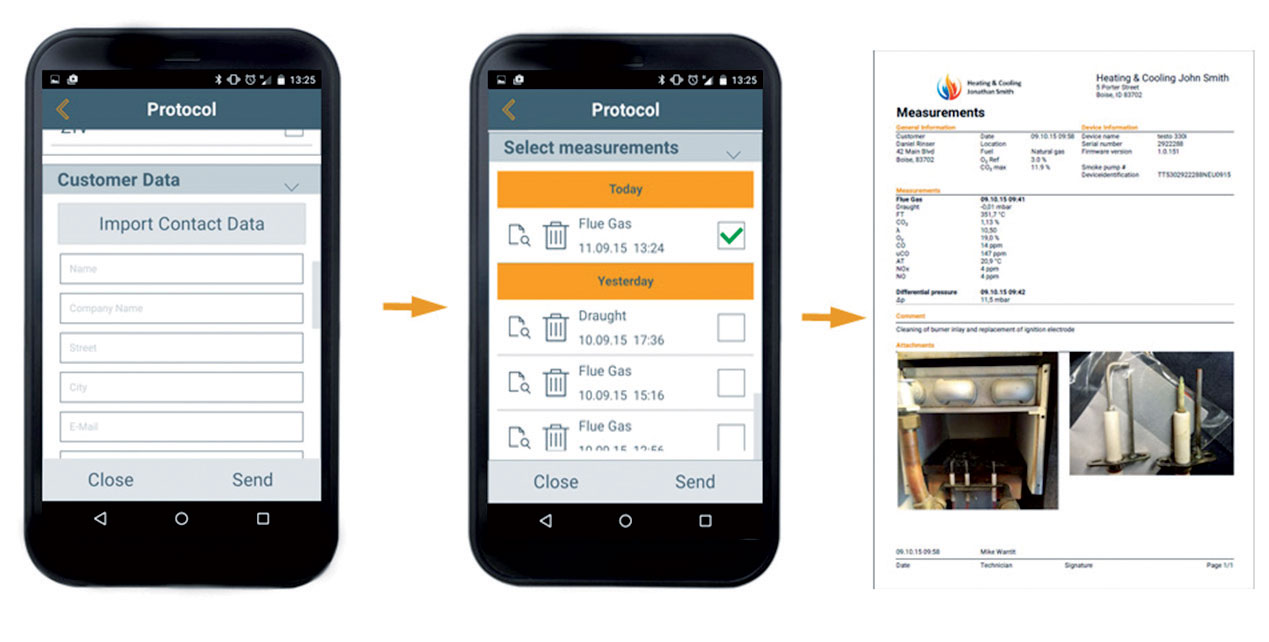

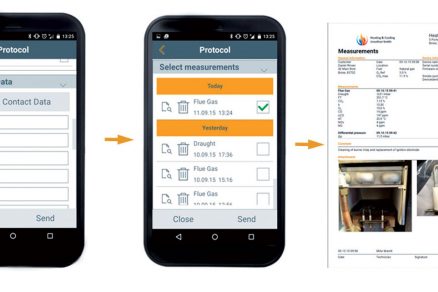

• Vytvárať zostavy a protokoly z meraní: v programe možno zadávať údaje o zákazníkoch, komentáre a obrazový materiál, ktoré dopĺňajú samotné meranie; výsledný protokol možno potom odoslať pomocou emailu ako pdf súbor alebo ako csv, xml súbor zákazníkovi alebo do svojej kancelárie na neskoršie využitie.
• Zahrnúť do výslednej správy niekoľko protokolov.

Ktoré najdôležitejšie merania možno vykonať analyzátorom?

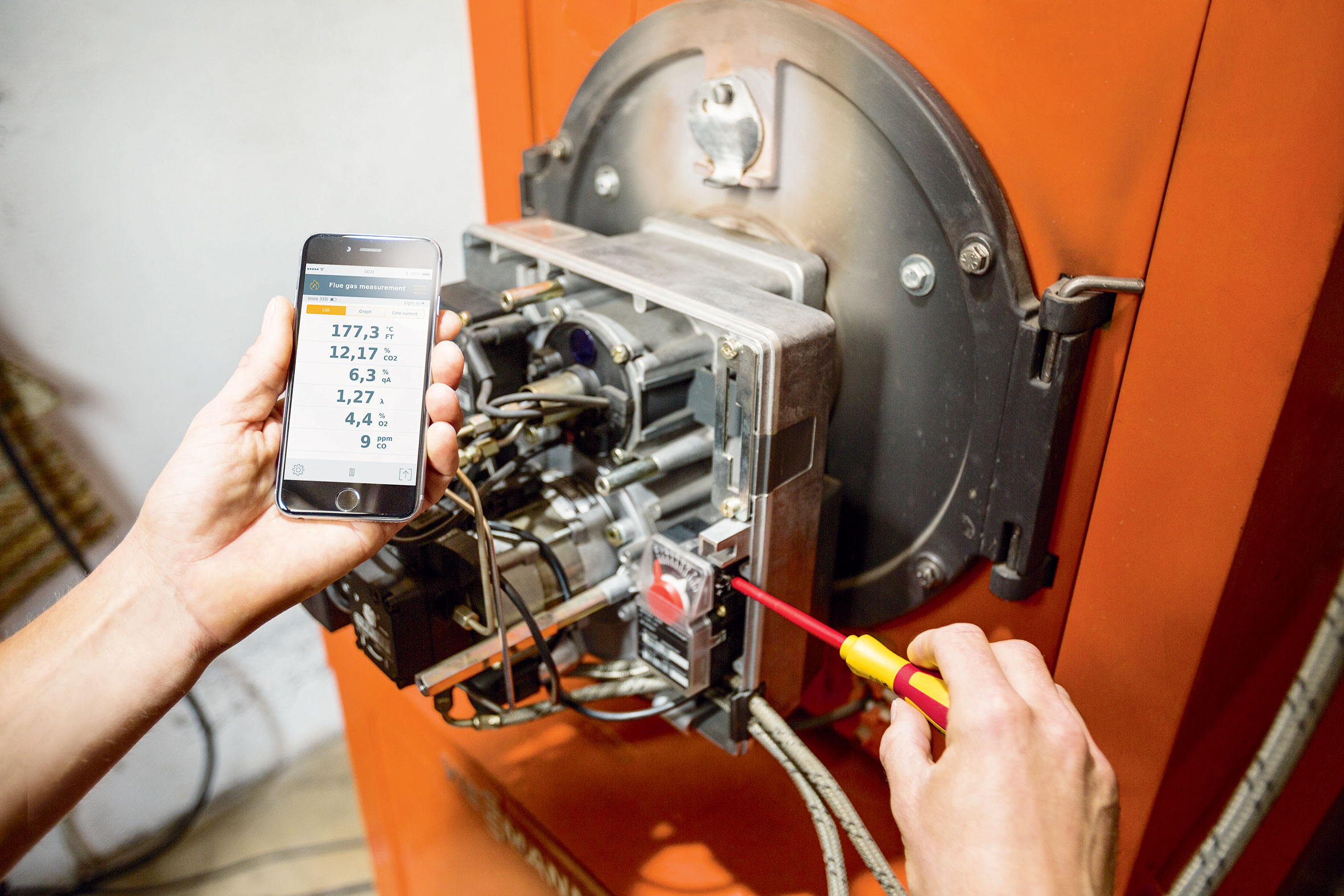

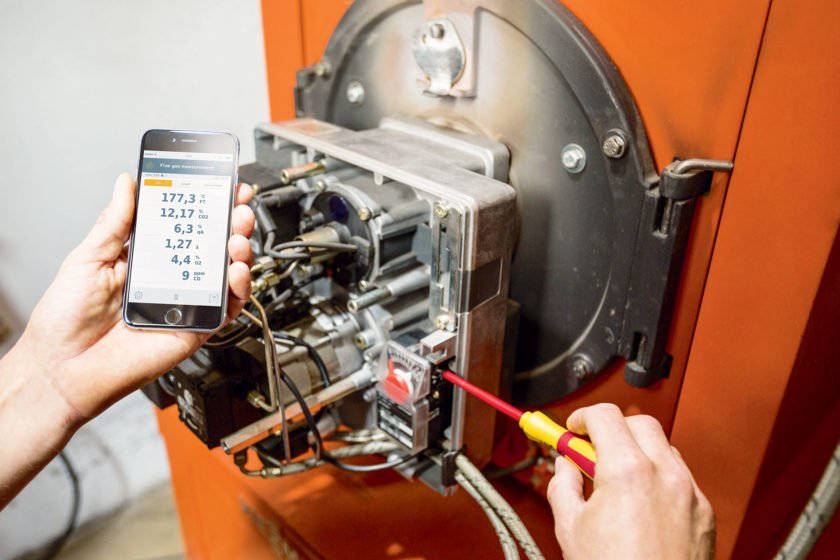

Patrí sem analýza spalín vrátane komínového ťahu, komínový ťah (aj samostatne), meranie diferenčného tlaku, koncentrácie O2 prívodu (pomocou kosákovej plynovej sondy), diferenčnej teploty (výstupná/vratná). Navyše, na displeji inteligentného mobilného zariadenia sa okrem zobrazovaných meraných hodnôt dajú jednoducho cez dotykovú obrazovku meniť: použité palivo, poradie zobrazovaných veličín, jednotky, sekvencie obrazoviek, počet zobrazovaných riadkov… Konvenčný displej tak úplne migroval z analyzátora do inteligentného telefónu. Okrem toho testo 330i umožňuje aj vytlačiť správy na mieste merania. Tým sa zaistí, že zákazníci dostanú výsledok merania osvedčenou cestou. Tlač sa realizuje z inteligentného telefónu/tabletu cez Bluetooth® rozhranie. Na tento účel bola vyrobená nová Bluetooth®/IrDa tlačiareň 0554 0621.

Úplne novo vyvinutý nadstavec pre plynové sondy predstavuje špeciálny technický trik

Prepojenie testo 330i s PC

Pamäť analyzátora má kapacitu na 500 000 meraných hodnôt. Okrem operatívneho merania možno analyzátor využiť aj na záznam meraných hodnôt podľa zvoleného programu s trvaním merania až do 2 h. Okrem ovládania analyzátora testo 330i pomocou inteligentného telefónu možno využiť na meranie aj komfortný softvér testo Easyheat a prepojenie analyzátora s PC pomocou USB kábla. Softvér Easyheat umožňuje dlhodobé online meranie so záznamnom meraných údajov do pamäti PC. Easyheat slúži i na komfortnú správu databázy zákazníkov, meracích miest, vyhodnotenie nameraných údajov a tlač protokolov z PC.

Overená technológia Testo v kombinácii s jednoduchým ovládaním

Až dosiaľ bolo ovládanie analyzátorov spalín často veľmi nepraktické – užívateľ strácal drahocenný čas pri upevnení sondy a limitovala ho aj vzdialenosť medzi miestom merania a miestom ovládania spaľovacieho procesu. Optimalizácia meraného zariadenia bola nepríjemným procesom pokusov a omylov. Veľa technikov si sťažovalo aj na nutnosť papierovej dokumentácie nameraných výsledkov.

Úplne novo vyvinutý nadstavec pre plynové sondy predstavuje špeciálny technický trik

Ako to vyriešilo Testo?

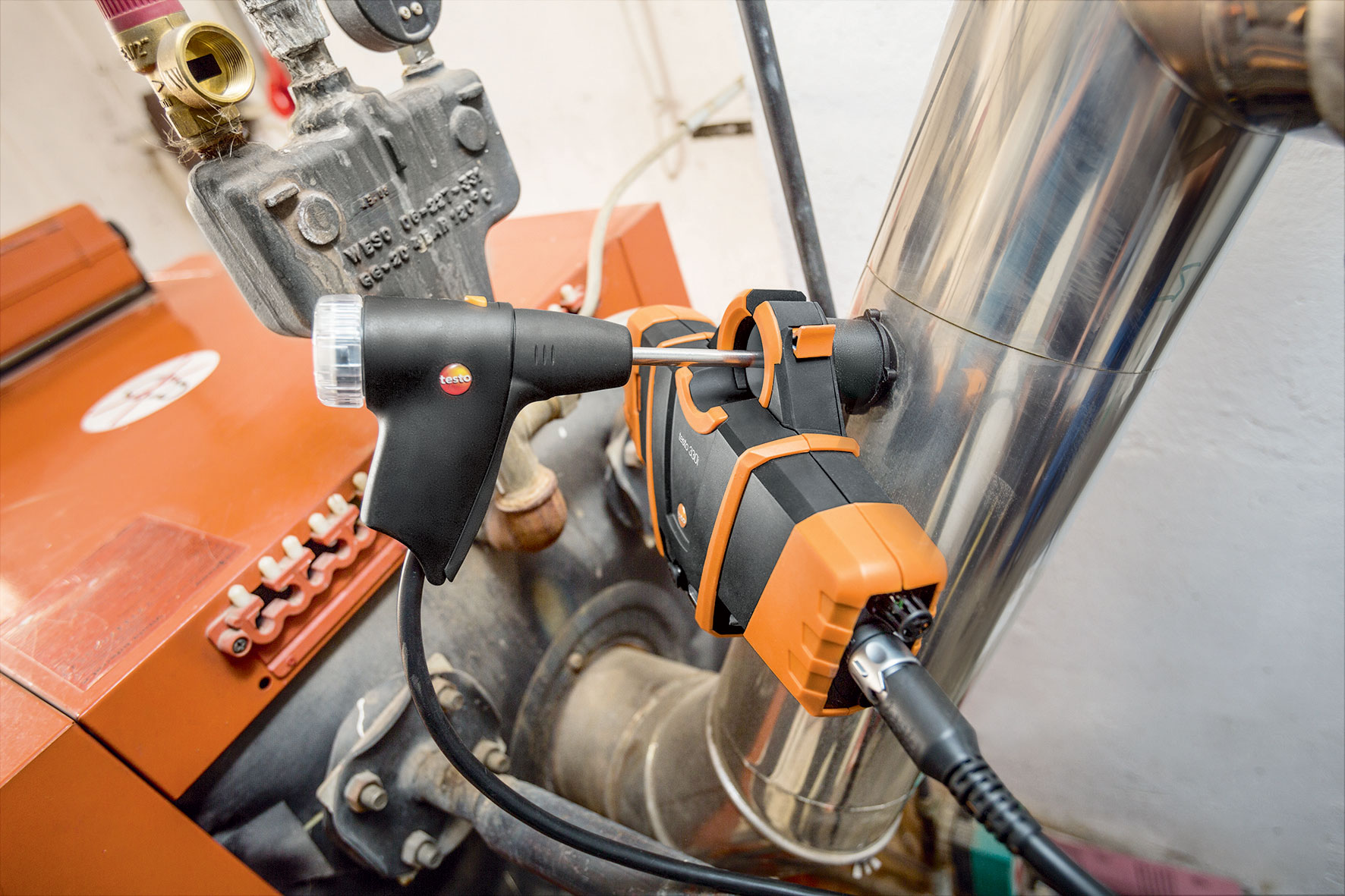

Úplne novovyvinutý nadstavec na plynové sondy predstavuje špeciálny technický trik. S nadstavcom na sondy testoFix možno pripojiť sondu k dymovodu rýchlo a bezpečne – sonda zostane pevne upevnená v hlavnom prúde spalín po celý čas meraní. Merací prístroj, ktorý sa pýši inovatívnym horizontálnym vyhotovením, môže byť zavesený priamo na nadstavec na sondy testoFix alebo ho možno pripevniť na kotol pomocou silných integrovaných magnetov. Merací prístroj a sonda sú prepojené pomocou krátkej flexibilnej hadice, ktorú možno ľahko pripojiť i odpojiť. V ponuke analyzátora testo 330i sú kompaktné a modulárne plynové sondy (s priemerom meracej rúrky 6 a 8 mm s dĺžkou 180 a 300 mm), pričom dĺžka prívodnej hadice je 65 cm. Užívateľ analyzátora testo 330i ocení mnoho užitočných funkcií programu App, napr. tachometer displej. Na presné meranie koncentrácie spalín je dôležité polohovať špičku plynovej sondy do najteplejšieho miesta v dymovode. Vďaka grafickej ružici obsluha vidí, ako sa menia teploty spalín pri zasúvaní sondy po priereze dymovodu.

Potom sa jednoducho vracia vysúvaním späť, až sa špička sondy zafixuje v jadre spalín. Obsah O2 je v centre spalín najmenší a obsah CO₂ najväčší. Obidve tieto hodnoty sa zaznamenávajú a využívajú vo výpočte spolu s teplotou spalín a spaľovacieho vzduchu na určenie komínovej straty a účinnosti kotla. Analyzátor meria dve hodnoty koncentrácie: hodnotu CO v spalinách (pomocou plynovej sondy) a hodnotu CO v okolitom vzduchu (pomocou plynovej sondy alebo ako pomocou samostatnej sondy). Meranie diferenčného tlaku možno využiť na nastavenie výkonu tepelného spotrebiča zoradením tlaku plynu do horáka podľa predpisu výrobcu. Na meranie tesnosti koaxiálnych dymovodov možno využiť kosákovú plynovú sondu, pomocou ktorej sa meria koncentrácia O2 v prívode čerstvého vzduchu do kotla. Ak poklesne koncentrácia O2 v prívode čerstvého vzduchu pod 20 %, treba prekontrolovať celistvosť dymovodu, lebo pod vplyvom netesnosti môže dochádzať k spätnému nasávaniu spalín do prívodu vzduchu.

Testo 330i – analyzátor spalín so životnosťou senzorov až 6 rokov

Ide o profesionálny analyzátor spalín, ktorý zvládne aj tie najvyššie nároky a stačí na všetky úlohy pri meraniach. Senzory majú predĺženú životnosť až na šesť rokov. Odpadá tým minimálne jedna výmena senzorov počas typickej dĺžky používania. Okrem toho firma Testo poskytuje záruku štyri roky bez zmluvy o údržbe. Mnohé menu merania umožňujú profesionálnu analýzu týkajúcu sa vykurovacieho zariadenia. Prístroj meria O₂/CO₂ (0…CO_2max, dopočet z O₂), CO alebo CO_low (voľba), CO okolia s externou sondou (voľba),  NO alebo NO_low (voľba), NOx, komínovú stratu, účinnosť spaľovania, komínový ťah a teplotu. Okrem toho meria ΔT, ΔP – tlak plynu,  deteguje únik plynu pomocou externej sondy, určuje prietok plynu/vykurovacieho oleja.

Analyzátory série testo 330i zaisťujú kvalitnú diagnostiku s informáciami o stave kvality funkčných a spotrebných dielov. V tom je zahrnutá kontrola meracích senzorov, opotrebenie filtra, zobrazenie výšky kondenzátu v kondenzačnej nádobke, tesnosť prístroja, kapacita čerpadla, stav opotrebovania akubatérií a dátum poslednej údržby a teplota prístroja. Preto možno lepšie plánovať denné merania.
V prístroji možno do pamäti uložiť až 500 000 nameraných hodnôt. Vyhodnotenie nameraných hodnôt a správu zákazníkov a ich zariadení umožňuje výkonný program Easyheat.

Dve zostavy v ponuke

Zostava pre začiatočníkov obsahuje analyzátor spalín testo 330i so senzorom CO (H2 kompenzácia), sieťový zdroj, nadstavec na sondu testoFix, plynovú sondu (180 mm), snímač na meranie teploty spaľovacieho vzduchu (190 mm) a kufor na prístroj testo 330i, sondy a príslušenstvo. Zostava pre pokročilých obsahuje navyše Bluetooth®/IrDa tlačiareň pre testo 330i.

Testo, s. r. o.
