Radiรกlne ventilรกtory pri paralelnej spoluprรกci
Vย ostatnรฝch desaลฅroฤiach sa na projektantov aย realizรกtorov vzduchotechnickรฝch systรฉmov kladรบ zo strany investorov vysokรฉ nรกroky na realizรกciu vetracรญch aย klimatizaฤnรฝch zariadenรญ. Tรฝka sa to najmรค veฤพkรฝch stavebnรฝch komplexov, vย ktorรฝch nie je prirodzenรฉ vetranie vnรบtornรฝch priestorov pri vysokรฝch poลพiadavkรกch na kvalitu vnรบtornรฉho prostredia prakticky realizovateฤพnรฉ.
Dรดsledkom tejto situรกcie sรบ nevyhnutne rieลกenia, ktorรฉ predstavujรบ paralelnรฉ spรกjanie vzduchotechnickรฝch zariadenรญ na strane nasรกvania vonkajลกieho vzduchu do spoloฤnรฝch nasรกvacรญch potrubรญ, ลกachiet aย ลพalรบziรญ. Podobne sa aj vรฝfuk odpadovรฉho vzduchu zย viacerรฝch vzduchotechnickรฝch systรฉmov spรกja do spoloฤnรฝch vรฝfukovรฝch trรกs. Vย tรฝchto prรญpadoch dochรกdza kย spoluprรกci ventilรกtorov, ktorรบ nazรฝvame paralelnรก alebo sรบbeลพnรก.ย ย ย
Pri konkrรฉtnom prรญpade projektovania klimatizaฤnรฝch zariadenรญ vย Nemecku pre tepelnรบ elektrรกreล sย vรฝkonom 2 ร 500 MW sa objavila striktnรก poลพiadavka zadรกvateฤพa projektovรฝch prรกc, aby sa klimatizaฤnรฉ jednotky vย komplexe technologickรฉho objektu vybavili zรกsadne radiรกlยญnymi ventilรกtormi sย lopatkami zahnutรฝmi dozadu. Tรกto poลพiadavka mรก oporu aj vย odbornej literatรบre (Recknagel โ Sprenger โ Schramek: Taschenbuch fรผr Heizung und Klimatechnik, 2005/2006), ktorรก ventilรกtory sย lopatkami zahnutรฝmi dopredu na paralelnรบ spoluprรกcu neodporรบฤa. Preฤo je to tak?

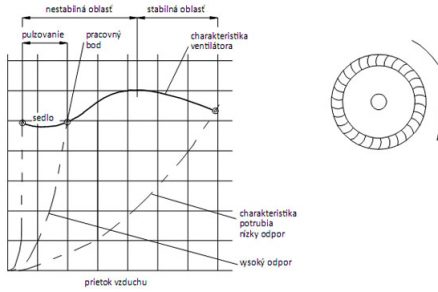

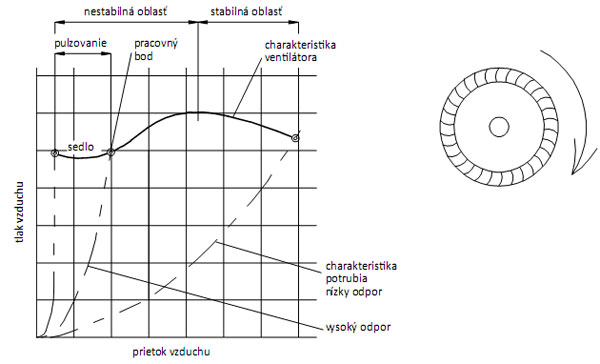

Charakteristika ventilรกtora sย lopatkami zahnutรฝmi dopredu

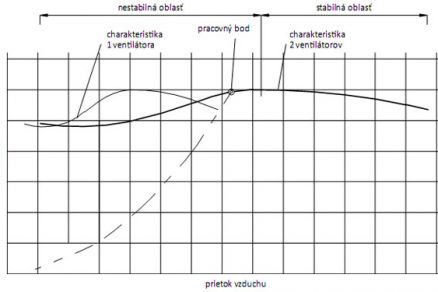

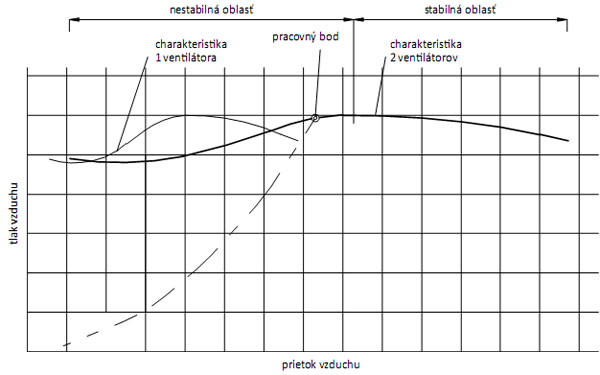

Paralelnรก spoluprรกca ventilรกtorov sย lopatkami zahnutรฝmi dopredu
Ventilรกtory sย lopatkami zahnutรฝmi dopredu
Tieto ventilรกtory boli tradiฤne obฤพรบbenรฉ pre niลพลกiu cenu aย menลกie rozmery, ktorรฉ majรบ vย porovnanรญ sย ventilรกtormi sย lopatkami zahnutรฝmi dozadu pri porovnateฤพnom vรฝkone. Oproti ventilรกtorom sย lopatkami zahnutรฝmi dozadu vลกak majรบ niลพลกiu รบฤinnosลฅ aย menej stabilnรบ prevรกdzku. To sa prejavuje pri prevรกdzke ventilรกtorov pri niลพลกรญch vzduchovรฝch vรฝkonoch vo veฤพkej ฤasti ich charakteristiky, ktorรก mรก pri takรฝchto vรฝkonoch znรกmy sedlovรฝ tvar. Vย tejto oblasti mรก ventilรกtor sklon kย pulzovaniu, ฤo znamenรก, ลพe pri rovnakom tlaku ventilรกtora nastane kolรญsanie dodรกvanรฉho mnoลพstva medzi dvomi hodnotami, ktorรฉ zodpovedajรบ prieseฤnรญkom charakteristiky aย ฤiary prรญsluลกnรฉho tlaku. Zย tรฝchto dรดvodov je nevyhnutnรฉ navrhovaลฅ ventilรกtory sย lopatkami zahnutรฝmi dopredu sย pracovnรฝm bodom vย strede alebo ku koncu stabilnej ฤasti charakteristiky. Vย prรญpade, ลพe je ventilรกtor predimenzovanรฝ (zvolila sa nadmernรก veฤพkosลฅ ventilรกtora) aย regulรกcia mnoลพstva sa dosahuje ลกkrtenรญm prietokovรฉho mnoลพstva vzduchu, pracovnรฝ bod sa posรบva do nestabilnej ฤasti charakteristiky. Tรกto situรกcia nastรกva aj vtedy, keฤ je zvรฝลกenรฝ odpor prietoku vzduchu vย prevรกdzke spรดsobenรฝ nadmerne zanesenรฝmi filtrami, zmenami vย potrubnej sieti alebo paralelnรฝm pripojenรญm ฤalลกรญch ventilรกtorov na tรบ istรบ sieลฅ.
Spoluprรกca ventilรกtorov sย lopatkami zahnutรฝmi dopredu
Spoluprรกca tรฝchto ventilรกtorov vย paralelnom zapojenรญ mรดลพe posunรบลฅ pracovnรฝ bod sรบstavy ventilรกtorov pod hranicu, kde sa uลพ objavรญ pulzovanie. Pritom mรดลพe paradoxne poklesnรบลฅ dopravovanรฉ mnoลพstvo vzduchu sรบstavy dvoch ventilรกtorov vย porovnanรญ sย jedinรฝm prevรกdzkovanรฝm ventilรกtorom. Navyลกe, kmitanie ventilรกtorov, ktorรฉ sa prejavuje pri ventilรกtoroch sย remeลovรฝm prevodom prudkรฝmi zrรฝchleniami aย spomaleniami kolesa ventilรกtora vย rรกmci pruลพnosti hnacieho remeลa, mรดลพe spรดsobiลฅ deลกtrukciu ventilรกtora. ฤasto sa takรฉto havรกrie ventilรกtorov neobjasnia aย povaลพujรบ sa za chybu vรฝrobcu, priฤom vย skutoฤnosti mรดลพe byลฅ chyba na strane projektanta alebo montรกลพnika. Okrem toho vลกak, samozrejme, mรดลพu zรกkonito nastaลฅ aj problรฉmy sย dosiahnutรญm vzduchovรฝch vรฝkonov jednotlivรฝch ventilรกtorov vzduchotechnickรฝch jednotiek, ktorรฉ sรบ napojenรฉ na spoloฤnรฉ potrubia nasรกvania vonkajลกieho vzduchu aย na spoloฤnรฉ potrubia odpadovรฉho vzduchu alebo pracujรบ pre vzรกjomne prepojenรฉ miestnosti. Aj keฤ projektant pri takรฝchto aplikรกciรกch navrhne ventilรกtory sย lopatkami zahnutรฝmi dozadu, dodรกvatelia ich vย snahe znรญลพiลฅ cenu zamieลajรบ za lacnejลกie ventilรกtory sย lopatkami zahnutรฝmi dopredu.
 |
 |

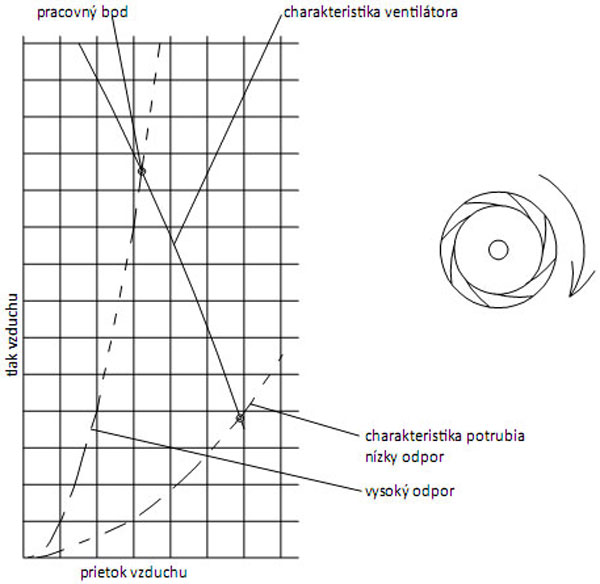

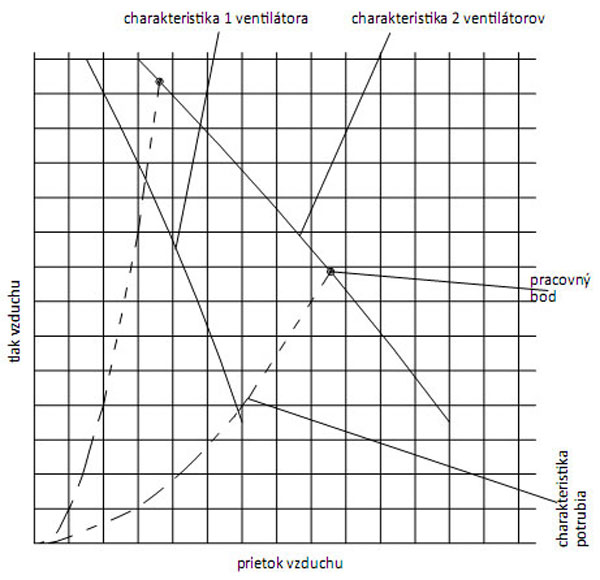

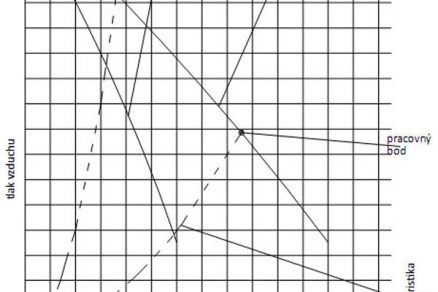

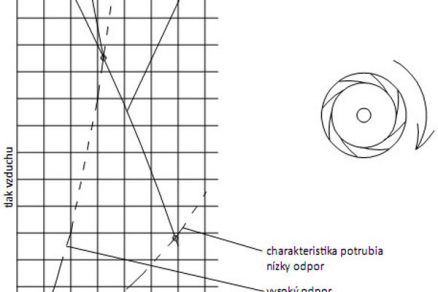

| Charakteristika ventilรกtora sย lopatkami zahnutรฝmi dozadu | Paralelnรก spoluprรกca ventilรกtorov s lopatkami zahnutรฝmi dozadu |
Ventilรกtory sย lopatkami zahnutรฝmi dozadu
Ventilรกtory sย lopatkami zahnutรฝmi dozadu sa vย minulosti pouลพรญvali prevaลพne pri veฤพkรฝch vzduchovรฝch vรฝkonoch aย tlakoch. Vย sรบฤasnosti sa tieto ventilรกtory pouลพรญvajรบ aj vย malรฝch zariadeniach aย vo ventilรกtoroch do kruhovรฉho potrubia. Majรบ vysokรบ รบฤinnosลฅ aย vลกeobecne niลพลกiu hluฤnosลฅ. Charakteristika tรฝchto ventilรกtorov je strmรก, ฤo znamenรก, ลพe vzduchovรฝ vรฝkon je pomerne stabilnรฝ aj pri zmene odporu potrubnej siete.
Spoluprรกca ventilรกtorov sย lopatkami zahnutรฝmi dozadu
Spoluprรกca tรฝchto ventilรกtorov vย paralelnom zapojenรญ zaisลฅuje stabilnรบ prevรกdzku sรบstavy viacerรฝch ventilรกtorov do spoloฤnรฉho potrubia, priฤom celkovรฉ mnoลพstvo dopravovanรฉho vzduchu sa rovnรก sรบฤtu vรฝkonov vลกetkรฝch ventilรกtorov aย prevรกdzka je stabilnรก.
Zรกver
Pri nรกvrhu vetracรญch aย klimatizaฤnรฝch zariadenรญ vย budovรกch sย viacerรฝmi vzduchotechnickรฝmi systรฉmami je vhodnรฉ prednostne pouลพรญvaลฅ ventilรกtory sย lopatkami zahnutรฝmi dozadu aย vyvarovaลฅ sa tak rizika pulzovania ventilรกtorov aย ich prรญpadnej deลกtrukcii.ย
Ing. Peter Komrska
Recenzovala: doc. Ing. Marta Szรฉkyovรก, PhD.
Foto a obrรกzky: archรญv autora, Mgr. art. Lenka Rajฤanovรก
Autor je autorizovanรฝm stavebnรฝm inลพinierom aย orientuje sa na oblasลฅ vzduchotechniky.
ฤlรกnok bol uverejnenรฝ v ฤasopise TZBย HAUSTECHNIK.
