Rekonลกtrukcia streลกnรฉho plรกลกลฅa nad rehabilitaฤnรฝm bazรฉnom

Partneri sekcie:

Streลกnรฝ plรกลกลฅ budovy sย priestormi so zvรฝลกenou vnรบtornou vlhkosลฅou vzduchu je vystavenรฝ ลกpecifickรฝm vplyvom. Vลกetky chyby, ktorรฉ nastanรบ pri jeho navrhovanรญ alebo realizรกcii, sa prejavujรบ vo vรฝraznejลกej miere ako vย prรญpade striech beลพnรฝch bytovรฝch domov.

11 deak big image
02 deak big image
10 deak big image
5 big image
09 deak big image
7 big image
07 deak big image
04 deak big image

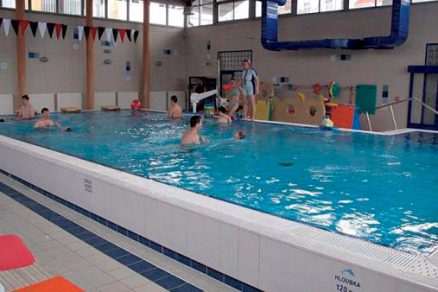

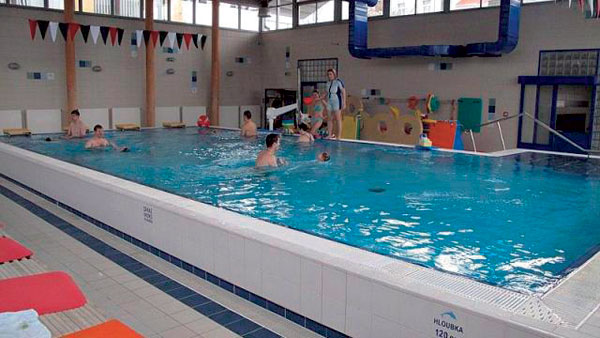

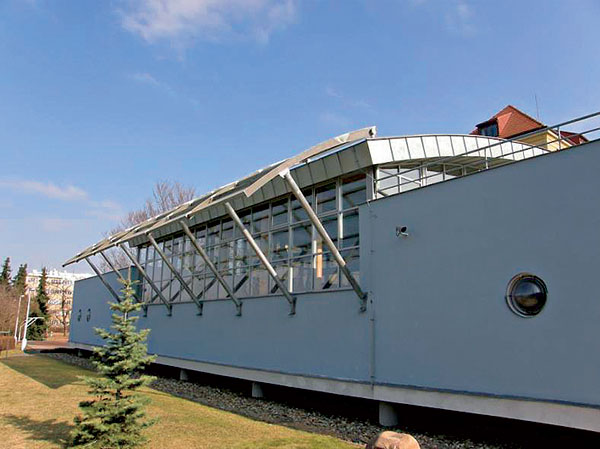

ย Sย prevรกdzkou rehabilitaฤnรฉho bazรฉna sa zaฤalo vย roku 2002 (obr.ย 1). Postupne sa na streลกnom plรกลกti zaฤali prejavovaลฅ rozliฤnรฉ poruchy, ktorรฉ vyรบstili do celkovej obnovy dokonฤenej vย roku 2011.

Pri obnove existujรบcich konลกtrukciรญ je nevyhnutnรฉ upraviลฅ ich skladbu sย ohฤพadom na dosiahnutie ekonomicky rozumnรฝch hodnรดt sรบฤiniteฤพa prechodu tepla aย sย ohฤพadom na vรฝยญslednรบ vlhkostnรบ bilanciu. Zย tohto dรดvodu treba citlivo posรบdiลฅ hodnoty vnรบtornรฉho prostredia predovลกetkรฝm so zreteฤพom na vykurovanie aย vetranie. Zรกroveลˆ je nutnรฉ vykonaลฅ statickรฉ posรบdenie konลกtrukcie streลกnรฉho plรกลกลฅa aย zohฤพadniลฅ novรฉ stรกle zaลฅaลพenie spรดsobenรฉ zmenenou skladbou strechy aย zmenou nรกhodยญnรฉho zaลฅaลพenia vย sรบlade sย platnรฝmi eurokรณdmi.

Pรดvodnรฝ stav streลกnรฉho plรกลกลฅa
Objekt bazรฉnu je rieลกenรฝ ako trojtrakt. Vย strednom trakte sa nachรกdza vyhrievanรฝ bazรฉn, vย boฤnรฝch traktoch technickรฉ zรกzemie aย ลกpeciรกlne zariadenia sรบvisiace sย prevรกdzkou bazรฉna. Pรดvodnรบ strechu bazรฉna navrhol projektant ako jednoplรกลกลฅovรบ segmentovรบ konลกtrukciu vย tvare oblรบka. Obvodovรบ stenu vย miestnosti sย vรญrivkou tvorรญ murovanรก konลกtrukcia sย keramickรฝm obkladom. Stropnรก konลกtrukcia je zo sadrokartรณnu. Sย prevรกdzkou bazรฉna sa zaฤalo vย roku 2002. Vย roku 2010 zaฤala zatekaลฅ strecha. Vย zime na prelome rokov 2009 aย 2010 napadalo na strechu vรคฤลกie mnoลพstvo snehu, vย dรดsledku ฤoho sa odtrhla ฤasลฅ podhฤพadu, vyhotovenรฉho zย heraklitovej dosky. Objednรกvateฤพ vyzval dodรกvateฤพa na prieskum strechy, na zรกklade ktorรฉho sa dodรกvateฤพ rozhodol podhฤพad opรคtovne ukotviลฅ, aย to zรกpustkami zย nehrdzavejรบcej ocele sย veฤพkoploลกnรฝmi podloลพkami. Vย priebehu stavebnรฝch prรกc sa vลกak ukรกzalo, ลพe pรดvodnรฉ kotviace prvky boli vรฝrazne skorodovanรฉ. ฤŽalลกรญ problรฉm predstavovali viacerรฉ trhliny vย plechovej krytine (obr.ย 3), odhalenรฉ poฤas รบdrลพby strechy, vykonanej po zime vย roku 2010. Tieto trhliny sa odstrรกnili preplรกtovanรญm aย zacรญnovanรญm.

Rekonลกtrukcia strechy rehabilitaฤnรฉho bazรฉn

Dฤบลพka rekonลกtrukcie: rekonลกtrukcia od 30. jรบna 2010 do 22. augusta 2011
Predmet rekonลกtrukcie: strecha vrรกtane streลกnej konลกtrukcie, parotesnรฉho utesnenia streลกnรฉho plรกลกลฅa a osadenia ventilaฤnรฝch turbรญn
Konลกtrukcia strechy: trojplรกลกลฅovรก plechovรก krytina na bรกze titรกnzinku
preruลกenie tepelnรฝch mostov โ€“ extrudovanรฝ polystyrรฉn
tepelnรก izolรกcia โ€“ nakaลกรญrovanรก rohoลพ zo sklenenej vlny Ursa DF 37
hydroizolรกcia โ€“ fรณlia Jutadach 115 A. P.
drenรกลพna vrstva โ€“ fรณlia Jutadren AP
Podhฤพad: pรดvodnรฉ heraklitovรฉ dosky
parotesnรก fรณlia Jutafol Reflex N 150

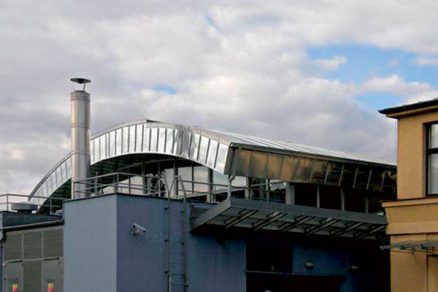

รšstav, vย ktorom sa bazรฉn nachรกdza (obr.ย 6), je urฤenรฝ pre deti a mladรฝch ฤพudรญ s telesnรฝm postihnutรญm alebo s telesnรฝm a ฤalลกรญm postihnutรญm prevaลพne vo veku odย 4ย do 26 rokov.

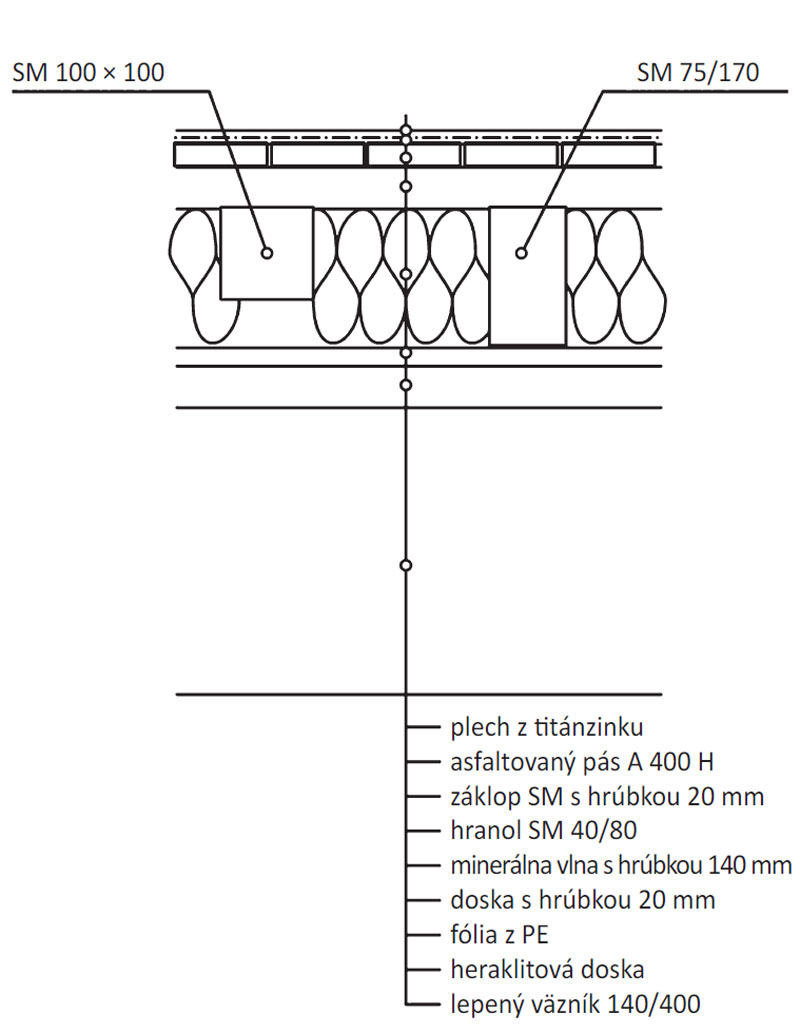

Zistenรก skladba streลกnรฉho plรกลกลฅa vย typickom reze
Drevenรฝ roลกt na doskovรฝ zรกklop pod streลกnou krytinou je osadenรฝ na hranoloch SMย 10/10 aย na hornej ploche drevenรฉho prieฤnika tvorenรฉho hranolom SM 75/170. Drevenรฝ prieฤnik je osadenรฝ medzi jednotlivรฝmi drevenรฝmi lepenรฝmi vรคznรญkmi pomocou oceฤพovรฉho strmeลˆa zinkovanรฉho vyrobenรฉho zo zliatiny FeZn (ลพelezo โ€“ zinok). ล รญrku vzduchovej medzery 40ย mm pod zรกklopom urฤuje drevenรฝ roลกt. Vzduchovรบ medzeru moลพยญno vzhฤพadom na nรญzky sklon strechy aย veฤพkรฉ rozpรคtie kvalifikovaลฅ ako nevetranรบ alebo zle vetranรบ. Strecha tak vย podstate fungovala ako jednoplรกลกลฅovรก konลกtrukcia (obr.ย 5).

Tepelnotechnickรฉ posรบdenie streลกnรฉho plรกลกลฅa
Streลกnรฝ plรกลกลฅ tvorรญ jednoplรกลกลฅovรก konลกtrukcia. Komplexnรฉ tepelnotechnickรฉ posรบdenie konลกtrukcie strechy (obr.ย 7) sa realizovalo pomocou softvรฉru Teplo 2001 vย sรบlade sย ฤŒSN ENย ISO 13788 (STN EN ISO 13788: 2003 Tepelnovlhkostnรฉ vlastnosti stavebnรฝch dielcov aย konลกtrukciรญ. Vnรบtornรก povrchovรก teplota na vylรบฤenie kritickej povrchovej vlhkosti aย kondenzรกcie vnรบtri konลกtrukcie. Vรฝpoฤtovรก metรณda), ฤŒSN EN ISO 6946 (STN EN ISO 6946: 2008 Stavebnรฉ konลกtrukcie. Tepelnรฝ odpor aย sรบฤiniteฤพ prechodu tepla. Vรฝpoฤtovรก metรณda) aย ฤŒSN 73 0540 (STN 73ย 0540-4: 2002 Tepelnotechnickรฉ vlastnosti stavebnรฝch konลกtrukciรญ aย budov. Tepelnรก ochrana budov. ฤŒasลฅ 4: Vรฝpoฤtovรฉ metรณdy).

Zย posรบdenia vyplรฝva:

  • normatรญvna poลพiadavka na tepelnรฝ odpor Rn = 2,96 ((m2โ€‰.โ€‰K)/W),
  • vypoฤรญtanรก hodnota tepelnรฉho odporu R = 2,68 ((m2โ€‰.โ€‰K)/W), R < Rn โ€“ normatรญvna poลพiadavka nie je splnenรก.

Poลพiadavky na ลกรญrenie vlhkosti konลกtrukciou sรบ definovanรฉ vย ฤlรกnku 4.1 ฤŒSN 73 0540-2/Z1 takto:

  • skondenzovanรก vodnรก para nesmie ohroziลฅ funkciu konลกtrukcie,
  • roฤnรก bilancia vodnej pary musรญ byลฅ aktรญvna,
  • roฤnรฉ mnoลพstvo kondenzรกtu Ma musรญ byลฅ < 0,5 kg/(m2โ€‰.โ€‰rok).

Zย vรฝpoฤtu vyplรฝva, ลพe vย priebehu modelovรฉho roka dochรกdza vย konลกtrukcii ku kondenzรกcii. Kondenzaฤnรก zรณna ฤ. 1: Maximรกlne mnoลพstvo akumulovanej vlhkosti Ma = 0,2324 kg/m2.

Na konci modelovรฉho roku je meranรก zรณna streลกnej konลกtrukcie stรกle vlhkรก.

Ma, vysl > 0 …. 2 โ€“ poลพiadavka nie je splnenรก

Sรบhrnnรฉ hodnotenie poฤiatoฤnรฉho stavu

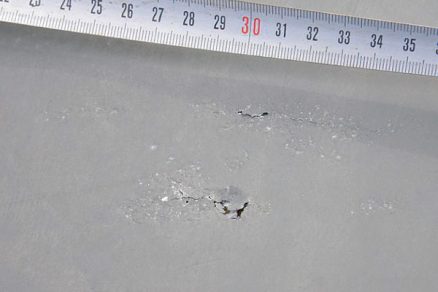

Existujรบca skladba streลกnรฉho plรกลกลฅa nespฤบลˆa tepelnotechnickรฉ vlastnosti poลพadovanรฉ normou. Montรกลพ plechovej krytiny na bรกze titรกnzinku sa realizovala vย rozpore sย odporรบฤaniami vรฝrobcu plechovej krytiny, vย dรดsledku ฤoho vznikรก na jej povrchu korรณzia (obr.ย 2). Plechovรบ krytinu preto bolo nutnรฉ na viacerรฝch miestach opravovaลฅ. Ako spojovacรญ materiรกl drevenรฉho zรกklopu sa pouลพili oceฤพovรฉ klince, ktorรฉ vย dรดsledku pรดsobenia vlhkosti skorodovali. Tepelnรก izolรกcia nemรก dostatoฤnรบ hrรบbku aย je uloลพenรก nespojito. Jednotlivรฉ pรกsy parozรกbrany zย PE fรณlie umiestnenรฉ na latรกch medzi lepenรฝmi vรคznรญkmi mali dostatoฤne kvalitne vyhotovenรฉ spoje, niektorรฉ vลกak boli rozlepenรฉ. Napojenie na boฤnรบ stranu vรคznรญka nebolo dostatoฤne tesnรฉ (obr.ย 8) aย na drevenรฝch vรคznรญkoch sa zistili poฤetnรฉ stopy po stekajรบcej vode (obr. 4). Po odokrytรญ streลกnรฉho plรกลกลฅa sa zistila prรญtomnosลฅ vlhkosti aย napadnutie zรกklopu drevokaznรฝmi hubami aย plesลˆami. Pripojenie streลกnej krytiny na prestupujรบcu oceฤพovรบ konลกtrukciu nadvรคzujรบcej zasklenej ฤasti strechy hlinรญkovou fรณliou nie je tesnรฉ. Rozliฤnรก dฤบลพkovรก rozลฅaลพnosลฅ napรกjanรฝch konลกtrukciรญ spรดsobila vย mieste napojenia oceฤพovej konลกtrukcie na streลกnรบ konลกtrukciu deลกtrukciu hlinรญkovej fรณlie aย nรกslednรฉ zatekanie zrรกลพkovej vody do strechy.

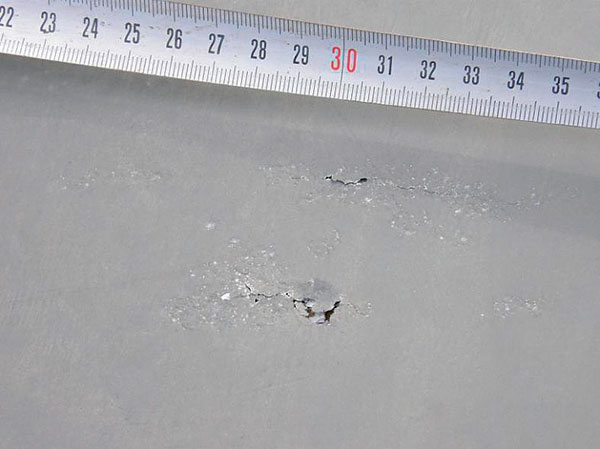

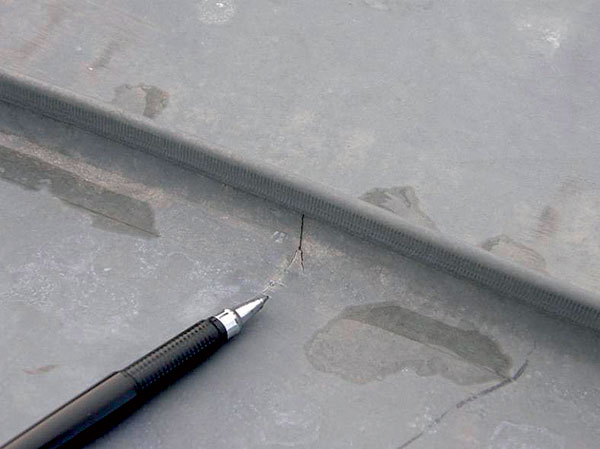

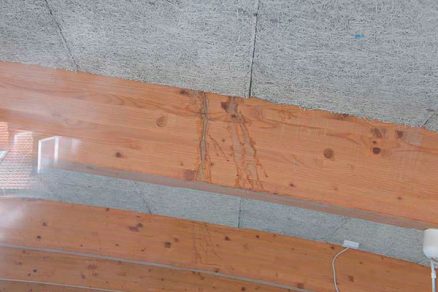

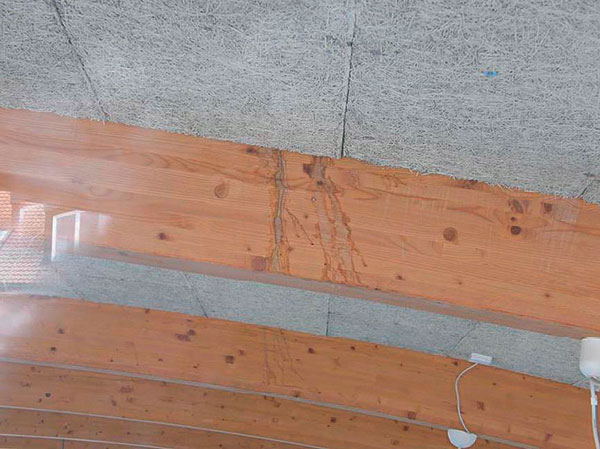

Obr. 3ย  Trhliny vย zinkovom plechu Obr. 4ย  Stopy po zatekanรญ do interiรฉru

Poruchy sรบ dรดsledkom najmรค zle realizovanej parotesnej vrstvy, nedostatoฤnej hrรบbky tepelnej izolรกcie aย jej nespojitรฉho vyhotovenia, nedostatoฤne nadimenzovanej vzduchovej medzery aย jej odvetrรกvania, nevhodnej podkladovej konลกtrukcie aย nedodrลพania zรกsad dilatรกcie streลกnej krytiny na bรกze titรกnzinku.

Postup rekonลกtrukcie podhฤพadu
Pri rekonลกtrukcii sa postupovalo vย sรบlade sย poลพiadavkou architekta na zachovanie tvaru a vzhฤพadu streลกnรฉho plรกลกลฅa (obr.ย 11). รšpravy sa volili tak, aby bol rozsah bรบracรญch aย demontรกลพnych prรกc ฤo najmenลกรญ. Rekonลกtrukcia prebiehala vย tรฝchto krokoch:

  • demontรกลพ heraklitovรฉho podhฤพadu aย pรดvodnej parozรกbrany;
  • oฤistenie lepenรฝch vรคznรญkov;
  • oลกetrenie pรดvodnรฉho drevenรฉho roลกtu chemickรฝmi ochrannรฝmi prostriedkami vhodnรฝmi pre druhรบ triedu ohrozenia dreva;
  • ย  inลกtalรกcia novej parotesnej vrstvy Jutafol Reflex N 150. Presah sa lepil dvojitรฝm spojom (pรกska Jutafol SP 1 sย presahom + pรกska Jutafol SP AL cez presah). Na nadvรคzujรบce drevenรฉ vรคznรญky (oblรบky) sa pripevnili tmelom Jutafol Mastic nanesenรฝm vo dvoch radoch. Spoj sa uzavrel drevenou liลกtou oลกetrenou chemickรฝm ochrannรฝm prostriedkom. Na prelepenie spรดn pouลพitรฝch na pripevnenie drevenej liลกty sa pouลพila pรกska Jutafol SPย AL. Na miestach, na ktorรฝch cez parozรกbranu prenikajรบ kotviace prvky roลกtu, sa nalepila tesniaca pรกska Jutadach TPK Super tak, aby kotviaci prvok prenikol najskรดr cez tรบto pรกsku aย aลพ potom cez parozรกbranu;
  • na ukotvenie priamych zรกvesov aย nosnรฝch lรกt roลกtu na umiestnenie podhฤพadu sa pouลพili antikorovรฉ kotviace prvky. Nosnรฝ drevenรฝ roลกt sa povrchovo oลกetril chemickรฝmi ochrannรฝmi prostriedkami urฤenรฝmi na drevo vย druhej triede ohrozenia;
  • na zhotovenie podhฤพadu sa pouลพili pรดvodยญnรฉ heraklitovรฉ dosky, ktorรฉ sa kotvili demontovanรฝmi kotviacimi prvkami vrรกtane veฤพkoploลกnรฝch podloลพiek. Heraklitovรฉ dosยญky sa osadili vo vzdialenosti 30 mm od boฤยญnรฝch stien lepenรฝch oblรบkovรฝch vรคznรญkov.

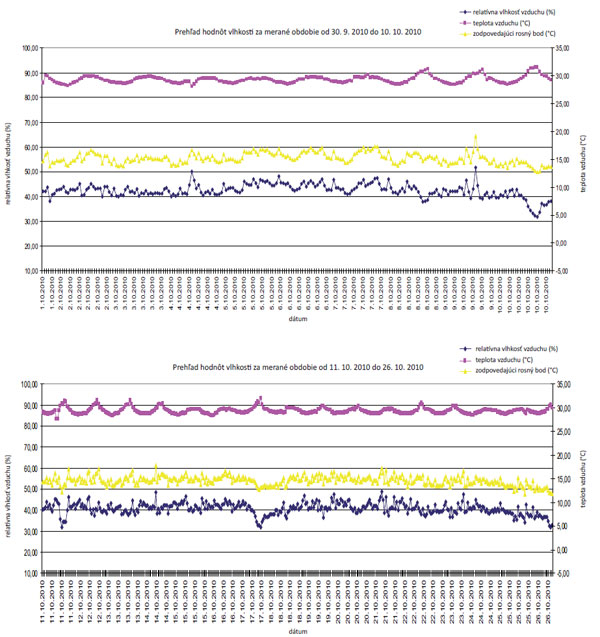

Obr. 7ย  Nameranรฉ hodnoty teplรดt aย vlhkosti vzduchu

Postup rekonลกtrukcie streลกnรฉho plรกลกลฅa
Poฤas rekonลกtrukcie streลกnรฉho plรกลกลฅa sa vykonala:

  • kontrola vzรกjomnej tesnosti pรดvodnej tepelnej izolรกcie. Vย netesnรฝch miestach sa izolรกcia doplnila;
  • kontrola drevenรฝch prvkov. Poลกkodenรฉ prvky sa vymenili;

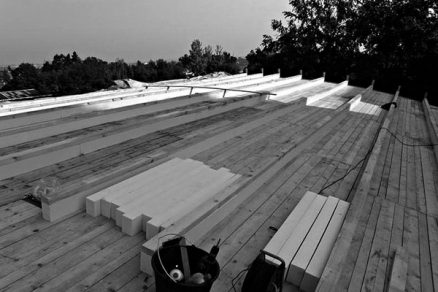

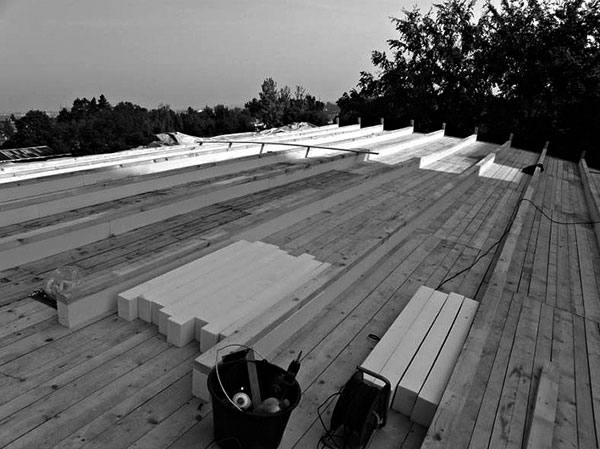

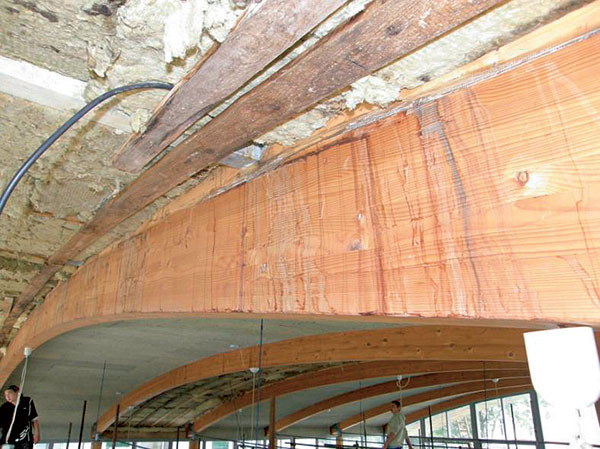

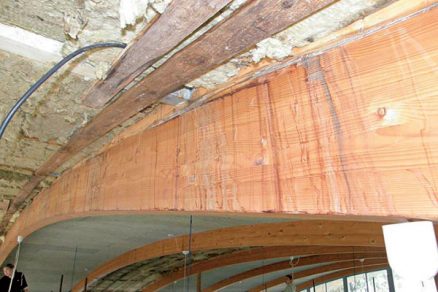

  • montรกลพ drevenรฝch profilov SM 100/50, na ktorรฉ sa zapustenรฝmi kotvami sย dฤบลพkou minimรกlne 300 mm aย sย antikorรณznou ochranou kotvili izolaฤnรฉ prvky zย extrudovanรฉho polystyrรฉnu 100/150 sย cieฤพom eliminovaลฅ tepelnรฉ mosty (obr.ย 9). Takto sa vytvorila podkladovรก konลกtrukcia na kotvenie kontralรกt SM 50/100, ฤรญm sa vymedzil priestor na vloลพenie ฤalลกej vrstvy tepelnej izolรกcie. Kontralaty sรบ vyrobenรฉ zย lรกt SM 50/100 aย debniace prvky zย dosรกk SM sย hrรบbkou 25 mm. Na kotvenie sa pouลพili spojovacie prvky sย antikorรณznou รบpravou pozinkovanรญm. Vลกetky pouลพitรฉ drevenรฉ prvky sa povrchovo oลกetrili chemickรฝmi ochrannรฝmi prostriedkami urฤenรฝmi na drevo vย druhej triede ohrozenia. Ako tepelnรก izolรกcia sa pouลพila nekaลกรญrovanรก rohoลพ zo sklenenej vlny Ursa DF 37 (lD = 0,039 (W/(mโ€ฏ.โ€ฏK)) sย hrรบbkou 2 ร— 100 ย mm. Jednotlivรฉ vrstvy tepelnej izolรกcie sa klรกdli na vรคzbu do priestoru vymedzenรฉho drevenรฝmi prvkami sย pripevnenรฝm extrudovanรฝm polystyrรฉnom;
  • kotvenie extrudovanรฉho polystyrรฉnu vย mieste osadenia vรคznice 80/140 aย 100/100 vย kolmom smere na existujรบci lepenรฝ oblรบk.
  • uloลพenie poistnej hydroizolรกcie. Ako poistยญnรก hydroizolรกcia sa pouลพila fรณlia Jutadach 115 A. P. ukladanรก na presah. Spoje sa preยญlepili pรกskou Jutadach SP 38. Kontralaty nรกsledne ukladanรฉ nad poistnรบ fรณliu sa podkladali tesniacou pรกskou. Na utesnenie vrcholu strechy sa pouลพila fรณlia Alkorplan 1,5;
  • uloลพenie membrรกny Jutadren AP. Membยญrรกnou sa vytvorila drenรกลพna vrstva pod novรบ streลกnรบ krytinu;

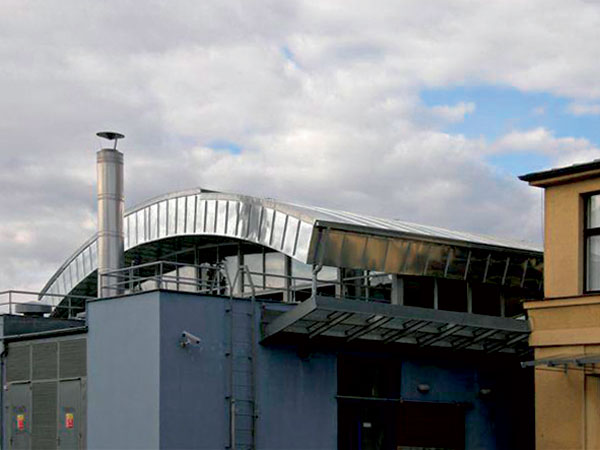

  • uloลพenie novej streลกnej krytiny na bรกze titรกnzinku sย hrรบbkou plechu 0,7ย mm. Zรกroveลˆ sa osadili vetracie mrieลพky aย ventilaฤnรฉ turbรญny, ktorรฉ umoลพลˆujรบ รบฤinnรฉ odvetranie streลกnรฉho plรกลกลฅa aย zabezpeฤujรบ dostatoฤnรบ ochranu proti vetru, nรกporovรฉmu daลพฤu alebo snehu (obr.ย 10).
Obr. 9ย  Vytvรกranie priestoru na vloลพenie novรฝch vrstiev tepelnej izolรกcie Obr. 10ย  Pohฤพad na streลกnรบ konลกtrukciu po rekonลกtrukcii

Vรฝslednรฉ tepelnotechnickรฉ parametre streลกnรฉho plรกลกลฅa
Rekonลกtrukciou sa dosiahol:

  • tepelnรฝ odpor konลกtrukcie R: 9,43 ((m2โ€‰.โ€‰K)/W);
  • sรบฤiniteฤพ prechodu tepla konลกtrukciou U: 0,104 (W/(m2โ€‰.โ€‰K)), poลพadovanรฝ normatรญvny sรบฤiniteฤพ prechodu tepla konลกtrukciou UN = 0,15 (W/(m2โ€‰.โ€‰K));
  • sรบฤiniteฤพ prechodu zabudovanej konลกtrukยญcie Ukc = 0,15/0,18/0,23/0,33 (W/(m2โ€‰.โ€‰K)). Uvedenรฉ orientaฤnรฉ hodnoty platia pre rozliฤnรบ kvalitu rieลกenia tepelnรฝch mostov;
  • difรบzny odpor konลกtrukcie ZpT: 6,9E + 0010 m/s;
  • teplotnรฝ รบtlm konลกtrukcie Ny: 435,9;
  • fรกzovรฝ posun teplotnรฉho kmitu Psi: 8,8 h;
  • vnรบtornรก povrchovรก teplota vย navrhovanรฝch podmienkach Tsi, p: 26,93 ยฐC;
  • teplotnรฝ faktor vย navrhovanรฝch podmienkach f, Rsi, p: 0,967;
  • celoroฤnรก bilancia vlhkosti:

โ€“ย ย ย  mnoลพstvo skondenzovanej vodnej pary Mc,ย a: 0,092 (kg/(m2โ€‰.โ€‰rok)),
โ€“ย ย ย  mnoลพstvo vypariteฤพnej vodnej pary Mev,ย a: 4,950 (kg/(m2โ€‰.โ€‰rok)).

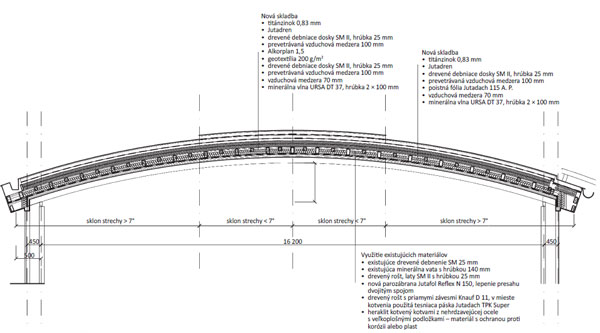

Obr. 11ย  Rez streลกnรฝm plรกลกลฅom po rekonลกtrukcii

Zรกver
Streลกnรก konลกtrukcia nad priestorom sย bazรฉnom si vzhฤพadom na mnoลพstvo porรบch, ktorรฉ sa vย ich prรญpade vyskytujรบ, vyลพadujรบ mimoriadnu pozornosลฅ tak pri nรกvrhu, ako aj poฤas realizรกcie. Rekonลกtrukcia stavby ฤi urฤitej stavebnej ฤasti konลกtrukcie predstavuje vลพdy finanฤne nรกkladnรบ zรกleลพitosลฅ, predovลกetkรฝm vย prรญpadoch, ak je nutnรฉ kย nej pristรบpiลฅ uลพ vย priebehu niekoฤพkรฝch rokov po dokonฤenรญ stavby.

TEXT: Ing. Michal Deรกk, Ing. Jan Kurc
OBRรZKY aย FOTO: archรญv autorov

Ing. Michal Deรกk pรดsobรญ vย Expertnej stavebnej kancelรกrii Ing. Ladislav Bukovskรฝ.

Ing. Jan Kurc pรดsobรญ ako pracovnรญk na รบseku technickej podpory vย spoloฤnosti URSA SK, s. r. o.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Sprรกva budov.
