Softvér na projekty ústredného vykurovania

Spoločnosť Meibes prichádza s firemnou verziou návrhového programu TechCON, verzia 6.0. Moderný grafický výpočtový softvér určený na projekty ústredného vykurovania tvoria dva navzájom prepojené moduly: Tepelné straty a Ústredné vykurovanie.

 Program rieši výpočet tepelných strát budov, spracovanie projektovej dokumentácie v 2D a 3D priestore, dimenzovanie vykurovacích sústav, hydraulické vyregulovanie vykurovacích sústav, výpočet podlahového ­vykurovania a špecifikáciu prvkov spolu s celkovou cenovou kalkuláciou.
Okrem štandardných modulov je firemná verzia Meibes rozšírená o:

• návrh a dimenzovanie čerpadlových skupín Meibes,
• návrh a dimenzovanie bytových staníc LOGOtherm, LOGOaktiv a LogoFresh,
• návrh a dimenzovanie meracích staníc a stabilizátora kvality (s hydraulickou výhybkou aj bez nej),
• výpočty tlakových strát pri systémoch s flexibilným pripojením Inoflex.

Návrh bytových výmenníkových staníc
Vykurovacie sústavy možno v programe TechCON navrhnúť a dimenzovať s výmenníkovými stanicami LOGOactiv, LOGOtherm a LOGOfresh. Pri návrhu staníc LOGOpress a LOGOmax treba kontaktovať firmu Meibes.

Postup
Návrh sa začína kliknutím na ikonu Vložiť zariadenie . V dialógovom okne na výber výrobku treba následne zvoliť záložku Výmenníkové stanice a v ľavej časti dialógového okna vybrať výrobcu a typ výmenníkovej stanice (obr. 1).

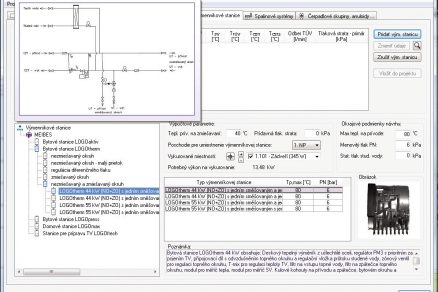

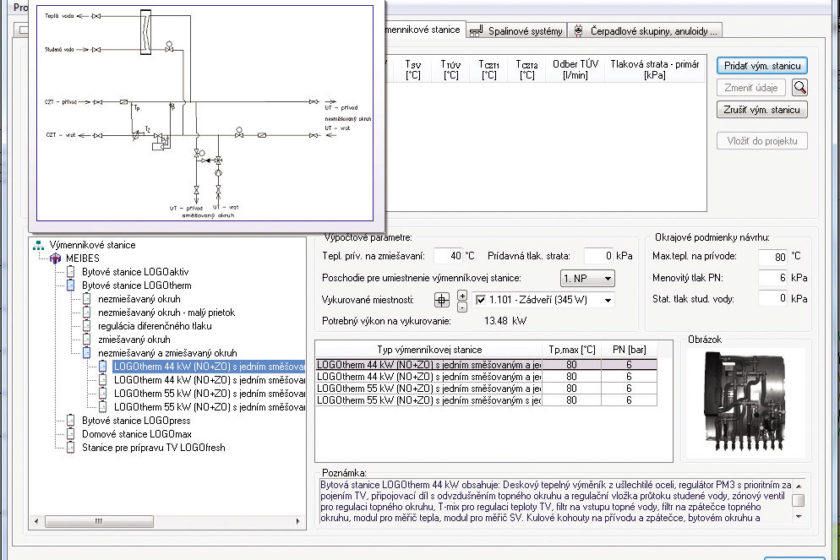

Obr. 1 Výber výrobcu a typu výmenníkovej stanice

V pravej časti dialógového okna sa zobrazuje zoznam výmenníkových staníc. Tento zoznam možno filtrovať pomocou okrajových podmienok návrhu. Pri vybranej výmenníkovej stanici možno zadať prídavnú tlakovú stratu a teplotu prívodu na zmiešavanej vetve (pri výmenníkových staniciach so zmiešavaním a so samostatnou zmiešavanou vetvou) (obr. 2).

Obr. 2 Pri vybranej výmenníkovej stanici možno zadať prídavnú tlakovú stratu a teplotu prívodu na zmiešavanej vetve

Po nastavení parametrov uvedených vyššie sa pokračuje tlačidlom Pridať vým. stanicu. Zobrazí sa dialógové okno na výber výkonu výmenníkovej stanice, kde sú uvedené príklady výkonu výmenníka tepla pri rôznych teplotných spádoch na primárnej vetve z centrálneho zdroja tepla. Pri každej výmenníkovej stanici možno zadať aj vlastné hodnoty (posledný riadok s nulovými hodnotami). Vyberá sa teda jeden z príkladov udávaných výrobcom alebo sa zadajú vlastné hodnoty (obr. 3).

Obr. 3 Pri každej výmenníkovej stanici možno zadať vlastné hodnoty, alebo si vybrať jeden z príkladov udávaných výrobcom

Napojenie na výmenníkovú stanicu sa v projekte realizuje cez samostatné potrubie alebo dvojicu potrubí, takže treba kliknúť na hranu výmenníkovej stanice a vybrať miesto napojenia (obr. 4).

Obr. 4 Výber miesta napojenia na výmenníkovú stanicu

Dimenzovanie potrubnej siete pri bytových výmenníkových staniciach
Pri dimenzovaní rozvodov (obr. 5) pri bytových výmenníkových staniciach zohráva dôležitú úlohu niekoľko faktorov:

Obr. 5 Dimenzovanie rozvodov pri bytových výmenníkových staniciach

Tlaková strata výmenníkovej stanice
Tlaková strata bytovej výmenníkovej stanice na primárnej strane centrálneho zdroja tepla je vypočítaná na základe prietoku výmenníkom na prípravu TV (podľa charakteristiky výmenníka tepla) a prídavnej tlakovej straty, ktorú zadáva užívateľ. Prídavná tlaková strata zohľadňuje tlakovú stratu pripojovacích armatúr (uzatváracie ventily, merače prietoku…). Prídavnú tlakovú stratu možno zadávať pri návrhu výmenníkovej stanice alebo vo vlastnostiach výmenníkovej stanice na záložke Technické a výpočtové údaje v sekcii Všeobecné (obr. 6).

Letná a zimná prevádzka
Dimenzovanie sústav s bytovými výmenníkovými stanicami má špecifikum spočívajúce v možnosti návrhu na tzv. letnú a zimnú prevádzku. Pri dimenzovaní rozvodu na zimnú prevádzku sa započítava prietok výmenníkom na prípravu TV a prietok potrebný na vykurovanie. Program počíta s teplotným spádom podľa príkladu, ktorý vybral užívateľ pri návrhu bytovej výmenníkovej stanice. Pri letnej prevádzke sa rozvod dimenzuje iba na prietok výmenníkom na prípravu TV, a to pri najnižšej teplote vody pri prívode z centrálneho zdroja tepla uvedenej v príkladoch výkonov, bez ohľadu na to, aký príklad výkonu výmenníkovej stanice sa vybral pri jej návrhu. Postup pri dimenzovaní sústavy na letnú prevádzku sa zobrazí po označení voľby Dimenzovať na letnú prevádzku v parametroch dimenzovania (obr. 7).

Obr. 7 Postup pri dimenzovaní sústavy na letnú prevádzku

Faktor súčasnosti
Faktor súčasnosti zohľadňuje pri dimenzovaní súčasnú prevádzku viacerých výmenníkových staníc zapojených na spoločnej vetve. Program zníži pri dimenzovaní prietok, a teda aj dimenzie potrubí hlavného rozvodu podľa zvoleného faktora súčasnosti.

Príklad:
V projekte sú za sebou zapojené tri bytové výmenníkové stanice. Vo výpočte navrhol program pri teplotnom spáde 65/35 °C a výkone 35 kW potrebný prietok pre výmenník TV mh = 1 204 kg/h. Faktor súčasnosti predpokladá 100-percentný prietok pri jednej, 72-percentný pri dvoch a 55-percentný pri troch zapojených výmenníkoch (obr. 8).
To znamená:
úsek 1: 1 × 100 % × 1 204 kg/h = 1 204 kg/h
úsek 2: 2 × 72 % × 1 204 kg/h = 1 733,76 kg/h
úsek 3: 3 × 55 % × 1 204 kg/h = 1 986,6 kg/h

Dimenzovanie okruhov za výmenníkovou stanicou
Pri dimenzovaní vykurovacích sústav s tlakovo závislými výmenníkovými stanicami generuje program okruhy cez výmenníkovú stanicu priamo k vykurovacím telesám (obr. 9).

Obr. 8 Faktor súčasnosti zohľadňuje pri dimenzovaní súčasnú prevádzku viacerých výmenníkových staníc zapojených na spoločnej vetve

Pri týchto okruhoch je započítaná tlaková strata nezmiešavaného okruhu výmenníkovej stanice (ZV – zónový ventil, VS – výmenníková stanica, 20 kPa – prídavná tlaková strata zadaná pri návrhu) (obr. 10).

Obr. 9 Dimenzovanie vykurovacích sústav s tlakovo závislými výmenníkovými stanicami

Medzi generovanými okruhmi je vždy jeden určený na výmenník TV (úseky označené modrou farbou). Tu sa započítava tlaková strata výmenníka (obr. 11).

Obr. 10 Započítanie tlakovej straty nezmiešavaného okruhu výmenníkovej stanice

Na generovanie okruhov, ktoré sú tlakovo nezávislé od centrálneho zdroja tepla (čerpadlo na zmiešavanom okruhu výmenníkovej stanice), treba zmeniť priamo vo výpočte nastavenie zdroja na výmenníkovú stanicu (obr. 12). Na týchto okruhoch je započítaná tlaková strata zmiešavaného okruhu výmenníkovej stanice (RV – regulačný ventil, VS – výmenníková stanica) (obr. 13).

Obr. 11 Započítanie tlakovej straty výmenníka

Obr. 12 Generovanie okruhov, ktoré sú tlakovo nezávislé od centrálneho zdroja tepla

Obr. 13 Započítanie tlakovej straty zmiešavaného okruhu výmenníkovej stanice

Článok vznikol z podkladov spoločnosti Meibes.
Obrázky: Meibes

Článok bol uverejnený v TZB Haustechnik.
