Softvérový balík Relux Suite

Ak chce architekt či projektant vypočítať osvetľovaciu sústavu, nemusí sa nevyhnutne obrátiť na svetelného technika – na výpočet môže použiť príslušné softvérové aplikácie. K dispozícii má zatiaľ tri nástroje, a to RELUX, DIALUX a LITESTAR. Od minulého roka však softvérový balík Relux Suite predstavuje najucelenejší nástroj na výpočet rozličných druhov osvetľovacích sústav. Nemal by preto uniknúť pozornosti našich odborníkov.

Balík Relux Suite
Štandardná verzia obsahuje:
ReluxPro, ReluxTunnel, Relux Raytracing calculation, ReluxEnergy, ReluxOfer, ReluxCAD, ReluxTools, ReluxAdmin, ReluxLum, ReluxPickIt, ReluxUpdate a ReluxUninstall.

• Túto verziu si možno stiahnuť z internetu bezplatne.

Doplnkové komponenty:
ReluxTunnel, ReluxCAD a ReluxLum.

• Doplnky sa poskytujú koncovým používateľom na základe licenčnej zmluvy.

Na jeseň minulého roka prezentovala spoločnosť Relux Informatik AG so sídlom vo Švajčiarsku softvérový balík ReluxSuite v Bratislave. Jeho štandardnú verziu si možno pri inštalácii z internetu stiahnuť bezplatne. Doplnky sa poskytujú koncovým používateľom na základe licenčnej zmluvy.

Softvérový balík ReluxSuite je opísaný na stranách príručiek Fit for ReluxSuite, Fit for ReluxCAD, Fit for Raytracing a Fit for ReluxTunnel, voľne dostupných na internete (www.relux.biz). Na tomto mieste sa preto zameriame iba na opis najčastejších operácií, s ktorými prídu do styku úplní začiatočníci. Môžu to byť svetelní technici, projektanti TZB či pedagógovia a študenti stavebných, strojárskych a elektrotechnických odborov.

Ako na to? Prvé kroky…
Po nainštalovaní softvérového balíka ReluxSuite (ďalej program Relux) ho jednoducho spusťte na svojom počítači obvyklým spôsobom (napríklad dvojklikom na zástupcu Reluxu na pracovnej ploche). Na obrazovke monitora sa objaví hlavné okno programu Relux, ktoré dáva na výber päť možností:

• osvetlenie pracovných miest,
• osvetlenie vonkajších pracovísk,
• osvetlenie pozemných komunikácií,
• RELUX Expres (osvetlenie pracovných miest),
• import dizajnových aplikácií softvéru AutoCAD.

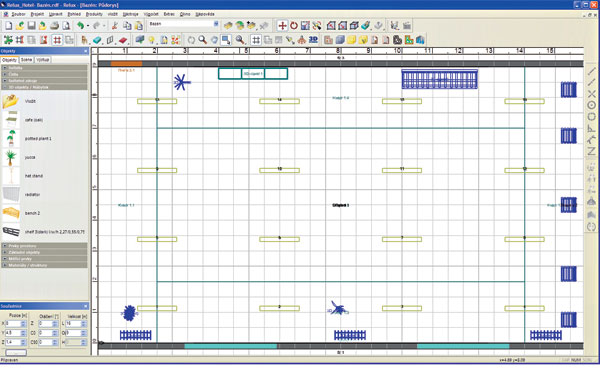

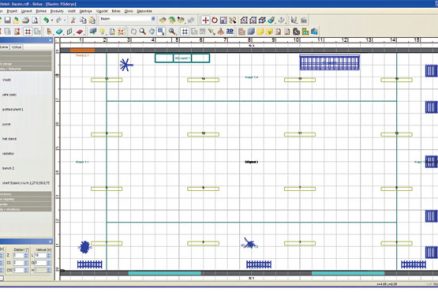

Obr. 1  Okno programu Relux
Pod titulným pásom je hlavné menu programu Relux (obr. 1), ktoré zobrazujú ponuky Súbor, Projekt, Úpravy, Pohľad, Produkty, Vložiť, Nástroje, Výpočet, Príslušenstvo, Okno a Pomocník. Po kliknutí (alebo súčasným stisnutím kláves Alt + podtrhnuté písmeno v ponuke) sa rozvinie ich stĺpcové menu. Rovnako ako v iných aplikáciách aj v tomto prípade sa najčastejšie požívajú tlačidlá v paneli Nástroje, v rámci ktorého sa dá pomocou kurzora presunúť na jeho ľubovoľnú ikonu a stlačením sa vykoná príkaz (pri znázornení šípky vpravo sa objaví automaticky čiastková ponuka ďalších príkazov).

Pri práci s programom RELUX si treba uvedomiť, že akýkoľvek úkon pri práci s dátami možno vykonať viacerými spôsobmi. Je len na používateľovi, aké návyky si vypestuje. Stavový riadok slúži na zobrazenie pozície kurzora myši na pracovnej ploche.

Realizácia projektu
Po spustení programu Relux možno otvoriť už aktuálny projekt a pokračovať v práci s ním alebo založiť nový projekt. Program má svoj vlastný formát súboru – rdf. Ak chcete vytvoriť nový projekt, treba zadať príkaz Súbor/Nový alebo použiť klávesovú skratku Ctrl + N, prípadne ikonu Nový. Po vyplnení údajov o projekte sa otvorí v prípade RELUX Expres alebo Osvetlenia pracovných miest okno, ktoré slúži na editáciu priestoru. Treba pritom uviesť názov priestoru a určiť jeho vlastnosti. Okno obsahuje tri skupiny parametrov:

• Typ priestoru – vyberá sa tvar interiéru (polygón, polkruh, obdĺžnik, L – priestor, lichobežník a sedlová strecha),
• Rozmery priestoru,
• Geometria – určuje sa činiteľ odrazu stropu, podlahy a jednotlivých stien, ich farba a materiály, z ktorých sú vyhotovené. Posledným údajom, ktorý treba uviesť v textovom poli Porovnávacia rovina je výška, na ktorej sa vykonáva zraková práca a vzdialenosť siete bodov návrhu od stien. V prípade výpočtu denného osvetlenia je dôležitá aj zemepisná poloha a nastavenie uhla k severu. Po vložení uvedených údajov možno v okne CAD editovať základné rozmery priestoru pomocou ľavého tlačidla myši, a to ťahaním ľubovoľnej hrany do zvoleného rozmeru.

V ďalšom kroku možno vložiť do priestoru zá­kladné prvky, ako sú dvere, okná, svetlík a obrazy. Najjednoduchší spôsob, ako to dosiahnuť, je presunúť zvolený prvok z Projektového manažéra v ľavej časti okna na určené miesto pomocou funkcie Uchop a pusť. Následne môžete upraviť v textovom poli a v paneli Súradnice v ľavej dolnej časti okna vlastnosti jednotlivých prvkov v priestore – ich umiestnenie, materiál a veľkosť. Do projektu možno vkladať aj objekty, ktoré sa nachádzajú v priestore (napríklad nábytok).
Parametre všetkých objektov (rozmery, výška, farba a textúra povrchu, materiál povrchu) sú nastaviteľné.
Program RELUX obsahuje databázu najpoužívanejších objektov, ktorá je ďalej rozšíriteľná importom 3D objektov pomocou zásuvného modulu ReluxCAD.

Pred výpočtom osvetľovacej sústavy
Pred výpočtom osvetľovacej sústavy treba vložiť do projektu svietidlá. Na to v paneli Projektového manažéra opäť slúžia Objekty. Stlačením ľavého tlačidla myši na objekte Svietidlá možno vykonať akciu Vložiť. Objaví sa formulár Výber svietidiel (obr. 2). Možnosti dostupných kariet tohto dialógového okna sú opísané v [1]. Vybrané svietidlá sú sústredené pod označením Typ svietidla.

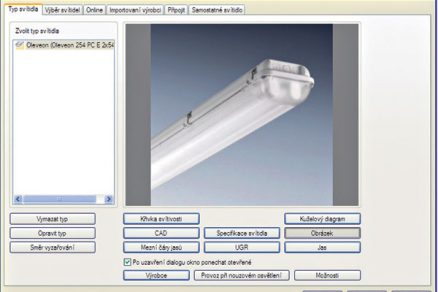

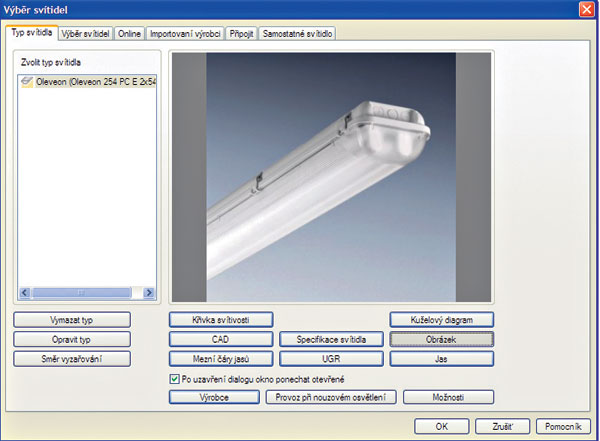

Obr. 2  Výber svietidiel

Dialógový panel Typ svietidla obsahuje aj obrázok svietidla, krivky svietivosti a stručný opis svietidla. Pri rozmiestňovaní svietidiel v priestore treba použiť nástroj EasyLUX. Program RELUX dokáže v posudzovanom priestore pri zadanom počte svietidiel a spôsobe ich rozmiestnenia vypočítať hlavné parametre určujúce svetelné prostredie (obr. 3) a, naopak, pri požadovanej úrovni priemernej intenzity osvetlenia vypočíta nevyhnutný počet svietidiel. Na podrobnejší výpočet zvoľte ponuku Výpočet a následne kliknite na položku Umelé osvetlenie. Na výber je niekoľko nastavení – presnosť výpočtu, statický raster a udržovací činiteľ. Osi svetelných kužeľov (obr. 4) a 3D rozloženie hodnôt svietivosti (obr. 5) možno zobraziť stlačením tlačidiel z panela nástrojov. Pri výpočtoch sa zohľadňujú odporúčania CIE a požiadavky aktuálnych európskych noriem.

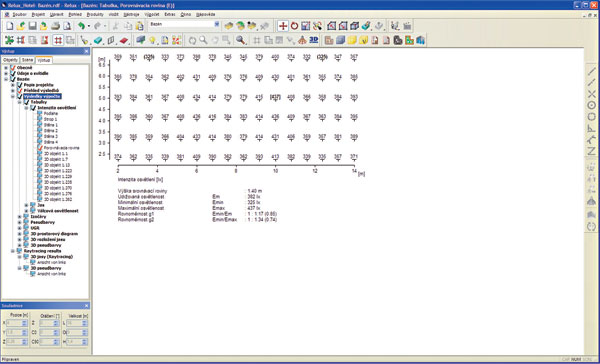

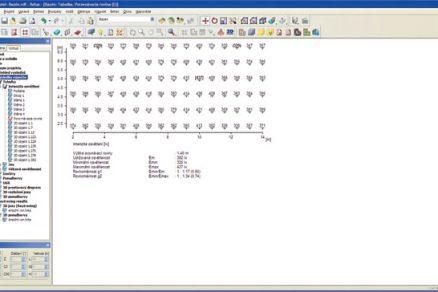

Obr. 3  Porovnávacia rovina

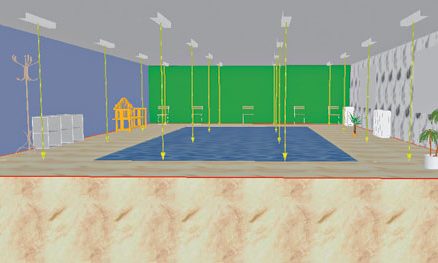

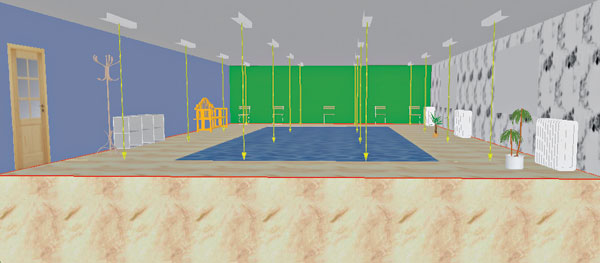

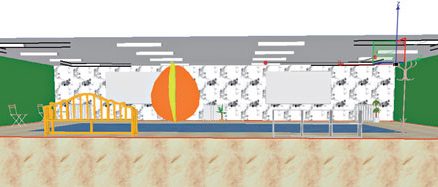

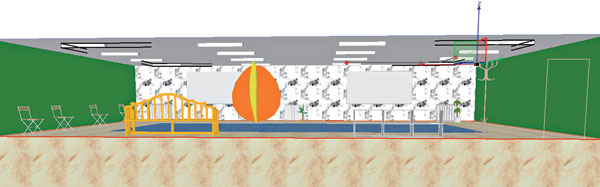

Obr. 4  Svietidlá sú zobrazené so šípkami v smere vyžarovania

Obr. 5  3D rozloženie hodnôt svietivosti

Príprava a prezentácia výsledkov
Posledným krokom pred uzavretím projektu je príprava a prezentácia výsledkov. Program ponúka široké možnosti prezentácie nielen svetelnotechnických parametrov. Na zobrazenie vzhľadu vytvoreného priestoru používa metódu sledovania lúča (ray tracing) (obr. 6).

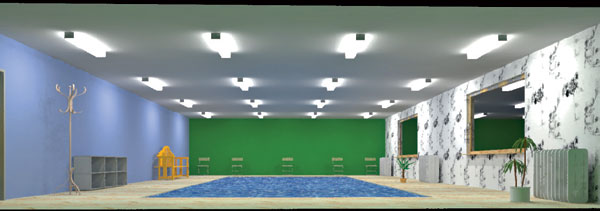

Obr. 6  Takto vyzerá počítačový model z pohľadu kamery (ray tracing)

V paneli Projektového manažéra v ľavej časti okna vyberte Výstup. V Paneli nástrojov kliknite na Nastavenie tlače. V tomto formulári vyberte Aktuálny tlačový výstup. Ak zvolíte Tlač, zostava bude smerovať priamo na tlačiareň. Ak zvolíte PDF formát, zvolená zostava sa vyexportuje do súboru na disku počítača. S týmto súborom možno potom naložiť podľa vlastného uváženia, slúži napríklad na posielanie e-mailom. Po vykonaní všetkých krokov môžete projekt uložiť na disk a kedykoľvek sa k nemu vrátiť a vykonať prípadné zmeny.

Obrázky: archív autora
Obrázky sú zložkou výukového programu autora

prof. Ing. Pavol Horňák, DrSc.

Autor bol v rokoch 1966 až 2008 pracovníkom Katedry elektroenergetiky FEI STU Bratislava. V rámci živnostenského podnikania sa naďalej orientuje na oblasť osvetlenia, projektovanie osvetlenia a na proces merania svetla a farieb.

Literatúra
1.    Horňák, P.: Skôr ako začnete projektovať osvetlenie. In: EE – časopis pre elektrotechniku a energetiku, č. 1, 2010.
2.    Horňák, P.: Projektovanie osvetľovacích sústav tunelov. In: Inžinierske stavby/Inženýrské stavby, č. 1, 2010.
3.    Horňák, P.: Projektovanie osvetľovacích sústav v programe RELUX. In: Elektrotechnika v praxi, č. 1 – 2, 2010.
