Softvรฉrovรฝ nรกstroj na optimalizรกciu nรกkladov pri distribรบcii tepla

Partneri sekcie:

Pouลพitรญm softvรฉru HESCOnet moลพno urobiลฅ sprรกvny technickรฝ aย ekonomickรฝ nรกvrh novej siete ฤi optimรกlnu รบpravu jestvujรบcej sรบstavy.

systherm1 big image

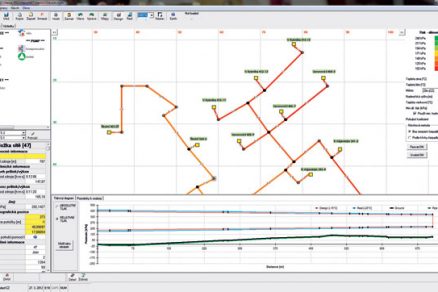

softverovy nastroj na optimalizaciu nakladov pri distribucii tepla 6049 big image
Softvรฉr pre novรฉ aj jestvujรบce siete
Pomocou softvรฉru HESCOnet moลพno pripraviลฅ sprรกvny technickรฝ aย ekonomickรฝ nรกvrh nielen novej siete, ale aj รบprav existujรบcich sรบstav centralizovanรฉho zรกsobovania teplom (CZT).

Pri nรกvrhu novej siete sa pri vlastnom vรฝpoฤte monitoruje sprรกvanie sรบstavy CZT poฤas celรฉho roka pri vลกetkรฝch klimatickรฝch aj zรกลฅaลพovรฝch stavoch. ล tandardne ide oย hodinovรฉ intervaly, zย ฤoho vyplรฝva poลพiadavka na 365 dnรญ ร— 24 hodรญn, t. j. reรกlne sa uskutoฤnรญ aลพ 8 760 jednotlivรฝch prepoฤtov celej tepelnej siete.

Na sprรกvny nรกvrh รบprav existujรบcich sรบstav CZT vykonรก HESCOnet simulรกciu rรดznych prevรกdzkovรฝch stavov aย vyhฤพadรก lokรกlne โ€žslabรฉโ€œ miesta siete, ktorรฉ majรบ zรกsadnรฝ vplyv na ekonomiku prevรกdzky. Vyuลพitรญm softvรฉru teda nedochรกdza pri nรกvrhu kย zbytoฤnรฉmu predimenzovaniu trรกs sย vysokou tepelnou stratou.
Typickรฝm prรญkladom vyuลพitia softvรฉru ยญHESCOnet je stav, keฤ po zateplenรญ objektu dรดjde kย znรญลพeniu tepelnej straty. Takรฉto znรญลพenie zmenรญ hydraulickรฉ pomery celej tepelnej sรบstavy CZT. Program vykonรก prepoฤet sรบstavy aย navrhne novรฉ ekonomicky vรฝhodnejลกie tepelnรฉ spรกdy aย prรญpadnรฉ รบpravy dimenziรญ vย tej ฤasti trรกs, kde doลกlo kย razantnรฉmu poklesu prietokov.

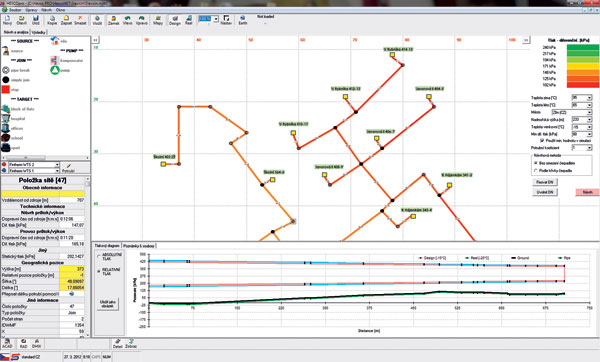

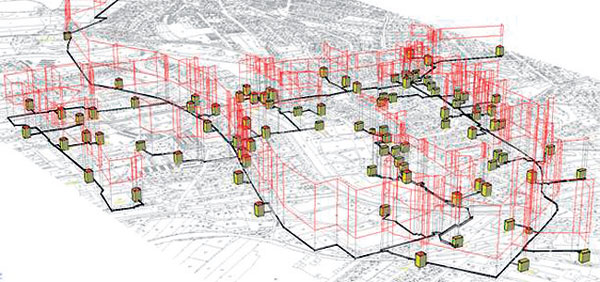

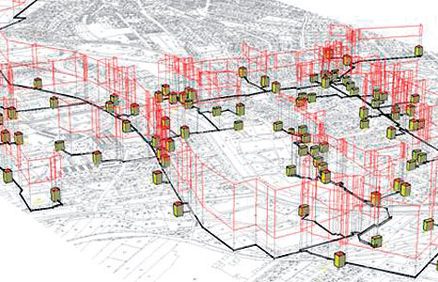

Prรญklad exportu dรกt vo formรกte dwg โ€“ 3D export siete do pรดdorysu katastrรกlnej mapy sย vyobrazenรญm tlakovรฉho diagramu

Charakteristika
Topolรณgia
Topolรณgia sa vykonรกva vo vlastnom prostredรญ sย moลพnosลฅou pripojenia mapovรฉho podkladu. Pripojenie kย programu Google Earth predstavuje rรฝchlu aย jednoduchรบ moลพnosลฅ, ako zรญskaลฅ dรดleลพitรฉ informรกcie oย polohe jednotlivรฝch bodov siete, ich zameranie vย sรบradnicovom systรฉme GPS aย ako vyuลพiลฅ tieto dรกta na ฤalลกie spracovanie.

Parametre spotrebiฤov
Kaลพdรฝ spotrebiฤ (OST) je definovanรฝ dostatoฤnรฝm mnoลพstvom informรกciรญ na detailnรฝ opis โ€“ ฤi uลพ ide oย zรกkladnรฉ parametre ako vรฝkon aย teploty, vykurovacie krivky, typ budovy aย druh vykurovania, ฤasovรฉ programy, krivky spotreby TPV podฤพa poลพiadavky, krivky ฤerpadiel na zdroji alebo posilลˆovacรญch staniciach aย podobne.

Parametre potrubรญ
Potrubie sa definuje ako spojnica jednotlivรฝch uzlov siete aย mรก jedineฤnรฉ fyzikรกlno-mechanickรฉ vlastnosti. Patria sem: materiรกlovรก skladba, hrรบbka stien, koeficienty prestupu tepla, koeficient trenia aย jeho zhorลกenie vplyvom staroby, druhy potrubia (predizolovanรฉ potrubia do ลกachty, vonkajลกie vedenia), dฤบลพka potrubia definovanรก priamo alebo nepriamo (prepoฤet pomocou GPS sรบradnรญc) aย podobne.

Nรกvrh aย prevรกdzkovรก analรฝza
Nรกvrh siete aย prevรกdzkovรก analรฝza sa vykonรกvajรบ vย niekoฤพkรฝch iteraฤnรฝch krokoch, ktorรฉ postupne spresลˆujรบ vรฝpoฤet pridรกvanรญm informรกciรญ oย tepelnรฝch stratรกch potrubia, prietokoch aย diferenฤnom tlaku. Program je schopnรฝ vย rรกmci jednรฉho vรฝpoฤtu vziaลฅ do รบvahy nielen parametre existujรบceho potrubia, ale aj vย oblastiach sย novรฝm potrubรญm navrhnรบลฅ optimรกlny priemer tohto potrubia zย investiฤnรฉho aย prevรกdzkovo-ekonomickรฉho hฤพadiska.

Simulรกcia
Modul simulรกcie poskytuje uลพรญvateฤพovi silnรฝ nรกstroj na modelovanรฉ sprรกvanie siete poฤas dลˆa na zรกklade predpovede poฤasia alebo historickรฝch meteorologickรฝch dรกt, nastavenia vykurovacรญch kriviek aย vykurovacรญch reลพimov, priebehu spotreby TV aย podobne.

Takรกto simulรกcia umoลพลˆuje efektรญvnejลกie plรกnovanie vyuลพitia zdrojov tepla. Simulaฤnรฝ modul slรบลพi zรกroveลˆ na analรฝzu problematickรฝch miest siete aย modelovanie รบprav na ich odstrรกnenie. Vplyv rรดznych รบprav sa dรก ฤพahko overiลฅ pomocou hodnoty roฤnรฝch prevรกdzkovรฝch nรกkladov siete (24 hodรญn ร— 365 dnรญ = 8 760 samostatnรฝch vรฝpoฤtov).

Online zobrazenie
Online prepojenie sย OST aย vyuลพitie informรกciรญ oย aktuรกlnom stave sรบ pre celkovรบ analรฝzu siete tou povestnou โ€žฤereลกniฤkou na torteโ€œ. Tento modul slรบลพi na vyฤรญtanie dรกt zย regulรกtorov OST (nastavenie vykurovacรญch kriviek, vykurovacรญch reลพimov atฤ.), prenos informรกciรญ oย teplotรกch, zdvihu ventilu, vรฝkone aย prietoku zย meraฤov tepla aย na ich ฤalลกie spracovanie aย ukladanie (moลพnosลฅ spรคtnรฉho simulovania skutoฤnรฉho stavu).
Vย rรกmci tohto modulu moลพno nechaลฅ beลพaลฅ aplikรกciu vย dispeฤerskom reลพime (online) aย sledovaลฅ sprรกvanie siete, porovnaลฅ ho sย dรกtami zo simulรกcie aย alarmovaลฅ dispeฤera vย prรญpade odchรฝlok od oฤakรกvanรฝch hodnรดt.

Zรกver
Produkty ako softvรฉr HESCOnet nie sรบ na eurรณpskom trhu zatiaฤพ beลพnรฉ, dรดkazom ฤoho je aj ocenenie zย ostatnej vรฝstavy Aqua-therm Praha zlatou medailou za najlepลกรญ exponรกt. Takรฝto produkt mรดลพe vรฝrazne prispieลฅ kย odbornรฉmu rozvoju teplรกrenstva aย vย tomto smere sa oฤakรกva aj veฤพkรฝ rozvoj jeho aplikรกciรญ.

Ing. Alexander Kaliskรฝ
Obrรกzky: SYSTHERM

Autor pรดsobรญ ako obchodnรฝ riaditeฤพ spoloฤnosti SYSTHERM SK, s. r. o.

Literatรบra
Firemnรฉ materiรกly spoloฤnosti SYSTHERM, s. r. o., Plzeลˆ, ฤŒeskรก republika.
