Stropnรฉ vykurovacie fรณlie
Stropnรฉ vykurovacie fรณlie do sadrokartรณnovรฝch konลกtrukciรญ fungujรบ na princรญpe sรกlavรฉho vykurovania. Fรณlie prehrievajรบ sadrokartรณnovรฉ dosky, ktorรฉ sa potom sprรกvajรบ ako sรกlavรฉ panely.
Pred montรกลพou stropnรฉho vykurovania je potrebnรฉ skontrolovaลฅ stav budovy z hฤพadiska polohy zdrojov vnรบtornรฉho tepla (komรญny, bojlery, kozuby a pod.). Zรกroveล je potrebnรฉ z miesta montรกลพe odstrรกniลฅ vลกetky horฤพavรฉ lรกtky vrรกtane nรกterov a riedidiel. Vykonรก sa kontrola budovy z hฤพadiska urฤenia predmetov blokujรบcich prestup tepla (skrine, prieฤky, kompletne uzavretรฉ sprchovรฉ kรบty a pod.) โ v tรฝchto priestoroch sa inลกtalรกcia stropnรฉho vykurovania nevykonรกva. Vลกetky inลกtalaฤnรฉ rozvody vedenรฉ cez stropnรบ konลกtrukciu alebo v nej (rozvody elektroinลกtalรกcie, vykurovania, vodoinลกtalรกcie, vzduchotechnika a pod.) sa musia kompletne vyhotoviลฅ pred inลกtalรกciou stropnรฉho vykurovania.
Pred inลกtalรกciou sa vykonรก kontrola identifikaฤnรฝch ลกtรญtkov jednotlivรฝch dielov vykurovania, ฤi sรบhlasia s hodnotami poลพadovanรฝmi projektom na inลกtalรกciu. Zรกroveล je potrebnรฉ vykonaลฅ kontrolu a รบpravu stropnรฉho priestoru. Premerajรบ sa rozmery jednotlivรฝch stropnรฝch nosnรญkov vrรกtane odstupov medzi nosnรญkmi a zmerajรบ sa odstupy od prvkov s veฤพkรฝm tepelnรฝm odporom. V prรญpade, ลพe odstupy medzi nosnรญkmi neumoลพลujรบ priamu inลกtalรกciu vykurovacej fรณlie, doplnรญ sa stropnรก konลกtrukcia o nosnรฉ prieฤky, ktorรฉ sa umiestnia kolmo na stropnรฉ nosnรญky. Z konลกtrukcie medzistropu sa odstrรกnia horฤพavรฉ materiรกly a podฤพa platnej projektovej dokumentรกcie sa skontroluje poloha vลกetkรฝch inลกtalรกciรญ prechรกdzajรบcich konลกtrukciou medzistropu.
Podฤพa prรญstupnosti stropnรฉho priestoru moลพno montรกลพ stropnรฉho vykurovania vykonaลฅ zhora alebo zospodu. Pรกsy vykurovacej fรณlie sa inลกtalujรบ sรบbeลพne s nosnรญkmi sadrokartรณnovej konลกtrukcie. Na nosnรญky sa fรณlia fixuje obojstranne lepiacou pรกskou, skrutkami zo zapustenou hlavou alebo ฤalรบnnickou zoลกรญvaฤkou. Odporรบฤa sa vykonaลฅ montรกลพ stropnรฉho vykurovania najskรดr v jednej miestnosti a aลพ po jej ukonฤenรญ zaฤaลฅ montรกลพ v ฤalลกej miestnosti.

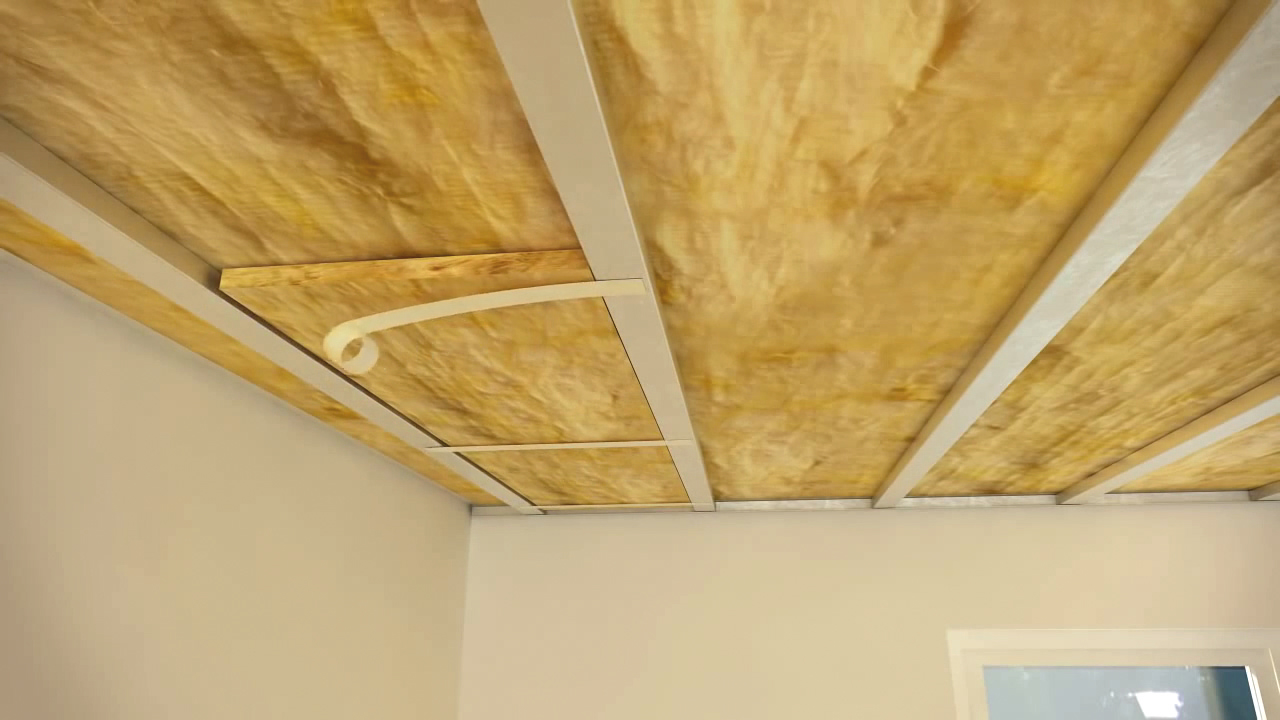

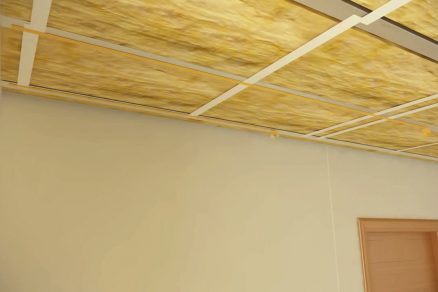

01 | Tepelnรก izolรกcia

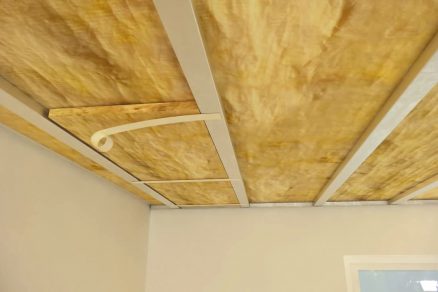

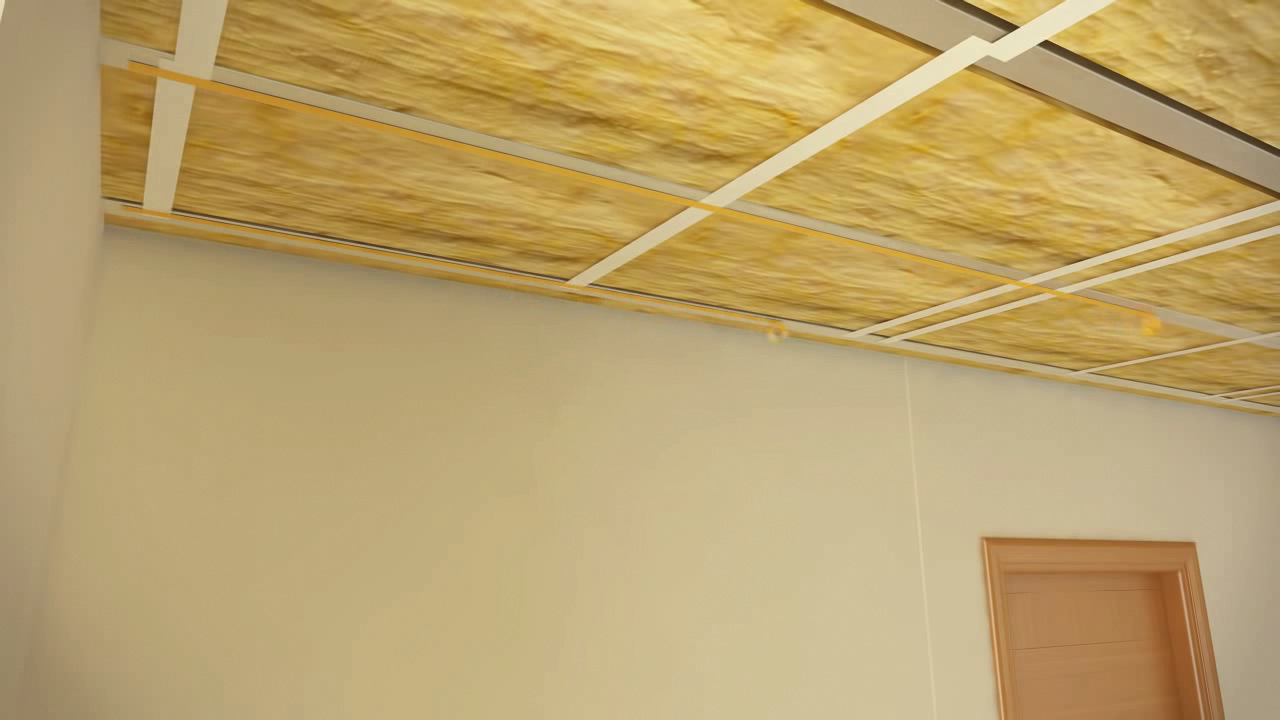

Tepelnรก izolรกcia na bรกze minerรกlnej alebo sklenej vlny bez krycej fรณlie alebo papiera s hrรบbkou 80 aลพ 100 mm (medzi dvomi podlaลพiami), resp. 150 mm (podstreลกnรฉ priestory), sa uloลพรญ medzi sadrokartรณnovรฉ profily. Uloลพenรก tepelnรก izolรกcia sa zafixuje samolepiacou pรกskou, ktorรก sa lepรญ v kolmom smere na izolรกciu.

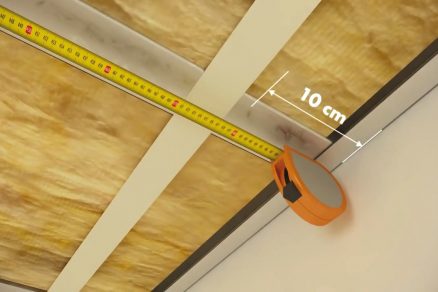

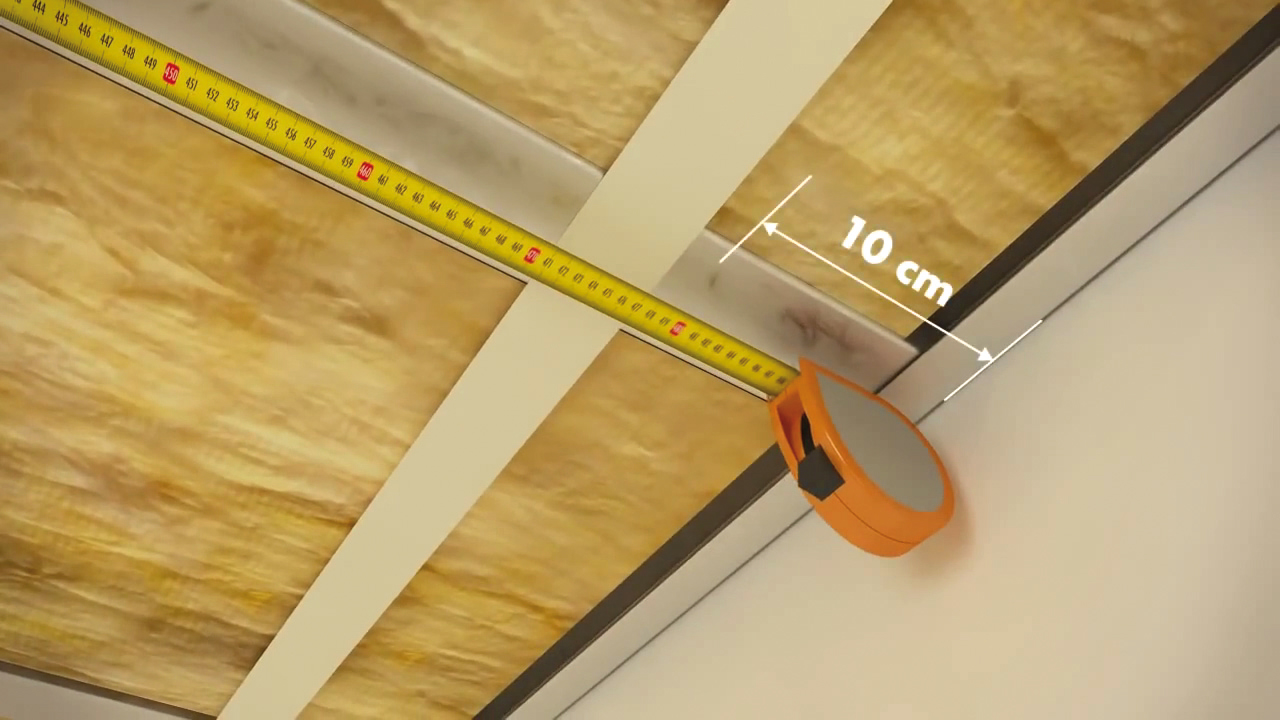

02 | Vymeranie dฤบลพky pรกsu fรณlie
Pomocou metra sa zmeria dฤบลพka sadrokartรณnovรฉho profilu v smere kladenia fรณlie. Medzi stropom a stenou sa mรก ponechaลฅ medzera 100 mm.

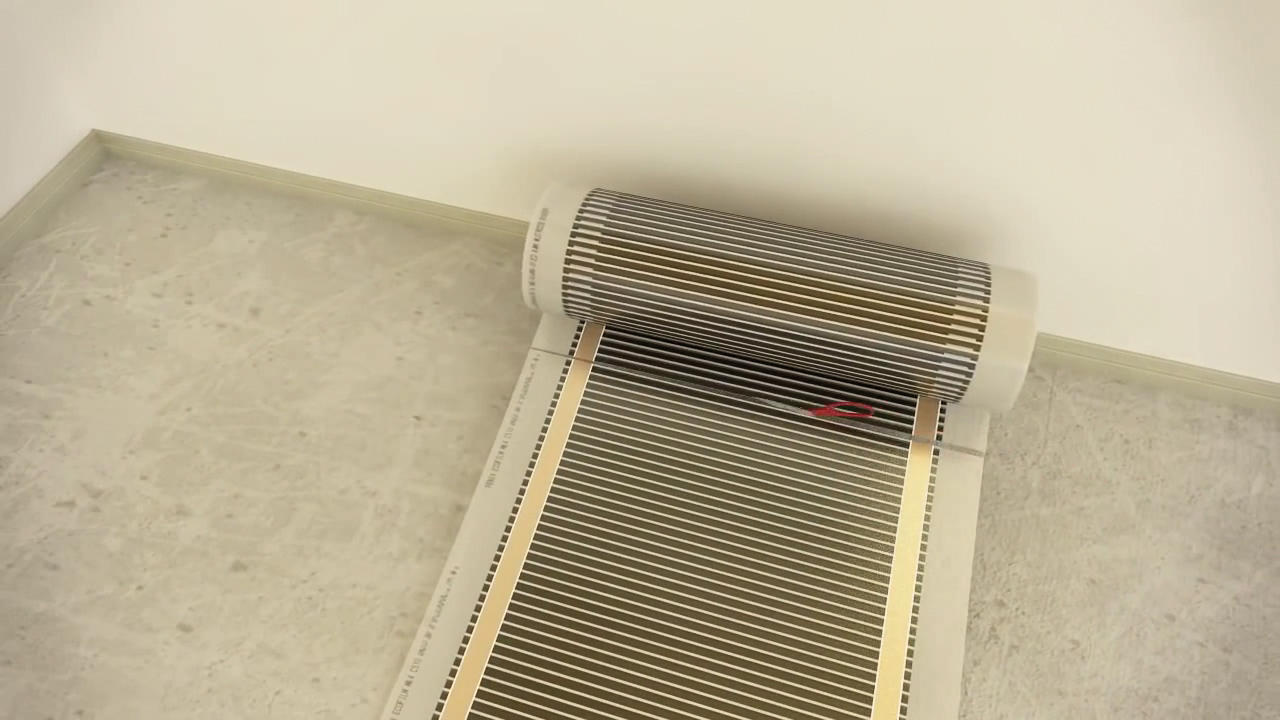

03 | Rozvinutie a nastrihanie pรกsov

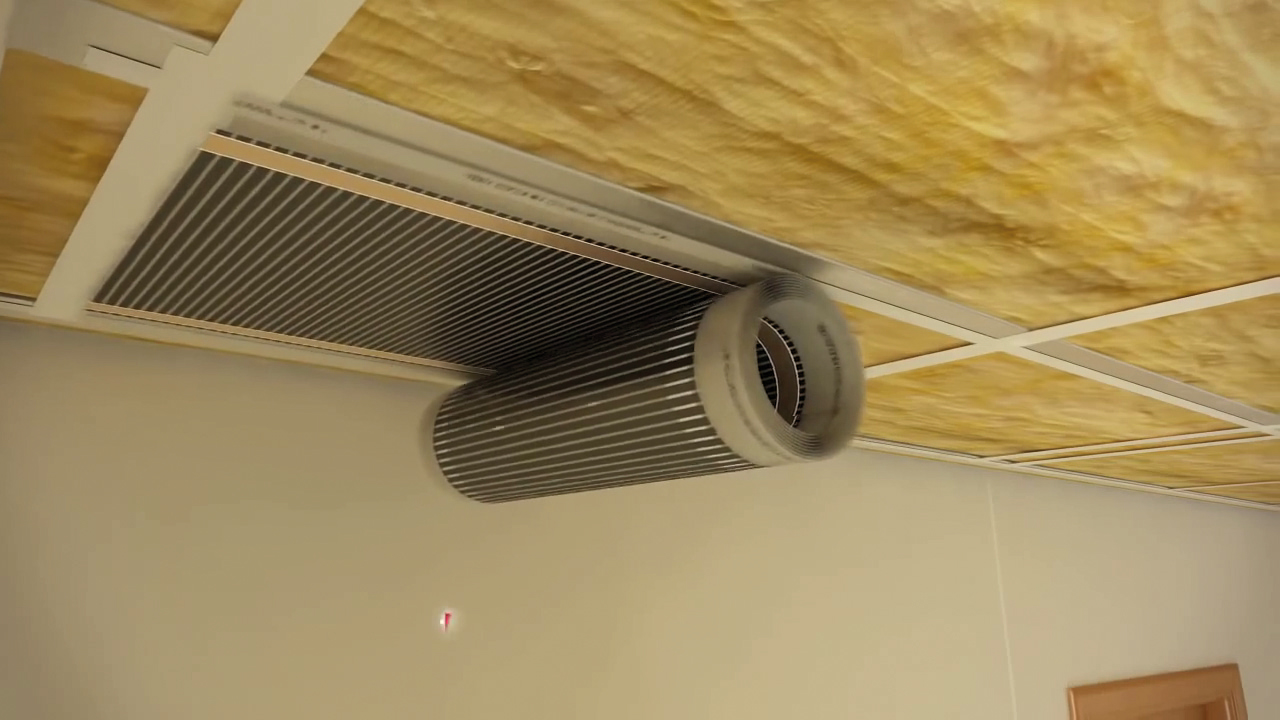

Fรณlia sa rozvinie na ฤistom a rovnom podklade. Rozmeria sa podฤพa rozmerov stropnej konลกtrukcie. Jednotlivรฉ pรกsy sa nastrihajรบ podฤพa predchรกdzajรบceho rozmerania noลพnicami alebo sa odstrihnรบ podฤพa rovnej hrany, vลพdy kolmo na pozdฤบลพnu os fรณlie (tzn. kolmo na vnรบtornรบ svorkovnicu vodiฤov).
04 | Prelepenie v mieste strihu

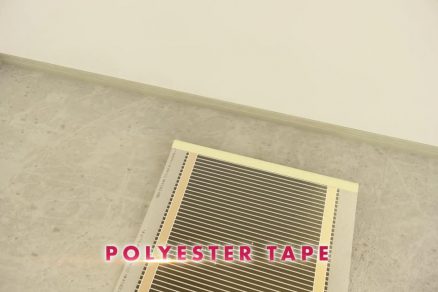

Celรก striลพnรก hrana vykurovacej rohoลพe sa zaizoluje polyesterovou elektroizolaฤnou pรกskou. Pรกs vykurovacej fรณlie s poลพadovanou dฤบลพkou sa opรคtovne zvinie.
05 | Obojstranne lepiaca pรกska
Na nosnรฉ CD profily sadrokartรณnovej podkonลกtrukcie sa nalepรญ obojstranne lepiaca pรกska. Vykurovacia fรณlia sa inลกtaluje sรบbeลพne s nosnรญkmi sadrokartรณnovej podkonลกtrukcie.

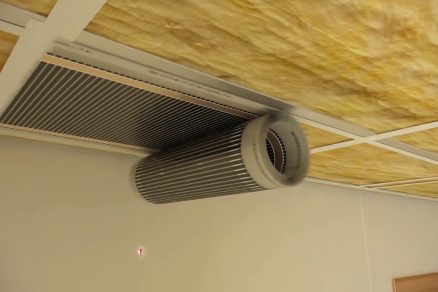

06 | Pripevnenie prvรฉho metra fรณlie
Pripravenรฝ zvinutรฝ pรกs vykurovacej fรณlie sa ฤiastoฤne odvinie a za nevykurovacie okraje sa pripevnรญ pribliลพne 1 m pรกsu. Nรกsledne sa fรณlia napne, vyrovnรก, a aby sa zabrรกnilo jej spรคtnej deformรกcii, pripevnรญ sa za nevykurovacie okraje na CD profily sadrokartรณnovej podkonลกtrukcie.

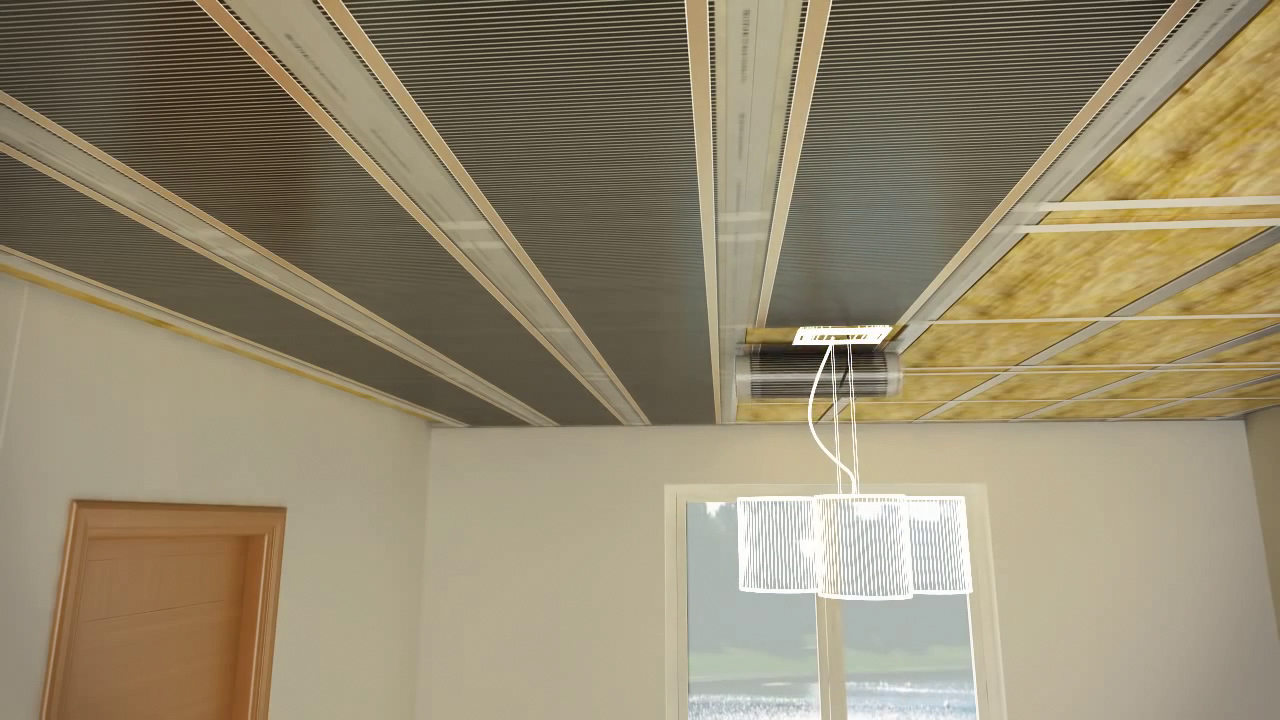

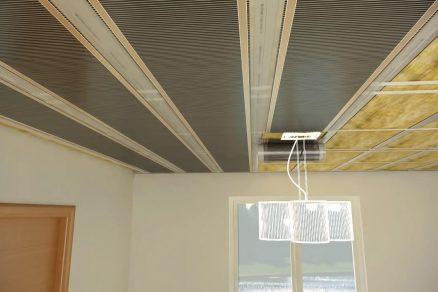

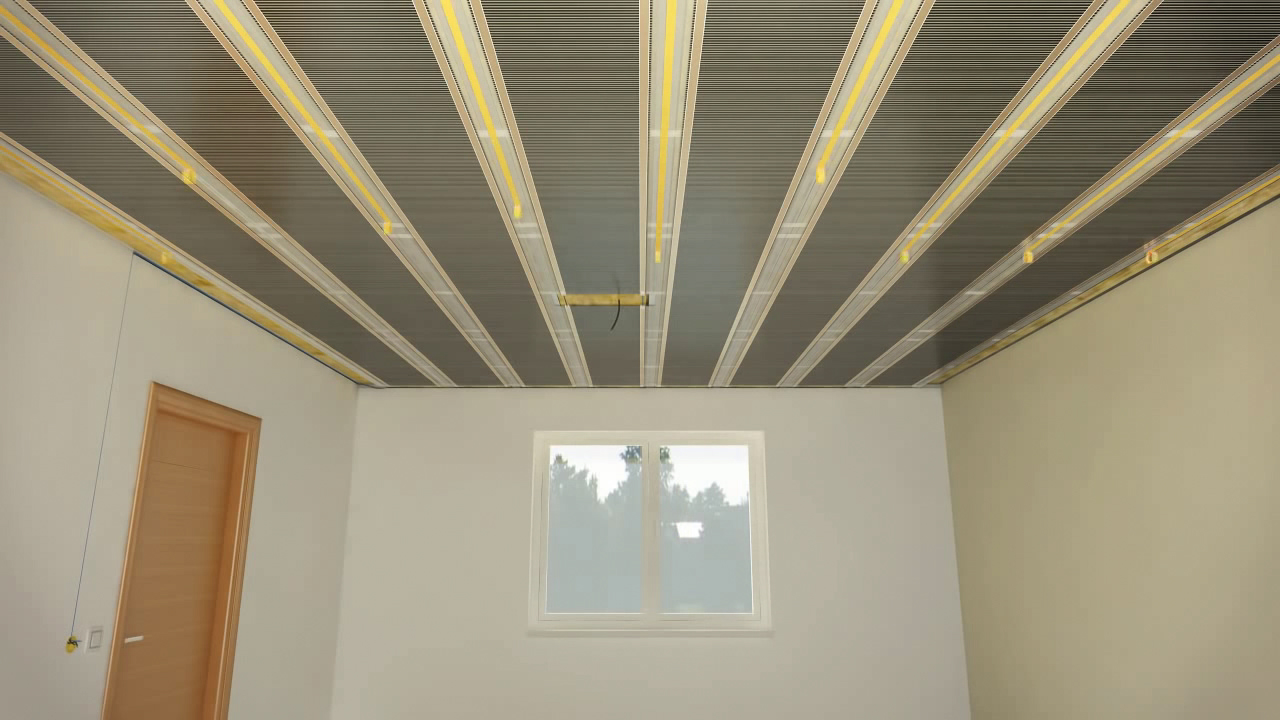

07 | Pripevnenie vykurovacej fรณlie

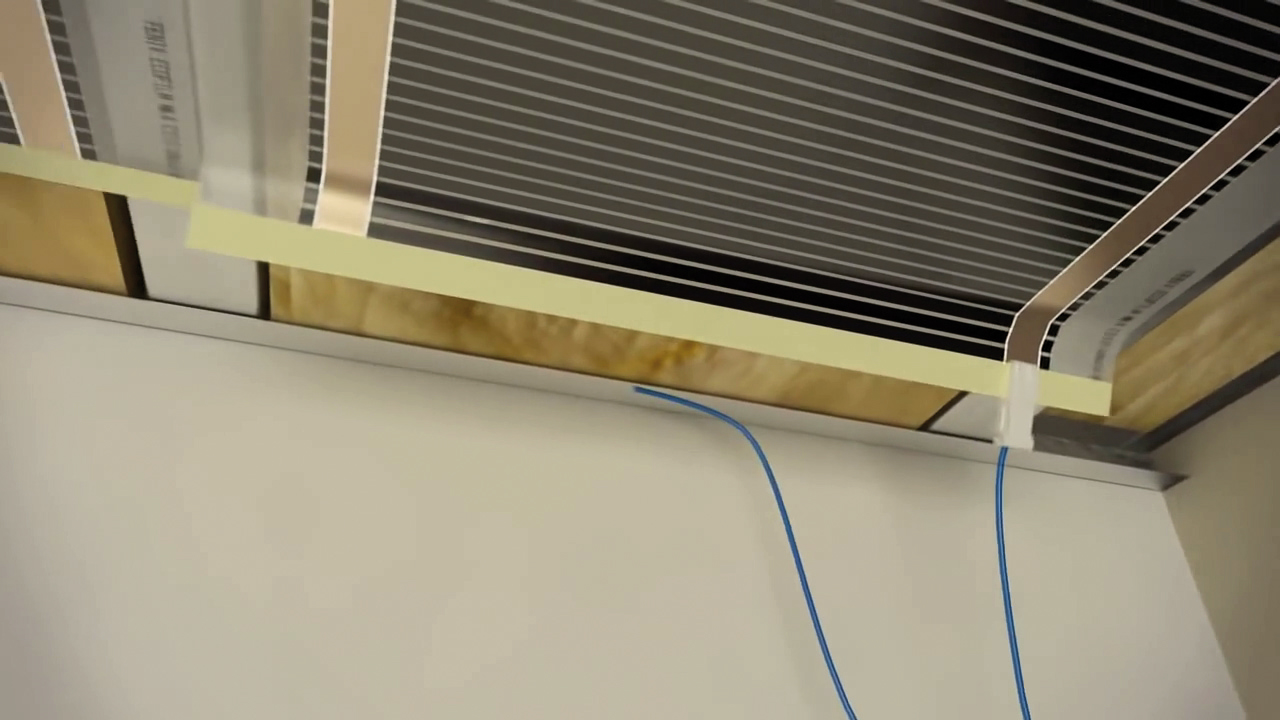

Pรกsy vykurovacej fรณlie sa pripevลujรบ vo vzdialenosti pribliลพne 100 mm od steny a v rozstupe 400 mm. Podobne sa realizuje montรกลพ celรฉho pรกsu fรณlie a postupne ฤalลกรญch pรกsov vykurovacej fรณlie.

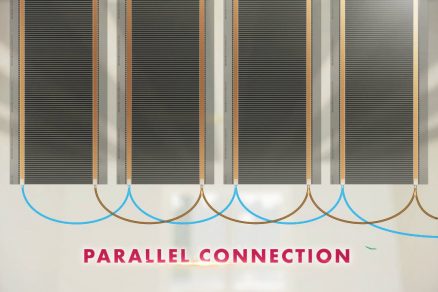

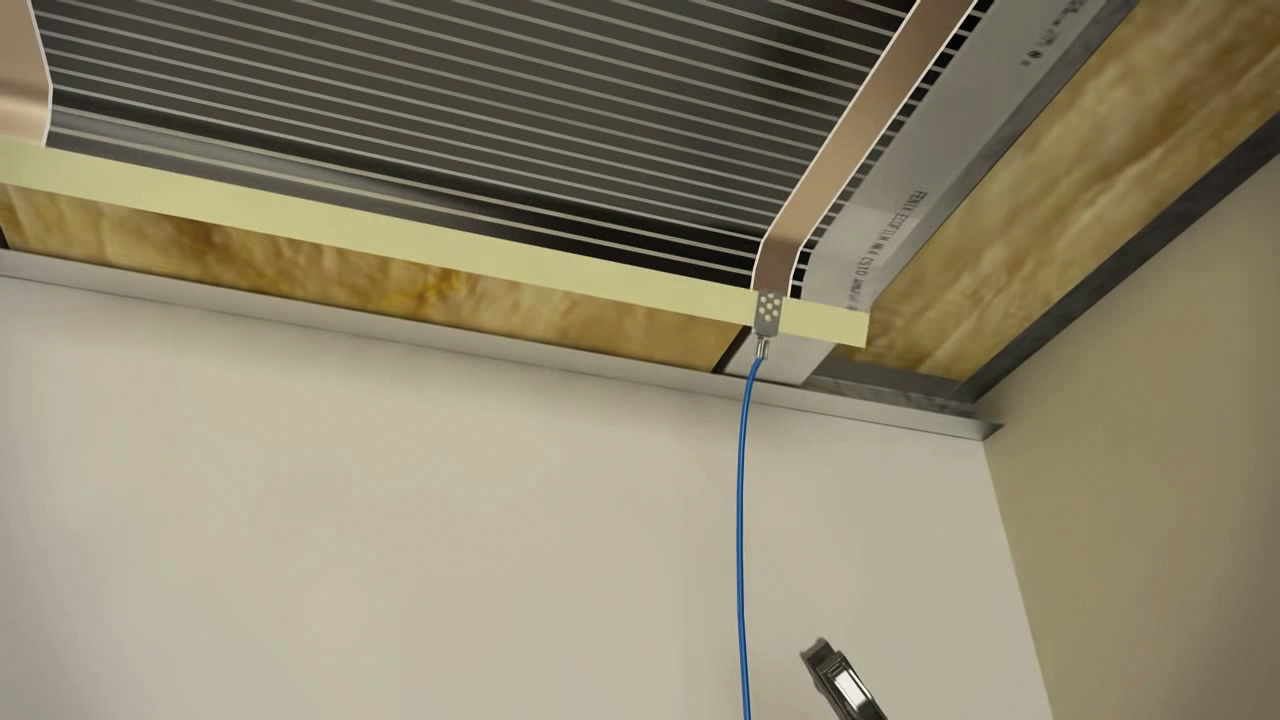

08 | Prepojenie pรกsov vykurovacej fรณlie

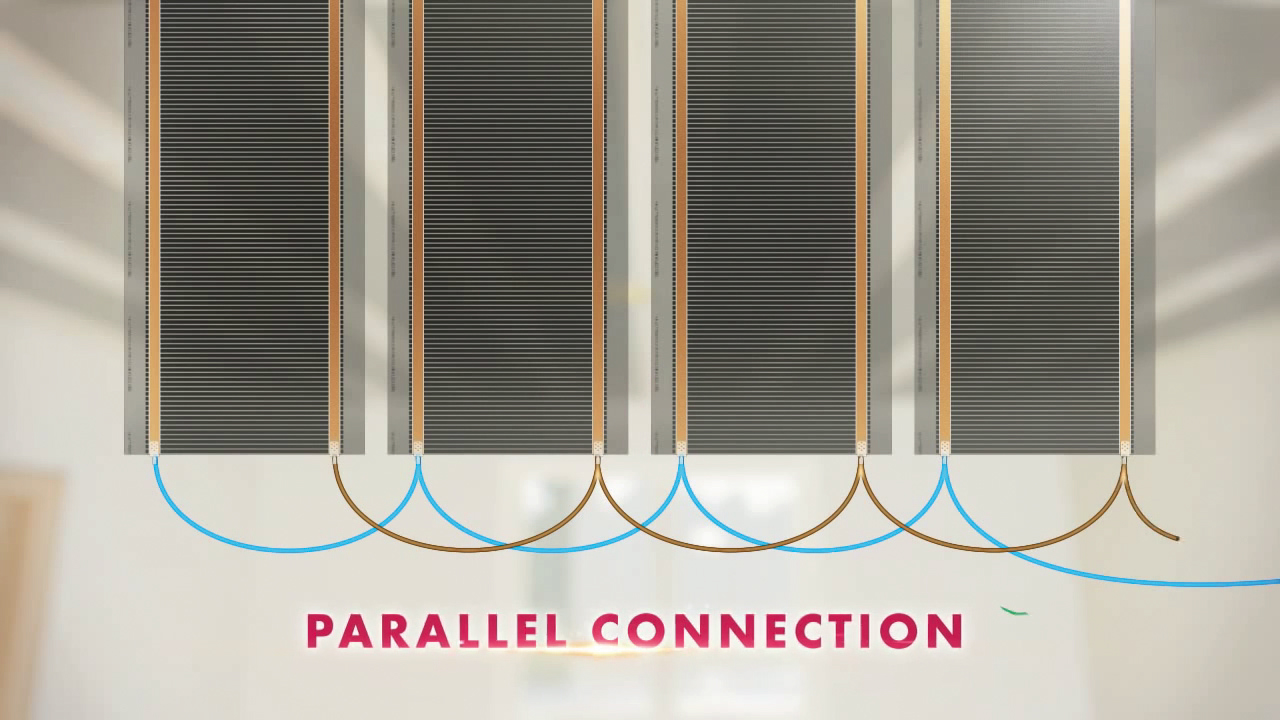

Jednotlivรฉ pรกsy sa prepรกjajรบ paralelne, pri prepรกjanรญ sa postupuje od najvzdialenejลกieho pรกsu smerom k pripรกjaciemu miestu (inลกtalaฤnรก krabica).
09 | Sรฉriovรฉ prepojenie

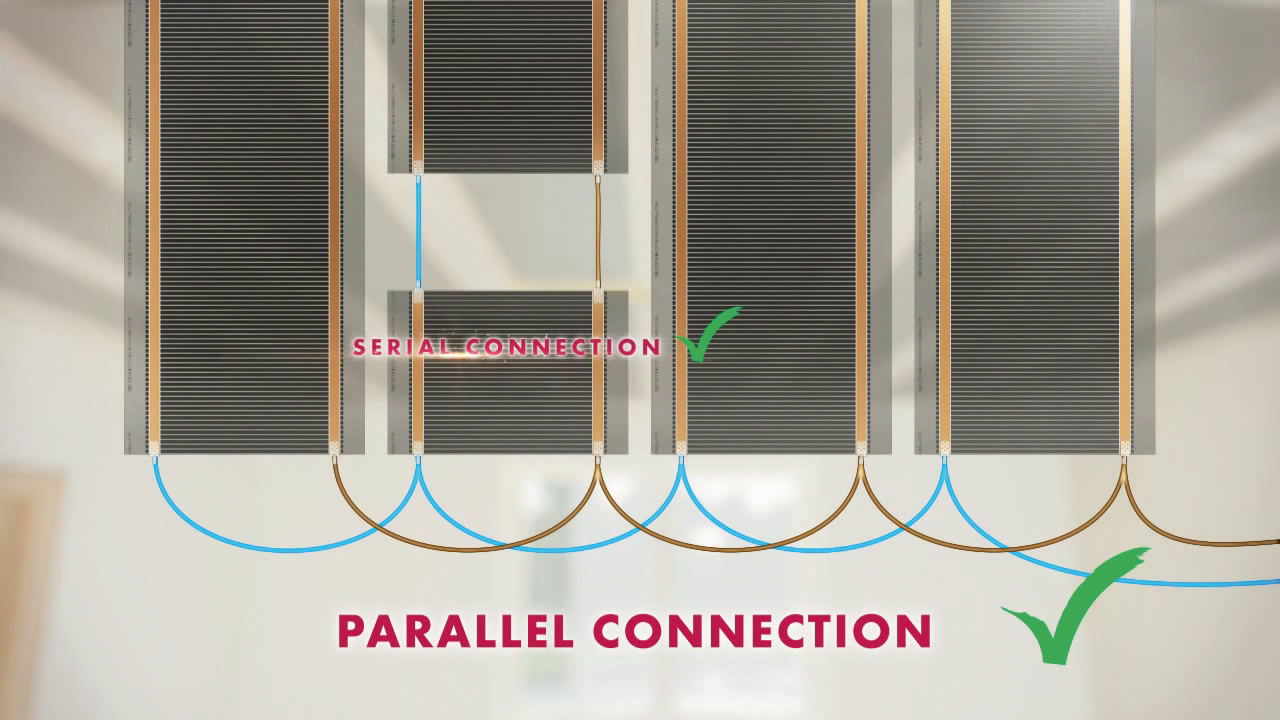

Ak je potrebnรฉ prepojiลฅ ฤasti vykurovacej fรณlie sรฉriovo, nesmie hodnota pretekajรบceho prรบdu prekroฤiลฅ 10 A. Pri zapojenรญ pรกsov fรณlie do jednรฉho vykurovacieho celku nesmie rovnako prekroฤiลฅ vรฝkon jednรฉho celku (obvodu) hodnotu pretekajรบceho prรบdu 10 A.

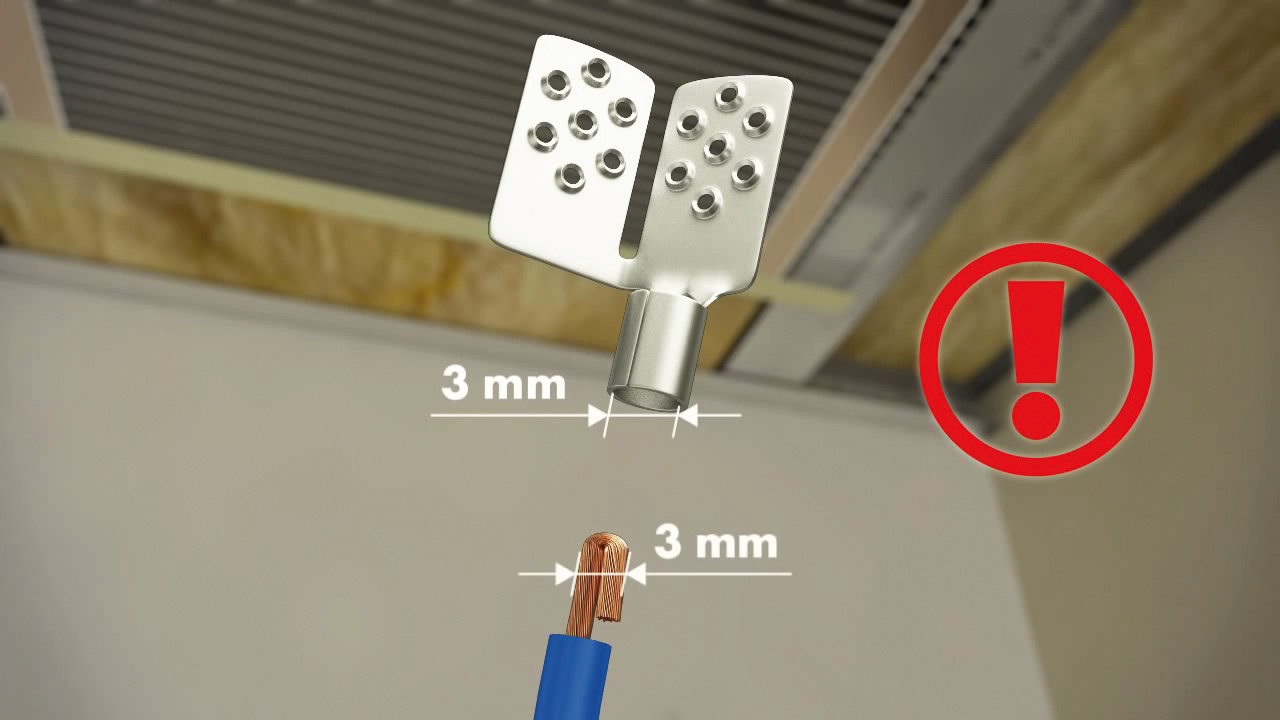

10 | Preloลพenie vodiฤa pri prvom pรกse fรณlie
Do dutiny pripรกjacieho konektora sa vloลพรญ vodiฤ. Dutina mรก prierez 3 mm2. Vodiฤ mรก priemer 1,5 mm2, a preto je pri prvom (krajnom) pรกse vykurovacej fรณlie potrebnรฉ vodiฤ preloลพiลฅ, aby vyplnil prierez dutiny konektora.

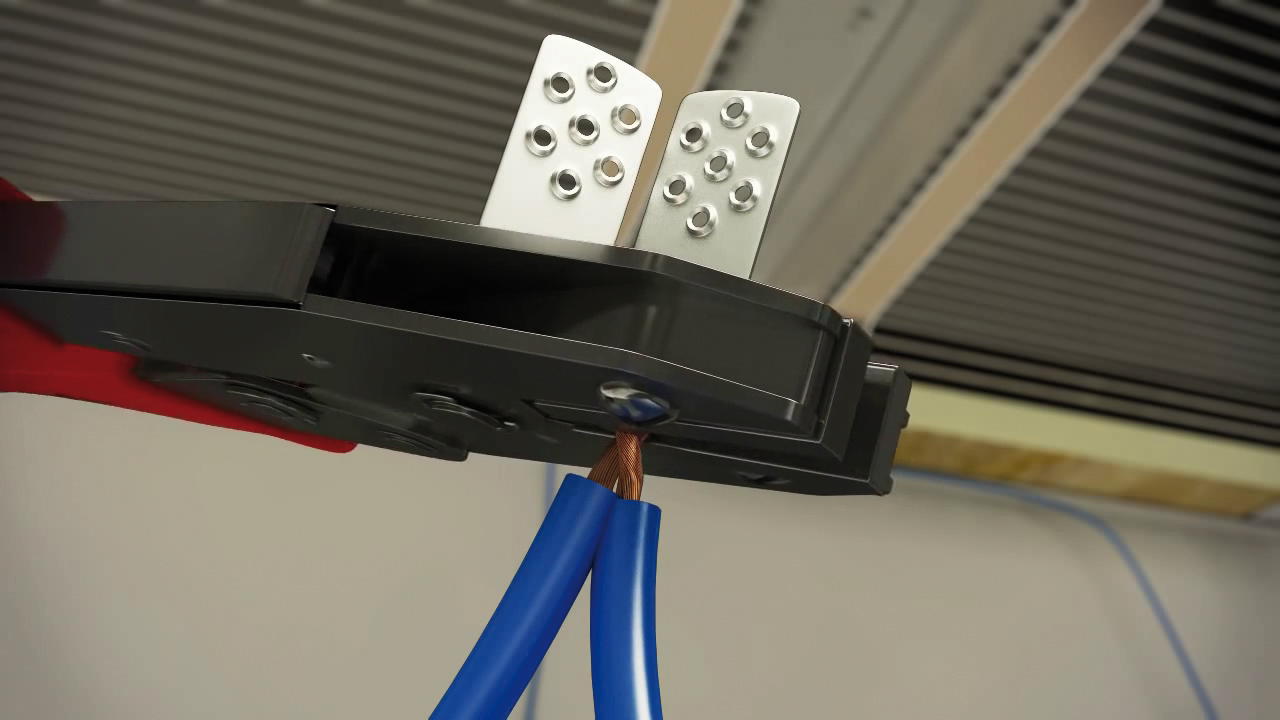

11 | Zalisovanie vodiฤa v konektore
Vodiฤ sa po preloลพenรญ a vloลพenรญ do dutiny pripรกjacieho konektora zalisuje pomocou lisovacรญch klieลกtรญ.
12 | Pripevnenie konektora na zbernicu
Pripรกjacรญ konektor s nalisovanรฝm vodiฤom sa umiestni v strede medenej zbernice pรกsu vykurovacej fรณlie a otvorenรก ฤasลฅ konektora sa uzavrie tlakom prstov.

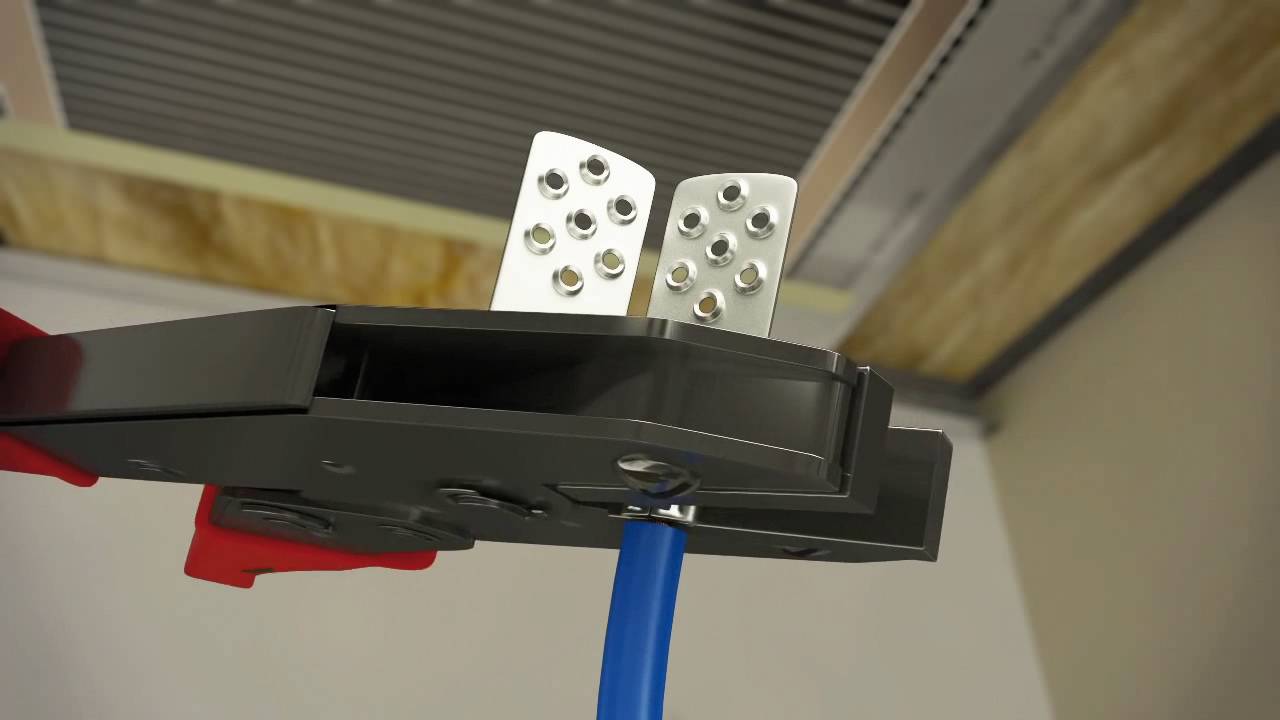

13 | Zalisovanie konektora

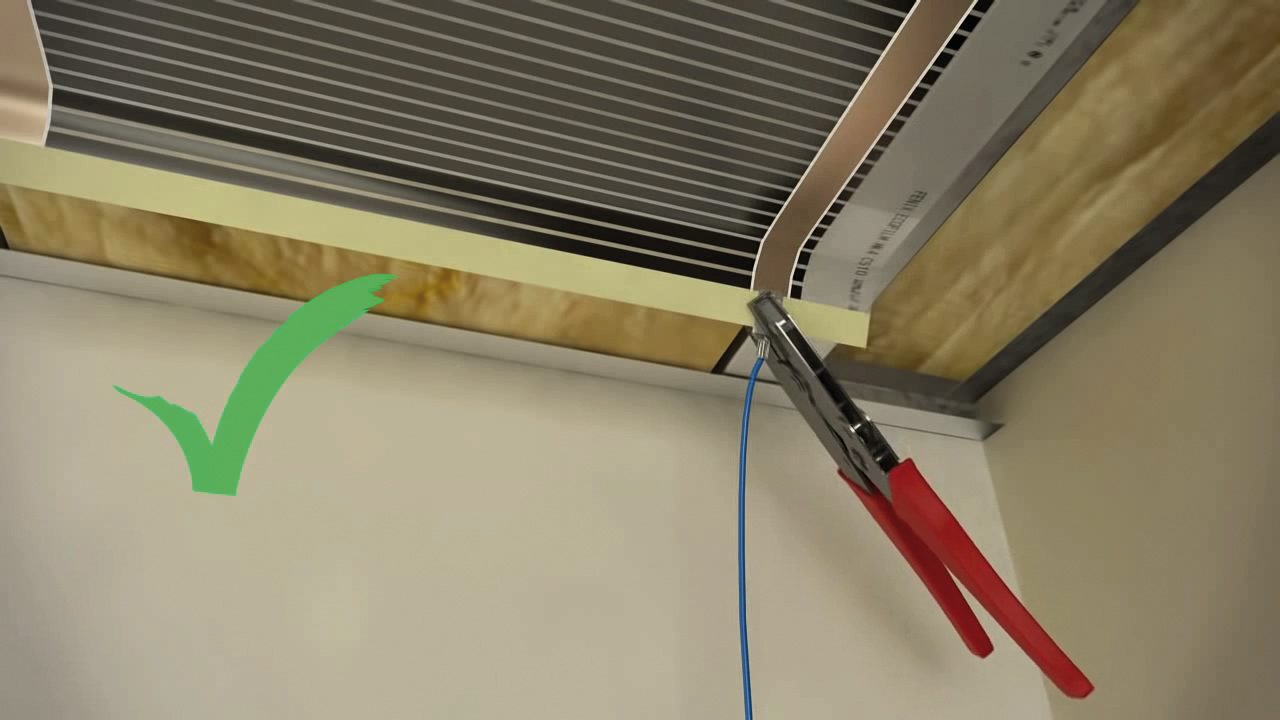

Pomocou lisovacรญch klieลกtรญ sa v dvoch krokoch konektor pevne zalisuje. Najskรดr sa zalisujรบ otvorenรฉ ฤasti konektora zo strany zรกvesu (chrbta), potom z vnรบtornej strany. Tรฝm sa zabezpeฤรญ dostatoฤnรฉ stlaฤenie prรญchytky.
14 | Pripojenie vodiฤa na druhรฝ pรกs fรณlie
Jednotlivรฉ pรกsy vykurovacej fรณlie sa postupne prepรกjajรบ vodiฤmi paralelne. Na vonkajลกรญ okraj sa pripรกja modrรฝ vodiฤ, na vnรบtornรฝ hnedรฝ vodiฤ.
15 | Spojenie dvoch vodiฤov

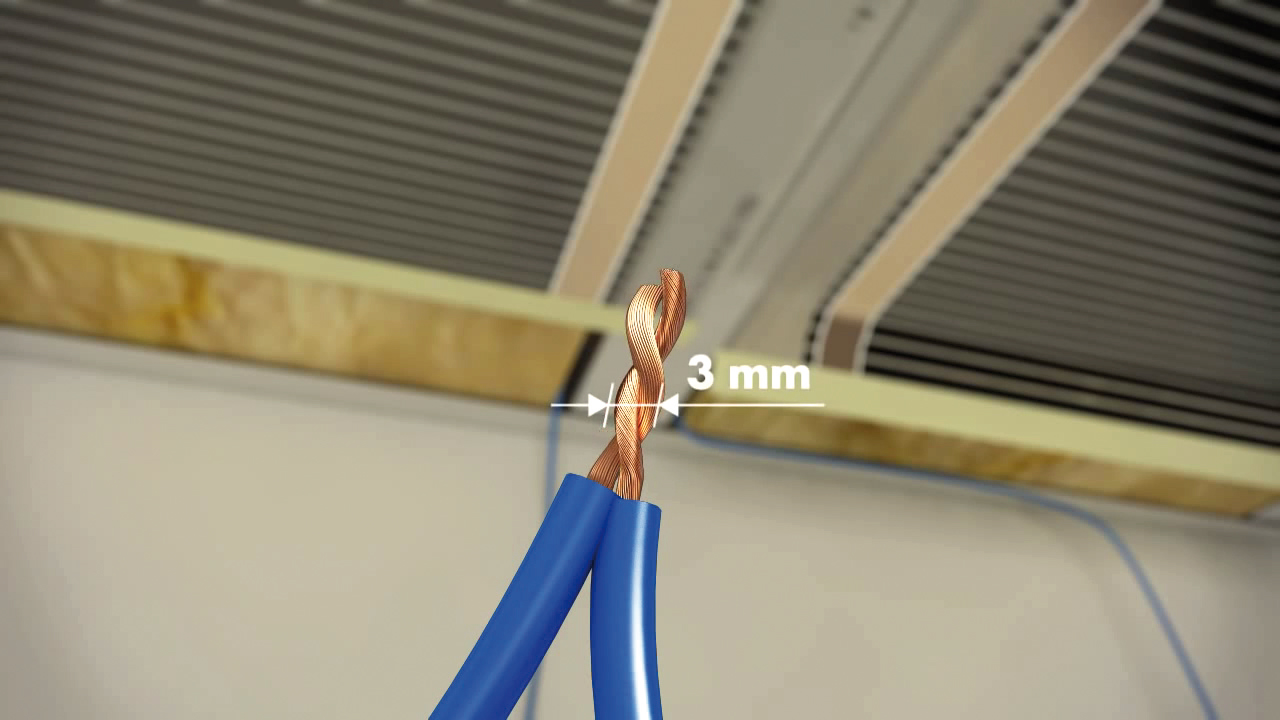

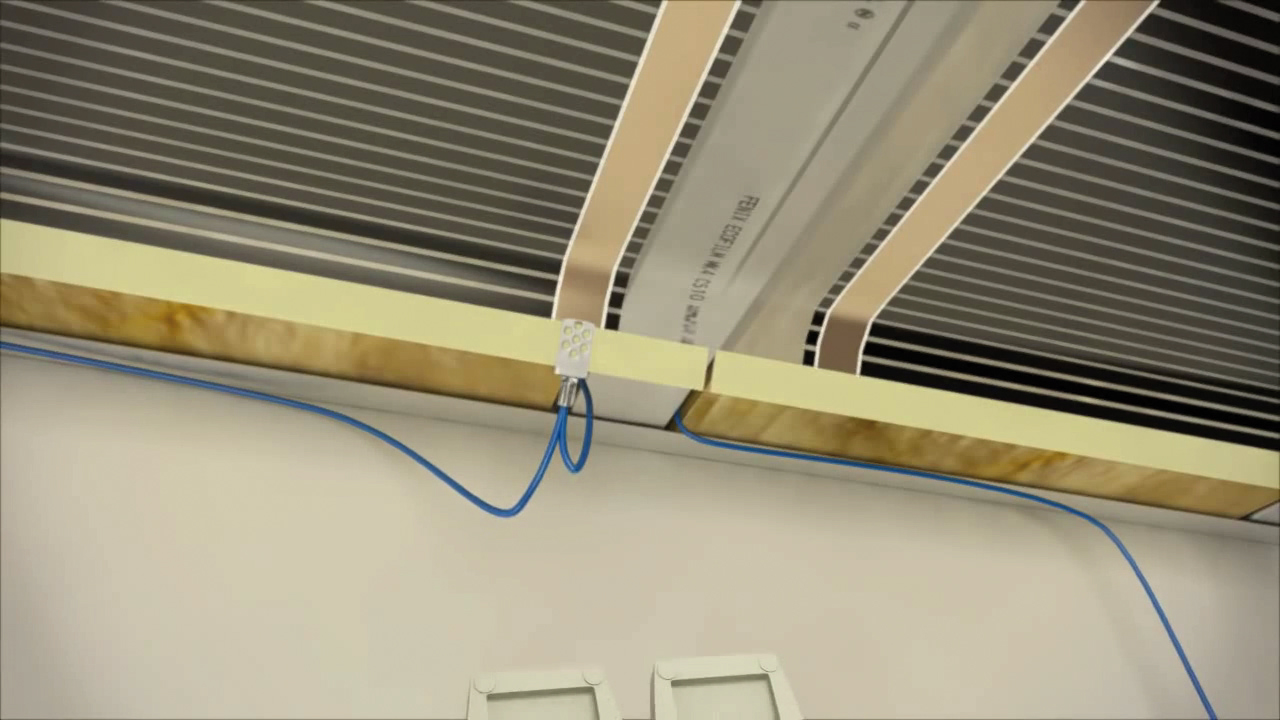

Do dutiny pripรกjacieho konektora sa pri prepojenรญ dvoch susediacich pรกsov vykurovacej fรณlie zavรกdzajรบ dva vodiฤe (rovnakej farby), ktorรฉ sa vzรกjomne spoja. Vzรกjomnรฉ spojenรฉ vodiฤe majรบ poลพadovanรฝ priemer 3 mm, ktorรฝ je rovnรฝ priemeru dutiny pripรกjacieho konektora.
16 | Zalisovanie vodiฤov v dutine konektora
Pripรกjacรญ konektor s vodiฤmi vloลพenรฝmi v dutine sa pevne zalisuje pomocou lisovacรญch klieลกtรญ.
17 | Pripevnenie konektora na zbernicu
Pripรกjacรญ konektor s nalisovanรฝm vodiฤom sa umiestni v strede medenej zbernice pรกsu vykurovacej fรณlie a otvorenรก ฤasลฅ konektora sa uzavrie tlakom prstov. Lisovacรญmi klieลกลฅami sa pevne uzavrie opรคลฅ v dvoch krokoch. Zรกpadkovรฝ mechanizmus klieลกtรญ brรกni otvoreniu ฤeฤพustรญ pred dosiahnutรญm poลพadovanรฉho tlaku.
18 | Plastovรฝ kryt

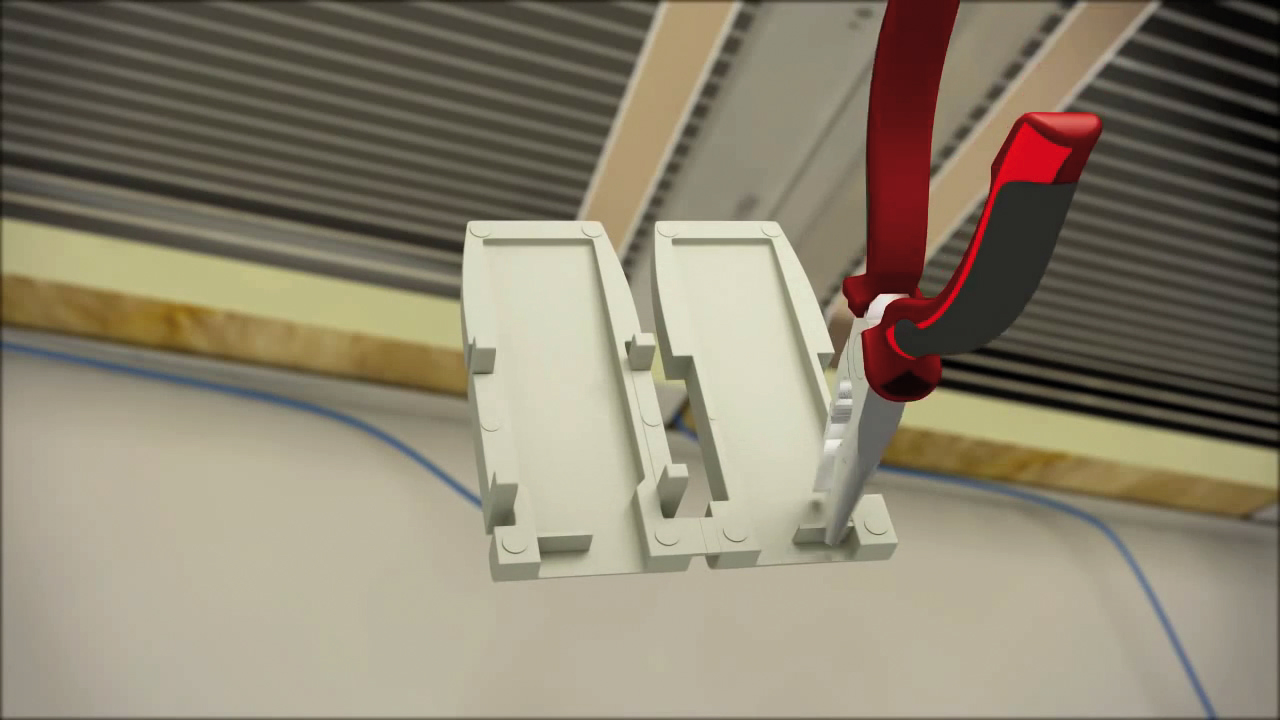

Plastovรฝ kryt sa dodรกva ako prvok, ktorรฝ sa skladรก z dvoch vzรกjomne spojenรฝch ฤastรญ. Z obidvoch ฤastรญ sa pomocou klieลกtรญ vylomia plastovรฉ pรกsiky v spodnej ฤasti a spojenรฉ ฤasti sa rozlomia.
19 | Umiestnenie plastovรฉho krytu na konektor
Plastovรฝ kryt sa umiestni z hornej a spodnej strany na pripรกjacรญ konektor nalisovanรฝ na strednej ฤasti medenej zbernice.

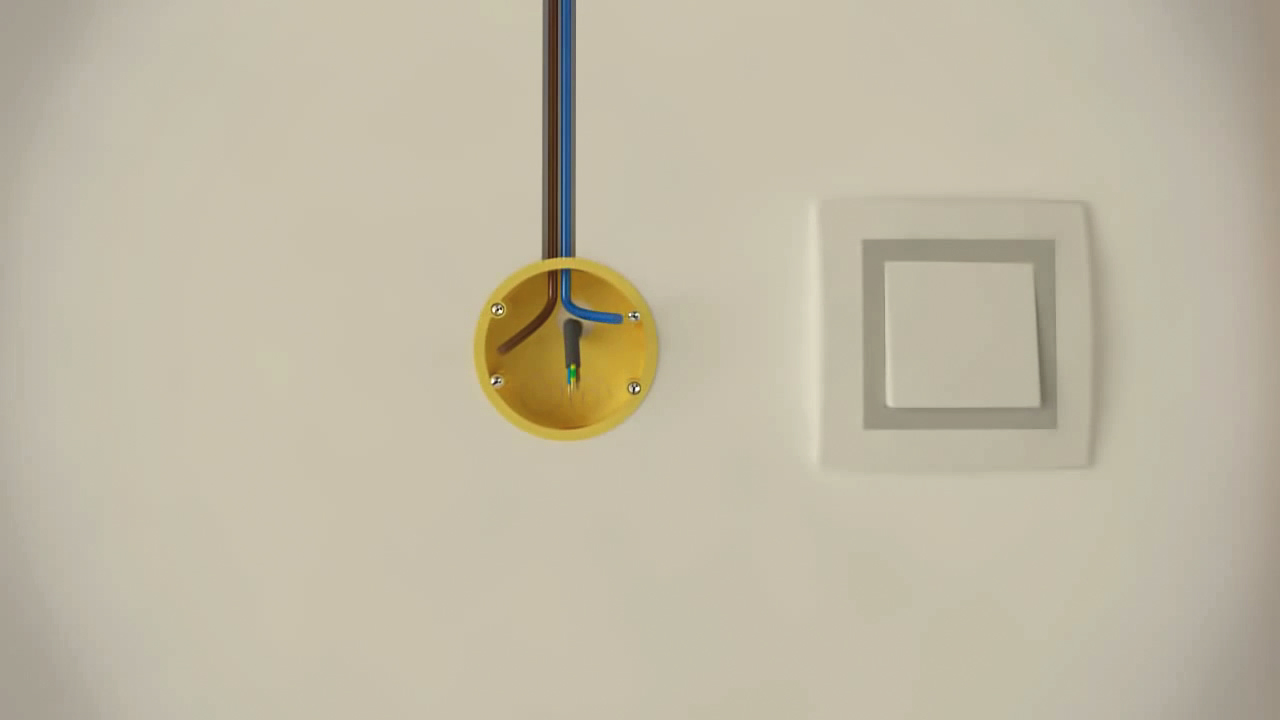

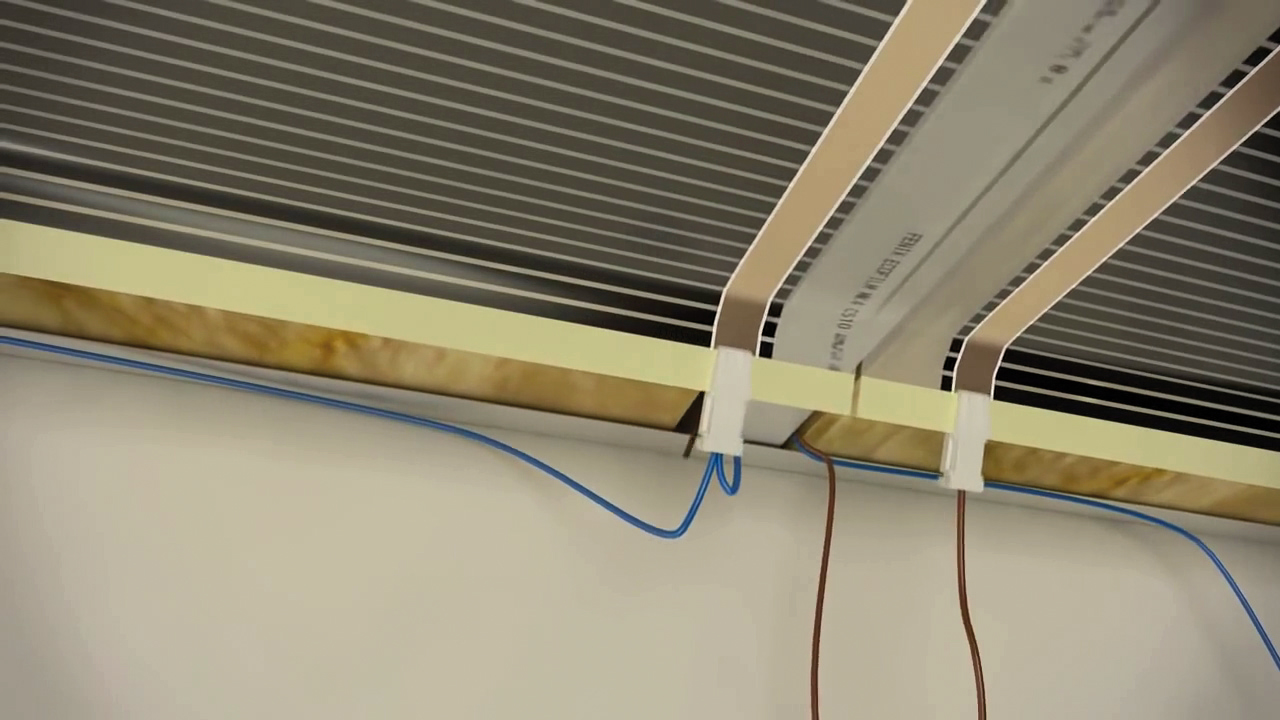

20 | Inลกtalaฤnรก krabica
Paralelne prepojenรฉ vodiฤe (modrรฝ a hnedรฝ) sa zvedรบ do inลกtalaฤnej krabice.

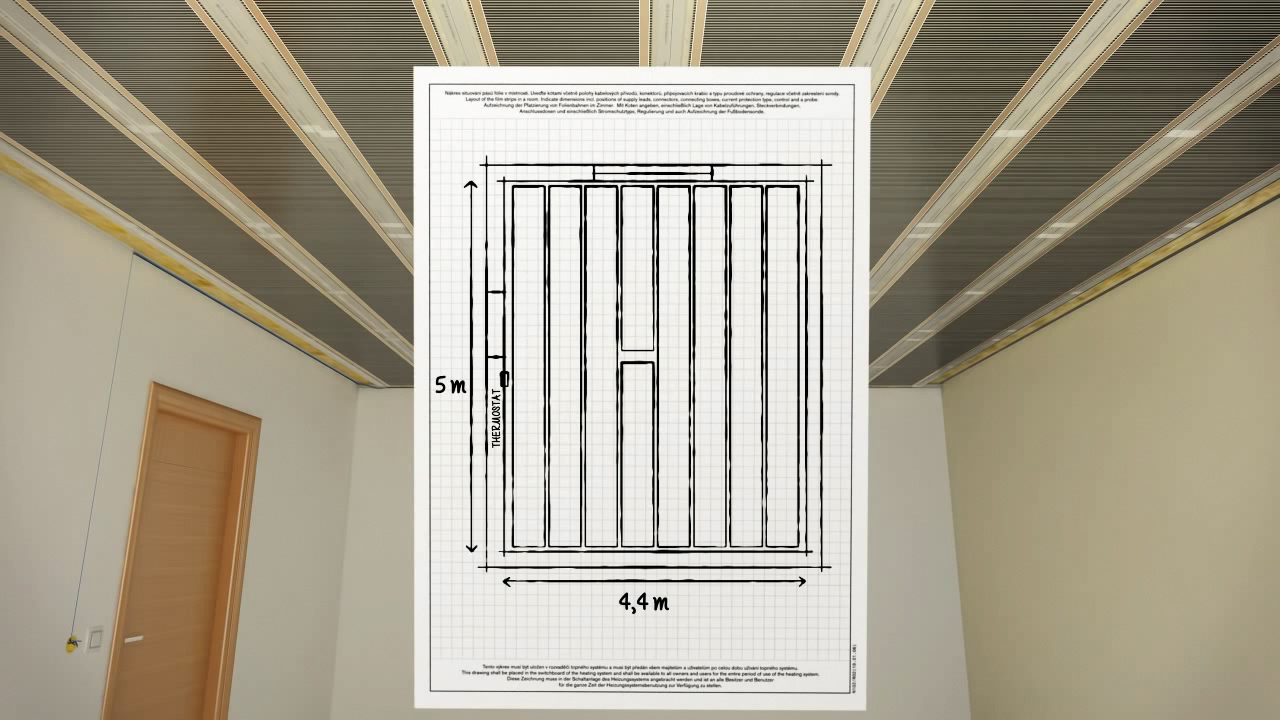

21 | Zakreslenie zapojenia
Na rubovรบ stranu zรกruฤnรฉho listu sa zakreslรญ schรฉma zapojenia jednotlivรฝch pรกsov vykurovacej fรณlie.

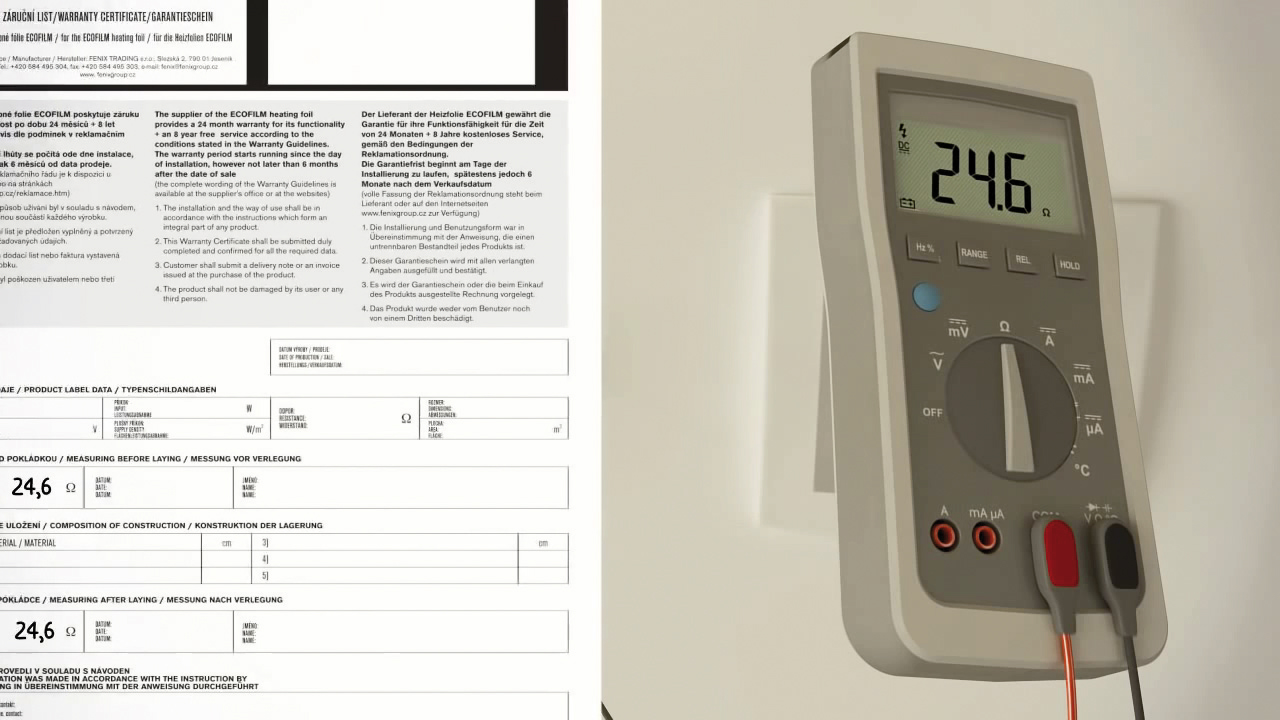

22 | Zmeranie odporu

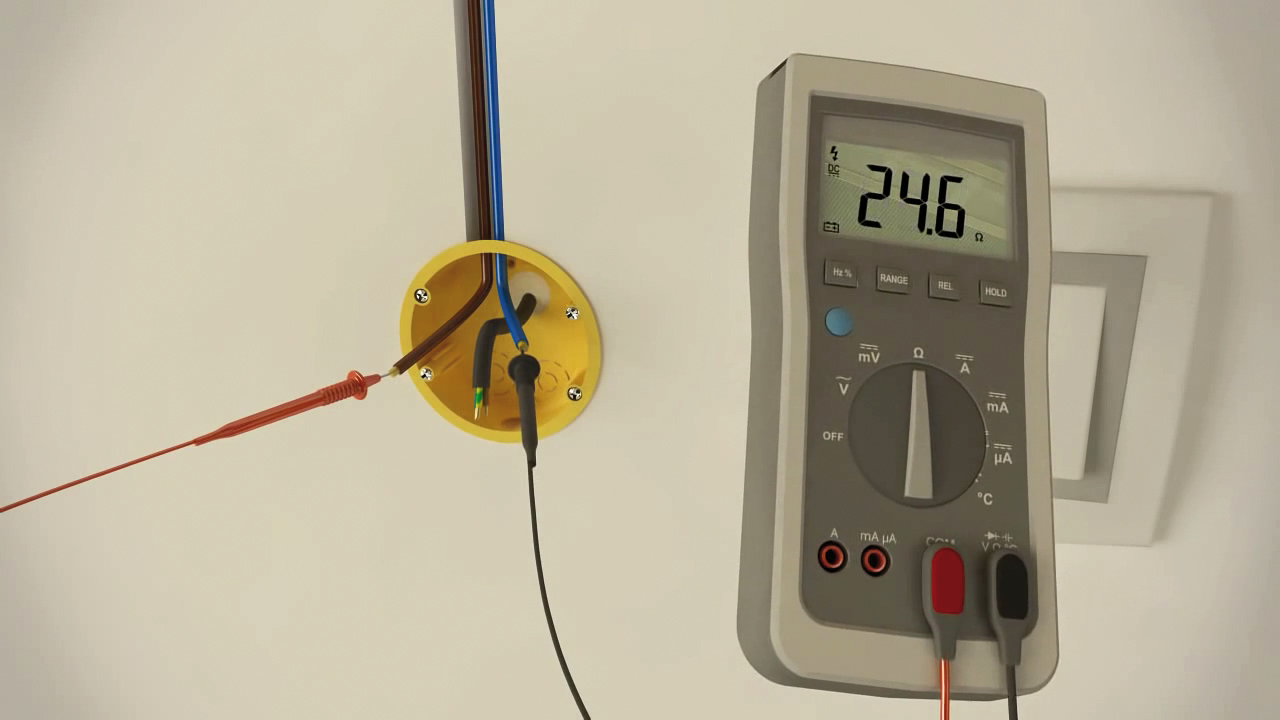

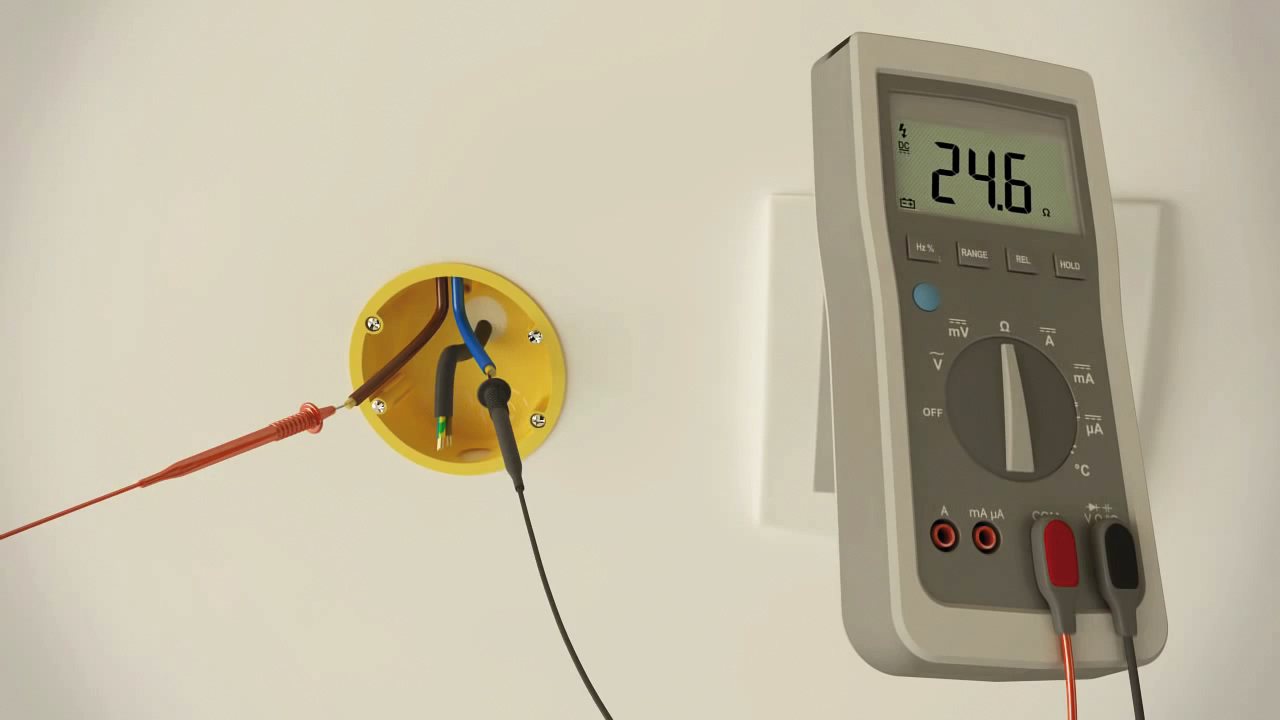

Po dokonฤenรญ inลกtalรกcie a prepojenรญ vykurovacรญch fรณliรญ sa presnรฝm ohmmetrom zmeria hodnota odporu vykurovacieho celku za studena. Zmeranรฝ odpor sa zapรญลกe do zรกruฤnรฉho listu, ktorรฝ sa musรญ vystaviลฅ pre kaลพdรบ miestnosลฅ.
23 | Obojstranne samolepiaca pรกska
Na nosnรฉ CD profily sadrokartรณnovej podkonลกtrukcie sa v strede nevykurovacรญch pรกsov nalepenรฝch vykurovacรญch fรณliรญ nalepรญ obojstranne samolepiaca pรกska. Z nalepenej obojstranne lepiacej pรกsky sa odstrรกni ochrannรฝ papier.

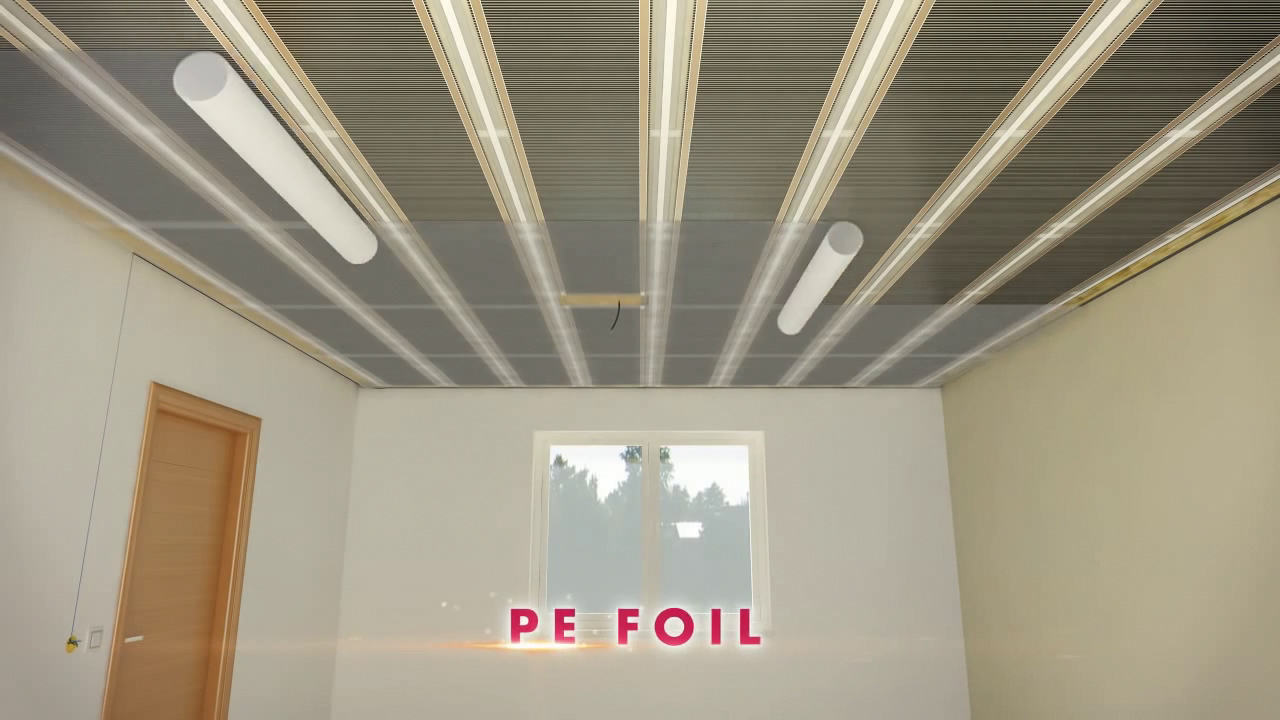

24 | Nalepenie PE fรณlie
Na obojstranne lepiacu pรกsku sa nalepia pรกsy PE fรณlie s hrรบbkou 0,25 mm, ktorรก bude tvoriลฅ ochrannรบ vrstvu medzi vykurovacou fรณliou a sadrokartรณnovรฝm podhฤพadom.

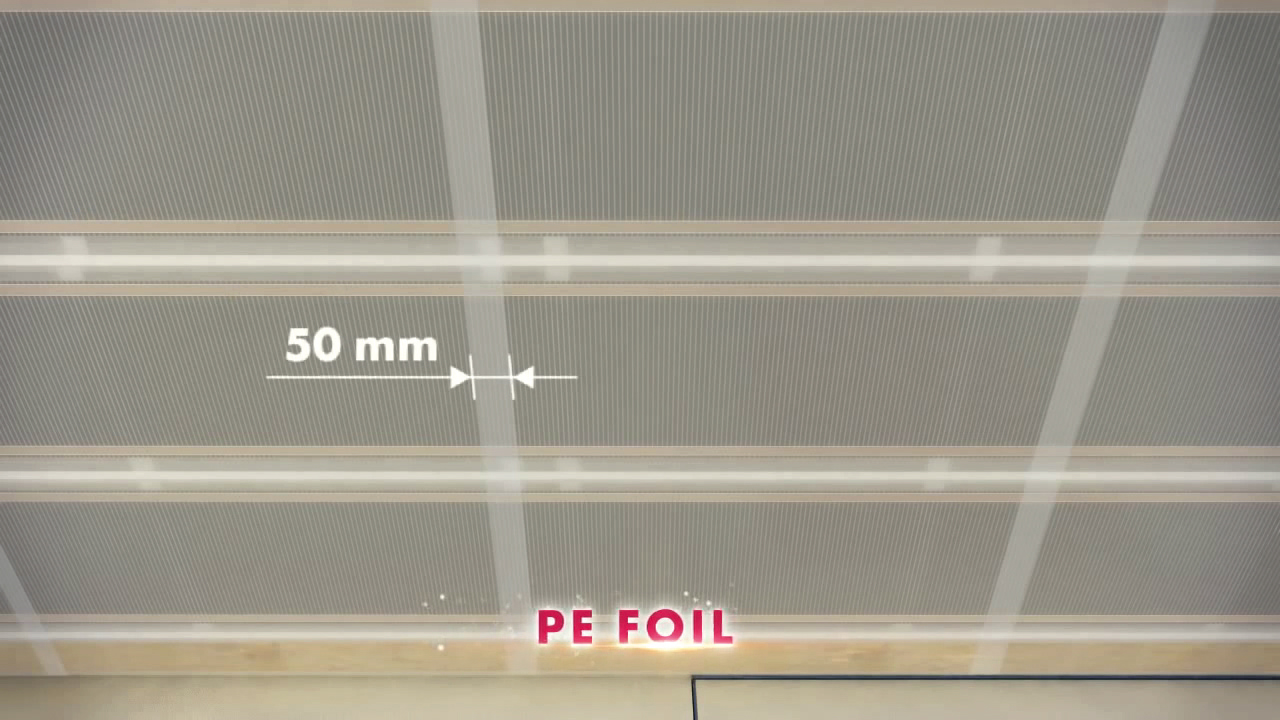

25 | Prekrytie PE fรณlie
Pรกsy PE fรณlie sa kladรบ so vzรกjomnรฝm presahom 50 mm.

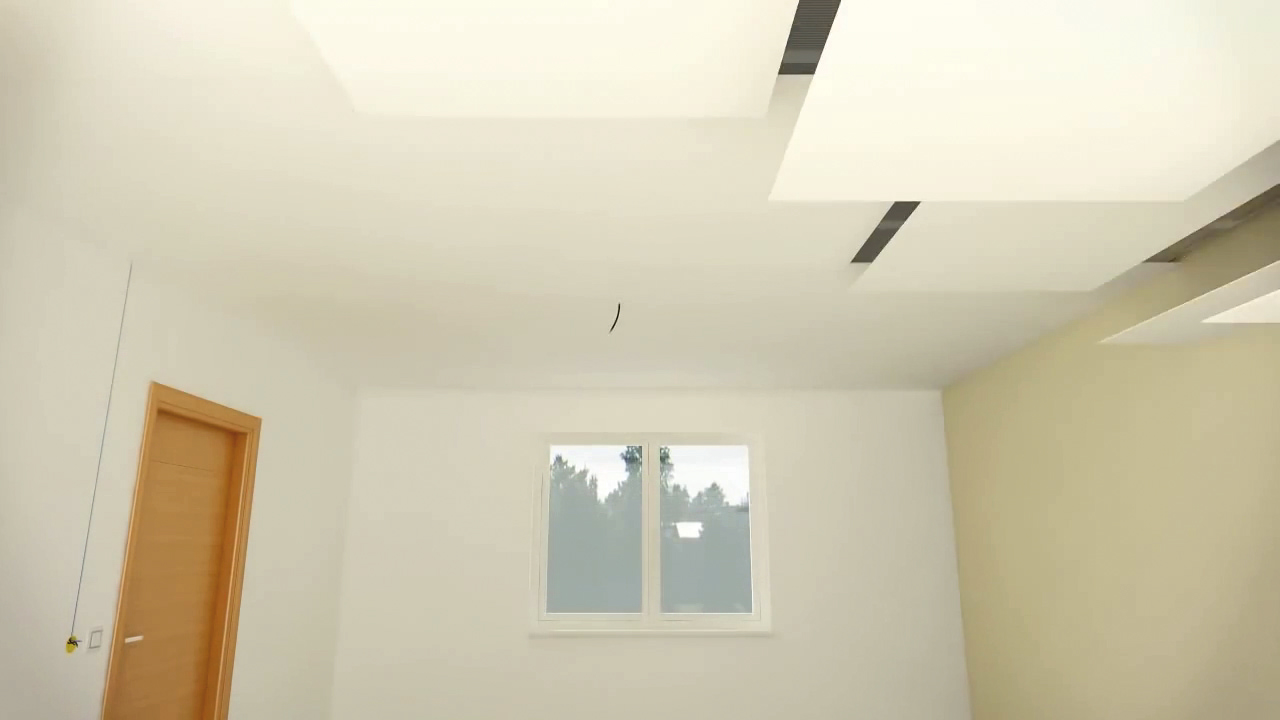

26 | Sadrokartรณnovรฝ podhฤพad

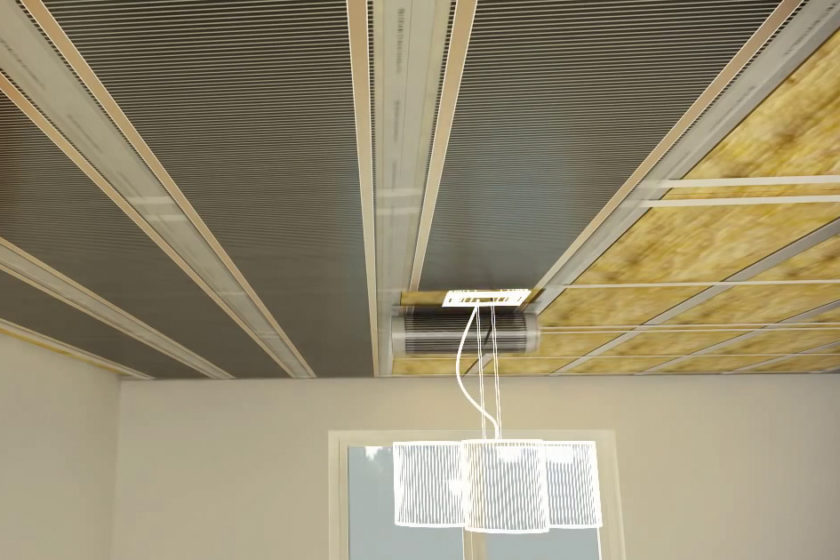

Na pripravenรบ podkonลกtrukciu sa nainลกtalujรบ sadrokartรณnovรฉ alebo sadrovlรกknitรฉ dosky s hrรบbkou max. 16 mm. ล kรกry medzi doskami sa pretmelia a prebrรบsia. Medzi jednotlivรฝm vrstvami (sadrokartรณnovรฝ podhฤพad/PE fรณlia/vykurovacia fรณlia/tepelnรก izolรกcia) nesmie byลฅ vzduchovรก medzera.
27 | Kontrolnรฉ meranie odporu
Po ukonฤenรญ montรกลพnych prรกc sa opรคtovne presnรฝm ohmmetrom zmeria odpor vykurovacieho celku za studena.
28 | Zapรญsanie hodnoty
Nameranรก hodnota sa zapรญลกe do zรกruฤnรฉho listu. Musรญ sa zhodovaลฅ s prvou nameranou hodnotou odporu.

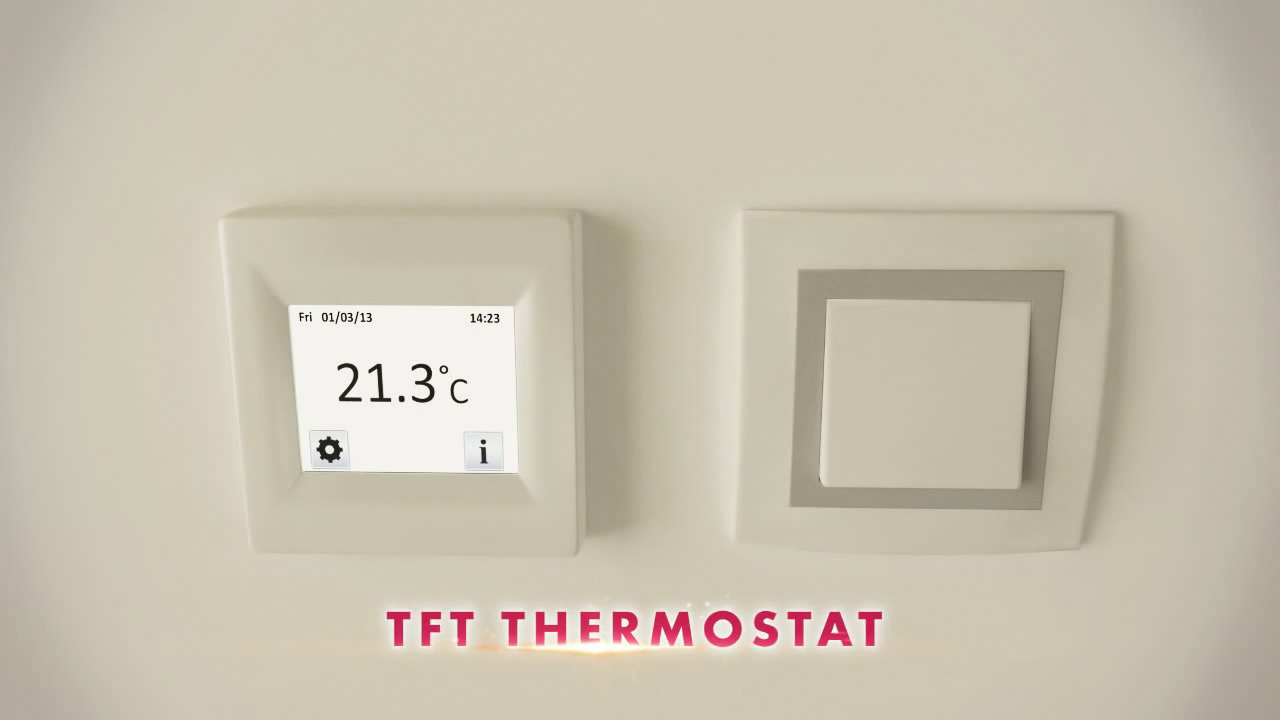

29 | Digitรกlny termostat
Na zรกver sa na inลกtalaฤnรบ krabicu so zvedenรฝmi vodiฤmi nainลกtaluje digitรกlny termostat.

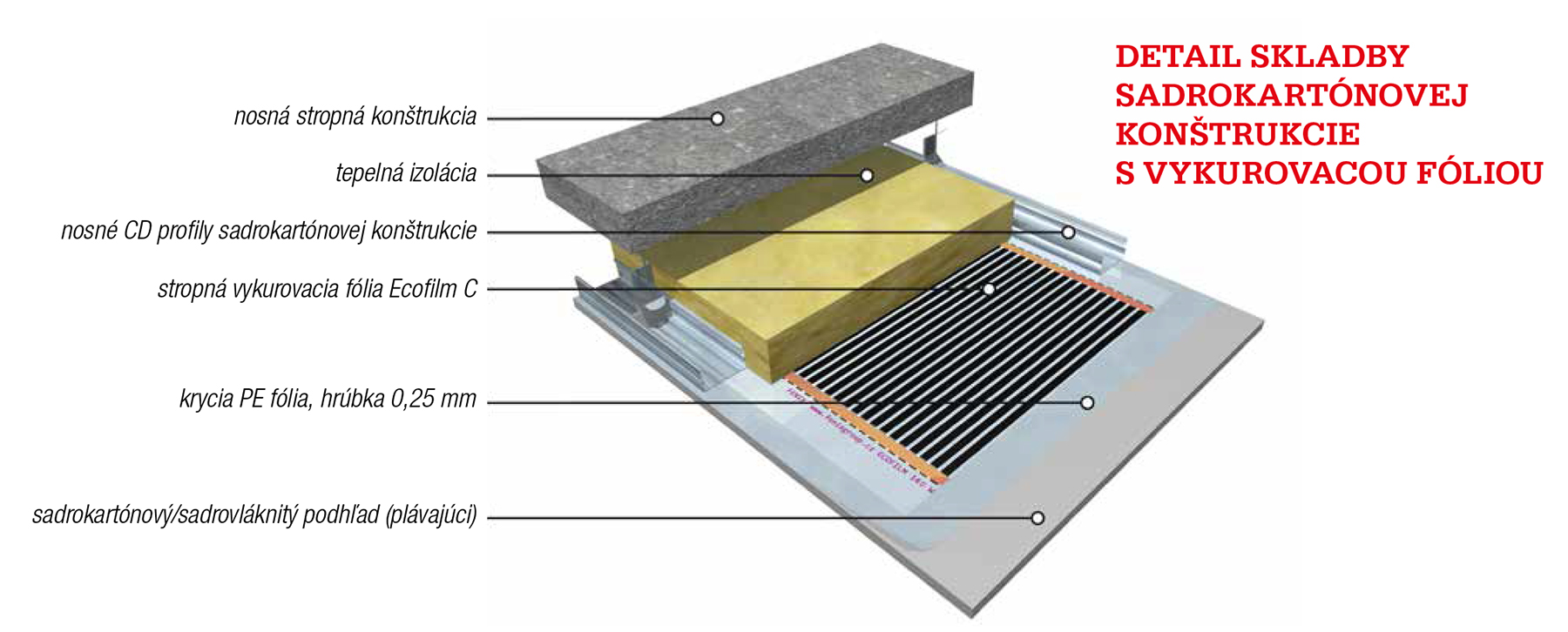

Detail skladby sรกdrokartรณnovej konลกtrukcie s vykurovacou fรณliou
Info o materiรกli:

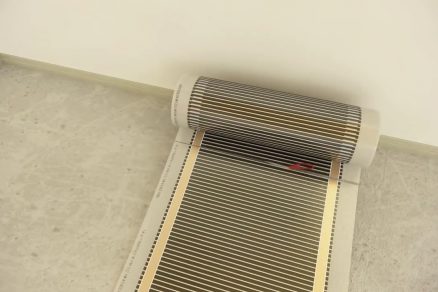

ยป Stropnรก vykurovacia fรณlia do sadrokartรณnovej konลกtrukcie โ dve polyesterovรฉ fรณlie teplom laminovanรฉ k sebe, medzi fรณliami po obidvoch stranรกch po celej dฤบลพke uloลพenรฉ medenรฉ pรกsiky s postriebrenรญm โ vodiฤe (tzv. zbernice), naprieฤ zbernicami sieลฅotlaฤou nanesenรฝ vykurovacรญ prvok (prรกลกok z homogenizovanรฉho grafitu); vรฝkon 140 aลพ 200 W/m2, znรญลพenรฝ prรญkon 100 W/m2 โ vhodnรก do pasรญvnych domov
ฤo budete potrebovaลฅ:
Stropnรก vykurovacia fรณlia
Ecofilm C
ลกรญrka: 400 (aktรญvna ลกรญrka: 300 mm) a 500 mm (aktรญvna ลกรญrka: 400 mm), prรญkon: 100, 140 a 200 W/m2
Plastovรฝ kryt konektora
Konektor pre Ecofilm C
Polyesterovรก elektroizolaฤnรก pรกska
3M pรกska 1350F
na zalisovanie striลพnej hrany fรณlie, ลกรญrka: 28 a 38 mm, dฤบลพka: 33 m
Pripรกjacรญ vodiฤ pre Ecofilm C
dvojitรก izolรกcia, prierez: 1,5 mm2, modrรฝ a ฤierny, dฤบลพka: 1 m
Obojstranne lepiaca pรกska
PE (LPD) fรณlia
hrรบbka: 0,25 mm
Podhฤพadovรฝ sadrokartรณn
hrรบbka: 16 mm
Digitรกlny termostat
TFT Thermostat
krytie: IP 21, spรญnanรฝ prรบd: 16 A, rozsah teplรดt โ priestor: 5 aลพ 35 ยฐC
Nรกradie a pomรดcky
lisovacie klieลกte
ฤalรบnnickรฉ klieลกte
noลพnice
ohmmeter
Pozor!
Uloลพenie fรณlie na tepelnรบ izolรกciu
Tepelnรก izolรกcia by mala pritlรกฤaลฅ stropnรบ vykurovaciu fรณliu na sadrokartรณnovรฝ podhฤพad, aby bol prechod tepla ฤo najvรคฤลกรญ. To znamenรก, ลพe medzi vykurovacou fรณliou a tepelnou izolรกciou nesmie byลฅ vzduchovรก medzera, pรกsy fรณlie by nemali byลฅ zvlnenรฉ, so zรกhybmi alebo prekrytiami.
Tip
Strihanie pรกsov fรณlie
Medenรฉ pรกsky s postriebrenรญm sรบ medzi zbernicami zapojenรฉ paralelne a je medzi nimi medzera 10 mm, preto je moลพnรฉ fรณlie strihaลฅ na ฤพubovoฤพnรฉ dฤบลพky a napriek tomu je ploลกnรฝ prรญkon aj prevรกdzkovรฉ napรกjanie stรกle rovnakรฉ.
TEXT: spracovanรฉ z podkladov firmy Fenix Slovensko
FOTO: Fenix Slovensko
ฤlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly 4/2017.
