Stropnรฉ vykurovanie v nรญzkoenergetickรฝch domoch – ลกtรบdia

Partneri sekcie:

Spoloฤnosลฅ Fenix Group vydala vย minulom roku ลกtรบdiu Stropnรฉ vykurovanie Ecofilm vย nรญzkoenergetickรฝch domoch. Jej cieฤพom bolo vyhodnotiลฅ teplotnรฝ gradient vย obytnej miestnosti pri pouลพitรญ stropnรฉho vykurovania sย nรญzkym ploลกnรฝm vรฝkonom. Sprรกva vznikla na zรกklade testu, ktorรฝ sa uskutoฤnil vย priestore dobre izolovanej modernej stavby. Vรฝsledky zreteฤพne ukรกzali, ลพe vyhovujรบci profil teplotnรฉho gradientu moลพno dosiahnuลฅ pri inลกtalovanom vรฝkone stropnรฉho vykurovania medzi 80 aย 140 W/mยฒ (aktรญvna vykurovacia plocha). ฤŒlรกnok prinรกลกa vรฝsledky novej ลกtรบdie zameranej na stropnรฉ vykurovanie sย vรฝkonom 40ย aลพ 100 W/mยฒ.

04 fenix sovcik okno big image
grafy big image
obr2 big image
stropne vykurovanie v nizkoenergetickych domoch studia 5870 big image
05 fenix sovcik termoclanky big image
01 fenix sovcik podlaha big image
06 fenix sovcik zaznam dat big image
02 fenix sovcik stena big image
Opis merania
Na รบฤely ลกtรบdie sa vybudovala nรญzkoenergetickรก testovacia miestnosลฅ vย priestoroch nevykurovanรฉho skladu. Podlaha, steny aย strop sa izolovali viacvrstvovou izolรกciou, ktorรก sa pouลพรญva vย modernรฝch nรญzkoenergetickรฝch budovรกch. Ako zdroj tepla sa pouลพili vykurovacie prvky Ecofilm. Regulรกciou napรกjacieho napรคtia sa dosiahlo znรญลพenie inลกtalovanรฉho vรฝkonu vykurovania aลพ na 40 W/mยฒ. Na porovnanie sa zaznamenรกvali povrchovรฉ teploty stien aย teplotnรฝ gradient od podlahy kย stropu.

Vย strope sa inลกtalovalo celkom 24 prepojenรฝch vykurovacรญch prvkov. Vykurovacia plocha kaลพdรฉho prvku bola 0,495 mยฒ, celkovรก vykurovacia plocha bola 11,88 mยฒ. Prvky mali menovitรฝ vรฝkon 150 W/mยฒ pri 230 V. Pouลพitรญm nastaviteฤพnรฉho transformรกtora sa dosiahli vรฝkony 40, 60, 80 aย 100 W/mยฒ (vyhrievanรก plocha). Termoฤlรกnky typu Kย pripojenรฉ kย zberaฤu dรกt HP 34970A snรญmali teplotu na povrchu vykurovacieho prvku, sadrokartรณnovรฉho povrchu aย vo vnรบtri sรฉrie matnรฝch ฤiernych plastovรฝch gulรญ, ktorรฉ boli pripevnenรฉ na testovacรญ stojan vo vzdialenostiach 200 mm. Tieto termoฤlรกnky sa pouลพili na meranie vertikรกlneho teplotnรฉho profilu vย testovacej miestnosti pre vลกetky hodnotenรฉ รบrovne vรฝkonu.

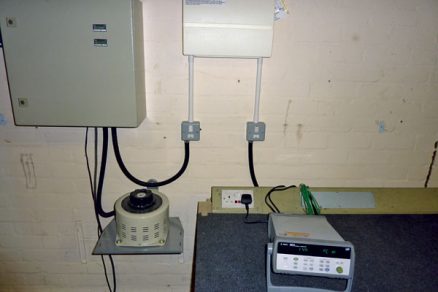

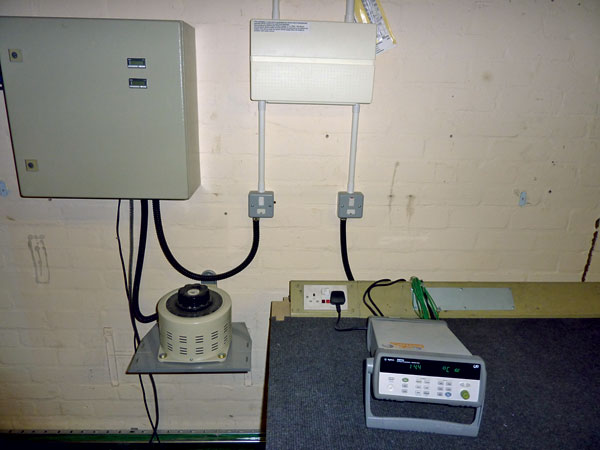

Vykurovaciu sรบstavu riadil ลกtandardnรฝ digitรกlny elektronickรฝ izbovรฝ termostat Aube TH232, pracujรบci vย reลพime snรญmania vzduchu. Vรฝstupnรฉ relรฉ termostatu riadilo spรญnanie externรฉho spรญnaฤa, pripojenรฉho na nastaviteฤพnรฝ transformรกtor, aย vykurovaciu zรกลฅaลพ. Jeden pรณl spรญnaฤa bol pripojenรฝ na jeden zo vstupov zberaฤa dรกt aย zaznamenรกval spรญnanie aย vypรญnanie vykurovacej sรบstavy.

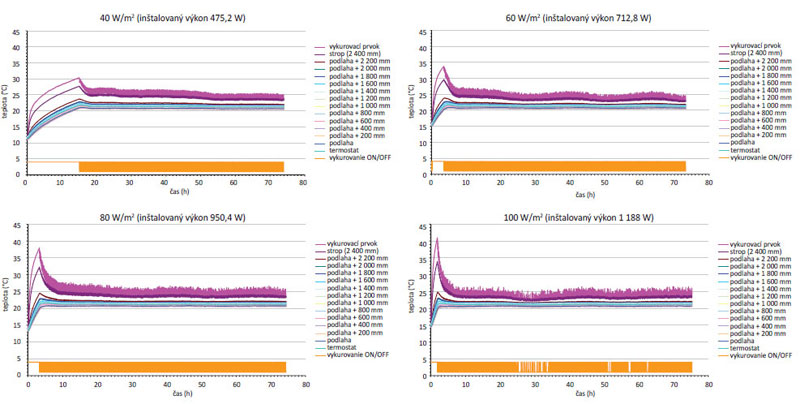

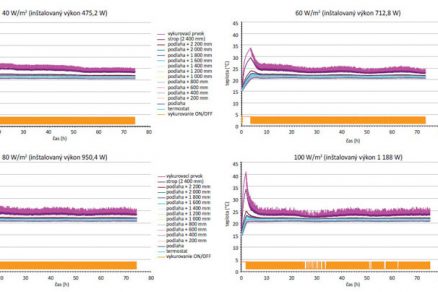

Obr. 1 ฤŒasovรฝ priebeh teplรดt vย miestnosti pri rozliฤnรฝch vรฝkonoch systรฉmu
(pre lepลกie zobrazenie kliknite na obrรกzok)

Vรฝsledky testu
Grafy na obr. 1 ukazujรบ zistenรฉ priebehy teplรดt zodpovedajรบce jednotlivรฝm testovanรฝm vรฝkonom. Zย grafov je zrejmรฉ, ลพe ฤas na dosiahnutie teploty 21 ยฐC pri najvyลกลกom inลกtalovanom vรฝkone je najkratลกรญ aย jednotlivรฉ okamลพitรฉ teploty, zaznamenanรฉ pre kaลพdรฝ vรฝkon, sรบ takmer identickรฉ. Na obr. 2 je zobrazenรฝ teplotnรฝ profil od podlahy kย stropu pre jednotlivรฉ testovanรฉ vรฝkony (zobrazenรฉ sรบ vรฝsledky meranรฉ vย 70. hodine od zaฤiatku merania). Vรฝsledky zreteฤพne ukazujรบ, ลพe vย testovanej miestnosti sย malou tepelnou stratou je teplotnรฝ profil po dosiahnutรญ rovnovรกhy rovnakรฝ pri vลกetkรฝch vรฝkonoch vย rozmedzรญ od 40 do 100 W/mยฒ. Podobnรฉ vรฝsledky moลพno oฤakรกvaลฅ aj vย obytnรฝch miestnostiach nรญzkoenergetickรฝch stavieb.

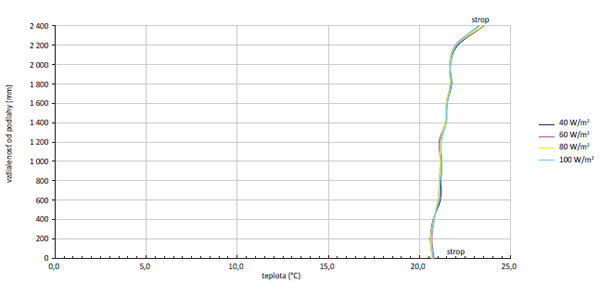

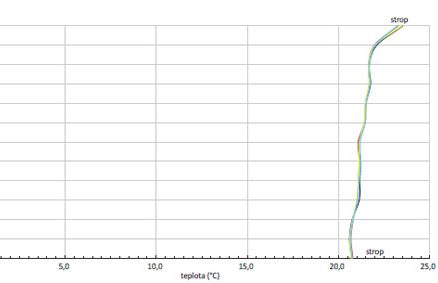

Obr. 2 Vertikรกlny teplotnรฝ profil zodpovedajรบci jednotlivรฝm testovanรฝm vรฝkonom (hodnoty sa odฤรญtali vย ustรกlenom stave, 71 hodรญn od zaฤiatku merania)

Zรกver
Vรฝsledky ลกtรบdie ukazujรบ, ลพe vykurovacie fรณlie sย nรญzkym ploลกnรฝm vรฝkonom inลกtalovanรฉ vย nรญzkoenergetickom dome sย dobre izolovanรฝmi stenami, poskytujรบ komfortnรฉ tepelnรฉ podmienky vo vnรบtornom prostredรญ. Vertikรกlny teplotnรฝ gradient od podlahy kย stropu miestnosti bol takmer identickรฝ sย gradientom zรญskanรฝm pri vyลกลกom ploลกnom vรฝkone. Vรฝsledky merania ukazujรบ aj to, ลพe vย nรญzkoenergetickรฝch domoch mรดลพe systรฉm Ecofilm sย nรญzkym vรฝkonom (40 W/m2) dosiahnuลฅ priemernรฉ teploty prostredia 21 ยฐC, aย to pri maximรกlnej ustรกlenej povrchovej teplote vykurovacieho prvku iba 25 ยฐC. To dokladรก vhodnosลฅ pouลพitia tohto stropnรฉho vykurovacieho systรฉmu na vykurovanie nรญzkoenergetickรฝch budov.

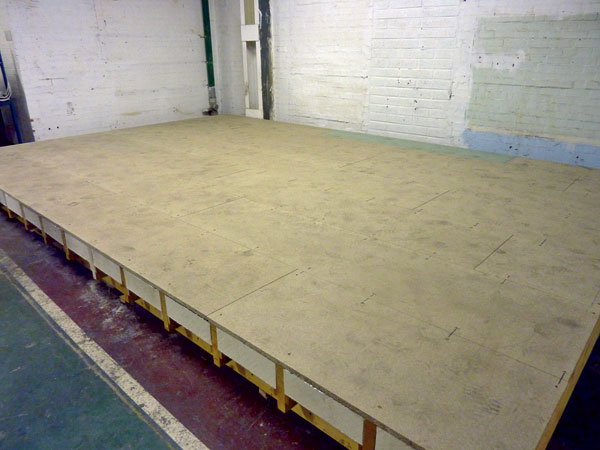

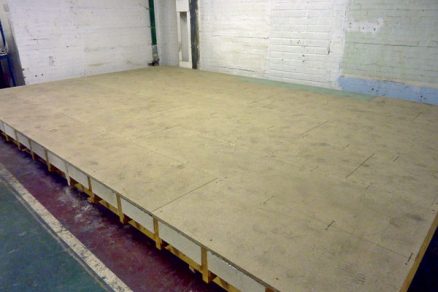

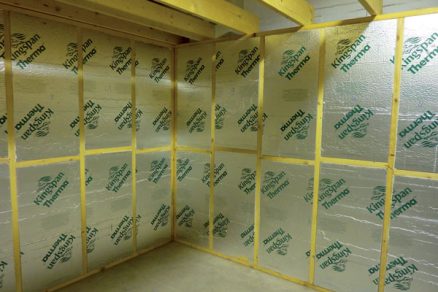

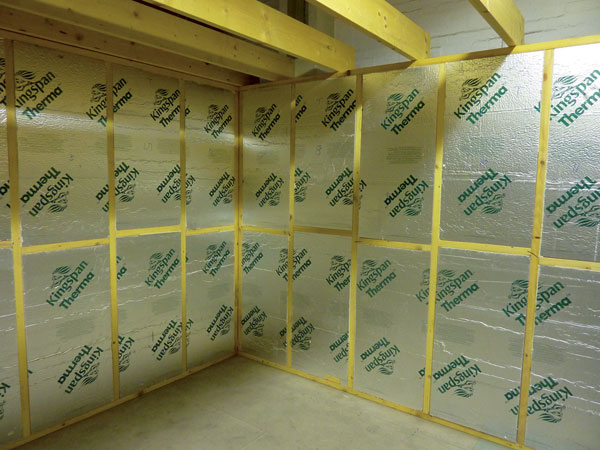

Obr. 3 ล truktรบra podlahy vย testovanej miestnosti: 220ย ร—ย 45 mm drevenรฉ nosnรญky, 120 mm Kingspan, 22 mm drevotrieskovรก doska, 6 mm depronovรก izolรกcia, 15 mm konลกtrukฤnรฝ podlahovรฝ materiรกl, Uย = 0,18 W/(mยฒ . K) Obr. 4 Zloลพenie obvodovej steny: 195 ร— 45 mm drevenรฉ nosnรญky, 170 mm Kingspan TW55, 12,7 mm sadrokartรณn (vnรบtornรก strana), 12 mm OSB doska (vonkajลกia strana), Uย = 0,18 W/(mยฒ . K)

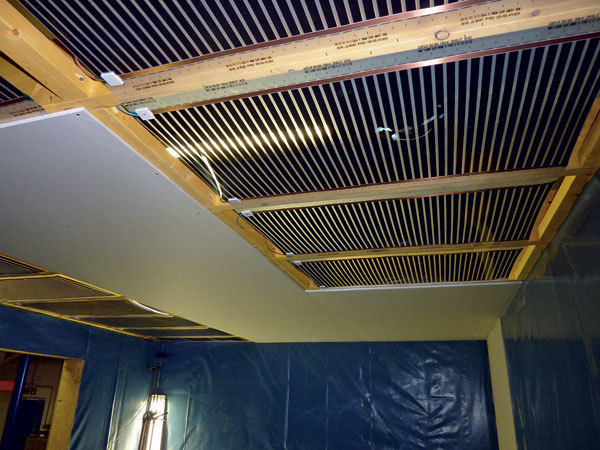

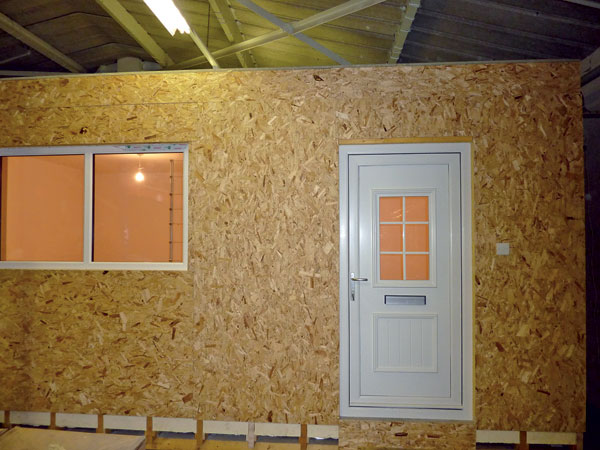

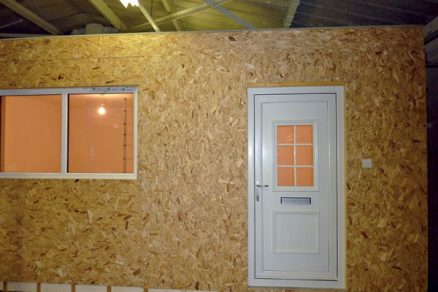

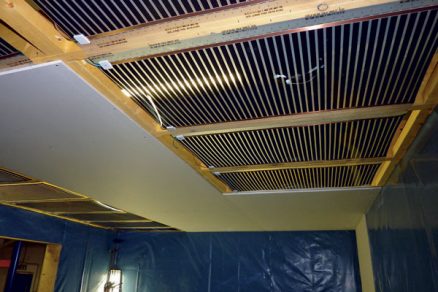

Obr. 5 Konลกtrukcia stropu: 220 ร— 45 mm drevenรฉ nosnรญky, 12,7 mm sadrokartรณn, vykurovacรญ prvok Ecofilm (500/600 Typ C), 200 mm izolรกcia, 22 mm drevotrieskovรก doska hore, Uย = 0,19 W/(mยฒ . K) Obr. 6 Okno vย testovanej miestnosti: 1 700 ร— 990 mm UPVC dvojitรฉ sklo, Uย = 1,79 W/(mยฒ . K)

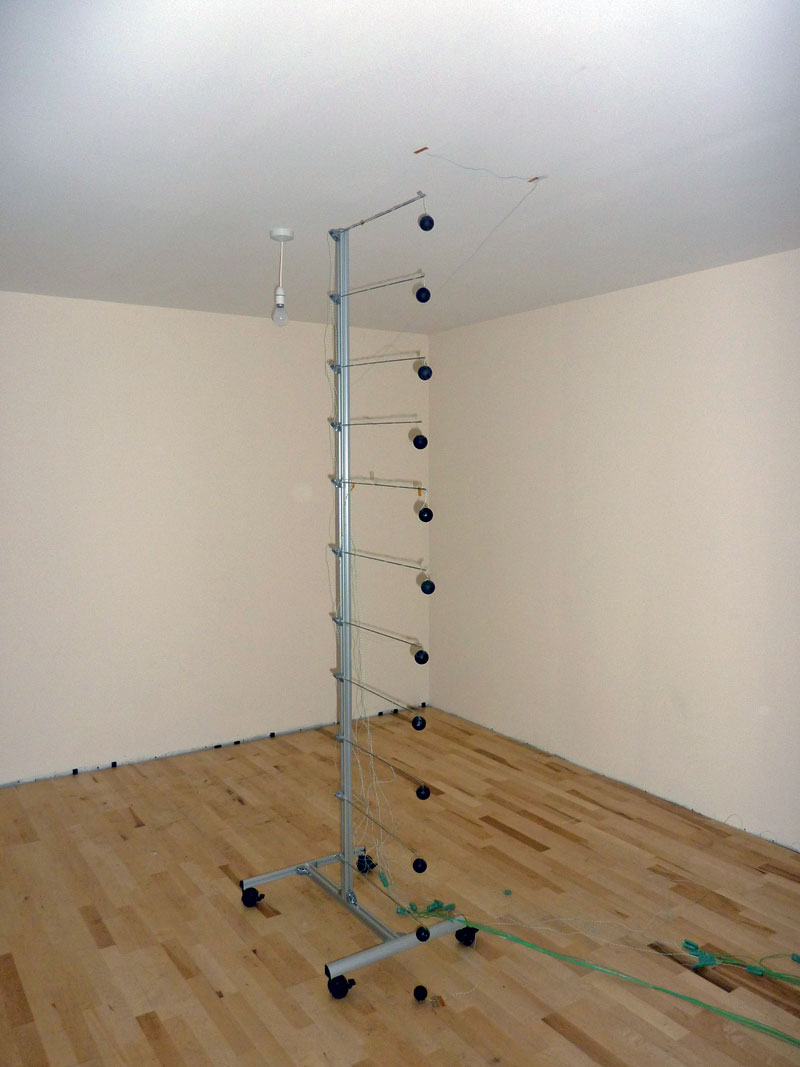

Obr. 7 Meranie vertikรกlneho teplotnรฉho profilu Obr. 8 Digitรกlny elektronickรฝ izbovรฝ termostat Aube TH232

ย
Ing. Peter ล ovฤรญk
Foto: Fenix Holding

Autor je externรฝm konzultantom spoloฤnosti Fenix Holding.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise TZBย HAUSTECHNIK.
