ล truktรบrovanรก kabelรกลพ โ€“ neoddeliteฤพnรก sรบฤasลฅ budov

Partneri sekcie:

ล truktรบrovanรฝ kabelรกลพny systรฉm je z hฤพadiska pouลพitia na prenos dรกt (poฤรญtaฤovรก sieลฅ, internet), hlasu (telefonizรกcia) a obrazu (kamerovรฉ systรฉmy, televรญzia) univerzรกlny. Pouลพรญvateฤพ si mรดลพe ฤพubovoฤพne zvoliลฅ, ktorรฉ prรญpojnรฉ miesto (telekomunikaฤnรบ zรกsuvku) bude na akรบ sluลพbu vyuลพรญvaลฅ. Rovnako mรดลพe kedykoฤพvek svoje rozhodnutie zmeniลฅ a sluลพbu predefinovaลฅ v rozvรกdzaฤi jednoduchou zmenou v prepojovacom poli.

V prรญpade akejkoฤพvek organizaฤnej zmeny v podniku moลพno pri premiestnenรญ pracovnรญka okamลพite โ€žposlaลฅโ€œ na jeho novรฉ pรดsobisko aj vลกetky nรญm pouลพรญvanรฉ pripojenia vrรกtane pรดvodnรฉho telefรณnneho ฤรญsla, resp. klapky. Univerzรกlnosลฅ vลกetkรฝch prรญpojnรฝch miest a rรฝchlosลฅ moลพnรฝch zmien v ich pouลพitรญ ilustruje obr. 1.

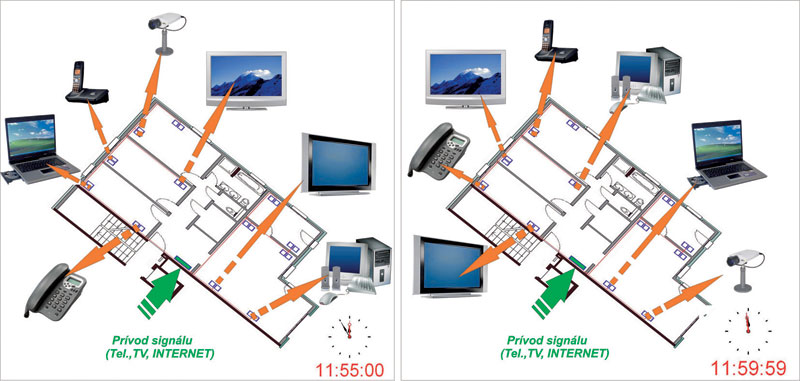

Obr. 1 Univerzรกlnosลฅ prรญpojnรฝch miest a rรฝchlosลฅ moลพnรฝch zmien v ich pouลพitรญ

Dรดleลพitou vlastnosลฅou ลกtruktรบrovanรฝch kabelรกลพnych systรฉmov je garancia funkฤnosti vลกetkรฝch znรกmych a ลกtandardizovanรฝch prenosovรฝch protokolov. Organizรกcia takto mรดลพe bez akรฉhokoฤพvek obmedzenia meniลฅ alebo inovovaลฅ vลกetky informaฤnรฉ technolรณgie a pouลพรญvaลฅ zariadenia od ktorรฉhokoฤพvek vรฝrobcu.

Okrem budov urฤenรฝch na kancelรกrske a vรฝrobnรฉ รบฤely sa ลกtruktรบrovanรฉ kabelรกลพe v ostatnom ฤase ฤoraz ฤastejลกie dostรกvajรบ aj do rodinnรฝch a bytovรฝch domov. Zabezpeฤujรบ komfortnรฉ pripojenie televรญzneho prijรญmaฤa, poฤรญtaฤa alebo telefรณnu v ฤพubovoฤพnom mieste domรกcnosti bez znรญลพenia estetiky interiรฉru zvรคzkami prรญpojnรฝch a predlลพovacรญch kรกblov. Aktuรกlnu funkciu ktorejkoฤพvek zรกsuvky moลพno opรคลฅ kedykoฤพvek zmeniลฅ. Inลกtalovanie ลกtruktรบrovanรฝch kabelรกลพnych rozvodov bude v blรญzkej budรบcnosti samozrejmosลฅou a nutnosลฅou. Urรฝchleniu tohto procesu pomรดลพe najmรค zรกkon o povinnom prechode na digitรกlne vysielanie televรญznych programov a obrovskรฝ rozmach sluลพieb Triple Play (televรญzia, rรฝchly internet, IP telefonizรกcia).

Sprรกvny vรฝber kabelรกลพe

ล truktรบrovanรฉ kabelรกลพe sa inลกtalujรบ do budov s morรกlnou ลพivotnosลฅou niekoฤพko desiatok rokov. Zรกroveลˆ vลกak predstavujรบ infraลกtruktรบru, ktorรก musรญ byลฅ vลพdy v sรบlade s danรฝm vรฝvojovรฝm stupลˆom pouลพรญvanรฝch IT technolรณgiรญ, ktorรฉ sรบ najrรฝchlejลกie sa rozvรญjajรบcim odvetvรญm so zmenami v krรกtkych, niekoฤพkoroฤnรฝch cykloch. Ak sa pri vรฝbere nerozhodne o takom ลกtruktรบrovanom kabelรกลพnom systรฉme, ktorรฝ je technicky pripravenรฝ aj na technolรณgie oฤakรกvanรฉ v horizonte 15 aลพ 20 rokov, bude treba inลกtalรกciu kabelรกลพe v budรบcnosti urobiลฅ znova. S tรฝm sa spรกjajรบ opakovane vynaloลพenรฉ nรกklady a neprรญjemnosti z naruลกenia prevรกdzky firmy pri reinลกtalรกcii kabelรกลพe. Sprรกvny vรฝber kabelรกลพe ovplyvลˆuje svojou รบrovลˆou IT infraลกtuktรบry aj vรฝลกku nรกjomnรฉho, resp. cenu budovy.

Situรกcia na trhu

Dlhรฉ roky vplรฝvali na vรฝber ลกtruktรบrovanej kabelรกลพe rozhodujรบcou mierou najvรคฤลกie nadnรกrodnรฉ IT autority. Tie presadzovali buฤ vlastnรฉ kabelรกลพne systรฉmy, alebo odporรบฤali inรฉ, nimi overenรฉ kvalitnรฉ alternatรญvy. Po prijatรญ novej stratรฉgie koncentrovaลฅ sa vรฝluฤne na โ€žcore businessโ€œ sa kabelรกลพe dostali na okraj ich zรกujmu.

รšlohu kompetentnรฉho konzultanta a dodรกvateฤพa prevzali sฤasti niektorรฉ firmy zaoberajรบce sa inลกtalรกciami sietรญ a systรฉmovou integrรกciou. Vรคฤลกinu uvoฤพnenรฉho trhovรฉho priestoru vลกak zรญskali veฤพkoobchody s elektroinลกtalaฤnรฝm materiรกlom, silnoprรบdovรฉ elektroinลกtalaฤnรฉ firmy a pod. Mnohรฝm z nich zatiaฤพ chรฝbajรบ hlbลกie poznatky o produkte a problematike dรกtovรฝch sietรญ. Preto sa ลกtruktรบrovanรฉ kabelรกลพe vnรญmajรบ ako komodita, pri ktorej jedinรฝm kritรฉriom vรฝberu zostรกva cena. Vรฝznamnรบ รบlohu zohrรกva na trhu aj fakt, ลพe o vรฝbere kabelรกลพe ฤoraz ฤastejลกie rozhoduje finanฤnรฝ manaลพรฉr investora, a nie budรบci pouลพรญvateฤพ alebo sprรกvca siete. Riziko nekvalifikovanรฉho rozhodnutia pri vรฝbere sa tak eลกte zvyลกuje.

Chrรกniลฅ zรกujmy pouลพรญvateฤพa a presadiลฅ kvalitnรฉ rieลกenie s dostatoฤnou morรกlnou ลพivotnosลฅou bude moลพnรฉ len vtedy, ak sa ลกtruktรบrovanรก kabelรกลพ zaฤne opรคลฅ vnรญmaลฅ ako high-tech disciplรญna a bude sa jej venovaลฅ adekvรกtna pozornosลฅ. Na to vลกak treba, aby investori, budรบci pouลพรญvatelia budovy, ako aj vลกetky subjekty podieฤพajรบce sa na jej realizรกcii (architekti, projektanti, stavebnรฉ firmy, systรฉmovรญ integrรกtori a pod.) mali aktuรกlne a pravdivรฉ informรกcie o problematike.

ฤŒo mnohรญ eลกte stรกle povaลพujรบ za pravduโ€ฆ

Medzinรกrodnรฝ ลกtandard ISO/IEC 11801 z roku 2002 rozdelil ลกtruktรบrovanรฉ kabelรกลพe do troch vรฝkonnostnรฝch kategรณriรญ, ktorรฉ znรกzorลˆuje obr. 2. Ako vidno, zรกkladnรฝ rozdiel je v ลกรญrke ich prenosovรฉho pรกsma.
Cat. 5E predstavuje kvalitatรญvnu รบroveลˆ vyhovujรบcu sรบฤasnรฝm poลพiadavkรกm. Je schopnรก prenรกลกaลฅ vลกetky ลกtandardizovanรฉ protokoly rรฝchlosลฅou do 1Gb/s vrรกtane Gigabit Ethernetu. Cat. 6 a Cat. 7 sa definovali ako perspektรญvne a nadฤasovรฉ rieลกenia na prevรกdzkovanie budรบcich vysokorรฝchlostnรฝch aplikรกciรญ.

ย  ย  ย

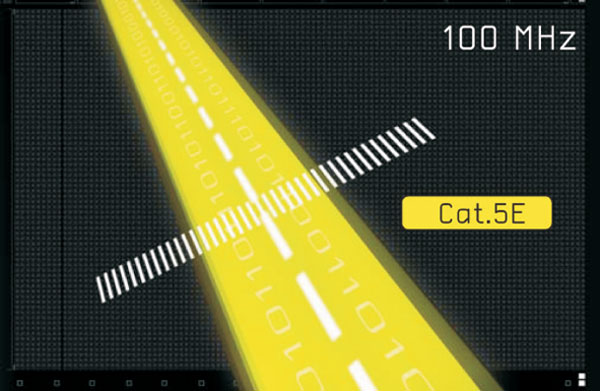

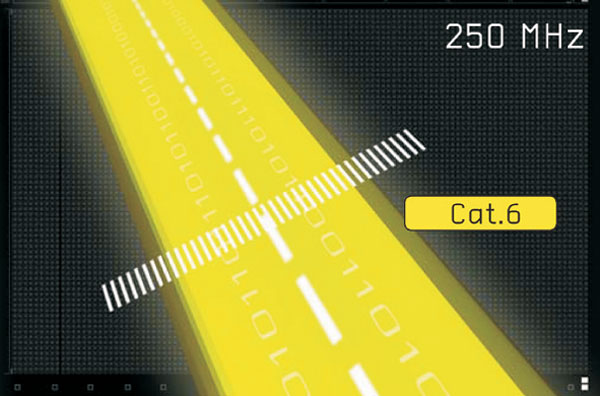

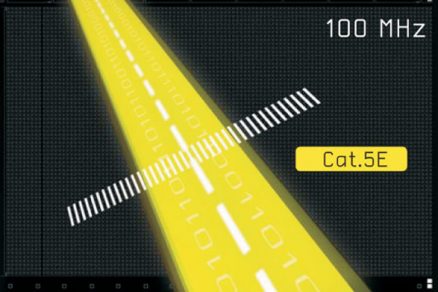

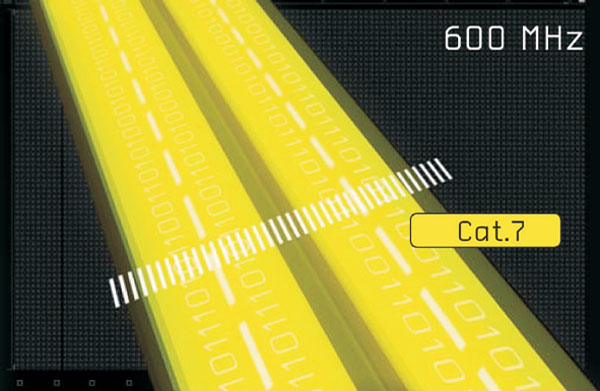

ย Obr. 2 Rozdelenie ลกtruktรบrovanรฝch kabelรกลพรญ do troch vรฝkonnostnรฝch kategรณriรญ z roku 2002

… a akรก je realita

Za ostatnรฝch pรคลฅ rokov doลกlo k zmenรกm, ktorรฉ revoluฤnรฝm spรดsobom zmenili pohฤพad na vรฝkonnostnรฉ kategรณrie ลกtruktรบrovanรฝch kabelรกลพรญ:

  • Z hฤพadiska nรกrokov na ลกรญrku prenosovรฉho pรกsma sa stal urฤujรบcim prenos dรกt v poฤรญtaฤovรฝch sieลฅach. Zรกkonom o zruลกenรญ analรณgovรฉho televรญzneho vysielania a prechodom na digitรกlne vysielanie sa stanรบ poลพiadavky na extrรฉmnu ลกรญrku prenosovรฉho pรกsma (1,2 GHz, 1,5 GHz a pod.) neopodstatnenรฉ.
  • Ethernet sa stal jedinรฝm perspektรญvnym prenosovรฝm protokolom na prenos dรกt a tรฝm rozhodujรบcou mierou determinuje poลพiadavky na ลกtruktรบrovanรฉ kabelรกลพe.
  • V jรบni 2006 medzinรกrodnรก komisia IEEE 802.3 schvรกlila novรฝ prenosovรฝ protokol 10 Gigabit Ethernet s odliลกnรฝmi poลพiadavkami na kabelรกลพ, neลพ predpokladala pรดvodnรก norma ISO/IEC 11801 z roku 2002, ako ilustruje obr. 2.
  • Pre 10 Gigabit Ethernet sa zaviedla novรก vรฝkonnostnรก kategรณria Cat.6A so ลกรญrkou pรกsma 500 MHz a s dodatoฤnou (v minulosti neuvaลพovanou) poลพiadavkou na imunitu systรฉmu (novรฝ parameter Alien Crosstalk).
  • Z hฤพadiska vรฝkonnosti (t. j. aj nadฤasovosti) ลกtruktรบrovanej kabelรกลพe sa ลกรญrka prenosovรฉho pรกsma stรกva druhoradou a rozhoduje prenosovรก rรฝchlosลฅ.

Na zรกklade uvedenรฉho sa ลกtruktรบrovanรฉ kabelรกลพe aktuรกlne rozdeฤพujรบ do dvoch vรฝkonnostnรฝch tried:
I.ย ย  ย kabelรกลพe umoลพลˆujรบce prenosovรบ rรฝchlosลฅ 1Gbit/s โ€“ Cat. 5E;
II. kabelรกลพe umoลพลˆujรบce prenosovรบ rรฝchlosลฅ 10Gbit/s โ€“ Cat. 6A.
Uvedenรฉ vรฝkonnostnรฉ triedy znรกzorลˆuje obr. 3.

ย  ย

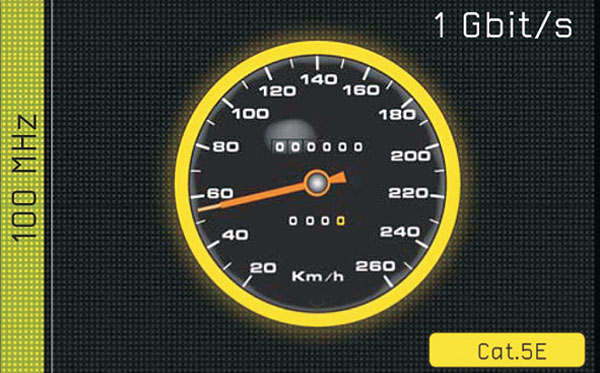

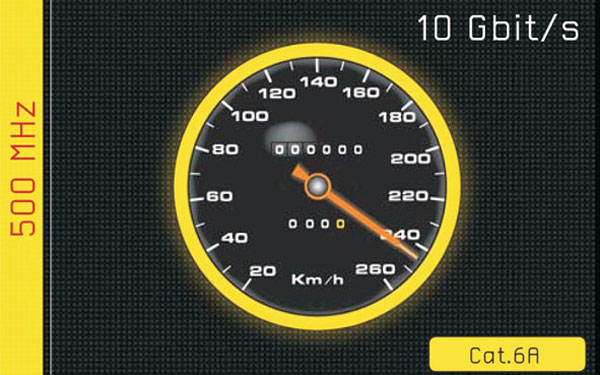

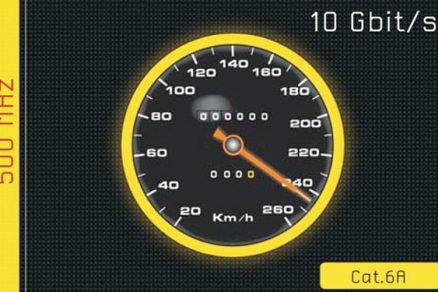

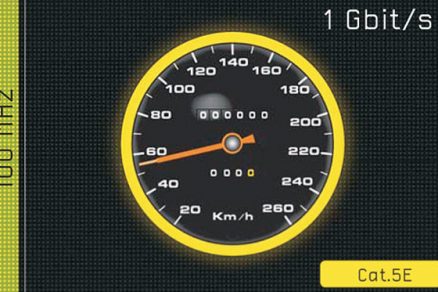

ย Obr. 3 Aktuรกlne rozdelenie ลกtruktรบrovanรฝch kabelรกลพรญ do dvoch vรฝkonnostnรฝch kategรณriรญ

Z hฤพadiska vรฝberu kabelรกลพe a vynaloลพenรฝch investรญciรญ je dรดleลพitรฉ nasledujรบce konลกtatovanie. Nadฤasovรฉ rieลกenie s morรกlnou ลพivotnosลฅou 15 aลพ 20 rokov predstavujรบ len kabelรกลพne systรฉmy schopnรฉ prenosu 10 Gigabit Ethernetu (vierohodne certifikovanรฉ ako Cat. 6A). Vลกetky ostatnรฉ systรฉmy sรบ kvalitatรญvne na รบrovni Cat. 5E, schopnรฉ prenรกลกaลฅ 1 Gigabit Ethernet.

Vรฝber kabelรกลพe a ochrana zdravia a ลพivotov

Vลกetky kรกble s PVC, LSOH aj LSFROH plรกลกลฅom vyhovujรบ poลพiadavkรกm poลพiarnej bezpeฤnosti v budovรกch, t. j. sรบ nehorฤพavรฉ a neลกรญria plameลˆ.
PVC kรกble vลกak pri poลพiari vytvรกrajรบ hustรฝ dym a uvoฤพลˆujรบ jedovatรฉ plyny, ktorรฉ sรบ ฤastejลกou prรญฤinou obetรญ na ลพivotoch a ลกkรดd na majetku ako samotnรฉ plamene (katastrofy v londรฝnskom metre v roku 1987, na letisku v Dรผsseldorfe v roku 1996, v tuneli pozemnej lanovky na Kitzsteinhorne v roku 2000). Splodiny horenia korozรญvne pรดsobia na vลกetky elektronickรฉ zariadenia a postupne zniลพujรบ aลพ znemoลพลˆujรบ ich funkฤnosลฅ.
Bezhalogรฉnovรฉ kรกble LSOH a LSFROH nemajรบ spomenutรฉ negatรญvne รบฤinky.

Napriek uvedenรฝm nebezpeฤenstvรกm plynรบcim z inลกtalovania PVC kรกblov sa zatiaฤพ vo vลกetkรฝch krajinรกch nepodarilo legislatรญvne zabrรกniลฅ ich pouลพรญvaniu. Preferovanie bezhalogรฉnovรฝch kรกblov ostรกva len v etickej rovine a investor nesie za nรกsledky prรญpadnรฉho poลพiaru iba morรกlnu zodpovednosลฅ. Prรญkladom medzi vรฝchodoeurรณpskymi krajinami je prรกve Slovensko, kde pouลพitie bezhalogรฉnovรฝch kรกblov legislatรญvne upravuje vyhlรกลกka Ministerstva vnรบtra SR ฤ. 94/2004 Z. z.

Vรฝber kabelรกลพe a dizajn

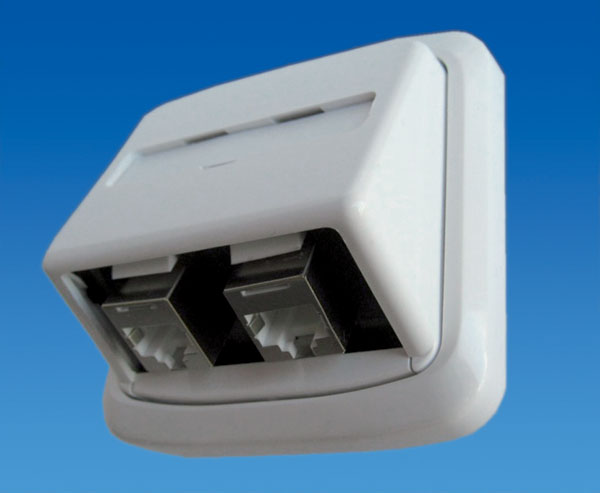

Jedinou viditeฤพnou ฤasลฅou ลกtruktรบrovanej kabelรกลพe sรบ pre pouลพรญvateฤพa telekomunikaฤnรฉ zรกsuvky. V minulosti sa vรฝrobcovia sรบstredili najmรค na ich technickรฉ parametre z hฤพadiska prenosu signรกlu. Vรฝhody takรฝchto zรกsuviek vo funkcii univerzรกlneho prรญpojnรฉho miesta predstavovali pre pouลพรญvateฤพov takรฝ prรญnos, ลพe pouลพรญvatelia ฤasto tolerovali nie prรกve dokonalรฝ dizajn a farbu ฤi tvar zรกsuviek odliลกnรฉ od ostatnรฝch zรกsuviek a vypรญnaฤov. Samotnรฝ dizajn bol druhoradรฝ. Dnes uลพ telekomunikaฤnรฉ zรกsuvky nemusia byลฅ ruลกivรฝm elementom interiรฉru. Dostupnรฝ je ลกirokรฝ sortiment zรกsuvkovรฝch modulov, ktorรฉ spฤบลˆajรบ prรญsne prenosovรฉ kritรฉriรก a zรกroveลˆ sa mรดลพu integrovaลฅ do vลกetkรฝch ลกtandardne pouลพรญvanรฝch zรกsuvkovรฝch, resp. ลพฤพabovรฝch systรฉmov. Vรฝber zo sortimentu u nรกs najrozลกรญrenejลกรญch typov je na obr. 4.

ย  ย
ย  ย

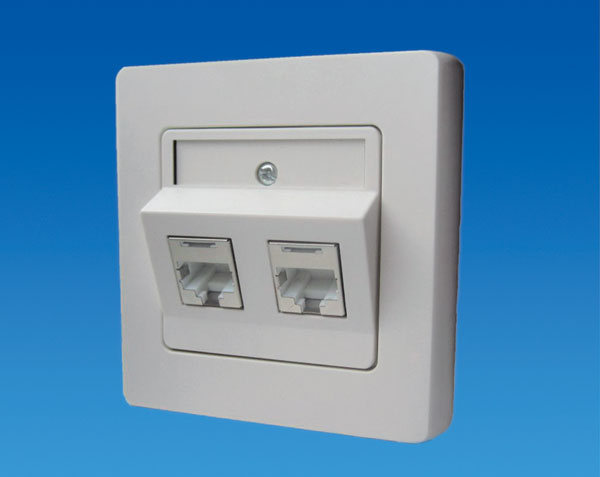

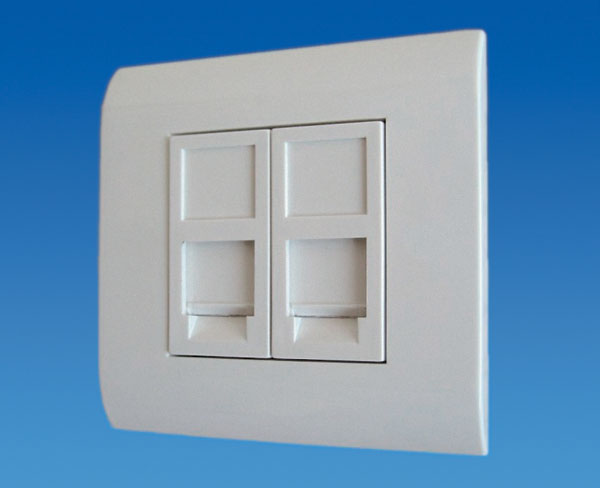

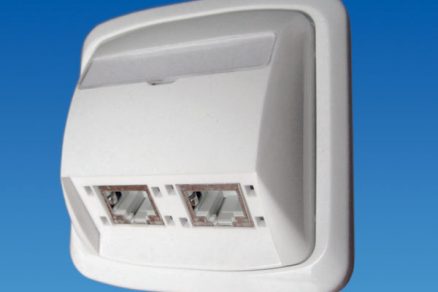

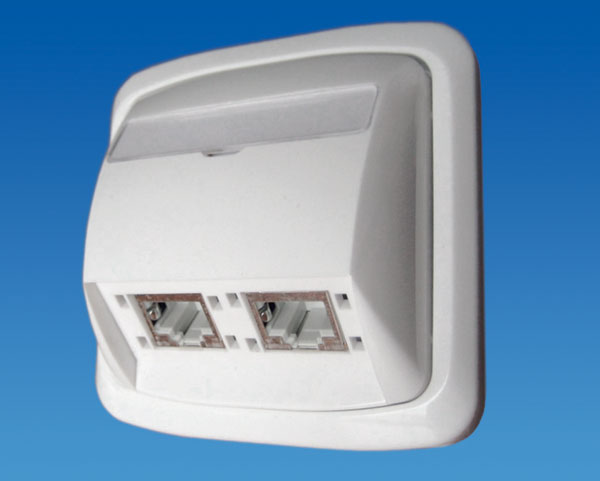

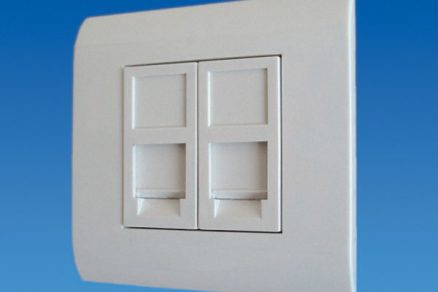

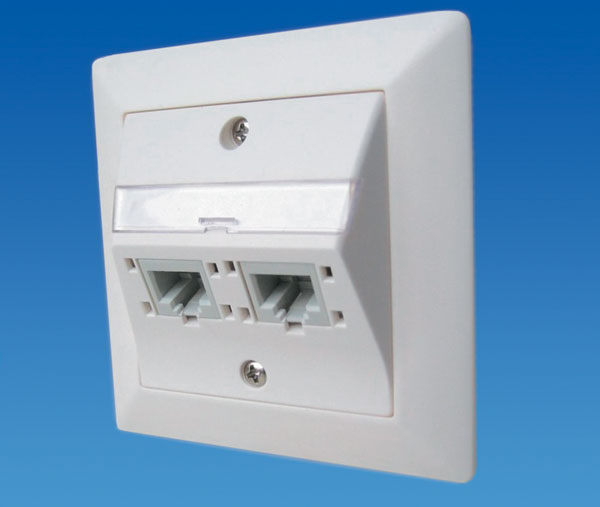

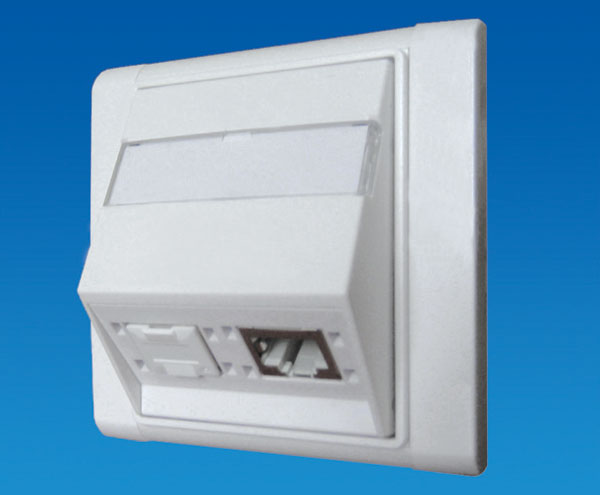

ย  Obr. 4 Vรฝber zo sortimentu telekomunikaฤnรฝch zรกsuviek

Ing. Jozef Samฤรญk
Autor pรดsobรญ ako konateฤพ spoloฤnosti Krugel Exim, s. r. o., ktorรก sa zaoberรก ลกtruktรบrovanรฝmi kabelรกลพnymi systรฉmami.

Foto a obrรกzky: Krugel Exim, s. r. o.
Recenzoval: Ing. Rastislav Valach
