Systรฉmy regulรกcie vykurovania

Partneri sekcie:

Energetickรก hospodรกrnosลฅ je uลพ dlhลกie aktuรกlnou tรฉmou, tรฝkajรบcou sa nielen dostupnosti zdrojov energie aย dรดsledkov ich vyuลพรญvania na ลพivotnรฉ prostredie, ale aj priameho dosahu na ekonomickรบ situรกciu spotrebiteฤพov energie. Budovy majรบ podiel na dlhodobej spotrebe energie, na ktorรบ vo vรฝraznej miere vplรฝvajรบ nielen tepelnotechnickรฉ vlastnosti stavebnรฝch konลกtrukciรญ, ale aj ฤalลกie faktory, zohrรกvajรบce ฤoraz dรดleลพitejลกiu รบlohu. Ide naprรญklad oย vykurovacie aย klimatizaฤnรฉ zariadenia, uplatลˆovanie energie zย obnoviteฤพnรฝch zdrojov, pasรญvne vykurovacie aย chladiace prvky, tienenie, kvalitu vnรบtornรฉho vzduchu vย budovรกch, vhodnรฉ prirodzenรฉ osvetlenie aย nรกvrh budov.

Systรฉmy technickรฝch zariadenรญ budov (vykurovanie, vetranie, klimatizรกcia, prรญprava teplej vody) sa poฤnรบc zdrojom tepla cez distribuฤnรบ sieลฅ aลพ po koncovรฉ prvky navrhujรบ na okrajovรฉ vรฝpoฤtovรฉ podmienky, ktorรฉ vลกak nie sรบ poฤas ich prevรกdzkovรฉho obdobia konลกtantnรฉ.

Preto je nevyhnutnรฝ sprรกvne navrhnutรฝ systรฉm regulรกcie tepelnรฉho/chladiaceho vรฝkonu, ktorรฝ zabezpeฤรญ efektรญvnu prevรกdzku tรฝchto systรฉmov pri vลกetkรฝch prevรกdzkovรฝch stavoch pri dodrลพanรญ parametrov tepelnรฉho komfortu sย minimรกlnymi prevรกdzkovรฝmi nรกkladmi aย sย najmenลกรญmi zรกsahmi
obsluhy.

Sรบฤasnรฝ stav vย oblasti stratรฉgie regulรกcie vykurovania

Aktivity smerujรบce kย hospodรกrnemu vyuลพรญvaniu energie sa vย rรกmci Eurรณpskej รบnie koordinujรบ aย harmonizujรบ na zรกklade prรญsluลกnรฝch smernรญc. Vย prepracovanej smernici Eurรณpskeho parlamentu aย Rady ฤ. 2010/31/Eรš oย energetickej hospodรกrnosti budov sa vย ฤlรกnku 8, vย kapitole Technickรฉ systรฉmy budov, vย bode 2 uvรกdza povinnosลฅ podporiลฅ pri stavbe novej budovy alebo vรฝznamnej obnove budovy zavedenie inteligentnรฝch meracรญch systรฉmov, ako aj moลพnosลฅ nabรกdaลฅ na inลกtalรกciu systรฉmov aktรญvneho riadenia, ako naprรญklad automatizovanรฝch riadiacich, regulaฤnรฝch aย monitorovacรญch systรฉmov, ktorรฝch รบฤelom je รบspora energie [1].

Hlavnรก myลกlienka tejto smernice vย oblasti regulรกcie je pretransformovanรก do tรฝchto slovenskรฝch legislatรญvnych predpisov:

Zรกkon ฤ. 321/2014 Z. z. oย energetickej efektรญvnosti aย oย zmene aย doplnenรญ niektorรฝch zรกkonov

ฤŒlรกnok I, ยง 11 [2]:
Vlastnรญk budovy sย celkovou podlahovou plochou vรคฤลกou ako 1 000 m2 sย รบstrednรฝm teplovodnรฝm vykurovanรญm alebo so spoloฤnou prรญpravou teplej vody je povinnรฝ:
a) zabezpeฤiลฅ aย udrลพiavaลฅ hydraulicky vyregulovanรฝ vykurovacรญ systรฉm vย budove;
b) vybaviลฅ vykurovacรญ systรฉm automatickou regulรกciou parametrov teplonosnej lรกtky na kaลพdom tepelnom spotrebiฤi vย zรกvislosti od teploty vzduchu vo vykurovanรฝch miestnostiach sย dlhodobรฝm pobytom osรดb.

Zรกkon ฤ. 300/2012 Z. z

ฤŒlรกnok I, ยง 8 [3]:
Povinnosti vlastnรญka budovy:
(2) Vlastnรญk existujรบcej budovy je povinnรฝ:
a) zabezpeฤiลฅ regulรกciu zรกsobovania teplom vย budove;
(6) ak je to technicky, funkฤne aย ekonomicky uskutoฤniteฤพnรฉ, vlastnรญk budovy je povinnรฝ pri jej vรฝznamnej obnove uplatniลฅ novรฉ alebo obnovenรฉ technickรฉ systรฉmy, zaviesลฅ inteligentnรฉ meracie systรฉmy aย inลกtalovaลฅ automatizovanรฉ riadiace, regulaฤnรฉ aย monitorovacie systรฉmy zameranรฉ na รบsporu energie.

Zรกkon ฤ. 657/2004 Z. z. oย tepelnej energetike
Zรกkon ฤ. 100/2014 Z. z. (doplnenie zรกkona ฤ. 657/2004 Z. z.)

ยง 25 [4]:
Na รบseku hospodรกrnosti prevรกdzky sรบstavy tepelnรฝch zariadenรญ:
(2) Dodรกvateฤพ je povinnรฝ:
a) zabezpeฤiลฅ automatickรบ regulรกciu teploty teplonosnej lรกtky na vykurovanie vย zรกvislosti od klimatickรฝch podmienok,
b) trvalo dodrลพiavaลฅ technickรฉ parametre teplonosnej lรกtky na odbernom mieste dohodnutom vย zmluve oย dodรกvke aย odbere tepla.

Obr. 1 Miestne automatickรฉ riadenie aย centrรกlne automatickรฉ riadenie [16] 1 โ€“ regulaฤnรฝ ventil sย termostatickou hlavicou, 2 โ€“ vykurovacie teleso, 3 โ€“ snรญmaฤ vonkajลกej teploty, 4 โ€“ snรญmaฤ priestorovej teploty, 5 โ€“ snรญmaฤ teploty vykurovacej vody, 6 โ€“ trojcestnรฝ regulaฤnรฝ ventil sย elektrickรฝm servopohonom, 7 โ€“ centrรกlna jednotka automatickรฉho riadenia, 8 โ€“ zdroj tepla
Obr. 2 Zostavy termostatickรฝch hlavรญc [13] aย โ€“ so vstavanรฝm ovlรกdaฤom teploty aย snรญmaฤom, b โ€“ so vstavanรฝm ovlรกdaฤom teploty aย diaฤพkovรฝm snรญmaฤom, c โ€“ sย diaฤพkovรฝm snรญmaฤom so vstavanรฝm ovlรกdaฤom teploty, sย diaฤพkovรฝm snรญmaฤom aย sย diaฤพkovรฝm ovlรกdaฤom teploty
Obr. 3 Viacรบฤelovรฝ okruh aย sieลฅ na prenos รบdajov [prekreslenรฉ podฤพa 6] 1 โ€“ centrรกlna riadiaca jednotka, 2 โ€“ zbernica prenosu รบdajov, 3 โ€“ miestny regulรกtor, 4 โ€“ viacรบฤelovรฝ okruh
Obr. 4 Regulaฤnรฝ ventil sย termostatickou hlavicou [13] Aย โ€“ termostatickรก hlavica, B โ€“ teleso ventilu, 1 โ€“ snรญmaฤ, 2 โ€“ ovlรกdaฤ teploty, 3 โ€“ stupnica ovlรกdania teploty, 4 โ€“ tanierovรก kuลพeฤพka, 5 โ€“ sedlo ventilu, 6 โ€“ presuvnรก matica, 7 โ€“ hrdlo na pripojenie, 8 โ€“ vreteno, 9 โ€“ tesnenie ventilu, 10 โ€“ smer prietoku
Obr. 5 Regulaฤnรฉ zariadenie pre vykurovacie systรฉmy [14] 1 โ€“ regulรกtor pracujรบci vย zรกvislosti od vonkajลกej teploty, 2 โ€“ vรฝstupnรฝ signรกl, 3 โ€“ vstupnรฉ signรกly: referenฤnรฉ veliฤiny, 4 โ€“ vstupnรฝ signรกl: regulovanรก veliฤina, 5 โ€“ akฤnรฝ ฤlen, 6 โ€“ zdroj tepla aย distribรบcia tepla
Obr. 6 Regulaฤnรฉ zariadenie pre elektrickรฉ vykurovacie systรฉmy [15] 1 โ€“ regulรกtor pracujรบci vย zรกvislosti od vonkajลกej teploty, 2 โ€“ vรฝstupnรฝ signรกl, 3 โ€“ vstupnรฉ signรกly: referenฤnรฉ veliฤiny, 4 โ€“ akฤnรฝ ฤlen, 5 โ€“ zdroj tepla aย distribรบcia tepla
Tab. 1 Tabuฤพka klasifikรกcie riadiacich systรฉmov 5 a prรญklad zatriedenia riadiaceho systรฉmu
Tab. 2 Presnosลฅ vybranรฝch snรญmaฤov 10

Technickรฉ normy

Eurรณpske normy, ktorรฉ sa systematicky venujรบ regulรกcii vykurovania, moลพno rozdeliลฅ do dvoch skupรญn:
koncepฤnรฉ normy,
prรญstrojovรฉ normy.

Prvรก skupina (koncepฤnรฉ normy) sa zaoberรก voฤพbou stratรฉgie regulรกcie sย vรคzbou na technologickรฉ zariadenie โ€“ vykurovacรญ systรฉm.
Druhรก skupina noriem (prรญstrojovรฉ normy) sa venuje vlastnej technike regulaฤnรฝch obvodov.

Vย rรกmci skupiny koncepฤnรฝch noriem sa budeme venovaลฅ ฤalej tรฝmto normรกm:

  • STN EN 12828,
  • STN EN 14337,
  • STN EN 215 aย STN EN 215/A1,
  • STN EN 15ย 232 โ€“ 1,
  • STN EN 15500 โ€“ 1.

Vย skupine prรญstrojovรฝch noriem to budรบ tieto normy:

  • STN EN 12098 โ€“ 1,
  • STN EN 12098 โ€“ 3,
  • STN EN 12098 โ€“ 5.

STN EN 12828: Vykurovacie systรฉmy vย budovรกch. Navrhovanie teplovodnรฝch vykurovacรญch systรฉmov

Ide oย technologickรบ normu [5] urฤenรบ na navrhovanie teplovodnรฝch vykurovacรญch systรฉmov vย budovรกch, ktorรก vลกak obsahuje aj osobitnรฝ ฤlรกnok venovanรฝ riadeniu, doplnenรฝ samostatnou podrobnou prรญlohou. Norma zavรกdza klasifikรกciu riadiaceho systรฉmu vykurovania:

a) podฤพa spรดsobu prรกce:

  • miestne riadenie โ€“ riadi sa dodรกvanรฉ teplo do vykurovanรฉho priestoru,
  • zรณnovรฉ riadenie โ€“ riadi sa dodรกvanรฉ teplo do zรณny,
  • centrรกlne riadenie โ€“ centrรกlny systรฉm riadi dodรกvanรฉ teplo do celej budovy,

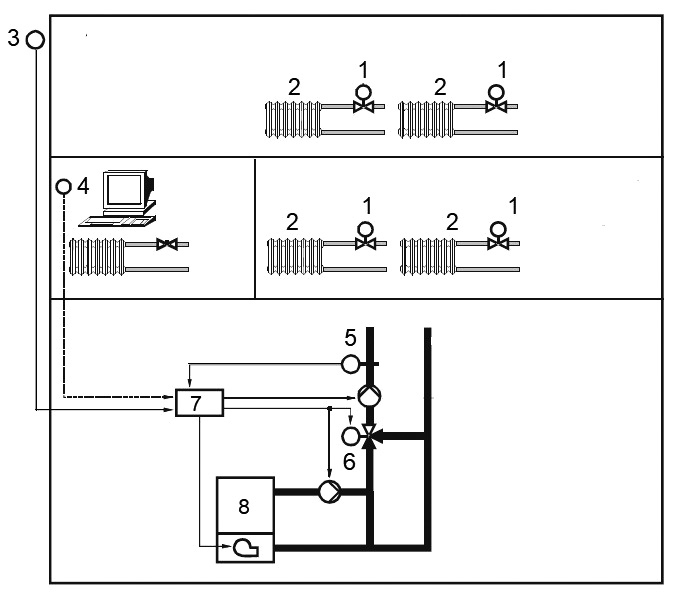

Obr. 1 Miestne automatickรฉ riadenie aย centrรกlne automatickรฉ riadenie [16] 1 โ€“ regulaฤnรฝ ventil sย termostatickou hlavicou, 2 โ€“ vykurovacie teleso, 3 โ€“ snรญmaฤ vonkajลกej teploty, 4 โ€“ snรญmaฤ priestorovej teploty, 5 โ€“ snรญmaฤ teploty vykurovacej vody, 6 โ€“ trojcestnรฝ regulaฤnรฝ ventil sย elektrickรฝm servopohonom, 7 โ€“ centrรกlna jednotka automatickรฉho riadenia, 8 โ€“ zdroj tepla
Obr. 1 Miestne automatickรฉ riadenie aย centrรกlne automatickรฉ riadenie [16]
1 โ€“ regulaฤnรฝ ventil sย termostatickou hlavicou, 2 โ€“ vykurovacie teleso, 3 โ€“ snรญmaฤ vonkajลกej teploty, 4 โ€“ snรญmaฤ priestorovej teploty, 5 โ€“ snรญmaฤ teploty vykurovacej vody, 6 โ€“ trojcestnรฝ regulaฤnรฝ ventil sย elektrickรฝm servopohonom, 7 โ€“ centrรกlna jednotka automatickรฉho riadenia, 8 โ€“ zdroj tepla |
b) podฤพa spรดsobu vykonรกvania funkcie riadiaceho systรฉmu:

  • ruฤnรฉ riadenie โ€“ dodรกvka tepla do vykurovanรฝch priestorov sa riadi iba ruฤne ovlรกdanรฝm zariadenรญm,
  • automatickรฉ riadenie โ€“ vhodnรฝ systรฉm alebo zariadenie automaticky riadi dodรกvku tepla do vykurovanรฝch priestorov,
  • ฤasovo programovanรฉ riadenie โ€“ dodรกvka tepla do vykurovanรฉho priestoru sa vypรญna alebo zniลพuje vย urฤenรฝch ฤasovรฝch รบsekoch,
  • optimalizovanรฉ ฤasovรฉ riadenie โ€“ dodรกvka tepla do vykurovanรฉho priestoru sa vypรญna alebo zniลพuje vย urฤenรฝch ฤasovรฝch รบsekoch, opรคtovnรฉ zapnutie dodรกvky tepla sa optimalizuje podฤพa rรดznych hฤพadรญsk vrรกtane znรญลพenia spotreby energie.

Norma uvรกdza aj prรญklady klasifikรกcie riadiaceho systรฉmu vykurovania podฤพa rรดznych objektov (tab. 1). Kaลพdรฝ prรญklad ilustruje nรกzornรก schรฉma riadenia (obr. 1).

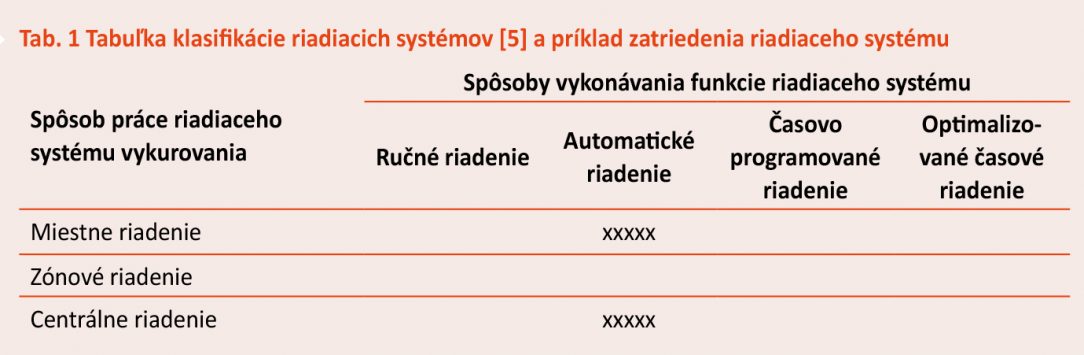

Tab. 1 Tabuฤพka klasifikรกcie riadiacich systรฉmov 5 a prรญklad zatriedenia riadiaceho systรฉmu
Tab. 1 Tabuฤพka klasifikรกcie riadiacich systรฉmov 5 a prรญklad zatriedenia riadiaceho systรฉmu |

STN EN 14337: Vykurovacie systรฉmy vย budovรกch. Navrhovanie aย montรกลพ priamych elektrickรฝch vykurovacรญch systรฉmov vย miestnostiach

Tรกto technologickรก norma [6] urฤuje kritรฉriรก navrhovania elektrickรฝch vykurovacรญch systรฉmov vย individuรกlnych aย hromadnรฝch obytnรฝch budovรกch, obchodnรฝch aย priemyselnรฝch budovรกch. Zahล•ลˆa pevne zabudovanรฉ elektrickรฉ vykurovacie systรฉmy, ktorรฉ odovzdรกvajรบ teplo vyrobenรฉ vรฝluฤne zย elektrickรฉho prรบdu priamo do priestoru.

Norma sa tรฝka priamovรฝhrevnรฝch (konvektory, sรกlavรฉ panely, odporovรฉ vykurovacie telesรก, stropnรฉ aย stenovรฉ vykurovanie, podlahovรฉ vykurovanie sย malou akumulaฤnou hmotou) aย akumulaฤnรฝch elektrickรฝch vykurovacรญch systรฉmov (podlahovรฉ vykurovanie sย veฤพkou akumulaฤnou hmotou aย akumulaฤnรฉ pece sย prirodzenรฝm aย nรบtenรฝm spรดsobom odovzdรกvania tepla do priestoru).

Obr. 2 Zostavy termostatickรฝch hlavรญc [13] aย โ€“ so vstavanรฝm ovlรกdaฤom teploty aย snรญmaฤom, b โ€“ so vstavanรฝm ovlรกdaฤom teploty aย diaฤพkovรฝm snรญmaฤom, c โ€“ sย diaฤพkovรฝm snรญmaฤom so vstavanรฝm ovlรกdaฤom teploty, sย diaฤพkovรฝm snรญmaฤom aย sย diaฤพkovรฝm ovlรกdaฤom teploty

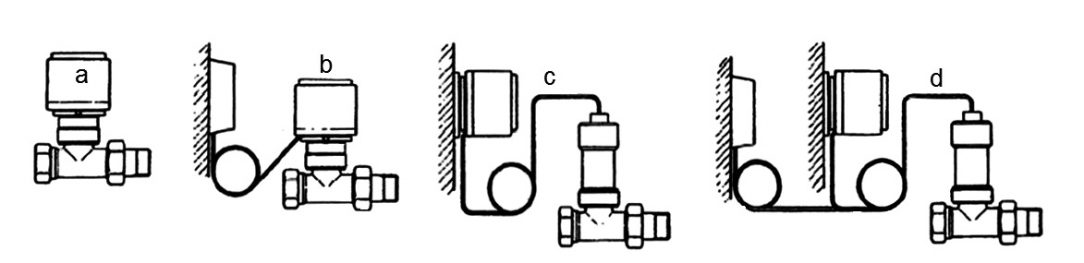

Obr. 2 Zostavy termostatickรฝch hlavรญc [13]
aย โ€“ so vstavanรฝm ovlรกdaฤom teploty aย snรญmaฤom, b โ€“ so vstavanรฝm ovlรกdaฤom teploty aย diaฤพkovรฝm snรญmaฤom,
c โ€“ sย diaฤพkovรฝm snรญmaฤom so vstavanรฝm ovlรกdaฤom teploty, sย diaฤพkovรฝm snรญmaฤom aย sย diaฤพkovรฝm ovlรกdaฤom teploty |
Tak ako aj vย predchรกdzajรบcej norme [5], jedna ฤasลฅ sa venuje riadeniu. Klasifikรกcia riadiaceho systรฉmu spoฤรญva vย รบrovni riadenia (miestne, zรณnovรฉ aย centrรกlne riadenie) aย vย spรดsobe vykonรกvania jeho funkcie (ruฤnรฉ, automatickรฉ, ฤasovo zรกvislรฉ aย optimalizovanรฉ ฤasovo zรกvislรฉ riadenie). Riadenie nabรญjania akumulaฤnรฝch elektrickรฝch vykurovacรญch systรฉmov mรก prednostne pracovaลฅ vtedy, keฤ platรญ vรฝhodnรก tarifa pre elektrickรบ energiu, no mรดลพe pracovaลฅ aj vtedy, keฤ je nevรฝhodnรก.

Pri riadenรญ kombinovanรฝch vykurovacรญch systรฉmov zloลพenรฝch zย rรดznych typov elektrickรฉho vykurovania sa musรญ zabezpeฤiลฅ ich vzรกjomnรก spoluprรกca. Vย norme sรบ oลกetrenรฉ aj poลพiadavky na riadiace systรฉmy sย podporou poฤรญtaฤa. Tieto riadiace systรฉmy sรบ schopnรฉ vypoฤรญtaลฅ ลพiadanรบ hodnotu vnรบtornej teploty podฤพa rรดznych vstupnรฝch parametrov.

Poฤet alebo typ parametrov na vรฝpoฤet mรดลพe byลฅ definovanรฝ projektantom, alebo urฤenรฝ vย zรกvislosti od energetickej nรกroฤnosti, konลกtrukcie objektu, ลกpecifickรฝch nรกvrhovรฝch poลพiadaviek aย รบrovne vyuลพitia. Vย prรญlohe normy sa nachรกdza tabuฤพka klasifikรกcie riadiacich systรฉmov aย grafickรฉ prรญklady kรกblovรฉho prepojenia silovรฉho napรกjania aย riadenia (obr. 3).

Obr. 3 Viacรบฤelovรฝ okruh aย sieลฅ na prenos รบdajov [prekreslenรฉ podฤพa 6] 1 โ€“ centrรกlna riadiaca jednotka, 2 โ€“ zbernica prenosu รบdajov, 3 โ€“ miestny regulรกtor, 4 โ€“ viacรบฤelovรฝ okruh

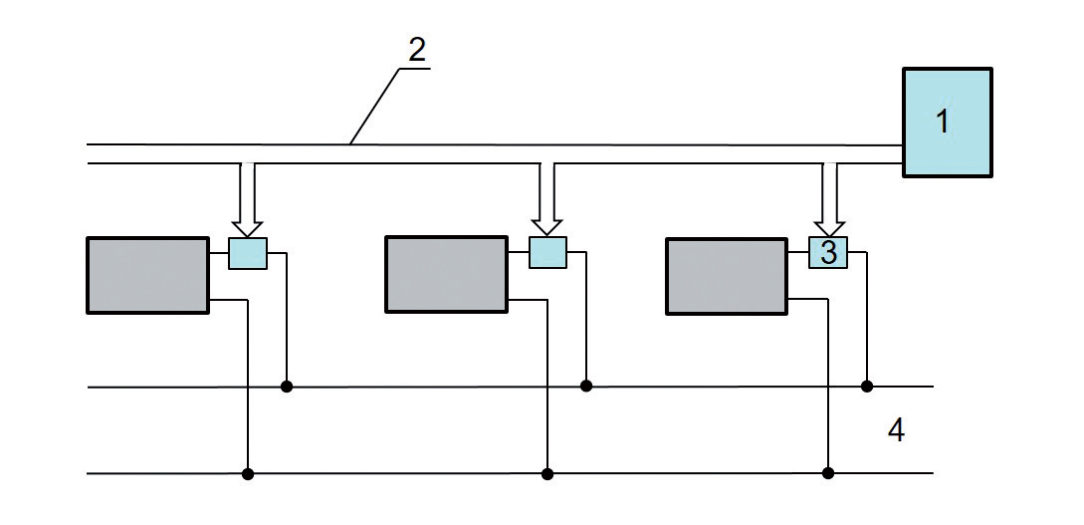

Obr. 3 Viacรบฤelovรฝ okruh aย sieลฅ na prenos รบdajov [prekreslenรฉ podฤพa 6]
1 โ€“ centrรกlna riadiaca jednotka, 2 โ€“ zbernica prenosu รบdajov, 3 โ€“ miestny regulรกtor, 4 โ€“ viacรบฤelovรฝ okruh |

STN EN 215: Termostatickรฉ radiรกtorovรฉ ventily. Poลพiadavky aย skรบลกobnรฉ metรณdy

Norma [7] platรญ pre dvojcestnรฉ regulaฤnรฉ ventily sย termostatickou hlavicou sย predvoฤพbou alebo bez nej, osadenรฉ naย prรญvodnom potrubรญ vykurovacej vody, alebo zabudovanรฉ vย konลกtrukcii vykurovacieho telesa. Ide oย najjednoduchลกรญ spรดsob individuรกlnej regulรกcie. รšlohou termostatickej hlavice je udrลพiavaลฅ ลพiadanรบ hodnotu teploty vnรบtornรฉho vzduchu vo vykurovanej miestnosti.

Dรดleลพitou sรบฤasลฅou normy sรบ definรญcie ฤastรญ ventilu (obr. 4), druhov zostรกv termostatickรฝch hlavรญc podฤพa konลกtrukฤnรฉho vyhotovenia (obr. 2), druhov pripรกjacรญch prvkov kย vykurovaciemu telesu aย kย potrubiu, funkฤnรฝch vlastnostรญ (prietok, hysterรฉza, uzavieracรญ ฤas) aย technickรฝch termรญnov (tlakovรฝ spรกd, prietokovรฉ charakteristiky).

Obr. 4 Regulaฤnรฝ ventil sย termostatickou hlavicou [13] Aย โ€“ termostatickรก hlavica, B โ€“ teleso ventilu, 1 โ€“ snรญmaฤ, 2 โ€“ ovlรกdaฤ teploty, 3 โ€“ stupnica ovlรกdania teploty, 4 โ€“ tanierovรก kuลพeฤพka, 5 โ€“ sedlo ventilu, 6 โ€“ presuvnรก matica, 7 โ€“ hrdlo na pripojenie, 8 โ€“ vreteno, 9 โ€“ tesnenie ventilu, 10 โ€“ smer prietoku

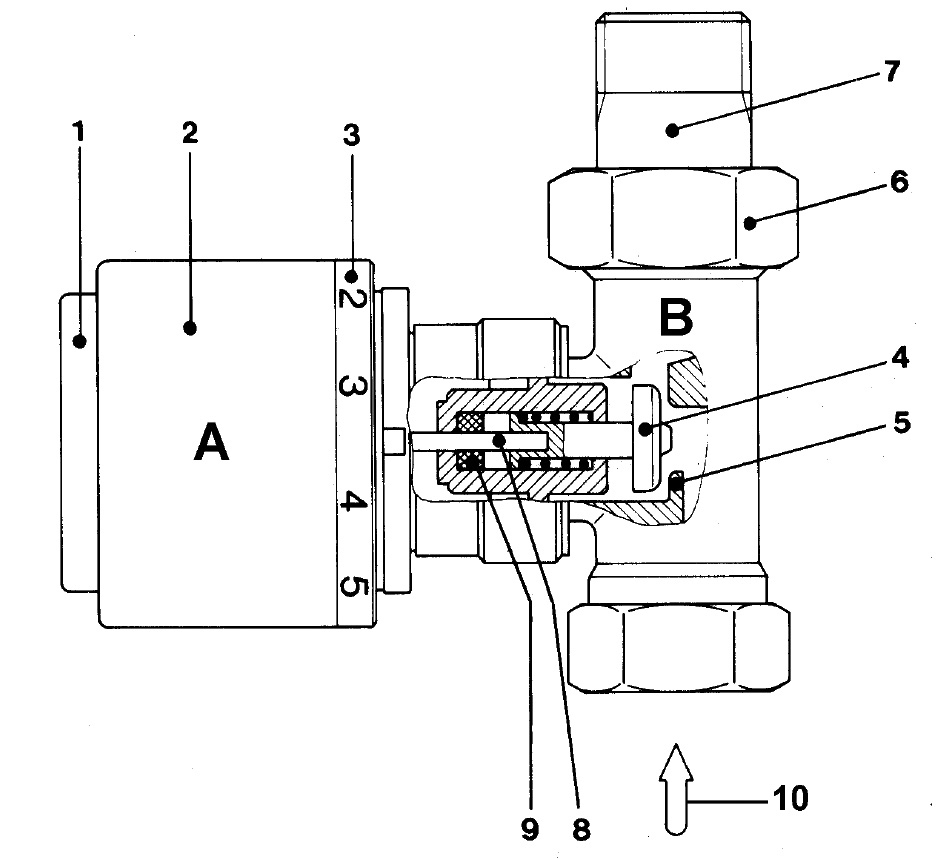

Obr. 4 Regulaฤnรฝ ventil sย termostatickou hlavicou [13]
Aย โ€“ termostatickรก hlavica, B โ€“ teleso ventilu,
1 โ€“ snรญmaฤ, 2 โ€“ ovlรกdaฤ teploty, 3 โ€“ stupnica ovlรกdania teploty, 4 โ€“ tanierovรก kuลพeฤพka, 5 โ€“ sedlo ventilu, 6 โ€“ presuvnรก matica, 7 โ€“ hrdlo na pripojenie, 8 โ€“ vreteno, 9 โ€“ tesnenie ventilu, 10 โ€“ smer prietoku |

STN EN 15232 โ€“ 1: Energetickรก hospodรกrnosลฅ budov. ฤŒasลฅ 1: Vplyv komplexnรฉho automatickรฉho riadenia aย sprรกvy budov

Vย norme je definovanรฝ ลกtruktรบrovanรฝ zoznam funkciรญ automatickรฉho riadenia prevรกdzky komplexnรฝch automatickรฝch riadiacich systรฉmov (BACS) aย technickรฉho manaลพmentu budov (TBM), ktorรฉ prispievajรบ kย energetickej hospodรกrnosti budov.

Norma ลกpecifikuje aj tieto metรณdy:

  • metรณda na definovanie minimรกlnych poลพiadaviek na funkcie automatickรฉho riadenia prevรกdzky technickรฝch zariadenรญ budov aย technickรฉho manaลพmentu budov, ktorรฉ sa majรบ vykonรกvaลฅ vย budovรกch sย rรดznou zloลพitosลฅou,
  • metรณda zaloลพenรก na sรบฤiniteฤพoch na zรญskanie prvรฉho odhadu vplyvu tรฝchto funkciรญ na typickรฉ budovy,
  • podrobnรฉ metรณdy na hodnotenie vplyvu tรฝchto funkciรญ na danรบ budovu.

Uvedenรฉ metรณdy umoลพลˆujรบ zaviesลฅ vplyv tรฝchto funkciรญ do vรฝpoฤtov hodnotenรญ aย ukazovateฤพov energetickej hospodรกrnosti podฤพa prรญsluลกnรฝch noriem [8].

STN EN 15500 โ€“ 1: Energetickรก hospodรกrnosลฅ budov. Riadenie pre aplikรกcie HVAC. ฤŒasลฅ 1: Elektronickรฉ zariadenia na individuรกlnu regulรกciu miestnosti

รšฤelom normy je ลกpecifikovaลฅ aplikรกcie, nastavenie funkciรญ aย รบฤinnosลฅ aplikรกciรญ na regulรกciu jednotlivรฝch zรณn pri elektronickรฝch zariadeniach. Aplikรกcie slรบลพia na chladenie pri teplovodnom alebo elektrickom vykurovanรญ.
Norma sa vzลฅahuje najmรค na elektronickรฉ riadiace aย regulaฤnรฉ zariadenia, ktorรฉ slรบลพia na regulรกciu parametrov vnรบtornรฉho prostredia vย jednotlivรฝch miestnostiach alebo zรณnach.

Tieto parametre โ€“ ako naprรญklad teplota, vlhkosลฅ aย prietok vzduchu โ€“ sรบ regulovanรฉ vย poลพadovanรฝch medziach vย zรกvislosti od obsadenosti miestnosti alebo zรณny. Informรกcie potrebnรฉ na prevรกdzku zariadenia mรดลพu byลฅ spracovanรฉ analรณgovรฝmi alebo digitรกlnymi technikami, alebo ich kombinรกciou.

Norma platรญ pre regulรกtory sย pevne nastavenรฝmi funkciami, konfigurovateฤพnรฉ aย programovateฤพnรฉ regulรกtory. Riadiace aย regulaฤnรฉ zariadenia mรดลพu alebo nemusia byลฅ pripojenรฉ kย dรกtovej sieti. Tieto zariadenia mรดลพu byลฅ pouลพitรฉ vย bytovรฝch aj nebytovรฝch budovรกch sย preruลกovanou alebo nepreruลกovanou prevรกdzkou [9].

STN EN 12098 โ€“ 1: Energetickรก hospodรกrnosลฅ budov. Regulรกcia vykurovacรญch systรฉmov. ฤŒasลฅ 1: Zariadenia na regulรกciu teplovodnรฝch vykurovacรญch systรฉmov

Norma [10] sa zameriava na najpouลพรญvanejลกรญ typ regulรกcie tepelnรฉho vรฝkonu teplovodnรฝch vykurovacรญch systรฉmov sย teplotou vykurovacej vody do 120 ยฐC โ€“ na regulรกciu vykurovania vย zรกvislosti od vonkajลกej teploty znรกmu pod pojmom ekvitermickรก regulรกcia. Norma definuje hlavnรฉ vlastnosti zariadenia pracujรบceho vย zรกvislosti od vonkajลกej teploty aย upresลˆuje nรกzvy jeho vstupov aย vรฝstupov.

Dรดleลพitou sรบฤasลฅou normy sรบ termรญny aย definรญcie zariadenรญ regulaฤnรฉho obvodu (regulรกtor pracujรบci vย zรกvislosti od vonkajลกej teploty, regulaฤnรฉ zariadenie, akฤnรฝ ฤlen), vstupnรฝch aย vรฝstupnรฝch signรกlov (akฤnรก veliฤina, referenฤnรฉ veliฤiny), fyzikรกlnych veliฤรญn (vonkajลกia teplota, teplota vย miestnosti) aย reลพimov aย funkciรญ regulรกtora (obr. 5).

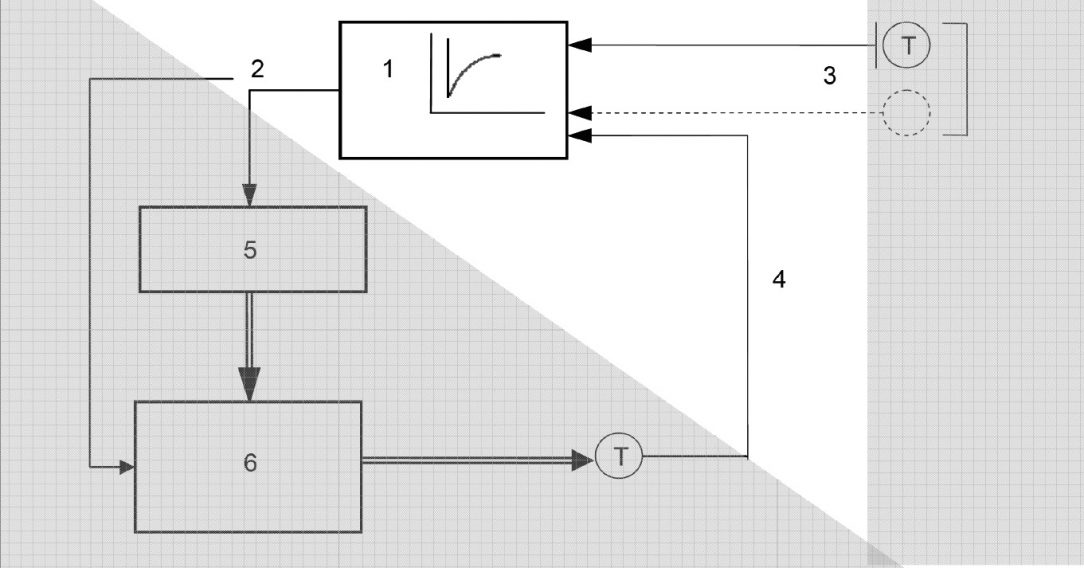

Obr. 5 Regulaฤnรฉ zariadenie pre vykurovacie systรฉmy [14] 1 โ€“ regulรกtor pracujรบci vย zรกvislosti od vonkajลกej teploty, 2 โ€“ vรฝstupnรฝ signรกl, 3 โ€“ vstupnรฉ signรกly: referenฤnรฉ veliฤiny, 4 โ€“ vstupnรฝ signรกl: regulovanรก veliฤina, 5 โ€“ akฤnรฝ ฤlen, 6 โ€“ zdroj tepla aย distribรบcia tepla
Obr. 5 Regulaฤnรฉ zariadenie pre vykurovacie systรฉmy [14]
1 โ€“ regulรกtor pracujรบci vย zรกvislosti od vonkajลกej teploty, 2 โ€“ vรฝstupnรฝ signรกl, 3 โ€“ vstupnรฉ signรกly: referenฤnรฉ veliฤiny, 4 โ€“ vstupnรฝ signรกl: regulovanรก veliฤina, 5 โ€“ akฤnรฝ ฤlen, 6 โ€“ zdroj tepla aย distribรบcia tepla |
Na grafickรฉ zobrazenie zรกvislosti teploty vykurovacej vody od vonkajลกej teploty sa zavรกdza termรญn charakteristickรก vykurovacia krivka. Vย norme sa stanovujรบ poลพiadavky na tolerancie presnosti snรญmaฤov jednotlivรฝch veliฤรญn vstupujรบcich do regulaฤnรฉho zariadenia, ako sรบ teplota vย miestnosti, teploty vรฝstupnej vody zย kotla alebo teplota vykurovacej vody aย vonkajลกia teplota (tab. 2).

Regulรกtory majรบ umoลพลˆovaลฅ automatickรบ prevรกdzku, komfortnรฝ reลพim aย jeden redukovanรฝ prevรกdzkovรฝ reลพim (ekonomickรฝ reลพim/reลพim ochrany budovy), priฤom sa musรญ zobrazovaลฅ aktuรกlny reลพim. Podstatnรบ ฤasลฅ normy tvorรญ ลกpecifikรกcia metรณd podmienok skรบลกania implementovanรฝch funkciรญ.

Ako prรญklad sa uvรกdza skรบลกka charakteristickej krivky regulรกtora, ktorรก overรญ schopnosลฅ prispรดsobiลฅ regulรกtor typu budovy aย systรฉmu vykurovania, aย potvrdzuje presnosลฅ zariadenia pri riadenรญ akฤnej veliฤiny podฤพa vybranej krivky vรฝrobcu.

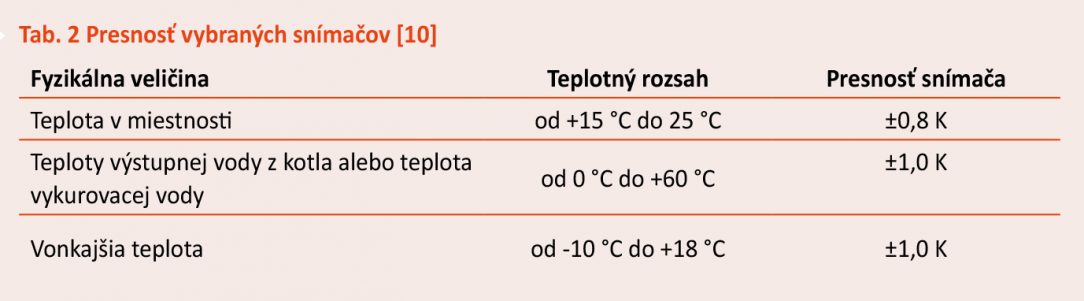

Tab. 2 Presnosลฅ vybranรฝch snรญmaฤov 10
Tab. 2 Presnosลฅ vybranรฝch snรญmaฤov 10 |

STN EN 12098 โ€“ 3: Energetickรก hospodรกrnosลฅ budov. Regulรกcia vykurovacรญch systรฉmov. ฤŒasลฅ 3: Regulaฤnรฉ zariadenia elektrickรฝch vykurovacรญch systรฉmov

Koncepcia normy [11] je podobnรก ako pri predchรกdzajรบcej norme STN EN 12098 โ€“ 1, zameriava sa vลกak na elektronickรฉ regulaฤnรฉ zariadenia vykurovacรญch systรฉmov sย priamym elektrickรฝm ohrevom, ktorรฉ nemajรบ funkciu kompenzรกcie vonkajลกej teploty, prรญpadne funkciu optimรกlneho zapnutia/vypnutia.

Toto regulaฤnรฉ zariadenie riadi distribรบciu/vรฝrobu tepla vย zรกvislosti od vonkajลกej teploty aย ฤasu aย ฤalลกรญch referenฤnรฝch veliฤรญn (obr. 6). Cieฤพom inลกtalรกcie regulaฤnรฉho zariadenia je รบspora energie sย dvomi hlavnรฝmi funkciami:

  • regulรกcia vรฝroby aย distribรบcie tepla tak, aby sa teplota vย miestnosti udrลพiavala na poลพadovanej รบrovni
  • sย cieฤพom zabezpeฤiลฅ tepelnรฝ komfort,
  • zmena vรฝroby tepla podฤพa programu sย pouลพitรญm ฤasovรฉho spรญnania so zohฤพadnenรญm obsadenosti priestoru.
  • Obr. 6 Regulaฤnรฉ zariadenie pre elektrickรฉ vykurovacie systรฉmy [15] 1 โ€“ regulรกtor pracujรบci vย zรกvislosti od vonkajลกej teploty, 2 โ€“ vรฝstupnรฝ signรกl, 3 โ€“ vstupnรฉ signรกly: referenฤnรฉ veliฤiny, 4 โ€“ akฤnรฝ ฤlen, 5 โ€“ zdroj tepla aย distribรบcia tepla

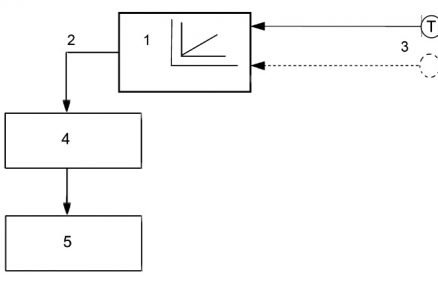

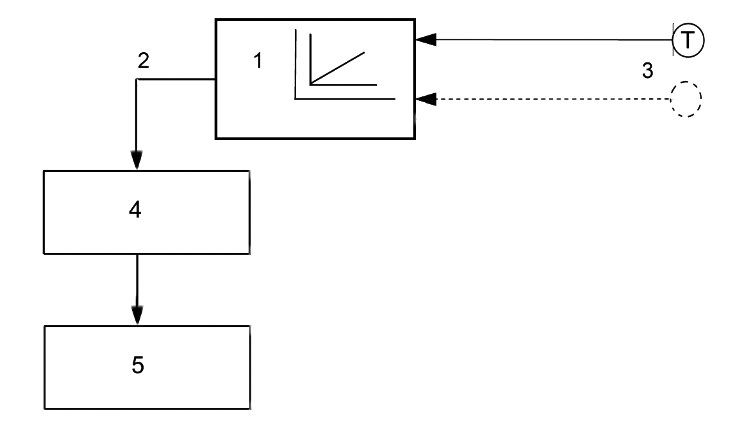

    Obr. 6 Regulaฤnรฉ zariadenie pre elektrickรฉ vykurovacie systรฉmy [15]
    1 โ€“ regulรกtor pracujรบci vย zรกvislosti od vonkajลกej teploty, 2 โ€“ vรฝstupnรฝ signรกl, 3 โ€“ vstupnรฉ signรกly: referenฤnรฉ veliฤiny, 4 โ€“ akฤnรฝ ฤlen, 5 โ€“ zdroj tepla aย distribรบcia tepla |

STN EN 12098 โ€“ 5: Energetickรก hospodรกrnosลฅ budov. Regulรกcia vykurovacรญch systรฉmov. ฤŒasลฅ 5: Spรญnacie zariadenia na programovo riadenรฉ zapnutie โ€“ vypnutie vykurovacรญch systรฉmov

Norma [12] je urฤenรก zariadeniam, ktorรฉ regulujรบ ฤasovรฝ rozvrh vykurovacรญch systรฉmov. Platรญ pre ลกpeciรกlne zariadenia, ktorรฉ sรบ buฤ samostatnรฉ pevnรฉ ฤasovรฉ spรญnaฤe zapnutia/vypnutia, alebo pre regulรกtory, ktorรฉ obsahujรบ pevnรบ funkciu ฤasovรฉho rozvrhu zapnutia/vypnutia.

Signรกly mรดลพu byลฅ spracovanรฉ sย pouลพitรญm analรณgovรฝch alebo digitรกlnych technรญk, alebo obidvoch technรญk sรบฤasne. Spรญnacie zariadenie umoลพลˆuje dosahovaลฅ รบspory energie redukovanรญm vรฝkonu alebo vypnutรญm prevรกdzky vykurovacรญch systรฉmov vย zรกvislosti od oฤakรกvanรฉho vyuลพitia. Zariadenia pracujรบ obmedzene pri nepravidelnรฝch potrebรกch vykurovania.

Zรกver

Cieฤพom prรญspevku bolo poskytnรบลฅ prehฤพad vย sรบฤasnรฝch platnรฝch legislatรญvnych predpisoch na regulรกciu vykurovacรญch systรฉmov. Naย dosiahnutie oฤakรกvanej tepelnej pohody ฤi energetickej efektรญvnosti vลกak zฤaleka nestaฤรญ vybraลฅ vhodnรบ stratรฉgiu regulรกcie tepelnรฉho vรฝkonu aย navrhnรบลฅ najmodernejลกรญ riadiaci systรฉm so ลกpiฤkovรฝmi komponentmi.

Vย prvom rade sรบ to ลกpecifickรฉ vlastnosti budovy, ktorรฉ musรญ projektant energetickรฉho systรฉmu poznaลฅ aย reลกpektovaลฅ pri jeho vรฝbere aย nรกvrhu. Dรดleลพitรฉ je aj hydraulickรฉ zapojenie jednotlivรฝch ฤastรญ systรฉmu, nรกvrh regulaฤnรฝch ventilov ako akฤnรฝch ฤlenov riadiaceho obvodu aย dรดslednรก realizรกcia systรฉmu podฤพa projektu.

Prรกcu podporilo Ministerstvo ลกkolstva, vedy, vรฝskumu aย ลกportu Slovenskej republiky prostrednรญctvom grantu VEGA 1/0807/17.

doc. Ing. Daniela Koudelkovรก, PhD.
Autorka pรดsobรญ na Katedre TZB Stavebnej fakulty STU vย Bratislave.
Recenzovala: Ing. Mรกria Kurฤovรก, PhD.
