Obr. 1 Fresnelov solรกrny kolektor. Termoabsorbรฉr je priehฤพadnรก sklenenรก rรบra vย strieลกke hore. Pri dobrรฝch radiaฤnรฝch podmienkach moลพno dosiahnuลฅ teplotu aลพ 300 ยฐC, na prevรกdzku chladiaceho systรฉmu vลกak postaฤuje omnoho niลพลกia teplota.

Tepelnรฉ zisky cez strechy โ€“ problรฉm alebo potenciรกl?

Partneri sekcie:

ฤŒlรกnok sa venuje problematike tepelnรฝch ziskov cez strechy plochรฝch budov najmรค vย letnรฝch mesiacoch aย vลกรญma si zรกroveลˆ znaฤnรบ odliลกnosลฅ reรกlnych tepelnรฝch zรกลฅaลพรญ od vรฝpoฤtovรฝch hodnรดt uvedenรฝch vย norme.

Tepelnรฉ toky cez streลกnรฉ konลกtrukcie pritom predstavujรบ znaฤnรบ zaลฅaลพ pre vetracie aย klimatizaฤnรฉ systรฉmy, ฤo sa odrazรญ na zvรฝลกenej spotrebe elektrickej energie. Na druhej strane mรดลพu byลฅ tieto tepelnรฉ toky zรกroveลˆ zaujรญmavรฝm zdrojom pohonnej energie pre menej pouลพรญvanรฉ chladiace aย klimatizaฤnรฉ systรฉmy, ako sรบ absorpฤnรฉ alebo paroprรบdovรฉ systรฉmy.

Ako je znรกme, klimatizaฤnรฉ zariadenia patria kย vรฝznamnรฝm konzumentom energie vย modernรฝch budovรกch, priฤom vย mnohรฝch prรญpadoch sa prevรกdzkovรฉ nรกklady spojenรฉ sย prevรกdzkou chladiacich aย vzduchotechnickรฝch systรฉmov vย budove pribliลพujรบ nรกkladom na vykurovanie, alebo ich dokonca prevyลกujรบ. Problรฉm je oย to neprรญjemnejลกรญ, ลพe hnacou energiou tรฝchto systรฉmov je vย sรบฤasnosti takmer vรฝluฤne elektrickรก energia.

Preto je vhodnรฉ venovaลฅ pozornosลฅ reรกlnym tepelnรฝm tokom, ktorรฉ budovu vย teplรฝch mesiacoch neลพiaduco prehrievajรบ, aย to jednak zย pohฤพadu ich moลพnej redukcie vzhฤพadom na odฤพahฤenie klimatizaฤnรฝch systรฉmov (prรญpadne zย pohฤพadu รบplnej eliminรกcie tรฝchto zaลฅaลพรญ) aย jednak zย pohฤพadu ich vhodnรฉho vyuลพitia prรกve na pohon chladiacich alebo vzduchotechnickรฝch zariadenรญ. Stav techniky spolu sย vรฝhodnรฝm vyuลพitรญm znalostรญ termomechaniky umoลพลˆuje realizรกciu takรฝchto rieลกenรญ.

Tepelnรฉ zรกลฅaลพe plochรฝch budov

Tepelnรฉ zisky budov upravuje projektantom dobre znรกma norma STN (EN) 73 0548, podฤพa ktorej sa spravidla dimenzujรบ klimatizaฤnรฉ aย vzduchotechnickรฉ zariadenia. Pomerne ลกiroko poลˆatรฉ vรฝpoฤtovรฉ postupy tejto normy vลกak vykazujรบ viac ako znaฤnรฉ nepresnosti vย prรญpade nรกroฤnรฝch tepelnรฝch podmienok vย horรบcich letnรฝch dลˆoch, aย to najmรค pri plochรฝch typoch budov, ako sรบ vรฝrobnรฉ haly alebo obchodnรฉ centrรก sย veฤพkรฝmi plochami striech.

Spresnenรฉ vรฝpoฤty skutoฤnรฝch tepelnรฝch tokov podฤพa dobre znรกmych rovnรญc prenosu tepla podporenรฉ poฤรญtaฤovรฝmi simulรกciami aย verifikovanรฉ meraniami sa realizovali na pracoviskรกch Stavebnej aย Strojnรญckej fakulty STU vย Bratislave aย ukazujรบ aลพ 2,5- aลพ 3-nรกsobne vyลกลกiu tepelnรบ zรกลฅaลพ vย porovnanรญ so spomรญnanou normou prรกve v extrรฉmne horรบcich dลˆoch. Dรดsledkom toho je znaฤnรฉ preลฅaลพovanie klimatizaฤnรฝch systรฉmov so vลกetkรฝmi prevรกdzkovรฝmi problรฉmami, ktorรฉ zย toho vyplรฝvajรบ, aย sย vysokou spotrebou elektrickej energie.

Vย prรญpade vetranรฝch, ale neklimatizovanรฝch vรฝrobnรฝch priestorov, ako sรบ tovรกrenskรฉ haly, dochรกdza zย tohto dรดvodu kย neรบmernรฉmu rastu teplรดt vnรบtornรฉho prostredia, ฤo vedie aลพ kย nevyhnutnรฉmu preruลกovaniu vรฝroby zย tepelno-hygienickรฝch dรดvodov.

Redukcia vonkajลกรญch tepelnรฝch zรกลฅaลพรญ

Vo vลกeobecnosti je rozumnรฉ eliminovaลฅ alebo redukovaลฅ neลพiaduce tepelnรฉ toky zย vonkajลกieho prostredia do budovy vย ฤo najvรคฤลกej miere eลกte pred prechodom tepla cez obvodovรฝ plรกลกลฅ do vnรบtornรฉho prostredia. Tieto opatrenia je vรฝhodnรฉ realizovaลฅ pasรญvnymi spรดsobmi bez pouลพitia investiฤne aย prevรกdzkovo nรกroฤnรฝch strojnรฝch zariadenรญ.

Termomechanika, resp. aplikรกcia poznatkov stavebnej tepelnej fyziky umoลพลˆuje realizovaลฅ na plรกลกti budovy hneฤ niekoฤพko opatrenรญ, ktorรฉ situรกciu zย tohto pohฤพadu uฤพahฤujรบ. Je pritom vรฝhodnรฉ, ak sa predmetnรฉ opatrenia navrhujรบ uลพ pri projektovanรญ budovy. Moลพnรก je vลกak aj nรกslednรก realizรกcia nรกpravnรฝch opatrenรญ na uลพ existujรบcich budovรกch.

Zรกkladnรฉ opatrenia na eliminรกciu, resp. redukciu neลพiaducich tepelnรฝch tokov

Vย rรกmci tรฝchto opatrenรญ je cieฤพom:
โ€ข Maximalizovaลฅ reflexnรฉ vlastnosti vonkajลกรญch povrchov, najmรค striech, naprรญklad vyuลพรญvanรญm reflexnรฝch nรกterov alebo inรฝch vrstiev. Je vhodnรฉ vyhnรบลฅ sa najmรค matnรฝm asfaltovรฝm povrchom.
โ€ข Zamedziลฅ priamemu konvektรญvnemu prenosu tepla do strechy, aย to najmรค vytvรกranรญm odvetranรฝch dvojitรฝch striech tak, aby sa vytvorila vย streลกnom plรกลกti izolujรบca vzduchovรก medzera; prรญpadne sa odporรบฤa pouลพiลฅ aj vhodnรฉ tieniace prvky.
โ€ข Eliminovaลฅ priame oslnenie svetlรญkov vhodnรฝm zatienenรญm alebo reflexnรฝmi fรณliami. Svetlรญky, napriek neveฤพkรฉmu podielu na ploche strechy, prepรบลกลฅajรบ do interiรฉru spravidla viac ako ลกtvrtinu solรกrneho tepelnรฉho toku.
โ€ข Vyuลพรญvaลฅ jednoduchรฉ adiabatickรฉ vodnรฉ vรฝparnรฉ systรฉmy na priame ochladzovanie striech alebo podchladzovanie prรบdiaceho vzduchu vย dvojitรฝch strechรกch alebo vย odvetranรฝch fasรกdach.
โ€ข Vyuลพรญvaลฅ solรกrne komรญny na prirodzenรฉ odvetrรกvanie aย voฤพnokonvektรญvny pohyb vzduchu, ฤรญm sa redukuje nutnรฝ prรญkon ventilรกtorov.

ฤŒo sa tรฝka kvantitatรญvneho vyjadrenia, tepelnรฝ zisk sa poฤรญta vย rรกmci kaลพdej budovy zvlรกลกลฅ, priฤom vo vลกeobecnosti nejde oย malรฉ ฤรญsla. Nutnรฝ chladiaci vรฝkon vย klimatizaฤnom systรฉme vรคฤลกieho obchodno-nรกkupnรฉho centra presahuje poฤas horรบcich letnรฝch dnรญ 1 MWchlad, rovnakรฉ hodnoty sa dosahujรบ vย najvรคฤลกรญch vรฝrobnรฝch halรกch (ak sa klimatizujรบ).

Aplikรกciou uvedenรฝch zรกsad moลพno tepelnรบ zรกลฅaลพ redukovaลฅ na zlomok jej pรดvodnej hodnoty. Ekonomika aย vรฝber tรฝchto opatrenรญ zรกvisia od konkrรฉtnej situรกcie, okrem inรฉho od toho, ฤi aย vย akej cene je kย dispozรญcii รบลพitkovรก voda na รบฤely adiabatickรฉho chladenia.

Kaลพdopรกdne, reflexnรฉ nรกtery aย oลกetrenia svetlรญkov sa zย tohto pohฤพadu oplatia vลพdy. Aplikรกcia tรฝchto zรกsad pritom nie je nijako extrรฉmne zloลพitรก, vyลพaduje si vลกak znalosti oย prenose tepla, priฤom treba otvorene konลกtatovaลฅ, ลพe vย sรบฤasnosti vรคฤลกina architektov ani projektantov tieto zรกsady neuplatลˆuje, resp. oย nich nevedia.

Klimatizaฤnรฉ (chladiace) systรฉmy pohรกลˆanรฉ teplom

Ploลกne rozsiahle strechy predstavujรบ zรกroveลˆ aj zaujรญmavรบ aย pritom disponibilnรบ plochu na zber tepelnej energie vย termosolรกrnych kolektoroch, aย to nielen vย dobre znรกmych plochรฝch rieลกeniach vhodnรฝch na niลพลกie teploty, ale aj vย opรคtovne vyuลพรญvanรฝch Fresnelovรฝch solรกrnych kolektoroch sย rovinnรฝmi reflexnรฝmi zrkadlami otoฤnรฝmi okolo jednej osi, ktorรฉ umoลพลˆujรบ dosiahnuลฅ podstatne vyลกลกie teploty โ€“ aลพ do 300 ยฐC.

Fresnelove solรกrne kolektory โ€“ vhodnรฝ zdroj pohonnรฉho tepla

Zรกkladom Fresnelovรฝch kolektorov sรบ vyleลกtenรฉ rovinnรฉ plechy sย jednoduchรฝm osovรฝm natรกฤanรญm vย horizontรกle (riadiaci systรฉm nie je zloลพitรฝ), ktorรฉ odrรกลพajรบ slneฤnรฉ ลพiarenie na absorbรฉr. Absorbรฉrom je sklenenรก alebo inรก priehฤพadnรก rรบra pod odrazovou strieลกkou.

Dรดleลพitรก je moลพnosลฅ pomerne ฤพahkรฉho nastavovania teplรดt teplonosnej kvapaliny, ฤi uลพ teplo slรบลพi na priame vyuลพitie vย prรญpadne priemyselnej prevรกdzky, alebo ako pohonnรก energia chladiacich strojov vย klimatizรกcii. Kolektorovรฉ polia umiestnenรฉ na strechรกch zรกroveลˆ predstavujรบ vรฝznamnรฝ tieniaci prvok aย zbavujรบ budovu neลพiaducich tepelnรฝch tokov.

Disponibilnรฉ termosolรกrne chladiace systรฉmy

Vย oblasti techniky prostredia budov existujรบ vย sรบฤasnosti dva reรกlne pouลพiteฤพnรฉ termosolรกrne chladiace systรฉmy โ€“ jednak absorpฤnรฉ systรฉmy (pri nadnulovรฝch teplotรกch, spravidla sย pracovnรฝmi lรกtkami LiBr/voda) alebo paroprรบdovรฉ (ejektorovรฉ) chladiace systรฉmy.

Absorpฤnรฉ systรฉmy patria kย chladiarenskej klasike, vย minulosti sa hojne vyuลพรญvali aย dodnes sรบ vย ponuke veฤพkรฝch dodรกvateฤพov. Ich vyลกลกiu cenu kompenzujรบ nรญzke prevรกdzkovรฉ nรกklady โ€“ ak vyuลพรญvajรบ naprรญklad teplo zo striech. Pracujรบ pribliลพne od teploty 70 ยฐC, na vyลกลกiu รบฤinnosลฅ sรบ vhodnejลกie pohonnรฉ teploty 90 aลพ 130 ยฐC.

Ejektorovรฉ chladiace stroje sa vyuลพรญvali vo veฤพkom vย รฉre parnรฝch strojov, sรบ to jednoduchรฉ, lacnรฉ aย spoฤพahlivรฉ stroje urฤenรฉ na stabilnรฉ vรฝkony, nรกroฤne sa vลกak regulujรบ pri nestabilnรฝch podmienkach. Chlad produkujรบ pri dodรกvanรฝch teplotรกch od 65 do 150 ยฐC (150 ยฐC pre vodu ako chladivo vย okruhu). Ak je teplo kย dispozรญcii โ€žbezplatneโ€œ (napr. zo striech), sรบ ich prevรกdzkovรฉ nรกklady prakticky zanedbateฤพnรฉ.

Tieto stroje uลพ nie sรบ vย beลพnej ponuke chladiarenskรฝch dodรกvateฤพov, treba ich navrhnรบลฅ sย ohฤพadom na konkrรฉtne podmienky uลพรญvateฤพa, ale okrem dรฝzy (ejektora), ktorรก jedinรก je nรกroฤnejลกรญm komponentom, pozostรกvajรบ zย dostupnรฝch aย nie drahรฝch komponentov (hlavne zย vรฝmennรญkov tepla), takลพe stavba takรฉhoto stroja je realizovateฤพnรก pomerne nekomplikovane.

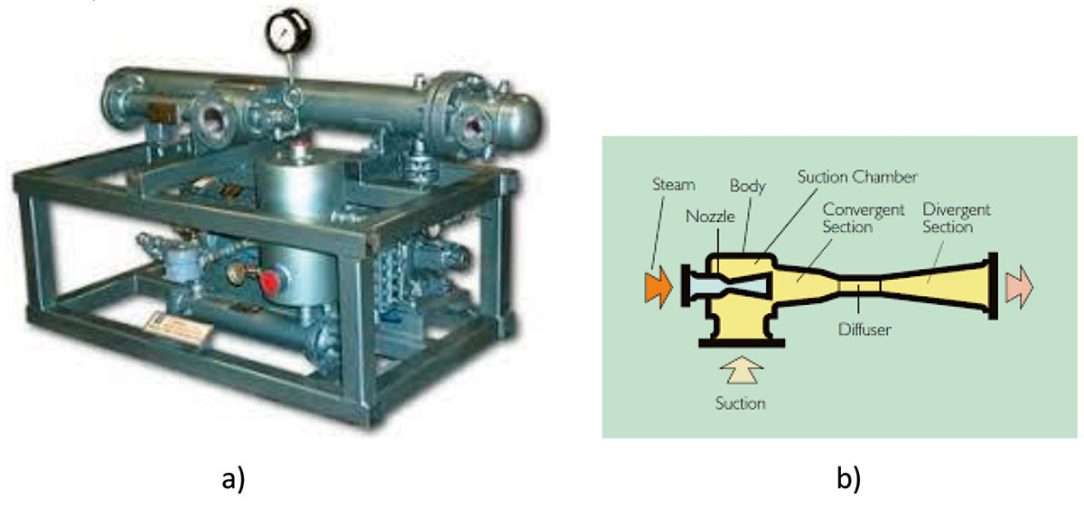

Obr. 2 a) ejektorovรฝ chladiaci stroj, b) dรฝza (ejektor) โ€“ paroprรบdovรฝ kompresor Ide oย starลกie rieลกenie ejektorovรฉho chladiaceho zariadenia. Stroj samotnรฝ nie je prรญliลก rozmernรฝ, veฤพkรฉ plochy si vyลพadujรบ skรดr solรกrne kolektory, ktorรฉ sรบ zdrojom energie. Nรกroฤnejลกรญ komponent je dรฝza (vรฝpoฤtovo aj vรฝrobne), ktorรก nahrรกdza kompresor klasickรฉho chladiaceho stroja.
Obr. 2 a) ejektorovรฝ chladiaci stroj, b) dรฝza (ejektor) โ€“ paroprรบdovรฝ kompresor
Ide oย starลกie rieลกenie ejektorovรฉho chladiaceho zariadenia. Stroj samotnรฝ nie je prรญliลก rozmernรฝ, veฤพkรฉ plochy si vyลพadujรบ skรดr solรกrne kolektory, ktorรฉ sรบ zdrojom energie. Nรกroฤnejลกรญ komponent je dรฝza (vรฝpoฤtovo aj vรฝrobne), ktorรก nahrรกdza kompresor klasickรฉho chladiaceho stroja. |

Veฤพkou prevรกdzkovou vรฝhodou oboch typov chladiacich/klimatizaฤnรฝch strojov je moลพnosลฅ pouลพรญvaลฅ vย nich ako chladivo vodu. Faktom totiลพ je, ลพe novรก, uลพ tretia (sรญce โ€žekologickรกโ€œ), generรกcia klasickรฝch chladรญv zo skupiny halogรฉnovanรฝch uhฤพovodรญkov sa dostala do neprรญjemnรฝch byrokratickรฝch komplikรกciรญ vย sรบvislosti sย evidenciou, nรบtenou recyklรกciou aย mnoลพstevnรฝmi limitmi pre nรกplne vย jednotlivรฝch strojoch, priฤom ich cena oproti pรดvodnรฝm chladivรกm je asi 10-nรกsobnรก.

Zรกver

Strecha vย lete predstavuje najmรค pri plochรฝch budovรกch energeticky zaujรญmavรบ ฤasลฅ stavby โ€“ jednak ako vstupnรก brรกna pre neลพiaduce tepelnรฉ zรกลฅaลพe, ale tieลพ ako potenciรกlny zdroj tepla
(aย to aj vysokoteplotnรฉho), ktorรฝ mรดลพe slรบลพiลฅ na pohon solรกrnych chladiacich/klimatizaฤnรฝch systรฉmov vย budove. Vรกkuovรฉ alebo Fresnelove solรกrne kolektory predstavujรบ vย kombinรกcii sย absorpฤnรฝmi alebo paroprรบdovรฝmi chladiacimi strojmi funkฤnรบ alternatรญvu popri klasickรฝch kompresorovรฝch klimatizรกciรกch pohรกลˆanรฝch elektrickou energiou. Stรกle vลกak platรญ, ลพe najjednoduchลกou alternatรญvou je obmedziลฅ tepelnรฉ toky do budovy, nie preฤerpรกvaลฅ neลพiaduce teplo von zย budovy.

doc. Ing. Michal Masaryk, PhD., Ing. Peter Mlynรกr, PhD.
Autori pรดsobia vย รšstave energetickรฝch strojov aย zariadenรญ Strojnรญckej fakulty STU vย Bratislave.
Obrรกzky: autori
Prรญspevok zaznel na konferencii Vykurovanie 2019.

Literatรบra
1. Petrรกลก, D. aย kol.: Vykurovanie veฤพkopriestorovรฝch aย hal. objektov. Bratislava: JAGA, 2007.
2. TAKรCS, J. โ€“ STRAKOVร, Z. โ€“ RรCZ, L.: Costs
Analysis of Circulation Pumps for Heating of Residential Building. In: Periodica Polytechnica Mechanical Engineering. 2018, vol. 62, issue 1,
s. 10 โ€“ 15, online na https://pp.bme.hu/me/article/view/10606.
3. STRAKOVร, Z. โ€“ OLBล˜รMEK, J.: Air Distribution in Accordance with Fire Regulation. In Expres 2018: Proceedings from 10th International Symposium on Exploitation of Renewable Energy Sources and Efficiency. Subotica, Serbia, 05. โ€“ 07. 4. 2018 [CD]. Subotica: Cikos stampa coo., 2018. s. 7 โ€“ 10.
