Teplovodnรฉ podlahovรฉ vykurovanie

Partneri sekcie:

Z dรดvodu vysokรฉho podielu energetickรฉho sรกlania rรบrkovรฉho podlahovรฉho vykurovania sa uลพ pri vรฝrazne niลพลกรญch teplotรกch v miestnosti dostavรญ pocit komfortu. Na zรกklade vysokรฉho tepelnรฉho vรฝkonu (80 aลพ 120W/m2 pri niลพลกรญch teplotรกch na prรญvode (32 aลพ 38 ยฐC) je podlahovรฉ vykurovanie ideรกlne na kombinovanie s plynovรฝmi kotlami, tepelnรฝmi ฤerpadlami alebo so slneฤnรฝmi kolektormi.

Materiรกly rรบrok podlahovรฉho vykurovania

Pri takomto spรดsobe vykurovania sa pouลพรญvajรบ tieto materiรกly: PPR (polypropylรฉn random), PB (polybutรฉn) PE-X (zosieลฅovanรฝ polyetylรฉn). Zosieลฅovanie sa uskutoฤลˆuje pri vysokej teplote pomocou peroxidu vodรญka, v dรดsledku ฤoho vznikรก trojrozmernรก sieลฅ. Zosieลฅovanรญm sa vylepลกรญ najmรค teplotnรก a tlakovรก odolnosลฅ, ako aj rรกzovรก hรบลพevnatosลฅ pri nรญzkych teplotรกch (โ€“50 ยฐC). Koextrudovรก tesniaca vrstva nerozpustnรก vo vode proti difรบzii kyslรญka je z etylvinylalkoholu (EVAL). Rรบrky sa spรกjajรบ nerozoberateฤพnou spojovacou technikou, tzv. โ€žnรกsuvnou objรญmkouโ€œ, nalisovanรญm v axiรกlnom smere na rรบrku a tvarovku, priฤom nedochรกdza k zmenลกeniu vnรบtornej svetlosti rรบrky. Tรกto metรณda nevyลพaduje ลพiaden ฤas na zaschnutie lepidla a stuhnutie zvaru. Spรกjanie netrvรก dlhลกie ako niekoฤพko sekรบnd a zvar je zaลฅaลพiteฤพnรฝ ihneฤ po dokonฤenรญ.

Systรฉmy rรบrkovรฉho podlahovรฉho vykurovania

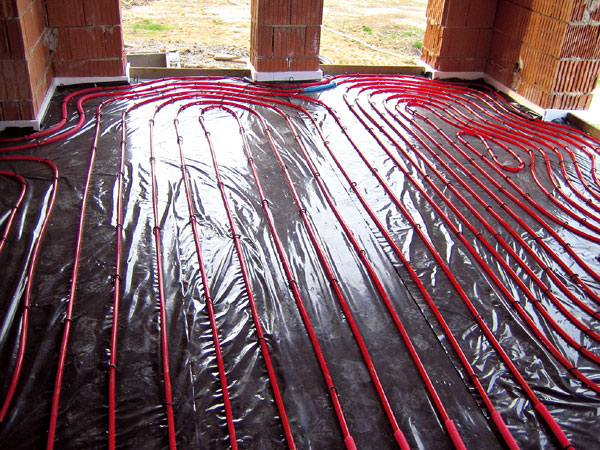

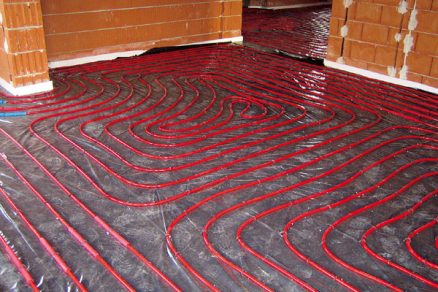

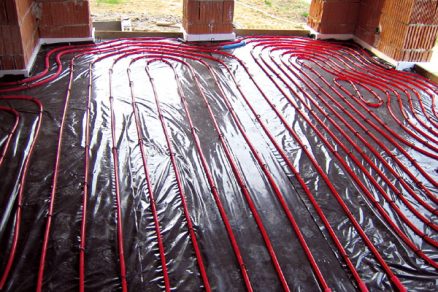

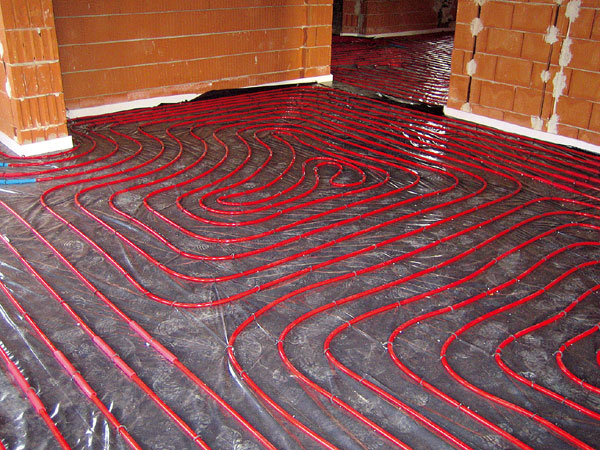

Teplovodnรฉ podlahovรฉ vykurovanie moลพno realizovaลฅ dvoma spรดsobmi. Prvรฝm a zรกroveลˆ najpouลพรญvanejลกรญm je mokrรฝ spรดsob. Rรบrky sรบ uloลพenรฉ v betรณnovom potere priamo nad tepelno-akustickou izolรกciou. Betรณnovรก mazanina pri podlahovom vykurovanรญ sa zhoduje s beลพne pouลพรญvanรฝmi betรณnovรฝmi mazaninami. Primieลกanรญm plastifikรกtora P sa uฤพahฤuje spracovanie zmesi, ako aj lepลกie obteฤenie rรบrok. Na podkladovรฝ betรณn sa ukladajรบ systรฉmovรฉ dosky z tvrdenรฉho polystyrรฉnu s objemovou hmotnosลฅou 50 kg/m3. Na vrchnej strane je nakaลกรญrovanรก krycia fรณlia z PVC, ktorรก zabraลˆuje preniknutiu vlhkosti z betรณnovej mazaniny pod tepelno-akustickรบ izolรกciu. Obvodovรฝ zรกmok (pero โ€“ drรกลพka) zaisลฅuje rรฝchle a kvalitnรฉ spojenie, ฤo zabraลˆuje vzniku zvukovรฝch a tepelnรฝch mostov.

Striedavรฉ umiestnenie polรญ s vรฝstupkami a prรกzdnych polรญ umoลพลˆuje vytvรกraลฅ vzdialenosti medzi rรบrkami od 5 cm a ich nรกsobkov. Pozdฤบลพ celej vykurovanej miestnosti sa medzi podlahu a stenu kladie okrajovรก izolaฤnรก pรกska. Plnรญ funkciu akustickej vrstvy a tepelnej izolรกcie, priฤom kompenzuje dilatรกciu podlahy.

Veฤพmi zaujรญmavรฝm, moลพno nepoznanรฝm, je prรกve suchรฝ systรฉm podlahovรฉho vykurovania. Tento systรฉm je moลพnรฉ inลกtalovaลฅ na stropy z masรญvneho dreva a drevenรฝch trรกmov bez pouลพitia betรณnovej mazaniny. Zรกkladom tohto spรดsobu je systรฉmovรก doska z extrudovanรฉho polystyrรฉnu ESP. Na vrchnej strane dosky je nakaลกรญrovanรก teplovodnรก hlinรญkovรก fรณlia, ktorรก slรบลพiย  na upevnenie rรบrok svorkami a na prieฤny rozvod tepla. Vykurovacia rรบrka je pevne uloลพenรก vo vyfrรฉzovanรฝch drรกลพkach s moลพnรฝm rozstupom 12,5 cm alebo 25 cm vo forme jednoduchรฉho meandra. V oblastiach stฤบpov, vetracรญch prestupov, pred rozdeฤพovaฤom a na vyplnenie prรกzdnych plรดch, ktorรฉ nemajรบ pravouhlรฝ pรดdorys, sa pouลพรญva plnรก systรฉmovรก doska.

Na rozloลพenie zaลฅaลพenia sa mรดลพu pouลพiลฅ dve vrstvy sadrokartรณnovรฝch dosiek s hrรบbkou 12,5 mm, ktorรฉ spฤบลˆajรบ minimรกlne bodovรฉ zaลฅaลพenie 1,0 โ€“ 1,5 kN/m2 a maximรกlnu teplotu 45 ยฐC. Vรฝลกka tohto systรฉmu predstavuje iba 55 mm bez krokovej izolรกcie a vrchnej podlahovej krytiny. Celkovรก vรฝลกka sa pohybuje od 80 mm do120 mm v zรกvislosti od miesta pouลพitia (podlaha nad terรฉnom, nad vykurovanou miestnosลฅou, nad garรกลพou atฤ.).

Podlahovรฉ krytiny

Pri tepelnotechnickom vรฝpoฤte podlahovรฉho vykurovania je nutnรฉ zohฤพadniลฅย  tepelnรฝ odpor podlahovej krytiny. Nezรกvisle od druhu a ลกtruktรบry smie tepelnรฝ odpor podlahovej krytiny vykazovaลฅ maximรกlnu hodnotu R = 0,15 m2K/W. Podlahovรฉ krytiny z drevenรฝch parkiet sรบ pri podlahovom vykurovanรญ takisto vhodnรฉ, je vลกak nutnรฉ poฤรญtaลฅ s tvorbou ลกkรกr. Najvhodnejลกie sรบ minerรกlne podlahovรฉ krytiny, ako je naprรญklad kameลˆ, alebo keramickรฉ podlahovรฉ krytiny. Podlahy z plastov sรบ v zรกsade tieลพ vhodnรฉ. Odporรบฤa sa lepenie plastovรฝch podlahovรฝch krytรญn. Textilnรฉ podlahovรฉ krytiny (koberec) by sa za รบฤelom dosiahnutia lepลกieho prestupu tepla mali zรกsadne lepiลฅ. Hrรบbka koberca nemรก presahovaลฅ 10 mm.

Rastislav Nemec
FOTO: Juvlex, s. r. o.

Autor pracuje na pozรญcii vedรบceho poboฤky spoloฤnosti Juvlex v Trnave.
