รspora energie inลกtalรกciou vyvaลพovacรญch a regulaฤnรฝch ventilov

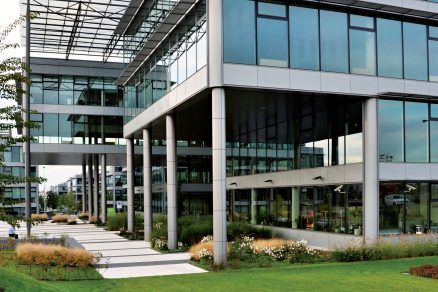

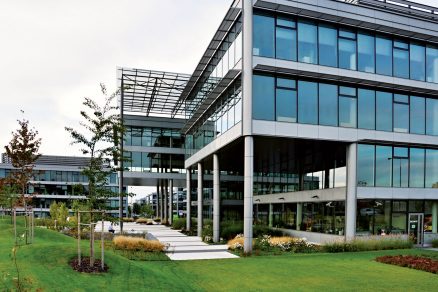

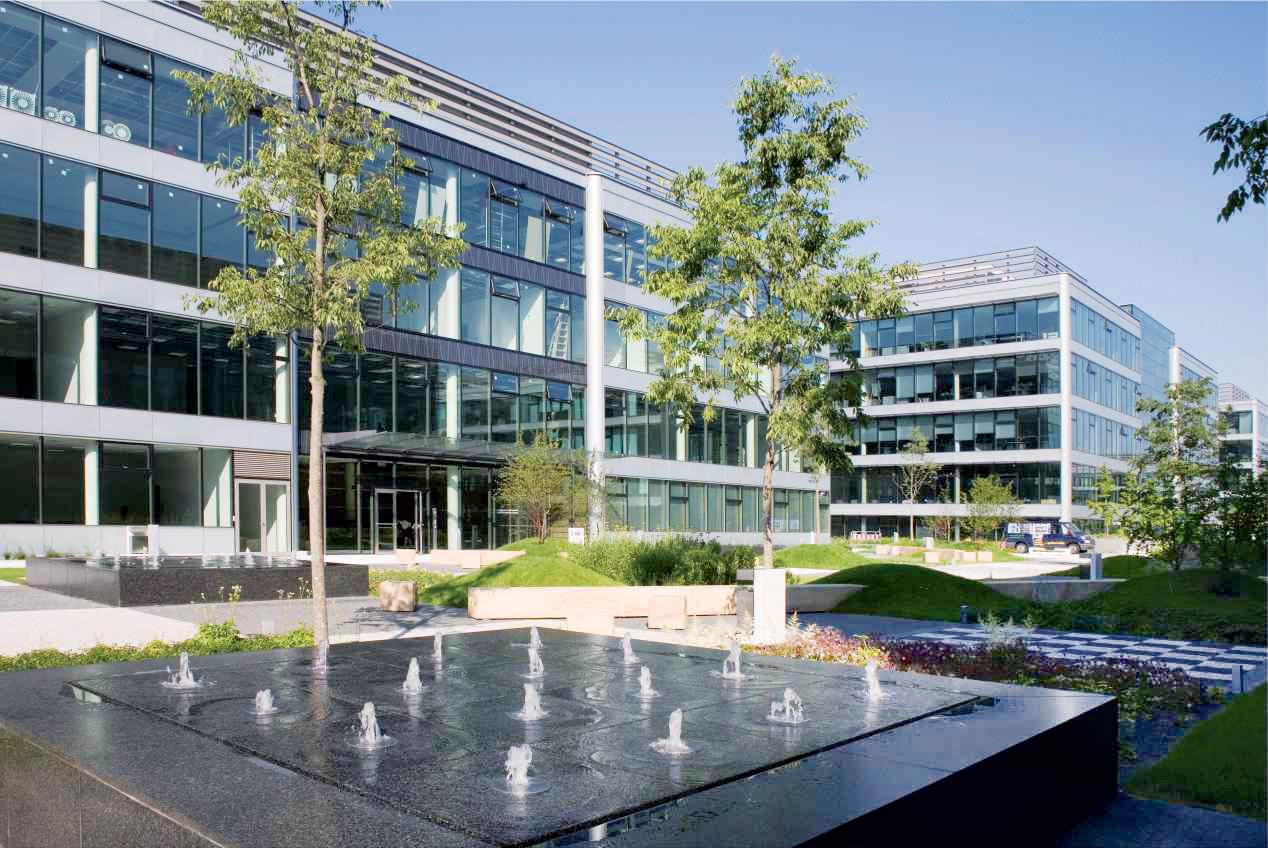

Vรฝstavba biznis centra The Park sa zaฤala v roku 2004. V sรบฤasnosti patrรญ k najmodernejลกรญm kancelรกrskym a podnikateฤพskรฝm komplexom v Prahe. Nรกjdete ho v praลพskej ลกtvrti Chodov v blรญzkosti diaฤพnice Praha โ Brno. V priebehu niekoฤพkรฝch rokov sa stalo prestรญลพnou adresou mnohรฝch nadnรกrodnรฝch firiem. Biznis centrum tvorรญ dvanรกsลฅ kancelรกrskych budov usporiadanรฝch do malej ลกtvrte. Uprostred sa nachรกdza centrรกlne nรกmestie s mnoลพstvom zelene a s vodnรฝmi elementmi.

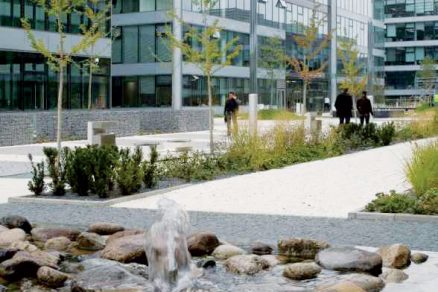

Zรกhrady v รกtriรกch a vestibuloch prepรกjajรบ interiรฉr s vonkajลกรญm prostredรญm. O kvalite projektu svedฤia aj jeho viacerรฉ ocenenia v architektonickรฝch sรบลฅaลพiach.
Optimalizรกcia nรกkladov na vykurovanie a chladenie

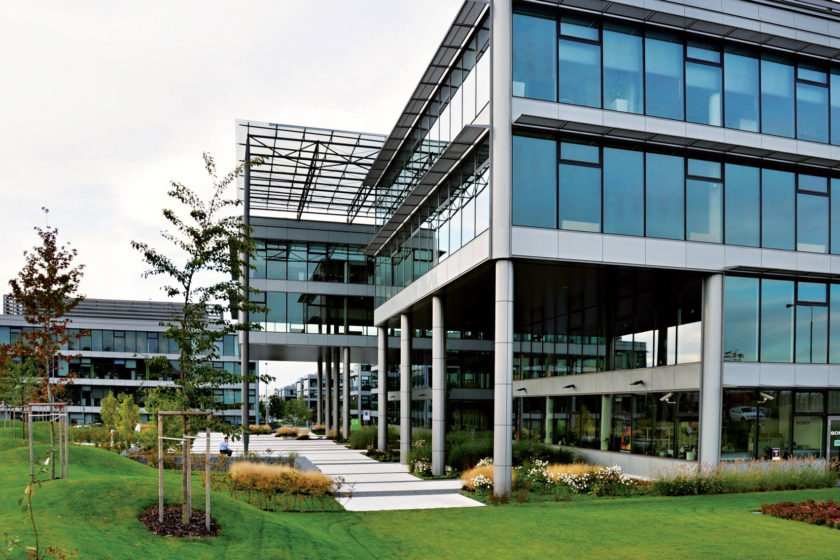

Jednotlivรฉ budovy sรบ plnรฉ najmodernejลกรญch technolรณgiรญ vrรกtane najpokroฤilejลกรญch systรฉmov kรบrenia a chladenia. Prvรฝch ลกesลฅ budov je vybavenรฝch tradiฤnรฝm chladiacim systรฉmom s konลกtantnรฝm chladenรญm alebo vykurovanรญm. V ฤase vรฝstavby prvej fรกzy centra sa doล nasลฅahovala ฤeskรก poboฤka spoloฤnosti Danfoss. Jej zรกstupcovia navrhli vlastnรญkom vhodnรฉ rieลกenie, ako optimalizovaลฅ nรกklady na vykurovanie a chladenie โ ventily AB-QM mali znรญลพiลฅ nรกklady na spotrebu energie na vykurovanie a chladenie priestorov a zรกroveล mali poskytnรบลฅ vlastnรญkovi budovy dostatoฤnรบ flexibilitu pri รบpravรกch kancelรกrskych priestorov podฤพa poลพiadaviek nรกjomnรญkov.
Projekt: Administratรญvne centrum Park
Poฤet budov: 12 budov so 4 poschodiami
Celkovรก plocha na prenรกjom: 31 376 m2
Vlastnรญk: AIG Lincoln
Inลกtalovanรฉ zariadenie: pribliลพne 1 300 ks regulaฤnรฝch a tlakovo nezรกvislรฝch ventilov AB-QM od vรฝrobcu Danfoss
Tieto regulaฤno-vyvaลพovacie ventily, ktorรฉ optimalizujรบ prietok chladiaceho mรฉdia v systรฉme v zรกvislosti od poลพadovanej teploty v interiรฉri, sa inลกtalovali v ฤalลกรญch ลกiestich budovรกch (do siedmej po dvanรกstu budovu administratรญvneho centra). Montujรบ sa na kaลพdรฉ chladiace zariadenie, tzv. fan-coil. Celkovo sa doteraz v ลกiestich budovรกch nainลกtalovalo viac ako 1 300 kusov ventilov. Vฤaka inลกtalรกcii regulaฤnรฝch ventilov sa podarilo v kaลพdej budove zabezpeฤiลฅ dobre fungujรบce klimatizรกcie a stabilnรบ mikroklรญmu, znรญลพiลฅ energetickรบ nรกroฤnosลฅ systรฉmu a uฤพahฤiลฅ prรกcu technickรฝm sprรกvcom budov.
Inteligentnรก regulรกcia chladenia pre komfort uลพรญvateฤพov
Koncept regulaฤnรฝch ventilov s automatickรฝm vyvaลพovanรญm AB-QM pre klimatizรกcie umoลพลuje v porovnanรญ s beลพnรฝm trojcestnรฝm ventilom optimรกlne vyvรกลพenie chladiacej sรบstavy. Pri veฤพkรฝch budovรกch ide o veฤพmi podstatnรบ vรฝhodu. Vฤaka tomu, ลพe automatickรก regulรกcia prietoku chladiacej vody je k dispozรญcii na kaลพdom zariadenรญ zvlรกลกลฅ, mรดลพe celรก sรบstava pruลพne a efektรญvne reagovaลฅ na zmeny okolitej teploty a na individuรกlne poลพiadavky priestorov, kde sa klimatizรกcia vyuลพรญva. Vลกetko je zameranรฉ na efektivitu prevรกdzky a komfort uลพรญvateฤพov: zmeny teplรดt v okolitom prostredรญ nevyvolรกvajรบ krรกtkodobรฉ vรฝkyvy chladenia, ako je to beลพnรฉ pri starลกรญch typoch sรบstav. Modernรฉ ventily รบplne nahrรกdzajรบ ฤalลกie armatรบry na manuรกlne nastavenie obehu chladenia.
Efektรญvne a รบspornรฉ regulaฤnรฉ ventily
Spoฤพahlivo fungujรบci regulaฤnรฝ ventil je dรดleลพitรฝm prvkom vykurovacรญch, ventilaฤnรฝch a klimatizaฤnรฝch systรฉmov. Produkty AB-QM v budovรกch biznis centra The Park zaisลฅujรบ vysokoรบฤinnรบ regulรกciu rozvodov chladiacej vody. Prostrednรญctvom automatickรฉho obmedzovania prietoku zรกroveล umoลพลujรบ pruลพne reagovaลฅ aj na zmenu nรกjomnรญkov a zmenu veฤพkosti prenajรญmanรฝch priestorov. A to bez rozsiahlych vรฝpoฤtov, na ktorรฉ boli sprรกvcovia a majitelia budov dovtedy zvyknutรญ.
Vรฝhody pre montรกลพne firmy
Vyvaลพovacie ventily netreba montovaลฅ v jednotkรกch ani na pรคtรกch vetiev a stรบpaฤiek. Vฤaka tomu poฤet pouลพitรฝch armatรบr klesรก. Poลพadovanรฝ prietok je moลพnรฉ nastaviลฅ na prehฤพadnej stupnici ventilu ihneฤ po montรกลพi. Tรฝm odpadรก potreba nรกroฤnรฉho nastavovania celej sรบpravy. Pri montรกลพi veฤพkรฝch sรบstav HVAC umoลพลuje pouลพitie tรฝchto ventilov postupovaลฅ etapu po etape bez vรคฤลกรญch nรกrokov na nastavovanie uลพ funkฤnรฝch ฤastรญ. Po celkovom dokonฤenรญ sรบstavy alebo jej ฤasti je sรบstava okamลพite pripravenรก na spustenie prevรกdzky. Dokonฤenรก sรบstava sa uลพ nemusรญ nรกsledne vyvaลพovaลฅ, odpadajรบ postupnรฉ merania a korekcie nastavenia ako pri beลพnรฝch vyvaลพovacรญch ventiloch.
Vรฝhody pre investora
Rieลกenie sรบstavy HVAC s ventilmi AB-QM umoลพลuje postupnรฉ odovzdรกvanie jednotlivรฝch celkov stavby do uลพรญvania budรบcim nรกjomnรญkom alebo vlastnรญkom. Potom uลพ nie je potrebnรฉ zasahovaลฅ do odovzdanej ฤasti sรบstavy. Ani v prรญpade prechodnรฉho nevyuลพรญvania ฤasti budovy nevyลพaduje sรบstava s tรฝmito ventilmi dodatoฤnรฉ zรกsahy. Sรบstava sa vyznaฤuje optimรกlnou prevรกdzkou. Jej nastavenie je finanฤne aj ฤasovo nenรกroฤnรฉ.
Vรฝhody pre vlastnรญka alebo nรกjomcu
Sรบstavy s ventilmi AB-QM sa vyznaฤujรบ premenlivรฝm prietokom. K jednotlivรฝm spotrebiฤom pritekรก prรกve takรฉ mnoลพstvo chladiacej alebo vykurovacej vody, koฤพko je v danej chvรญli potrebnรฉ. Na rozdiel od sรบstav s trojcestnรฝmi ventilmi a konลกtantnรฝm prietokom je systรฉm premennรฉho prietoku podstatne hospodรกrnejลกรญ. Kontinuรกlne automatickรฉ vyvaลพovanie umoลพลuje hydraulicky optimรกlnu prevรกdzku celej sรบstavy nielen pri projektovanom maximรกlnom zaลฅaลพenรญ, ale tieลพ v situรกciรกch jej nรญzkeho zaลฅaลพenia.
|
Porovnanie nรกkladov: Obe porovnรกvanรฉ budovy sรบ sรบฤasลฅou biznis centra The Park a sรญdli v nich porovnateฤพnรฉ mnoลพstvo firiem s pribliลพne rovnakรฝm poฤtom zamestnancov. Lรญลกia sa vลกak vybavenรญm chladiacich systรฉmov. Na klimatizaฤnรฝch jednotkรกch v budove s technolรณgiou AB-QM sรบ na tzv. fan-coiloch osadenรฉ ventily s automatickรฝm vyvaลพovanรญm.
|
Chladiaca sรบstava bez medziฤlรกnkovAkรฝ je rozdiel medzi klasickรฝmi trojcestnรฝmi ventilmi a regulaฤnรฝmi ventilmi AB-QM? Systรฉm trojcestnรฝch ventilov, ktorรฝ bol nainลกtalovanรฝ na predchรกdzajรบcich projektoch, vyลพaduje prevรกdzkovanie celej sรบstavy s maximรกlnym prietokom. To vedie k nadbytoฤnรฝm stratรกm energie v potrubรญ a k nadbytoฤnej prรกci ฤerpadiel. Naopak, klimatizaฤnรก sรบstava s ventilmi Danfoss AB-QM vybavenรฝmi automatickรฝm vyvaลพovanรญm je pruลพnรก, pracuje efektรญvne a najmรค prinรกลกa podstatnรฉ รบspory energie. V akรฝch jednotkรกch sa mรดลพu ventily pouลพiลฅ? Akรฉ vรฝhody prinรกลกajรบ regulaฤnรฉ ventily projektantom, stavebnรญkom a sprรกvcom?
Ing. Duลกan Laลกรกk, area sales manager Danfoss |
|

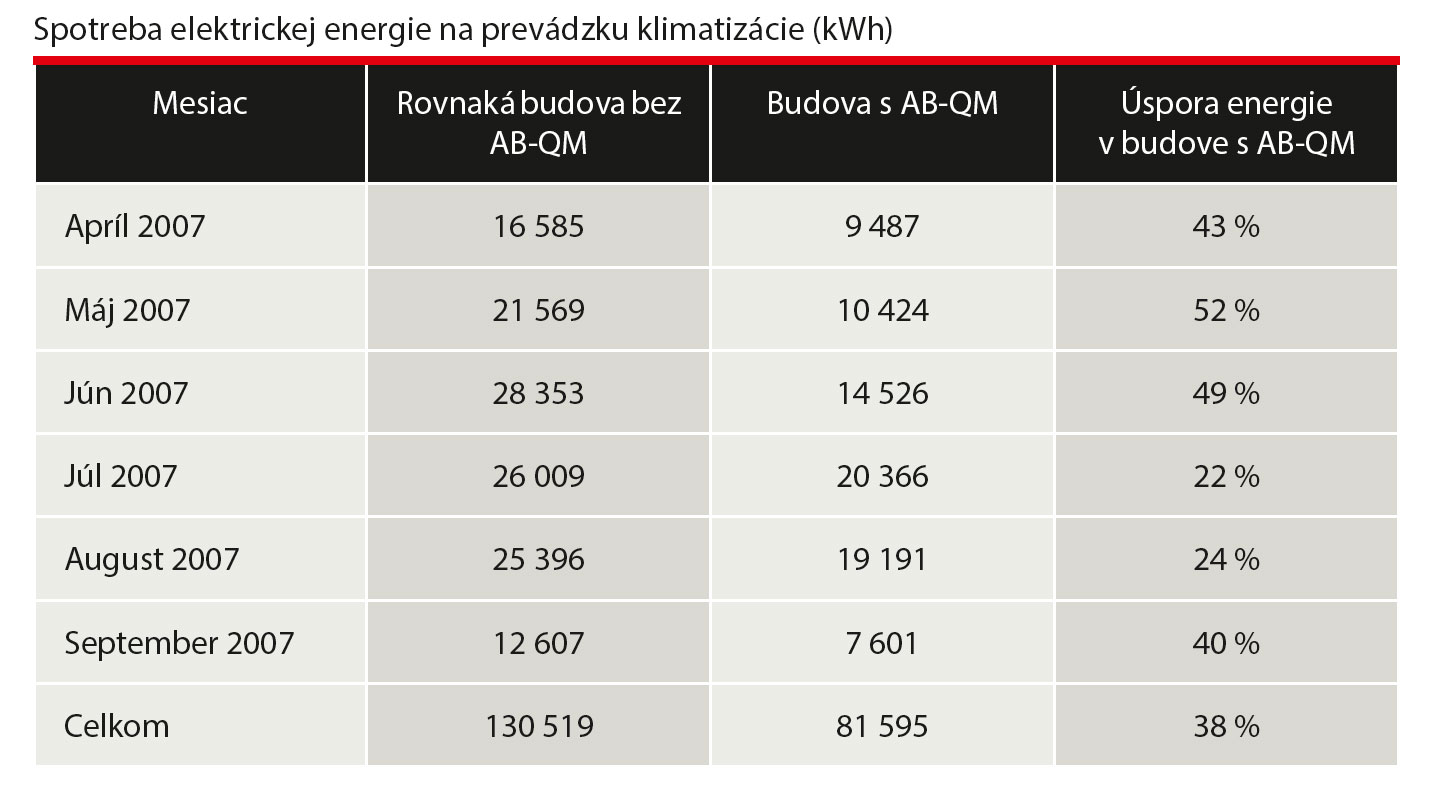

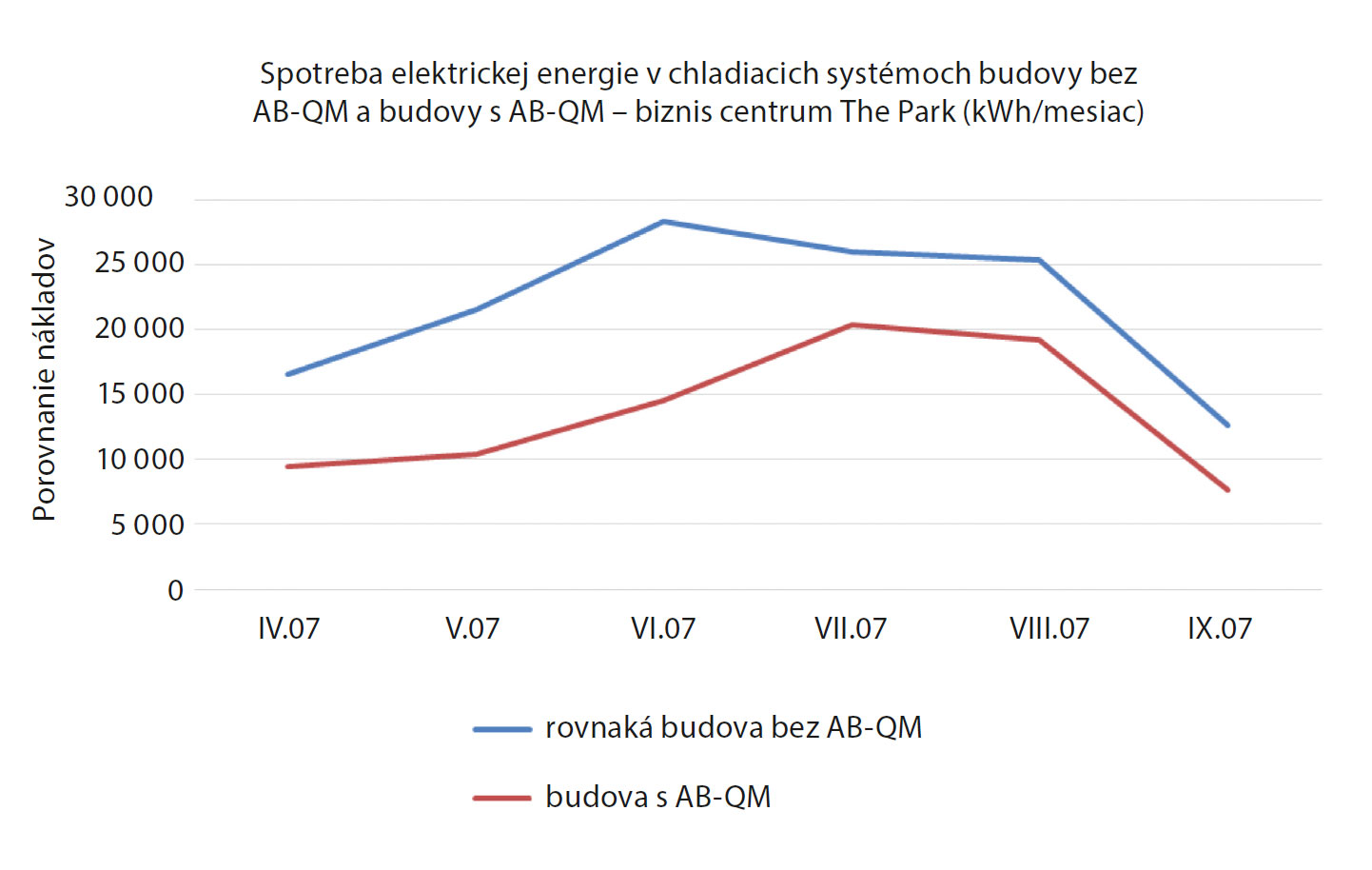

Spotreba elektrickej energie: Podฤพa merania spotreby elektrickej energie v letnom obdobรญ v roku 2007, keฤ boli chladiace systรฉmy v oboch porovnรกvanรฝch budovรกch v plnej prevรกdzke, bola spotreba energie v budove s technolรณgiou AB-QM v priemere o 38 % niลพลกia ako v budove s beลพnรฝmi ventilmi. Najvyลกลกรญ rozdiel v spotrebe energie bol zaznamenanรฝ v mesiaci mรกj, keฤ รบspora energie vฤaka lepลกej regulรกcii v budove s technolรณgiou AB-QM dosiahla 52 %.
|
|
Vyvaลพovacรญ a regulaฤnรฝ ventil Danfoss AB-QM je tlakovo nezรกvislรฝ vyvaลพovacรญ a regulaฤnรฝ ventil (PIBCV โ Pressure Independent Balancing & Control Valve) s integrovanรฝm automatickรฝm regulรกtorom maximรกlneho prietoku. Regulรกtor AB-QM tvoria dve rรดzne ฤasti: regulaฤnรฝ ventil a regulรกtor diferenฤnรฉho tlaku. Vฤaka integrovanej membrรกne udrลพuje regulรกtor diferenฤnรฉho tlaku na vlastnom regulaฤnom ventile konลกtantnรฝ diferenฤnรฝ tlak. Prietok je urฤenรฝ hodnotou kv regulaฤnรฉho ventilu a stabilizovanรฝm diferenฤnรฝm tlakom. Konลกtantnรฝ diferenฤnรฝ tlak zabezpeฤรญ, ลพe maximรกlny zvolenรฝ prietok sa neprekroฤรญ, a navyลกe je zรกrukou vysokej kvality regulรกcie.

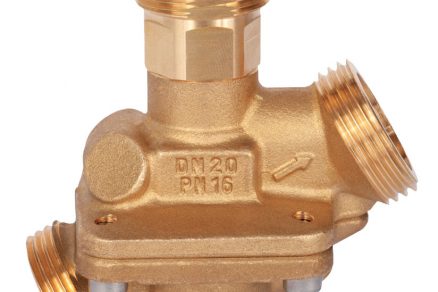

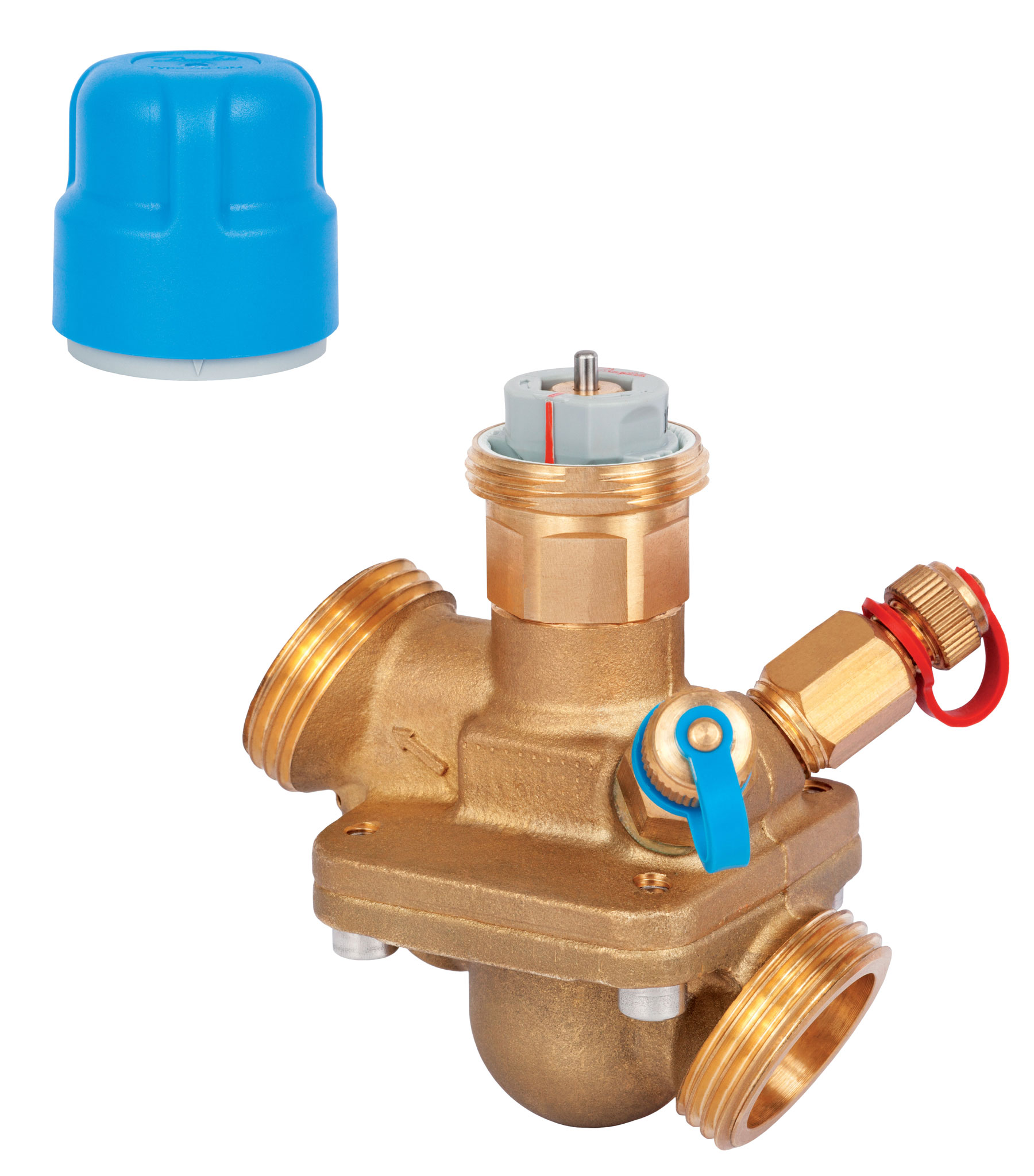

AB-QM ventil s vonkajลกรญm zรกvitom

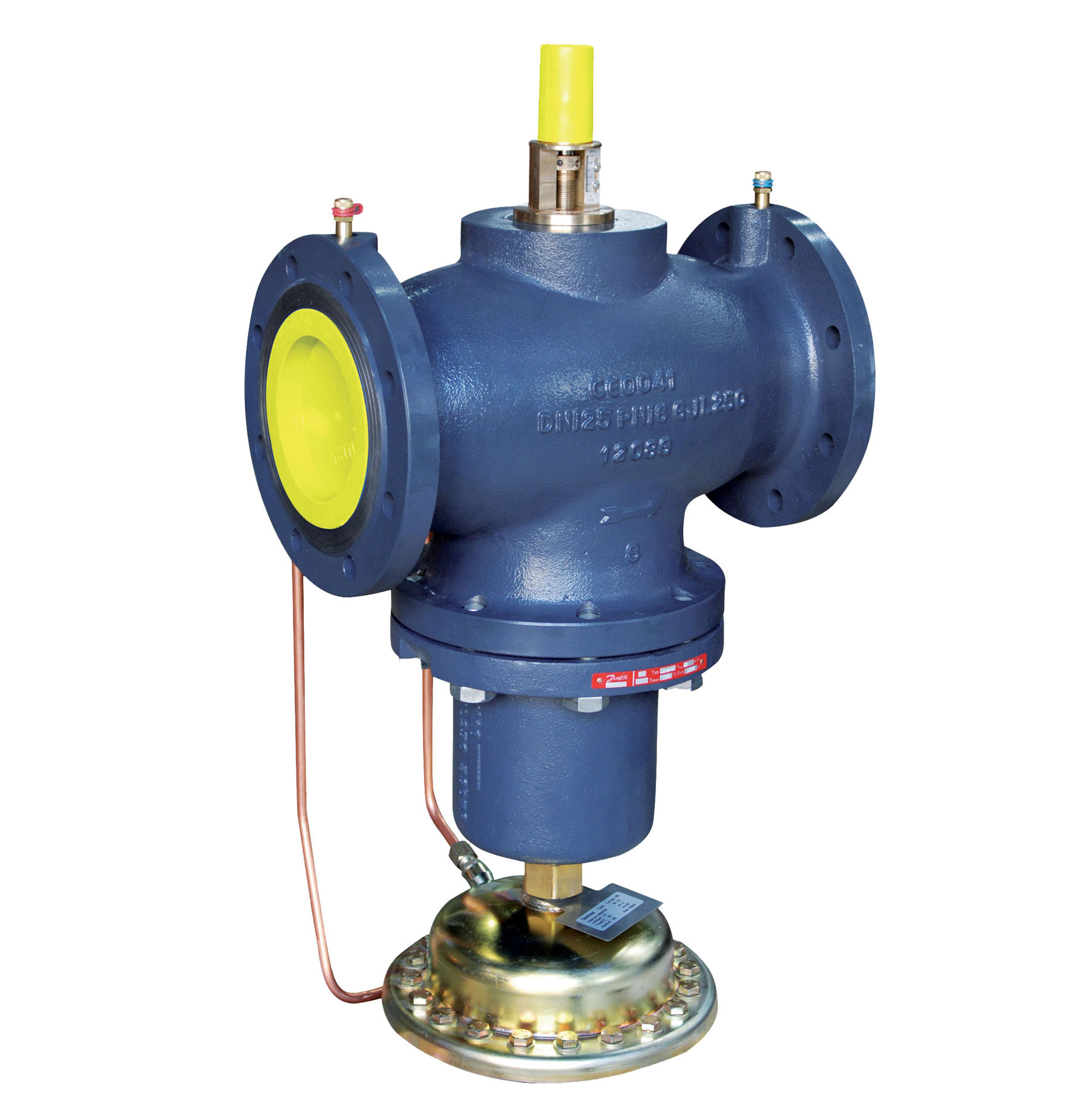

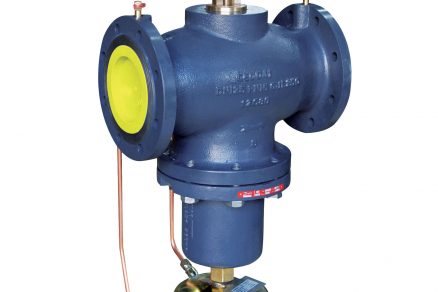

Prรญrubovรฝ AB-QM ventil

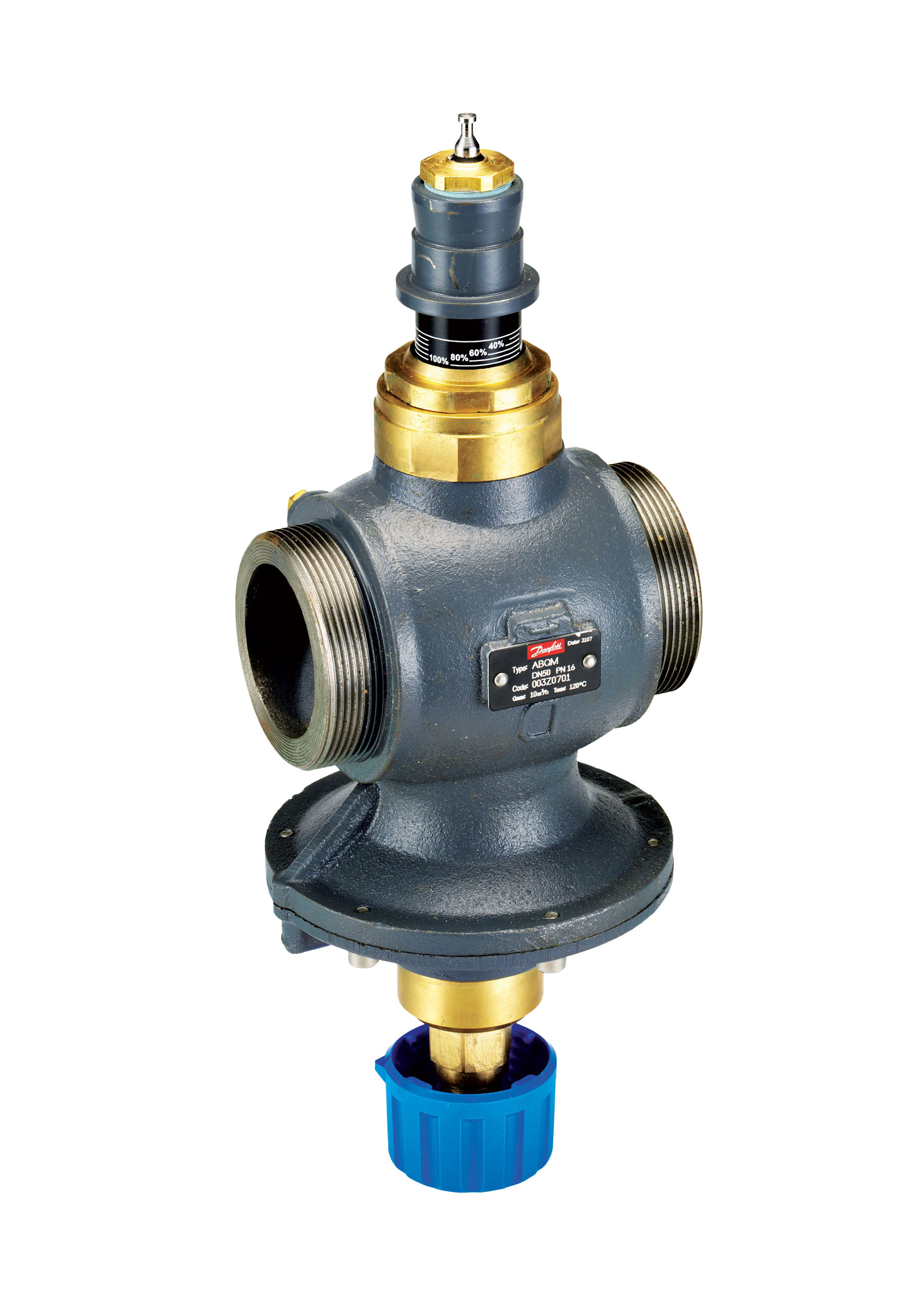

AB-QM ventil s meracรญmi vsuvkami |
Text a Foto: Danfoss
ฤlรกnok bol uverejnenรฝ v ฤasopise Sprรกva budov.
