Veฤพkoformรกtovรฉ dlaลพdice

Partneri sekcie:

Vย sรบฤasnej architektรบre sa pouลพรญvajรบ veฤพkรฉ formรกty obkladovรฝch prvkov, vฤaka ฤomu sa zvรฝrazลˆujรบ veฤพkรฉ plochy stien ฤi podlรกh aย vyuลพijรบ sa novรฉ optickรฉ efekty. Ich pouลพitie takisto stรบpa najmรค pre jednoduchลกiu รบdrลพbu aย menลกรญ poฤet ลกkรกr, vย ktorรฝch sa nezadrลพiavajรบ neฤistoty aย opticky sa zjednocujรบ obkladanรฉ priestory. Zabrรบsenรฉ hrany dlaลพdรญc zรกroveลˆ umoลพลˆujรบ inลกtalรกciu sย minimรกlnymi ลกkรกrami, ktorรฉ sรบ presnรฉ aย rovnรฉ.


Sรบฤasnรฉ trendy
Veฤพkoformรกtovรฉ dlaลพdice si postupne zรญskavajรบ svoje pevnรฉ miesto vย sortimente keramickรฝch obkladovรฝch prvkov. Sรบvisรญ to sย mnohรฝmi aspektmi pouลพรญvania keramiky pri obkladanรญ nielen podlรกh, ale aj stien. Vรฝvoj technolรณgie vรฝroby keramickรฝch dlaลพdรญc od 90. rokov minulรฉho storoฤia umoลพnil odpรบtanie sa od tradiฤnรฝch formรกtov 15ย ร— 15 alebo 20 ร— 20ย cm aย prechod kย vรคฤลกรญm formรกtom, priฤom za veฤพkรฉ formรกty sa dlhลกรญ ฤas povaลพovali dlaลพdice sย rozmerom hrany okolo 30 alebo 33,3 cm. Vย sรบฤasnosti je trendom ฤo najvรคฤลกรญ rozmer, aย za veฤพkoformรกtovรฉ sa povaลพujรบ dlaลพdice sย rozmermi vรคฤลกรญmi ako 40 cm. Vรคฤลกinou ide oย prvky sย veฤพkosลฅou hrany 60 alebo 80ย cm aลพ do dฤบลพky 3 m. Za extrรฉmny sa povaลพuje rozmer dlaลพdice โ€“ alebo skรดr obkladovej dosky โ€“ 3ย ร— 1ย m pri hrรบbke 3 mm.

Veฤพkรฉ dlaลพdice nielenลพe dobre vyzerajรบ vย interiรฉri, ale aj ich cena je porovnateฤพnรก sย klasickรฝmi menลกรญmi dlaลพdicami.

Na druhej strane kladenie dlaลพby sย vรคฤลกรญmi rozmermi trvรก dlhลกie, je nรกroฤnejลกie na rovinnosลฅ podkladu, na kvalitu pouลพitรฝch penetrรกciรญ, lepidiel aย ลกkรกrovacรญch hmรดt aย vyลพaduje si odbornรบ zdatnosลฅ zhotoviteฤพov.

Veฤพkoformรกtovรฉ dlaลพdice majรบ svoje ลกpecifikรก. Okrem spomรญnanรฝch vรคฤลกรญch rozmerov hrany sรบ to niektorรฉ technickรฉ parametre, ktorรฉ zvyลกujรบ รบลพitkovรบ hodnotu vรฝrobku aj za cenu vyลกลกej ekonomickej nรกroฤnosti.

Dรดleลพitรฉ sรบ najmรค geometrickรฉ parametre ako dฤบลพka, ลกรญrka, hrรบbka, priamoฤiarosลฅ hrรกn, pravouhlosลฅ, rovinnosลฅ plรดch (zakrivenie plochy kย stredu โ€“ miskovitosลฅ alebo vypuklosลฅ โ€“ alebo zakrivenie hrรกn).
Veฤพkoformรกtovรฉ dlaลพdice vykazujรบ oveฤพa vรคฤลกiu presnosลฅ ako klasickรฉ dlaลพdice, pretoลพe sรบฤasnรก norma udรกva poลพiadavky sย toleranciami zodpovedajรบcimi menลกรญm formรกtom.

Ak sa porovnรก dlaลพdica sย dฤบลพkou hrany 200ย mm, maximรกlna odchรฝlka 0,5ย % stanovenรก STN predstavuje 1 mm. Pri dlaลพdiciach sย veฤพkosลฅou 600ย mm sรบ to 3 mm. Pri presnej prรกci, akou sรบ obkladaฤskรฉ prรกce, ide oย neprimeranรฉ maximรกlne plusovรฉ tolerancie (prรญpadne zรกpornรฉ tolerancie).

Napriek tomu, ลพe sรบฤasnรก vรฝroba keramickรฝch obkladovรฝch dosรกk je vysoko sofistikovanรก, treba poฤรญtaลฅ sย urฤitรฝmi odchรฝlkami tak vย geometrickej presnosti, ako aj vo farebnosti. Jednou zย moลพnostรญ zabezpeฤenia presnosti sรบ dodatoฤnรฉ รบpravy kalibrovanรญm alebo rektifikรกciou. Ide oย zabrรบsenie hrรกn hotovej vypรกlenej dlaลพdice, ktorรฉ eliminuje prirodzenรฉ kolรญsanie rozmerov keramiky aย zniลพuje rozmerovรฉ tolerancie jednotlivรฝch prvkov na minimum. Rozdiel medzi kalibrรกciou aย rektifikรกciou je vย presnosti zabrรบsenia hrรกn. Kalibrovanรฉ obklady sรบ orezanรฉ sย presnosลฅou na desatiny milimetrov, rektifikovanรฉ obklady sย presnosลฅou rรกdovo vyลกลกou.

Tento รบdaj je nevyhnutnรฉ sledovaลฅ na obaloch vรฝrobkov, aby nedoลกlo kย zรกmene ลกarลพรญ, ktorรฉ majรบ nastavenรบ rovnakรบ toleranciu. Aj preto sa neodporรบฤa kladenie prvkov sย rozdielnymi ลกarลพami dohromady.

Najmรค rektifikovanรฉ dlaลพdice moลพno klรกsลฅ sย minimรกlnou ลกkรกrou aย dosiahnuลฅ tak homogรฉnny vzhฤพad podlahy. Pre vhodnรบ aplikรกciu ลกkรกrovacej hmoty sa odporรบฤa hrรบbka minimรกlnej ลกkรกry 2 mm. Docieli sa tak maximรกlny efekt sย minimรกlnou ลกkรกrou. Veฤพkoformรกtovรฉ dlaลพdice vลกak nemoลพno klรกsลฅ โ€žbez ลกkรกrโ€œ pretoลพe:

  • pri veฤพmi tenkรฝch medzerรกch medzi obkladovรฝmi prvkami nemoลพno spoฤพahlivรฝm spรดsobom aplikovaลฅ ลกkรกrovaciu hmotu. Tรฝm dochรกdza kย odkrytiu priestoru na zatekanie vody pod obklad. ล kรกra tak prestรกva plniลฅ svoju hlavnรบ funkciu aย je zdrojom ฤalลกรญch problรฉmov;
  • pri veฤพkรฝch rozmeroch nastรกvajรบ pri tรฝchto keramickรฝch obkladovรฝch prvkoch viditeฤพnรฉ zmeny vย objeme vย dรดsledku teplotnรฝch zmien. Pri vyลกลกej teplote dochรกdza kย vรคฤลกรญm nรกrastom aย mohlo by sa staลฅ, ลพe dosky budรบ vย dรดsledku malej ลกkรกry, prรญpadne jej neexistencie, tlaฤiลฅ proti sebe. Ide oย pomerne veฤพkรฉ sily, ktorรฉ mรดลพu ฤพahko poruลกiลฅ stavebnรบ konลกtrukciu.

Zย toho vyplรฝva, ลพe ani rektifikovanรฉ obkladovรฉ dosky nemoลพno klรกsลฅ bez ลกkรกry, iba na doraz.

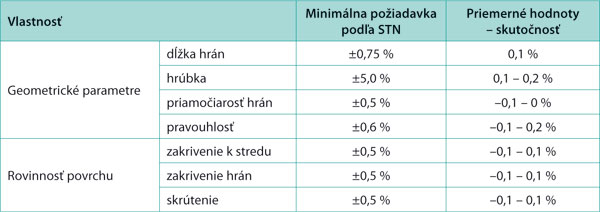

Tab. 1: Plnenie poลพiadaviek STN EN ISO 10545-2

Problematika dilatรกciรญ
Pri prรญprave podkladu nemoลพno zabudnรบลฅ na dilatรกciu. Dilataฤnรฉ ลกkรกry rozdeฤพujรบ podklad na menลกie polia aย ich รบlohou je vyrovnรกvaลฅ vnรบtornรฉ napรคtie vย podlahovej konลกtrukcii. Prechรกdzajรบ celรฝm profilom podlahy aย objektovรฉ dilatรกcie iย profilom nosnej konลกtrukcie. Vย poloลพenej dlaลพbe musรญ dilataฤnรก ลกkรกra prechรกdzaลฅ vย rovnakom mieste nad dilataฤnou ลกkรกrou vย podlahe.

Meranie podkladu
Pri kladenรญ veฤพkoformรกtovรฝch dlaลพdรญc treba dodrลพaลฅ zรกkladnรบ podmienku โ€“ zabezpeฤiลฅ รบplne rovnรฝ podklad. Rovinnosลฅ zisลฅujeme klasickou alebo laserovou vodovรกhou alebo klasickรฝm ฤi laserovรฝm nivelaฤnรฝm prรญstrojom. Poฤรญta sa sย prรญpustnou odchรฝlkou pre podlahu 2ย mm na 2ย m dฤบลพky. Na dosiahnutie sprรกvneho vรฝsledku prรกce musรญ podkladovรก konลกtrukcia spฤบลˆaลฅ poลพiadavky podฤพa STN 74ย 4505 Podlahy.

ฤŽalลกou poลพiadavkou je meranie presahov, kde norma stanovuje toleranฤnรฉ hranice:

  • max. 1ย mm pri ลกkรกrach < 6ย mm,
  • max. 2ย mm pri ลกkรกrach โ‰ฅ 6 mm.

Pri poลพiadavke kladenia veฤพkoformรกtovรฝch dlaลพdรญc na ลกkรกru pribliลพne 2ย mm vychรกdza poลพadovanรฝ presah max. 1 mm. Meria sa pomocou primerane dlhรฉho pravรญtka kalibraฤnรฝm klinom. Veฤพkรฝm problรฉmom podkladovรฝch konลกtrukciรญ je vodorovnosลฅ podlรกh, zvislosลฅ stien aย ich vzรกjomnรก kolmosลฅ. Ak sa nedodrลพรญ prรญpustnรก tolerancia ยฑ L/600, kde L je nameranรก dฤบลพka medzi pevnรฝmi bodmi vย mm, vznikajรบ problรฉmy sย kladenรญm veฤพkรฝch formรกtov.

Kvalita podkladu
Rovnako ako tvar je dรดleลพitรก aj vyzretosลฅ podkladu, dostatoฤnรก pevnosลฅ aย sรบdrลพnosลฅ. Vรฝrobcovia vรคฤลกinou odporรบฤajรบ zistiลฅ zvyลกkovรบ vlhkosลฅ podkladu, ktorรก mรดลพe najmรค pri anhydritoch negatรญvne ovplyvniลฅ vรฝsledok prรกce. Takisto sa treba zameraลฅ na opravu poลกkodenรฝch miest aย pouลพiลฅ kvalitnรฉ materiรกly na opravu.

Penetrรกcia
Na dosiahnutie poลพadovanej priฤพnavosti vลกetkรฝch vrstiev materiรกlov treba pouลพiลฅ penetraฤnรฝ nรกter, ktorรฝ sa vyberรก na zรกklade druhu aย stavu podkladu. Na ลกtandardnรฉ savรฉ podklady (betรณn, cement, mazanina) je vhodnรฉ aplikovaลฅ univerzรกlny penetraฤnรฝ nรกter, na nesavรฉ podklady (dlaลพba, gletovanรฝ betรณn aย podobne) sa zasa odporรบฤa tzv. kontaktnรฝ mostรญk, ktorรฝ zabezpeฤรญ optimรกlnu priฤพnavosลฅ.

Zvlรกลกtnu pozornosลฅ treba venovaลฅ podkladom na bรกze sadrovca (anhydrit), ktorรฉ sรบ citlivรฉ na vlhkosลฅ. Vย tomto prรญpade moลพno penetrovaลฅ aลพ po predchรกdzajรบcom obrรบsenรญ povrchovรฉho sintra. Ak sa anhydrity dostatoฤne nepenetrujรบ, aย tรฝm sa neoddelia od vrstvy lepidla, mรดลพu chemicky naruลกiลฅ ลกtruktรบru cementu, ktorรฝ je zรกkladom vรคฤลกiny lepidiel, aj flexibilnรฝch.

Lepidlรก aย ลกkรกrovacie hmoty
Lepidlรก aย ลกkรกrovacie hmoty by mali byลฅ kompatibilnรฉ sย keramickรฝmi dlaลพdicami, preto ich treba kupovaลฅ spolu sย nimi. Pri veฤพkoformรกtovรฝch prvkoch sa odporรบฤa pouลพรญvaลฅ flexibilnรฉ lepidlรก so zvรฝลกenรฝmi hodnotami odolnosti proti deformรกยญciรกm (oznaฤenie S1 aย S2), ktorรฝch hodnoty pre kladenie veฤพkรฝch formรกtov sรบ overenรฉ. Vhodnรฉ sรบ naprรญklad tixotropnรฉ lepidlรก.

Dรดleลพitรฝm faktorom je takisto celkovรฉ podlepenie celรฉho formรกtu, ฤomu by mala zodpovedaลฅ aj technolรณgia lepenia. Vhodnรฉ sรบ naprรญklad tekutรฉ rozlievkovรฉ lepidlรก, ktorรฉ treba nanรกลกaลฅ hrebeลˆom sย oblรฝmi zubami. Sprรกvna konzistencia aย dostatoฤnรฉ mnoลพstvo nanรกลกanรฉho materiรกlu zabezpeฤia potrebnรฉ rozliatie po celej veฤพkej ploche dlaลพdice aย zamedzia vzniku neลพiaducich dutรญn. Prรกcu pri lepenรญ uฤพahฤujรบ takisto veฤพkรฉ dosky aย prรญsavky sย drลพiakom.

Odporรบฤa sa pouลพitie kvalitnรฝch ลกkรกrovacรญch hmรดt, ktorรฉ umoลพลˆujรบ aplikรกciu do รบzkej ลกkรกry pri veฤพkoformรกtovรฝch rektifikovanรฝch obkladoch. Vรคฤลกinou ide oย tekutรฉ ลกkรกrovacie hmoty. Ich zvyลกky treba odstrรกniลฅ do dvoch dnรญ od vyลกkรกrovania ลกpeciรกlnymi ฤistiacimi aย รบdrลพbovรฝmi prostriedkami.

Sprรกvny vรฝber aย mnoลพstvo dlaลพdรญc
Veฤพkรบ pozornosลฅ treba venovaลฅ aj vรฝberu aย nรกkupu dostatoฤnรฉho mnoลพstva veฤพkoformรกtovรฝch obkladovรฝch prvkov. Malo by sa poฤรญtaลฅ sย tรฝm, ลพe pri pouลพitรญ veฤพkรฝch formรกtov dochรกdza kย zvรฝลกenรฉmu prierezu. Odporรบฤa sa preto navรฝลกiลฅ poลพadovanรบ vรฝmeru plochy asi oย 15ย % aย vytvoriลฅ kvalitnรฝ plรกn kladenia. Obavy zย veฤพkej prรกcnosti pri delenรญ veฤพkรฝch formรกtov sรบ zbytoฤnรฉ.

Rezanie aย lรกmanie
Obkladovรฉ prvky sa dobre reลพรบ aย moลพno ich lรกmaลฅ podฤพa rozliฤnรฝch poลพiadaviek aย potrieb. Na tento รบฤel sรบ urฤenรฉ rezaฤky alebo lรกmaฤky aลพ do dฤบลพky 1ย 250 mm. Pri rezanรญ diamantovรฝmi kotรบฤmi sa vลกak odporรบฤa pouลพรญvaลฅ stolovรฉ rezaฤky, ktorรฉ majรบ dostatoฤne veฤพkรบ plochu na sprรกvne drลพanie keramickรฉho obkladovรฉho prvku.

รšdrลพba keramickรฝch dlaลพieb

Na beลพnรบ รบdrลพbu veฤพkoformรกtovรฝch dlaลพieb sa odporรบฤa pouลพรญvaลฅ prรญpravky na to urฤenรฉ, ktorรฉ dokรกลพu vyฤistiลฅ reliรฉfnu dlaลพbu. Vyuลพitie tรฝchto prรญpravkov je vhodnejลกie ako naprรญklad nanรกลกanie rรดznych impregnรกciรญ, ktorรฉ mรดลพu neลพiaducim spรดsobom naruลกiลฅ dizajn dlaลพby (ลกkvrny, zmatnenie aย podobne).

PhDr.ย Eduard Justa

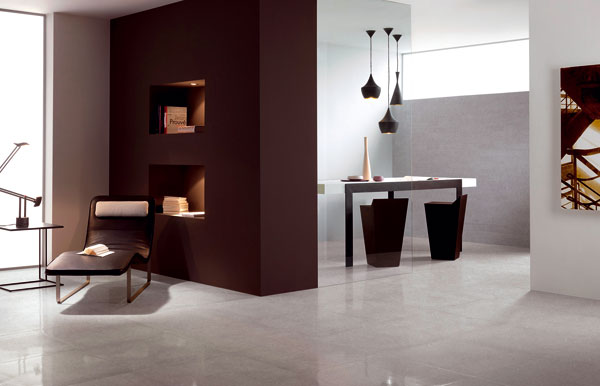

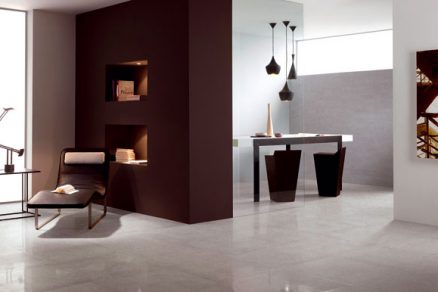

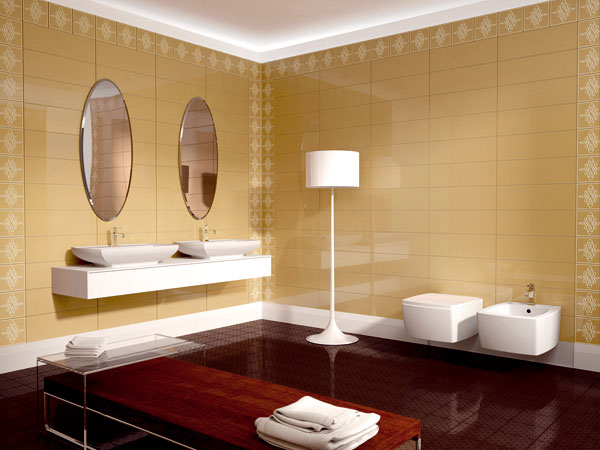

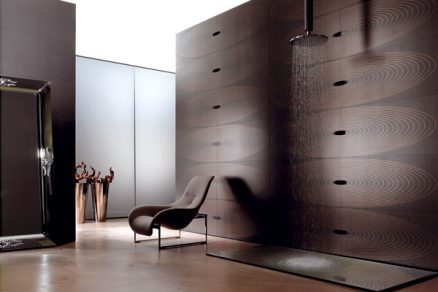

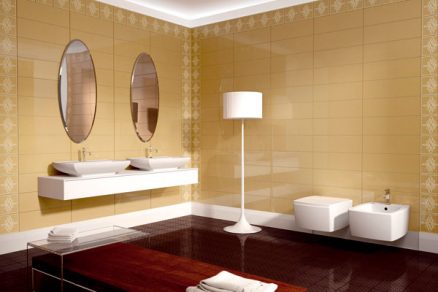

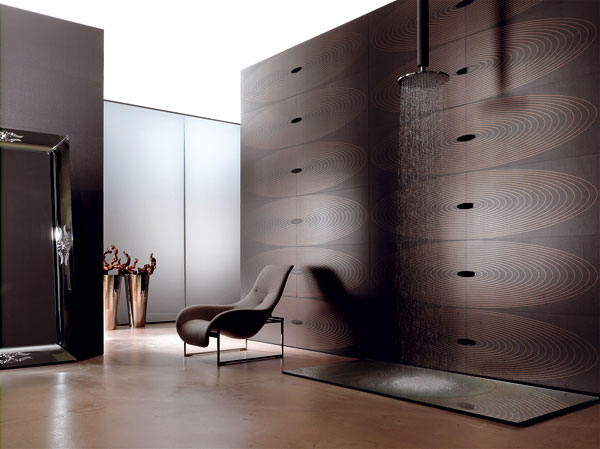

Foto: Edi.Cer. SpA

Autor je odbornรฝm expertom Cechu obkladaฤov ฤŒR aย autorom niekoฤพkรฝch publikรกciรญ oย obkladoch.

Literatรบra
1. ฤŒasopis Tilemagonline ฤ. 1/2008 (An โ€žExpanded Look in to Large Format Tile Part 2) (USA).
2. Firemnรญ materiรกly: Karl Dahm (D), Kaufman (A).
